APatch 源码笔记(四):boot.img 是怎么被改的——kptools 注入与 kpimg 的开机自举

本文基于双仓库交叉核实：APatchmain@6ec140e + KernelPatchtag 0.13.8（HEAD bcc8498）。所有结论附 仓库:文件:行号。

01 这一篇我们要解决什么问题？

前三篇我们一直站在"内核已经被补过"的世界里：supercall 早已就位（第 3 篇）、rc 触发器早已注入（第 1 篇）。但这一切的前提——kpimg 是怎么进入内核的？它被塞在镜像的哪个位置？开机第一纳秒它怎么拿到控制权？——我们从未打开过。

这一篇把时间倒回第 0 秒，回答三个问题：

1. 1. 用户在管理器里点"安装"，boot.img 到底被改了哪几个字节？
2. 2. kpimg 塞进一个没有任何符号、地址随机化的内核镜像后，开机时怎么找回自己的数据、怎么把控制权交还内核？
3. 3. 第 3 篇的 supercall_install 和第 1 篇的 rc 注入，到底谁先谁后？

02 背景：boot.img 与两个前提

boot.img 是 Android 的引导镜像，结构大致是：头部（元数据）→ 内核 → ramdisk → …，头部里记录各段的加载地址和大小，尾部常带 AVB 签名 footer。APatch 改的就是其中的内核段。

动手之前有两个硬前提，都写进了代码：

• • CONFIG_KALLSYMS=y。APatch:app/src/main/assets/boot_patch.sh:55-60 是一个一票否决的检查：内核镜像里必须残留 kallsyms 符号表（哪怕 stripped），否则直接放弃——原因第 05 节见。
• • CONFIG_KALLSYMS_ALL 最好也开着。没有它脚本不会中止，但会警告 "APatch has patched but maybe your device won't boot"（boot_patch.sh:87-91）——不完美的支持，如实告知风险。

03 管理器视角：一次"安装"的完整流水线

用户在 App 里选择 boot.img 点安装后，PatchesViewModel.doPatch（APatch:PatchesViewModel.kt:398）开始跑。有三个值得注意的细节：

细节一：密钥的默认值是 "su"（:424——用户不填或勾选免密钥时）。这个字符串的真正含义要到 kptools 那边才揭晓，先按下不表。

细节二：执行方式是一次跨仓库的"探测接力"（:428-437）。新内核走 truncate <key> -Z u:r:magisk:s0 -c ./busybox sh boot_patch.sh ...——直接借用第 1 篇讲过的 truncate 提权通道拉起打补丁脚本；探测失败（老版本内核）才回退到普通 root shell。安装 App 本身还没提权能力时，是已安装的旧内核在给打补丁过程开路。

细节三：管理器支持往镜像里预埋 KPM（:444-465）。每个附加项转成 kptools 的 -M 文件 -A 参数 -V 事件 -T 类型 参数——"编译期预载的内核模块"，事件类型就是第 1 篇见过的 post-fs-data 那些。

真正的活由 113 行的 boot_patch.sh 干，五步（APatch:boot_patch.sh）：

./kptools unpack "$BOOTIMAGE"                          # ① 拆包出内核（46 行）./kptools -i kernel -f | grep CONFIG_KALLSYMS=y        # ② 硬检查（55 行）./kptools -p -i kernel.ori $KPT_ARGS -k kpimg -o kernel # ③ 核心补丁（75 行）./kptools repack "$BOOTIMAGE"                          # ④ 重打包（85 行）flash_image new-boot.img "$BOOTIMAGE"                  # ⑤ 刷入（102 行）

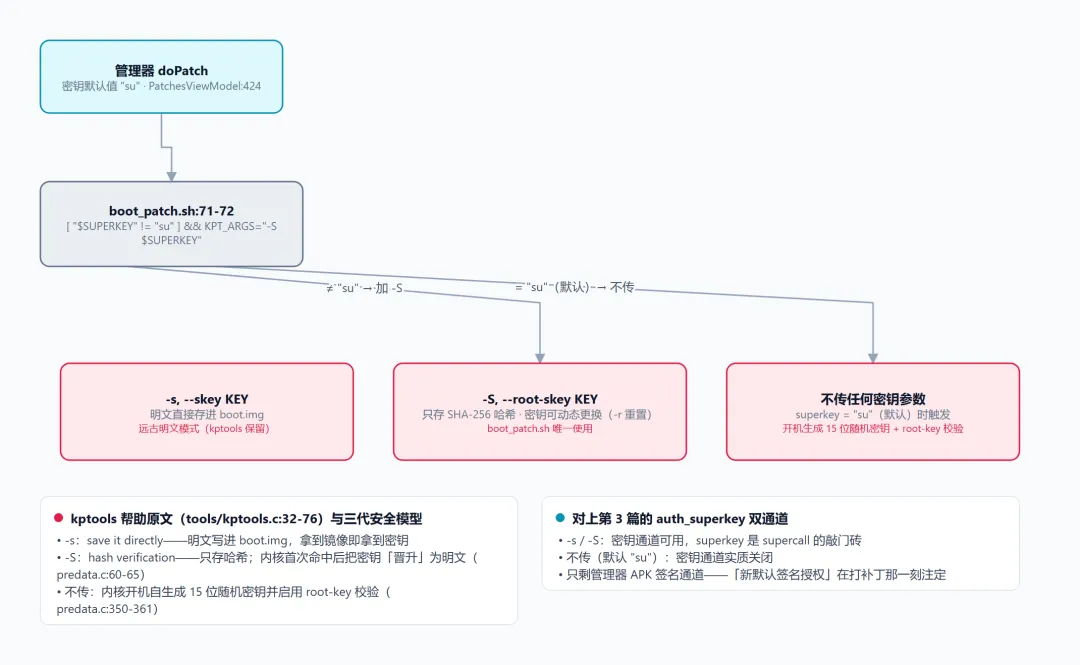

现在揭晓 "su" 的谜底——第 ③ 步的参数构造（boot_patch.sh:71-72）：

KPT_ARGS=""[ "$SUPERKEY" != "su" ] && KPT_ARGS="-S $SUPERKEY"

密钥是 "su" 时，一个密钥参数都不传；否则用 -S（root-skey，只存 SHA-256 哈希）。结合 kptools 的帮助原文（KP:tools/kptools.c:32-76）：

-s 存明文，-S 只存哈希（之后可用 -r 重置）。三种组合对应三代安全模型（与第 3 篇的 auth_superkey 双通道完全对上）：-s 是远古明文模式；-S 是哈希模式——内核侧首次哈希命中后把密钥"晋升"为明文（KP:predata.c:60-65）；而不传任何密钥时，内核启动自己生成 15 位随机密钥并启用 root-key 校验（KP:predata.c:350-361）——密钥通道实质关闭，只剩管理器 APK 签名通道。这就是"新默认签名授权"在打补丁那一刻就注定的结局。

04 kptools 解剖：boot.img 被改了哪几个字节

kptools 的 -p 命令发现输入是 boot 镜像（ANDROID! 魔数）后一步到位：拆包 → 补内核 → 重打包（KP:tools/bootimg.c:1159-1233）。外围工作相当繁琐但诚实：内核压缩格式自动识别（gzip/LZ4/bzip2/xz 七种；zstd 会被明确拒绝——"Kernel uses zstd, we have not supported it yet"，bootimg.c:870；xz/LZMA 重打包时转回 gzip）；尾部 AVB footer 迁移、头部的 id[] 哈希用 SHA-256/SHA-1 重算（bootimg.c:1026-1121）。

真正的手术只有两刀。

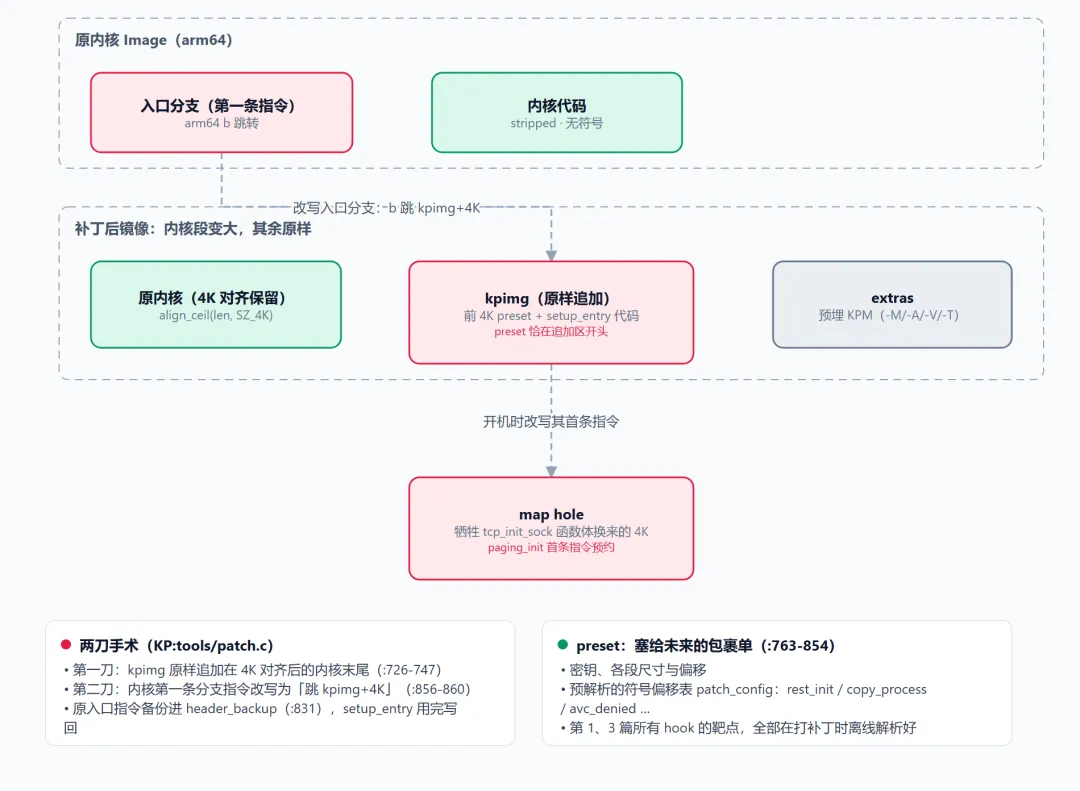

第一刀：kpimg 追加在内核后面。 不是藏在洞里，也不是放进 ramdisk——kpimg 被原样追加到（4K 对齐后的）内核镜像末尾，kpimg 自带的 setup_preset 数据块恰好位于追加区的开头（KP:tools/patch.c:726-747）：

int align_kimg_len = align_ceil(ori_kimg_len, SZ_4K);int out_img_len = align_kimg_len + kpimg_len;...memcpy(out_kernel_file.kimg + align_kimg_len, kpimg, kpimg_len);preset_t *preset = (preset_t *)(out_kernel_file.kimg + align_kimg_len);

所以"补丁后内核变大"——boot.img 里内核段尺寸字段被改写，其余原样。

第二刀：改写内核镜像的第一个分支指令。 arm64 内核 Image 的开头是一条跳转指令，CPU 一进来就执行它。kptools 把这条指令改成"跳到 kpimg+4K"（KP:tools/patch.c:856-860）：

// modify kernel entryint text_offset = align_kimg_len + SZ_4K;b((uint32_t *)(out_kernel_file.kimg + kinfo->b_stext_insn_offset),  kinfo->b_stext_insn_offset, text_offset);

b() 生成的就是一条 arm64 裸跳转（tools/common.c:18）。为什么是 +4K？因为 kpimg 的链接脚本把前 4K 固定留给了 setup_preset 数据，代码段 setup_entry 紧随其后（KP:kernel/kpimg.lds:15-29）。原入口指令被备份进 header_backup（patch.c:831）， kpimg 用完后原样写回（第 06 节）。

顺带一份"预约单"：kptools 只记录 paging_init 的相对跳转偏移（patch.c:857-858：setup->paging_init_offset = relo_branch_func(...)），真正把这条指令改写成跳转的活，留给开机时的 setup_entry 去执行——为什么挑 paging_init，第 06 节见分晓。

preset：塞给未来的自己的包裹单。 写进镜像的数据块内容极多（patch.c:763-854）：密钥、各段尺寸偏移、以及一整张预解析好的内核符号偏移表patch_config——rest_init、kernel_init、copy_process、avc_denied、slow_avc_audit、input_handle_event……这张表就是第 1、3 篇所有 hook 的靶点清单，全部在打补丁时离线解析好。

05 最难的一步：无符号内核里"认路"

整个方案成立的前提是：kptools 拿到的只是一个 stripped 的内核二进制，却能解析出上面那张符号表。这就是 tools/kallsym.c（千余行）的价值——从零重建内核的 kallsyms 表。

思路（kallsym.c:1019-1090）：内核的 kallsyms 数据（符号名压缩 token 表、地址数组）没有指针、只有纯数据，所以能靠启发式扫描找回来——先 memmem 找 "Linux version " banner 解析内核版本（kallsym.c:47-95），再找 token 表、名字区、偏移数组，多轮重试并对相对偏移布局做校正。LTO/ICF 内核那些 foo.cfi_jt 后缀符号也有专门处理（symbol.c:28-33）。这也是 CONFIG_KALLSYMS=y 一票否决的原因：没有这张表，kptools 一个符号都解析不出，preset 里的偏移无从填起。

06 开机自举：控制权的三次接力

现在把镜头切到刷好镜像后的第一次开机。kpimg 拿到控制权、干完活、把内核还回去，一共三次接力（全部 file:line 已核实）：

接力一：入口分支 → setup_entry（汇编，无内存可用）。 CPU 执行被改写的分支进入 kpimg（KP:kernel/base/setup1.S:319-398）。此时页表未建、内存管理器未起，这段汇编只能用 PC 相对寻址：算出内核物理基址 kernel_pa（setup_offset 反推，setup1.S:342-345），把 kpimg 本体和 extras 拷到安全位置，执行第 04 节预约的 paging_init 补丁，把一段特殊代码拷进"map hole"，恢复原入口指令，然后 br 跳回内核原入口——内核毫发无损地继续启动。

接力二：paging_init → map hole。 内核跑到内存管理初始化调用 paging_init() 时，第一条指令已被改成跳进 map hole——一段 kptools 打补丁时"牺牲"某个内核函数体换来的 4K 落脚地。牺牲者有严格的候选名单，首选是 tcp_init_sock（KP:tools/symbol.c:132-148：tcp_init_sock → udp_init_sock → inet_create → … → panic），选一个冷门网络函数，把它的函数体（0x1000 字节）临时换成 KP 的内存迁移代码（GKI 内核还要顺手 NOP 掉里面的 PAC 指令）。_paging_init（KP:kernel/base/map.c:468-593）在这里完成惊险一跳：用 memblock 分配新内存、构建页表、把 kpimg 本体拷进有映射的新家、恢复被 hook 的那条指令、调用真正的paging_init() 干完原本的活，最后跳进新家执行 start()。之所以选 paging_init 当第一个 hook（思考题 2 的答案方向）：它是内核里第一个"内存管理已可用、但一切还没铺开"的时点——没有 memblock 和页表，KP 自己连立足之地都造不出来。稍后 restore_map()（start.c:519-541）把 tcp_init_sock 的原始字节从备份里抄回去，被牺牲的函数死而复生。

接力三：start() → patch()。 在新家里（KP:kernel/base/start.c:710-759），kpimg 解析符号、给自己设置页表权限、恢复 map hole、初始化密钥数据（predata_init），然后调用 patch()（patch.c:152）装下一批钩子：panic（为了死时能留下遗言，patch.c:162-167）、rest_init（找不到符号就退而求其次 hook cgroup_init，:172-177）、kernel_init（:181-186）。干完所有事，patch() 手写结尾直接返回到 paging_init 的调用者——内核从此感觉不到自己的启动路径被人绕过又绕回来过。

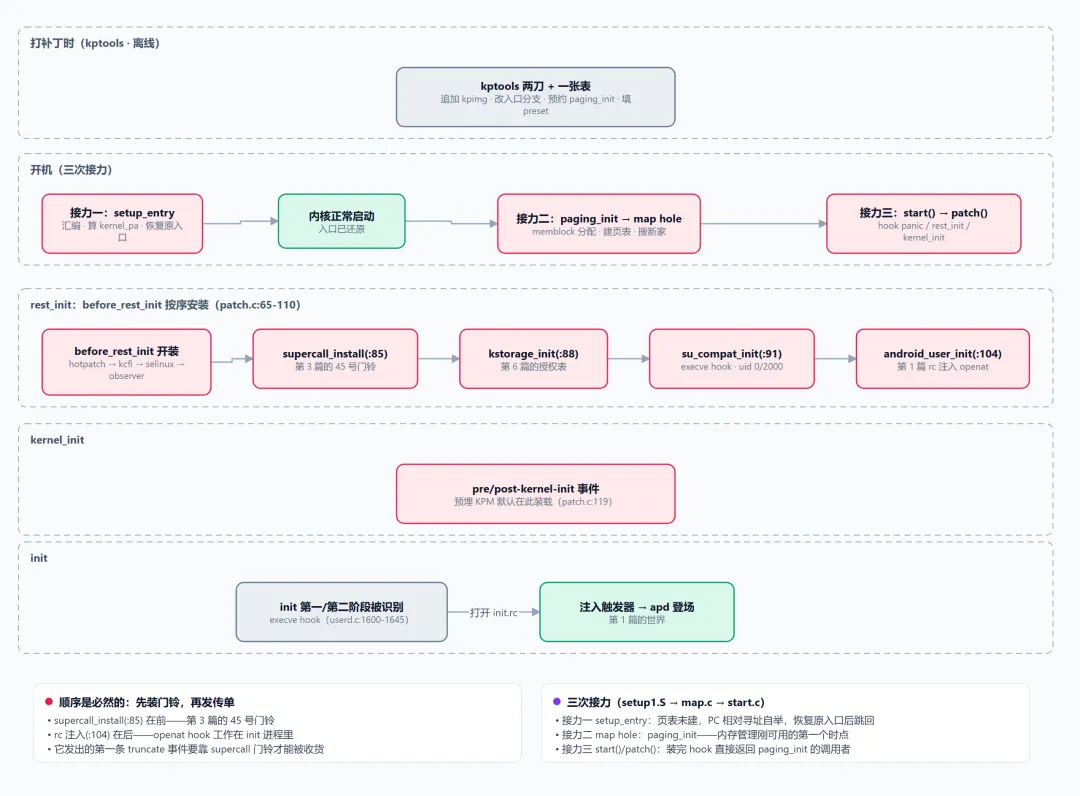

到这里，回答本篇开头第三问——完整时间线：

答案：supercall（:85）在前，rc 注入（:104）在后——而且顺序是必然的：rc 注入的 openat hook 工作在 init 进程里，它发出的第一条 truncate su event early-init before 要靠 supercall 门铃才能被收货。先装门铃，再发传单。

07 澄清一个流传很广的误解：kptools 根本不看 KMI

很多资料说"APatch 要按 KMI（内核模块接口，如 android14-5.15）匹配版本"。源码明确行为：tools/ 目录里 grep 不到任何 KMI 字符串——kptools 打补丁时只做三件事：从 banner 解析内核版本号、按 kver >= 5.10 判定 GKI 走不同的 map hole 对齐（patch.c:611）、对 6.12.23+ 内核做一个 12 字节的 PI_MAP 禁用补丁（patch.c:613-622）。缺符号才会中止（没有 printk/panic/rest_init/copy_process 直接退出）。

KMI 概念真正的主场是越狱模式的 .ko 分发——预编译的 kernelpatch.ko 必须按 KMI 匹配目标内核，所以 APatch 的构建脚本才会按 android12-5.10 到 android16-6.12 逐 KMI 下载。刷 boot.img 的 kpimg 路线是"现场解析、量身定做"，不需要 KMI；拿现成 .ko 的越狱路线是"预制菜"，必须对 KMI。这个对比是第 18 篇的核心，这里先立此存照。

08 常见误区

1. 1. "kpimg 藏在内核的空隙里"——arm64 上不是。它是追加在内核镜像之后（4K 对齐处），靠改写入口分支直达；藏洞技术（扫 PT_LOAD 零填充区）是 x86_64 路径的专属（tools/x86_64.c:445-471）。
2. 2. "APatch 修改了 /system"——打补丁阶段只动 boot.img 一个文件；/system 的修改全部是运行时挂载（第 12 篇的 systemless 话题）。
3. 3. "-s 和 -S 是同一个参数的全称/缩写"——不是。-s 存明文密钥、-S 只存 SHA-256 哈希（且支持事后 -r 重置）；boot_patch.sh 永远只用 -S。
4. 4. "kptools 需要内核源码"——不需要，只需要 CONFIG_KALLSYMS=y 留下的符号表数据；整个 kallsym.c 就是为"无源码无符号"设计的。

09 本篇源码地图

10 总结与思考题

这一篇补上了整个故事的"第 0 秒"：kptools 用两刀（追加 kpimg + 改写入口分支）和一张离线解析的符号偏移表，把一个 stripped 内核变成了带 KP 的内核；开机后 kpimg 通过三次接力（入口汇编 → map hole 内存自举 → start()）完成从"镜像末尾的寄生者"到"内核内部常驻者"的转变；before_rest_init 里的安装顺序（supercall → kstorage → sucompat → rc 注入）保证了第 1 篇和第 3 篇的世界在正确的时间就位。而密钥在打补丁那一刻就被写死进 preset——"su"意味着密钥通道自废，哈希意味着可换代，这就是三代安全模型的开端。

三道思考题，前提均已核实：

1. 1. boot_patch.sh:71-72 里 superkey 为 "su" 时完全不传 -S——结合 KP:predata.c:350-361（无用户密钥 → 生成随机密钥 + 启用 root-key），推演此时内核里存着什么、普通 App 的 supercall 通道处于什么状态。
2. 2. kptools 为什么选 paging_init 作为第一个被 hook 的内核函数，而不是更早的 start_kernel？（提示：回看接力二——_paging_init 在 map hole 里干了 memblock 分配和页表构建两件事。）
3. 3. patch.c:831 把原内核入口的头 8 字节存进 header_backup，setup_entry 跑完就写回——既然那条分支指令只会被 CPU 执行一次，为什么还要恢复原样？（提示：想想 kptools -u（unpatch）要怎么工作，以及 memmem 扫 KP1158 魔数定位 preset 的前提是什么。）

下一篇回到用户态的主战场：《APatch 源码笔记（五）：su 是怎么来的——从 execve hook 到 root_shell》。你在终端敲下 su 的那一刻，内核的 execve hook 是在哪个函数里拦住你的？commit_su 把 uid、capability、SELinux 上下文改到什么程度？apd.rs 里那行 "we are root now, this was set in kernel!" 之后，set_identity 又是设给谁的？我们把第 2 篇只看了门牌的 root_shell 彻底走一遍。
