AI图纸拆单助手:上传即解析,BOM与工艺路线自动生成

AI 图纸拆单助手适用于定制家居、装备制造等按图生产企业的技术拆单环节。

上传 CAD 图纸或三维家、酷家乐设计文件，AI 自动完成产品结构解析、部件尺寸提取、五金配件识别与工艺要求输出，生成可直接导入 MES/ERP 的结构化 BOM 与工艺路线，替代技术人员逐张读图、手工记录的低效模式。

01 手工拆图耗时，订单响应慢

技术人员需逐张阅读图纸，手工记录部件尺寸、数量、工艺要求，复杂产品拆图耗时数小时，严重影响订单响应速度。

02 经验依赖严重，无法标准化传承

拆图质量取决于技术人员的经验积累，资深师傅与新人效率差数倍，经验无法标准化复制和传承。

03 信息提取易遗漏，导致返工

图纸标注密集，孔位尺寸、封边方向、五金型号等细节人工记录容易遗漏，导致生产错误与返工。

04 产品资料无法复用，重复劳动

每次拆图结果散落在个人电脑或纸质记录中，同类产品再次生产时需重新拆图，重复劳动严重。

05 与下游系统割裂，信息传递滞后

拆图结果需人工录入 MES 或 ERP，信息传递滞后且易出错，影响后续排产与物料采购。

01 图纸文件接入

支持 CAD 图纸（.dwg/.dxf）、三维家 / 酷家乐设计文件、PDF 标注图等多格式上传，对接企业微信 / 飞书 / 钉钉文件入口及设计软件接口，覆盖所有常见图纸来源。

02 AI 图纸智能解析

AI 大模型对图纸进行版面分析与语义理解，自动识别产品类型、部件名称、长宽高尺寸、倒角圆角、孔位坐标与孔径、封边类型与方向、五金配件型号与数量、表面处理要求等全量信息，一次解析完整输出。

03 结构化 BOM 自动生成

将解析结果按企业 BOM 模板自动填充，输出部件编码、名称、规格、数量、材质、开料尺寸、封边信息、五金清单。支持多层级 BOM 结构，父子部件关系自动关联，满足不同企业的模板需求。

04 工艺路线自动输出

基于部件加工工序自动生成工艺路线，明确各部件对应的加工设备、工序顺序、标准工时。特殊工艺要求自动标注并推送至工艺员确认，确保工艺方案准确可行。

05 产品资料库沉淀与复用

每次解析的 BOM、工艺路线与原始图纸自动归档，按产品编号、类型、客户分类存储。新订单下达时，AI 自动检索历史产品库匹配相似产品，可直接复用或微调。支持按产品名称、编码、客户检索历史拆单记录，同类订单免重复拆图。

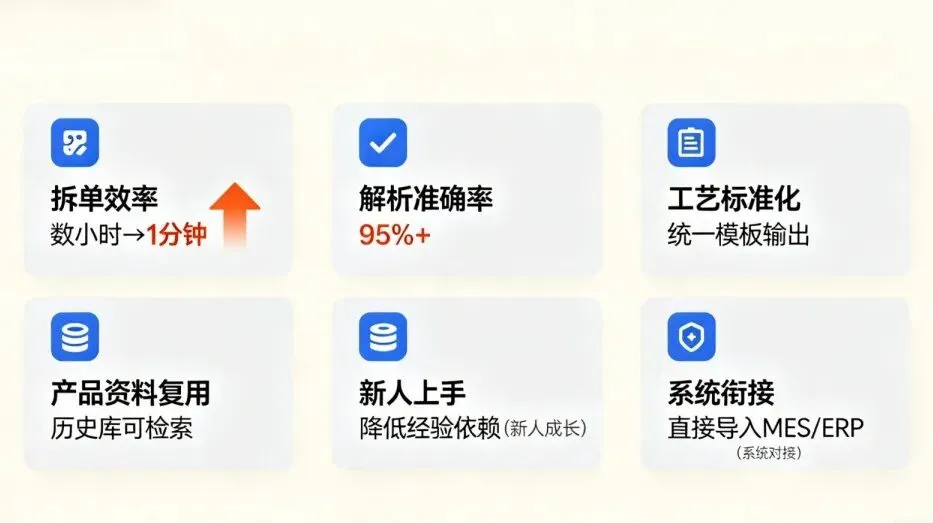

1. 拆单效率方面，从人工数小时缩短至一分钟自动解析，效率提升数十倍。

1. 解析准确率方面，AI 解析准确率超过 95%，接近成熟工程人员和老师傅水平。

1. 工艺标准化方面，解析结果按统一模板输出，消除人工记录差异。

1. 产品资料复用方面，历史产品库可检索复用，同类订单免重复拆图。

1. 新人上手方面，AI 辅助解析降低对经验的依赖，新人培训周期显著缩短。

1. 系统衔接方面，BOM 与工艺路线可直接导入 MES/ERP，消除人工录入环节。

AI 图纸拆单助手以 AI 大模型对图纸的语义理解能力为核心，将图纸解析、BOM 生成、工艺路线输出、产品资料沉淀串联成一条完整的智能拆单链路。

对技术人员而言，不再需要逐张读图、手工记录，上传文件即可获得结构化 BOM 与工艺路线；

对生产管理者而言，拆单结果标准化输出、直接导入下游系统，消除信息传递断层；

对企业而言，每次解析的数据自动沉淀为可复用的产品资料库，经验不再随人员流动而流失。

这套方案将传统依赖人工经验的技术拆单流程，升级为 AI 驱动、标准统一、数据可复用的智能作业体系，让技术人员从重复劳动中解放，聚焦工艺优化与新产品开发。
