海外建筑结构实用软件系列课程第一系列ETABS--001课从零搭建一个8层结构--2026.9.15更新

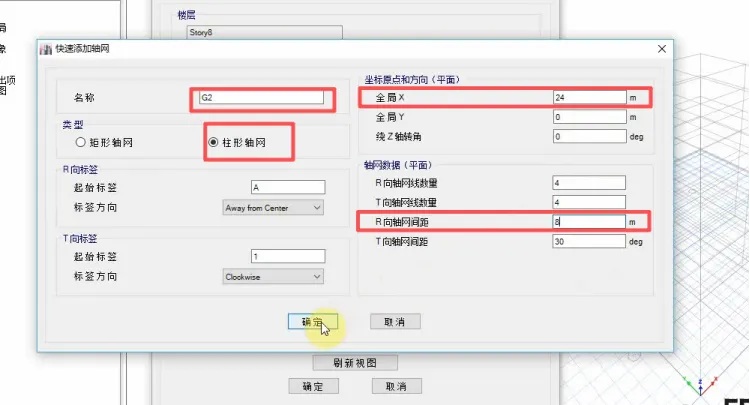

海外建筑结构实用软件系列课程第一系列ETABS--001课从零搭建一个8层结构--2026.9.15更新摘要： 海外建筑软件系列课程开讲了！ 大家好，欢迎来到“小王总聊结构”的频道。首先我们进入ETABS的课堂。第一课我们从0开始，演示矩形轴网与柱形轴网的应用。包含导入型钢截面、绘制柱/主次梁/楼板、旋转柱局部轴等硬核实操。跟着截图一步步点，新手也能轻松跑通！ 很多新手刚打开ETABS，面对满屏幕的按钮一脸茫然。今天，我将用一个经典的8层框架结构案例，带你从创建轴网开始，一步步把骨架搭起来。 本课主要演示内容： ✅ 两种类型轴网（矩形、柱形）的使用 ✅ 参考面与相似层的使用 ✅ 导入型钢截面 ✅ 绘制柱、主/次梁、楼板、层间梁、桁架梁 ✅ 旋转柱的局部轴及修改楼板传力方向

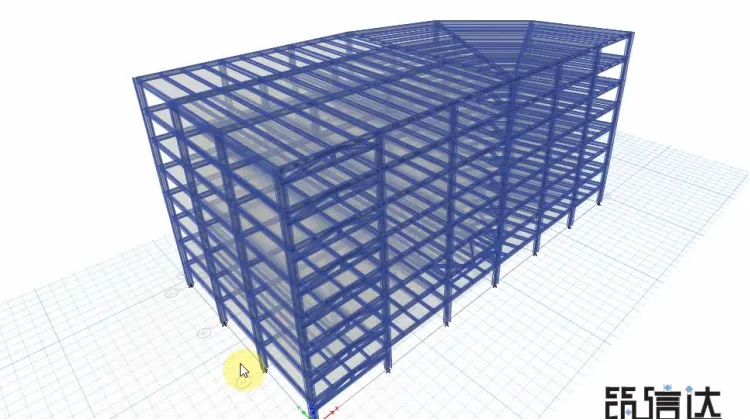

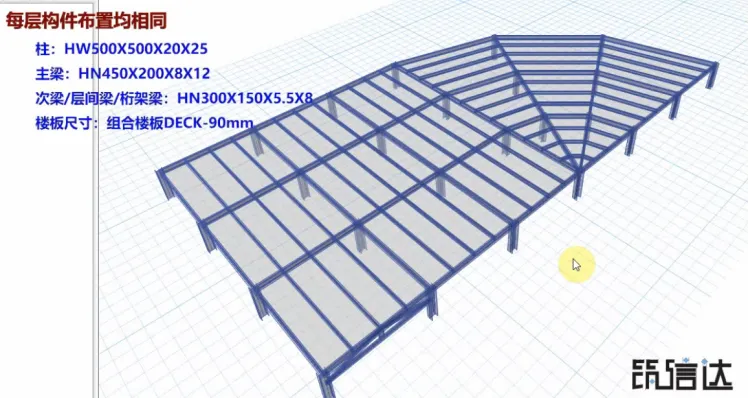

在动手点软件之前，我们先在脑海里过一遍结构布置。 该框架结构共有8层，每层层高均为3m，标准跨间距为8m。每层的构件布置均相同：

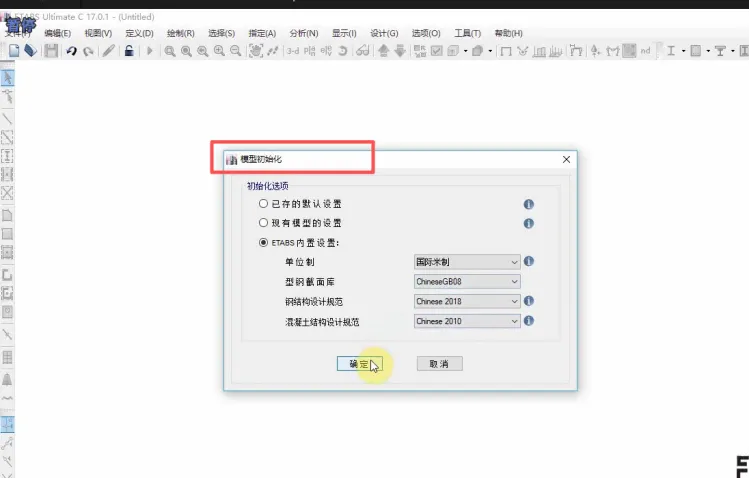

①柱子：HW500×500×20×25 ②主梁：HN450×200×8×12 ③次梁/层间梁/桁架梁：HN300×150×5.5×8 ④楼板：组合楼板 DECK-90mm 💡 小王总敲黑板：H型钢的字母代表什么？ HW（Wide）：宽翼缘H型钢，翼缘宽度约等于高度，常用于柱子。 HM（Middle）：中翼缘H型钢，常用于柱或梁。 HN（Narrow）：窄翼缘H型钢，高度是宽度的2倍左右，常用于梁。 注：本项目选用Q355钢材。 特殊部位说明： 第二层在标高 5m处 设置了层间梁。 1-1轴立面左侧设有桁架梁（每层2m和5m位置）。 因为部分层间梁和桁架梁不在标准层标高处，无法在平面直接绘制，所以我们需要引入“参考面”的概念。 打开ETABS，选择【文件】->【新建】->【模型初始化】。 选择“ETABS内置设置”，单位制选择【国际米制】，型钢截面库和设计规范按需选择（如Chinese GB08）。

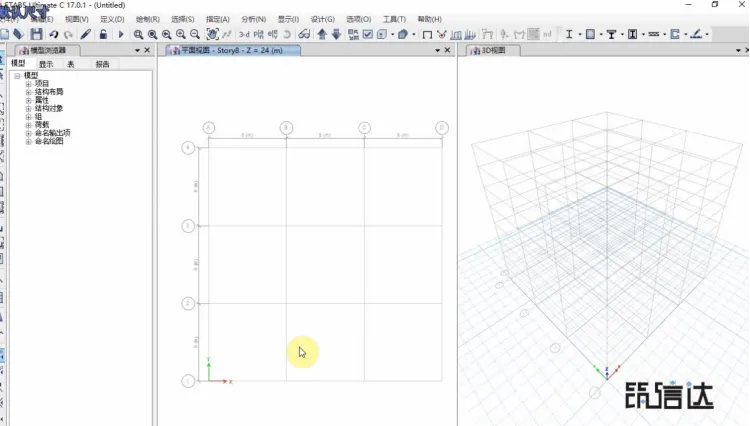

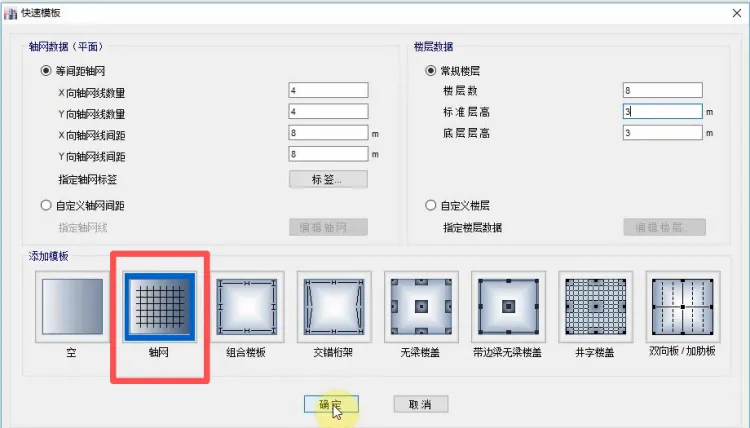

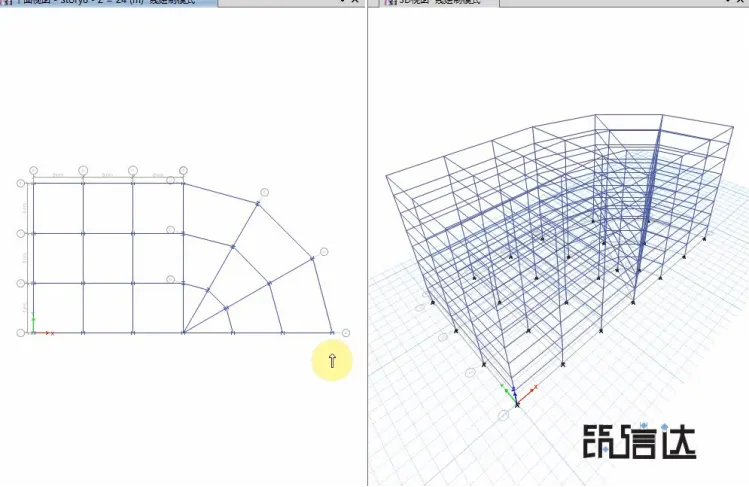

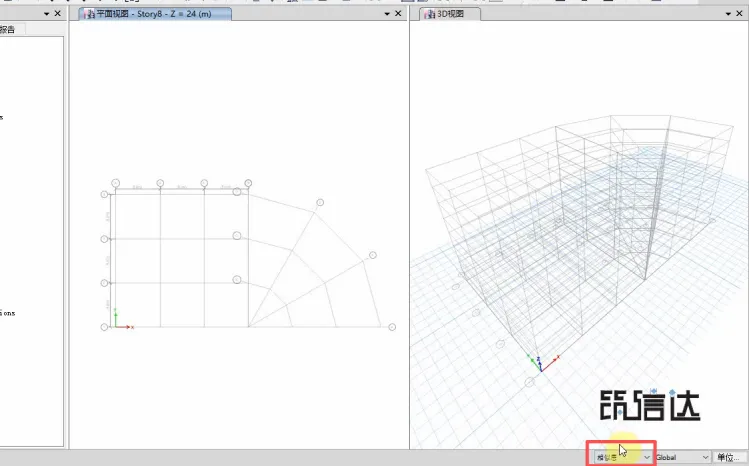

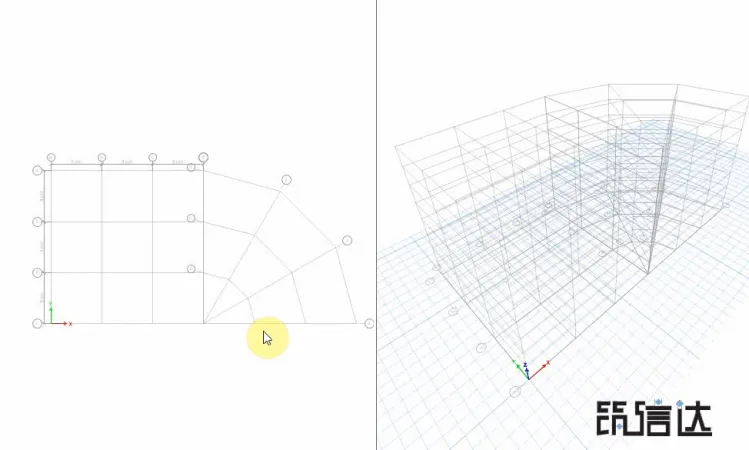

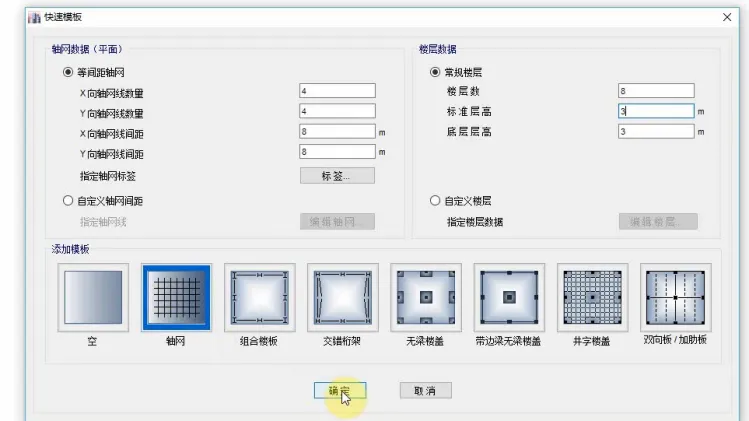

弹出“快速模板”窗口： 轴网数据：X、Y向轴线数量均设为4，间距设为8m。 楼层数据：常规楼层，层数设为8，标准层高设为3m，底层高设为3m。 点击【确定】，二维平面和三维立体轴网瞬间生成！

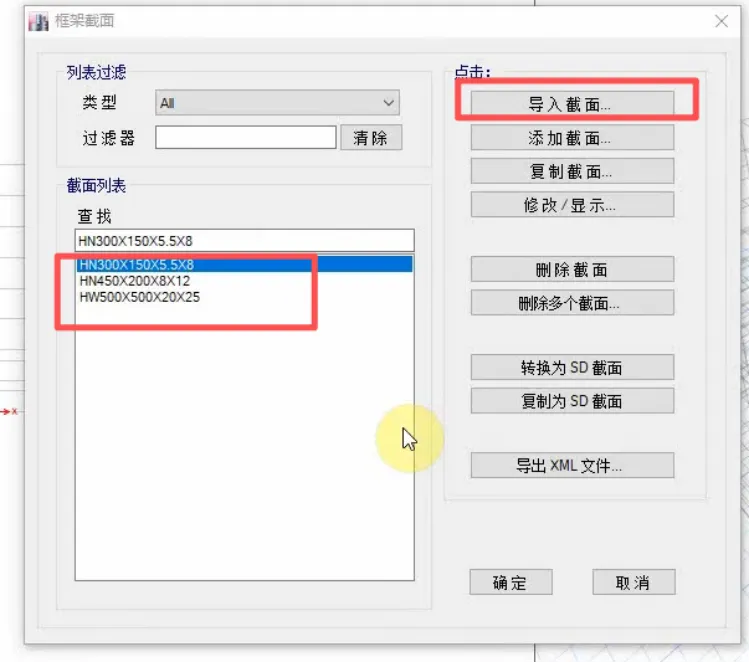

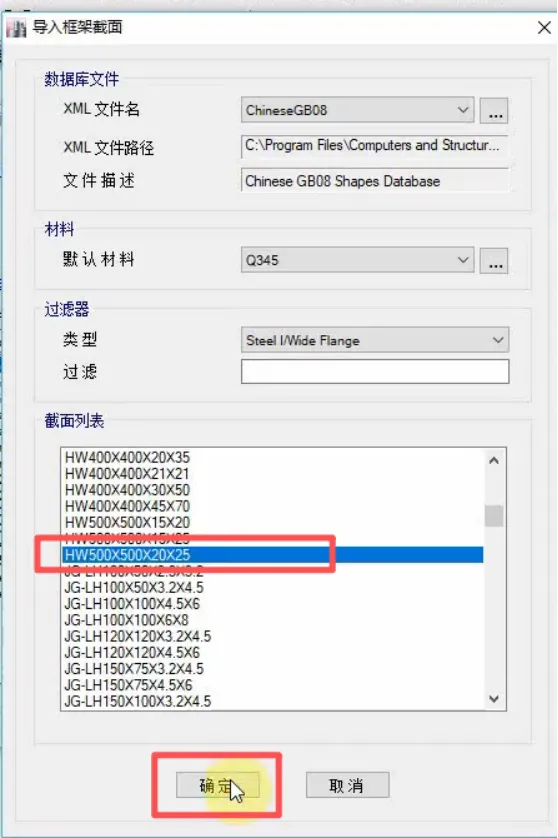

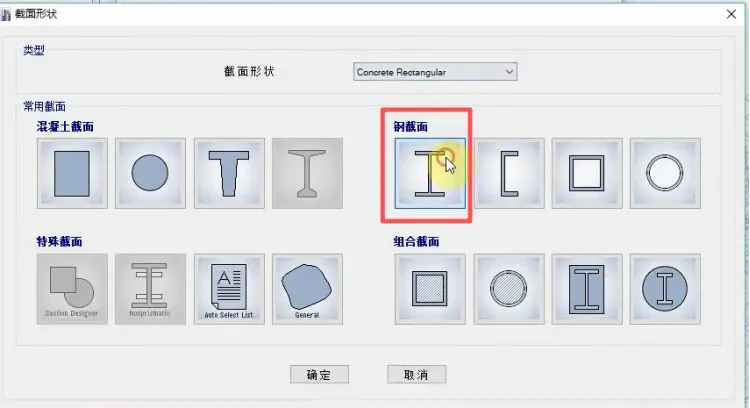

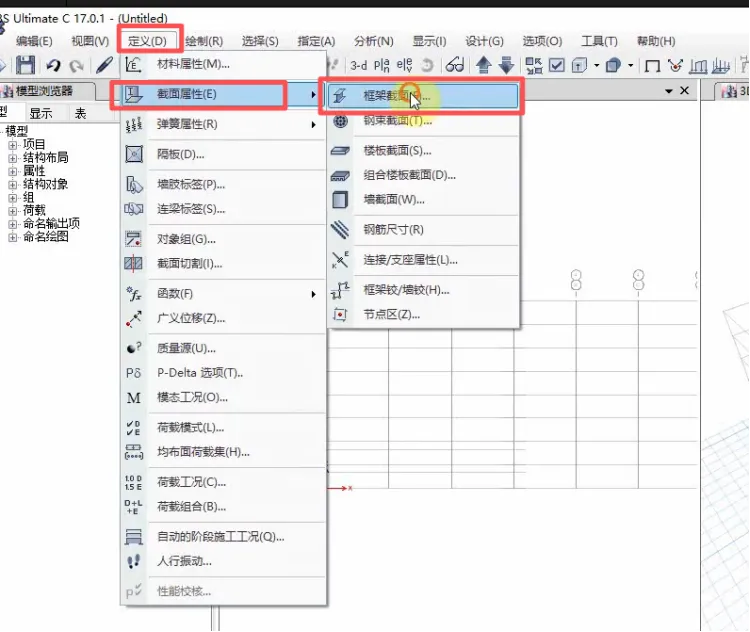

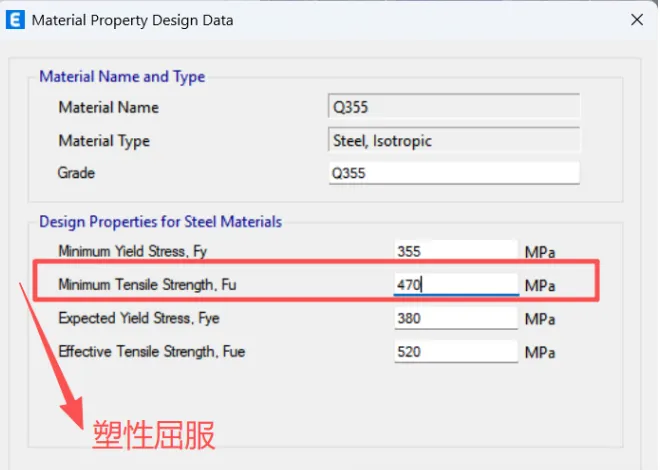

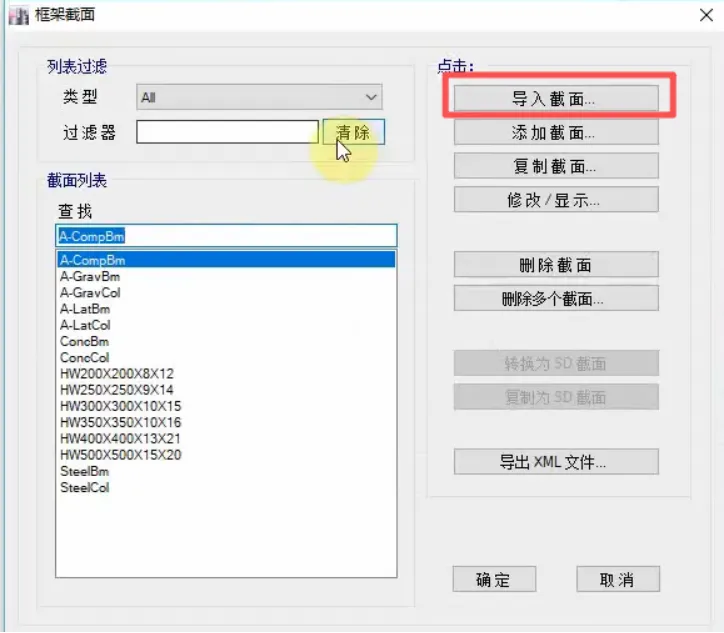

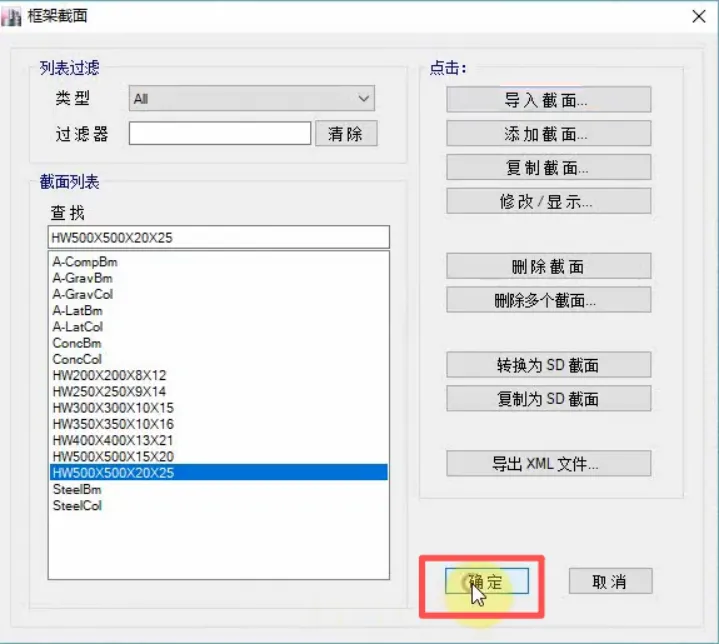

在进行具体绘图前，先定义材料。定义Q355钢材时，注意最小抗拉强度（Fu）输入470MPa，塑性屈服（Fy）为355MPa。 随后点击【定义】->【截面属性】->【框架截面】，选择【导入截面】（如Chinese GB08），依次导入立柱（HW500×500×20×25）、主梁（HN450×200×8×12）、次梁（HN300×150×5.5×8）。

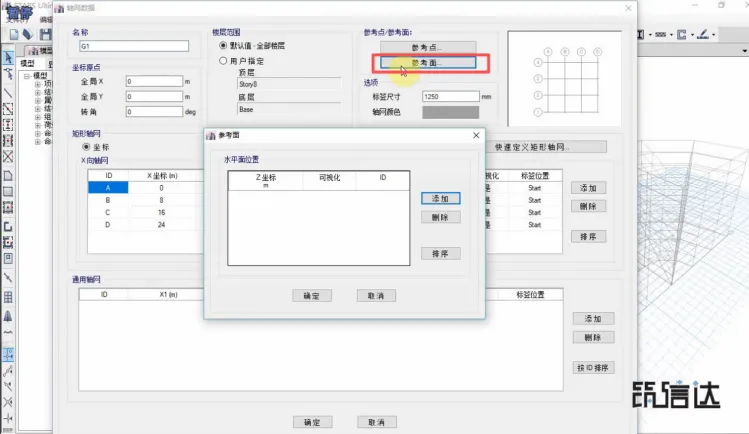

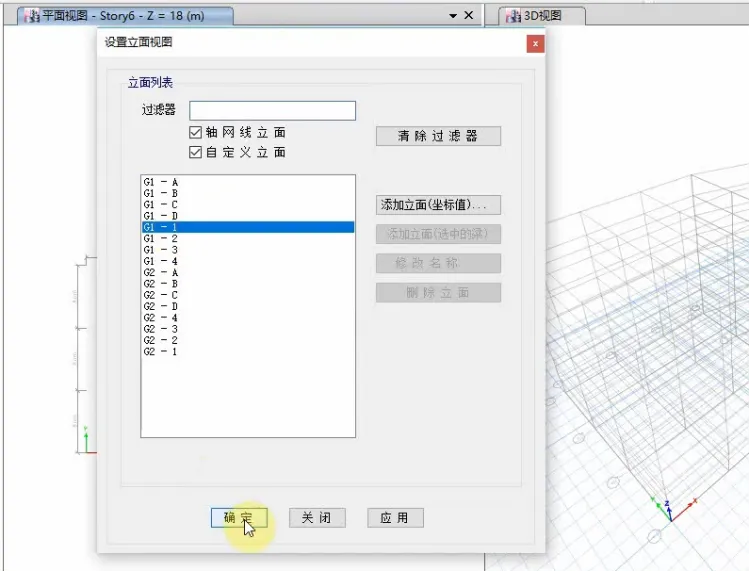

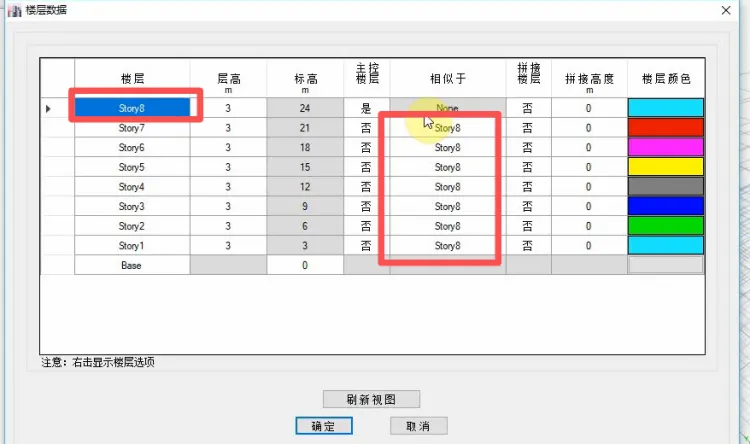

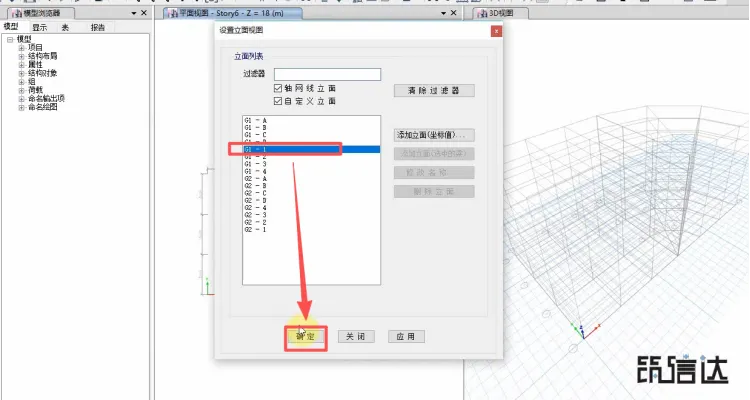

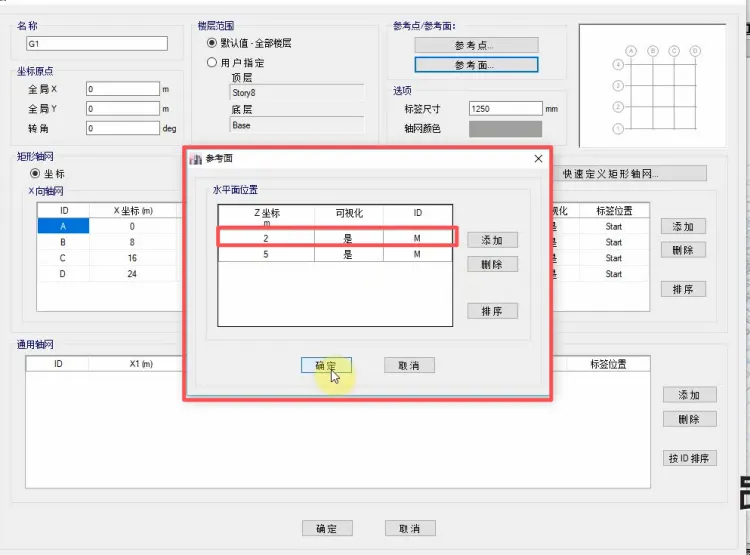

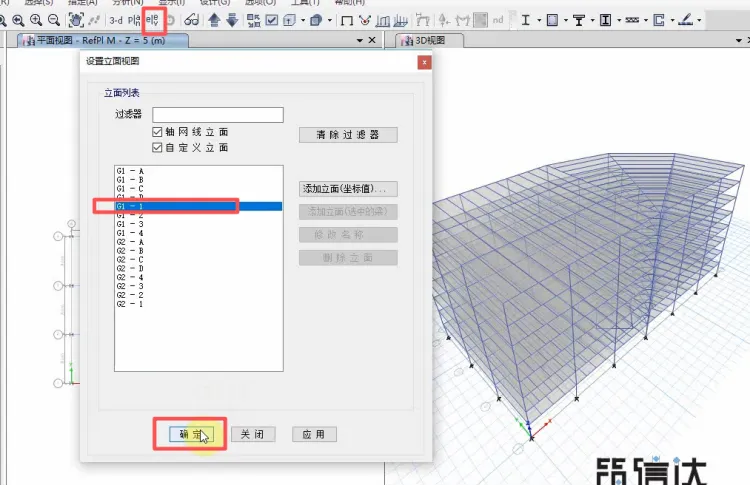

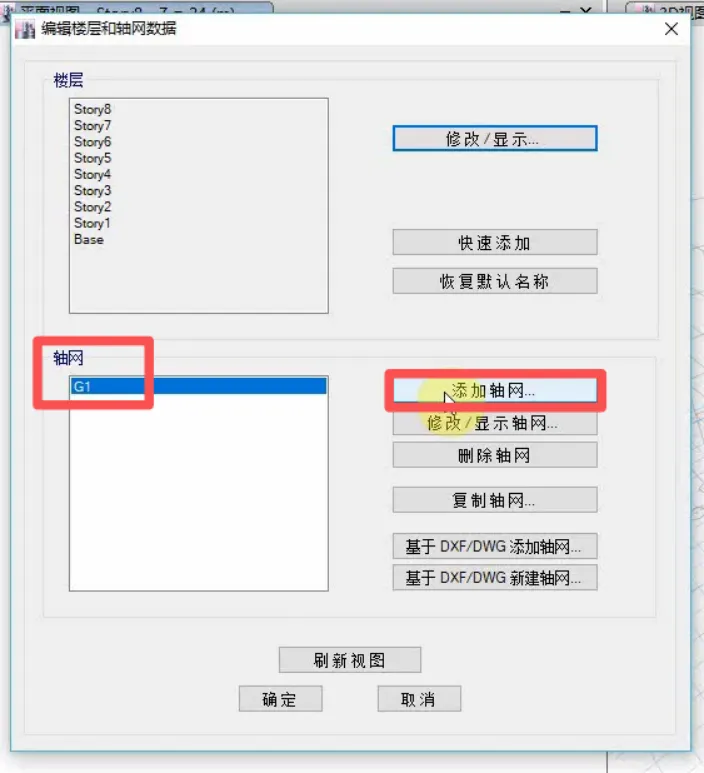

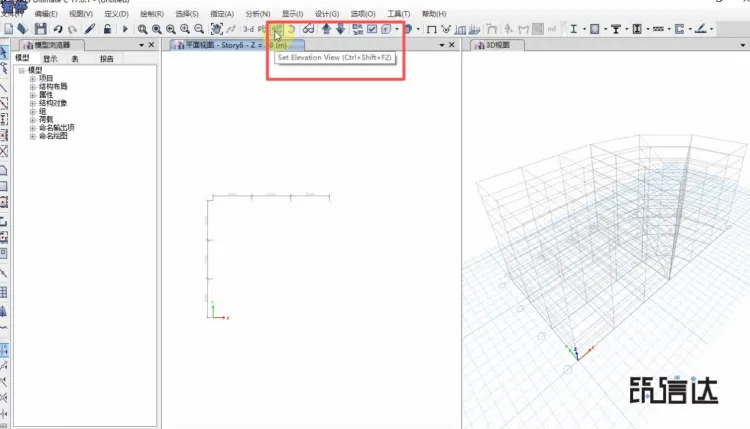

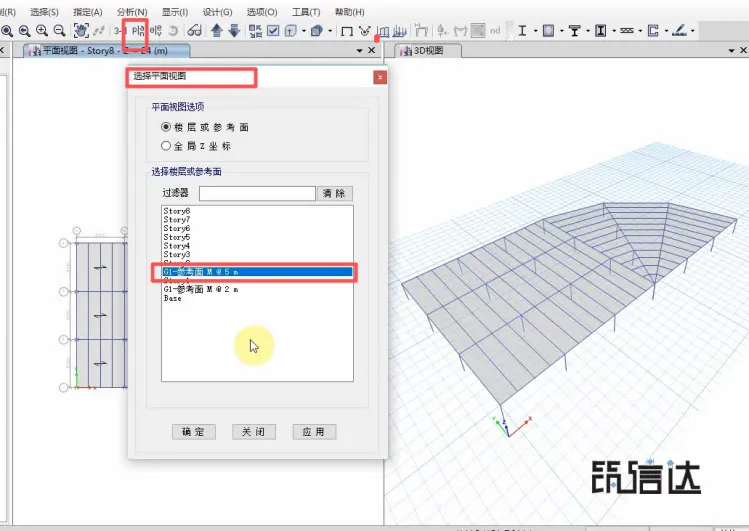

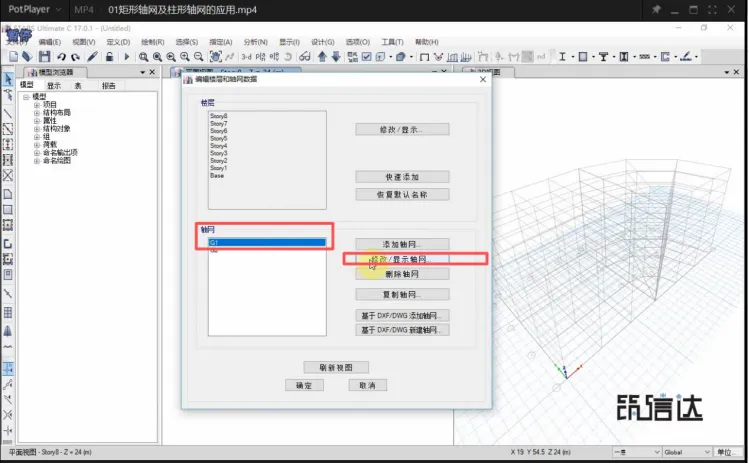

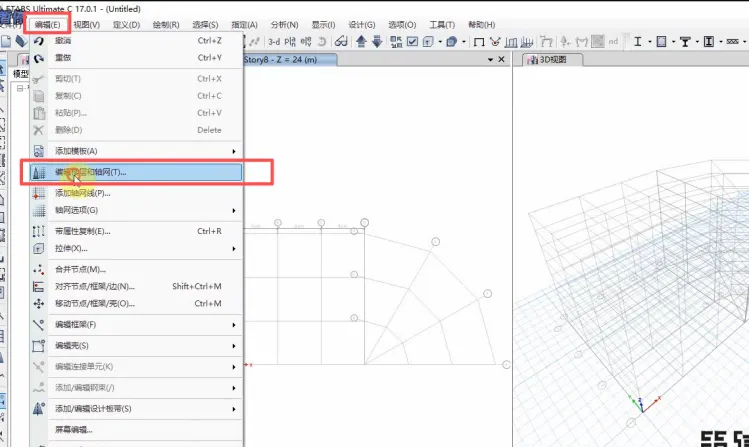

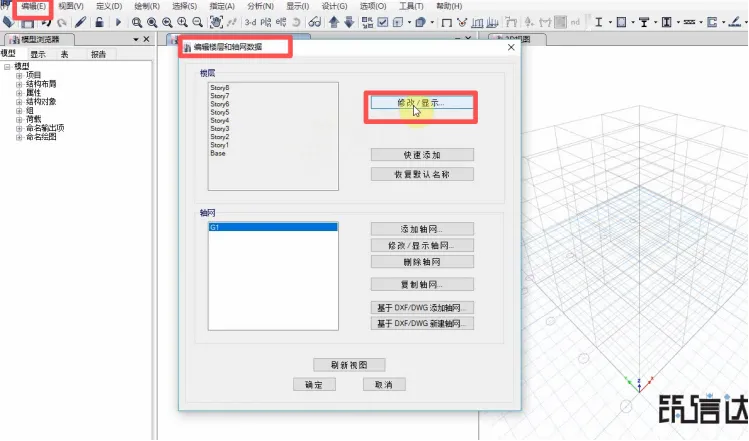

进入【编辑】->【编辑楼层和轴网数据】。 查看楼层数据，确认Story8为主控楼层，其余楼层均“相似于Story8”。 由于有层间梁和桁架梁，我们需要在这个界面新建参考面。分别在 2m 和 5m 处添加参考面。 切换立面视图（Set Elevation View），确认参考面轴网已出现。

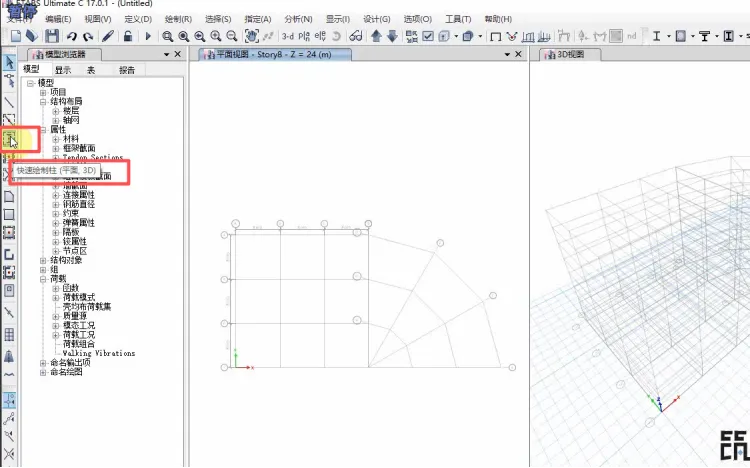

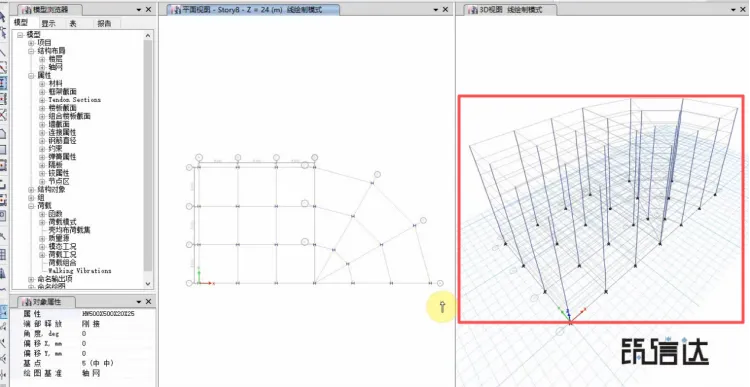

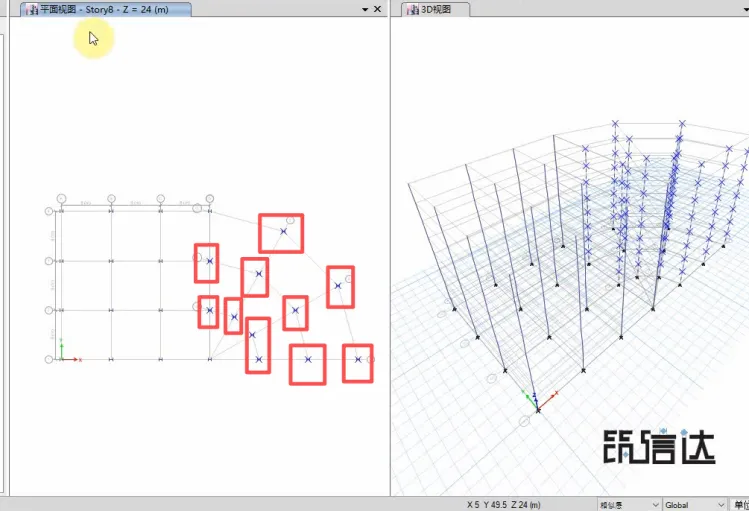

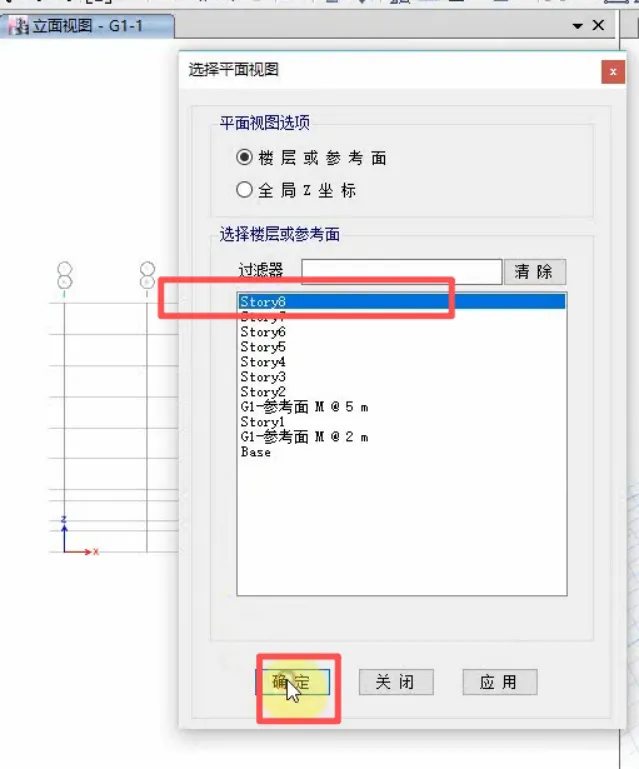

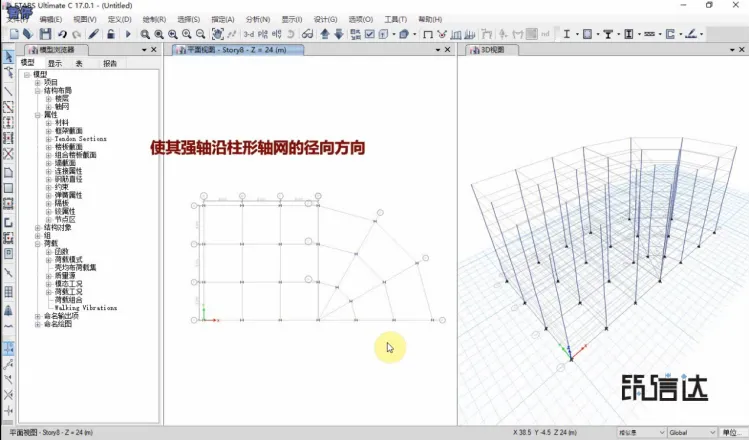

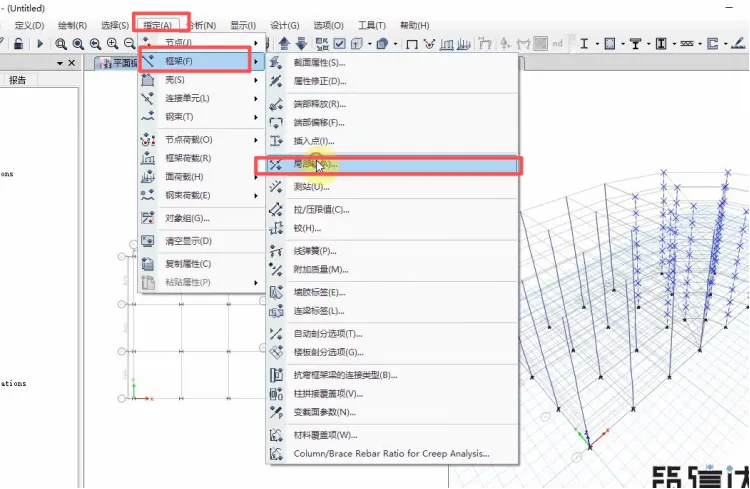

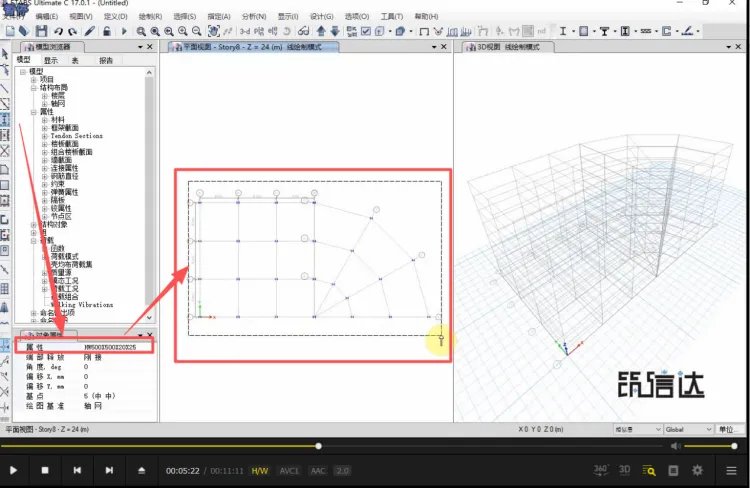

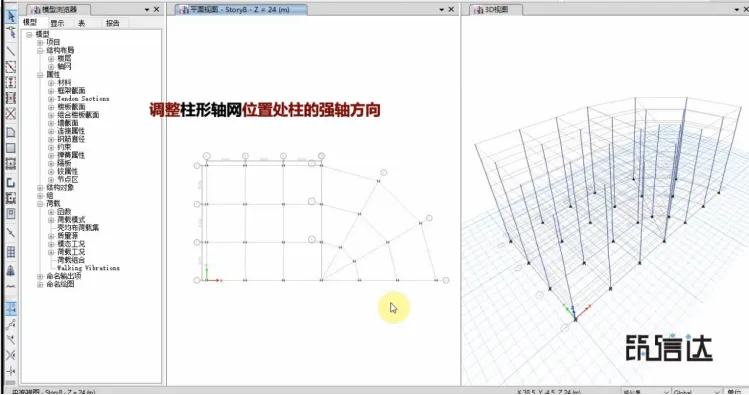

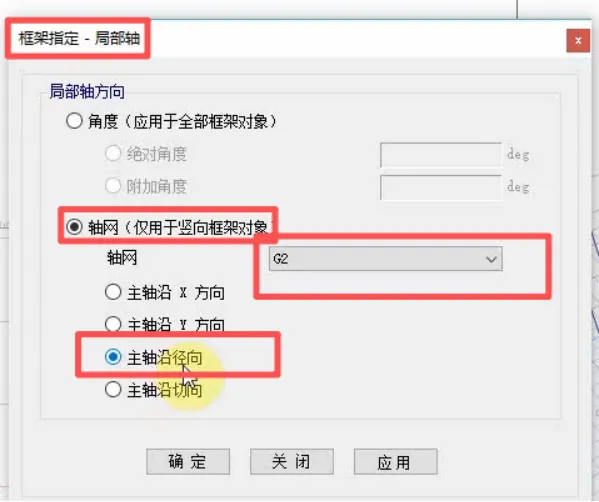

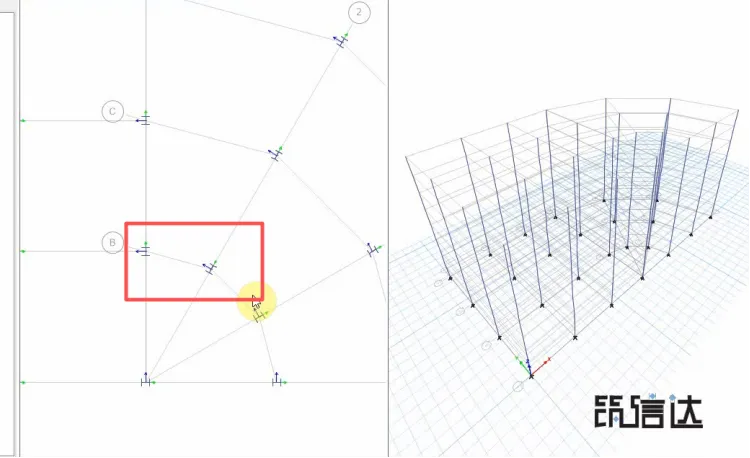

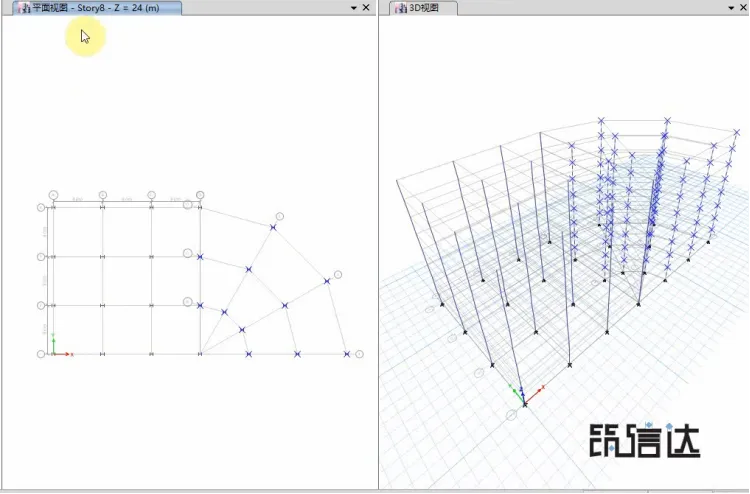

选择标准层第八层（Story8），点击【快速绘制柱】。 选择柱截面，用框选方式快速布置，按ESC退出绘制。 ⚠️ 核心难点：框架结构右侧有柱形轴网（G2），这些柱子的强轴需要沿着径向方向。 操作：框选需要修改的立柱 -> 【指定】->【框架】->【局部轴】-> 选择轴网G2，主轴沿【径向】-> 确定。可以看到柱子局部轴已经发生改变。

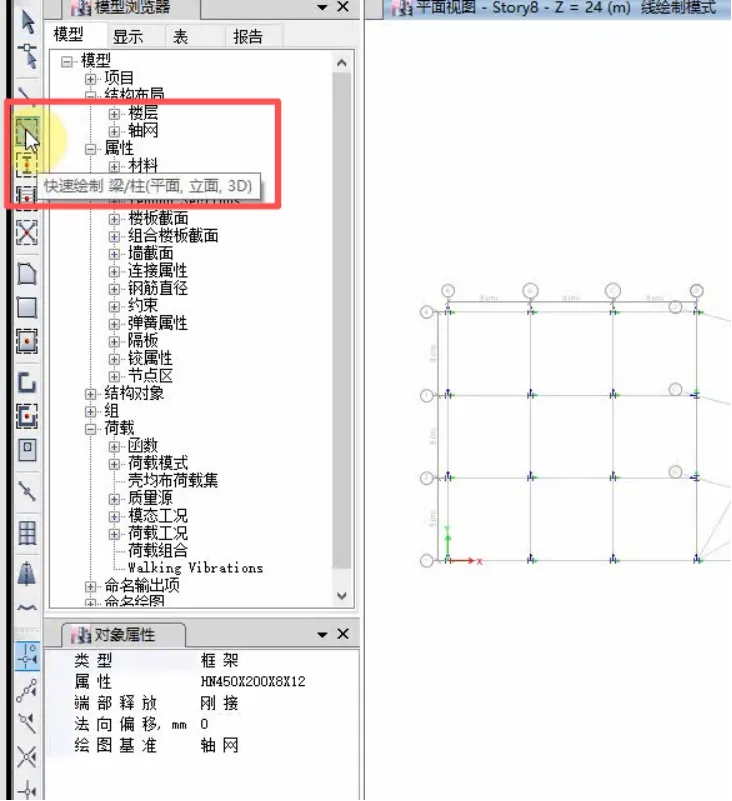

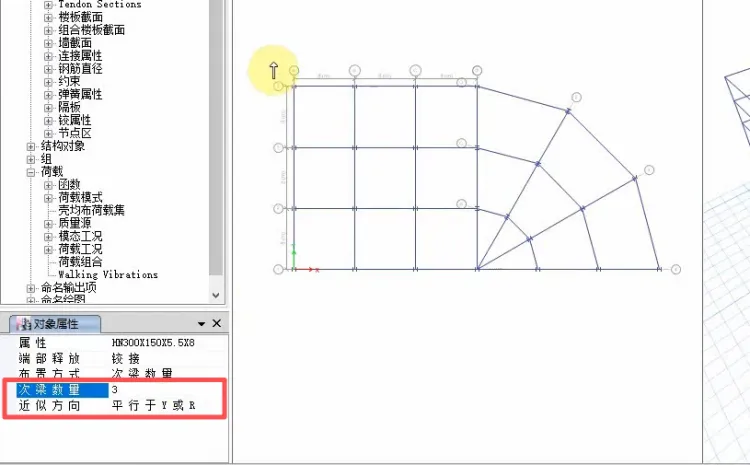

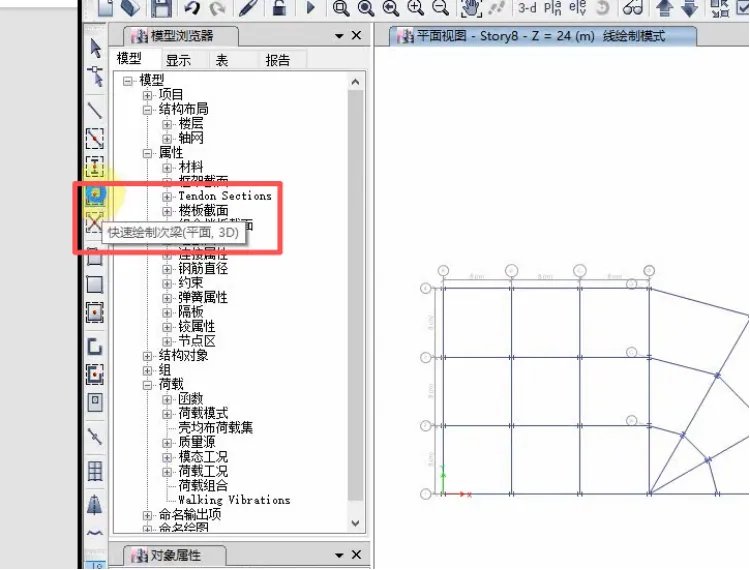

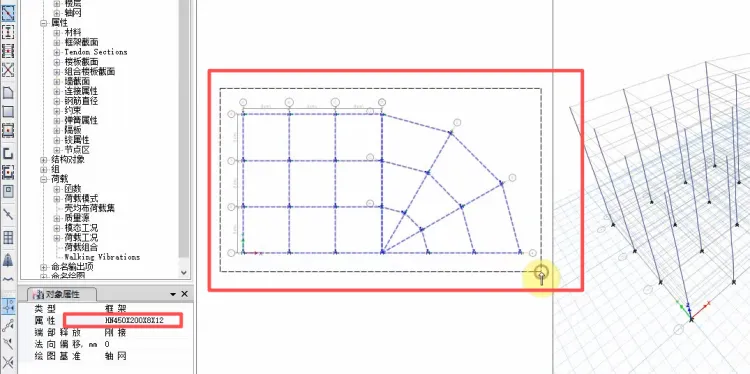

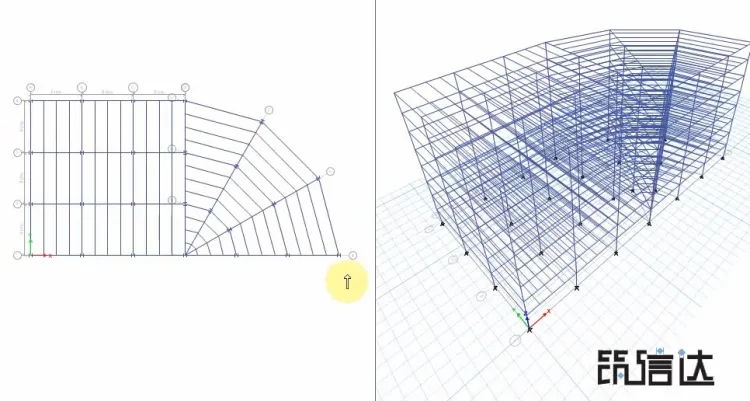

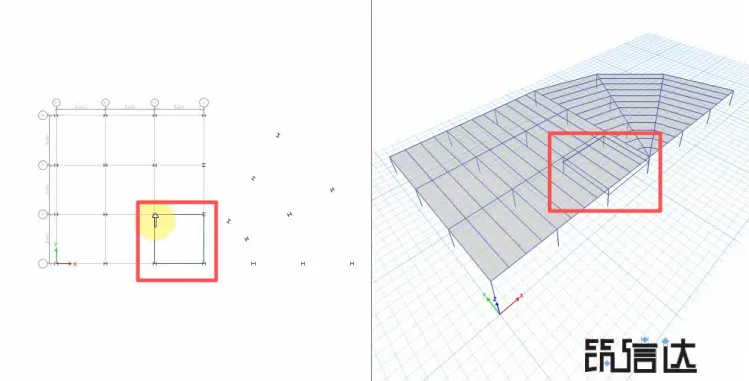

选择快速绘制梁，框选绘制主梁。 接着绘制次梁：每跨布置三道次梁，且次梁方向平行于Y轴，同样采用框选方式快速绘制。

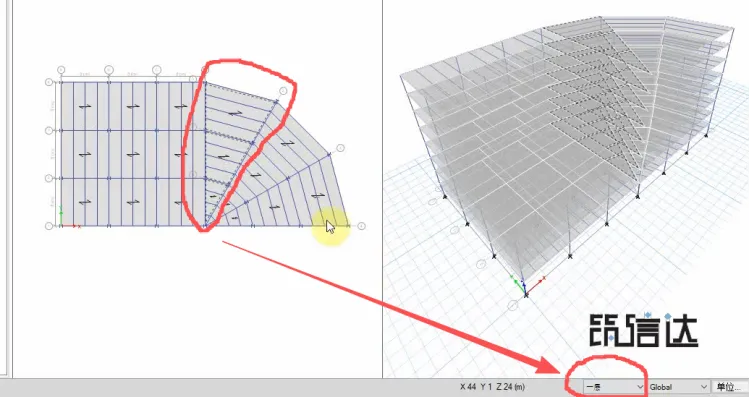

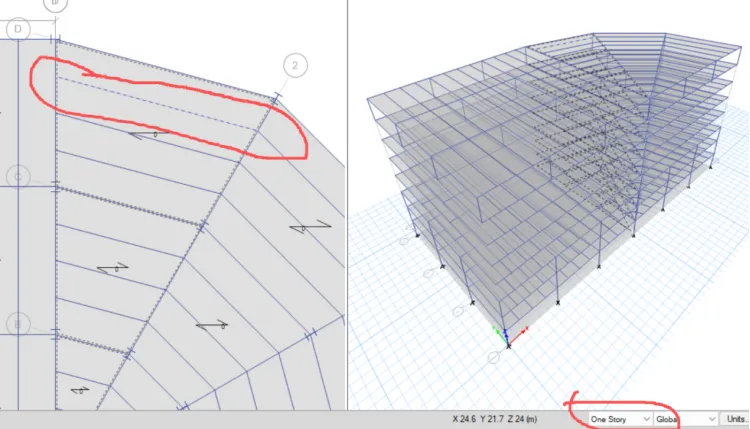

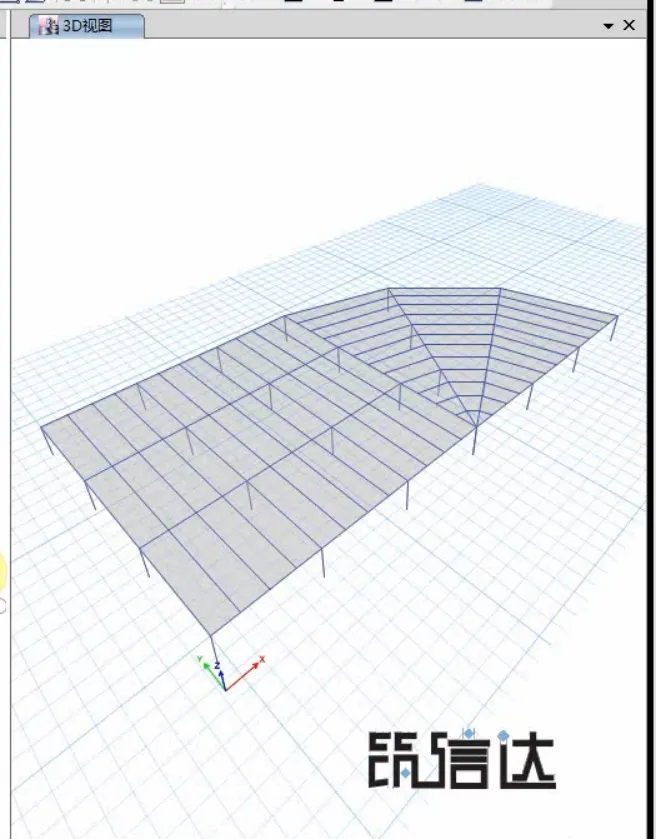

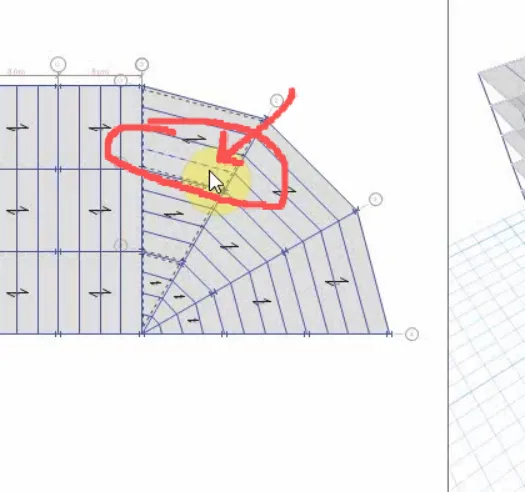

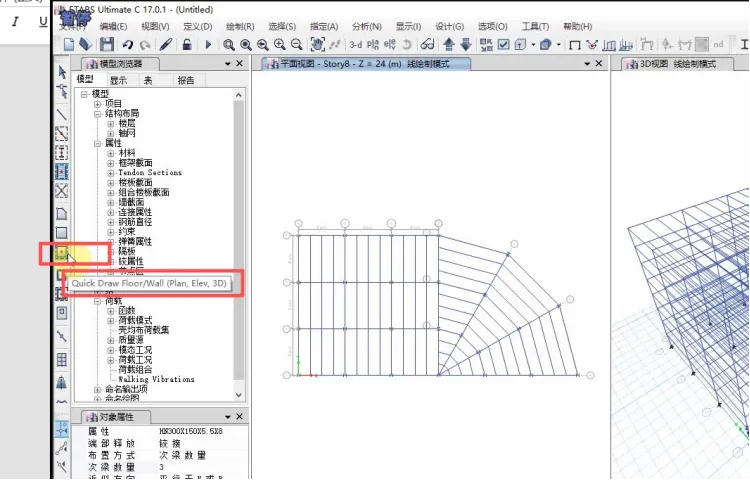

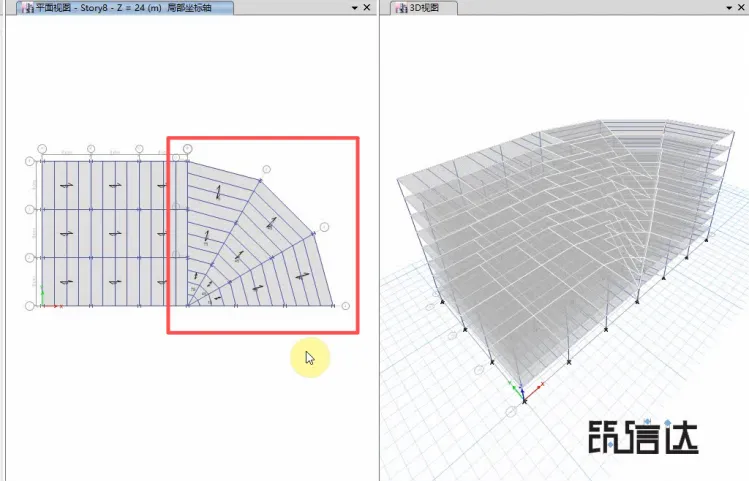

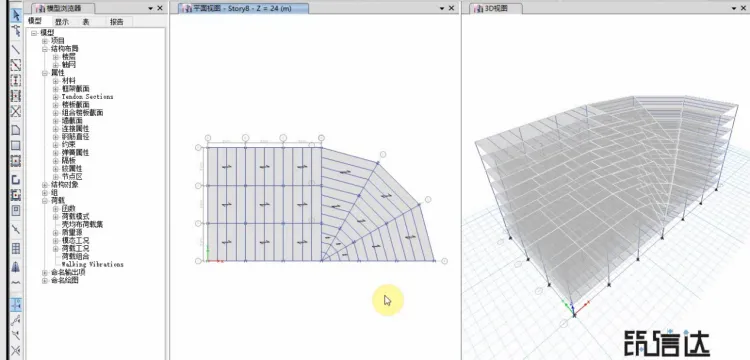

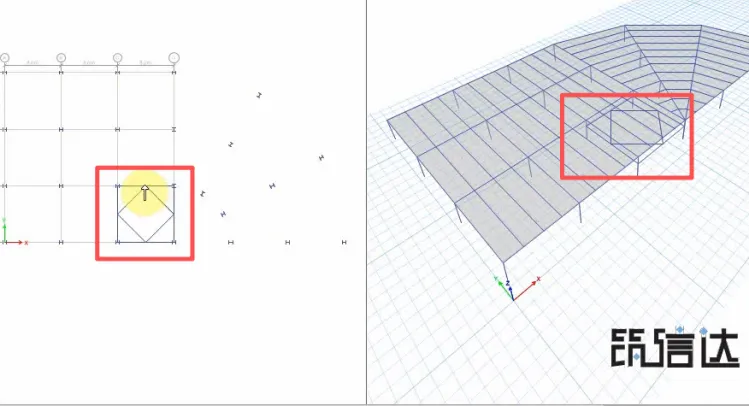

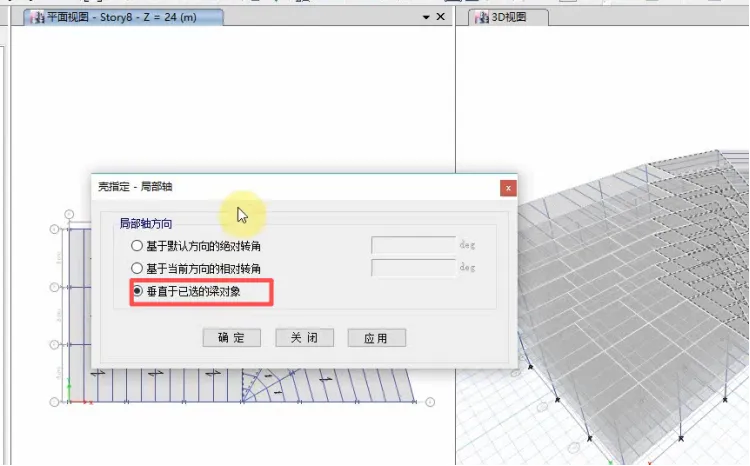

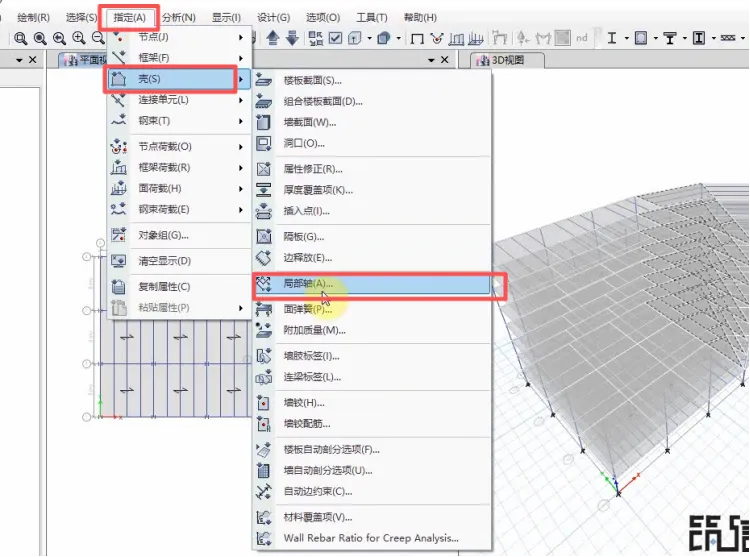

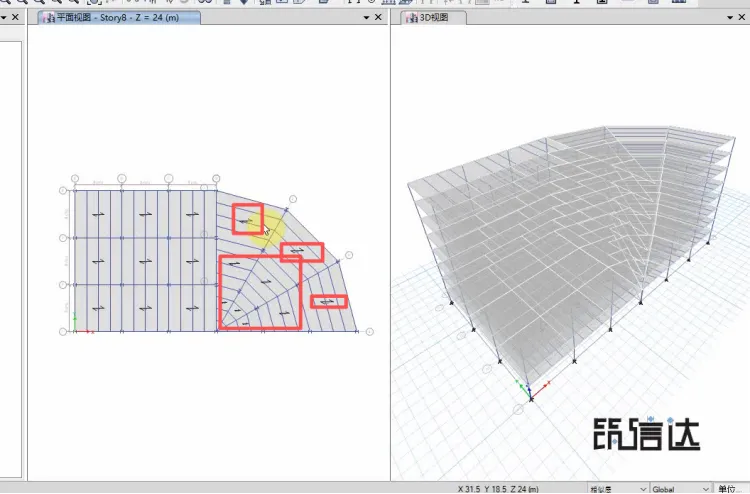

选择90mm厚度的组合楼板进行绘制。 ⚠️ 核心难点：柱形轴网对应的部分楼板，传力方向是不对的。 操作：选中楼板 -> 【指定】->【壳】->【局部轴】-> 更改为垂直于已选择的梁对象。依次调整，直至所有楼板传力方向正确。

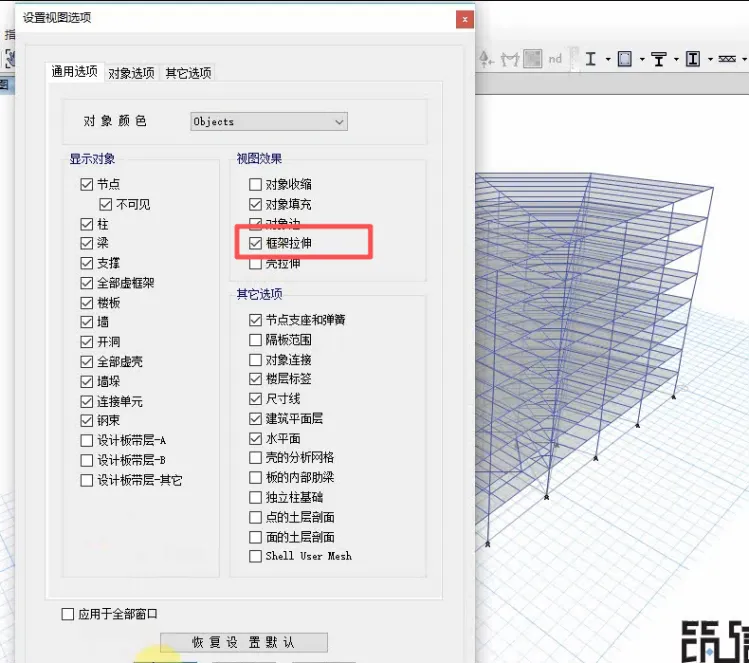

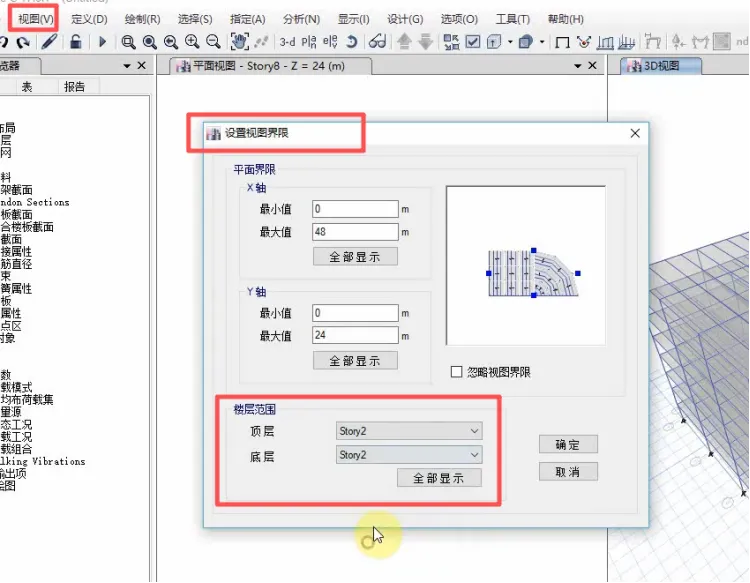

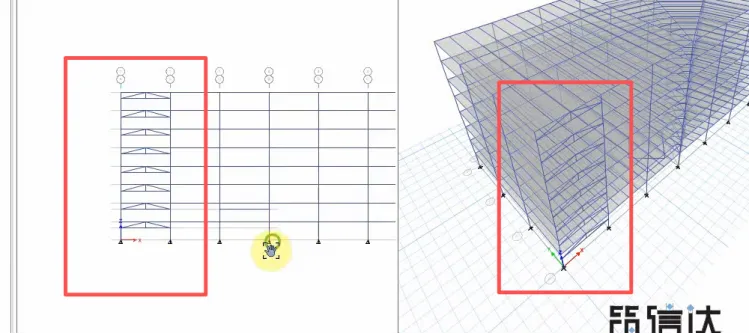

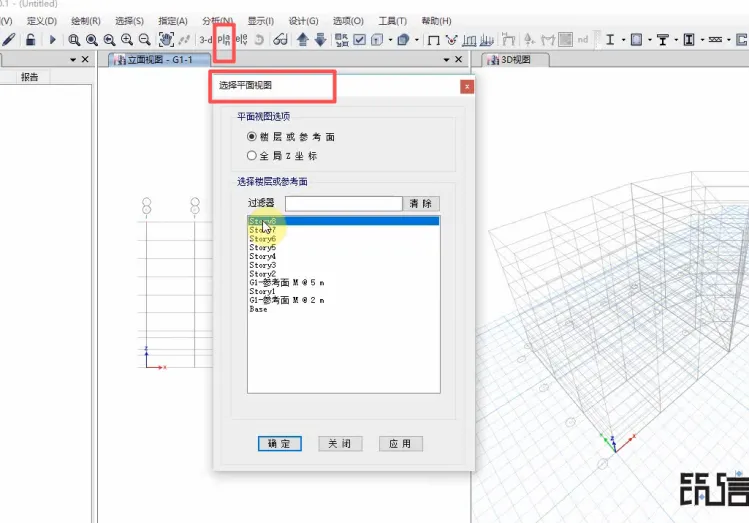

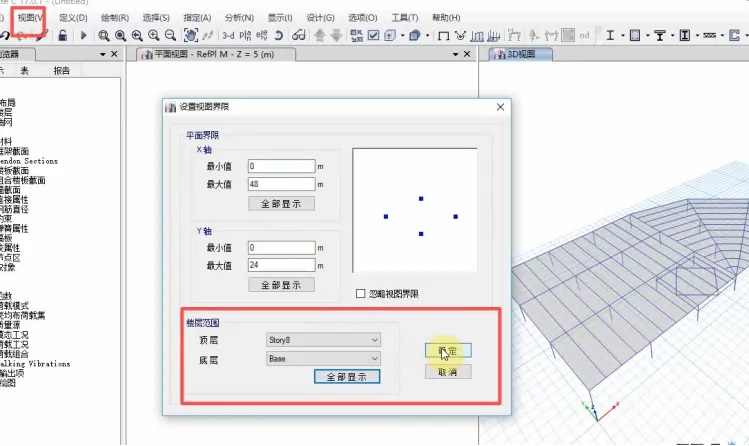

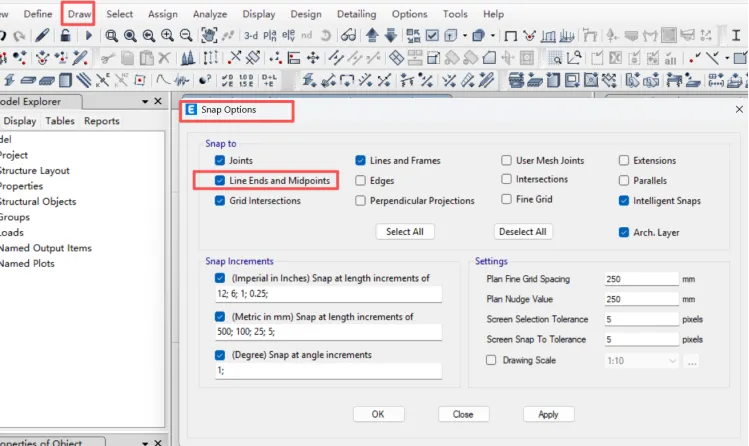

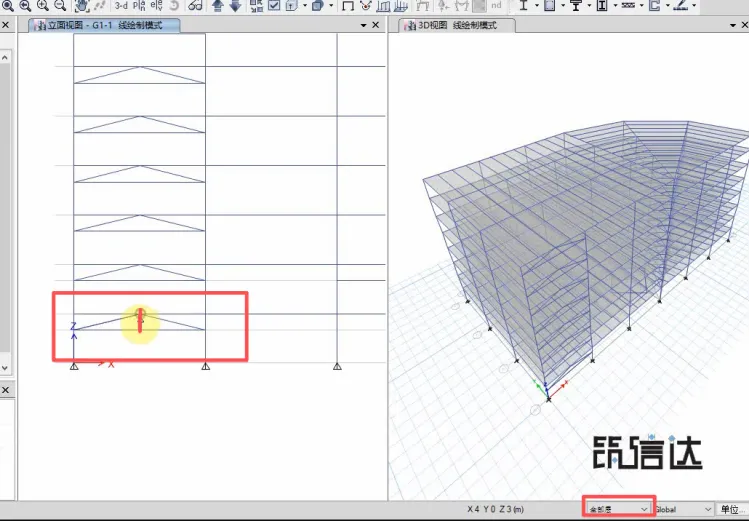

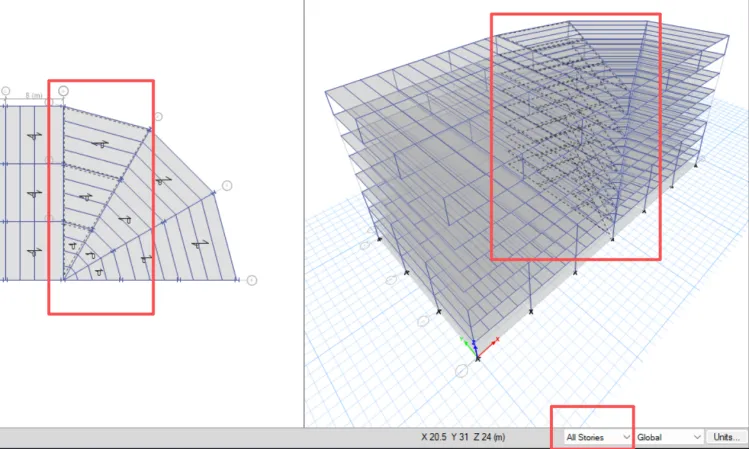

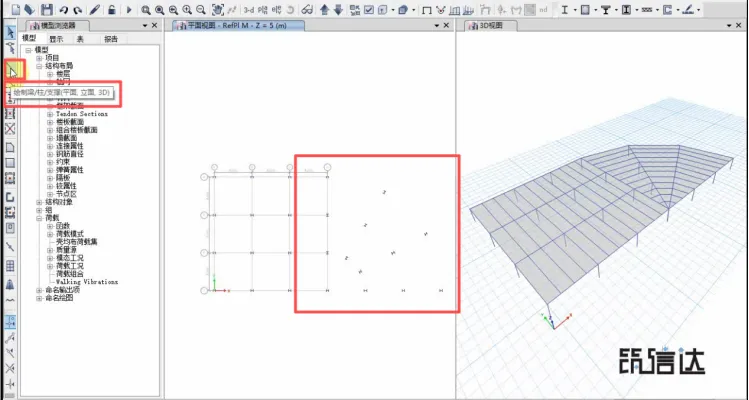

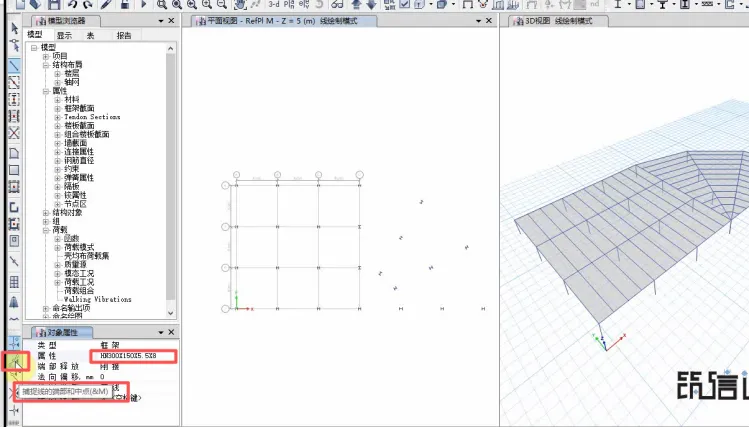

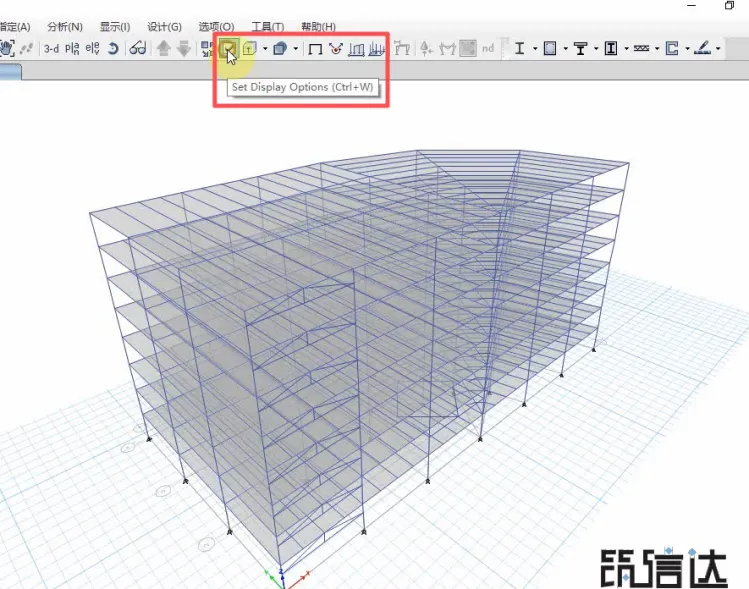

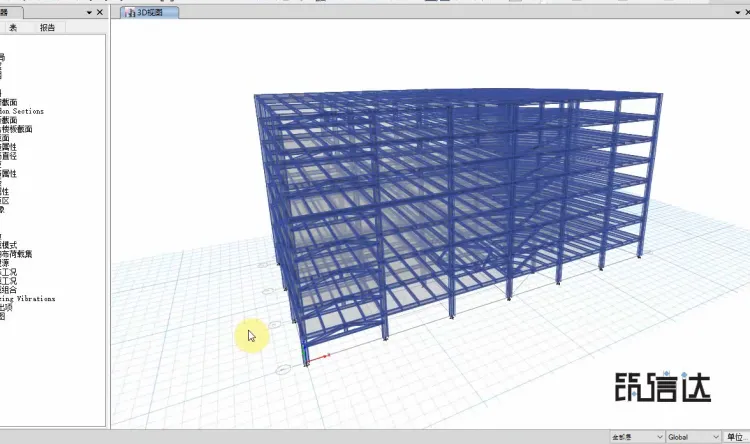

切换到3D视图，为了好观察，把顶层和底层均设置为Story2。 选择次梁截面，捕捉线的端点和中点，绘制层间梁。 最后，将楼层显示改为“全部层”，依次绘制左侧桁架梁的弦杆和腹杆（记得在显示选项里勾选“框架拉伸”，方便检查）。

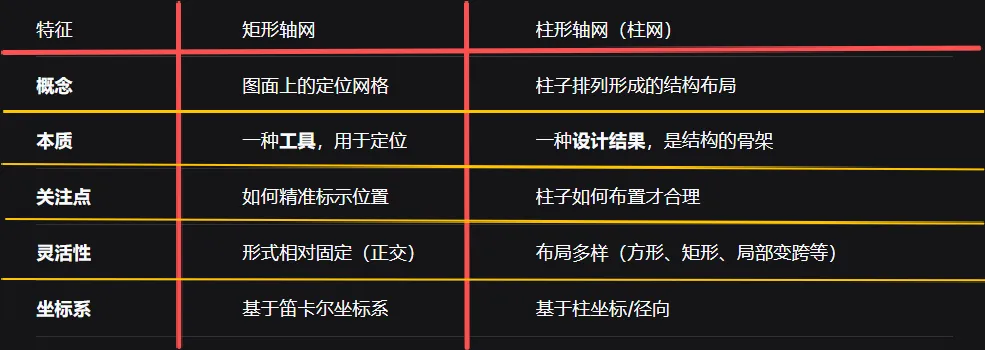

很多新手容易把这两个概念搞混，记住下面这张表，面试被问到绝对加分：
💡 终极总结： 在结构设计中，工程师一定是先根据建筑需求构思出合理的柱网（柱形轴网）方案，然后再基于这个方案，在软件里建立矩形轴网，把所有柱子的位置精确地“框”出来。 【结尾互动】 第一课的内容就到这里。虽然步骤多，但只要跟着截图一步步点，相信你一定能建出属于自己的第一个模型！ 操作过程中遇到任何报错，欢迎在评论区留言或私信我。觉得有用的话，记得【点赞】和【在看】！
一、 模型概况：先看懂我们要建什么
二、 ETABS实操：从零搭建模型
Step 1：模型初始化
Step 2：快速模板与楼层数据设置
Step 3：定义材料与截面属性
Step 4：修改楼层数据与添加参考面
Step 5：绘制柱与修改局部轴（重点！）
Step 6：绘制主梁与次梁
Step 7：绘制楼板与修改传力方向
Step 8：绘制层间梁与桁架梁
三、 小王总总结：矩形轴网 vs 柱形轴网
