物理AI破局:绕开传统求解器壁垒,3年实现3DIC EDA弯道超车

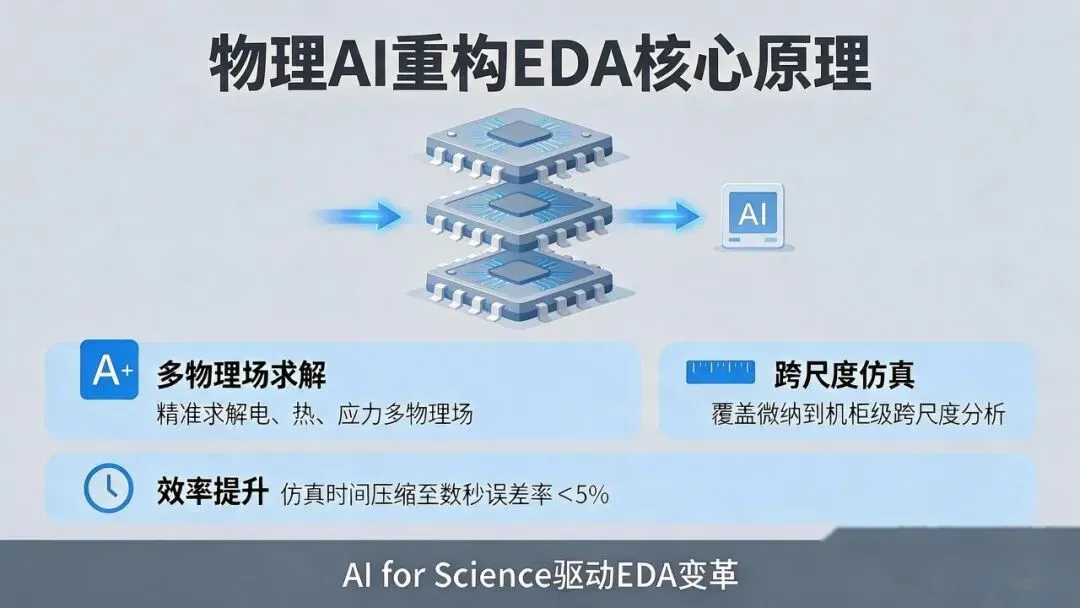

核心底层原理：跳出传统EDA的“数值求解器路径依赖”

传统多物理场EDA的技术壁垒，本质是海外巨头数十年积累的BEM/FEM/FDM数值求解器优化经验、千万级网格计算的算力调度能力，以及和代工厂深度绑定的工艺校准数据体系。后发厂商如果沿着这条路径追赶，至少需要投入百人级研发团队、耗时10年以上，完全不可能实现超车。

物理AI原生重构的核心逻辑，是用“物理信息神经网络+工业级真值锚定+自迭代优化闭环”的新范式，把仿真的核心逻辑，从传统的“离散网格迭代求解偏微分方程”，转化为“AI端到端推理+工业级工具真值校准”的全新体系，直接绕开传统求解器的技术壁垒，在保证工业级签核精度的前提下，把仿真速度提升2-3个数量级，实现对海外全栈EDA的降维打击。

这套范式的底层支撑是三大核心物理AI技术：

1. 物理信息神经网络（PINN）硬约束：将麦克斯韦方程、热传导方程、弹性力学方程作为模型训练的损失函数硬约束，让AI输出结果天然符合基础物理定律，从根源上消除大模型“幻觉”问题，保证所有预测结果不会出现违背物理常识的错误。
2.    代理模型加速框架：用小样本高价值仿真数据训练轻量化代理模型，替代99%的全数值求解器调用，把原本需要小时级的仿真计算压缩到秒级推理，彻底打破传统仿真的算力天花板。
3. 贝叶斯智能寻优闭环：通过AI自主规划参数搜索路径，自动迭代优化设计方案，不需要人工介入，在几十轮迭代内就能收敛到满足SI/PI/热多约束的全局最优解，寻优效率比传统人工遍历提升10倍以上。

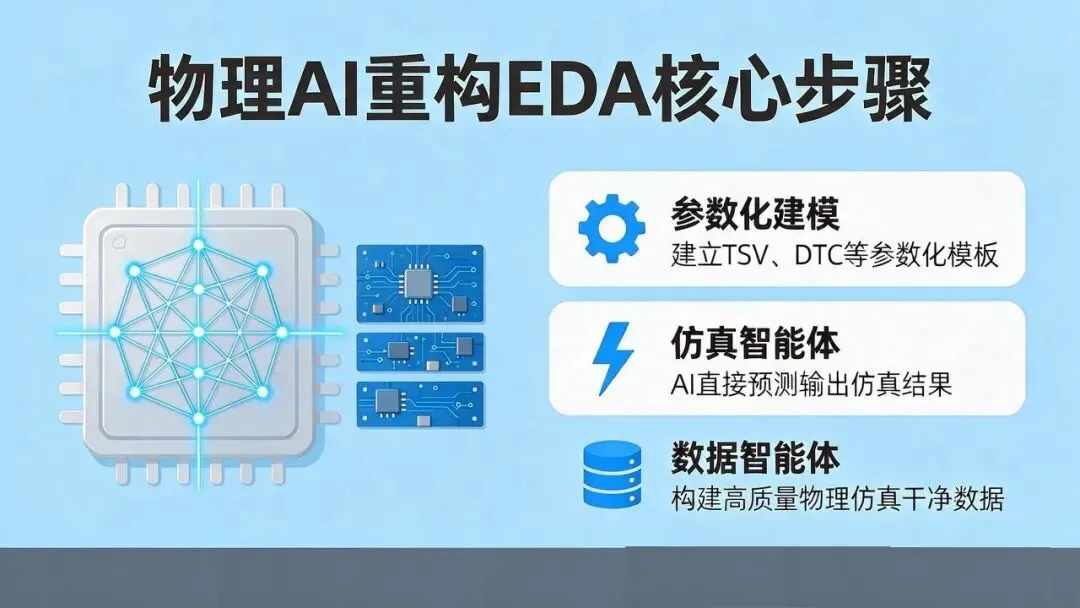

分阶段落地实施步骤

第一阶段：0门槛启动，3个月搭建高可信数据集底座

完全不需要自研多物理场求解器(有更佳)，用成熟工业级工具快速完成原始数据积累：

• 接入经过代工厂工艺认证的Synopsys HFSS、Ansys Q3D、国产芯和AetherEM等签核级商用求解器作为真值生成底座，通过自动化API批量生成仿真样本，一周内即可产出百万级覆盖全参数空间的3DIC的仿真数据。
• 搭建三层数据校验流水线：首先通过物理规则硬校验过滤所有违背基础物理定律的异常样本，再用不同算法的两款求解器做交叉复现校验，两款工具结果误差大于3%的样本直接剔除，最后所有样本的几何、材料参数严格对齐代工厂PDK工艺窗口，确保所有数据100%符合制造能力边界。
• 补充开源公开数据集：复用IEEE公开的3DIC测试结构实测数据、开源的公开仿真样本，快速覆盖极端边界场景，用极低的成本完成初始数据集搭建。

第二阶段：6个月推出最小可行AI仿真原型

基于高可信数据集训练物理AI代理模型，完成核心能力验证：

• 针对3DIC寄生参数提取、S参数快速计算这两个最刚需的细分场景，训练专属PINN代理模型，在95%精度保留率的前提下，把仿真推理速度做到传统求解器的100倍以上，输出结果和商用签核工具误差控制在2%以内。
• 搭建“AI粗筛+求解器锚定”的双层寻优架构：AI先在数秒内把百万级高维设计空间压缩到几十组高价值候选解，再调用商用求解器仅对候选解做全精度真值校验，通过贝叶斯优化动态迭代更新模型，形成完整的寻优闭环。
• 对接现有引擎的输入输出接口，让AI模型直接读取DEF/LEF布局文件，输出和传统工具完全兼容的寄生参数网表，无需修改用户现有设计流程即可直接使用。

第三阶段：12个月完成量产级工具打磨

接入代工厂实测数据闭环，拿到工业级落地资质：

• 联合代工厂、头部封测厂设计特殊多组覆盖关键边界场景的3DIC链路测试结构，通过一次低成本流片拿到真实探针台实测数据，用这批高精度小样本数据微调AI模型，把整体预测和真实流片的偏差缩小到1%以内，达到工业签核精度要求。（烧钱能解决的问题那在我们制度的优势下都不是事）
• 开发Agentic EDA智能体调度层，自动调度AI仿真、布局布线、寄生提取、结果分析全流程任务，不需要人工在多个工具间切换，实现3DIC互连设计从参数探索到最终签核的全自动闭环。
• 对接国产主流工艺的PDK，拿到代工厂官方工艺认证，推出面向3DIC场景的专属AI仿真工具，快速打入国产AI芯片、先进封装厂商的供应链。（团结就是力量，团结就是胜利）

第四阶段：24个月构建新范式生态壁垒

从单点工具升级为全栈3DIC智能设计平台，实现对海外巨头的反超：

• 基于落地客户的流片实测数据持续回流迭代，形成“用得越多、精度越高”的正向飞轮，让AI模型对国产工艺的贴合度逐步超过海外通用商用求解器。
• 扩展能力边界，把电磁仿真能力延伸到热-应力-电磁多物理场耦合场景，打造全球首个AI原生的3DIC多物理场协同优化平台，仿真效率比Synopsys 3DSO.ai高3倍以上（必须吹一下牛逼，毕竟大模型DeepSeek是全世界无敌的厉害）。
• 联合国内代工厂、芯片设计公司发起物理AI EDA创新联盟，建立国产3DIC智能设计的新行业标准，彻底跳出海外传统EDA的生态绑定，构建属于自己的下一代EDA生态壁垒。

长期竞争力壁垒

这套路径完全绕开了传统EDA“重投入、长周期”的追赶陷阱，用不到传统全栈EDA 1/10的研发成本，3年时间就能在3DIC这个核心赛道，打造出效率远超海外巨头的下一代工具。最终形成的核心竞争力，是海外巨头短期内无法复制的（除了他们缺电以外，还有钱多买买买，我们卖一套给他当无间道）：

• 物理AI原生的架构优势，让工具的仿真速度、寻优效率天然领先传统基于数值求解器的产品一个量级，在HBM4、40G UCIe等超高速3DIC场景下，形成降维打击。
• 深度绑定国产工艺的数据闭环，让AI模型对国内先进制程的适配性远超海外通用工具，在国产替代的大趋势下，快速占据国内3DIC设计的核心市场。
• 完全自主可控的技术路线，不受海外EDA工具出口管制限制，成为国内先进封装产业链不可替代的核心工具。
