一、PCB需求展望

大摩预计，2025–2030年全球PCB市场规模将以18%的复合年增长率扩张，从约580亿美元增至约1,350亿美元。大摩预计，这一增长几乎完全由AI和数据中心基础设施推动。

如下图表5所示，AI/数据中心相关PCB需求预计将从2025年的约130亿美元增至2030年的约860亿美元，增长超过6倍；其占行业收入的比重将从约20%–25%升至约64%。按照我们的估算，到2030年，AI/数据中心应用基本贡献PCB行业全部净增长，而其他终端市场需求总体保持稳定。

大摩们预计，增长将广泛来自通用服务器、GPU服务器、定制ASIC服务器、网络交换机和光模块，背后由系统出货量增加以及计算集群持续扩张共同支撑。与此同时，单套系统的PCB价值量也将显著提高，原因包括板尺寸更大、层数更多、采用更先进材料、电气性能要求更严格，以及制造复杂度更高。更高的出货量叠加单系统PCB价值提升，构成我们预计AI/数据中心PCB需求到2030年快速扩张的核心基础。

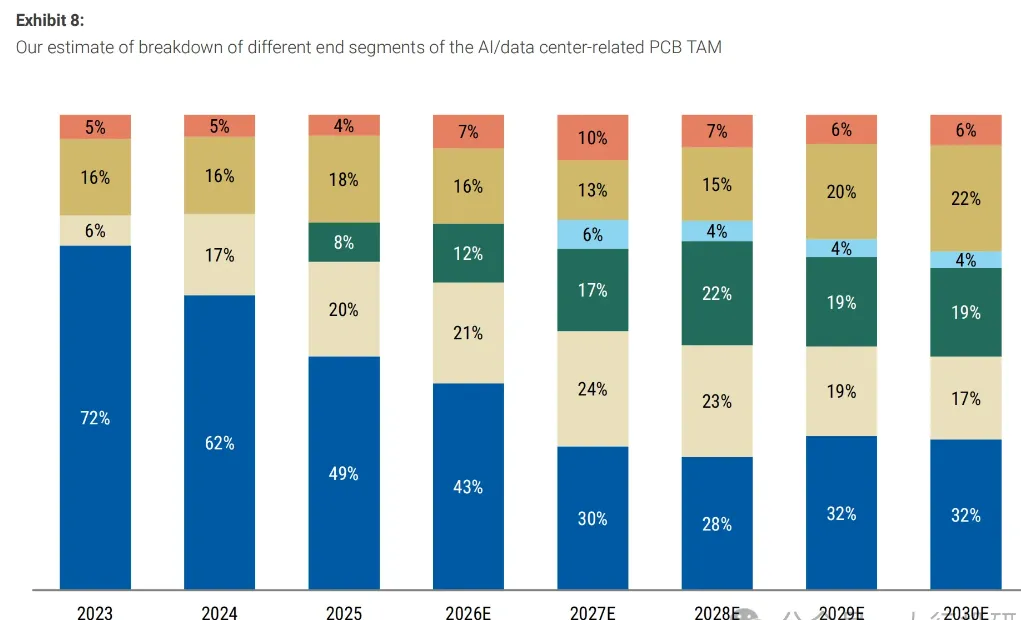

图表8：我们对AI/数据中心相关PCB 市场规模不同终端细分的估算

先进AI PCB制造需要更长的生产周期

先进AI服务器PCB的生产时间约为普通PCB的2.2倍。根据我们的假设，一块先进AI PCB从上游材料到交付的端到端周期约为100天，即14.6周；相比之下，传统多层PCB约为46天，即6.6周。两者相差约56天、也就是8周，这意味着先进AI PCB从生产到交付ODM所需的时间约为普通PCB的2.2倍。

• 大摩假设两类产品的运输时间相同，因此全部差异都来自先进AI PCB本身更长的制造周期。额外增加的生产时间大约包括：玻纤布生产多15天、CCL生产多11天、PCB制造多30天。

最主要的驱动因素是先进AI PCB更高的制造复杂度。包括低Dk+玻纤布和HVLP+铜箔在内的高性能材料，本身需要更长生产周期；不过这些材料通常并行生产，因此不会简单地逐项顺延、累加到总交期中。最大的差异来自PCB制造环节。

大摩的估算假设，一块NVIDIA级计算板需要22层和5次压合，而普通12–16层多层板通常只需1次压合。

每增加一次HDI Build-up循环，都可能需要再次经历叠层、压合、冷却、激光钻孔、镀铜或填孔、成像以及检测，完成后才能进入下一层序列。先进AI PCB还要求更严格的层间对准、更精细的线路、更严格的阻抗控制以及更全面的质量保障。综合来看，这些要求会拉长制造周期，同时增加良率损失和返工风险。

更多一手调研会议纪要和海外投行研报数据，扫码咨询

二、覆铜板（CCL）需求展望

大摩预计，2025–2030年全球CCL可服务市场将以约20%的复合年增长率增长，从约190亿美元增至约470亿美元。这一扩张同样将主要由AI和数据中心基础设施推动。

如图表10所示，我们预计AI和数据中心相关CCL市场将从2025年的约40亿美元增至2030年的约300亿美元，对应约47%的复合年增长率和超过7倍的增长。其占整体CCL市场的比重也将从2025年的23%升至2030年的63%。

按照这些假设，2025–2030年AI和数据中心应用将贡献CCL行业约280亿美元净增长中的约260亿美元，即约90%；其他终端市场需求则大致维持在150亿–180亿美元区间。

除了更高的系统出货量以外，由于板卡设计更复杂、层数更多、板尺寸可能更大，AI/数据中心应用的单系统CCL价值量也更高。这会推动更高的层压板用量，并加速高等级、低损耗、高速CCL的采用。

因此，持续扩张的计算集群、单系统CCL含量提高，以及产品结构向更高性能材料迁移，共同支撑AI和数据中心相关CCL需求到2030年的快速增长。

结构性增长驱动因素

更高等级的CCL能够降低介电损耗，并改善AI加速器、HBM、PCIe以及高速网络在高频环境下的信号完整性。

以NVIDIA平台路线图为例，早期八GPU HGX系统在Ampere和Hopper两代平台上主要采用M6/M7等级CCL。进入Blackwell后，M8成为NVL72系统的主要CCL等级。Rubin预计会再小幅升级：大多数PCB仍将使用M8，但部分板卡——例如中板（midplane）——将升级至M8.5。再往后看，我们预计Feynman将推动材料进一步升级至M9/M10。

这一演进反映出AI服务器不断提高的电气和散热要求。随着数据速率提升和功率密度上升，PCB层压材料在保持信号完整性、热管理和系统可靠性方面变得越来越关键。

但是，更好的材料并不会减少需要布设的电气连接数量。AI板卡正在变得更大、更复杂，拥有更宽的内存总线、更多加速器之间的互连、更高密度的BGA封装以及数千条高速信号。因此，设计人员需要增加信号层，为走线提供足够空间，同时维持受控阻抗、降低串扰，并为关键信号提供干净的接地参考。

AI系统的供电网络也变得越来越苛刻。这是因为加速器通常在低电压下消耗极高电流。增加电源层和接地层有助于降低电阻、电感和电压波动，同时也能改善电磁屏蔽和热扩散。

因此，更高等级的CCL与更高PCB层数是互补关系：更高等级CCL支持更快的信号传输，而更多的层数则用于承载更高的布线密度、更大的供电需求以及更复杂的系统结构。

三、MLCC需求展望

电容器，包括MLCC（多层陶瓷电容器），能够暂时储存电能，作用类似于“水坝”。它们是各种电子设备中不可或缺的元器件，广泛用于电脑、智能手机和汽车等产品，主要作用是抑制噪声并稳定电子电路中的电压。

MLCC可以在GPU、CPU和FPGA等半导体附近，对本地电源进行稳定。GPU、CPU和FPGA会以纳秒级速度反复开关，需要瞬间获得大电流。MLCC通过立即释放储存的电荷来满足这种瞬态电流需求，同时旁路噪声和电流波动等交流分量。由于MLCC具备低ESR（低等效串联电阻）和低ESL（低等效串联电感）特性，因此能够跟上先进半导体纳秒级的电流变化。

大摩估算，一块AI服务器主板大约使用15,000–25,000颗MLCC，约为通用服务器的10倍。大量MLCC会布置在GPU、ASIC等器件周围，而这些器件通常在约1.0V的低电压下运行。

随着半导体制程缩小，为提高电路运行速度，工作电压持续降低。但电压越低，极小的电压波动就越容易导致半导体误动作，因此电源稳定性要求也比过去更高。与此同时，随着AI服务器计算能力和功耗提升，对电容容量的要求也在增加，而电路板上可用于安装元器件的空间仍然有限。

因此，大摩预计，面向AI服务器/数据中心的“小型化、高容量、高附加值”MLCC产品销售增加，将成为推动MLCC需求增长的重要因素。这一趋势已经在头部供应商中显现：F3/26财年，AI/数据中心产品约占村田制作所MLCC销售额的10%–15%，约占太阳诱电的5%–10%；随着AI/DC MLCC销售快速增长，预计F3/27财年上述占比将分别升至20%–25%和约15%。

大摩估算，全球MLCC出货金额在2021年达到174.7亿美元，同比增长26.0%；随后连续两年下降，2022年降至143.2亿美元，同比下降18.1%，2023年降至126.4亿美元，同比下降11.7%；之后开始恢复，2024年增至133.0亿美元，同比增长5.2%，2025年增至146.7亿美元，同比增长10.3%。

大摩将2026年全球MLCC出货金额预测由174.3亿美元上调至184.8亿美元，同比增长26.0%；将2027年预测由208.9亿美元上调至221.6亿美元，同比增长19.9%；将2028年预测由242.5亿美元上调至257.3亿美元，同比增长16.1%。这一增长速度明显高于历史水平——2015–2025年全球MLCC出货金额复合年增长率仅为6.5%。AI服务器和数据中心应用中，小型化、高容量产品销售增加，预计将对未来增长加速作出重要贡献。

大摩预计，高附加值AI/DC产品的需求增长将在2026年下半年以后继续。更重要的是，MLCC出货金额的增长不应只来自出货量增加，还将来自产品结构改善。虽然同型号MLCC价格长期看仍可能逐步下降，但随着AI服务器/数据中心所需的小型、高容量、高附加值产品占比提高，综合ASP预计仍会持续上升。

近期日本贸易数据与这一产品结构效应一致。2026年6月，日本MLCC出口量同比增长6.5%，但出口金额同比增长31.5%，报告ASP同比增长23.5%。尽管贸易数据并不能完全准确反映同型号产品的实际价格变化，但大摩认为，与此前相比，同型号价格下降速度已经趋缓；与此同时，产品结构改善使综合ASP同比上升。

高端MLCC的供需也正在明显收紧。村田制作所2026年4–6月MLCC订单出货比达到1.47，为2004年以来最高水平，同时产能利用率已经约为95%。大摩认为，强劲的订单环境既反映了高附加值AI/DC产品需求旺盛，也反映出市场担忧未来缺货和涨价，因此通用产品出现了一部分预防性订单。在这一背景下，高附加值MLCC的单价预计仍会得到紧张供需的支撑。

AI 加速器的瞬态电流需求越来越高

现代AI加速器板卡上的峰值电流密度已经达到对电源传输网络（PDN）提出很高要求的水平。AI工作负载高度动态，会造成快速的电流跃迁（高di/dt），并引发持续时间从亚微秒到数微秒的电压瞬变。

随着加速器功率继续提高，而工作电压仍维持在极低水平，要在越来越严格的容差范围内维持电压稳定，已经成为关键设计挑战。在这些瞬态事件发生时，电源传输网络必须在稳压器完全响应之前提供大量电荷。

因此，板卡设计正在增加本地去耦电容量，以满足瞬态负载需求并维持电源完整性。这一趋势正在推动47µF、100µF以及更大容量MLCC的采用，同时传统高频去耦电容仍然存在。结果是，每颗加速器、每个机架安装的总电容量增长速度快于MLCC颗数，反映出需求重心正在从“单纯增加元件数量”转向“提高高容量元件含量”。

这一判断也与大摩此前针对VR200相较GB300的MLCC含量供应链调研结果一致。

Rubin平台显著提高MLCC数量与价值量

大摩预计，一套VR200 NVL72机架的MLCC总颗数相较GB300 NVL72机架将增加约80%。按我们的估算，一套完整Rubin NVL72机架包含约570,000颗MLCC，而GB300 NVL72约为320,000颗。增长来自计算板和交换板MLCC含量提高，同时整个系统增加了更多PCB内容，包括CX9 Orchid等模块。

我们认为，颗数增长是机架MLCC总价值量预计提升182%的重要驱动因素之一。

除颗数增加外，更高容量MLCC的产品结构升级解释了剩余的价值量提升。供应链调研显示，在完整配置的Rubin系统中，47µF及以上MLCC可能占总MLCC数量的30%以上，而GB300中这一比例低于20%。

这种产品结构变化显著提高了每个机架的总电容量和价值量。按照我们的假设，VR200机架中47µF及以上MLCC的需求量相较GB300增长约210%，而47µF及以下MLCC需求仅增长约50%。因此，高容量MLCC的增速明显快于整体MLCC颗数增速，与前述趋势完全一致。

大摩认为，2024年首次量化Cloud AI对MLCC行业机会时的判断明显低估了这一市场。当时我们估算，到2030年Cloud AI会为MLCC市场贡献约5.5亿美元的新增市场规模。

基于最新分析，以及我们对AI系统架构理解的明显加深和终端需求显著增强，我们现在认为这一规模会更早被超过：到2027年，AI服务器MLCC市场已经可能达到约9亿美元；如果AI基础设施需求持续超预期，到2030年市场规模应明显超过10亿美元。

47µF及以上的高容量MLCC很可能获得这一新增机会中不成比例的份额。我们的分析显示，47µF+产品可能占Cloud AI新增MLCC TAM的约50%–60%，仅这一部分就对应额外约5亿–6亿美元的市场机会。这既反映AI加速器系统对高容量器件的使用增加，也反映MLCC内容价值向更高附加值产品迁移。

从数量看，我们预计Cloud AI对47µF+ MLCC的需求将从CY25约40亿颗增至CY30约380亿颗。如此快速的增长将显著提高行业需求，并可能要求头部供应商大规模调整或扩充产能。

根据我们的行业交流，高容量MLCC市场仍高度集中在少数供应商手中，主要包括日本和韩国厂商，如村田制作所、太阳诱电和三星电机（SEMCO）。随着AI基础设施需求加速，这些产品的产能利用率可能进一步趋紧，并可能对其他终端市场和应用产生“产能挤出”效应。

如何理解AI服务器MLCC机会的行业意义

根据大摩的预测，到CY27，全球MLCC市场总需求约为4.36万亿颗，市场金额约183亿美元。按照我们的估算，届时AI服务器约占MLCC总颗数需求的3%，约占行业收入的5%。

从全行业角度看，这两个比例似乎不高，但我们认为这低估了AI机会的重要性。AI服务器需求在大约五年前几乎为零，如今增长速度远高于整体MLCC行业。更重要的是，其影响并不仅仅体现在市场规模本身，而是越来越多地影响行业产能分配。

我们认为，更关键的问题是AI需求对制造产能造成的压力，以及对其他MLCC品类可能产生的挤出效应。AI基础设施使用的高容量MLCC制造强度远高于主流MLCC产品，根据容量、电压等级和封装尺寸不同，往往需要数百层、甚至超过1,000层介质层；而消费电子中使用的许多普通MLCC层数明显更少。因此，每一颗高容量MLCC占用的制造产能相对于其颗数都明显更高。

因此，即使AI服务器在行业收入中的占比只有中个位数，其对应的产能消耗比例也很可能明显更高。随着AI相关需求继续加速，供应商可能会越来越多地把产能转向高价值产品，从而进一步收紧其他细分市场的供给，并对更广泛的MLCC产品价格形成支撑。

图表20：我们预计AI服务器MLCC需求约占2027年全球MLCC总需求的3%（按颗数）、

MLCC粉体（氧化钛 + 碳酸钡）

MLCC粉体：通常指以钛酸钡（BaTiO₃）为主的介电陶瓷粉体。MLCC粉体有多种生产工艺，但原材料通常是高纯氧化钛和碳酸钡。要制造AIDC所使用的高容量MLCC元件，需要高容量MLCC粉体。高容量粉体要求生产企业同时在纳米尺度上控制粉体特性、配方、微观结构以及批次间一致性，因此具有较高进入壁垒。目前，高容量MLCC粉体的生产仍主要由日本企业主导。

国瓷材料的MLCC粉体扩产计划：国瓷材料是中国少数MLCC粉体生产商之一，公司本身不从事MLCC元件业务。其主要客户包括三星电机（SEMCO），以及台湾地区和部分中国大陆MLCC元件生产商。截至2025年底，国瓷材料拥有约10,000吨消费电子级MLCC粉体产能。公司正在新增5,000吨面向汽车和AIDC用途的产能，并计划在2026年和2027年逐步爬坡这部分新增产能。

不同等级MLCC粉体价格差异显著

不同等级MLCC粉体之间的价格差异可以很大。根据国瓷材料披露，消费电子用MLCC粉体价格约为人民币60–70元/公斤，而汽车级和AIDC级MLCC粉体价格可在人民币80–200元/公斤之间。

我们认为，上述价格相较日本MLCC粉体同行的ASP仍存在明显折价。根据行业数据，视MLCC类型不同，MLCC粉体通常约占MLCC元件总成本的25%–45%。

中国MLCC粉体价格较稳定，利润主要由产能利用率驱动

消费电子级MLCC粉体价格一直较为稳定。即便在2020–2021年由消费电子需求推动的上一轮MLCC上行周期中，由于与下游MLCC元件客户存在长期合作关系，国瓷材料也并不容易上调MLCC粉体价格。

在当前由AIDC MLCC需求推动的上行周期中，从国瓷材料2026年上半年业绩看，我们仍未看到粉体提价。管理层并未排除2026年晚些时候提价的可能性，但也承认，任何潜在涨价都需要与下游客户进行谨慎协商。

国瓷材料MLCC粉体定价缺乏弹性，因此公司该业务的盈利能力通常更多取决于产能利用率和产品结构。我们观察到，自2020年以来，公司消费电子级MLCC粉体毛利率通常在30%–50%之间。

如果国瓷材料提高汽车级和AIDC级MLCC粉体占比，整体毛利率有望扩大，因为汽车级和AIDC级MLCC粉体的毛利率可能比消费电子级高约10个百分点。
