高精度磁通门电流传感器100问---德携电子技术总监二十年研发经验分享版

高精度磁通门电流传感器100问---德携电子技术总监二十年研发经验分享版

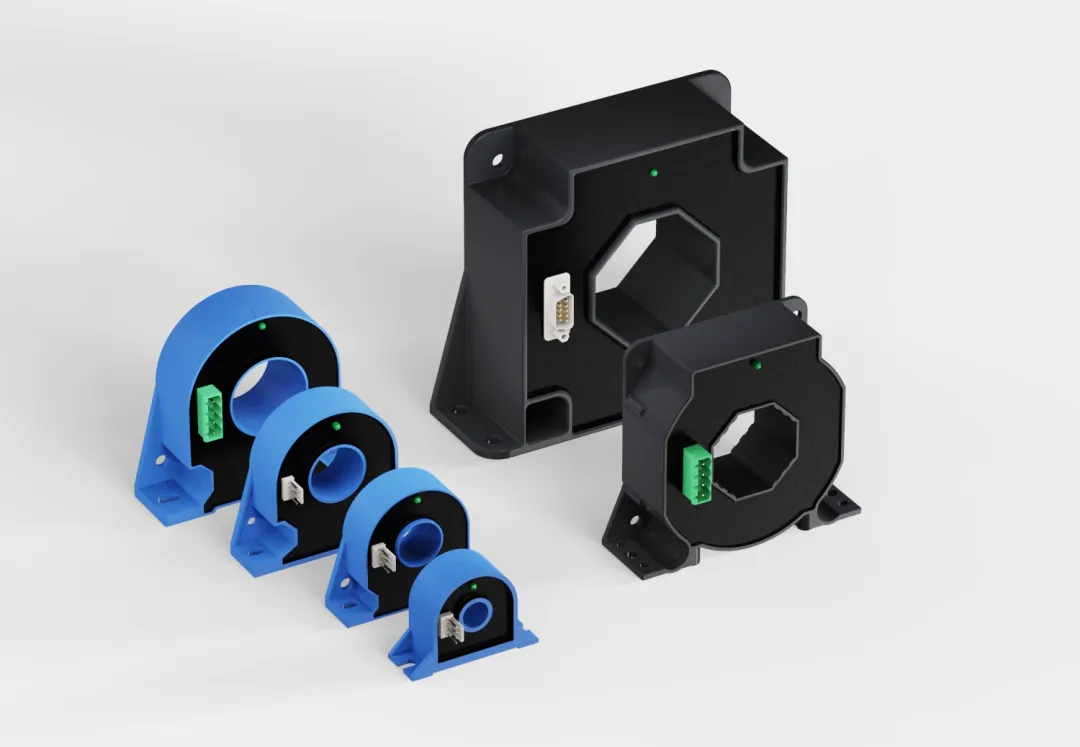

在电流精密测量领域，精度每提升一个数量级，往往意味着对材料科学、电磁拓扑与闭环控制理论的极限挑战。磁通门技术自诞生以来，虽以其“零漂移、高线性度”的理想特性被业界所向往，但长期以来，它也因激励噪声、磁芯一致性、温度补偿等工程难题，被束之高阁或仅应用于极少数高端实验室。

然而，随着新能源产业从“粗放式装机”迈入“精细化运营”时代，从蓄电池毫安级的自放电监测到储能系统ppm级的能量计量，行业痛点已不再满足于“有无监测”，而是直指“测不准、稳不住、受不了干扰”的深水区。

德携电子深耕磁通门技术研发二十载。我们深知，一款真正能打的高精度电流传感器，绝非芯片的简单堆砌，而是对磁芯材料的极致选型、对励磁退磁算法的精巧设计、以及对温度漂移与安装偏心的系统性免疫。

这100个问题，源自我们技术总监二十年如一日的研发笔记与现场实战，我们相信，这100个问题不仅是德携电子技术能力的宣言，更是推动中国精密测量技术从“跟跑”向“领跑”跨越的一块基石。

注意：由于市场上高精度磁通门电流传感器表现不一，问中涉及具体参数只适用于德携电子的高精度磁通门产品，所有呈现的电流偏差对应的是原边电流值，不是传感器输出值

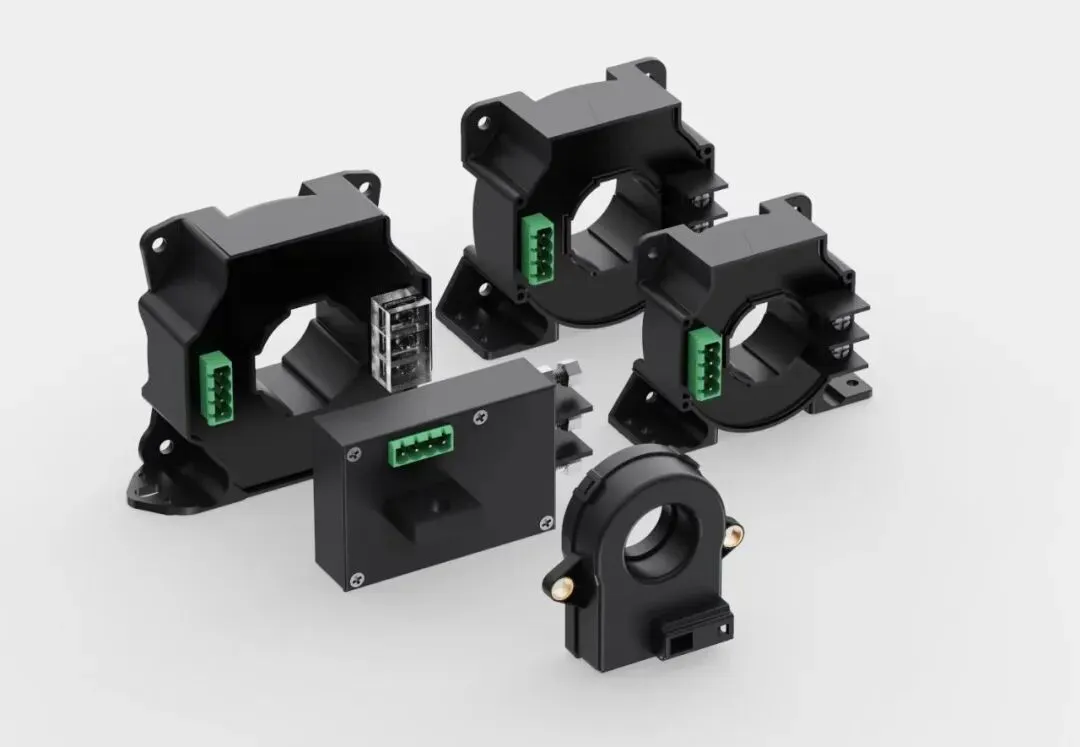

1、高精度磁通门电流传感器的精度是满量程精度还是当前精度？

答：由于零点偏置OFFSET的存在，需要一定电流以上才会是当前精度RD，如万一精度100A产品，需要10%以上量程是万一精度，10%以下偏差为1mA固定偏差

2、高精度磁通门电流传感器可以不可以做电压输出型？

答：一般输出都是电流输出型，但是也可以做成电压输出、数字输出、4-20mA输出等，但是其它输出的精度会有损失，不如电流输出型精度高

3、高精度磁通门是否有电缆偏心（不居中）的精度问题？

答：磁通门电流传感器由于没有气隙，电缆偏心不居中对精度影响很小，但是大电流测量时，偏心问题有可能造成传感器局部饱和，精度偏差严重

4、高精度磁通门电流传感器的砸比会影响精度吗？

答：传感器的输出砸比不会影响产品精度，但是过少的砸比会造成功耗加大，采样电阻发热严重，过多砸比会造成传感器体积增大，线圈寄生参数增大

5、高精度磁通门电流传感器超出量程会怎么样？

答：传感器一般会设置余量来应对，如果超出最大量程，激励振荡电路会被破坏，逻辑恢复电路接入，输出会周期性输出最大值和最小值，来寻找磁平衡点，超出量程的电流消失后，传感器恢复正常输出

6、高精度磁通门电流传感器抗干扰能力怎么样？

答：由于磁芯磁导率是空气的几十万倍并且没有气隙，传感器信噪比可以做到非常高，抗干扰能力会远远好于其它们类电流传感器

7、高精度磁通门电流传感器取样电阻该怎么选？

答：阻值选在规格书推荐电阻内，优先选择金属箔电阻，如果要求没有那么高可以选择温漂系数小的金属膜电阻，电阻功率需要是实际功率的一倍以上，

8、高精度磁通门电流传感器的采样电路怎么设计？

答：根据系统设计信号处理电路即可，主要是要注意共地干扰，信号地上不要走任何电流，要不然会影响传感器的零点偏置

9、高精度磁通门电流传感器的功耗（消耗电流）有多大？

答：一般为静态电流加上传感器的输出电流，静态电流在10mA~30mA左右，输出电流根据传感器的砸比来推算，但是要主要传感器多为双电源，正负电流消耗相同，正向电流消耗正向电源，负向电流消耗负向电源

10、高精度磁通门电流传感器线性度是多少？

答：线性度一般为精度的5倍，如万一的产品，线性度会达到20ppm，最高可做到1ppm

11、高精度磁通门电流传感器分辨率有多少？

答：分别率以做到1mA，更高的分别率需要特殊定制

12、高精度磁通门电流传感器有剩磁吗？

答：会有剩磁，但是可以控制到比较小的值，一般可以做到2mA以内，更小的剩磁也可以特殊定制

13、高精度磁通门电流传感器零点最小可以做到多少？

答：最高可以做到0.1mA以内，普通的高精度产品在1~5mA左右

14、高精度磁通门电流传感器体积可以做小吗？

答：磁通门电流传感器由于电路和结构会比较复杂，体积会比霍尔稍大，但是随着磁通门技术的进步，现在体积和霍尔可以做到一样

15、高精度磁通门电流传感器可以做高带宽吗？

答：最高带宽可以做到10M，常规产品也可以做到500Khz，主要是受到磁芯线圈的寄生参数影响

16、高精度磁通门电流传感器响应时间是多少？

答：常规产品为1us，高频产品可以做到100ns

17、高精度磁通门电流传感器怎么实现这么高精度的？

答：传感器磁芯磁导率可以做到空气的几十万倍，不用开气隙，每安培电流可以达到1特斯拉以上的磁感应强度，信噪比非常高，对电路依赖小，加上闭环零磁通原理，全量程的线性度和精度

18、高精度磁通门电流传感器的供电电压怎么选？

答：说明书一般已经规定了供电电压，供电电压的大小会影响到传感器的量程和工作状态，不可随意改变，电源一般选择纹波和噪声小的开关电源，要求高的地方可以选择线性电源

19、高精度磁通门电流传感器受到冲击电流会怎么样？

答：量程内会完全跟随，超出量程后逻辑电路会接入，传感器输出最大值，冲击电流消失后，传感器输出恢复正常，传感器内部都会加保护器件来防止冲击电流损坏电流传感器。

20、高精度磁通门电流传感器会不会很贵？

答：普遍磁通门电流传感器会比霍尔和分流器会贵不少，但是磁通门产品的普及，很多系列的价格已经优于霍尔产品

21、高精度磁通门电流传感器可以做单电源吗？

答：可以做单电源，但是单电源磁通门最大只能做到几百A，更大电流的磁通门参数只能用双电源供电

22、高精度磁通门电流传感器最大和最小量程范围？

答：最小可以做到uA级，最大可以做到10万A，这还是市场已经出现过的量程，并不是磁通门产品的极限

23、高精度磁通门电流传感器温漂是多少？

答：闭环原理的传感器灵敏度只受砸比影响，几乎不会有温漂，零点温漂可以做到2mA以内，但是使用时，取样电阻、ADC和参考电压会引入温漂

24、高精度磁通门电流传感器会饱和吗？

答：超出量程会饱和，但是表现和霍尔不一样，霍尔饱和后会一致保持输出最大值，而磁通门产品会最大值和最小值来回翻转，来寻找磁平衡点，原边电流正常后，都会恢复

25、高精度磁通门电流传感器内部构成部分是什么？

答：主要是电路板和磁芯线圈，只是磁芯线圈会比较复杂，有振荡线圈、退耦线圈、交流感应线圈和电流反馈线圈，但是没有类似霍尔芯片这样的磁敏感器件

26、高精度磁通门电流传感器工作不正常该怎么分辨？

答：正常工作指示灯会熄灭，输出表现多为无输出或最大输出值和最小输出值来回翻转

27、高精度磁通门电流传感器的灯珠是什么作用的？

答：这个是工作状态指示灯，亮的说明传感器是在正常工作状态，不亮说明工作不正常

28、高精度磁通门电流传感器的额定量程和最大测量范围的关系？

答：一般最大测量范围是额定测量范围的1.2倍，工作电流最好都在额定量程内，把最大测量范围做为余量，避免超出范围后造成测量不准确

29、高精度磁通门电流传感器有用到专门的芯片吗，类似霍尔芯片？

答：有类似霍尔芯片类似磁通门芯片，但是高精度磁通门电流传感器德磁环就时磁敏感头，无需专门的磁敏感器件，其它都为常用器件

30、高精度磁通门电流传感器断开连接，通入大电流会不会损坏传感器？

答：不会，内部有保护器件吸收磁耦合的能量

31、高精度磁通门电流传感器接错线会不会损坏？

答：会，接错线有一定几率损坏传感器，在通电前一定要检查接线顺序，过压也导致传感器损坏

32、高精度磁通门电流传感器长期运行会漂移吗？

答：电流输出型不会，电压输出型或者数字输出型会因为采样电阻的漂移而发生时漂

33、高精度磁通门电流传感器会对原边电路产生干扰吗？

答：传感器内部振荡会引起磁通变化，会导致原边电缆产生发生磁耦合产生感应电压，但是一般高精度磁通门电流传感器都会有退耦线圈，抵消振荡电流产生的磁通，消除对原边电缆的干扰

34、高精度磁通门电流传感器的内激励振荡频率是多少？

答：不同传感器振荡频率不一样，由于存在退耦线圈和交流感应线圈，振荡频率不会对性能产生影响，所以说明书中不体现振荡频率

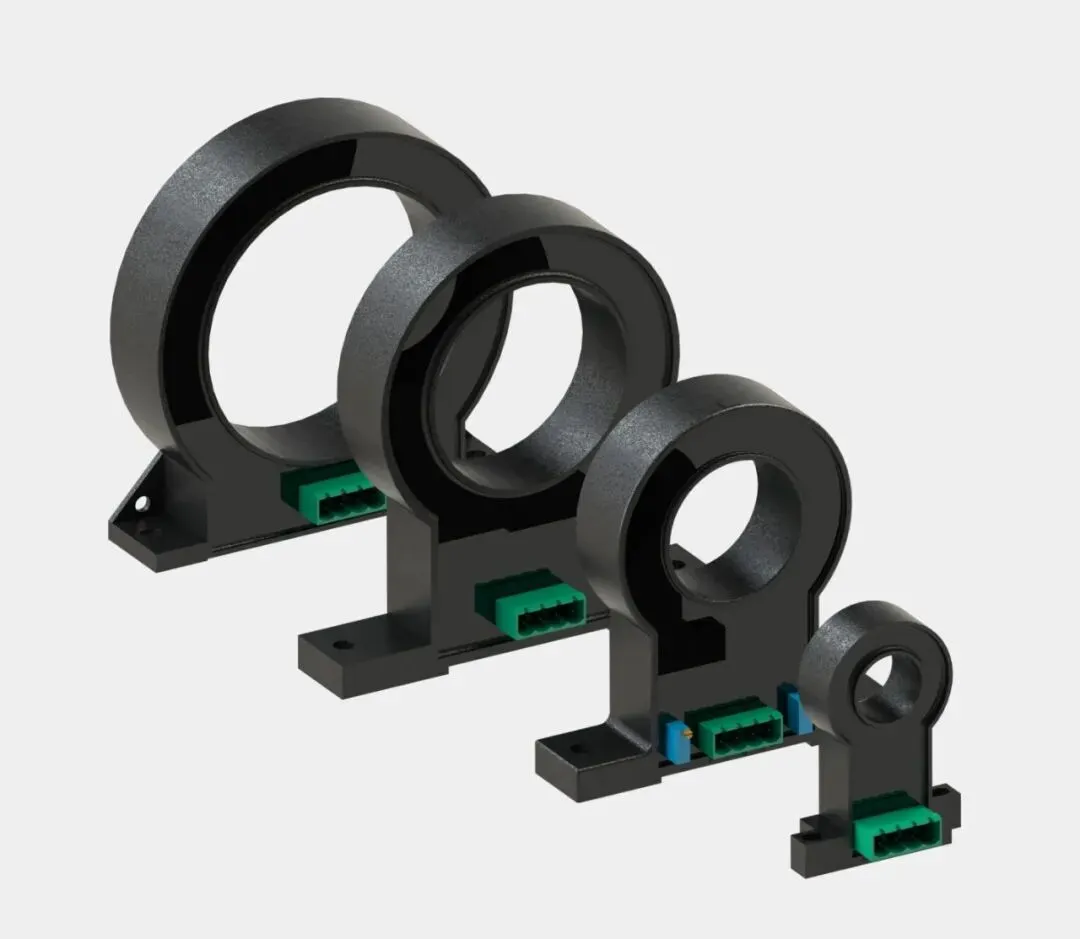

35、高精度磁通门电流传感器的精度和孔径大小有关系吗？

答：有关系，孔径越大产品越难做，但是不管大孔径还是小孔径，都会复合规格书的参数

36、高精度磁通门电流传感器的地线（0V）线一定要接吗？

答：必须接，很多闭环霍尔不需要接0V线，这个也只闭环霍尔一个特例，常规传感器0V必须要接，不接会引起传感器输出不正常

37、高精度磁通门电流传感器可以做数字输出型吗？

答：可以做数字输出，取样电阻、ADC，参考电压都会在传感器内部，虽然使用比较方便，但会牺牲实时性，价格也会比较贵

38、高精度磁通门电流传感器可以测试漏电流吗？

答：可以测试交直流漏电流，精度高带宽高，也是大家比较熟悉的高精度B型漏电流

39、高精度磁通门电流传感器的隔离耐压等级是多少？

答：一般5KV左右，更高耐压会在一些特殊型号中

40、高精度磁通门电流传感器可以测试火线和零线在一起的电缆电流吗？

答：不行，零线和火线的电流代数和为零，传感器会认为没有电流，只能测试单根电流

41、高精度磁通门电流传感器磁芯材料是什么？

答：一般为高导磁率的纳米非晶材料，如果指定可以做坡莫合金材料

42、高精度磁通门电流传感器和零磁通电流传感器有什么区别?

答：零磁通并不是感应原理，只是传感器的信号处理方式，磁通门传感器也使用了闭环零磁通来实现高精度测量的

43、高精度磁通门电流传感器可以测试交直流吗？

答：可以的，可以实时跟随原边电流波形

44、高精度磁通门电流传感器的相位误差是多少？

答：传感器无需励磁电流，不会造成相位误差

45、高精度磁通门电流传感器的噪声会有多大？

答：磁通门电流传感器信噪比非常高，噪声比其它门类传感器要小非常多，但是如果退耦线圈匹配不到位，也会引入噪声

46、高精度磁通门电流传感器长时间过载会不会坏？

答：不会，内部有保护电流防止过载导致的电流传感器损坏

47、高精度磁通门电流传感器和其他门类电流传感器比的优势是什么？

答：精度、线性度、温漂等性能有非常明显，但是小电流时的精度和抗干扰能力优势会更大，并且长时间稳定无漂移

48、高精度磁通门电流传感器可以使用多长时间吗？

答：如果选取的参数合理，使用15年以上都是可以的

49、高精度磁通门电流传感器的输出信号可以长距离传输吗？

答：电流输出型可以，但是也需要使用屏蔽线缆

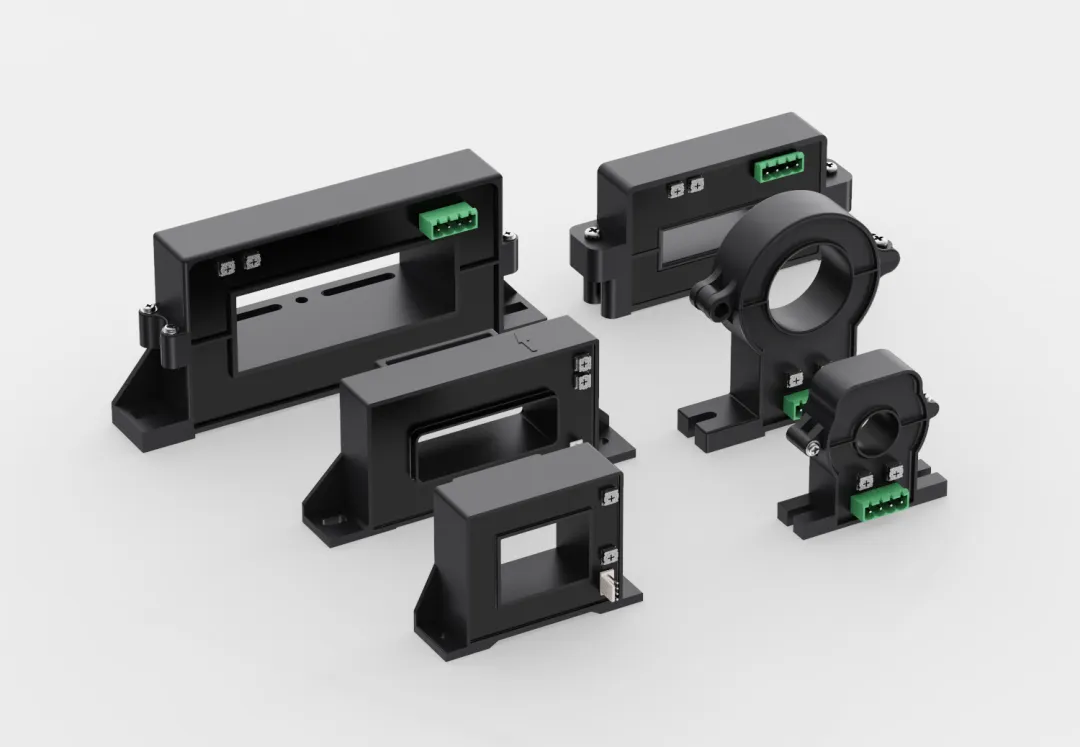

50、高精度磁通门电流传感器可以做方形的吗？

答：可以做成方形，精度不会损失，但是价格会比圆孔的要高一些

51、高精度磁通门电流传感器安装位置要注意什么？

答：尽可能远离大功率开关干扰源，远离恒磁干扰源，远离铜排折弯处，项线距离尽量远，铜排电缆尽量居中，基本和霍尔传感器要求一样，但是同样环境下，表现会远远由于霍尔传感器

52、高精度磁通门电流传感器可以做成可拆卸的吗？

答：可以做成可开合式的，但是精度会下降，价格也会比较贵，除非不得不用开合式的，尽可能使用闭口的

53、高精度磁通门电流传感器会受到项线之间的相互干扰吗？

答：影响非常小，但相线之间尽量远离

54、高精度磁通门电流传感器的温升是多少？

答：温升与消耗功率和散热面积有关，一般来说不会超过10℃

55、高精度磁通门电流传感器需要多久校准一次？

答：传感器时漂非常小，不用为电流传感器单独校准，可以随系统校准就行

56、高精度磁通门电流传感器小电流没问题，加大电流就不正常工作是什么原因？

答：遇到这个状况，大概率是没有接0V线，接线问题也是传感器90%在客户端遇到的状况，很多客户已经习惯闭环霍尔的接线方式

57、高精度磁通门电流传感器过载之后，精度会不会受到影响？

答：会引入极小的剩磁，误差在1mA左右

58、高精度磁通门电流传感器十万分之一、万一、万五的产品原理结构一样吗？

答：电路和结构都有明显的区别，价格差距也非常大

59、两台磁通门电流传感器并联安装，距离太近会不会对彼此影响

答：传感器之间不会干扰彼此，但是他们测量的原边大电流会对挨得近传感器造成一定的影响，能远离尽量远离

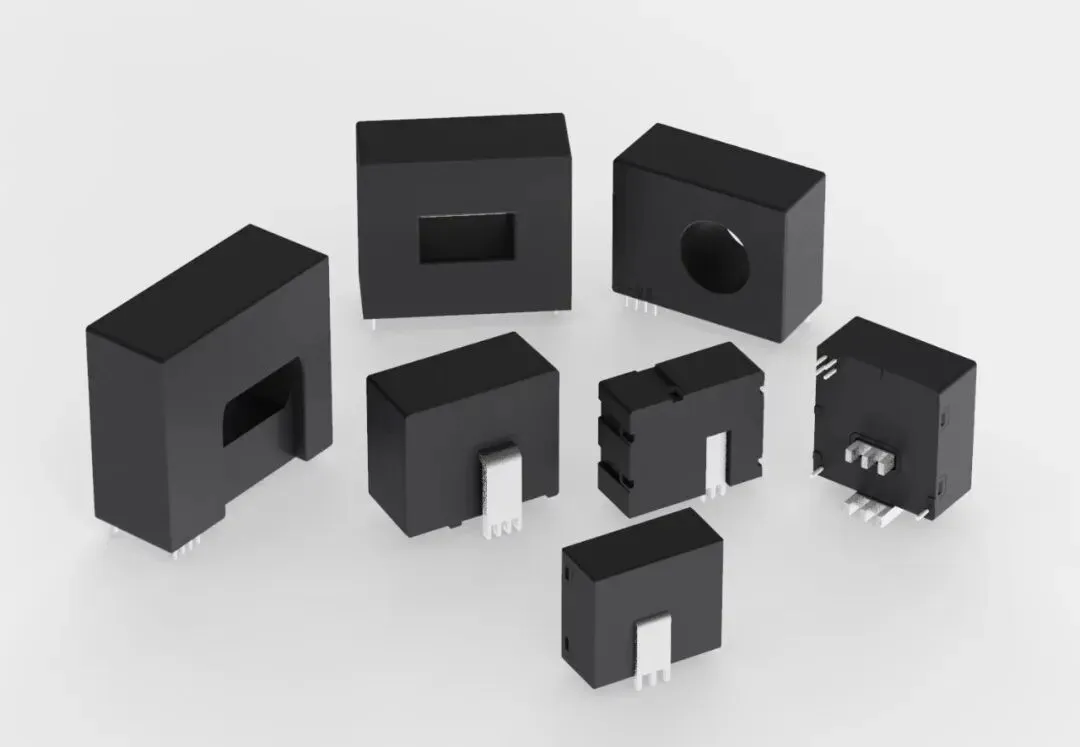

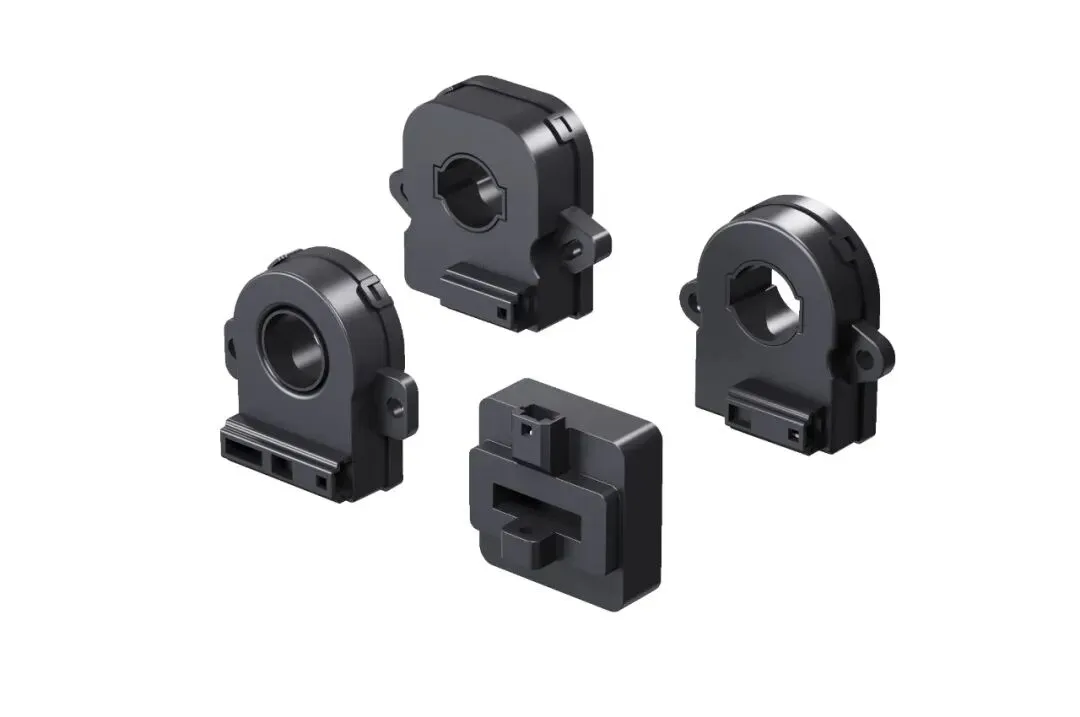

60、板载式磁通门和普通磁通门电流传感器有什么区别？

答：体积更小，安装方式不一样，精度和性能是一样的

61、高精度磁通门电流传感器的工作温度范围？

答：一般为-40℃~85℃，做开发实验时，测试到-55℃~125℃也能正常工作

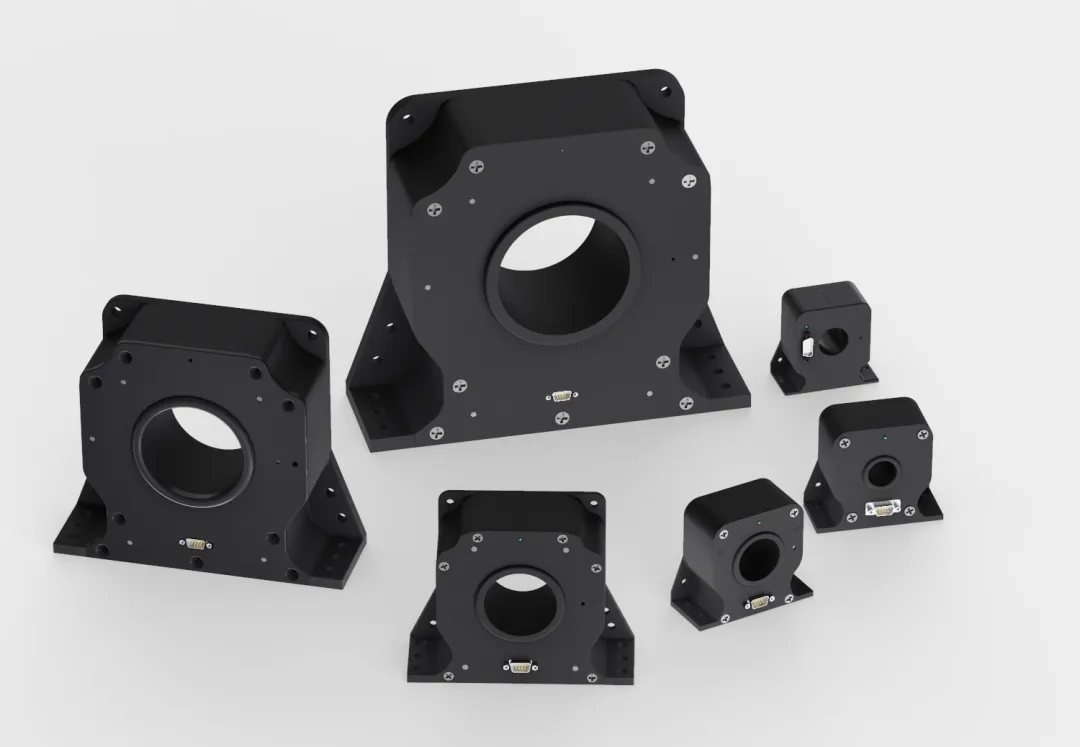

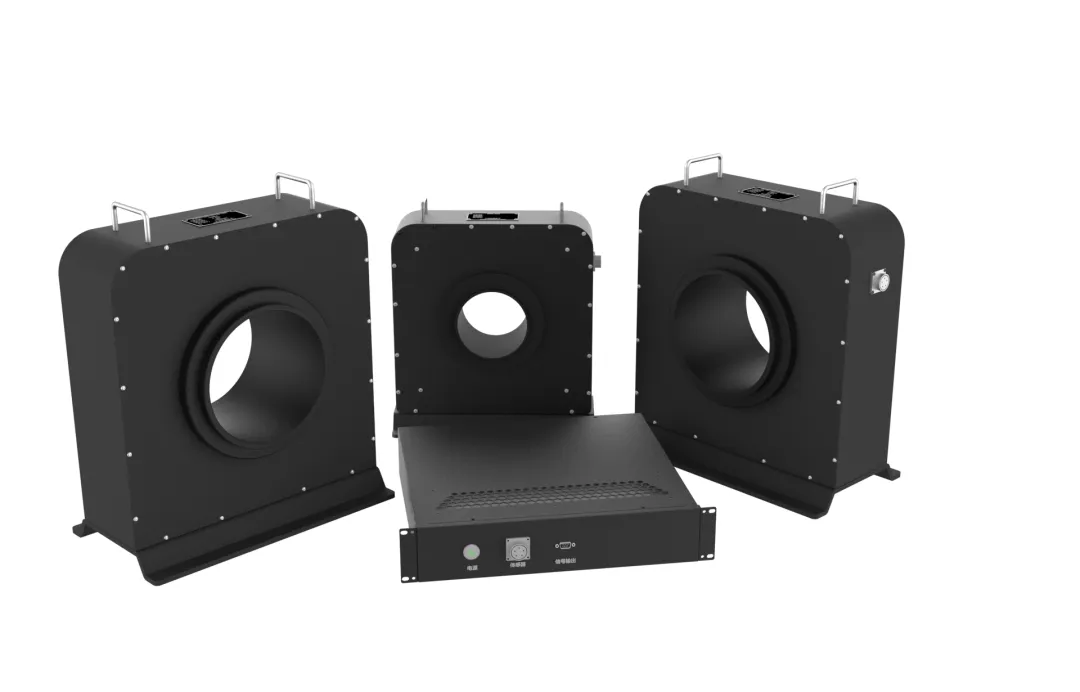

62、金属外壳的高精度磁通门电流传感器有哪些优势？

答：有更强的抗电磁干扰性能，但是一般使用金属外壳的，也会做更多的冗余，精度做的也更高，价格也会高不少

63、高精度磁通门电流传感器厂内是如何校准标定的？

答：万一以下的都是直接用原表法，万一以上的都是用比较法，标准传感器送中国计量院标定

64、高精度磁通门电流传感器该如何选型？

答：要考虑东西比较多，如量程、精度、供电、结构、成本等等，可以直接和厂家沟通，提出需求，厂家为提供支持选型

65、±12V、±15V、±24V供电的高精度磁通门电流传感器有什么区别?

答：不同供电主要是考虑到传感器的测量范围，一般量程越大的传感器供电电压越大，支持±12V的一般不支持±24V，±24V产品也不支持±12V，±15V绝大部分产品会支持

66、高精度磁通门电流传感器的应用场合有哪些？

答：基本上测量电流的地方，都可以使用磁通门传感器，但是现在应用最广的领域会在核磁共振、计量设备、电池测试设备、高精特种度电源等

67、高精度磁通门电流传感器的实现原理是什么？

答：这个解释起来比较累赘，需要了解的可以去找一些资料，会比较详细

68、高精度磁通门电流传感器使用的元器件全部是高精度的吗？

答：传感器精度非常高，但是并不需要高精度器件来保证精度，是通过原理的优势来实现高精度

69、高精度磁通门电流传感器的连接端子是固定的吗？

答：并不是固定的，大多是应用习惯，如果需要特殊要求，可以选择定制

70、高精度磁通门电流传感器可以多路输出吗？

答：可以，但是实现起来会比较复杂，可能还是使用两只传感器的成本低，一般不建议

71、高精度磁通门电流传感器代替闭环霍尔电流传感器时要注意什么？

答：除了接线方式有点区别，其它都可以直接替代

72、高精度磁通门电流传感器可以绕多圈测试吗？

答：可以，但是绕圈需要均匀，不要绕在单边，会引起磁芯的局部饱和

73、高精度磁通门电流传感器灌封的胶水是什么？

答：多为5：1的聚氨酯，极少会有环氧树脂，不好的环氧树脂有可能造成电化学迁移，所以很多厂家干脆就不在使用环氧树脂

74、高精度磁通门电流传感器的输出信号需要滤波吗？

答：可以根据系统需求来滤波，但是传感器没有硬性的滤波要求

75、高精度磁通门电流传感器可以测试三角波、方波、脉动直流等波形吗？

答：可以，传感器实时跟随任何波形，但是选型时要注意传感器的带宽

76、振动、高低温、湿度等运行环境对高精度磁通门电流传感器的影响？

答：性能不会受影响，机械性能需要验证

77、高精度磁通门电流传感器可以测量屏蔽电缆的电流吗？

答：可以，产品使用的是安培环路定律，磁场的产生是通过磁芯的电流代数和，屏蔽电缆并会影响测量

78、高精度磁通门电流传感器测量电流的精度和原边电缆的电压大小有关系吗？

答：耐压范围内，电流测量精度与电压大小无关

79、高精度磁通门电流传感有哪几种失效模式？

答：线圈断裂多表现为无输出，电路失效多为输出最大值和最小值来回翻转，不接0V会导致小电流正常，测量大电流时输出最大值和最小值来回翻转，任何失效灯珠都会灭

80、高精度磁通门电流传感器的连接线需要用屏蔽线吗？

答：有条件下最好使用屏蔽线缆

81、高精度磁通门电流传感器可靠性怎么样？

答：高精度磁通门电流传感器在1970年代已经使用在离子加速等领域，后续发展也多在一些可靠性要求非常高的领域，如可控核聚变、核磁共振和特种电源等，主要是磁通门传感器无需类似霍尔芯片等特异性器件，原理可靠性非常高

82、高精度磁通门电流传感器生产工序会不会特别复杂？

答：只有绕线工艺会稍微复杂一些，生产时反而不用去处理类似霍尔芯片这个样的特异性器件，产品一致性也非常高，生产工艺反而更加简单高效

83、高精度磁通门电流传感器测量铜排电流和测量线缆电流会不一样吗？

答：会影响产品的隔离耐压，不会对性能产生影响

84、高精度磁通门电流传感器会不会应为精度太高而不稳定？

答：不会，磁通门电流床传感器的稳定性和可靠性都非常高，高精度只是它最小的优势，稳定性、抗干扰、环境适应性才是它最大的优势

85、高精度磁通门电流传感器实际使用时精度会受哪些因素影响？

答：主要的精度影响在传感器的采样电路，相线间干扰、偏心、外磁干扰影响比较小

86、高精度磁通门电流传感器可以做成磁芯与电路板分离吗？

答：可以，可以在一些更换不方便的场景，磁芯线圈不良概率非常小，通过分体式方式，可以直接更换电路板

87、高精度磁通门电流传感器有什么劣势吗？

答：贵是它最大的劣势，也是磁通门传感器应用不如霍尔的主要原因，其它无明显劣势

88、高精度磁通门电流传感器在应用端为什么看到那么少？

答：磁通门电流传感器和霍尔传感器问世时间相差不大，但是两个传感器的发展路线不一样，磁通门传感器往一些高端领域发展，价格也越来越高，在工业领域使用也越来越少，但是工业领域对精度也越来越高，对磁通门传感器也变成了强需求，很多磁通门产品价格也做到比闭环霍尔低

89、高精度磁通门电流传感器最高精度可以做到多少？

答：有厂家宣传可以做到1ppm，但是没有仪器设备可以去标定，可以可靠标定的最高精度为10ppm，也就是十万分之一的产品

90、高精度磁通门电流传感器国内做的厂家多吗？

答：现在国内做高精度磁通门电流传感器的厂家也非常多，但是市场容量有限，大部分厂家规模非常小，甚至很多品牌是别人家的贴牌

91、高精度磁通门电流传感器使用时需要预热至稳定吗？

答：不需要，传感器本身发热量非常小，产品温漂几乎为零，可以不用预热直接使用

92、高精度磁通门电流传感器的磁芯会被消磁吗？

答：磁通门传感器的磁芯为软磁材料，没有电流时磁场就是为零，也不会被消磁

93、高精度磁通门电流传感器可以长时期工作在最大量程吗？

答：可以，但是不建议，如果有这样的工况，可以选择量程更大的传感

94、高精度磁通门电流传感器可以在高原地区使用吗？

答：可以，耐压能满足要求的前提下，传感器的性能不会因为高海拔而衰减

95、高精度磁通门电流传感器有车规级的吗？

答：高精度磁通门电流传感器还没在乘用车普及，车规级的极少能碰到

96、高精度磁通门电流传感器可以做的智能化吗？

答 ：可以的，这个也是传感器的趋势，已经有非常多的厂家在做这方面的探索，但是需求场景还不多

97、高精度磁通门电流传感器怎么样才能减小功耗？

答：通过增加砸比，降低供电电压都可以减小功耗，但是会引入其它问题，传感器的高功耗和高精度是相生相伴的

98、高精度磁通门电流传感器EMC性能怎么样？

答：磁通门的抗干扰能力比其它门类的电流传感器都会高很多，也不会对外产生干扰

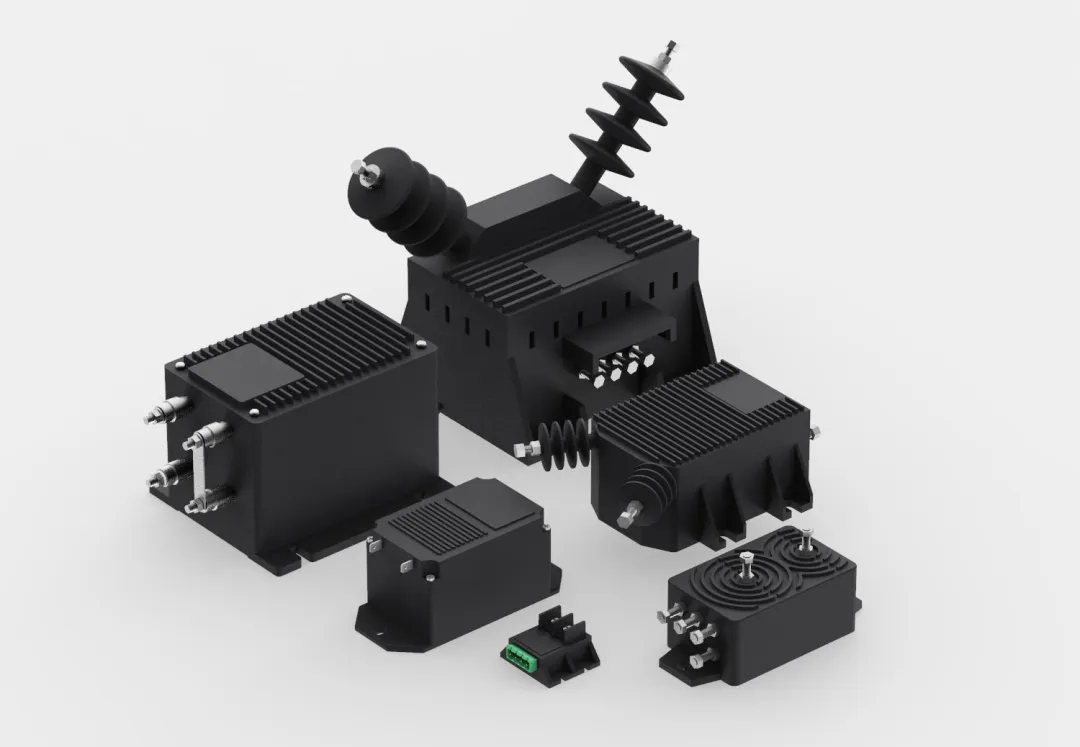

99、高精度磁通门电流传感器可以做成电压传感器吗？

答：可以，现在市面上的磁隔离电压传感器其实都是电流传感器，是通过转换电阻把电压转换成小电流，然后去测量这个电流来对应电压

100、高精度磁通门电流传感器可以做到大规模普及化吗？

答：一直在努力把高精度磁通门电流传感器做到在各行各业普及化，已经在一些需求强的领域做到了普及化，甚至做到比霍尔更好的性价比，但是很多领域对磁通门还比较陌生，使用比较少，没有量的前提下降本难度也会非常大。越来越多的领域对精度的要求在提高，磁通门的接受度相信也会一直提高。
