通过双网卡HMI[触摸屏]下载PLC程序

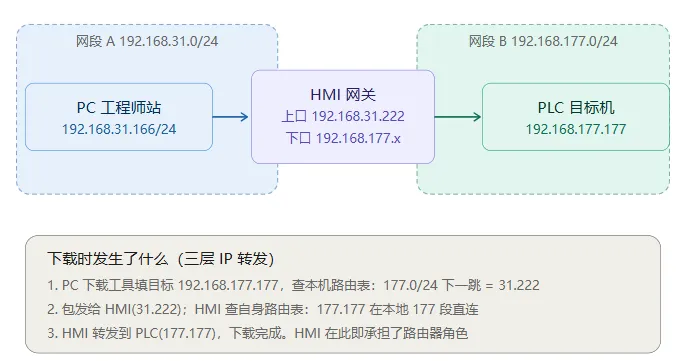

一句话：HMI 在这里就是网关（功能等价于路由器）

它至少有两个网口（或单口双 IP），一边接 PC 所在的 192.168.31.0/24（网段 A），另一边接 PLC 所在的 192.168.177.0/24（网段 B），并且内部开启了 IP 转发。所以中间那台 HMI 在转发层面就是一台路由器——你的 PC 把"去别网段的包"全交给它，它再帮你送到 PLC。

PC 是怎么"跨过去"的

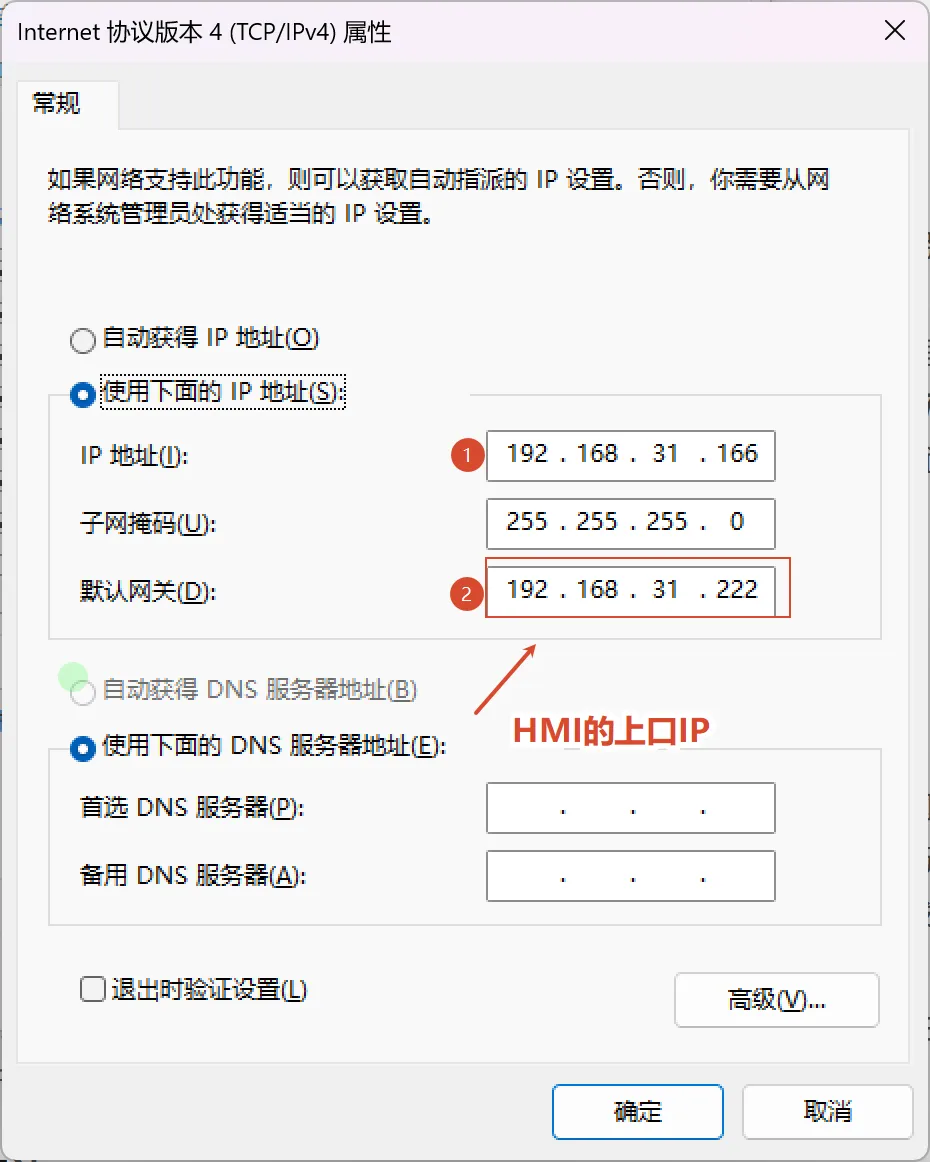

1. PC 的默认网关指向 HMI
   ： 192.168.31.222 就是 HMI 在 31 段的那个口。所以 PC 一看目标不是本段（177 段），所有包都扔给 31.222。
2. HMI 查自己的路由表转发
   ：HMI 上口在 31 段、下口在 177 段，它知道 177.177 在自己下口直连，于是把包从 177 口送出去。
3. PLC 回包原路返回
   ：对 Luban 下载客户端来说，目标就是 192.168.177.177，它根本不知道中间过了 HMI——这就是路由对终端透明。

这就是图下方那三行写的内容。

为什么 PC 不直接配 177 段，而要配 31.166 + 网关 31.222

因为物理接线决定了：网线插在 31 段（HMI 上联口 / 办公网），PLC 在另一头的 177 段（设备网），两段之间物理隔离，唯一的桥梁就是 HMI 的双网卡。如果 PC 强行配成 177.156/24，但网线还插在 31 段交换机上，PLC 在另一个物理网络里——ARP 学不到，照样不通。这正好解释了我之前那次诊断：当时 PC 在 177 段、PLC 却不在同物理网络，所以 ping 不通；现在改成 31 段走 HMI 中转，就通了。

两个容易混淆的点

• 你 PC 上的 IPEnableRouter=1 + Routing and Remote Access 服务，其实和 HMI 下载无关
  。那是让"Windows 自己当软路由"（PC 身后还挂着别的设备要借 PC 出网时用）。下载场景里 PC 只是个发起方，不帮别人转发包，所以这个开关是历史遗留、留着无害、但不是下载必需的。真正起作用的是 HMI 那台设备的转发。
• HMI 叫"网关"比叫"路由器"更准
  ：对 31 段的 PC 来说，31.222 就是它的默认网关；HMI 在网关位置做了三层转发，所以功能上等价于路由器。

现场排查口诀

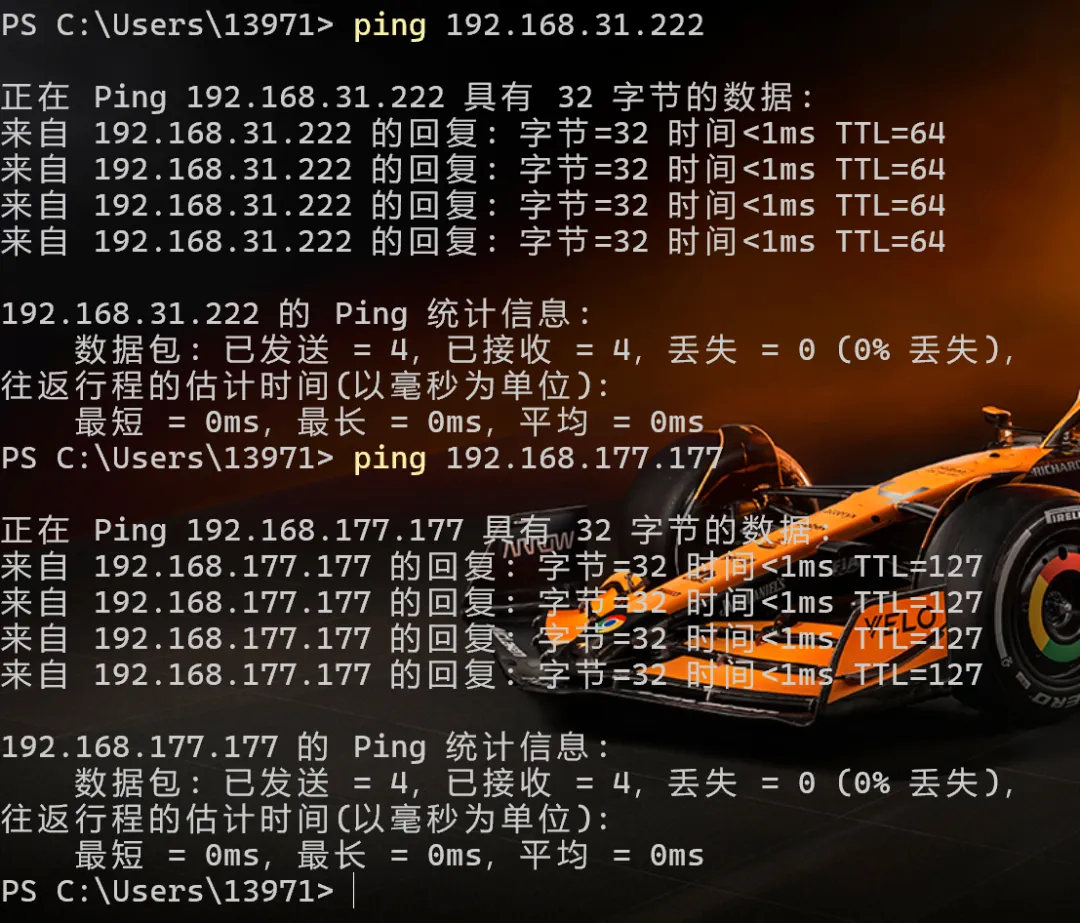

下载连不上 PLC 时，顺序 ping：

1. ping 192.168.31.222
    → 不通 = HMI 没在线/没上电/线没插对；
2. ping 192.168.177.177
    → 1 通 2 不通 = HMI 到 PLC 那段断了（PLC 没电/177 口没接/PLC IP 不对）；
3. 两个都通，才能正常下载。
