2010年普通高等学校招生全国统一考试（广东卷物理）
一、单项选择题：本大题共4小题，每小题4分。共16分。在每小题给出的四个选项中，只有
一个选项符合题目要求，选对的得4分，选错或不答的得0分。
13.
图2为节日里悬挂灯笼的一种方式，A,B点等高，O为结点，轻绳AO、BO长度相等，拉力分别
为F ，F灯笼受到的重力为
A B
13. 图2为节日里悬挂灯笼的一种方式，A、B点等高，O为结点，
轻绳AO、BO长度相等，拉力分别为F 、F 灯笼受到的重力
A B，
为 G．下列表述正确的是
A．F 一定小于G
A
B．F 与F 大小相等
A B
C．F 与F 是一对平衡力
A B
D．F 与F 大小之和等于G
A B

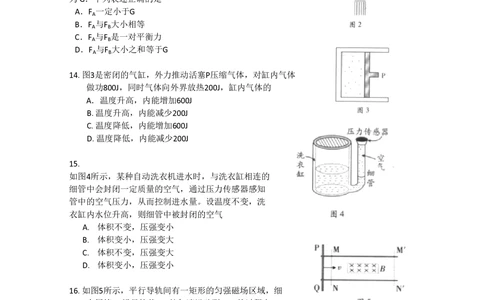

14. 图3是密闭的气缸，外力推动活塞P压缩气体，对缸内气体
做功800J，同时气体向外界放热200J，缸内气体的
A．温度升高，内能增加600J
B. 温度升高，内能减少200J
C. 温度降低，内能增加600J
D. 温度降低，内能减少200J
15.
如图4所示，某种自动洗衣机进水时，与洗衣缸相连的
细管中会封闭一定质量的空气，通过压力传感器感知
管中的空气压力，从而控制进水量。设温度不变，洗
衣缸内水位升高，则细管中被封闭的空气
A. 体积不变，压强变小
B. 体积变小，压强变大
C. 体积不变，压强变大
D. 体积变小，压强变小
16. 如图5所示，平行导轨间有一矩形的匀强磁场区域，细
金属棒PQ沿导轨从MN处匀速运动到M'N'的过程中，
棒上感应电动势E随时间t变化的图示，可能正确的是
二.
双项选择题：本大题共9小题，每小题6分，共54分。在每小题给出的四个选项中，有两个选
项符合题目要求，全部选对得6分，只选1个且正确的得3分，有选错或不答的得0分。
第- 1 -页 | 共4页17. 图6是某质点运动的速度图像，由图像得到的正确结果是
A．0~1 s内的平均速度是2m/s
B. 0~2s内的位移大小是3 m
C. 0~1s内的加速度大于2~4s内的加速度
D．0~1s内的运动方向与2~4s内的运动方向相反
18．关于核衰变和核反应的类型，下列表述正确的有
238U234Th4He 14N4He17O1H
A. 92 90 2 是α衰变 B. 7 2 8 1 是β衰变
2H3H4He1n 82Se82Kr4He2 0e
C.1 1 2 0 是轻核聚变 D .34 36 2 1 是重核裂变

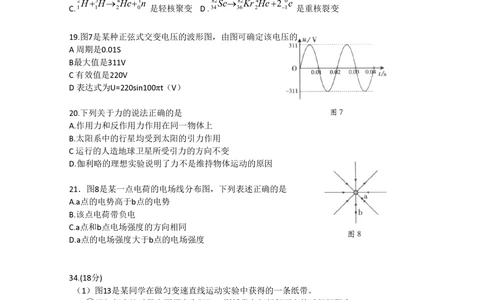

19.图7是某种正弦式交变电压的波形图，由图可确定该电压的
A 周期是0.01S
B最大值是311V
C 有效值是220V
D 表达式为U=220sin100πt（V）
20.下列关于力的说法正确的是
A.作用力和反作用力作用在同一物体上
B.太阳系中的行星均受到太阳的引力作用
C 运行的人造地球卫星所受引力的方向不变
D.伽利略的理想实验说明了力不是维持物体运动的原因
21．图8是某一点电荷的电场线分布图，下列表述正确的是
A.a点的电势高于b点的电势
B.该点电荷带负电
C.a点和b点电场强度的方向相同
D.a点的电场强度大于b点的电场强度
34.(18分)
（1）图13是某同学在做匀变速直线运动实验中获得的一条纸带。
①已知打点计时器电源频率为50Hz，则纸带上打相邻两点的时间间隔为_________。
②ABCD是纸带上四个计数点，每两个相邻计数点间有四个点没有画出。从图13中读出A、B两
点间距s=__________；C点对应的速度是________(计算结果保留三位有效数字)。

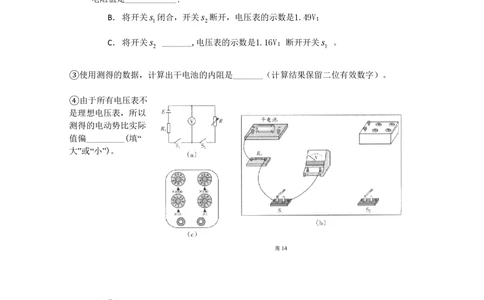

第- 2 -页 | 共4页（2）某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻
（R =5W）一个，开关两个，导线若干，实验原理图如图14(a).
0
①在图14（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接。
②请完成下列主要实验步骤；
A． 检查并调节电压表指针指零；调节电阻箱，示数如图14（c）所示，读得
电阻值是____________;
B．将开关s 闭合，开关s 断开，电压表的示数是1.49V；
1 2
C．将开关s _______,电压表的示数是1.16V；断开开关s 。
2 1
③使用测得的数据，计算出干电池的内阻是_______（计算结果保留二位有效数字）。
④由于所有电压表不
是理想电压表，所以
测得的电动势比实际
值偏_________(填“
大”或“小”)。
35. （18分）
如图15所示，一条轨道固定在竖直平面内，粗糙的ab段水平，bcde段光滑，cde段是
以O为圆心、R为半径的一小段圆弧。可视为质点的物块A和B紧靠在一起，静止于b处
，A的质量是B的3倍。两物块在足够大的内力作用下突然分离，分别向左、右始终沿
轨道运动。B到b点时速度沿水平方向，此时轨道对B的支持力大小等于B所受重力的
3
4，A与ab段的动摩擦因数为μ，重力加速度g，求：
（1） 物块B在d点的速度大小 ;
第- 3 -页 | 共4页（2） 物块A滑行的距离s.
36 (18分)

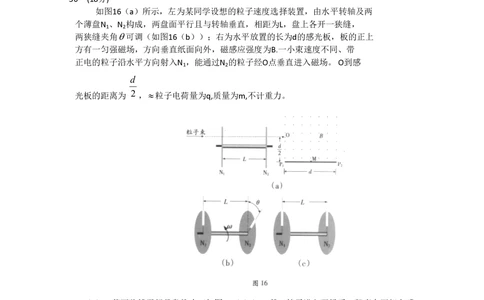

如图16（a）所示，左为某同学设想的粒子速度选择装置，由水平转轴及两
个薄盘N 、N 构成，两盘面平行且与转轴垂直，相距为L，盘上各开一狭缝，
1 2
两狭缝夹角q可调（如图16（b））；右为水平放置的长为d的感光板，板的正上
方有一匀强磁场，方向垂直纸面向外，磁感应强度为B.一小束速度不同、带
正电的粒子沿水平方向射入N ，能通过N 的粒子经O点垂直进入磁场。 O到感
1 2
d
光板的距离为 2 ，»粒子电荷量为q,质量为m,不计重力。
（1） 若两狭缝平行且盘静止（如图16（c）），某一粒子进入磁场后，竖直向下打在感
光板中心点M上，求该粒子在磁场中运动的时间t;
（2） 若两狭缝夹角为q
0
，盘匀速转动，转动方向如图16（b）.要使穿过N 、N 的粒子均打到感光板P P 连
1 2 1 2
线上。试分析盘转动角速度w的取值范围（设通过N 的所有粒子在盘转一圈的时
1
间内都能到达N ）。
2
