2019年山东省聊城市中考物理试卷
一、单项选择题(本题包括10个小题，每小题3分，共30分，每小题只有一个选项符合题意，
多选或不选均得0分)
1．（3分）夏季，晾在大阳下的湿衣服不久后会变干，这个过程中，水发生的物态变化是
（ ）
A．熔化 B．汽化 C．液化 D．升华
2．（3分）如图所示的光现象中，由光沿直线传播形成的是（ ）
A． 灯下手影 B． 水中倒影
C． 海市蜃楼 D． 雨后彩虹
3．（3分）下列各图描述的实验中，能说明声音的传播需要介质的是（ ）
A． 小“人”随着音乐起舞
B． 改变钢尺伸出桌边的长度，拨动钢尺
C． 让空气进入抽成真空的罩内D． 用不同力敲击音叉，观察乒乓球被弹开的幅度
4．（3分）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装
在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是
（其中A中的S 及C中的S ，S 为单刀双掷开关）（ ）
1 1 2
5．（3分）关于磁场和磁感线，以下说法错误的是（ ）
A．磁体周围存在着磁感线
B．磁体之间的相互作用是通过磁场产生的
C．磁体外部的磁感线都是从磁体的N极出发，回到S极的
D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向
6．（3分）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑
动时，下列判断正确的是（ ）
A．电压表V 示数变小
1
B．电压表V 示数不变
2C．灯泡L的亮度不变
D．电压表V 与电流表A示数比值变小
1
7．（3分）如图是探究“物体的动能跟哪些因素有关”的实验。实验中，让同一铜球从斜面的
不同高度由静止释放，撞击同一木块，下列说法正确的是（ ）
A．该实验探究的是物体动能大小与高度的关系
B．该实验探究的是物体动能大小与质量的关系
C．该实验中，物体的动能是指木块B的动能
D．该实验结论可以解释为什么对机动车限速
8．（3分）如图所示，用滑轮组提升重100N的物体时，在10s内绳子自由端被匀速拉下6m。
已知拉绳子的力F为60N，不计绳重和摩擦，则在此过程中（ ）
A．物体被提升了2m
B．所做的有用功是300J
C．拉力F的功率是30W
D．滑轮组的机械效率是55.6%
9．（3分）下列有关信息和能源的说法正确的是（ ）
A．风能和水能都是不可再生能源
B．光纤通信是利用电流传递信息的
C．Wi﹣Fi无线上网是通过电磁波来传递信息的
D．在太阳内部，透过核裂变释放出巨大核能
10．（3分）A，B两个实心正方体的质量相等，密度之比 ： ＝8：1，若按甲、乙两种不同的
A B
ρ ρ方式，分别将它们叠放在水平地面上（如图所示），则地面受到的压力之比和压强之比分
别是（ ）
A．F甲 ：F乙 ＝1：1，p甲 ：p乙 ＝1：2
B．F甲 ：F乙 ＝1：1，p甲 ：p乙 ＝1：4
C．F甲 ：F乙 ＝1：2，p甲 ：p乙 ＝2：1
D．F甲 ：F乙 ＝8：1，p甲 ：p乙 ＝1：8
二、多项选择题（本题包括3个小题；每小题4分，共12分．每小题的选项中至少有两个选项
符合题意，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）
11．（4分）下列情景中，通过做功使加点物体内能增加的是（ ）
A． 搓手取暖 B． 水蒸气将塞子冲出
C． 烧水 D． 压缩中的燃料混合物
12．（4分）小明同学在学习运动和力的知识后，获得以下观点，其中正确的是（ ）
A．若物体不受力，则其运动状态一定不改变
B．跳远运动员助跑以提高成绩，是利用惯性
C．匀速竖直下落的雨滴一定受平衡力
D．摩擦力是一种阻碍物体运动的力
13．（4分）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电
压变化关系的图象如图甲所示。则正确的有（ ）A．定值电阻B的阻值为6
B．将A、B串联接在9V电Ω源两端，灯泡A正常发光
C．将A，B井联接在6V电源两端，10s内电路消耗的电能是30J
D．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻
器的功率相等时，滑动变阻器的功率为0.9W
三、填空题（本题包括5个小题；每空1分，共10分）
14．（2分）在学校运动会中，小聪和小明的百米赛跑成绩分别为13.05s和13.13s，则
的短跑速度较大，在奔跑过程中，小明观察到现众在向后运动，这是选 为参照物。
15．（2分）真空中的光速是宇宙间最快的速度，其大小是 m/s，电视机遥控器的前端
有一个发光二极管，按下不同的键时，可以发出不同的 ，以实现对电视机的控制。
16．（2分）六月的荷香亭畔，荷花盛开，人们能闻到阵阵花香，说明了分子在不停地做
，从不同方向都能看到盛开的荷花，是由于荷花对照射到其上的光线产生了 反射。
17．（2分）在家庭电路中，为了用电安全，控制用电器的开关要连接在 线和用电器之
间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音
时灯才能亮，这种现象说明声波可以传递 （选填“信息”或“能量”）
18．（2分）如图所示是电动机的工作原理图，如果实现线圈平稳、连续不停地转动，需要安装一个叫 的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小
灯泡会发光，这是利用了 原理。
四、作图题（本题包括2个小题；每小题2分，共4分）
19．（2分）如图所示，画出物体AB在平面镜中的像A′B′。
20．（2分）用一根细线的一端系一个小钢球就做成了一个摆。悬挂的小钢球摆动到图示位置
时，请画
出小钢球的受力示意图（不计空气阻力）。
五、实验探究题（本题包括3个小题，共15分）
21．（4分）小明同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验，记录
的实验数据和现察结果见下表。
试验次数 物距 /cm 像的性质 物距v/cm
μ 大小 正
倒
1 30 实 缩小 倒 15
立
2 25 实 缩小 倒 17
立3 22 实 缩小 倒 18
立
4 18 实 放大 倒 22
立
5 15 实 放大 倒 30
立
6 13 实 放大 倒 43
立
7 9 虚 放大 正 无法测量
立
8 6 虚 放大 正 无法测量
立
分析表中数据回答下列问题。
（1）实验中供了如下三种不同焦距的透镜，则小明所用透镜的焦距f为 。
A.20cm B.10cm C.15cm
（2）比较物距 与焦距f的关系，可得出：
凸透镜成缩小μ实像的条件是 。
①凸透镜成虚像的条件是 。
②（3）凸透镜成放大的实像时， v．（选填“＞”“＝”或“＜”）
22．（5分）下面是小聪利用刻度均μ 匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到 位置平衡，将杠杆的中点置于支架
上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向 （选“左”或
“右”）端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂 个同样
的钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重
0.5N，请将弹簧测力计的示数填入下表。
实验序号 动力F /N 动力臂L /m 阻力F /N 阻力臂L /m
1 1 2 21 0.15 3.0 0.10
上述实验数据不符合杠杆平衡条件，出现问题的原因是 。
23．（6分）如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大
约为10 ，有两个规格分别为“10 1A“的A滑动变阻器和“50 2A“的B滑动变阻
器，电源Ω电压为6V。 Ω Ω
（1）本实验中应选择 滑动变阻器（选填“A”或“B”）。
（2）请你用笔画线代替导线将如图甲中的实物电路连接完整，要求滑动变阻器的滑片P向
左移动时，滑动变阻器连入电路的阻值变大。
（3）连好电路后，闭合开关，发现小灯泡不亮，但电流表电压表均有示数。接下来应进行的
操作是 。
A．断开开关，更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）问题解决后，继续进行实验，发现电压表的示数如图乙所示，要测量小灯泡的额定功
率，应将滑动变阻器的滑片向 （选填“右”或“左”）端移动，直到小灯泡正常发
光，此时电流表的示数如图丙所示，则小灯泡的额定功率为 W。（5）实验中多次测量的目的是 。
A．测不同电压下小灯泡的实际功率
B．多次测量求平均值，减小误差
六、计算题（本题包括3个小题，共29分，解答时应写出必要的文字说明、主要公式和要的演
算步．只写最后答案的不得分，有数值计算的题，答案中必须写出数值和单位）
24．（8分）2019年5月6日，聊城首批30辆氢燃料新能源公交车投放使用。氢燃料具有清洁
无污染、效率高等优点，被认为是22世纪最理想的能源，[c氢 ＝4.2×107J/（kg•℃）；q氢 ＝
1.4×108J/kg）求：
（1）质量为0.3kg的氢燃料完全燃烧放出的热量；
（2）若这些热量全部被质量为200kg，温度为15℃的水吸收，则水升高的温度；
（3）某氢能源公交车以140kW的恒定功率做匀速行驶，如果0.3kg的氢燃料完全燃烧获得
热量的焦耳数和公交车所做的功相等，则这些热量能让该公交车匀速行驶多长时间。
25．（9分）如图所示，一容器放在水平桌上容器内装有0.2m深的水，（
水
＝1.0×103kg/m3，g
取10N/kg）求： ρ
（1）水对容器底的压强；
（2）如果将体积为200cm3，密度为0.8×103kg/m3的木块放入水中，待木块静止后，浸在水
中的体积有多大？
（3）取出木块，再将体积为100cm3，重1.8N的一块固体放入水中，当固体浸没在水中静止
时，容器底部对它的支持力有多大？
26．（12分）如图所示，电源电压恒为12V，小灯泡上标有“6V 3.6W“字样且灯丝电阻保持不
变，当只闭合S、S 时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右
1
端时，电流表A的示数是1.8A．求：
（1）定值电阻R 的阻值；
1
（2）滑动变阻器R 的最大阻值；
2
（3）小灯泡通电时消耗的最小电功率。2019 年山东省聊城市中考物理试卷
参考答案与试题解析
一、单项选择题(本题包括10个小题，每小题3分，共30分，每小题只有一个选项符合题意，
多选或不选均得0分)
1．（3分）夏季，晾在大阳下的湿衣服不久后会变干，这个过程中，水发生的物态变化是
（ ）
A．熔化 B．汽化 C．液化 D．升华
【解答】解：
晾在大阳下的湿衣服不久后会变干，这个过程中，水由液态变为气态，是汽化现象；故B
正确，ACD错误。
故选：B。

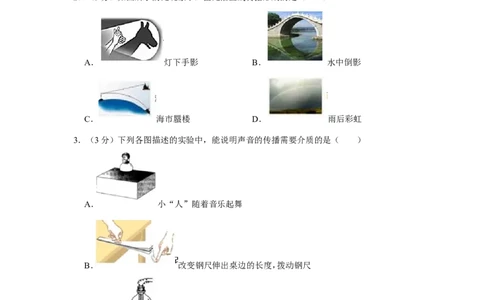

2．（3分）如图所示的光现象中，由光沿直线传播形成的是（ ）
A． 灯下手影 B． 水中倒影
C． 海市蜃楼 D． 雨后彩虹
【解答】解：A、灯下手影，是利用光沿直线播形成的现象，符合题意；
B、水中倒影属于平面镜成像，是光的反射现象，不符合题意；
C、海市蜃楼，是利用了光的折射，不符合题意；
D、天空的彩虹，是利用了光的折射，不符合题意。
故选：A。
3．（3分）下列各图描述的实验中，能说明声音的传播需要介质的是（ ）
A． 小“人”随着音乐起舞B． 改变钢尺伸出桌边的长度，拨动钢尺
C． 让空气进入抽成真空的罩内
D． 用不同力敲击音叉，观察乒乓球被弹开的幅度
【解答】解：
A、将小“人”放在音乐盒（或音箱）上，会发现小“人”随着音乐跳动，说明发声的物体
在振动；故A不符合题意；
B、改变图中钢尺伸出桌面的长度，钢尺振动的快慢不同，钢尺发出声音的音调不同，故B
不符合题意。
C、让空气进入抽成真空的罩内，振铃的声音越来越大，说明声音的传播需要介质，故C符
合题意；
D、用不同力敲击音叉，音叉发出声音的响度不同，同时乒乓球被弹开的幅度不同，即音叉
的振幅不同，说明响度与振幅有关，故D不符合题意。
故选：C。

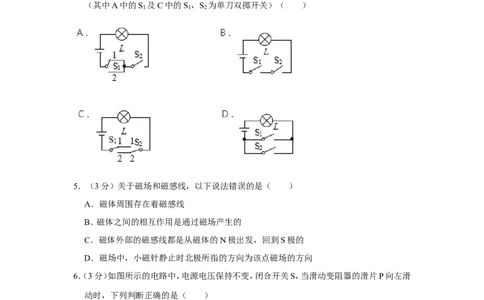

4．（3分）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装
在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是
（其中A中的S 及C中的S ，S 为单刀双掷开关）（ ）
1 1 2
A． B．
C． D．【解答】解：
A、图中S 为单刀双掷开关，S 为单刀开关，当S 断开时，无论S 往哪个方向掷，灯泡都
1 2 2 1
不能发光，故A不符合题意；
B、图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故B不符合
题意；
C、图中S 和S 为单刀双掷开关，S 接1时灯泡不发光，S 接2时灯泡发光；S 接1时灯泡
1 2 1 1 2
发光，S 接2掷时灯泡不发光，任意一个开关都可以开灯、关灯，故C符合题意；
2
D、图中两个单刀开关并联，闭合S 或S 都能使灯泡发光，但是只有两个开关都断开时，
1 2
灯泡才熄灭，故D不符合题意。
故选：C。
5．（3分）关于磁场和磁感线，以下说法错误的是（ ）
A．磁体周围存在着磁感线
B．磁体之间的相互作用是通过磁场产生的
C．磁体外部的磁感线都是从磁体的N极出发，回到S极的
D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向
【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，故
A错误；
B、磁极间的相互作用是通过磁场发生的，故B正确；
C、磁体外部的磁感线是从它的北极出来，回到它的南极，故C正确；
D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，
故D正确；
故选：A。
6．（3分）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑
动时，下列判断正确的是（ ）
A．电压表V 示数变小
1
B．电压表V 示数不变
2
C．灯泡L的亮度不变D．电压表V 与电流表A示数比值变小
1
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V 测电源两端的电压，电
1
压表V 测R两端的电压，电流表测电路中的电流，
2
因电源电压保持不变，
所以，滑片移动时，电压表V 示数不变，故A错误；
1
当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，
由I＝ 可知，电路中的电流变大，即电流表A的示数变大，
则电压表V 与电流表A示数比值变小，故D正确；
1
变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即
电压表V 示数变小，故B错误；
2
电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，
因灯泡的亮暗取决于实际功率的大小，
所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮，故C错误。
故选：D。
7．（3分）如图是探究“物体的动能跟哪些因素有关”的实验。实验中，让同一铜球从斜面的
不同高度由静止释放，撞击同一木块，下列说法正确的是（ ）
A．该实验探究的是物体动能大小与高度的关系
B．该实验探究的是物体动能大小与质量的关系
C．该实验中，物体的动能是指木块B的动能
D．该实验结论可以解释为什么对机动车限速
【解答】解：
AB、同一铜球质量一定，从斜面的不同高度由静止释放，滑到水平面上时的速度不同，所
以这是为了探究物体动能与速度关系的，故AB错误；
C、实验的研究对象是铜球，所以物体的动能是铜球的动能，实验中通过铜球把木块推出
的距离长度来反应铜球的动能的大小，运用了转换的方法，故C错误；
D、实验可得出结论是：质量一定时，速度越大，动能越大；
因为质量一定时，速度越大，动能越大，当质量相同时，车辆速度越大动能越大，使刹车困难，容易引发交通事故，所以交通部门要对机动车辆进行限速，故D正确。
故选：D。

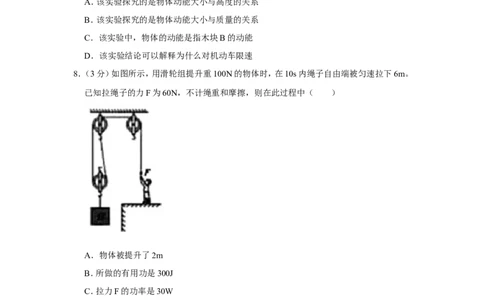

8．（3分）如图所示，用滑轮组提升重100N的物体时，在10s内绳子自由端被匀速拉下6m。
已知拉绳子的力F为60N，不计绳重和摩擦，则在此过程中（ ）
A．物体被提升了2m
B．所做的有用功是300J
C．拉力F的功率是30W
D．滑轮组的机械效率是55.6%
【解答】解：
A、由图可知n＝2，由s＝2h可得，物体被提升的高度h＝ s＝ ×6m＝3m，故A错误；
B、所做的有用功：W有用 ＝Gh＝100N×3m＝300J，故B正确；
C、拉力做的总功：W总 ＝Fs＝60N×6m＝360J，
拉力做功的功率：P＝ ＝ ＝36W，故C错误；
D、滑轮组的机械效率： ＝ ＝ ×100%≈83.3%，故D错误。
η
故选：B。
9．（3分）下列有关信息和能源的说法正确的是（ ）
A．风能和水能都是不可再生能源
B．光纤通信是利用电流传递信息的
C．Wi﹣Fi无线上网是通过电磁波来传递信息的
D．在太阳内部，透过核裂变释放出巨大核能
【解答】解：A、风能、水能可以从自然界源源不断得到，是可再生能源，故A错误；
B、光纤通信是利用电磁波传递信息的，故B错误；
C、Wi﹣Fi无线信号是通过电磁波来传递信息的，故C正确；D、太阳的内部不停地发生核聚变，并释放出巨大的能量，故D错误。
故选：C。
10．（3分）A，B两个实心正方体的质量相等，密度之比 ： ＝8：1，若按甲、乙两种不同的
A B
方式，分别将它们叠放在水平地面上（如图所示），则ρ地ρ面受到的压力之比和压强之比分
别是（ ）
A．F甲 ：F乙 ＝1：1，p甲 ：p乙 ＝1：2
B．F甲 ：F乙 ＝1：1，p甲 ：p乙 ＝1：4
C．F甲 ：F乙 ＝1：2，p甲 ：p乙 ＝2：1
D．F甲 ：F乙 ＝8：1，p甲 ：p乙 ＝1：8
【解答】解：（1）若按（甲）的方式，将它们叠放在水平地面上，此时对地面的压力F甲 ＝
G +G ，
A B
若按（乙）的方式，将它们叠放在水平地面上，此时对地面的压力F乙 ＝G
A
+G
B
，故 ＝
＝1：1；
（2）由 ＝ ， ： ＝8：1，m ：m ＝1：1，可得， ＝ ，
A B A B
ρ ρ ρ
则边长之比为 ，则面积之比为 ，
因为 ＝1：1，
所以按（甲）、（乙）两种不同的方式，分别将它们叠放在水平地面上，则地面受到的压强之
比是p甲 ：p乙 ＝1：4。
故选：B。
二、多项选择题（本题包括3个小题；每小题4分，共12分．每小题的选项中至少有两个选项符合题意，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分）

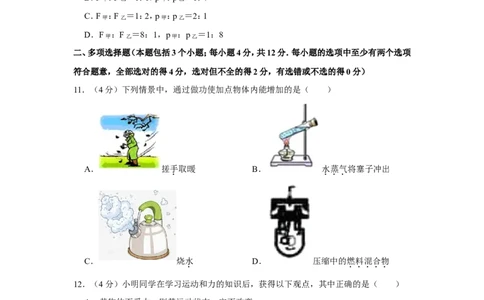

11．（4分）下列情景中，通过做功使加点物体内能增加的是（ ）
A． 搓手取暖 B． 水蒸气将塞子冲出
C． 烧水 D． 压缩中的燃料混合物
【解答】解：A、搓手取暖时，克服摩擦做功，摩擦生热，手的内能增加，属于通过做功的方
式增加物体内能。故A正确；
B、水蒸气将塞子冲出，是利用水蒸气的内能来做功，把内能转化为机械能。属于通过做功
减小物体内能，故B错误；
C、用火烧水，水从火吸收热量，使水的内能增加、温度升高，是利用热传递的方式改变内
能。故C错误；
D、汽油机压缩冲程中，活塞对混合气体做功，燃料混合物温度升高，内能增加，属于通过
做功的方式增加物体内能；故D正确。
故选：AD。
12．（4分）小明同学在学习运动和力的知识后，获得以下观点，其中正确的是（ ）
A．若物体不受力，则其运动状态一定不改变
B．跳远运动员助跑以提高成绩，是利用惯性
C．匀速竖直下落的雨滴一定受平衡力
D．摩擦力是一种阻碍物体运动的力
【解答】解：A、根据牛顿第一定律，物体不受力，其运动状态一定不变，保持原来的静止状
态或匀速直线运动状态。故A正确。
B、跳远运动员助跑时速度大，腾空时，由于惯性要保持原来的运动状态，跳的更远。故B
正确。
C、匀速直线运动的物体一定受到平衡力的作用。故C正确。
D、摩擦力总是阻碍物体的相对运动，有时和物体运动方向相同，有时和物体运动方向相反。故D错误。
故选：ABC。
13．（4分）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电
压变化关系的图象如图甲所示。则正确的有（ ）
A．定值电阻B的阻值为6
B．将A、B串联接在9V电Ω源两端，灯泡A正常发光
C．将A，B井联接在6V电源两端，10s内电路消耗的电能是30J
D．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻
器的功率相等时，滑动变阻器的功率为0.9W
【解答】解：
A、由图象B知，当电压为6V时通过定值电阻的电流为1.0A，由I＝ 可得，定值电阻B
的阻值R ＝ ＝ ＝6 ，故A正确；
B
Ω
B、A与B串联时，通过它们的电流相等，由图象知，当通过它们的电流为0.5A时，U ＝
A
6V，U
B
＝3V，且它们的电压之和等于9V，符合题意，U
A
＝U额 ＝6V，所以A能正常发光，
故B正确；
C、将A，B井联接在6V电源两端时，U ＝U ＝6V，由图象知，此时I ＝0.5A，I ＝1A，所
A B A B
以干路电流I＝I +I ＝0.5A+1A＝1.5A，10s内电路消耗的电能：W＝UIt＝6V×1.5A×10s＝
A B
90J，故C错误；
D、A与滑动变阻器串联时的电流相等，且A与滑动变阻器功率相等，由P＝UI可知U ＝
A
U滑 ，而U
A
+U滑 ＝6V，所以U
A
＝3V，
由图象知，此时通过A的电流为0.3A，所以P滑 ＝P
A
＝U
A
I
A
＝3V×0.3A＝0.9W，故D正确。故选：ABD。
三、填空题（本题包括5个小题；每空1分，共10分）
14．（2分）在学校运动会中，小聪和小明的百米赛跑成绩分别为13.05s和13.13s，则 小聪
的短跑速度较大，在奔跑过程中，小明观察到现众在向后运动，这是选 自己 为参照物。
【解答】解：
百米赛跑时，路程相同，由题中数据可知小聪所用的时间比小明少，根据v＝ 知，小聪的
短跑速度较大。
在奔跑过程中，小明以自己为参照物，观众与小明之间的位置发生了变化，则观众是运动
的，所以小明观察到现众在向后运动。
故答案为：小聪；自己。
15．（2分）真空中的光速是宇宙间最快的速度，其大小是 3×1 0 8 m/s，电视机遥控器的前端
有一个发光二极管，按下不同的键时，可以发出不同的 红外线 ，以实现对电视机的控
制。
【解答】解：
（1）光在真空中的传播速度为c＝3×108m/s；
（2）红外线还可以用来进行遥控，电视机遥控器的前端有一个发光二极管，按下不同的功
能键时，可以发出不同的红外线，来实现对电视机的遥控。
故答案为：3×108；红外线。
16．（2分）六月的荷香亭畔，荷花盛开，人们能闻到阵阵花香，说明了分子在不停地做 无规
则运动 ，从不同方向都能看到盛开的荷花，是由于荷花对照射到其上的光线产生了 漫
反射。
【解答】解：
（1）六月的荷香亭畔，荷花盛开，人们能闻到阵阵花香，这是由于花的香味分子在不停的
做无规则运动，扩散到空气之中造成的；
（2）我们能从不同方向看到盛开的荷花，是因为荷花对照射到其上的光线产生了漫反射。
故答案为：无规则运动；漫。
17．（2分）在家庭电路中，为了用电安全，控制用电器的开关要连接在 火 线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音
时灯才能亮，这种现象说明声波可以传递 能量 （选填“信息”或“能量”）
【解答】解：
（1）从安全用电的角度分析，开关接在家用电器和火线之间；
（2）在夜晚天黑且有声音时灯才能亮，有声音引起声控开关闭合，这种现象说明声波可以
传递能量。
故答案为：火；能量。
18．（2分）如图所示是电动机的工作原理图，如果实现线圈平稳、连续不停地转动，需要安装
一个叫 换向器 的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，
小灯泡会发光，这是利用了 电磁感应 原理。
【解答】解：（1）图中所示的是电动机的模型，电动机的工作原理是通电线圈在磁场中受力
转动或通电导体在磁场中受力；
当线圈刚转过平衡位置时，受力方向与转动方向相反，所以不能持续的转动下去，要实现
线圈平稳、连续不停地转动，需要安装换向器，有了换向器，当线圈刚转过平衡位置时，改
变了线圈中电流方向，使线圈的受方向也发生改变，此时受力方向与转动方向又一致了，
故可以让线圈持续转动下去。
（2）电源换为小灯泡，快速转动线圈，小灯泡会发光，说明电路中有感应电流产生，这种现
象是电磁感应现象。
故答案为：换向器；电磁感应。
四、作图题（本题包括2个小题；每小题2分，共4分）
19．（2分）如图所示，画出物体AB在平面镜中的像A′B′。【解答】解：根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点
A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图
所示：
20．（2分）用一根细线的一端系一个小钢球就做成了一个摆。悬挂的小钢球摆动到图示位置
时，请画
出小钢球的受力示意图（不计空气阻力）。
【解答】解：由题意知，不计空气阻力，小钢球受重力和细线的拉力。重力方向竖直向下，细
线的拉力沿细线向上，作用点可都画在重心上，如图所示：
五、实验探究题（本题包括3个小题，共15分）
21．（4分）小明同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验，记录
的实验数据和现察结果见下表。
试验次数 物距 /cm 像的性质 物距v/cm
μ大小 正
倒
1 30 实 缩小 倒 15
立
2 25 实 缩小 倒 17
立
3 22 实 缩小 倒 18
立
4 18 实 放大 倒 22
立
5 15 实 放大 倒 30
立
6 13 实 放大 倒 43
立
7 9 虚 放大 正 无法测量
立
8 6 虚 放大 正 无法测量
立
分析表中数据回答下列问题。
（1）实验中供了如下三种不同焦距的透镜，则小明所用透镜的焦距f为 B 。
A.20cm B.10cm C.15cm
（2）比较物距 与焦距f的关系，可得出：
凸透镜成缩小μ实像的条件是 物距大于二倍焦距（或 u ＞ 2 f ） 。
①凸透镜成虚像的条件是 物距小于一倍焦距（ u ＜ f ） 。
②（3）凸透镜成放大的实像时， ＜ v．（选填“＞”“＝”或“＜”）
【解答】解：（1）由表格中数据可知μ ，u＝18cm时，成倒立放大的实像，u＝22cm时，成倒立、
缩小的实像，故凸透镜焦距在9cm与11cm之间，即选用凸透镜的焦距f＝10cm；
（2） 凸透镜焦距f＝10cm，成缩小实像时，物距分别为22、25、30cm，均大于二倍焦距，
故凸①透镜成倒立、缩小、实像的条件是物距大于二倍焦距（或u＞2f）；
凸透镜焦距f＝10cm，成虚像时，物距分别为9cm、6cm，均小于一倍焦距，故凸透镜成
②正立、放大、虚像的条件是物距小于一倍焦距（u＜f）；
（3）凸透镜放大的实像时，物距在一倍焦距与二倍焦距之间，像距大于二倍焦距，即物距
小于像距（u＜v）。
故答案为：（1）B；（2） 物距大于二倍焦距（或u＞2f）； 物距小于一倍焦距（u＜f）；（3）
＜。 ① ②22．（5分）下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到 水平 位置平衡，将杠杆的中点置于支架
上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向 右 （选“左”或“右”）
端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂 4 个同样的
钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重
0.5N，请将弹簧测力计的示数填入下表。
实验序号 动力F /N 动力臂L /m 阻力F /N 阻力臂L /m
1 1 2 2
1 3. 8 0.15 3.0 0.10
上述实验数据不符合杠杆平衡条件，出现问题的原因是 弹簧测力计没有竖直向下拉 。
【解答】解：（1）实验前为方便测量力臂，应将杠杆调节到水平位置平衡，将杠杆的中点置
于支架上，当杠杆静止时，发现杠杆左端下沉，右端偏高，这时应将平衡螺母向右端调节。
（2）如图甲所示，在杠杆B点处挂6个钩码，设在则在A点处应挂n个同样的钩码，杠杆
仍然在水平位置平衡；
设每个钩码重为G，每个小格为L，根据杠杆的平衡条件F动l动 ＝F阻l阻 ：
6G×2L＝nG×3L，故n＝4，
即在A点处应挂4个同样的钩码，杠杆仍然在水平位置平衡。
（3）弹簧测力计每一个大格代表1N，每一个小格代表0.2N，示数为3.8N。
弹簧测力计没有竖直向下拉，当弹簧测力计倾斜拉杠杆时，力臂变小，小于动力点到支点
的距离，动力臂变小。
故答案为：（1）水平；右；（2）4；（3）3.8；弹簧测力计没有竖直向下拉。
23．（6分）如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻大
约为10 ，有两个规格分别为“10 1A“的A滑动变阻器和“50 2A“的B滑动变阻
器，电源Ω电压为6V。 Ω Ω（1）本实验中应选择 B 滑动变阻器（选填“A”或“B”）。
（2）请你用笔画线代替导线将如图甲中的实物电路连接完整，要求滑动变阻器的滑片P向
左移动时，滑动变阻器连入电路的阻值变大。
（3）连好电路后，闭合开关，发现小灯泡不亮，但电流表电压表均有示数。接下来应进行的
操作是 C 。
A．断开开关，更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（4）问题解决后，继续进行实验，发现电压表的示数如图乙所示，要测量小灯泡的额定功
率，应将滑动变阻器的滑片向 右 （选填“右”或“左”）端移动，直到小灯泡正常发
光，此时电流表的示数如图丙所示，则小灯泡的额定功率为 0.4 5 W。
（5）实验中多次测量的目的是 A 。
A．测不同电压下小灯泡的实际功率
B．多次测量求平均值，减小误差
【解答】解：（1）小灯泡的额定电压为2.5V，电阻大约为10 ，由欧姆定律，灯的额定电流：
Ω
I＝ ＝ ＝0.25A，根据串联电路电压的规律，灯正常发光时，变阻器分得的电压为：
U'＝6V﹣2.5V＝3.5V，由欧姆定律可得此时变阻器连入的阻值R＝ ＝ ＝14
Ω
＞10 ，故选用“50 2A”的滑动变阻器B；
（2）实Ω验中滑动变阻Ω器、电流表应串联在电路中，灯泡正常工作电流约0.25A，所以电流表
应使用0﹣0.6A量程，由滑片P向左移动时，滑动变阻器连入电路的阻值变大，所以应将
其右下接线柱接入电路中，实物图如图所示；（3）闭合开关后，电流表有示数，说明电路是通路，灯泡没损坏，也不是断路，可能是连入
电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发
光，即应进行C项操作；
（4）闭合开关，由图乙知，电压表量程0﹣3V，分度值0.1V，电压表示数为1.7V，小于灯的
额定电压2.5V，要测量小灯泡的额定功率，由串联电路电压的规律，应增大灯的电压减小
变阻器分得的电压，根据分压原理，应减小变阻器分得的电压，应将滑动变阻器滑片向右
端移动，当电压表示数为2.5V时，小灯泡正常发光；
由图丙知，电流表分度值为0.02A，此时示数为0.18A，则小灯泡的额定功率P＝UI＝
2.5V×0.18A＝0.45W；
（5）灯泡两端电压不同时其实际功率不同，多次测量的目的是测不同电压下小灯泡的实际
功率，从而得到灯泡亮度也实际功率的关系。故选A。
故答案为：（1）B；（2）见上图；（3）C；（4）右；0.45；（5）A。
六、计算题（本题包括3个小题，共29分，解答时应写出必要的文字说明、主要公式和要的演
算步．只写最后答案的不得分，有数值计算的题，答案中必须写出数值和单位）
24．（8分）2019年5月6日，聊城首批30辆氢燃料新能源公交车投放使用。氢燃料具有清洁
无污染、效率高等优点，被认为是22世纪最理想的能源，[c氢 ＝4.2×107J/（kg•℃）；q氢 ＝
1.4×108J/kg）求：
（1）质量为0.3kg的氢燃料完全燃烧放出的热量；
（2）若这些热量全部被质量为200kg，温度为15℃的水吸收，则水升高的温度；
（3）某氢能源公交车以140kW的恒定功率做匀速行驶，如果0.3kg的氢燃料完全燃烧获得
热量的焦耳数和公交车所做的功相等，则这些热量能让该公交车匀速行驶多长时间。
【解答】解：（1）0.3kg的氢燃料完全燃烧放出的热量：Q＝mq＝0.3kg×1.4×108J/kg＝4.2×107J；
（2）水吸收的热量：Q吸 ＝Q放 ＝4.2×107J，
由Q吸 ＝cm△t得水升高温度：
△t＝ ＝ ＝50℃；
（3）公交车所做的功：W＝Q放 ＝4.2×107J，
由P＝ 得公交车行驶时间：
t＝ ＝ ＝300s。
答：（1）质量为0.3kg的氢燃料完全燃烧放出4.2×107J热量；
（2）若这些热量全部被质量为200kg，温度为15℃的水吸收，则水升高50℃；
（3）这些热量能让该公交车匀速行驶300s。
25．（9分）如图所示，一容器放在水平桌上容器内装有0.2m深的水，（
水
＝1.0×103kg/m3，g
取10N/kg）求： ρ
（1）水对容器底的压强；
（2）如果将体积为200cm3，密度为0.8×103kg/m3的木块放入水中，待木块静止后，浸在水
中的体积有多大？
（3）取出木块，再将体积为100cm3，重1.8N的一块固体放入水中，当固体浸没在水中静止
时，容器底部对它的支持力有多大？
【解答】解：（1）水的深度h＝0.2m，则容器底部受到的水的压强：
p＝ 水gh＝1.0×103kg/m3×10N/kg×0.2m＝2000Pa；
（2）ρ 木块的质量：m木 ＝ 木V木 ＝0.8×103kg/m3×200×10﹣6m3＝0.16kg，
木块所受重力：G木 ＝m木ρg＝0.16kg×10N/kg＝1.6N，
由于 ＜ ，所以，木块在水中静止后处于漂浮状态；
木 水
则F浮ρ＝G木ρ＝1.6N，
由F浮 ＝ 液gV排 可得排开水的体积（浸在水中的体积）：
ρV排 ＝ ＝ ＝1.6×10﹣4m3。
（3）当固体浸没在水中时，其排开水的体积：V排 ′＝V固体 ＝100cm3＝1×10﹣4m3，
则固体受到的浮力：F浮 ′＝ 水gV排 ′＝1.0×103kg/m3×10N/kg×1×10﹣4m3＝1N＜1.8N，
即：F浮 ′＜G固体 ，所以固体ρ在水中静止时沉在容器底部，
则容器底部对它的支持力：F支 ＝G﹣F浮 ′＝1.8N﹣1N＝0.8N。
答：（1）水对容器底的压强为2000Pa。
（2）木块静止后，浸在水中的体积为1.6×10﹣4m3。
（3）当固体浸没在水中静止时，容器底部对它的支持力为0.8N。
26．（12分）如图所示，电源电压恒为12V，小灯泡上标有“6V 3.6W“字样且灯丝电阻保持
不
变，当只闭合S、S 时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右
1
端时，电流表A的示数是1.8A．求：
（1）定值电阻R 的阻值；
1
（2）滑动变阻器R 的最大阻值；
2
（3）小灯泡通电时消耗的最小电功率。
【解答】解：
（1）由图可知，只闭合S、S 时，L与R 串联，
1 1
小灯泡正常发光，由串联电路电流特点和P＝UI可得电路中电流：
I＝I ＝I ＝ ＝ ＝0.6A，
1 L
由串联电路的电压特点知，R 两端电压：
1
U
1
＝U﹣U额 ＝12V﹣6V＝6V，
所以R 的阻值：R ＝ ＝ ＝10 ；
1 1
Ω（2）由图可知，当所有开关都闭合时，R 和R 并联，电流表测干路电流，滑片在最右端，其
1 2
连入阻值最大，
通过R 的电流：I ＝ ＝ ＝1.2A，
1 1
通过R 的电流：I ＝I﹣I ＝1.8W﹣1.2A＝0.6A，
2 2 1
所以R 的最大阻值：R ＝ ＝ ＝20 ；
2 2
Ω
（3）串联电路有分压的特点，且R ＜R ，所以当S、S 闭合且滑片在右端时，灯泡和变阻器
1 2 2
R 的最大阻值串联，此时灯泡分得电压最小，灯泡消耗的电功率最小，
2
灯泡的电阻：R ＝ ＝ ＝10 ，
L
Ω
电路中的最小电流：I′＝ ＝ ＝0.4A，
所以灯泡通电消耗的最小电功率：
P最小 ＝I′2R
L
＝（0.4A）2×10 ＝1.6W。
答：（1）定值电阻R
1
的阻值Ω为10 ；
（2）滑动变阻器R
2
的最大阻值为2Ω0 ；
（3）小灯泡通电时消耗的最小电功率Ω为1.6W。
