2019 年湖北省天门市中考物理试卷
一、选择题（本大题共11小题，第1-11题每小题只有一个选项符合题意；第 1-11小题
每题2分，第10、11小题有两个或两个以上的选项符合题意，每小题2分，全部选对得3
分，选对但不全得1分，错选不得分．共82分）

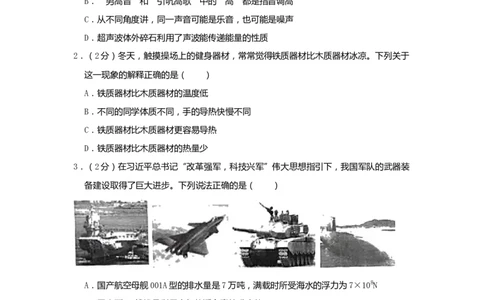

1．（2分）下列关于声现象的说法中，错误的是（ ）
A．声音的响度与声源的振幅有关
B．“男高音”和“引吭高歌”中的“高”都是指音调高
C．从不同角度讲，同一声音可能是乐音，也可能是噪声
D．超声波体外碎石利用了声波能传递能量的性质
2．（2分）冬天，触摸操场上的健身器材，常常觉得铁质器材比木质器材冰凉。下列关于
这一现象的解释正确的是（ ）
A．铁质器材比木质器材的温度低
B．不同的同学体质不同，手的导热快慢不同
C．铁质器材比木质器材更容易导热
D．铁质器材比木质器材的热量少
3．（2分）在习近平总书记“改革强军，科技兴军”伟大思想指引下，我国军队的武器装
备建设取得了巨大进步。下列说法正确的是（ ）
A．国产航空母舰001A型的排水量是7万吨，满载时所受海水的浮力为7×108N
B．国产歼20战机是利用空气的浮力直接升空的
C．国产99式主战坦克安装宽大的履带是为了增大坦克对地面的压强
D．当向悬浮于水中的国产潜水艇的水舱充水时，潜水艇会逐渐浮出水面
4．（2分）关于生活用电，下列说法正确的是（ ）
A．家用电器或线路着火时，直接泼水灭火
B．只要安装了空气开关，用电器和人身安全就得到了保障
C．用试电笔辨别火线、零线时，手指不要接触试电笔上的任何金属体D．某用电器漏电时，正常工作的漏电保护器会自动切断电路
5．（2分）下列说法正确的是（ ）
A．镜面反射遵循光的反射定律，漫反射不遵循光的反射定律
B．光从水中经平静的水面斜射向空气，入射角大于折射角
C．光的色散现象说明白光是由各种色光混合而成的
D．两个波峰或波谷之间的距离是一个波长
6．（2分）下列关于热机、热值的说法正确的是（ ）
A．汽油机、柴油机都有火花塞和喷油嘴这两个关键部件
B．某种燃料完全燃烧放出的热量与其质量之比叫这种燃料的热值，单位是kg/J
C．柴油机工作的效率是35%，说明它工作时柴油燃烧释放的能量65%转化为有用功
D．四冲程内燃机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的
7．（2分）下列关于能源的说法错误的是（ ）
A．涉及热现象的能量转化过程是没有方向性的，是可逆的
B．核反应堆是通过可控裂变反应释放核能的设备
C．我国海域深处蕴藏的大量“可燃冰”属于不可再生能源
D．人类利用太阳能的实质，是将太阳能转化为其他形式的能量

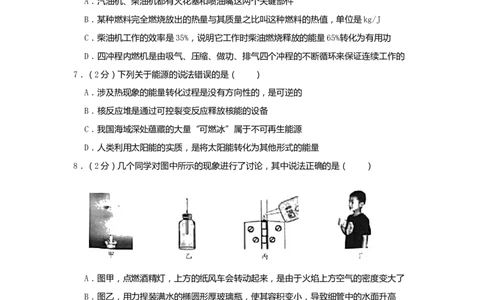

8．（2分）几个同学对图中所示的现象进行了讨论，其中说法正确的是（ ）
A．图甲，点燃酒精灯，上方的纸风车会转动起来，是由于火焰上方空气的密度变大了
B．图乙，用力捏装满水的椭圆形厚玻璃瓶，使其容积变小，导致细管中的水面升高
C．图丙，给门轴上的合页加润滑剂，可以增大摩擦
D．图丁，能将饮料吸到嘴里，是因为他利用了连通器的特点
9．（2分）如图所示，电源电压U保持不变，R 1＜R 2．开关S先与触点1接通，电流表、
电压表的示数分别为I 1、U 1，再与触点2接通，电流表、电压表的示数分别为I 2、U 2，
定值电阻R的电流变化量为△I，电压变化量为△U，功率变化量为△P，则（ ）△U
A．I 1＝I
2
B．U 1＜U
2
C．R= D．△P＝△U•△I
△I

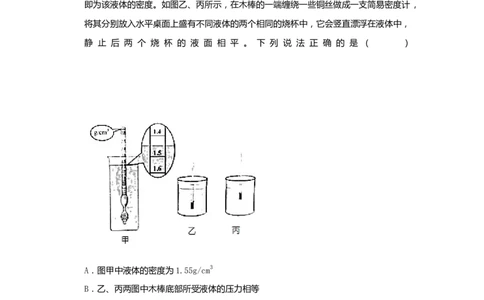

10．（3分）如图甲所示，将密度计插入被测液体中，待静止后直接读取液面处的刻度值，
即为该液体的密度。如图乙、丙所示，在木棒的一端缠绕一些铜丝做成一支简易密度计，
将其分别放入水平桌面上盛有不同液体的两个相同的烧杯中，它会竖直漂浮在液体中，
静 止 后 两 个 烧 杯 的 液 面 相 平 。 下 列 说 法 正 确 的 是 （ ）
A．图甲中液体的密度为1.55g/cm3
B．乙、丙两图中木棒底部所受液体的压力相等
C．图乙烧杯中液体的质量比丙图的小
D．图乙中烧杯对桌面的压强大于图丙中烧杯对桌面的压强
11．（3分）如图所示，关于电和磁，下列说法正确的是（ ）A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的
B．图乙，通电后，小磁针的指向说明通电螺线管外部的磁场跟蹄形磁体的磁场一样
C．图丙，小小电动机是利用了通电导线在磁场中受力而运动的原理工作的
D．图丁，手摇发电机是利用了电磁感应的原理发电的
二、填空题（本大题共5小题，每小题2分，共10分）
12．（2分）小明同学参加了学校生物标本制作小组和天文观测兴趣小组，使用简易的显
微镜和望远镜都有物镜和目镜。显微镜的物镜是 透镜，望远镜的目镜是
透镜（选填“凸”或“凹”）。

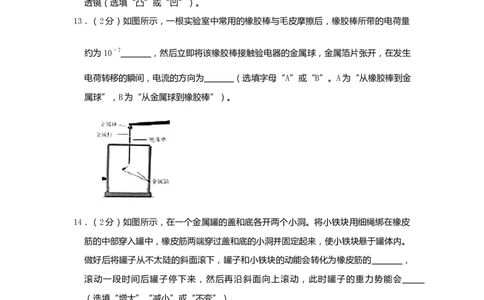

13．（2分）如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量
约为10﹣7
，然后立即将该橡胶棒接触验电器的金属球，金属箔片张开，在发生
电荷转移的瞬间，电流的方向为 （选填字母“A”或“B”。A为“从橡胶棒到金
属球”，B为“从金属球到橡胶棒”）。
14．（2分）如图所示，在一个金属罐的盖和底各开两个小洞。将小铁块用细绳绑在橡皮
筋的中部穿入罐中，橡皮筋两端穿过盖和底的小洞并固定起来，使小铁块悬于罐体内。
做好后将罐子从不太陡的斜面滚下，罐子和小铁块的动能会转化为橡皮筋的 ，
滚动一段时间后罐子停下来，然后再沿斜面向上滚动，此时罐子的重力势能会
（选填“增大”“减小”或“不变”）。
15．（2分）港珠澳大桥是目前世界上最长的跨海大桥，它由桥梁和海底隧道组成，其中海底隧道长6.7km。小明乘车通过海底隧道，在进、出隧道口时，他分别看了一下手表，
如图甲、乙所示，那么该车通过海底隧道的平均速度为 km/h。坐在汽车上的小
明以他乘坐的汽车为参照物，则他是 的（选填“运动”或“静止”）。
16．（2分）如图的实验装置探究的是电流通过导体时产生热量的多少与 的关系。
通电一段时间后，左右两侧密闭容器内的电阻产生的热量之比为 。
三、作图与实验题（本大题共5小题，其中第17-18小题5分，第19小题4分，第20小
题8分，第21小题9分，共26分）
17．（2分）画出出射光线对应的入射光线。（图中出射光线平行于主光轴。要求保留作
图痕迹）
18．（3分）如图所示，固定有磁体的小车A、B靠得较近，松手后两车都会运动。请在图
中作出松手时A车受力的示意图（“O”点是A车的重心。不计车与水平地面间的摩
擦）。19．（4分）用如图所示的装置探究水沸腾时温度变化的特点。烧杯内水的质量为 0.1kg，
大气压为标准大气压。
（1）当水沸腾后持续加热，仔细观察发现烧杯内的水开始减少，温度计的示数
（选填“增大”“减小”或“不变”）。
（2）假设在水沸腾前烧杯内水的质量保持不变。水温从70℃上升到90℃的过程中，烧
杯内的水吸收的热量为 J。
20．（8分）小明实验小组做“测量滑轮组的机械效率”的实验，实验装置如图甲、乙所
示。
（1）按照甲图装置实验，小明应竖直向上 拉动弹簧测力计，使钩码从A处升高
到A′处。由图可知拉力为 N，钩码上升的高度为 cm。
（2）小明实验小组又用图乙的实验装置进行实验，实验数据记录在表中。
实验次数 钩码重力G/N 钩码上升高度 拉力F/N 绳端移动的距 机械效率η
h/m 离s/m
1 2.0 0.02 0.04 83%2 4.0 0.03 2.2 0.06
①根据表格中的数据，请在图乙中画出实验时绳子的绕法（要求向下拉绳子的自由端使
钩码升高）。
②由表格数据可知，第一次实验时的拉力是 N（结果精确到0.1N）；第二次实验
时滑轮组的机械效率是 （结果精确到1%）。
③由两次实验可知，用同一滑轮组提升重物时，物体越重，滑轮组的机械效率越
（选填“高”或“低”）。
21．（9分）在“测量小灯泡的电功率”的实验中，电源电压6V恒定不变，小灯泡的额定
电压为2.5V（电阻约为8Ω）。
（1）请用笔画线代替导线，将图甲的电路连接完整（要求滑片向左移动时灯泡变亮）。
（2）闭合开关前，应将滑片移到 端（选填“A”或“B”）。
（3）闭合开关，发现灯泡不亮，移动滑片灯泡仍不亮。突然小芳的文具盒掉到桌上，
灯泡亮了。小明敲了几下桌子，灯泡又熄灭了。出现这种故障的原因是 。
A．开关短路
B．灯泡短路
C．电压表断路
D．灯泡接触不良
（4）排除故障，再次闭合开关，移动滑片，当电压表的示数为 V时，小灯泡正
常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为 W。
（5）现有规格为“10Ω 2A”、“20Ω 1A”和“50Ω 0.2A”的甲、乙、丙三个滑动变
阻器，为了实验的顺利进行，小明应在其中选择 接入电路。
（6）小芳利用图甲装置 （选填“能”或“不能“）做“探究通过定值电阻的电
流与电压的关系”的实验。四、综合应用题（本大题共3小题，其中第22、23小题各6分，第24小题8分，共20
分）
22．（6分）如图所示，R 1＝10Ω，R 2＝20Ω，R 3的最大阻值为50Ω．当S 1闭合，S 2断开，
滑片移到最左端时，电压表的示数为2V．求：
（1）电源电压。
（2）通电10s内R 2消耗的电能。
（3）现同时闭合S 1、S 2，求电路的最小功率。
23．（6分）如图甲所示，有一体积、质量忽略不计的弹簧，其两端分别固定在容器底部
和正方体形状的物体上。已知物体的边长为 10cm。弹簧没有发生形变时的长度为
10cm，弹簧受到拉力作用后，伸长的长度△L与拉力F的关系如图乙所示。向容器中加水，
直到物体上表面与液面相平，此时水深24cm。求：
（1）物体受到的水的浮力。
（2）物体的密度。
（3）打开出水孔，缓慢放水，当弹簧处于没有发生形变的自然状态时，关闭出水孔。
求放水前后水对容器底
部压强的变化量。
24．（8分）江汉平原，雨量充沛。甲地有一小型水电站，每分钟有 60m3 的水从高处流下
冲击水轮机的叶轮，带动发电机发电，供乙地使用，水轮机与上游水位的落差为20m。
甲、乙两地相距20km，两地间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω．为预防灾情发生，工作人员用简易无人机（只能水平或竖直飞行）进行实时
监测。该机有A、B两个电动机，它们消耗的电能都由锂电池提供。其中A电动机带动
顶部的螺旋桨工作，提供升力；B电动机带动尾部的螺旋桨工作，提供水平推力。无人
机飞行时的阻力f与飞行速度v的关系为f＝0.2v2
．该机的部分参数见表格。
质量（kg） 1.25
锂电池的电压（V） 29.4
锂电池的容量（mA•h） 1.0×104
最大飞行速度（m/s） 5
A电动机消耗的最大功率（W） 80
B电动机消耗的最大功率（W） 40
（1）若水的机械能有70%转化为电能，求水电站的发电功率。
（2）现输电线在某处发生短路，为确定短路位置，检修员在甲地利用如图所示的电路
进行测量。当电压表的示数为1.5V时，电流表的示数为0.5A．短路位置离甲地的距离
是多少米？
（3）当无人机保持一定高度以最大速度沿直线飞行时，B电动机消耗的功率最大。求此
时B电动机的效率。（不计电动机到螺旋桨传动过程中的能量损耗）2019 年湖北省天门市中考物理试卷
参考答案与试题解析
一、选择题（本大题共11小题，第1-11题每小题只有一个选项符合题意；第 1-11小题
每题2分，第10、11小题有两个或两个以上的选项符合题意，每小题2分，全部选对得3
分，选对但不全得1分，错选不得分．共82分）
1．【解答】解：A、响度指声音的强弱，是由振动的振幅决定的，故A正确；
B、“引吭高歌”中的“高”是指声音的响度大，不是指声音的音调高，故B错误；
C、从环保角度出发，再动听的乐音如果妨碍人们正常工作、学习和休息就成为噪音，
所以乐器发出的声音可以是乐音也可以是噪音，故C正确。
D、超声波体外碎石表明声波能传递能量，故D正确。
故选：B。
2．【解答】解：冬天，室外的铁质器材与木质器材的温度是相同的，等于当时的气温，
由于铁的传热能力比木材的传热能力强（铁器是热的良导体、木材是热的不良导体），
当冬天触摸室外的铁器和木材，铁器能较快的将手的热传走，而木材传热比较慢，所以
使人会感到冷热不一样。
故选：C。
3．【解答】解：A、满载时受到的浮力：F ＝G ＝m g＝70000×103kg×10N/kg＝
浮 排 排
7×108N；故A正确；
B、飞机的机翼通常都做成上面凸起，飞机起飞时，是利用气体压强和流速的关系产生
的飞机的升力，故B错误；
C、坦克的履带非常宽大，是在压力一定时，通过增大受力面积来减小压强，故C错误；
D、潜水艇悬浮于水中，其所受浮力与重力相等，即 F ＝G；由于水舱充水潜水艇的重
浮
力变大，重力大于浮力，所以潜水艇将下沉，故D错误。
故选：A。
4．【解答】解：
A、家用电器或线路失火时，要先切断电源，再实行施救措施，故A错误；
B、家庭电路中虽然安装了空气开关、漏电保护器等装置，但不是绝对安全可靠，仍会
出触电事故，故B错误；C、使用测电笔时，手不能接触笔尖金属体，手一定要接触笔尾金属体，故C错误；
D、某用电器漏电时，正常工作的漏电保护器会自动切断电路，故D正确。
故选：D。
5．【解答】解：
A、镜面反射和漫反射都属于光的反射，都遵循光的反射定律，故A错；
B、光从水中经平静的水面斜射向空气，折射角大于入射角，故B错；
C、白光通过三棱镜时，会分解成红、橙、黄、绿、蓝、靛、紫七色光，这是光的色散
现象，该现象说明白光是由各种色光混合而成的，故C正确；
D、相邻两个波峰之间的距离 或相邻两个波谷之间的距离等于波长，故D错。
故选：C。
6．【解答】解：A、汽油机和柴油机构造不同。汽油机有火花塞，柴油机有喷油嘴。故 A
错误；
B、单位质量的燃料完全燃烧时释放出的热量是燃料的热值，所以热值的单位是J/kg。
故B错误；
C、柴油机的效率为35%，说明它工作时柴油完全燃烧放出的热量的35%转化为有用功。
故C错误；
D、四冲程内燃机是吸气、压缩、做功、排气四个冲程连续工作的循环过程。故D正确。
故选：D。
7．【解答】解：
A、能量的转化和转移是具有方向性的，故A错误；
B、核能发电是利用铀原子核裂变时放出的核能来发电的。核电站的核心设备是核反应
堆，核反应堆是通过可控裂变（链式反应）释放能量的，故B正确；
C、可燃冰不能在短期内从自然界得到补充，所以它们属于不可再生能源，故C正确；
D、太阳能可以转化为其他形式的能，故D正确。
故选：A。
m
8．【解答】解：A、火焰上方空气加热后体积膨胀，即质量不变，体积变大，根据 ρ=
V
，可知密度变小。热空气上升，周围冷空气填充进来，形成风，吹动风车转动。故A错
误；
B、用力捏玻璃瓶，瓶子发生形变，容积减小，则细管中水面高度上升，所以，通过观
察细管中水面高度的变化，就能知道厚玻璃瓶是否发生了形变。故B正确；C、给门轴上的合页加润滑剂，是在压力一定时，通过减小接触面的粗糙程度来减小摩
擦力。故C错误；
D、吸管吸饮料时，用力吸时，管内压强减小，饮料在大气压的作用下被压入嘴里。故D
错误。
故选：B。
9．【解答】解：开关S与触点1接通时，R与R 1串联，电压表测R两端电压U 1，与2接通
时，R与R 2串联，电压表测R两端电压U 2，
U
A、开关S触点1接通时，电路中的电流I
1
=
R+R
，开关S触点1接通时，电路中的电
1
U
流I
2
=
R+R
，由题可知，R 1＜R 2，可得I 1＞I 2，故A错误；
2
B、开关S分别触点1、2接通时，R值不变，由于I 1＞I 2，由U＝IR可知，U 1＞U 2，故B
错误；
C、由I
=
U可知，U 1＝I
1
R，U 2＝I
2
R，即U 1﹣U 2＝R（I 1﹣I 2），可知R
=
U
1
-U
2=
△U
R I -I △I
1 2
，故C正确；
D、△U•△I＝（U 1﹣U 2）（I 1﹣I 2）
由P＝UI可知，P 1＝U
1
I 1，P 2＝U
2
I 2，可得：△P＝U
1
I 1﹣U
2
I 2≠△U•△I，故D错误。
故选：C。
10．【解答】解：
A、密度计的刻度是从上向下示数变大，故密度计的示数为1.45g/cm3 ；故A错误；
B、同一个密度计分别放在乙、丙液体中都漂浮，根据漂浮条件和阿基米德原理可得：F
＝G ＝G，F ＝G ＝G；所以密度计在乙、丙两种液体中受到的浮力都等于密
浮乙 排乙 浮丙 排丙
度计受到的重力G；
根据浮力产生的原因可知：物体漂浮时，底部所受液体的压力F＝F ，所以，乙、丙两
浮
图中木棒底部所受液体的压力相等，故B正确。
C、由图可知，密度计排开液体的体积V ＞V ，且浮力相等，根据F ＝ρ V g
排乙 排丙 浮 液 排可知 ρ ＜ρ ；
乙 丙
放入密度计后两液面相平，则V ＝V ，根据m＝ρV 可知m ＜m ，因此乙烧杯中液
乙 丙 乙 丙
体的质量比丙图的小，
故C正确；
D、根据G＝mg可知：G ＜G ；由于水平桌面放置两个完全相同的烧杯，则压力F＝G
乙 丙 液
F
+G ，所以，F ＜F ；由于烧杯的底面积相等，根据p= 可知：p ＜p ；即图乙中
杯 乙 丙 S 乙 丙
烧杯对桌面的压强小于图丙中烧杯对桌面的压强；故D错误。
故选：BC。
11．【解答】解：
A、中国北宋的沈括最早发现了地磁两极与地理两极并不重合的现象，比西方早了400
多年，故A正确；
B、由乙图可看出通电螺线管外部的磁场与条形磁体的磁场相似，故B错误；
C、电动机的原理是通电导体在磁场中受力，或者说通电线圈在磁场中受力转动，故C
正确；
D、发电机的原理是电磁感应现象，故D正确。
故选：ACD。
二、填空题（本大题共5小题，每小题2分，共10分）
12．【解答】解：望远镜是由两组透镜组成，靠近眼睛的叫目镜，靠近被测物体的叫物镜
物镜的作用是物体在焦点附近成实像，天文望远镜的物镜口径做得较大，是为了会聚更
多的光线，从而观测到更暗的星；
显微镜物镜和目镜都是凸透镜，把标本放在物镜的二倍焦距和一倍焦距之间，这样得到
一个放大的实像，那么这个放大的实像正好成在目镜焦点以内，由凸透镜成像规律可知，
当u＜f时，成正立放大的虚像。
故答案为：凸；凸。
13．【解答】解：
橡胶棒所带的电荷量约为10﹣7C；
毛皮摩擦过的橡胶棒带负电，将该橡胶棒接触不带电的验电器金属球时，橡胶棒上的负电荷移动到了金属球上，因负电荷定向移动的方向与电流的方向相反，故产生的瞬间电
流方向是从金属球流向橡胶棒；
故答案为：C；B。
14．【解答】解：金属罐不太陡的斜面上滚下，是从最高处滚下时，金属罐先由慢到快、
后由快到慢滚到最低点，上面一段滚动主要是重力势能减小，金属罐的动能和橡皮筋的
弹性势能增加；下面一段滚动主要是重力势能和金属罐的动能减小，橡皮筋的弹性势能
增加；金属罐在斜面上滚到最低处时，橡皮筋形变到最大程度，具有较大弹性势能。
在橡皮筋恢复的过程中，金属罐会由斜面底部自动滚上去。从最低处滚上时，金属罐先
由慢到快、后由快到慢滚到最高点，下面一段向上滚动主要是橡皮筋的弹性势能减小，
金属罐的动能和重力势能增加；向上面一段滚动主要是橡皮筋的弹性势能和金属罐的动
能减小，重力势能增加。
故答案为：势能；增大。
1
15．【解答】解：由图知，通过隧道的时间为t＝5min= h，
12
s 6.7km
= = =
汽车通过隧道的平均速度为v t 1 80.4km/h；
h
12
小明乘车通过海底隧道过程中，小明以他乘坐的汽车为参照物，两者没有位置变化，所
以小明是静止的。
故答案为：80.4；静止
16．【解答】解：
（1）实验装置中，一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的
电流特点可知，右边两个电阻的总电流和通过左边电阻的电流相等，即 I ＝I ；两个
右 左
5Ω的电阻并联，根据并联电路的电流特点知I 左 ＝I 1 +I 2，两电阻的阻值相等，则支路
中电流相等，即I 1＝I 2，所以右边容器中通过电阻的电流是左边容器中通过电阻的电流
的一半，即这是研究电流产生的热量与电流的关系；
（2）右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，
左侧的电流是右侧电流的2倍，由焦耳定律Q＝I2Rt可知，左侧电阻产生热量是右侧电
阻产生热量的4倍，即左右两侧容器内空气吸收的热量之比为4：1。故答案为：电流；4：1。
三、作图与实验题（本大题共5小题，其中第17-18小题5分，第19小题4分，第20小
题8分，第21小题9分，共26分）
17．【解答】解：
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。如图所示：
18．【解答】解：
不计车与水平地面间的摩擦，由于同名磁极相互排斥，所以松手时A车会受到水平向左
的排斥力F ，同时A车受到竖直向下的重力G、竖直向上的支持力F ，三力的作用点
斥 支
都画在A车的重心O处，如图所示：
19．【解答】解：
（1）水在沸腾过程中生成大量的气泡，气泡在上升过程中体积逐渐增大，达到水面处
破裂，水由液态变成气态，发生汽化现象，杯内的水开始减少；
水在沸腾过程中，需要吸热，但温度保持不变；
（2）水吸收的热量：
Q ＝cm△t＝4.2×103J/（kg•℃）×0.1kg×（90℃﹣70℃）＝8.4×103J；
吸
故答案为：不变；8.4×103
。
20．【解答】解：（1）实验时要竖直向上匀速拉动弹簧测力。
弹簧测力计每一个大格代表1N，每一个小格代表0.2N，示数为0.8N。
钩码上升的高度为5cm；
（2）①由1、2中数据知，绳自由端移动距离s为钩码上升高度h的2倍，所以由2段绳子承担物重，如下图所示：
；
②由表格数据可知，根据 η W Gh可得第一次实验时的拉力是：F
= 有用=
W Fs
总
Gh 2.0N×0.02m
= = =1.2N；
sη 83%×0.04m
第二次实验时滑轮组的机械效率是：η
=
W
有用=
G
2
h
2=
4.0N×0.03m
×
100%≈91%；
W F s 2.2N×0.06m
总 2 2
③对同一滑轮组来说，当额外功一定，所挂重物越重，做的有用功越多，有用功占总功
的百分比越大，即机械效率越高。
故答案为：（1）匀速；0.8；5cm；（2）①如上图；②1.2；91%；③高。
21．【解答】解：（1）滑动变阻器要采取“一上一下”的连接方式，滑片向左移动时灯泡
变亮，电流增大，电阻减小，接左下接线柱，如图所示：
（2）为了保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，即B端；
（3）灯泡有时候发光，有时候不发光，说明灯泡没有损坏，是接触不良，故 D符合题意；
故选：D；
（4）当灯泡两端的电压为额定电压时即电压表的示数为2.5V时，灯泡正常发光；
电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.32A，
灯泡的额定功率：P＝UI＝2.5V×0.32A＝0.8W；
（5）实验中，要测出额电功率，要保持小灯泡两端的电压为额定电压（小灯泡的电阻
约为8Ω），所需变阻器的阻值最大，
电路中的电流为I
=
U
L=
2.5V
=
0.3125A，则R
滑=
U
滑=
U-U
L=
6V -2.5V
=
11.2Ω
R 8Ω I I 0.3125A
L
＞10Ω，应该选择“20Ω 1A”的变阻器，而“50Ω 0.2A”的电流太小，不合适；
（6）要探究电流与电压的关系，需保持电阻不变，而灯丝随温度的升高而增大，不是
定值，不能探究电流与电压的关系。
故答案为：（1）见上图；（2）B；（3）D；（4）2.5；0.8；（5）20Ω 1A；（6）不
能。
四、综合应用题（本大题共3小题，其中第22、23小题各6分，第24小题8分，共20
分）
22．【解答】解：（1）当S 1闭合，S 2断开，滑片移到最左端时，可知R 1与R 2串联，电压
表测R 1两端电压U 1＝2V，串联电路中电流处处相等，
电源电压U：U＝IR 串= U 1× （R 1 +R 2） = 2V × （10Ω+20Ω）＝6V；
R 10Ω
1
（2）通电10s内，R 2所消耗的电能为：
2V
W 2＝U
2
It＝（U﹣U 1）It＝（6V﹣2V）× ×10s＝8J；
10Ω
（3）同时闭合S 1、S 2，由图可知，R 1与R 3串联接入电路，根据P＝UI
=
U2
=
U2
可
R R +R
1 3
知，当滑片P滑至最右端即R 3接入电路的电阻最大时，电路消耗的总功率最小，
P U2 (6V) 2 0.6W。
小= = =
R +R 10Ω+50Ω
1 3
答：（1）电源电压为6V；（2）通电10s内R 2消耗的电能为8J；
（3）现同时闭合S 1、S 2，电路的最小功率为0.6W。
23．【解答】解：（1）物块刚好完全浸没在水中，则 V ＝V ＝（0.1 m） 3 ＝1×10﹣
排 物
3m3
，
物体所受的浮力：F ＝ρ gV ＝1.0×103kg/m3×10N/kg×1×10﹣3m3 ＝10N；
浮 水 排
（2）由图甲可知，当物体上表面上液面齐平时，物体上表面距容器底的距离为h＝
24cm，弹簧伸长的长度：△L＝24cm﹣10cm﹣10cm＝4cm
由图乙可知，此时弹簧对物体的拉力为F ＝4N，
拉
木块的重力：G ＝F ﹣F ＝10N﹣4N＝6N，
物 浮 拉
物体的密度：ρ 物= m 物= G 物 = 6N = 0.6×103kg/m3 ；
V V g (0.1m) 3×10N/kg
物 物
（3）当弹簧处于没有发生形变的自然状态时，L ＝10cm，
弹簧
此时物体受的浮力：F '＝G ＝6N，
浮 物
V 排 ' = F 浮 = 6N = 6×10﹣4m3 ，
ρ g 1.0×103kg/m3×10N/kg
水
可得：h
浸=
V
排
'
=
6×10-4m3
=
0.06m；
S 0.1×0.1m2
此时水的深度：h'＝L +h ＝10cm+0.06m＝0.16m；
弹簧 浸
放 水 前 后 水 对 容 器 底 部 压 强 的 变 化 量 △ p ＝ p﹣ p' ＝ ρ g （ h﹣ h' ） ＝
水
1.0×103kg/m3×10N/kg×（0.24m﹣0.16m）＝800Pa。
答：（1）物体受到的水的浮力为10N；
（2）物体的密度为0.6×103kg/m3
；
（3）打开出水孔，缓慢放水，当弹簧处于没有发生形变的自然状态时，关闭出水孔。求放水前后水对容器底
部压强的变化量为800Pa。
24．【解答】解：（1）根据题意，高处落下的水每分钟所做的功为：W ＝Gh＝mgh＝
机
ρVgh＝1.0×103kg/m3×60m3×10N/kg×20m＝1.2×107J，
每分钟所转化的电能：W ＝ηW ＝70%×1.2×107J＝8.4×106J，
电 机
W 8.4×106J
水电站的发电功率为：P = 电= =140000W＝140kW；
电 t 60s
U
（2）由I= 可得，导线电阻：
R
U 1.5V
R= = =3Ω，
I 0.5A
则导线长度：
3Ω
L= =15km，
0.2Ω/km
短路位置离甲地的距离：
L 15km
s= = =7.5km。
2 2
（3）由表可知，无人机的最大速度v＝5m/s，B电动机消耗的最大功率P＝40W，
由f＝0.2v2 可知无人事以最大速度飞行时所受阻力：f＝0.2v2 ＝0.2×（5m/s） 2 ＝5N，
无人机水平飞行时的功率：P ＝fv＝5N×5m/s＝25W，
有
P 25W
求此时B电动机的效率：η= 有×100%= ×100%=62.5%。
P 40W
答：（1）水电站的发电功率为140kW；
（2）短路位置离甲地的距离是7.5km；
（3）此时B电动机的效率为62.5%。
