一一级级建建造造师师--机机电电工工程程
入入门门导导学学
♛ 教教材材介介绍绍

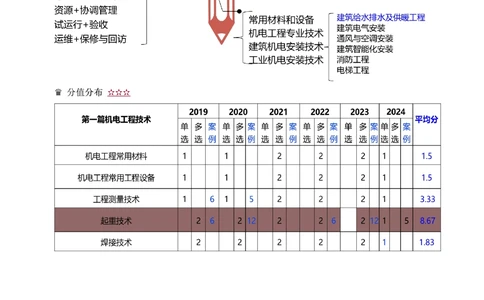

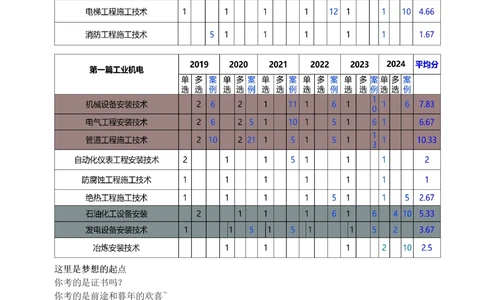

♛ 分分值值分分布布 ✫✫✫
1 / 206一一级级建建造造师师--机机电电工工程程
这这里里是是梦梦想想的的起起点点
你考的是证书吗？
你考的是前途和暮年的欢喜~
第第0011讲讲 机机电电工工程程常常用用材材料料（（一一））
第第11章章 机机电电工工程程常常用用材材料料与与设设备备
11..11 机机电电工工程程常常用用材材料料
♛ 分分值值分分布布✫
2 / 206一一级级建建造造师师--机机电电工工程程
题题型型 22002211 22002222 22002233 22002244
单选 1
多选 2 2 2
案例
平平均均分分：：11..7755
☞ 本本节节框框架架

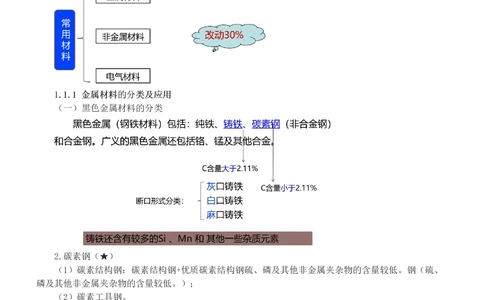

11..11..11 金金属属材材料料的的分分类类及及应应用用
（一）黑色金属材料的分类
2.碳素钢（★）
（1）碳素结构钢：碳素结构钢+优质碳素结构钢硫、磷及其他非金属夹杂物的含量较低。钢（硫、
磷及其他非金属夹杂物的含量较低。）；
（2）碳素工具钢。
3.合金钢【23年多】
（1）机械结构用合金钢
适用于制造机器和机械零件的合金钢。是在优质碳素钢中适当地加入一种或数种合金元素，用来提
高钢的强度、韧性和淬透性。
（2）高高速速钢钢((锋锋钢钢))
以钨、钼、铬、钒，钴为主要合金元素的高碳高合金莱氏体钢，通常用作高速切削工具。主要用来
制造中中、、高高速速切切削削刀刀具具，，如如车车刀刀、、铣铣刀刀、、麻麻花花钻钻等等。。
（3）工程结构用合金钢
包括可焊接高强度合金结构钢、合金钢筋钢、压力容器用合金钢、高锰耐磨钢等，用用于于制制作作工工程程和和
3 / 206一一级级建建造造师师--机机电电工工程程
建建筑筑结结构构件件。。
（（44））轴轴承承钢钢
轴承钢是用于制造滚动轴承滚珠、滚柱和轴承套圈，也可用于制作精密量具、冲模、量具等。

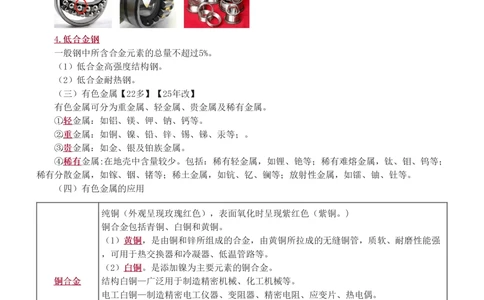

44..低低合合金金钢钢
一般钢中所含合金元素的总量不超过5%。
（1）低合金高强度结构钢。
（2）低合金耐热钢。
（三）有色金属【22多】【25年改】
有色金属可分为重金属、轻金属、贵金属及稀有金属。
①轻轻金属：如铝、镁、钾、钠、钙等。
②重重金属：如铜、镍、铅、锌、锡、锑、汞等；。
③贵贵金属：如金、银及铂族金属。
④稀稀有有金属:在地壳中含量较少。包括：稀有轻金属，如锂、铯等；稀有难熔金属，钛、钼、钨等；
稀有分散金属，如镓、铟、锗等；稀土金属，如钪、钇、镧等；放射性金属，如镭、铀、钍等。
（四）有色金属的应用
纯铜（外观呈现玫瑰红色），表面氧化时呈现紫红色（紫铜。)
铜合金包括青铜、白铜和黄铜。
（1）黄黄铜铜，是由铜和锌所组成的合金，由黄铜所拉成的无缝铜管，质软、耐磨性能强
，可用于热交换器和冷凝器、低温管路等。
（2）白白铜铜。是添加镍为主要元素的铜合金。
铜铜合合金金 结构白铜—广泛用于制造精密机械、化工机械等。
电工白铜—制造精密电工仪器、变阻器、精密电阻、应变片、热电偶。
（3）青铜以锡为主要添加元素，
锡青铜适用于制造轴承、蜗轮、齿轮等；
铅青铜是现代发动机和磨床广泛使用的轴承材料；
铍青铜还用来制造煤矿、油库等使用的无火花工具
4 / 206一一级级建建造造师师--机机电电工工程程
• 比强度在金属中排名第一；
• 工业纯钛的强度较高，接近高强度铝合金的水平；
钛钛及及钛钛合合金金 • 钛合金具有密度低、比强度大、耐腐蚀性能好、使用性能好等优点， 是理想的航天
工程结构材料。
• 主要用于制造工作温度低于350℃的石化换热器、反应器、船舶部件、飞机蒙皮等。
一一分分钟钟速速记记小小结结
考考题题练练习习
【【例例11】】有色金属中，属于轻金属的是（ ）。【22-1】
A．镍合金 B．钛合金 C．铝合金 D．镁合金 E．铬合金
【【答答案案】】CD。
【【解解析析】】镍合金：重金属；B钛合金：稀有金属；C．铝合金：轻金属；D．镁合金：轻金属；E．铬
合金：非有色金属。
【【例例22】】下列管材中，属于金属层状复合材料的是（ ）。【【1199--单单11】】
A．镍基合金钢管 B．衬不锈钢复合钢管 C．钢塑复合钢管 D．衬聚四氟乙烯钢管
【【答答案案】】B。
【【解解析析】】此题考查金属层状复合材料的分类。金属层状复合材料的分类，包括：钛钢、铝钢、铜
钢、钛不锈钢、镍不锈钢、不锈钢碳钢等复合材料。
11..11..22 非非金金属属材材料料的的分分类类及及应应用用
5 / 206一一级级建建造造师师--机机电电工工程程
（一）高分子材料的分类及应用【一级15单】
1. 热塑性塑料 ：
热塑性材料受热后又软软化化，，可以反复塑制成型，如聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等
【【““烯烯““】】。。
2. 热固性塑料
受热后不再软化，强热下发生分解破坏，不可以反复成型。优点是耐热性高，受压不易变形等，缺
点是机械性能不好，但可加入填料来提高强度，如酚酚醛醛塑塑料料、、环环氧氧塑塑料料等等。
（一）高分子材料【一级15单】
6 / 206一一级级建建造造师师--机机电电工工程程
热塑性塑料
塑塑料料
热固性塑料
用于密封件、衬板、衬里等。
橡橡胶胶
天然橡胶广泛用于制造胶带、胶管和减振零件等。
纤纤维维 天然纤维有棉花、麻、羊毛、蚕丝等。
保护被涂覆物体免受各种作用而发生表面的破坏；具有装饰效果，并能防火、防静电
涂涂料料
、防辐射
（二）非金属板材及管材的分类及应用
1. 非金属板材【一级16-单1、21多】
2. 有机和复合管材【25年改】
分分类类 应应用用
聚聚乙乙烯烯管管（（PPEE）） 无无毒毒、、输输送送生生活活用用水水。
聚聚丙丙烯烯管管（（PPPP）） 常用于流体输送。
硬硬聚聚氯氯乙乙烯烯管管（（PPVVCC--UU）） 用于建筑工程排水，也可用于工业废气排污排毒塔、气体液体输送等。
内塑料层采用中密度聚聚乙乙烯烯时可作饮水管，无毒、无味、无污染，符合
铝铝塑塑复复合合管管（（PPAAPP管管）） 国家饮用水标准；内塑料层采用交交联联聚聚乙乙烯烯则可耐高温、耐高压，适用
于供暖及高压用管。
一一分分钟钟速速记记小小结结
7 / 206一一级级建建造造师师--机机电电工工程程
【【例例33】】适用于洁净室含酸碱的排风系统的非金属风管是（ ）。
A．硬聚氯乙烯风管 B．聚氨酯复合风管 C．玻璃纤维复合风管 D．酚醛复合风管
【【答答案案】】A。
【【解解析析】】硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。
【【例例44】】可用于输送生活用水的水管材料是（ ）。
A．涂塑钢管 B．聚乙烯塑料管 C．聚丙烯管 D．硬聚氯乙烯管
【【答答案案】】B。
【【解解析析】】聚乙烯无毒、输送生活用水。常采用低密度聚乙烯水管。
第第0022讲讲 机机电电工工程程常常用用材材料料（（二二））
11..11..33 电电气气材材料料的的分分类类及及应应用用
（一）导线的分类及应用
1.裸绞线
裸绞线主要用于架空线路，
具有良好的导电性能和足够的机械强度。
8 / 206一一级级建建造造师师--机机电电工工程程
铝铝绞绞线线 一般用于短距离电力线路
钢钢芯芯铝铝绞绞线线 用于各种电压等级的长距离输电线路
（二）电缆
电缆还分为阻燃电缆和耐火电缆。
（1）塑料绝缘电力电缆
塑料绝缘电力电缆中，应用最最广广泛泛的是交联聚乙烯绝缘电力电缆。
例如：YYJJYY--2266//3355--33××224400，表示交交联联聚聚乙乙烯烯绝绝缘缘聚聚乙乙烯烯护护套套铜铜芯芯电电力力电电缆缆，额定电压为26/35kV，3
芯，截面积为240mm²。
（2）阻燃电缆
无无卤卤低低烟烟电缆燃烧时产生的烟尘较少，且不会发出有毒烟雾，燃烧时的腐蚀性较低，因此对环境产
生危害很小。阻燃电缆分A、B、C三个类别，AA类类最最高高。。
（3）耐火电缆
耐耐火火电电缆缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。分A、B两个类别，耐火电缆广
泛应应用用于于高高层层建建筑筑、、地地铁铁、、地地下下商商场场、、大大型型电电站站及及重重要要工工矿矿企企业业等等有有关关的的场场所所。。
9 / 206一一级级建建造造师师--机机电电工工程程
用于电缆密集的电缆隧道、电缆夹层中，或位于油
AA类类：：火火焰焰温温度度995500~~11000000℃℃ 持续供电90min
管、油库附近等易燃场所。
BB类类：：火火焰焰温温度度775500~~880000℃℃ 持续供电90min
（4）氧化镁电缆
防火性能特佳；耐高温、防爆、载流量大、防水性能好、机械强度高、寿命长、具有良好的接地性
能等优点，但价格贵、工艺复杂、施工难度大。
在在油油罐罐区区、、重重要要木木结结构构公公共共建建筑筑、、高高温温场场所所等耐火要求高的场合，可采用氧化镁电缆。【24年微
改】
（5）铝合金电缆
非非嵌嵌装装铝合金电力电缆适用于室内、隧道、电缆沟等场所的敷设，不能承受机械外力；嵌嵌装装铝铝合合
金金电力电缆适用于隧道、电缆沟、竖井或埋地敷设，能承受较大的机械外力和拉力。
2. 控制电缆
用于电气控制和配电装置的二次系统。二二次次电电流流较较小小，，因因此此芯芯线线截截面面通通常常在在1100mmmm22以以下下。。
常用的控制电缆：如KVV、KVVP等。主要用于交流500V、直流1000V及以下的控控制制、、信信号号、、保保护护及及测测
量量线线路路。。
（三）母线槽分类
1.分类
10 / 206一一级级建建造造师师--机机电电工工程程
2. 母线槽应用
高高层层建建筑筑的的垂垂直直输输配配电电 紧密型母线槽
应应急急电电源源 耐火型母线槽
小提示：一一般般室内正常环境可选用防护等级为IIPP4400的母线槽，消消防防喷淋区域应选用防护等级为IIPP5544
或或IIPP6666的母线槽。
【【例例55】】关于母线槽，下列说法哪种是错误的（ ）。
A．空气型母线之间接头用铜片软接过渡
B．空气型母线槽可以垂直安装
C．高强度母线槽散热能力优于紧密型母线槽
D．紧密型母线槽防潮性较差
【【答答案案】】B。
【【解解析析】】空气塑母线槽不能用于垂直安装，因存在烟囱效应。
一一分分钟钟速速记记小小结结
11 / 206一一级级建建造造师师--机机电电工工程程
（四）绝缘材料的分类及应用【【一一级级1177--单单11】】
1.绝缘气体
气体绝缘材料：有空气、氮气、二氧化硫和六氟化硫（SF ）等。在电气设备中除可作为绝缘材料
6
外，还具有灭弧、冷却和保护等作用.
2.绝缘油：常用的有变压器油、断路器油、电容器油、电 缆油等。
本本节节作作业业
♦1.轻金属和重金属有哪些？
♦2.热固性塑料包括哪几类？
♦3.耐火电缆的适用场所？
♦4.母线槽根据分类包括？高层建筑选择哪种？应急场所选择哪种？
♦5.非金属板材潮湿场所应选择哪一种？
第第0033讲讲 机机电电工工程程常常用用设设备备
12 / 206一一级级建建造造师师--机机电电工工程程
11..22 机机电电工工程程常常用用设设备备
♛ 分分值值分分布布✫
题题型型 22002211 22002222 22002233 22002244
单选
多选 2 2 2 2
案例
平平均均分分：：22
☞ 本本节节框框架架
11..22..11 通通用用设设备备的的类类型型和和性性能能
（一）通用设备分类【21多、22多】
13 / 206一一级级建建造造师师--机机电电工工程程
叶轮式泵（叶轮和轴之间的角度不一样）
14 / 206一一级级建建造造师师--机机电电工工程程
（一）分类【21多、22多】
（二）通用设备参数【一级15-（五）】
15 / 206一一级级建建造造师师--机机电电工工程程
一一分分钟钟速速记记小小结结
11..22..22 专专用用设设备备的的类类型型和和性性能能
1.锅炉设备 【【1177单单、、2200单单】】
主要参数：
①蒸发量：②压力 ③温度 ④受受热热面面蒸蒸发发率率 ⑤受受热热面面发发热热率率；；
锅炉受热面蒸发率或发热率是反映锅炉工作强强度度的的指指标标 。。
⑥锅炉热热效效率率【【产产生生热热量量//烧烧了了多多少少煤煤】】
（二）风力发电设备【【一一级级1188单单22、、2222多多】】
16 / 206一一级级建建造造师师--机机电电工工程程
风力发电机组的组成：直驱式风电机组和双馈式风电机组。
①直驱式风电机组：直驱机具有结构简单、可靠性强、效率高、维护成本低等优点，降低了风机机
械故障率。由于直驱式发电机永磁材料在振动、冲击、高温情况下容易出现失磁现象，无法在现场条件
下检修，所以一旦出现问题只有返厂维修。
② 双双馈馈式式风电机组：双馈式机组是在叶轮与发电机之间增增加加了了变变速速箱箱【【齿齿轮轮箱箱】】，避免了发电机直
接与叶轮直接连接而增加叶片的冲击载荷，并且将其直接传递到发电机上，降降低低了了发发电电机机的的故故障障率率。。
（三）光伏发电设备
独立光伏发电系统、并网光伏发电系统、分布式光伏发电系统等。
（三）光热发电的分类
光热发电形式：槽式光热发电、塔式光热发电、蝶式光热发电和菲涅尔式光热发电设备。目前国内
常见的是槽式光热发电设备和塔式光热发电设备。
11..22..33 电电气气设设备备的的类类型型和和性性能能
电气设备有发电设备、变电设备、配电设备、控制设备和电力电子设备等，是用于电力传输、分
配、控制和保护的各种电气设备。
17 / 206一一级级建建造造师师--机机电电工工程程
11..22..33 电电气气设设备备的的类类型型和和性性能能【【2255年年大大改改】】
发电设备 火力、风力、太阳能+柴油发电机
变变电电设设备备 如变压器、整流器、逆变器等。
电气设备
配电设备 常见的有开关柜、配电柜等。
（（★★））
包括自动化控制系统、保护装置、监测仪表等，是电力系统中的大脑和神
控制设备
经系统。
电力电子设备 包括变频器、整流器、逆变器、软启动器、功率放大器等。
1.发电设备【【2255年年增增】】
参数对比（★）
柴油发电机组的性能参数有：功率输出、电压、频率、电流、冷却量及冷却方式、燃烧空气量、排
风量、允许排气背压等。
变压器的主要技术参数有：额定容量、工作频率、效率、额定电压、电压比、空载电流、空载损
耗。
开关柜的主要技术参数有：额定电压、额定电流、额定频率、额定工频耐受电压、额定雷电冲击耐
受电压。
2.变压器的类型❁❁【二级16-多2】【二级19-单2】
18 / 206一一级级建建造造师师--机机电电工工程程
分分类类依依据据 类类别别
冷冷却却介介质质 油油浸浸式式变压器、干干式式变压器、充充气气式式变压器等；
每每相相绕绕组组数数不不同同 双双绕绕组组变压器、三三绕绕组组变压器和自自耦耦变压器等
电力变压器、电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器
变变压压器器用用途途不不同同
、调压变压器、互感器、其他特种变压器等
3.配电设备【【❁❁2255年年增增】】
（1）设备性能：（★★）
除开关柜、配电柜外，还有如下：
4.电动机
电电动动机机 优优点点
交交流流同同步步电电动动机机 转速和电源频率保持严格同步
结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用、重量轻等特
交交流流异异步步电电动动机机
点。
直直流流电电动动机机 具有较大的启动转矩和良好的启、制动性能；平平滑滑调调速速
5.电力电子设备【【❁❁2255年年增增】】
19 / 206一一级级建建造造师师--机机电电工工程程
（1）变频器
变频器是一种改变交流电源频率的电器，主要由整流单元、滤波单元、逆变单元、控制单元四部分
组成。例如，通过变频器改变电源的电压和频率，调整电动机的运行速度，实现无级调速。
（2）逆变器
例如，通过逆变器，可以控制电机运行方式，改变电机速度、扭矩和方向，以提供对系统的精确控
制并实现节能。逆变器还可分为多种类型，如太阳能逆变器、汽车逆变器等不同类型的逆变器.
（3）软启动
电动机在不调速拖动控制中使用的一种性能优异的拖动设备。
考考题题练练习习
【【例例11】】下列参数中，属于泵的主要性能参数的是（ ）。
A．流量、扬程、压力 B．流量、吸气压力、转速
C．功率、排出压力、比转速 D．轴功率、扬程、转速
【【答答案案】】D。
【【解解析析】】泵的性能由其工作参数加以表述，常用的参数有流量、扬程、轴功率、效率、转速、必需
汽蚀余量等。
【【例例22】】下列输送机中，属于有挠性牵引件的有（ ）。【【2211--多多2222】】
A．带式输送机 B．刮板输送机 C．悬挂输送机
D．小车输送机 E．螺旋输送机
【【答答案案】】ABCD。
【【解解析析】】有挠性设备类型有带式输送机、链板输送机、刮板输送机、埋刮板输送机、小车输送机、
悬挂输送机、斗式提升机、气力输送设备。无挠性牵引件的输送设备有螺旋输送机、滚柱输送机、气力
输送机等。
【【例例33】】柴油发电机组的性能参数包括（ ）。
A．冷却方式 B．排风量 C．负载损耗 D．阻抗 E．电流
【【答答案案】】ABE。
【【解解析析】】柴油发电机组的性能参数包括功率输出、电压、频率、电流、冷却量及冷却方式、燃烧空
气量、排风量、允许排气背压等。
【【例例44】】（ ）设备是电力系统中的大脑和神经系统。
A．发电设备 B．变电设备 C．控制设备 D．电子设备
【【答答案案】】C。
【【解解析析】】控制设备是指用于控制电力系统运行的设备，包括自动化控制系统、保护装置、监测仪表
20 / 206一一级级建建造造师师--机机电电工工程程
等，是电力系统中的大脑和神经系统.
本本节节作作业业
6. 风机的工作参数有哪些？
7. 通用设备包括哪几类？
8. 无挠性牵引设备有哪些？
9. 电力电子设备包括哪几种？
10. 变压器按照冷却介质分为几种？
人人贵贵有有志志 学学贵贵有有恒恒
第第0044讲讲 工工程程测测量量技技术术（（一一））
第第22章章 机机电电工工程程专专业业技技术术
22..11 工工程程测测量量技技术术
♛ 分分值值分分布布✫✫
题题型型 22002200 22002211 22002222 22002233 22002244
单选 1 1
多选 2 2 2
案例 5
平平均均分分：：22..66
☞ 本本节节框框架架
21 / 206一一级级建建造造师师--机机电电工工程程
22..11..11 工工程程测测量量方方法法及及要要求求
（一）测量程序【20单】
基本程序：设置基础纵横中心线→设置基础标高基准点→设置沉降观测点→安装过程测量控制→实
测记录等。
（二）测量方法
22 / 206一一级级建建造造师师--机机电电工工程程
• 总结：水准测量和基准线测量的对比【【1199案案、、2200案案】】
分分类类 测测量量内内容容 测测量量原原理理 测测量量仪仪器器 埋埋设设
水水准准测测量量 水准仪
高差 水平视线原理 基础上
（（高高差差）） 水准标尺
基基准准线线测测量量 纵向中心线 经纬仪
两点成一直线 中心标板
（（平平面面）） 横向中心线 检定钢尺
沉沉降降观观测测点点 高差 二等水准法 水准仪 基础上
注：安装基准线的测设 中中心心标标板板应在浇浇灌灌基基础础时，配合土建埋设，也可待基基础础养养护护期期满满后后再埋设。
放放线线就是根据施工图，按建建筑筑物物的的定定位位轴轴线线来测定。
（三）高程测量
高程分为绝对高程和相对高程。
测量高程通常采用的方法有：水水准准测测量量、、三三角角高高程程测测量量和和气气压压高高程程测测量量。。
23 / 206一一级级建建造造师师--机机电电工工程程
测测量量方方法法 适适用用特特点点 测测量量工工具具
水水准准测测量量 最最精精密密水准测量的方法 水水准准仪仪和和标标尺尺
三三角角高高程程测测量量 在山区或地形起伏较大的地区测定地
经经纬纬仪仪、、全全站站仪仪和和（（激激光光））测测距距仪仪
【【2222多多】】 面点高程时
气气压压高高程程测测量量 主要用于低低精精度度的高程测量 最常用的仪器为空空盒盒气气压压计计和和水水银银气气压压计计
第第0055讲讲 工工程程测测量量技技术术（（二二））
22..11..22 工工程程测测量量的的实实施施与与控控制制
24 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例11】】三角高程测量需要的测量仪器有（ ）。【22-3】
A．经纬仪 B．水准仪 C．全站仪 D．准直仪 E．测距仪
【【答答案案】】ACE。
【【解解析析】】三角高程测量，测量仪器：经纬仪、全站仪和（激光）测距仪。
【【例例22：：2244年年真真题题】】在每道工序完成后，检查工程实际位置及标高是否符合设计的测量是（ ）。
A．放线测量 B．竣工测量 C．过程测量 D．定位测量
【【答答案案】】C。
【【解解析析】】工序或过程测量。每道工序完成之后，都要通过测量，检查工程各部位的实际位置及高程
是否符合设计要求。
【【例例33】】利用经纬仪和检定尺，根据（ ）原理测量基准线。
A．垂直平分线 B．平行线 C．两点成一线 D．直角
【【答答案案】】C。
【【解解析析】】利用经纬仪和检定尺，根据两点成一线的原理测量基准线。
25 / 206一一级级建建造造师师--机机电电工工程程
22..11..33 工工程程测测量量仪仪器器的的应应用用
测测量量仪仪器器 实实例例
水水准准仪仪 建筑工程测量控制网标标高高基准点的测设及厂房、大型设备基基础础沉沉降降观测。
经经纬纬仪仪 测量水水平平角角和和竖竖直直角角；建立平面控制网的测量；测量厂房（车间）柱安装垂直度。
角度测量、、距距离离（斜距、平距、高差）测量、三维坐标测量、
全站仪
导线测量、交会定点测量和放样测量。
【一级12-单3】【20-单3】（四省份）
考考题题练练习习
【【例例44】】某厂房柱安装时，应使用（ ）测量铅垂度。
A．光学水准仪 B．激光准直仪 C．全站仪 D．光学经纬仪
【【答答案案】】D。
【【解解析析】】光学经纬仪，主要应用于建立安装测量控制网并在安装全过程进行测量控制。例如，机电
工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装铅垂度的控制测量，用于测量纵向、
横向中心线。
26 / 206一一级级建建造造师师--机机电电工工程程
【【例例55】】输电线路钢塔架档距约30m，其基础施工时的档距测量宜采用（ ）。
A．十字线法 B．电磁波测距法 C．钢尺量距法 D．平行基准线法
【【答答案案】】C。
【【解解析析】】输电线路钢塔架档距，当采用钢尺量距时，其丈量长度不宜大于80m，同时不宜小于20m
本本章章速速记记
本本节节作作业业
1. 常用的测量仪器包括？
2. 水准仪的工作原理是什么？常用来测量？
3. 经纬仪的测量原理是什么？常用来测量？
4. 测量的基本程序是？
5. 用于管道测量的主点有哪些？
6. 设置输电线路塔控制桩的方法有？
第第0066讲讲 起起重重技技术术（（一一））
22..22 起起重重技技术术
♛ 分分值值分分布布
题题型型 22002200 22002211 22002222 22002233 22002244
单选 1
多选 2 2 2 2
案例 12 6 12 5
平平均均分分：：88..88
☞ 本本节节框框架架
27 / 206一一级级建建造造师师--机机电电工工程程
22..22..11 起起重重机机械械的的分分类类与与选选用用
（一）起重机械的分类
11.. 轻轻小小型型起起重重设设备备分分类类
（1）千斤顶（2）滑车（3）起重葫芦（4）卷扬机
•
滑车=起重滑车=滑轮组
22.. 起起重重机机的的分分类类
可分为：桥架型起重机、臂架型起重机、缆索型起重机三大类。
（1）桥架起重机
（2）臂架起重机
28 / 206一一级级建建造造师师--机机电电工工程程
（一）流动式起重机基本参数（P31）
29 / 206一一级级建建造造师师--机机电电工工程程
计算载荷：【22案】
（1）动载荷系数
一般取动载荷系数k1= 1.1。
（2）不均衡载荷系数
一般取不均衡载荷系数K2= 1.1~1.25。
（3）吊装计算载荷
单台吊装计算载荷(简称计算载荷)=K1×Q。
多台起重机联合起吊设备，计算载荷的一般公式为=K1×K2×Q。
最大起起重重高度如图所示。【23多】
吊装计算高度H>h1+h2+h3+h4。
H一吊臂顶端下动滑轮的高度（m）；
h1一设备高度（m）；
h2一索具高度（包括钢丝绳、平衡梁、卸扣等的高度）（m）；
h3一基础或地脚螺栓顶面至就位时设备底面的高度（m）；
h4一基础或地脚螺栓顶面高度（m）。
30 / 206一一级级建建造造师师--机机电电工工程程
3.额定起重量【25年改】
两台起重机械同时起吊一重物时，宜选用相同类型或性能相近的起重机。要根据起重机械的起重能
力进行合理的负荷分配；起起吊吊重重量量不不应应超超过过两两台台起起重重机机械械所所允允许许起起吊吊重重量量总总和和的的7755%%。每一台起重机械的
负荷量不宜超过其安全负荷量的80%。
（三）流动式起重机的选用
流动式起重机的特性曲线【二级19多】
起起重重能能力力随臂长、幅度的变化而变化的规律。
最最大大起起升升高高度度随臂长、幅度变化而变化的规律的曲线。
31 / 206一一级级建建造造师师--机机电电工工程程
2.流动式起重机的选用步骤【13年一级选】
步步
依依据据 确确定定及及选选择择
骤骤
1 根据被吊设备或构件的就位高度、现场具体情况等； 站车位置+R
就就位位高高度度、、设设备备尺尺寸寸、、吊吊索索高高度度等等和和站站车车位位置置（（幅幅度度 确确定定臂臂长长（臂长的计算就是勾股定理。L2=
2
））；； R2+H2。）
根据已确定的幅度（回转半径）、臂长，由起重机的
3 查表：额定起重量
起重性能表或起重特性曲线；
4 如果起重机的额定起重量大于计算载荷； 合格，否则重新选择
计算吊臂与设备、吊钩与设备及吊臂之间的安全距离 符合规范要求，合格；
5
。 否则重选；
（四）流动式起重机站位的基础处理【25年改】
（1）流动式起重机必须在水水平平坚坚硬硬地面上进行吊装作业。吊车工作位置(包括吊车行走路线)的地基
32 / 206一一级级建建造造师师--机机电电工工程程
需进行处理。
（2）根据地基土质情况或以测定的地地面面耐耐压压力力为依据，采用合适的方法进行处理。在复杂地基上吊
装重型设备，应请专业人员对基础进行专专门门设设计计，并编制地基处理方案。
（3）处理后的地基应做耐耐压压力力测测试试，常用压重法或请第三方测试机构进行测试。
一一分分钟钟速速记记小小结结
考考题题练练习习
【【例例11】】吊装载荷包括（ ）。【22-4+21多】
A．被吊设备重量 B．吊臂 C．加固
D．吊钩重量 E．吊索重量
【【答答案案】】ACDE。
【【解解析析】】吊装载荷的组成：被吊物（设备或构件）在吊装状态下的重量和吊、索具重量（流动式起
重机一般还应包括吊钩重量和从臂架头部垂下至吊钩的起升钢丝绳重量）。例如，履带起重机的吊装载
荷为被吊设备（包括加固、吊耳等）和吊索（绳扣）重量、吊钩滑轮组重量和从臂架头部垂下的起升钢
丝绳重量的总和。
【【例例22】】在使用250t履带塔吊进行大型工艺设备吊装作业时，250t塔吊的车身突然倾斜，起重指挥人
员立即停止了吊装作业，经检查发现履带塔吊的右侧腹带前部的地面出现了塌陷，施工单位立即组织人
员进行了妥善处理。
【【问问题题】】250t履带吊车进行大型工艺设备吊装作业时，吊车的工作位置地面有什么要求？
【【解解析析】】流动式起重机必须在水水平平坚坚硬硬地面上进行吊装作业。吊车工作位置(包括吊车行走路线)的
地基需进行处理。
根据地基土质情况或以测定的地地面面耐耐压压力力为依据，采用合适的方法进行处理。在复杂地基上吊装重
型设备，应请专业人员对基础进行专专门门设设计计，并编制地基处理方案。
处理后的地基应做耐耐压压力力测测试试，常用压重法或请第三方测试机构进行测试。
第第0077讲讲 起起重重技技术术（（二二））
22..22..22 索索吊吊具具的的分分类类与与选选用用
（（一一））钢钢丝丝绳绳【【一一级级1166单单】】
33 / 206一一级级建建造造师师--机机电电工工程程
钢钢丝丝绳绳的的规规格格 应应用用
6×19 缆风绳、拉索
6×37 滑轮组起重绳，吊索
6×61 滑轮组、吊索和捆绑吊物等
【【一一级级2200案案、、2222案案】】
（二）滑轮组
【【口口诀诀：：三三七七顺顺石石榴榴花花】】
（四）卷扬机
34 / 206一一级级建建造造师师--机机电电工工程程
（四）卷扬机【一级17多、18单】
选选用用 一般采用电电动动慢慢速速卷扬机。
卷卷扬扬机机基基本本参参数数 额额定定牵牵引引拉拉力力、、工工作作速速度度、、容容绳绳量量。
使使用用中中 必须进行容绳量校核。
每台卷扬机的铭牌上都标有对某种直径钢丝绳的容绳量，选择时必须注意，如果实际使用的钢丝绳
的直径与铭牌上标明的直径不同，还必须进行容容绳绳量量校校核核。。
（五）吊梁（平衡梁）的作用【20多、22案】
（五）吊梁（平衡梁）的作用【25年改】
（1）减少被吊设备(构件)起吊时所承受的挤压力，避避免免损损坏坏设设备备。。
（2）缩缩短短吊索高度，减小动滑轮的起吊高度。
（3）构件刚度不满足而需要多吊点起吊受力时平平衡衡和分配各吊点载荷。
（4）转转换换吊吊点点。。在同一台非标准起重机（如桅杆）的一个吊耳上，如需要挂两套及其以上的滑轮
组，也需要采用平衡梁。
一一分分钟钟速速记记小小结结
35 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例33】】吊装作业中，平衡梁的主要作用有（ ）。【【2200--多多2211】】
A．保持被吊物的平衡状态 B．平衡或分配吊点的载荷 C．强制改变吊索受力方向
D．减小悬挂吊索钩头受力 E．调整吊索与设备间距离
【【答答案案】】AB。
【【解解析析】】（1）减少被吊设备(构件)起吊时所承受的挤压力，避免吊索损坏设备。
（2）缩短吊索高度，减小动滑轮的起吊高度。
（3）构件刚度不满足而需要多吊点起吊受力时平衡和分配各吊点载荷。
（4）转换吊点。在同一台非标准起重机（如桅杆）的一个吊耳上，如需要挂两套及其以上的滑轮
组，也需要采用平衡梁。
【【例例44】】反映流动式起重机的起重能力、最大起升高度随（ ）变化而变化的规律的曲线称为起重
机的特性曲线。
A．臂长 B．额定起重量 C．回转速度
D．计算载荷 E．幅度
【【答答案案】】AE。
【【解解析析】】反映流动式起重机的起重能力随臂长、幅度的变化而变化的规律和反映流动式起重机的起
升高度随臂长、幅度变化而变化的规律的曲线称为起重机的特性曲线。
22..22..33 吊吊装装方方法法和和吊吊装装稳稳定定性性要要求求
（一）吊装方法
36 / 206一一级级建建造造师师--机机电电工工程程
塔式起重机 使用地点固定、周期较长的场合
桥式起重机 多为厂房车间使用
汽汽车车起重机 机动灵活，使用方便
履履带带起重机 中小重物可吊装行走，灵活方便
桅杆系统吊装 见后面
缆缆索索吊装 重量不大，跨度、高度较大的场合，如桥梁建造、电视塔顶设备吊装
投影面积大、重量 重，提升高度相对较低
液液压压提升
投影面积一般、重量相对较轻、提升高度高
利用构筑物吊装【18案】
1）应对承载的结构在受力条件下的强度和稳定性进行校核。
2）选择的受力点和方案应征征得得设设计计人人员员的的同同意意。。
3）对于通过锚固点或直接捆绑的承载部位，还应对局部采取补补强强措措施施；如采用大块钢板、枕木等进
行局部补强，采采用用角角钢钢或或木木方方对对梁梁或或柱柱角角进进行行保保护护。。
4）施工时，应设专专人人对受力点的结构进行监监视视。
（（二二））吊吊装装稳稳定定性性【【一一级级1199案案、、1144案案】】
1.吊装稳定性要求
37 / 206一一级级建建造造师师--机机电电工工程程
主主要要原原因因 措措施施
①超载 ①严严禁禁超载
起起重重机机械械 ②支腿不稳定 ②严格机械检查、打好支腿并用道木和钢板垫实和加
失失稳稳 ③③机机械械故故障障 固、确确保保支支腿腿稳稳定定；；
④起重臂杆仰角超限 ③最大仰角45°≤ Θ≤78°
①尽量采用同同机机型型、、吊吊装装能能力力相相同同或或相相近近的吊车，并
①多机吊装的不同步; 通过主主副副指指挥挥来实现多机吊装的同步；
②不同起重能力的多机吊装荷载分配 ②通过过计计算算机机控控制制来实现多吊点的同步 ；
吊吊装装系系统统
不均; ③制定周密指挥和操作程序并进行演演练练，达到指挥协
失失稳稳
③多动作 、多岗位指挥协调失误； 调一致；
④④桅桅杆杆系系统统缆缆风风绳绳、、地地锚锚失失稳稳 ④严严格格按按吊吊装装方方案案和和工工艺艺计计算算设设置置，，设设置置完完成成后后进进行行
检检查查并并做做好好记记录录。。
①对于细长、大面积设备或构件采用多吊点吊装；薄
吊吊装装设设备备
①由于设计与吊装时受力不一致； 壁设备进行加加固固加加强强；；
或或构构件件失失
②设备或构件的刚度偏小。 ②对型钢结构、网架结构的薄薄弱弱部部位位或杆件进行加加固固
稳稳
或或加加大大截截面面，提提高高刚刚度度；；
2.桅杆稳定性【【一一级级1199案案、、1188案案、、2222多多】】
桅桅杆杆稳稳定定系系统统 使使用用要要求求
缆风绳 与地面夹角在3300--4455°°之间
全埋式 适用：可以承受较大的拉力，适用于重型吊装
地锚
活动式地锚 适用：地锚承受的力不大、重复利用率高。多用在改、扩建工程中
38 / 206一一级级建建造造师师--机机电电工工程程

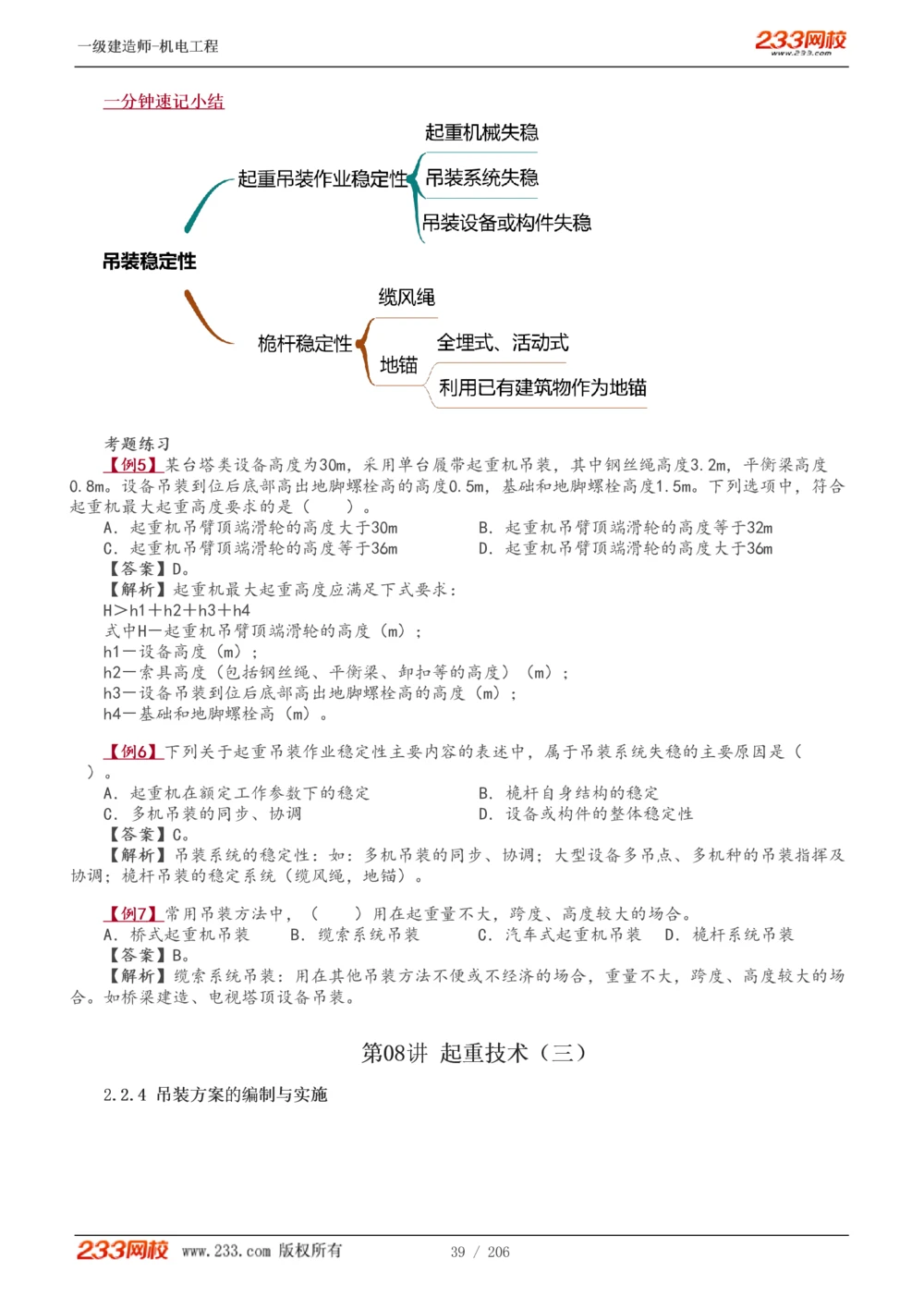

一一分分钟钟速速记记小小结结
考考题题练练习习
【【例例55】】某台塔类设备高度为30m，采用单台履带起重机吊装，其中钢丝绳高度3.2m，平衡梁高度
0.8m。设备吊装到位后底部高出地脚螺栓高的高度0.5m，基础和地脚螺栓高度1.5m。下列选项中，符合
起重机最大起重高度要求的是（ ）。
A．起重机吊臂顶端滑轮的高度大于30m B．起重机吊臂顶端滑轮的高度等于32m
C．起重机吊臂顶端滑轮的高度等于36m D．起重机吊臂顶端滑轮的高度大于36m
【【答答案案】】D。
【【解解析析】】起重机最大起重高度应满足下式要求：
H＞h1＋h2＋h3＋h4
式中H－起重机吊臂顶端滑轮的高度（m）；
h1－设备高度（m）；
h2－索具高度（包括钢丝绳、平衡梁、卸扣等的高度）（m）；
h3－设备吊装到位后底部高出地脚螺栓高的高度（m）；
h4－基础和地脚螺栓高（m）。
【【例例66】】下列关于起重吊装作业稳定性主要内容的表述中，属于吊装系统失稳的主要原因是（
）。
A．起重机在额定工作参数下的稳定 B．桅杆自身结构的稳定
C．多机吊装的同步、协调 D．设备或构件的整体稳定性
【【答答案案】】C。
【【解解析析】】吊装系统的稳定性：如：多机吊装的同步、协调；大型设备多吊点、多机种的吊装指挥及
协调；桅杆吊装的稳定系统（缆风绳，地锚）。
【【例例77】】常用吊装方法中，（ ）用在起重量不大，跨度、高度较大的场合。
A．桥式起重机吊装 B．缆索系统吊装 C．汽车式起重机吊装 D．桅杆系统吊装
【【答答案案】】B。
【【解解析析】】缆索系统吊装：用在其他吊装方法不便或不经济的场合，重量不大，跨度、高度较大的场
合。如桥梁建造、电视塔顶设备吊装。
第第0088讲讲 起起重重技技术术（（三三））
22..22..44 吊吊装装方方案案的的编编制制与与实实施施
39 / 206一一级级建建造造师师--机机电电工工程程
（一）吊装方案的主要内容【25年改】
1. 吊装方案的编制内容（7条）
其中—吊装工艺设计:
②吊吊装装参参数数表表。主要包括【【11尺尺寸寸++22重重量量++22标标高高】】
设备规规格格尺尺寸寸、
设设备备总总重重量量、、吊吊装装总总重重量量、
重重心心标标高高、、 吊吊点点方方位位及及标标高高等。
若采用分段吊装法，应注明设备分段尺寸、分段重量。
（二）吊装方案的实施
（1）审批
（2）吊装组织机构
（3）吊装方案交底
（1）吊装方案经批准后应下发给有关单位和人员，在初步了解方案内容后， 一般在施工准备阶段
进行技术交底。
（2）吊装技术负责人或方案编制人向参与吊装的有关人员进行技术交底。
（3）方案交底以吊装方案的内容和设计图纸为依据，重点是工程特点、吊装程序、 工艺方法、技
术关键和安全措施。
（4）技术交底后，做好交底记录，经有关部门签证后，保存、归档、备查。
4.吊装过过程程检检查查
55..试试验验和和试试吊吊
（1）试吊的时间不宜过长，一般控制在1100mmiinn左右。
试吊时设备离开地面的距离不应超过110000mmmm。
试试吊吊后后要对各吊装机索具进行一次全全面面检检查查。对出现的异常情况，应采取措施加以解决，必必要要时时应应
再再进进行行一一次次试试吊吊。。
6.吊装就就位位和和收收尾尾
40 / 206一一级级建建造造师师--机机电电工工程程
（1）在吊装现场进行吊装作业过程中有有触触电电危危险险时，如架空线等应应联系停停电电并派派人人监监护护。
对需需要要中中断断的的道道路路应在路路口口处处按按规规定定设设置置警警示示牌牌、、警警示示灯灯，，并并派派专专人人看看守守。
还要在吊吊装装现现场场设置警警界界区区域域，发放吊吊装装工工作作证证，禁禁止止无无关关人人员员进进入入，以防不测。
（2）设设备备就就位位后后，应立立即即进进行行找找正正定定位位及及地地脚脚螺螺栓栓的的紧紧固固。
（3）在在拆拆除除吊吊装装机机具具时时，如大型桅杆系统的拆除等，仍应按吊吊装装方方案案的的工工艺艺方方法法进进行行，以保证收尾
阶段的安全。
本本章章速速记记
本本节节作作业业
7. 卷扬机的工作参数包括？常采用哪种卷扬机?
8. 利用构筑物如何吊装？
9. 流动式起重机的参数？特性曲线？
10. 起重机试吊的幅度和时间有什么要求？
11. 需要中断的道路设置什么？
12. 吊装设备失稳的措施有哪些？
第第0099讲讲 焊焊接接技技术术（（一一））
22..33 焊焊接接技技术术
♛ 分分值值分分布布✯✯
22002200 22002211 22002222 22002233
单选 1
多选 2 2 2 2
案例
平平均均分分：：11..88
41 / 206一一级级建建造造师师--机机电电工工程程
焊焊接接基基本本知知识识
了了解解焊焊接接基基本本知知识识
42 / 206一一级级建建造造师师--机机电电工工程程
22..33..11 焊焊接接设设备备和和焊焊接接材材料料的的分分类类及及选选用用
（一）焊接设备
（二）焊接材料
1.按熔渣性质分类：碱性焊条（又称作低氢型焊条）和酸性焊条。
☬小小提提示示：：焊条选用实例：【22多】
对承受载荷、易发生裂纹焊件——低氢型焊条；
焊接部位难以清理的焊接——酸性焊条；
狭狭小小或或通通风风条条件件差差的场合——酸性焊条、低尘焊条；
酸性焊条和碱性焊条都都可可满满足足—酸性焊条；
（1）焊条保管【25年新增】
焊条必须存放在干燥通风、整洁的库房中，摆放在距离地面、墙面300mm以上的架子上。
焊条库房中应装有温度计和湿度计，库房内温度不得低于5℃，湿度不得大于60%。
（2）焊条烘干【25年新增】
使用前应按照说明书规定进行烘干，一般酸性焊条，烘干温度70℃-150℃，保温时间1h-1.5h。碱性
焊条烘干温度300℃-400℃，保温时间1h-2h。焊条应随烘随用，并应存放在保温桶内，以免再次受潮。
43 / 206一一级级建建造造师师--机机电电工工程程
2.焊丝分类及选用
主要考虑焊缝金属应与母材力学性能或物理
主要用于钨极气体保护焊和熔化极气体保护
实实心心焊焊丝丝 性能的良好匹配，如耐磨性、耐蚀性，焊缝
焊；
应是致密的和无缺陷的。
用于采用CO 和Ar+CO 为保护气体的熔化极气
2 2
药药芯芯焊焊丝丝 前者用于普通结构，后者用于重要结构。
体保护焊
不用另加气体保护焊，抗风能力优于气体保
自自保保护护药药
护焊，通常可在四四级级风风力力下施焊，适用于野野 在我国在长长输输油油气气管管道道焊焊接接中中也也得到应用。
芯芯焊焊丝丝
外外或或高高空空作作业业，国外建筑行业已广泛使用
（三）焊接气体分类及应用【23多】
（四）焊接材料的复验要求
焊接材料应按到货批次进行复验，合格后方可使用：
一级 一、二二级级焊缝
建建筑筑结结构构安安全全等等级级
二级 一级焊缝
大跨度的一级焊缝
重级工作制吊车梁结构中的一级焊缝
一一分分钟钟速速记记小小结结
44 / 206一一级级建建造造师师--机机电电工工程程
22..33..22 焊焊接接方方法法和和焊焊接接工工艺艺
（一）焊接接头
1. 焊接接头由焊缝、熔合区、热影响区和母材金属组成。
2.焊接接头形式：对接接头、T形接头、角接接头及搭接接头等。
3.焊缝在施焊时空间位置。分为平焊缝、立焊缝、横焊缝、仰焊缝。
4.预热及焊后热处理 ❁【【选选择择】】
进行焊前预热和焊后热处理，以防止延迟裂纹的产生。若不能及时进行热处 理，则应在焊后立即后
热200～350℃保温缓冷，焊后热处理可降低焊接残余应力，防止裂纹的产生。
45 / 206一一级级建建造造师师--机机电电工工程程
（（一一））焊焊接接工工艺艺评评定定报报告告及及作作用用
1.焊接工艺评定报告
是为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价。
2.作用：
与制造焊件有关的加工和操作细则性作业文件。焊工施焊时使用的作业指导书，可保证施工时质量
的再现性。一个焊接工艺评定报告可用于编制多个焊接作业指导书。一个焊接作业指导书可以依据一个
或多个焊接工艺评定报告编制。
3.焊接工艺评定规则【25年新增】
都都需需要要重重新新进进行行评评定定；；
凡凡是是重重要要因因素素变变化化 如焊接方法、母材分类、母材厚度、焊丝类别、预热、焊后热处理、保护气
体种类、电流种类和极性等变化。
补补加加因因素素就就上上升升为为重重要要因因素素；；
当当有有冲冲击击韧韧性性要要求求时时
如线能量、平焊改立焊、多道焊改为单道焊等；
则无需要进行评定，如坡口形式尺寸、焊丝规格、保护气体流量等，但但需需要要
次次要要因因数数变变化化
重重新新编编制制焊焊接接工工艺艺规规程程。。
一一分分钟钟速速记记小小结结
46 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例11】】下列关于焊接材料选用原则说法中，错误的是（ ）。
A．在焊接结构刚性大、接头应力高、焊缝易产生裂纹的不利情况下，应考虑选用比母材强度低的焊
条
B．在酸性焊条和碱性焊条都可满足要求时，应尽量选用碱性焊条
C．对焊接工作量大的结构，有条件时应尽量选用高效率焊条
D．在狭小或通风条件差的场合，在满足使用性能要求的条件下，应选用酸性焊条或低尘焊条
【【答答案案】】B。
【【解解析析】】酸性焊条和碱性焊条都可满足要求时，应尽量选用酸性焊条。
【【例例22】】关于焊接工艺评定及其报告的说法，正确的有（ ）。
A．用于验证和评定焊接工艺方案的正确性
B．直接用于指导生产
C．是焊接工艺指导书的支持文件
D．同一焊接工艺评定报告可作为几份焊接作业指导书的依据
E．多份焊接工艺评定报告可作为一份焊接作业指导书的依据
【【答答案案】】ACDE。
【【解解析析】】焊接工艺评定作用：用于验证和评定焊接工艺方案的正确性，其评定报告不直接指导生
产，是焊接工艺作业指导书的支持文件，一个焊接作业指导书可以依据一个或多个焊接工艺评定报告编
制，一个焊接工艺评定报告可用于编制多个焊接作业指导书。
第第1100讲讲 焊焊接接技技术术（（二二））
22..33..33 焊焊接接应应力力与与焊焊接接变变形形【【一一级级1188、、1155多多、、2211多多】】
1.降低焊接应力的措施【【一一级级1188、、1155多多、、2211多多】】
47 / 206一一级级建建造造师师--机机电电工工程程
3.焊接变形的危害
焊接变形的危害主要表现在：
①降低装配质量
②影响外观质量
③降低承载力
④增加矫正工序
⑤提高制造成本
48 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例33】】下列选项中，不属于降低焊接应力工艺措施的是（ ）。
A．采用较小的焊接线能量 B．采用整体预热
C．避免焊缝过于集中 D．预热拉伸补偿焊缝收缩
【【答答案案】】C。
【【解解析析】】避免焊缝过于集中属于低焊接应力设计措施。
【【例例44】】采取合理的焊接顺序和方向，是预防焊接变形的（ ）措施。
A．装配工艺 B．结构设计 C．焊接工艺 D．质量保证
【【答答案案】】C。
【【解解析析】】焊接工艺措施：
（1）合理的焊接方法。
（2）合理的焊接线能量。尽量减小焊接线能量的输入能有效地减小变形。
（3）合理的焊接顺序和方向。
【【例例55】】室温条件下的残余变形可分为焊件的面内变形和面外变形，其中属于面外变形的有（
）。
A．失稳波浪变形 B．焊缝纵向收缩变形 C．焊缝回转变形
D．弯曲变形 E．扭曲变形
【【答答案案】】ADE。
【【解解析析】】焊接变形的面内变形可分为从焊缝纵向收缩变形、横向收缩变形和焊缝回转变形，面外变
形可分为角变形、弯曲变形、扭曲变形、失稳波浪变形。
22..33..44 焊焊接接质质量量检检验验
（一）焊接检验方法分类【一级18单】【25年改】
力学性能试验 弯曲试验、拉伸试验、冲击试验、硬度试验、断裂性试验、疲劳试验。
破破坏坏性性
化学分析试验 化学成分分析、不锈钢晶间腐蚀试验、焊条扩散氢含量测试。
检检验验
金相试验 宏观组织、微观组织。
外观检验
非非破破坏坏性性
检检验验
无损检测（渗透检测、磁粉检测、超声检测、射线检测）。
焊后质量检验【25年改】
49 / 206一一级级建建造造师师--机机电电工工程程
焊焊后后检检验验 内内容容
目目视视检检验验 裂纹、未焊透、未熔合、表面气孔、外露夹渣、未焊满
优点：准确、对体积型缺陷和薄壁工件中的缺陷检测率较高。
射线检测
缺点：对面积型的有时会漏检、有害、陈本高
内内
部部
优点：适用于厚壁、无害、成本低、快。
超声波检测
无无损损检检测测
缺点：无直观图像，薄壁工件检测困难，工作量大
磁粉检测
表表
面面
渗透检测
其他检验 硬度检验、腐蚀试验、金相试验
（（二二））焊焊接接不不允允许许的的质质量量缺缺陷陷
考考题题练练习习
【【例例66】】下列常用的焊接检验中，属于力学性能试验的是（ ）。
A．外观检验 B．耐压试验 C．金相试验 D．拉伸试验
【【答答案案】】D。
【【解解析析】】常用的破坏性检验包括：
力学性能试验（拉伸试验、弯曲试验、冲击试验，硬度试验，断裂性试验，疲劳试验）；
化学分析试验（化学成分分析、不锈钢晶间腐蚀试验、焊条扩散氢含量测试）；
金相试验（宏观组织、微观组织）；
焊接性试验等。
本本章章速速记记
50 / 206一一级级建建造造师师--机机电电工工程程
本本节节作作业业
13. 焊接工艺评定的作用有哪些？
14. 焊接的表面缺陷有哪些？
15. 内部无损检测的方法？焊后还应做哪些检验？
16. 焊接的焊缝位置有几种？
17. 降低焊接应力的设计措施有哪些？
第第1111讲讲 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术（（一一））
第第33章章 建建筑筑机机电电工工程程施施工工技技术术
33..11 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术
♛ 教教材材介介绍绍
♛ 分分值值分分布布 ✫✫✫
51 / 206一一级级建建造造师师--机机电电工工程程
22002211 22002222 22002233 22002244
单选 1 1 1 1
多选
案例 5
平平均均分分：：22..2255
☞ 本本节节框框架架
33..11..11 建建筑筑给给水水排排水水与与供供暖暖的的分分部部分分项项工工程程及及施施工工程程序序
（一）施工程序【21单】（★）
1.室室内内给给水水管道施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支支吊吊架架制作安装→管管
52 / 206一一级级建建造造师师--机机电电工工程程
道道加加工工预制→给水设备安装→管道及配件安装→系系统统水水压压试试验验→→防防腐腐绝绝热热→→系统通水试验——系系统统冲冲洗洗、、
消消毒毒。。【25年微删】
2.室内排水管道施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管
道加工预制→排水泵等设备安装→管道及配件安装→系系统统灌灌水水试试验验→→防防腐腐→→系系统统通通球球试试验验。。【【2211单单】】
3.室内供暖管道施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管
道加工预制→供暖设备安装→管道及配件安装→散热器及附件安装→系统水水压压试试验验→→防防腐腐绝绝热热→→系系统统冲冲
洗洗→→调调试试和和试试运运行行。
4.室外给水管网施工程序：测量放线→管管沟沟、、井井池池开开挖挖施施工工→管道支架制作安装（或垫层施工）→
管道预制→管道安装→系统水压试验→防腐绝热→系统冲洗、消毒→管管沟沟回回填填。。
小小提提示示：：
建筑管道试验：
压力试验、灌水试验、通水试验、通球试验。
对比工业管道试验：
三大试验：压力试验、泄漏性试验、真空度试验；
33..11..22 建建筑筑排排水水管管道道施施工工技技术术
（一）排水系统管道
1.排水系统管道常用的连接方式【24年增】
（1）粘接连接：常用于硬聚氯乙烯（PVC-U）的室内排水管道。
（2）承插连接：用于排水铸铁管及管件的连接。【【速速记记：：大大口口套套小小口口】】
（二）室内排水管道施工技术
1.管道支吊架安装
（1）金属排水管道上的吊钩或卡箍应固定在承重结构上，
（2）固定件间距：横管不大于 2m； 立管不大于 3m，楼层高度小于或等于 4m ，立管可安装1个固
定件，立管底部的弯管处应设支墩或采取固定措施。
53 / 206一一级级建建造造师师--机机电电工工程程
2.管道及配件安装
（1）室内生活污水管道排水坡度，铸铁管的坡度应高于塑料管坡度。
（2）排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸伸缩缩节节间间距距不不得得大大于于44mm，高
层建筑中明装排排水水塑塑料料管管道道应按设计要求设置阻阻火火圈圈或或防防火火套套管管。。
3.管道及配件安装
排水通气管不不得得与风道或烟道连接；
应高出屋面330000mmmm，且必须大于最大积雪厚度；
有门窗：在通气管出口4m以内有门、窗时，通气管应高出门、窗顶660000mmmm或或引向无门、
通气管高度
窗一侧。
有人：在经常有人停留的平屋顶上.通气管应高出屋面22mm，并应根据防雷要求设置防雷
装置；
54 / 206一一级级建建造造师师--机机电电工工程程
第第1122讲讲 建建筑筑给给水水排排水水与与供供暖暖工工程程施施工工技技术术（（二二））
33..11..33 建建筑筑给给水水管管道道施施工工技技术术
（一）给水系统管道常用的管材和连接方式【【2222、、1133单单】】
55 / 206一一级级建建造造师师--机机电电工工程程
连连接接 适适用用范范围围
螺纹连接： 管径≤≤8800mmmm的镀锌钢管宜用螺纹连接—明装。钢塑复合管一般也用螺纹连接
法兰连接： 直径较较大大的管道采用法兰连接。需要经常拆卸、检修的管段。
焊接连接： 多用于暗装管道和直径较较大大的管道，非镀锌钢管
沟槽连接
沟槽式连接件连接直径≥100mm的镀锌钢管或钢塑复合管【25年改】
(卡箍连接)
连连接接 适适用用范范围围
卡套式连接 铝铝塑塑复复合合管管一般采用螺纹卡套压接
卡压连接： 管径≤≤8800mmmm的薄壁不锈钢管采用卡压连接【23年改】
热熔连接： PPPP--RR管管、、HHDDPPEE管管
（二）室内给水管道施工技术要求
11..阀阀门门
（1）阀门安装前，应做强强度度和和严严密密性性试试验验，试验应在每批（同牌号、同型号、同规格）数量中抽抽查查
1100%%，，且且不不少少于于一一个个。对于安装在主干管上起切断作用的闭路阀门，应逐逐个个做强度试验和严密性试验。
（2）阀门的强度试验压力为公公称称压压力力的的11..55倍倍 ，严密性试验压力为公公称称压压力力的的11..11倍倍；试验压力在
试验持续时间内应保持不变， 且壳体填料及阀瓣密封面无渗漏。持续时间如图：【【1188案案】】
56 / 206一一级级建建造造师师--机机电电工工程程
公公称称直直径径DDNN（（mmmm）） 最最短短试试验验持持续续时时间间（（ss））
严严密密性性试试验验
强强度度试试验验
金金属属密密封封 非非金金属属密密封封
≤50 15 15 15
65~200 30 15 60
250~450 60 30 180
小小提提示示：：
与工业管道阀门试验对比记忆：
表3-5 阀门对比记忆
建建筑筑阀阀门门 试试验验压压力力 工工业业阀阀门门 试试验验压压力力
强度 1.5P公称压力 壳体压力 1.5P最大工作压力
严密性 1.1P公称压力 密封 1.1P最大工作压力
2.金属管道立管管卡【【2200多多综综合合】】
H楼层高度≤5m 每层必须安装1个
H楼层高度>5m 每层不得少于2个
距地面应为1.5-1.8m，2个以上管卡应匀称安装，
安装高度
同一房间管卡应安装在同一高度上
3.管道及配件安装
（1）管道安装一般应本着先先主主管管后后支支管管、、先先上上部部后后下下部部、、先先里里后后外外的原则进行安装，对于不同材质
的管道应先先安安装装钢钢质质管管道道，，后后安安装装塑塑料料管管道道，当管道穿过地下室侧墙时应在室内管道安装结束后再进行
安装，安装过程应注意成品保护。
57 / 206一一级级建建造造师师--机机电电工工程程
（2）冷热水管道上下平平行行安装时热热水水管道应在冷冷水水管道上上方方，，垂垂直直安装时热热水水管管道道应应在在冷冷水水管管道道左左
侧侧。。
（3）给给水水引入管与排排水水排排出出管的水水平平净净距距不不得得小小于于11mm，室室内内给水与排水管道平行敷设时，两管间的
最小水平净距不不得得小小于于00..55mm；交交叉叉铺设时，垂直净距不不得得小小于于00..1155mm，给水管应铺在排水管上面，若给水
管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
④给水水平管道应有2‰-5‰的坡度坡向泄水装置。
⑤水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小
于8倍水表接口直径的直线管段。
⑥管道套管要求
管道穿过墙壁和楼板，应设置金属或塑料套管。
楼板内的套管——其顶部高出装饰地面20mm，
穿穿墙墙套套管管要要求求 卫生间及厨房——其顶部应高出装饰地面50mm，
套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑
管道的接口不得设在套管内
58 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例11：：22001133，，2222年年真真题题】】施工 时用专用工具将带有特种密封圈的承口管件与管道连接的是（
）。
A．钢塑复合管件 B．镀锌螺纹管件 C．铸铁卡箍式管件 D．不锈钢卡压式管件
【【答答案案】】D。
【【解解析析】】管径小于或等于80mm 的薄壁不锈钢管道常采用卡压连接，施工 时将带有特种密封圈的承
口管件与管道连接，用专用工具压紧管口而起到密封和紧固作 用，施工中具有安装便捷、连接可靠及经
济合理等优点。
【【例例22】】室内排水管道的施工程序中，防腐的紧后工序是（ ）。【【2211--单单33】】
A．水压试验 B．通水试验 C．灌水试验 D．通球试验
【【答答案案】】D。
【【解解析析】】室内排水工程施工程序：施工准备→预留、预埋→管道测绘放线→管道元件检验→管道支
吊架制作安装→管道预制→排水泵等设备安装→管道及配件安装→系统灌水试验→防腐→系统通球试
验。
【【例例33】】关于建筑室内给水管道支吊架安装的说法，正确的有（ ）。【【2200--多多2277】】
A．滑动支架的滑托与滑槽应有3~5mm间隙 B．无热伸长管道的金属管道吊架应垂直安装
C．有热伸长管道的吊架应向热膨胀方向偏移 D．6m高楼层的金属立管管卡每层不少于2个
E．塑料管道与金属支架之间应加衬非金属垫
【【答答案案】】ABDE。
【【解解析析】】无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应设在位移的相反方向，按
位移值的1/2偏位安装. C错误；金属管道立管管卡安装应符合下列规定：楼层高度小于或等于5m，每层
必须安装1个；楼层高度大于5m，每层不得少于2个，管卡安装高度，距地面应为1.5-1.8m，2个以上管卡
应匀称安装，同一房间管卡应安装在同一高度上，E采用金属制作的管道支架，应在管道与支架间加衬非
金属垫或套管。
59 / 206一一级级建建造造师师--机机电电工工程程
33..11..44 建建筑筑供供暖暖管管道道施施工工技技术术
（三）供暖管道施工技术要求
1.室内暖管道安装坡度【【1155--单单1122】】
当设计未注明时：
管管道道 坡坡度度
汽、水同同向向流动的供暖、蒸汽管道及凝结水管道 坡度应为3‰，不得小于2‰；
汽、水逆逆向向流动的供暖、蒸汽管道 坡度不应小于5‰；
散散热热器器支管的坡度 应为1%
方形补偿器应水平安装，并与管道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置。
2.室外供热管网施工
33..11..55 建建筑筑给给水水排排水水与与供供暖暖设设备备安安装装技技术术
（一）卫生器具安装
（1）卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
（2）排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于
50mm。
（二）散热器安装
散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应为
30mm。
33..11..66 建建筑筑给给水水排排水水与与供供暖暖系系统统调调试试和和检检测测
（一）建筑给水系统试验要求
60 / 206一一级级建建造造师师--机机电电工工程程
1.室内给水管道的水压试验必须符合设计要求，水压试验应包括水压强度试验和严密性试验。
当设计未注明时，各种材质的给水管道系统强度试验压力均为工作压力的1.5倍，但不得小于
0.6MPa。【【2233年年单单】】
（二）室内供暖管道系统试压、冲洗及调试【P74】
2.室内供暖系统水压试验【【1144单单++2222单单】】
供供暖暖系系统统 水水压压试试验验要要求求
蒸蒸汽汽、、热热水水 试验压力=顶点工作压力+0.1MPa，且≥0.3MPa；
高高温温热热水水 试验压力=顶点工作压力+0.4MPa；
塑塑料料管管++复复合合管管 试验压力=顶点工作压力+0.2MPa，且≥0.4MPa；
试验过程：
钢钢管管++复复合合管管 稳压10min，压降≤0.02MPa，降至工作压力，不渗不漏；
稳压1h，压降≤0.05MPa；降压至工作压力的1.15倍，稳压2h，压降≤0.03MPa，
塑塑料料管管
同时连接处不渗不漏。
3.室内排水系统灌水试验
排水管隐隐蔽蔽前前必须做灌灌水水试试验验。灌水高度应不低于底层卫生器具的上边缘或底层地面高度。灌灌水水到到
满满水水1155mmiinn，水面下降后再灌满观察55mmiinn，液面不降，管道及接口无渗漏为合格。
4.室内排水系统通球试验
★排水管道主主立立管管及及水水平平干干管管；；
★通球球径不小于排水管径的22//33；；
★通球率必须达到110000%%。。
VS：室外排水系统做灌水、通水试验。
4.建筑中水及雨水利用工程施工技术要求
（1）中水给水管道不得装设取水水嘴。便器冲洗宜采用密闭型设备和器具。绿化、 浇洒、汽车冲
洗宜采用壁式或地下式的给水栓。
（2）中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施：中水管道外壁应涂浅绿色
标志；中水池（箱）、阀门、水表及给水栓均应有“中水”标志。
（3）中水管道不宜暗装于墙体和楼板内。如必须暗装于墙槽内时，必须在管道上有明显且不会脱落
的标志。。
一一分分钟钟速速记记总总结结
61 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例44：：2244年年真真题题】】关于中水管道安装的说法，正确的是（ ）。
A．中水给水管道可以装设取水水嘴 B．中水管道外壁应涂浅绿色的标志
C．中水管道不可与排水管平行埋设 D．中水管道应暗装于墙体和楼板内
【【答答案案】】B
【【解解析析】】A错误，中水给水管道不得装设取水水嘴。
B正确，中水管道外壁应涂浅绿色标志
C错误。中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m；交叉埋设
时，中水管道应位于生活饮用水管道下面、排水管道的上面，其净距离不应小于0.15m。
D错误，中水管道不宜暗装于墙体和楼板内。如必须暗装于墙槽内时，必须在管道上有明显且不会脱
落的标志
【【例例55】】高层建筑的排水通气管，应满足（ ）的要求。
A．不能与风管连接 B．不能与烟道连接 C．不能穿过屋面
D．出口处不能有风 E．出口处必要时设置防雷装置
【【答答案案】】ABE。
【【解解析析】】排水通气管不得与风道或烟道连接，并应根据防雷要求设置防雷装置。故答案选ABE。
【【例例66：：1188--（（一一））22】】
施工中，采购的第一批阀门（见表1-3）按计划到达施工现场，施工人员对阀门开箱检查，按规范要
求进行了强度和严密性试验，主干管上起切断作用的DN400、DN300阀门和其他规格的阀门抽查均无渗
漏，验收合格。
名名称称 公公称称压压力力 DDNN440000 DDNN330000 DDNN225500 DDNN220000 DDNN115500 DDNN112255 DDNN110000
闸阀 1.6MPa 4 8 16 24
球阀 1.6MPa 38 62 84
蝶阀 1.6MPa 16 26 12
合计 4 8 32 50 50 62 84
【【问问题题】】第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中DN300闸阀的强度试
验压力应为多少MPa？最短试验持续时间是多少？
【【解解析析】】试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个，主干管阀门要
求100%复验。
62 / 206一一级级建建造造师师--机机电电工工程程
12+16*10%+24*10%+38*10%+62*10%+84*10%+16*10%+26*10%+12*10%=44个。
所所以以最最少少应应抽抽查查4444个个进进行行强强度度试试验验，，DN300闸阀的强度试验压力应为2.4MPa；
最最短短试试验验持持续续时时间间是是118800ss。。
本本节节作作业业
1.阀门做哪些试验？试验介质的要求？
2.汽水逆向管道的安装坡度为多少？
3.排水通气管安装要求？
4.室内金属立管管道支架安装要求？
5.给水管道的水压试验压力为多少？
6.通球试验的技术要点有哪些？
第第1133讲讲 建建筑筑电电气气工工程程施施工工技技术术（（一一））
33..22 建建筑筑电电气气工工程程施施工工技技术术
♛ 教教材材介介绍绍
♛ 分分值值分分布布 ✫✫✫
22002211 22002222 22002233 22002244
单选 1 1 1 1
多选
案例 10分开放题
平平均均分分：：33..55++55
☞ 本本节节框框架架
63 / 206一一级级建建造造师师--机机电电工工程程
33..22..11 建建筑筑电电气气的的分分部部分分项项工工程程及及施施工工程程序序
（一）建筑电气的子分部工程
建筑电气工程由室室外外电电气气、、变变配配电电室室、、供供电电干干线线、、电电气气动动力力、、电电气气照照明明、、自自备备电电源源、、防防雷雷及及接接地地装装
置置等工程组成。【7个分部工程】
（二）施工程序
11..配配电电柜柜（（开开关关柜柜））的的施施工工
开箱检查→二次搬运→基础框架制作安装→柜体固定→母母线线连连接接→→二二次次线线路路连连接接→试验调整→送电
运行验收。
22..母母线线槽槽施施工工程程序序
开箱检查-支架安装-单节母线槽绝缘测试→母线槽安装→通通电电前前绝绝缘缘测测试试→送电验收。
33..防防雷雷接接地地装装置置施施工工程程序序
接接地地体体施施工工→接地干干线线施施工工→引引下下线线敷敷设→均均压压环环施工→接接闪闪带带（接闪杆、接闪网）施工。
64 / 206一一级级建建造造师师--机机电电工工程程

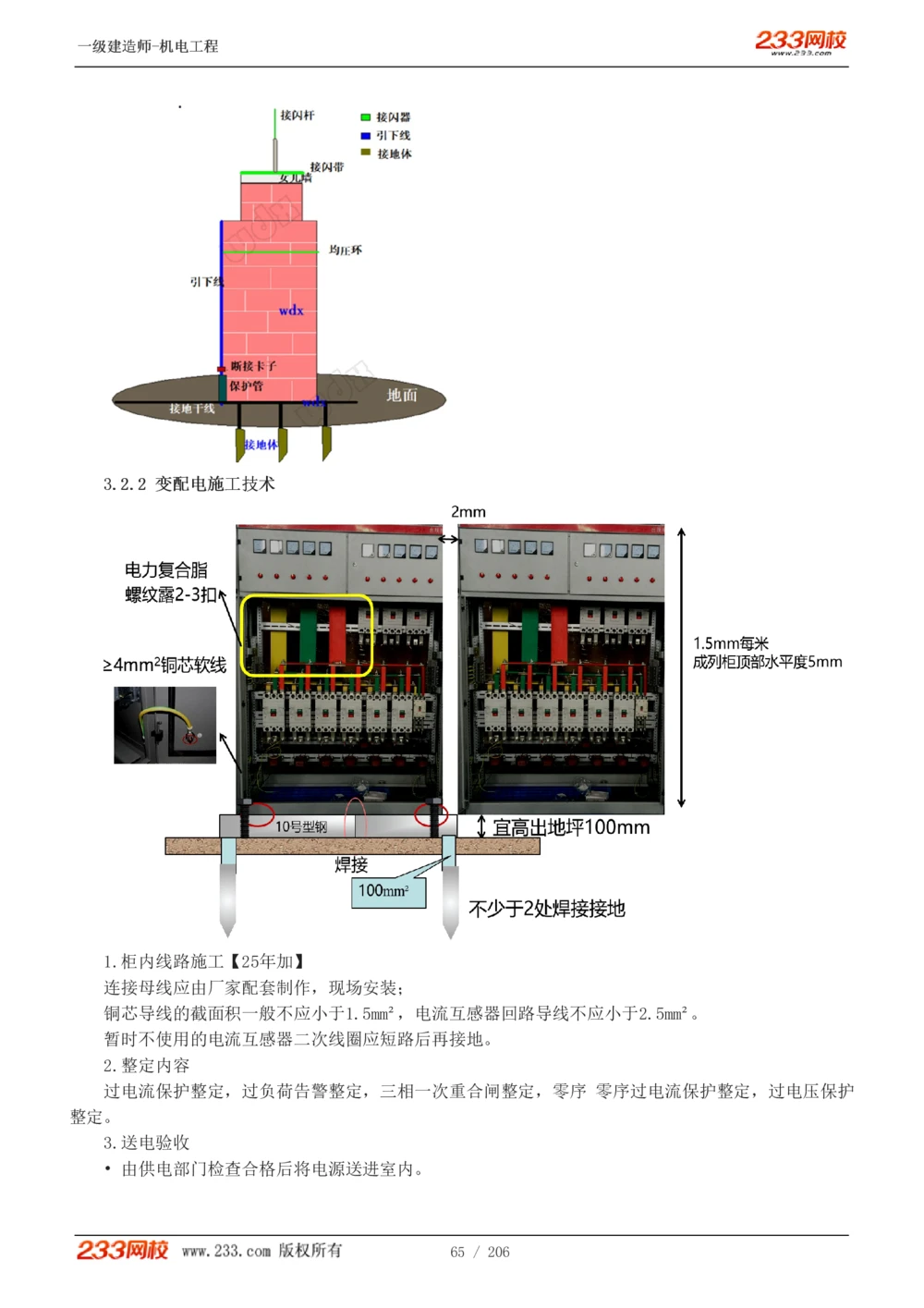

33..22..22 变变配配电电施施工工技技术术
1.柜内线路施工【25年加】
连接母线应由厂家配套制作，现场安装；
铜芯导线的截面积一般不应小于1.5mm²，电流互感器回路导线不应小于2.5mm²。
暂时不使用的电流互感器二次线圈应短路后再接地。
2.整定内容
过电流保护整定，过负荷告警整定，三相一次重合闸整定，零序 零序过电流保护整定，过电压保护
整定。
3.送电验收
• 由供电部门检查合格后将电源送进室内。
65 / 206一一级级建建造造师师--机机电电工工程程
• 顺序：高压进线开关；合变压器柜开关，合低压柜进线开关，查看低压电压是否正常。
• 空载运行2244hh， 无异常，办理验收移交；同时提交施工图纸、施工记录、产品合格证、使用说明
书等技术资料。
第第1144讲讲 建建筑筑电电气气工工程程施施工工技技术术（（二二））
33..22..33 供供电电干干线线和和配配电电线线路路施施工工技技术术
（一）母线槽施工技术要求
11..支支架架
配配电电母线槽 圆钢吊架直径DD≥≥88mm
照照明明母线槽 圆钢吊架直径D≥6mm
每每节节不不得得少少于于一一个个支支架架；；距距拐拐弯弯00..44--00..66mm处处应应设设置置支支架架，固定点位置不应设置在
水平或垂直敷设 母线槽的连接处或分接单元处；垂直穿越楼板处应设置弹簧支架，其孔洞四周应
设置高度为50mm及以上的防水台，并采取防火封堵。【25年改】
抗震支架 重力不小于115500NN//mm的母线槽应进行抗震设防，设置抗震支架【【增增】】
22..母母线线槽槽安安装装【【2200--多多综综合合】】
（1）用1kV兆欧表测量每段母线槽的绝缘电阻，绝缘电阻值不得小于20MΩ。
（2）母线槽通电前检查，低压母线绝缘电阻值不应小于00..55MMΩΩ。。
66 / 206一一级级建建造造师师--机机电电工工程程
（3）不宜平行安装在水管正下方。
（4）跨越变形缝处应设置补补偿偿装装置置；母线槽直线敷设长度超过80m，每50-60m宜设置伸缩节。
（5）母线槽的连接紧固应采用力矩扳手，母线连接的接触电阻应小于 0.1Ω。
（二）梯架、托盘和槽盒施工
1.进场验收要求
2.梯架、托盘和槽盒施工技术
水平宜为1.5-3.0m；
支支架架安安装装 安装间2距
垂直不应大于2m；
圆钢直径不得小于8mm，并应有防晃支架，在分支处或端部0.3-0.
梯梯架架、、槽槽盒盒安安装装 金属吊架固定
5m处应有固定支架。（同导管）
（1）全长LL≤≤3300mm时，不应少于2处与保护导体可靠连接；
接接地地跨跨接接要要求求 接地跨接要求 （2）全长长LL>>3300mm时，每隔20-30m应增加一个接地连接点，起始端
和终点端均应可靠地接地。
（三）导管施工技术要求
1.钢导管不得采用对口熔焊连接，镀锌钢管或壁厚≤2mm的钢导管，不得采用套管熔焊连接.
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊焊接。
2.金属导管接地要求。
（1）非镀锌钢导管采用螺螺纹纹连连接接时时，连接处的两端应熔焊焊接保保护护连连接接导导体体；保护连接导体宜宜为为圆圆
钢钢，，直直径径不不应应小小于于66mmmm，，其其搭搭接接长长度度应应为为圆圆钢钢直直径径的的66倍倍。。
（2）镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜宜采采用用专专用用接接地地卡卡固定保护连接导
体：保护连接导体应为铜芯软导线—截截面面积积不不应应小小于于44mmmm²²。。
67 / 206一一级级建建造造师师--机机电电工工程程
2.金属导管与保护导体连接要求。
按每个检验批的导管连接头总数抽查10%，且不得少于1处。【25年加】
33..暗暗配配导导管管的的表表面面埋埋设设深深度度与与建建筑筑物物、、构构筑筑物物表表面面的的距距离离不不应应小小于于1155mmmm。。
【【1188案案、、2233单单】】
4.柔性导管敷设要求
在动动力力工程中不不宜宜超超过过00..88mm；；
在照照明明工程中不不宜宜大大于于11..22mm。。
柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头，柔性导管 与刚性导管无专用接头
可用时，可使用接线盒过渡连接。
（四）导管穿线和槽盒内导线敷设要求【【一一级级1177--多多44】】【【1199多多】】【【2200多多】】
1.不同回路？
2.不同电压等级？
3.交流与直流？
4.有导线有电缆？
68 / 206一一级级建建造造师师--机机电电工工程程
1.同一路径无抗干扰要求的线路，可敷设于同一槽盒内。
2.槽盒内的绝缘导线SS总总≤≤4400%%槽盒内截面积。
2.控制和信号等非电力线路敷设于同一槽盒，绝缘导线的总截面积≤槽盒内截面积的 5500%%。
一一分分钟钟速速记记总总结结
考考题题练练习习
【【例例11：：1188年年，，2233年年真真题题】】下列电气线路中，说法正确的是（ ）。
A．钢导管不得熔焊焊接
B．镀锌钢管≤2mm的钢导管，不得对口熔焊
C．柔性导管在动力工程中长度为1.1m
D．可弯曲金属导管与保护导体连接应采用专用接头
【【答答案案】】D。
【【解解析析】】镀锌钢导管不得熔焊焊接，柔性导管在动力工程中长度为0.8m，钢导管支架不得小于8mm圆
钢。
第第1155讲讲 建建筑筑电电气气工工程程施施工工技技术术（（三三））
33..22..44 电电气气照照明明施施工工技技术术
69 / 206一一级级建建造造师师--机机电电工工程程
（一）配电箱安装【【了了解解】】
（二）灯具安装
1.常用灯具【22年单、22多】
固固定定 在砌体和混凝土结构上严严禁禁使使用用木木榫榫、、尼尼龙龙塞塞或或塑塑料料塞塞固定；
抽抽检检 检查时按每检验批的灯具数量抽查5%.且不得少于1套；
固固定定
吸吸顶顶或或墙墙面面上上
灯灯具具
其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。
安安装装的的灯灯具具
MM>>1100KKGG 应应按按灯灯具具重重量量的的55倍倍恒恒定定均均布布载载荷荷做做强强度度试试验验，，且且持持续续时时间间不不得得少少于于1155mmiinn；；
悬悬吊吊 MM>>33KKGG 固固定定在在螺螺栓栓或或预预埋埋吊吊钩钩上上。。
22..灯灯具具的的接接地地要要求求【【1188--多多33】】
（1）I类灯具外露导电部分必必须须采采用用铜铜芯芯软软导导线线与与保保护护导导体体可可靠靠连连接接，连接处应设置接地标识。
（2）ⅡⅡ类类灯灯具具具有双重绝缘或加强绝缘，因此Ⅱ类灯具外壳不不需需要要与保护导体连接。
（3）ⅢⅢ类类灯灯具具的防触电保护是依靠安全特低电压，电源电压不超过交流50V，采用隔离变压器供
70 / 206一一级级建建造造师师--机机电电工工程程
电。因此Ⅲ类灯具的外壳不不允允许许与保护导体连接。
（三）开关、插座安装【【2222案案、、二二级级1199案案】】
• 插座距地面高度一一般般为为00..33mm；；
位位置置 • 托托儿儿所所、、幼幼儿儿园园及小学校的插座距地面高度不不宜宜小小于于11..88mm；同一场所安装
的插座高度应一致
插插座座
• 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别
安安装装 ，插座不得互换；
• 一个房间内的插座宜由同一回路配电。在潮湿房间应装设防水插座；
接线要求：
1.保护接地线（PE）在插座之间不不得得串串联联连连接接；
2.相线（L）与中性线（N）不不应应利利用用插座本体的接线端子转接供电
原原则则：：左左零零右右相相上上接接地地
考考题题练练习习
【【例例22：：2222--补补（（四四））44】】
A公司依据合同、设计要求完成工程施工，在质量验收时，监理指出室内单相三孔插座的接线存在质
量问题（见图4）要求A公司整改，整改后通过验收。
【【问问题题】】图图44中中的的单单相相三三孔孔插插座座的的接接线线存存在在哪哪些些问问题题??在在使使用用中中会会有有哪哪些些不不良良后后果果??
【【解解析析】】存在问题：保护接地线在插座之间串联连接；相线与中性线利用插座本体的接线端子转接
供电。
不良后果：如果保护接地线在插座端子虚接或者断开，会使所有插座失去保护接地功能；相线及中
性线在插座端子虚接或者断开，会使故障点后的插座失去供电功能。
一一分分钟钟速速记记总总结结
71 / 206一一级级建建造造师师--机机电电工工程程
第第1166讲讲 建建筑筑电电气气工工程程施施工工技技术术（（四四））
引引言言
33..22..66 建建筑筑防防雷雷与与接接地地施施工工技技术术
72 / 206一一级级建建造造师师--机机电电工工程程
动动画画演演示示
（一）接地装置【【2222多多、、2222单单】】
埋设后垂直接地体的顶部距地面不小于0.6m，垂直接地体的水平间距应
不小于5m
• 镀镀锌锌钢钢管管的的壁厚应不小于2.5mm，
人工接地体 金属接地体
• 镀镀锌锌角角钢钢的的厚度应不小于4mm，
• 镀镀锌锌圆圆钢钢的的直径不小于14mm。
• 直直接接地地体体的的长度一般为2.5m。
73 / 206一一级级建建造造师师--机机电电工工程程
钢筋（不少于2根）搭接焊接，再与底板主钢筋（不少于2根）焊接牢固
垂直接地体：
。
自然接地体
水水平平接接地地体体：： 水水平平接接地地体体：：将将底底板板内内主主钢钢筋筋（（不不少少于于22根根））搭搭接接焊焊接接。。
（1）室内接地干线多为明敷， 一般敷设在电气井或电缆沟内。
接接地地干干线线 （2）利用钢结构作为接地线时，与接地干线的连接应采用电焊连接。
跨接线一般采用扁钢或两端有铜接头的导线，跨接线应有150mm 的伸缩量。
室内的接地支线多为明敷，水平或垂直敷设在墙壁上，或敷设在桥架或支架上。在室
接接地地支支线线
内墙壁水平敷设时，离地面距离宜为250～300mm， 与墙壁的间隙宜为10~15mm。
小提示：
当接地电阻达不到设计要求时？【【1188案案】】
解解析析：：可可采采用用降降阻阻剂剂、、换换土土和和接接地地模模块块来来降降低低接接地地电电阻阻。。
74 / 206一一级级建建造造师师--机机电电工工程程
2.接地装置搭接要求【【1199案案】】
扁—扁 宽度22倍，且应至少三三面施焊；
圆—圆 圆钢直径66倍，且应至少双双面施焊；
圆—扁 圆钢直径66倍，且应至少双双面施焊；
扁钢与钢管、扁钢与角钢焊接 应紧贴角钢外侧两面，或或紧紧贴贴33//44钢钢管管表面，上上下下两两侧侧施焊。
（二）引下线施工要求【18案】
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器，采用热镀锌
扁钢时，可采用焊接或螺栓连接。在离地1.5m处做断接卡。【25年改】
75 / 206一一级级建建造造师师--机机电电工工程程
（三）接闪器施工要求
1.接闪杆的施工要求
接闪杆一般用不锈钢（或热镀锌）圆钢或不锈钢管（或热镀锌钢管）制成。
2.接闪带（网）的施工要求
（1）接闪带一般使用尺寸为40mm×4mm 的镀锌扁钢或φ12mm 镀锌圆钢制作。
（2）固定支架高高度度不不宜宜小小于于115500mmmm，，采用镀锌扁钢支架的间距为0.5m， 采用镀锌圆钢 支架的间距
为1m。
（3）每个固定支架应能承受4499NN的垂垂直直拉力。
（4）接闪带或接闪网在过建筑物变变形形缝缝处处的跨接应有补补偿偿措措施施。。
一一分分钟钟速速记记总总结结
76 / 206一一级级建建造造师师--机机电电工工程程
【【例例33】】吊装时的起重机械为什么需要进行电气接地保护?其接地有哪些要求?
【【解解析析】】
（1）吊装时的起重机械进行电气接地保护是为了防止触电事故，保护设备及人身安全，促进雷电保
护，避免雷击事故。
（2）起重机的金属结构以及所有电气设备的外壳、金属的线管、电缆金属外皮和安全照明的变压器
低压侧，均应可靠的接地。接地电阻应小于4Ω，接地线应采用不小于10mm²的铜芯线，应定期进行接地
电阻的测量。
【【例例44】】施工用电为2台50kw柴油发电机组，采用三相五线TN-S接零保护系统供电，并设置了断路器
进行短路及过载保护，经验收后投入运行。吊装时的主吊和辅吊均进行电气接地保护。
柴油发电机组临时供电系统中还应设置哪些保护?其电源中性点的接地体宜采用哪种金属型材?
【【解解析析】】（1）柴油发电机组临时供电系统中还应设置漏电保护、过电流保护、低油压保护、水高温
保护、防静电保护、防雷保护。
（2）接地体宜采用镀锌圆钢、角钢、钢管、铜棒、铜排等。
【【例例55：：1188--（（四四））11】】
工程利用建筑物金属铝板屋面及其金属固定架作为接闪器，并用混凝土柱内两根主筋作为防雷引下
线，引下线与接闪器及接地装置的焊接连接可靠。但在测量接地装置的接地电阻时，接地电阻偏大，未
达到设计要求，安装公司采取了能降低接地电阻的措施后，书面通知监理工程师进行隐蔽工程验收。
【【问问题题】】防防雷雷引引下下线线与与接接闪闪器器及及接接地地装装置置还还可可以以有有哪哪些些连连接接方方式式？？写写出出本本工工程程降降低低接接地地电电阻阻的的措措
施施。。
【【解解析析】】
（1）防雷引下线与接闪器还可采用卡接器连接，与接地装置还可采用螺栓连接。
（2）降低接地电阻的措施：使用降阻剂、换土和安装接地模块。
本本节节作作业业
7.开关接线要求，安装高度？
8.母线槽支架安装技术要求？
9.绝缘导线每个颜色代表的含义？
10.灯具质量大于3kg的如何安装？
11.灯具质量大于10kg的如何安装？
12.接闪带支架安装要求？
第第1177讲讲 通通风风与与空空调调工工程程施施工工技技术术（（一一））
77 / 206一一级级建建造造师师--机机电电工工程程
33..33 通通风风与与空空调调工工程程施施工工技技术术
♛ 教教材材介介绍绍
♛ 分分值值分分布布 ✫✫✫
22001199 22002200 22002211 22002222 22002233 22002244
单选 1 1 1 1
多选 2 2
案例 5 3 12 15 5 18
平平均均分分：：1111
☞ 本本节节框框架架
78 / 206一一级级建建造造师师--机机电电工工程程
空调相关设备有哪些？
33..33..11 通通风风与与空空调调的的分分部部分分项项工工程程及及施施工工程程序序
（一）施工程序【【2211案案】】
1.金属风管安装程序：测量放线→支支吊吊架架制制作作→→支支吊吊架架定定位位安安装装→→风风管管检检查查→→组组合合连连接接→→风风管管调调整整
→→漏漏风风量量测试→风管绝热→质量检查。
2.风管漏风量测试程序：风管漏风量测试抽样方案确定→风管检查→测试仪器仪表检查校准→现场
测试→现场数据记录→质量检查。
3.制冷机组安装程序：基础验收→机组运输吊装→机机组组减减振振安安装装→机机组组就就位位安安装装→机组配管→质量
检查。（（冷冷却却塔塔、、风风机机、、水水泵泵、、风风机机盘盘管管、、多多联联机机等等））
79 / 206一一级级建建造造师师--机机电电工工程程
33..33..22 通通风风与与空空调调风风系系统统施施工工技技术术
（一）风管制作
11..一一般般制制作作要要求求
（1）风管系统按其工作压力应划分为微压、低压、中压与高压。
风风管管等等级级 管管内内正正压压（（PPaa）） 管管内内负负压压（（PPaa））
微压 P≤125 P≥-125
低压 125400mm——支吊架间距≤3m；
③垂直：≥2个固定点，支吊架间距≤4m。
可伸缩金属或非金属柔性风管的长长度度不不宜宜大大于于22mm，
柔柔性性风风管管安安装装
柔性风管管支支、、吊吊架架的的间间距距不不应应大大于于11550000mmmm；
♦边长（（直直径径））≥≥663300mmmm防防火火阀阀
独独立立支支吊吊架架
♦消声器、静压箱-独立支吊架；
（四）风管制作安装的检验与试验
82 / 206一一级级建建造造师师--机机电电工工程程
（1）风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强度与严密性试验。风管强
度试验压力：
低压风管为1.5倍的工作压力；
中压风管为1.2倍的工作压力，且不低于750Pa；
高压风管为1.2倍的工作压力。
风管在试验压力保持5min及以上时间时，风管的咬口、接缝或其他连接处无开裂和张口等永久形变
及损伤为合格。严严密密性性试试验验压压力力为为系系统统工工作作压压力力。。
注意：排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管规定。
考考题题练练习习
【【例例11】】在建筑安装分部工程划分中，通风与空调子分部工程包括（ ）。【【2222--66补补】】
A．室内热水系统 B．冷却水系统 C．室内供暖系统
D．防排烟系统 E．空调冷水系统
【【答答案案】】BDE。
【【解解析析】】送风系统、排风系统、防排烟系统、舒适性空调风系统、恒温恒湿空调风系统、净化空调
风系统、空调（冷、热）水系统、冷却水系统、冷凝水系统等15个子分部。
【【例例22】】关于通风空调系统风管安装技术要求的说法，正确的是（ ）。
A．风口、阀门处要设置支、吊架加固
B．当管线穿越风管时，要注意穿过部位的密封处理
C．风管与风机连接处，应采用柔性短管连接
D．室外立管的固定拉索可按就近原则固定在避雷引下线上
【【答答案案】】C。
【【解解析析】】本题考查的是风管系统安装的技术要求。风管系统安装的技术要求：A选项风口、阀门、检
查门及自控机构处不宜设置支、吊架；B选项风管内严禁其他管线穿越；D选项室外立管的固定拉索严禁
拉在避雷针或避雷网上。
【【例例33：：1177++2222单单】】
【【背背景景】】
问题1：因空调设备没有按合同约定送达现场，耽误了风管的施工进度，为了赶进度，室内主风管连
接后，没有检测风管的严密性就开始风管的保温作业，被监理工程师叫停，后经检验合格才交付下道工
序。
【【问问题题】】问问题题11中中，，应应检检验验风风管管的的哪哪些些部部位位严严密密性性？？
【【解解析析】】风管严密性的检查主要是风管、部件制作加工后的咬口缝、铆钉孔、风管的法兰翻边、风
管管段之间的连接等。
【【例例44】】指出图中的风管配件及部件安装不符合规范要求之处，写出正确的规范要求。
83 / 206一一级级建建造造师师--机机电电工工程程
①①风风管管穿穿墙墙套套管管厚厚度度11..22mmmm不不妥妥，，风管穿过需要封闭的防火墙时，应设钢板厚度不小于1.6mm的预埋
管或防护套管。
②②采采用用水水泥泥砂砂浆浆封封堵堵不不妥妥，，水水泥泥砂砂浆浆是是刚刚性性防防水水材材料料。。风管与套管之间应采用不燃且对人体无害的
柔性防水材料填充密实。
③③防防火火阀阀未未设设置置单单独独支支架架不不妥妥，，根根据据规规范范，，边长或直径大于等于630mm的防火阀应设置独立的支吊
架。
④④防防火火阀阀位位置置不不妥妥，，距距防防火火墙墙225500mmmm。。根根据据规规范范，，防火分区隔墙两侧的防火阀，距墙表面应不大于
200mm。
⑤⑤水水管管安安装装在在风风管管上上方方不不妥妥；；根根据据规规范范，，应将水管安装在风管下方。
第第1188讲讲 通通风风与与空空调调工工程程施施工工技技术术（（二二））
33..33..33 通通风风与与空空调调水水系系统统施施工工技技术术【【1199案案、、2222案案】】
84 / 206一一级级建建造造师师--机机电电工工程程
2.连接处应设置独立支吊架，当设备安装在减振基础上时，独立支架的固定点为减振基座。
• 【【适适用用于于制制冷冷机机组组、、集集热热器器等等机机械械设设备备】】。。
（一）冷凝水管道安装技术要求
（1）冷凝水排水管的坡度应符合设计要求。当设计无要求时，干管坡度宜大于或等于8%，支支管管坡坡度度
宜宜大大于于或或等等于于11%%，，且应坡向出水口。
（2）冷凝水管道与空调机组、风机盘管等设备的连接应采用软接，软管牢固、顺直，无扭曲，保持
畅通。冷凝凝水水管管道道与与空空调调机机组组连连接接应应按按设设计计要要求求安安装装存存水水弯弯。。
（3）冷凝水管道不得直接接入生活污水管道，且不应接入雨水管道。
（二）水系统管道强度严密性试验及管道冲洗
1.冷冻、冷却水管道水压试验
管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验，应符合下列要求：
冷冷冻冻、、冷冷却却水水管管道道 试试验验压压力力
P工作压力≤1.0MPa时 P试=1.5倍工作压力，最低≥0.6MPa
P工作压力>1.0MPa时 P试=P+0.5MPa
严密性试验压力应为设计工作压力。
2.空调水系统管路冲洗
冲洗合格的条件是目测排出口的水色和透明度与入口的水对比应相近，且无可见杂物。当当系系统统继继续续
运运行行22hh以以上上，，水质保持稳定后，方可与设备相贯通。
【【1177--多多、、2211案案】】
85 / 206一一级级建建造造师师--机机电电工工程程
阀阀门门进进场场 强度+密封性
冷冷凝凝水水管管 通水试验（管道坡度宜≥8%，支管≥1%）
开开式式水水箱箱连连接接前前 满水试验
风风机机盘盘管管 水水压压试试验验++风风机机三三速速试试运运转转，水压试验：工作压力的1.5倍，2min
制制冷冷剂剂
强强度度、、气气密密性性、、真真空空试试验验、充注制冷剂检漏试验【24年改】
（（冷冷媒媒管管道道））
小小提提示示：：
1.安装前试验【P103]
机组安装前宜进行风机三速试运转及盘管水压试验。试验压力应为系统工作压力的1.5 倍，试验观
察时间应为 2min ，不渗漏为合格；
2.检验参数
风机盘管机组要对供供冷冷量量、、供供热热量量、、风风量量、、水水阻阻力力、、噪噪声声及及功功率率等参数进行复试，检验方法为随机
抽样送检，核查复验报告，同同一一厂厂家家的的风风机机盘盘管管机机组组按按数数量量复复验验22%%，，不不得得少少于于22台台；；复验合格后再安装。。
一一分分钟钟速速记记小小结结
86 / 206一一级级建建造造师师--机机电电工工程程
33..33..55 通通风风与与空空调调系系统统的的调调试试和和检检测测
通风与空调系统调试内容：设备单机试运转及调试、系统非设计满负荷条件下的联合试运转及调
试。
1.单机试运行
通风机、空气处理机组中的风机不小于2h；
水泵试运行不应小于2h；
制冷机组正常运行不应少于8h。
22..系系统统非非设设计计满满负负荷荷条条件件下下的的联联合合试试运运行行及及调调试试
应在设备单机试运转合格后进行。
通通风风系系统统 连续试运行 不少于2h
空空调调系系统统带带冷冷（（热热））源源 连续试运行 不少于8h
仅做不带冷（热）源的试运行及调试
不不在在制制冷冷期期或或供供暖暖期期
并在第一个制冷期或供暖期内补做
33..系系统统非非设设计计满满负负荷荷条条件件下下的的联联合合试试运运行行及及调调试试内内容容
（1）监测与控制系统的检验、调整与联动运行。
（2）系统风风量量的测定和调整（通风机、风口、系统平衡）。
（3）空调水水系系统统的测定和调整。
（4）室内空空气气参参数数的测定和调整。
（5）防防排排烟烟系系统统测定和调整。
若是节能检验？
87 / 206一一级级建建造造师师--机机电电工工程程
调调试试要要求求 允允许许偏偏差差
系统总总风风量量与与设设计计风风量量的的允许偏差 -5%～＋10%
各各风口的风风量量与设计风量的允许偏差 ≤15%
空调冷热水系统、冷却水系统的总总流流量量与设计流量的偏差 ≤10%
空气处理机组的水水流流量量，，定定流流量量与设计允许偏差 =15%
空气处理机组的水水流流量量，，变变流流量量与设计允许偏差 =10%
考考题题练练习习
【【例例55：：2222--（（二二））11】】
【【问问题题】】
1.风机盘管安装前应做哪些试验？图一中风机盘管的安装存在哪些错误？如何整改？
【【解解析析】】
（1）风机盘管安装前应进行风风机机三三速速试试验验和和水水压压试试验验。。
（2）错误一：风机盘管机组与冷冻水回水采用镀锌钢管。
改改正正：：风风机机盘盘管管的的机机组组及及其其他他空空调调设设备备与与管管道道的的连连接接应应采采用用耐耐压压值值大大于于或或者者等等于于11..55倍倍工工作作压压力力的的金金
属属或或非非金金属属柔柔性性连连接接管管。。
错误二：冷凝水管道坡度为5‰。
改改正正：：冷冷凝凝水水管管道道坡坡度度为为88‰‰，，且且应应坡坡向向出出水水口口。。错错误误三三：：冷冷凝凝水水管管与与风风机机盘盘管管的的透透明明胶胶管管，，长长度度
220000mmmm。。
改改正正：：冷冷凝凝水水管管与与风风机机盘盘管管连连接接时时，，宜宜设设置置透透明明胶胶管管，，长长度度不不宜宜大大于于115500mmmm。。
错误四：冷凝水管过滤器安装方向相反。
改改正正：：调调转转冷冷凝凝水水管管YY型型过过滤滤器器安安装装方方向向，，使使过过滤滤器器朝朝向向右右。。
【【例例66】】关于通风与空调系统进行试运行与调试的做法，正确的有（ ）。
A．设备单机试运转前进行口头完全技术交底
B．通风系统的连续试运行应不少于2h
C．空调系统带冷（热）源的连续运行应不少于8h
D．系统总风量实测值与设计风量的偏差允许值为5%
E．空调冷（热）水总流量测试结果与设计流量的偏差不应大于10%
【【答答案案】】BCDE。
【【解解析析】】本题考查的是通风与空调工程的施工程序。选项A，设备单机试运转安全保证措施要齐全、
可靠，并有书面的安全技术交底。
【【例例77】】系统由内外双层玻璃幕墙、幕墙管道风机、风道、静压箱、回风口及排风口六部分组成。回
风口为带过滤器的木质单层百叶，安装在装饰地板上，风道为用镀锌钢板制作的小管径圆形风管，管道
直径为DN100～250mm。安装完成后，试运行时发现呼吸式幕墙风管系统运行噪声非常大，自检发现噪声
88 / 206一一级级建建造造师师--机机电电工工程程
大的主要原因是：①风管与排风机的连接不正确；②风管静压箱未单独安装支吊架。
【问题】风口与装饰工程结合处应注意的事项有哪些？风管与排风机连接处要注意的方面有哪些？
【【解解析析】】
注意风口与装饰工程结合处的处理形式以及对装饰装修工程的成品保护。
风管与排风机连接处应设置长度为150~250mm的柔性短管；应采用抗腐、防潮、不透气及不易霉变的
柔性材料；柔性短管松紧适度，不扭曲，柔性短管不应为异径连接管；
第第1199讲讲 通通风风与与空空调调工工程程施施工工技技术术（（三三））
33..33..66 净净化化空空调调系系统统施施工工技技术术
（一）洁净度等级划分
1.洁净度等级：规定了N1级至N9级的9个洁净度等级，N1级洁净度的水平最高。
2.洁净手术部等生物洁净室，按空态或静态条件下的细菌浓度，分为I、II、 III、IV级，其中I级
手术室的洁净水平要求最高。【24增】
（二）净化空调系统的施工技术
1.风管制作
①风管内不得有横向拼接缝，不得设有加固框或加固筋。
②当空气洁净度等级为N1～N5级时，风管法兰的螺栓及铆钉孔的间距不应大于80mm；当空气洁净度
等级为N6～N9级时，不应大于120mm。
2.风管安装
（1）净化空调系统风管及其部件的安装，应在该区域的建筑地面工程施工完成，对施工现场彻底清
扫，可以无尘作业，且室内建立防尘措施的条件下进行。
（2）在安装前，风管、静压箱及其他部件的内表面应擦拭干净，且应无油污和浮尘。当施工停顿或
完毕时，端口应封堵。
（3）医院洁净手术部的净化空调系统风管漏风率，I 级洁净用房系统不应大于1%，其他级别的洁净
用房系统不应大于2%。
（4）负压隔离病房排风口应高出屋面不小于2m， 排风口处应安装防护网和防雨罩。
89 / 206一一级级建建造造师师--机机电电工工程程
3.高效过滤器安装要求
（1）高高效效过过滤滤器器安安装装前前，洁净室的内装修工程必须全部完成，系统中末端过滤器前的所有空气过滤
器应安装完毕，且经全面清扫、擦拭，，空空吹吹1122hh以以上上。。
（2）高效过滤器应在现场拆开包装，其外外层层包装不不得得带带入入洁洁净净室室，但其最最内内层层包装必须在洁洁净净室室内内
方方能能拆拆开开。
（3）安装前应进行外观检查，重点检查过滤器有无破损漏泄等，并按规范要求进行现场扫描检漏，
且应合格；合格后应立即安装。
4.净化空调系统的调试技术
（1）电电子子厂厂房房洁净空调侧重控制室内空气的洁净度、风速和换气次数；对于生生物物洁洁净净室室，含菌量和
压差是主要控制参数。
（2）电子厂房洁净空调应在系统正常运行24h及以上；
传染病医院净化空调系统应连续运行不少于12h。
（3）洁净室（区）洁净度的检测，应在空态或静态下进行。
一一分分钟钟速速记记小小结结
90 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例88】】
表4中的净化空调系统风管制作技术方案中存在几个错误项?写出错误项整改后的规范要求。
【【解解析析】】
错误①：风管镀锌钢板镀锌层的厚度为80g/㎡
整改后的规范要求：镀锌钢板镀锌层的厚度不应小于100g/㎡.
错误②：在风管内设置加固筋整改后的规范要求：风管内不得有横向拼接缝，不得设有加固框或加
固筋。
错误③：风管连接采用按扣式咬口连接。
整改后的规范要求：空气洁净度等级为1～5级的净化空调系统风
管不得采用按扣式咬口。
【【例例99：：2233年年】】关于消声器、消声弯头制作安装的说法，正确的是（ ）。
A．边长为630mm矩形消声弯管必须设置吸声导流片
B．消声器内消声材料的织物覆盖层应逆气流方向搭接
C．消声器内织物覆盖层的保护层可使用普通的铁丝网
D．消声器安装时，必须设置独立的支、吊架固定牢固
【【答答案案】】D
【【解解析析】】A平面边长大于800mm时必须设置，错误。
B顺气流方向搭接，错误。
C保护层应采用不易锈蚀的材料，不得采用普通铁丝网，错误。
91 / 206一一级级建建造造师师--机机电电工工程程
【【例例1100】】电子厂房工业洁净空调侧重控制（ ）。
A．含菌量 B．压差 C．洁净度 D．风速 E．换气次数
【【答答案案】】CDE。
【【解解析析】】电子厂房等工业洁净空调侧重控制室内空气的洁净度、风速和换气次数；对于生物洁净
室，含菌量和压差是主要控制参数。
本本节节作作业业
1.中压风管的压力值是多少？
2.洁净空调如何调试？
3.空调安装哪些情况需要设置独立支吊架？
4.风管穿越特殊空间的防护措施有哪些？
5.风机盘管安装前做什么试验？
6.空调节能验收哪几项？
7.负压隔离病房排风口应如何设置？
第第2200讲讲 智智能能化化系系统统工工程程施施工工技技术术
33..44 智智能能化化系系统统工工程程施施工工技技术术
♛ 教教材材介介绍绍
92 / 206一一级级建建造造师师--机机电电工工程程
♛ 分分值值分分布布✯
22001199 22002200 22002211 22002222 22002233 22002244
单选 1 1 1 1
多选 2 2
案例 5 5
平平均均分分：：33
☞ 本本节节框框架架
33..44..11 智智能能化化系系统统的的分分部部分分项项工工程程及及施施工工程程序序
【【1177单单】】
93 / 206一一级级建建造造师师--机机电电工工程程
（一）安全技术防范系统的组成
安全技术防范系统包括：出入口控制系统、入侵报警系统、视频监控系统、电子巡查系统、停车库
（场）管理系统以及以防爆安全检查系统为代表的特殊子系统等。
（二）建筑设备监控系统的组成
1.输入设备
2.主要输出装置（P112）
94 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例11】】属于智能化工程的主要子分部工程是（ ）。
A．建筑设备监控系统 B．用户电话交换系统 C．信息网络系统
D．综合布线系统 E．防雷与接地系统
【【答答案案】】ABCD。
【【解解析析】】E选项属于机房工程的分项工程 。
33..44..22 智智能能化化系系统统的的线线缆缆和和光光缆缆施施工工技技术术
（一）信号线缆敷设要求
95 / 206一一级级建建造造师师--机机电电工工程程
线线路路 施施工工要要求求
信号线缆和电力电缆平行或交叉敷设时，其间距不得小于00..33mm；；信号线缆与电力电缆
交叉敷设时，宜成直直角角；；多芯线缆的最小弯曲半径应应大大于于其外径的66倍。
线线缆缆
明敷的信号线缆与具有强磁场、强电场的电气设备之间的净距离，宜宜大大于于11..55mm；；
当采用屏蔽线缆或穿金属保护管、槽内敷设时，宜宜大大于于00..88mm；；
（二）光缆敷设要求
敷设光缆时，其最小动态弯曲半径应应大大于于光缆外径的2200倍倍。
光光缆缆
牵引力应加在加加强强芯芯上上，其牵引力不应超过光缆允许张力的80%，
【【1166多多】】
牵引速度宜为1100--1155mm//mmiinn；预留长度≥≥88mm。
33..44..33 智智能能化化系系统统的的设设备备安安装装技技术术
（（一一））建建筑筑监监控控设设备备的的安安装装要要求求
11..施施工工深深化化
深化中应做好与建筑给水排水、电气、通风空调、防排烟、防火卷帘和电梯等设备的接口确认，做
好与建筑装修效果的配合工作。
22..监监控控产产品品的的选选择择及及检检查查
需需考考虑虑：：
①产品的品牌和生产地，应用实践以及供货渠道和供货周期等信息；
②产品支持的系统规模及监控距离；
③产品的网络性能及标准化程度。
例如，每个系统都有支持的常规监控点数限制和监控距离限制。
3.主要输入设备安装要求
（1）风风管管型传感器安装应在风风管管保保温温层层完完成成后后进行。
（2）水管管型型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前前进行。
（3）电电磁磁流流量量计计应安装在流量调节阀的上游，流量计的上上游游应应有有1100倍倍管径长度的直管段，下下游游段段应应
有有44--55倍倍管管径径长度的直管段。
96 / 206一一级级建建造造师师--机机电电工工程程
（二）安全防范工程的设备安装技术
设设备备 安安装装高高度度HH
室内H离地≥2.5m；
摄像机
室外H离地≥3.5m；
各类识读装置 安装高度H离地≤1.5m
对讲主机操作面板 安装高度H离地≤1.5m
电子巡查设备 高度H离地1.3-1.5m
考考题题练练习习
【【例例22：：2211--单单1133】】关于建筑设备监控系统输入设备安装的说法，正确的是（ ）。
A．铂温度传感器的接线电阻应小于1欧姆 B．电磁流量计应安装在流量调节阀下游
C．风管型传感器应在风管保温前安装 D．涡轮式流量传感器应垂直安装
【【答答案案】】A。
【【解解析析】】A选项正确。镍温度传感器的接线电阻应小于3欧姆，铂温度传感器的接线电阻应小于1欧
姆。B选项错误，电磁流量计应安装在阀门的上游。C选项错误，风管型传感器应在风管保温后安装。D选
项错误，涡轮式流量传感器应水平安装，流体的流动方向必须与传感器壳体上所示的流向标志一致。
【【例例33：：2222--（（二二））44】】
（1）风机盘管机组的安装资料中没查到水压试验记录，其安装如图所示（略）。
（2）管道保温层的捆扎金属丝间距为400mm且每块捆扎1道。
（3）施工资料中的恒温恒湿机组无中文说明。
施工单位对预验收中存在的工程质量问题进行了整改，整理竣工资料，将工程项目移交建设单位。
【问题】恒温恒湿空调机组无中文说明是否符合验收要求?应如何进行改正。
【【解解析析】】不符合要求。
改正：进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文译
文），还应提供原产地证明和商检证明
33..44..44 智智能能化化系系统统的的调调试试和和检检测测
（一）建筑智能化系统调试检测的条件与实施【【1188--多多44】】
97 / 206一一级级建建造造师师--机机电电工工程程
在在系系统统试试运运行行合合格格后后进进行行；；
系系统统检检测测前前应应提提交交的的资资料料。。
（1）工程技术文件；
系系统统检检测测的的条条件件 （2）设备材料进场检验记录和设备开箱检验记录；
（3）自检记录；
（4）分项工程质量验收记录；
（5）试运行记录
（1）方案经建设单位或项目监理批准后实施；
（2）主控项目和一般项目应符合规范规定；
实实施施 （3）检测程序：分项工程-子分部工程-分部工程；
（（44））检检测测记记录录由由检检测测小小组组填填写写、、检检测测负负责责人人作作出出结结论论、、监监理理（（建建设设））单单位位
的的监监理理工工程程师师（（项项目目专专业业技技术术负负责责人人））签签字字确确认认。。
（二）建筑智能化工程调试检测
摄摄像像机机、、探探测测器器、、出出入入
口口识识读读设设备备、、电电子子巡巡查查 抽检的数量不应低于2200%%，且不应少于33台，数量少于33台时应全部检测。
信信息息识识读读器器等等设设备备
总数的1100%%抽检，数量不应少于1100回回路路，总数少于1100路路时应全部检测。不同
照照明明回回路路抽抽检检：：
区域的照明设备分别进行开、关控制；
给给水水和和中中水水监监控控系系统统 应全全部部检测；
排排水水监监控控系系统统 系统应抽检5500%%，且不得少于55套，总数少于55套时应全部检测；
考考题题练练习习
【【例例44】】智能化工程检测应包括的资料（ ）。
A．隐蔽工程记录 B．完成调试及验收
C．分部工程质量验收合格 D．完成系统试运行
【【答答案案】】D。
【【解解析析】】系统检测前应提交的资料：工程技术文件；设备材料进场检验记录和设备开箱检验记录；
自检记录；分项工程质量验收记录；试运行记录。
本本节节作作业业
20.安全防范工程包括哪几个子分部工程？
21.光缆的敷设要求包括哪些？
22.系统检测合格后谁签字确认？
23.摄像头安装高度？电子巡查设备安装高度？
24.给排水系统调试时怎么抽检？
25.进口设备应提供哪些文件？
第第2211讲讲 电电梯梯工工程程安安装装技技术术（（一一））
33..55 电电梯梯工工程程安安装装技技术术
98 / 206一一级级建建造造师师--机机电电工工程程
♛ 教教材材介介绍绍
♛ 分分值值分分布布 ✯
22002211 22002222 22002233 22002244
单选 1 1 1
多选
案例 12 10
平平均均分分：：66..2255
☞ 本本节节框框架架
33..55..11 电电梯梯的的分分部部分分项项工工程程与与安安装装验验收收规规定定
99 / 206一一级级建建造造师师--机机电电工工程程
（一）电梯的分部分项工程【14单】
子子分分部部工工程程 分分项项工工程程
设备进场验收，土建交接检验，驱动主机，导轨，门系统，
曳引式电梯 轿厢，对重，安全部件，悬挂装置，随行电缆，补补偿偿装装置置，
电气装置，整机安装验收
电电梯梯工工程程
设备进场验收，土建交接检验，液压系统，导轨，门系统，
液压电梯
轿厢，安全部件，随行电缆，电气装置，整机安装验收
自动扶梯、人行道 设备进场验收、土建交接检验，整机安装验收
（二）电梯的分类
（1）电梯用途：乘客电梯、载货电梯、客货电梯、病床电梯、住宅电梯、消防电梯、观光电梯和施
工电梯等。
（2）其他分类
100 / 206一一级级建建造造师师--机机电电工工程程
（3）电梯的组成（★）【24年案例】
四大部位：电梯一般由机房、井道、轿厢、层站。
八大系统：电梯通常由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制
系统、安全保护系统构成。
（三）自动扶梯
（四）电梯安装资料【【1199--单单99】】【【2200--单单99】】【【1166单单、、2222单单】】
名名称称 随随机机文文件件
（1）随机文件土建布置图、产品质量合格证、装箱单、安装
使用维护说明书、电气原理图。
曳曳引引式式
（（22））门门锁锁装装置置、、限限速速器器、、安安全全钳钳及及缓缓冲冲器器等等安安全全部部件件的的型型式式
制制造造单单位位 检检验验证证书书复复印印件件。。
（1）随机文件土建布置图、产品质量合格证、装箱单、安装
使用维护说明书、电气原理图。
自自动动扶扶梯梯、、人人行行道道
（2）设备技术资料必须提供梯梯级级、、踏踏板板的型式检验报告复印
件、扶扶手手带带、、胶胶带带断断裂裂强强度度证证明明文件复印件。
上述文件如为复印件则必须经电梯整机制造单位加盖公章或者检验合格章；对于进口电梯，则应当
101 / 206一一级级建建造造师师--机机电电工工程程
加盖国内代理商的公章。
（1）安装许可证和安装告知书，许可证范围能够覆盖所施工电梯的相应参数；
安安装装单单位位 （2）审批手续齐全的施工方案；
（3）施工现场作业人员持有的特种设备作业证。
（五）电梯准用程序【【一一级级1166--单单99、、1177单单1122】】【【2244年年改改】】
（1）电梯安装单位自自检检试运行结束后，由制制造造单单位位负负责责进进行行校校验验和和调调试试。。
（2）电梯检验和调试符合要求后，并经监督检验合格，可以交付使用。
（3）获得准用许可后，按规定办理交工验收手续。
考考题题练练习习
【【例例11】】电梯设备进场验收的随机文件中不包括（ ）。【【2200、、1199单单】】
A．电梯安装方案 B．设备装箱单 C．电气原理图 D．土建布置图
【【答答案案】】A。
【【解解析析】】随机文件包括土建布置图，产品出厂合格证，门锁装置、限速器、安全钳及缓冲器等保证
电梯安全部件的型式检验证书复印件，设备装箱单，安装、使用维护说明书，动力电路和安全电路的电
气原理图。
【【例例22】】关于电梯安装、改造、修理的说法，正确的是（ ）。
A．电梯安装只能由取得相应安装许可资质的单位实施
B．电梯安装单位必须对所安装的电梯安全性能负责
C．电梯安装单位需对所安装的电梯进行校验和调试
D．电梯的制造单位可以安装本单位生产的各类电梯
【【答答案案】】D。
【【解解析析】】A错误，D正确，电梯的安装、改造、修理，必须由电梯制造单位或者其委托的依照本法取
得相应许可的单位进行。
C错误，电梯制造单位委托其他单位进行电梯安装、改造、修理的，应当对其安装、改造、修理进行
安全指导和监控，并按照安全技术规范的要求进行校验和调试。
B错误，电梯制造单位对电梯安全性能负责。
第第2222讲讲 电电梯梯工工程程安安装装技技术术（（二二））
33..55..22 电电梯梯设设备备安安装装技技术术
（一）曳引式电梯安装【【2222单单】】
102 / 206一一级级建建造造师师--机机电电工工程程
机房设固定电气照明，接接地地电电阻阻RR≤≤44ΩΩ。。
井道内设永久性电气照明（（宜宜3366VV，，照照度度≥≥5500llxx））
井道最最高高点点和和最最低低点点00..55mm内应各装一盏灯，中间灯间距不超过过77mm，并分别在底坑
照照明明
和机房有控制开关；
主电源开关应能切断电梯正常使用情况下的最大电流，机房和底坑设置控制开关
。
1.土建交接验收
（1）厅门预留孔必须设有高度度≥≥11220000mmmm安安全全防防护护门门，应有足够的强度，保护围封
下部应有高度≥≥110000mmmm的的踢踢脚脚板板，并应采用左右开启方式，不不能能上上下下开开启启。。
防防护护栏栏
机房通向井道的预留孔设置临时盖板。
（2）轿厢缓冲器支座下的底坑地面应能承受满满载载轿轿厢厢静静载载44倍倍的作用力。
103 / 206一一级级建建造造师师--机机电电工工程程
（1）层门与轿厢门地坎之间的水平距离偏差为0 - +3mm，且最大距离不应超过35
mm；
门门系系统统安安装装
（2）某电梯在门系统验收时，检查人员将层门打开到1/3行程、1/2行程、全行程
时，取消外力后，层门均自行关闭。
轿轿厢厢系系统统 轿厢（对重）反绳轮应设置防护装置和挡绳装置。
悬悬挂挂装装置置、、随随行行电电 每个绳头组合必须安装防松动防脱落的装置。钢丝绳严禁有死弯，随行电缆严禁
缆缆、、补补偿偿装装置置 有打结和扭曲现象，且不得与底坑地面接触。
瞬瞬时时式式：应载有均匀分布的额额定定载载重重量量；；
安安全全钳钳
渐渐进进式式：：应载有均匀分布的112255%%额额定定载载重重量量。。
（1）动动力力和和电电气气安全装置的导体之间和导体对地之间的绝绝缘缘电电阻阻不得小于00..55MMΩΩ
；；
电电气气装装置置安安装装
（2）电气可靠接地PE线，接地支线应分别直接接至接地干线的接线柱上，不得互
相连接后再接地。
三相电源应有断相、错相保护功能，使电梯不发生危险故障
动力电路：短路保护、过载保护。
其他电路：短路保护。
曳引能力试验：（1）轿厢在行程上部范围空空载载上上行行；；
电电梯梯整整机机验验收收
（2）轿厢在行程下部范围载有112255%%额定载重量下下行行；；
（3）分别停层33次次以上，轿厢必须可靠地制停。
电梯安装后运行试验：轿厢分别在空载、额定载荷工况下，按电梯设计规定的每
小时启动次数和负载持续率各运行11000000次次（每天≥88hh）。
104 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例33】】【【22001133】】
【【背背景景】】
某安装公司承接一商务楼（地上30层、地下2层）的电梯安装工程，工程有32层32站曳引式电梯8
台，工期为90天。
安装公司项目部进场后，将电梯安装情况书面告知了电梯安装工程所在地的特种设备安全监督部
门，并按合同要求编制了电梯施工方案和电梯施工进度计划。
【【问问题题】】（1）电梯安装前，项目部应提供哪些安装资料？
【【解解析析】】安装单位提供的安装资料：
1）安装许可证和安装告知书，许可证范围能够覆盖所施工电梯的相应参数。
2）审批手续齐全的施工方案。
3）施工现场作业人员持有的特种设备作业证。
【【例例44】】下列关于电梯井道照明说法错误的是（ ）。【【2222--1133补补】】
A．宜采用36V安全电压 B．中间灯每8m设置一个
C．照度不得小于50lx D．井道最高点装一盏灯
【【答答案案】】B
【【解解析析】】井道内应设置永久性电气照明，道照明电压宜采用36V安全电压，井道内照度不得小于
50lx，井道最高点和最低点0.5m内应各装一盏灯，中间灯间距不超过7m，并分别在机房和底坑设置控制
开关。
33..55..33 自自动动扶扶梯梯安安装装技技术术
1.施工要求
建设单位（监理单位）、土建单位、安装单位对土建工程共同验收，并办理交接手续。
施施工工前前 要要求求
自动扶梯的梯级或自动人行道踏板或胶带上空 垂直净高度不不应应小小于于22..33mm。
安装之前，井道周围防护栏或屏障 其高度严严禁禁小小于于11..22mm。
有用于设备进场所需的通道和搬搬运运空空间间++标标识识基基准准线线。
验验收收 要要求求
应测量不同回路导线之间、 动力电路和电气安全装置电路≥≥00..55MMΩΩ；；
导线对地的绝绝缘缘电电阻阻 其他电路（控制、照明、信号等）≥0.25MΩ
应进行空空载载制动试验 制制停停距距离离应符合要求。
应进行载载有有制制动动载载荷荷的下行制停距离试验 制制动动载载荷荷、、制制停停距距离离应符合要求。
（一）自动扶梯（或自动人行道）安装
2.安全保护验收【【2211单单】】
自动扶梯、自动人行道必必须须自自动动停停止止运运行行的情况有：
（1）无控制电压、电路接地的故障、过载；
（2）其他情况的开关断开的动作必须通过安全电路来完成。
一一分分钟钟速速记记总总结结
105 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例55】】下列自动扶梯属于必须通过安全电路完成的情况（ ）。【【2211单单】】
A．无控制电压 B．踏板上有异物 C．电路接地的故障 D．过载
【【答答案案】】B
【【解解析析】】排除法，ACD都是不需要安全电路完成。
本本节节作作业业
26.电梯运行速度3.0m/s属于哪种电梯？
27.井道的照明和开关如何设置？
28.自动扶梯、人行道的随机文件包括哪些？
29.土建验收防护门的安全措施包括哪些？
30.电梯整机验收安装完毕后轿厢如何试运行？
每每日日一一鸡鸡汤汤
• 努力的最大目的，不是为了要感动谁
• 而在于谋求更多的选择权
• 而真正的选择是：
不不想想干干什什么么就就不不干干什什么么！！！！
第第2233讲讲 消消防防工工程程施施工工技技术术（（一一））

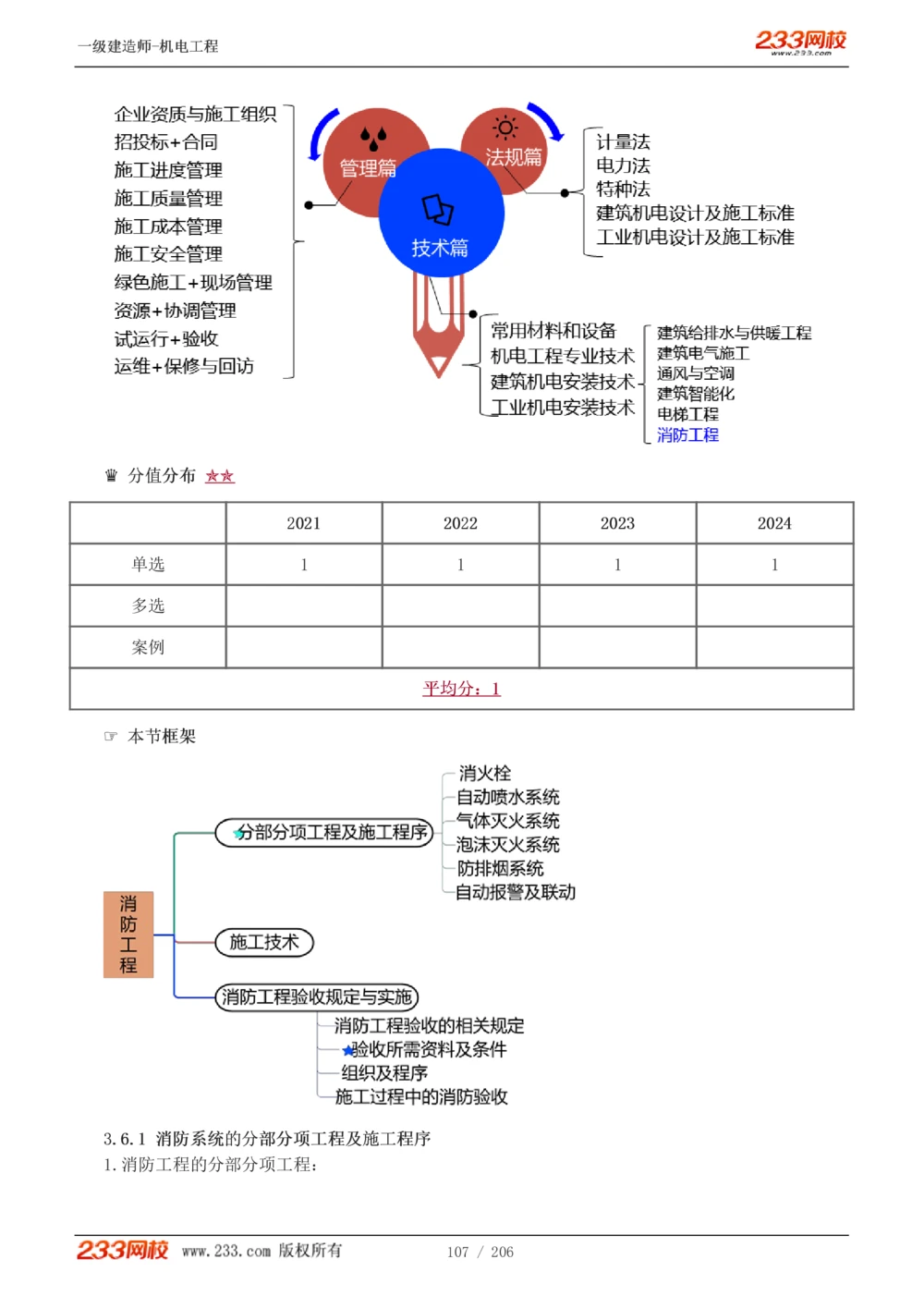

33..66 消消防防工工程程施施工工技技术术
♛ 教教材材介介绍绍
106 / 206一一级级建建造造师师--机机电电工工程程
♛ 分分值值分分布布 ✯✯
22002211 22002222 22002233 22002244
单选 1 1 1 1
多选
案例
平平均均分分：：11
☞ 本本节节框框架架
33..66..11 消消防防系系统统的的分分部部分分项项工工程程及及施施工工程程序序
1.消防工程的分部分项工程：
107 / 206一一级级建建造造师师--机机电电工工程程
（1）消防给水及消火栓系统、自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统、固定消防炮
灭火系统、自自动动跟跟踪踪定定位位射射流流灭灭火火系系统统。。
（2）气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟与排烟系统、火灾自动报警及消防联动控
制系统。
（一）消防系统分类及其功能
1.消防给水及消火栓灭火系统
消火栓灭火系统可分为室外消火栓灭火系统和室内消火栓灭火系统。
108 / 206一一级级建建造造师师--机机电电工工程程
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及
管道、供水设施等组成。
2.自动喷水灭火系统
闭式：（1）湿式系统。准工作状态时配水管道内充满用于启动系统的有有压压水水的闭式系统。
（2）干式系统。准工作状态时配水管道内充满有有压压气气体体的闭式系统。
（3）预作用系统。准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上
的压压力力开开关关联联锁锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。
（4）重复启闭预作用系统。能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。
（5）防护冷却系统。发生火灾时用于冷冷却却防防火火卷卷帘帘、、防防火火玻玻璃璃墙墙等防火分隔设施的闭式系统。
2.自动喷水灭火系统
开开式式：：（1）雨淋系统。由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或
传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统。
（2）水幕系统。由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，用于防火分
隔或防护冷却的开式系统。
3.气体灭火系统
109 / 206一一级级建建造造师师--机机电电工工程程
按灭火介质的不同分为二氧化碳灭火系统、卤代烷灭火系统、惰性气体灭火系统等。
4.泡沫灭火系统
泡沫灭火系统主要由泡沫消防输送泵、泡沫液储罐、泡沫比例混合器、泡沫产生装置、控制阀门
及管道等组成。
低低倍倍数数泡沫灭火系统 发泡倍数低于20的灭火系统；
中中倍倍数数泡沫灭火系统 倍数介于2200--220000的灭火系统；
高高倍倍数数泡沫灭火系统 发泡倍数高于220000的灭火系统；
5.防排烟系统
（1）防烟系统。防止火灾烟气在楼梯间、前室、避难层（间）等空间内积聚。
（2）排烟系统。将房间、走道等空间的火灾烟气排至建筑物外的系统。
6.火灾自动报警及消防联动控制系统
110 / 206一一级级建建造造师师--机机电电工工程程
①区域报警系统。适用于仅需要报警，不需要联动自动消防设备的小型建筑等单独使用。
②集中报警系统。宾馆、商务楼、综合楼等建筑使用，设置一个消防控制室。
③控制中心报警系统。适用于大型建筑群、超高层建筑，可对建筑中的消防设备实现联动控制和手
动控制，设置两个及以上消防控制室。
第第2244讲讲 消消防防工工程程施施工工技技术术（（二二））
33..66..22 消消防防工工程程施施工工技技术术要要求求
（一）消防给水，消火栓系统及自动喷水系统施工技术要求
111 / 206一一级级建建造造师师--机机电电工工程程
（1）室内消火栓栓口不应安装在门轴侧，栓口中心距地面应为1.1m。
消消火火栓栓安安装装 （2）试验：应取屋顶顶层层（或水箱间内）试验消火栓和首首层层取取两两处处消火栓做试射试
验。
出口管上应安装止回阀、控制阀和压力表；
消消防防水水泵泵 系统的总出水管上还应安装压力表和压力开关。安装压力表时应加设缓冲装置。
压力表和缓冲装置之间应安装旋塞；【24年改】【【1177--多多66】】【【1199--（（三三））】】
（二）自动喷水灭火系统安装要求
1.自动喷水灭火系统的管道横向安装宜设2‰ 5‰的坡度，且应坡向排水管；
2.喷头安装应在系统试压、冲洗合格后进行。喷头安装应使用专用扳手，严禁利用喷头的框架施
拧。
3.水水流流指指示示器器应使电器元件部位竖直安装在水平管道上侧，其动作方向应和水流方向一致。
4.自动喷水灭火系统的调试应包括：水源测试；消防水泵调试；稳压泵调试；报警阀调试；排水设
施调试；联动试验。
试验对比【19-（二）】
消消火火栓栓系系统统的的调调试试 自自动动喷喷水水灭灭火火系系统统的的调调试试
水源调试和测试 水源测试
稳压泵或稳压设施调试 稳压泵调试
消防水泵调试 消防水泵调试
减减压压阀阀调调试试
消消火火栓栓调调试试
自自动动控控制制探探测测器器调调试试
报警阀等快速启闭装置 报警阀调试
报报警警阀阀附附件件电电动动或或电电磁磁阀阀等等阀阀门门调调试试
排水设施调试 排水设施调试
联锁控制试验 联动试验
112 / 206一一级级建建造造师师--机机电电工工程程
干干粉粉灭灭火火装装置置 气气体体灭灭火火系系统统的的调调试试
自动模拟启动 模拟启动试验
模拟启动试验 模拟喷气试验
手动模拟启动
模拟切换试验
（三）防排烟系统施工技术要求
1.排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料。
VS：各类线路暗敷时，不燃结构中，且保护层厚度不应小于30mm
2.排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3mm。
3.排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两侧的防火
阀，距距墙墙表表面面不不应应大大于于220000mmmm。。
4.防排烟风机应设在混凝土或钢架基础上，，且且不不应应设设置置减减振振装装置置；；若若排排烟烟系系统统与与通通风风空空调调系系统统共共用用
且且需需要要设设置置减减振振装装置置时时，，不不应应使使用用橡橡胶胶减减振振装装置置。。【【2211单单】】
5.风机与风管的连接宜采用法兰连接，当风机仅仅用于防、排烟时，不不宜宜采采用用柔柔性性连连接接；
6.风管系统安装完成后，应进行严严密密性性检检验验；防排烟风管的允许漏风量应按中中压压系统风管确定。
（四）火灾自动报警及消防联动设备的施工技术要求
对于安装点型感烟（感温）火灾探测器、 一氧化碳火灾探测器
距墙、梁边 ≥0.5m
距多孔送风口 ≥0.5m
火火灾灾探探测测器器安安装装
距空调送风口边 ≥1.5m
探测器周围0.5m范围内不应有遮挡物
（五）工业项目的消防系统功能【【2233单单】】
113 / 206一一级级建建造造师师--机机电电工工程程
石油储备库，地上固定顶储罐、内浮顶储罐和地上 应设低倍数泡泡沫沫灭火系统或中倍数泡沫灭火系统，
卧式储罐 以及消消防防冷冷却却水水系统和火火灾灾自自动动报报警警系系统统。。
应设置火灾自动报警系统、水水喷喷雾雾灭灭火火系系统统或其他
火火力力发发电电厂厂容容量量为为9900MMVV..AA及及以以上上的的油油浸浸变变压压器器
灭火系统；
钢钢铁铁企企业业单单台台容容量量大大于于等等于于4400MMVV..AA非非总总降降压压变变电电所所 火灾自动报警系统，以及水水喷喷雾雾、、细细水水雾雾和和气气体体灭灭
的的油油浸浸变变压压器器 火火系系统统
燃燃气气轮轮发发电电机机组组（（包包括括燃燃气气轮轮机机、、齿齿轮轮箱箱、、发发电电机机 宜采用全淹没气气体体灭灭火火系系统统，并应设置火灾自动报
和和控控制制间间）） 警系统
锌锌粉粉、、碳碳化化钙钙、、低低亚亚硫硫酸酸钠钠等等遇遇水水燃燃烧烧物物品品的的仓仓库库 不得设置室内外消防给水
考考题题练练习习
【【例例11】】下列喷水灭火系统中，属于开式系统的是（ ）。【【2222--1144】】
A．雨淋系统 B．干式系统 C．湿式系统 D．预作用系统
【【答答案案】】A
【【解解析析】】开式系统包括雨林和水幕系统。
【【例例22】】下列仓库中，能使用自动喷水灭火系统的是（ ）。【【2233年年】】
A．聚乙烯储备仓库 B．锌粉储存库 C．低亚硫酸钠仓库 D．碳化钙仓库
【【答答案案】】A
【【解解析析】】储存锌粉、碳化钙、低亚硫酸钠等遇水燃烧物品的仓库不得设置室内外消防给水。
【【例例33】】下列消防系统调试内容中，不属于自动喷水灭火系统的是（ ）。【【22002200--1100】】
A．稳压泵调试 B．消防水泵调试 C．排水设施调试 D．喷射功能调试
【【答答案案】】D。
【【解解析析】】自动喷水灭火系统的调试应包括：水源测试；消防水泵调试；稳压泵调试；报警阀调试；
排水设施调试；联动试验。D属于消防炮试验。
33..66..33 消消防防工工程程验验收收规规定定与与实实施施
申请消防验收：人密场所、建设工程。
备案+抽查：竣工验收合格5个工作日内，申请备案
局局部部消消防防验验收收++提提前前验验收收
（一）消防工程验收的相关规定
114 / 206一一级级建建造造师师--机机电电工工程程
建建筑筑总总面面积积大大于于（（万万㎡㎡）） 内内容容
2200000000㎡㎡（（公公共共会会馆馆）） 体育场馆、会堂，公共展览馆、博物馆的展示厅
1155000000㎡㎡（（交交通通站站）） 民用机场航站楼、客运车站候车室、客运码头候船厅。
1100000000㎡㎡（（花花钱钱地地方方）） 宾馆、饭店、商场、市场。
影剧院，公共图书馆的阅览室，营业性室内健身、休闲场馆，医院的门诊
22550000㎡㎡（（社社会会福福利利）） 楼，大学的教学楼、图书馆、食堂，劳动密集型企业的生产加工车间，教
堂。
室内儿童活动场所，养老院、福利院，医院、疗养院的病房楼，中小学校
11000000㎡㎡（（老老幼幼病病残残））
的教学楼、图书馆、食堂，学校集体宿舍，劳动密集型企业员工集体宿舍
歌舞厅、放映厅、夜总会、游艺厅、桑拿浴室、网吧、酒吧，具有娱乐功
550000㎡㎡（（吃吃喝喝玩玩乐乐））
能的餐馆、茶馆、咖啡厅。
（7）国家工程建设消防技术标准规定的一一类类高高层层住住宅宅建建筑筑。。
（8）城市轨道交通、隧道工程，大型发电、变配电工程。（公共事业）
（9）生产、储存、装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，易燃易爆气体和液体的
充装站、供应站、调压站。
（10）国家机关办公楼、电力调度楼、电信楼、邮政楼（国家机关）。
（11）单单体体建建筑筑面面积积大大于于4400000000mm22或或者者建建筑筑高高度度超超过过5500mm的的公公共共建建筑筑。。
（二）消防工程验收所需资料及条件
消消防防验验收收条条件件 建建设设单单位位申申请请消消防防验验收收资资料料
1.完完成成工程消防设计和合同约定的消防各项内容
2.有完整的工程消防技技术术档案和施工管管理理资料（含涉及消防的建筑
1.消防验收申报表；
材料、建筑构配件和设备的进场试验报告）
2.工程竣工验收报告
3.建设单位工程对涉及消防的各分分部部分分项项工工程程验验收收合合格格；；施施工工、、设设
3.涉及消防的建设工程竣工图纸
计计、、工工程程监监理理、、技技术术服服务务等单位确认工程消防质量符合有关标准。
4.消防设施性能、系统功功能能联联调调联联试试等内容检测合格。
（三）消防验收的组织及程序
1.消防工程验收的组织及验收程序
验收的申报者是工程的建设单位，消防工程验收由国务院住房和城乡建设主管部门负责指导监督实
施。
115 / 206一一级级建建造造师师--机机电电工工程程
验验收收程程序序：：验验收收受受理理，，现现场场评评定定，，出出具具消消防防验验收收意意见见（形成《建筑工程消防验收意见书》）。
注：消防设计审查验收主管部门自受理消防验收申请之日起1155日日内组织消防验收，并在现场评定检
查合格后签发《建筑工程消防验收意见书》。
2.施工过程中的消防验收
隐隐蔽蔽工工程程消消防防验验收收 部分工程实体将被隐蔽起来；
粗装修消防验收属于消防设施的功能性验收。
粗粗装装修修消消防防验验收收
验收合格后，尚不具备投入使用的条件；
精精装装修修消消防防验验收收 验收合格后，房屋建筑具备投入使用条件。
考考题题练练习习
【【例例44】】下列场所的消防工程中，应该向住房和城乡建设主管部门申请消防设计审核的是（ ）。
A．建筑面积为15000㎡的展览馆 B．建筑面积为13000㎡客运车站
C．建筑面积为12000㎡的饭店 D．建筑面积为10000㎡的会堂
【【答答案案】】C。
【【解解析析】】本题考查的是建筑消防工程的验收程序。需要向公安机关消防机构申请消防验收的人员密
集场所工程有：（1）建筑总面积大于20000m2的体育场馆、会堂、公共展览馆、博物馆的展示厅。（2）
建筑总面积大于15000m2的民用机场航站楼、客运车站候车室、客运码头候船厅。（3）建筑总面积大于
10000m2的宾馆、饭店、商场、市场。
【【例例55】】下列总面积在1000~2000m²的建筑场所应申请消防验收的是（ ）。
A．医院的门诊楼 B．博物馆的展示厅 C．大学的食堂 D．中学的教学楼
【【答答案案】】D。
【【解解析析】】人员密集场所的规定。建筑总面积大于1000m2的中小学的教学楼。博物馆展示厅-建筑总面
积大于20000m2；大学的食堂-建筑总面积大于2500m2；医院的门诊楼-建筑总面积大于2500m2。
【【例例66】】建设单位应当在工程竣工验收合格之日起（ ）内，报消防设计审查验收主管部门消防验
收备案。
A．5个工作日 B．7个工作日 C．5日 D．20日
【【答答案案】】A。
【【解解析析】】建设单位应当在工程竣工验收合格之日起5个工作日内，报消防设计审查验收主管部门消防
验收备案
【【例例77】】建设单位办理备案，应当提交（ ）。
A．与消防有关的构配件市场准入许可 B．消防验收备案表
C．工程竣工验收报告 D．涉及消防的建设工程竣工图纸
E．消防设施检测合格证明
【【答答案案】】BCD。
【【解解析析】】消防验收备案表；涉及消防的建设工程竣工图纸；
工程竣工验收报告。
本本节节作作业业
31.闭式自动喷水灭火系统包括哪些？
32.自动喷水灭火系统做哪些调试？
33.商务楼应设置哪种报警系统？
34.建设单位向哪个部门申请消防验收？需提交哪些资料？
35.火力发电厂容量为90MV.A及以上的油浸变压器应配备什么消防设施？
116 / 206一一级级建建造造师师--机机电电工工程程
每每日日一一鸡鸡汤汤
每个面对困境咬紧牙关的自己
都是自己的齐天大圣
第第2255讲讲 机机械械设设备备安安装装技技术术（（一一））
第第44章章 工工业业机机电电工工程程安安装装技技术术
♛ 教教材材介介绍绍
44..11 机机械械设设备备安安装装技技术术
♛ 分分值值分分布布✯✯✯
117 / 206一一级级建建造造师师--机机电电工工程程

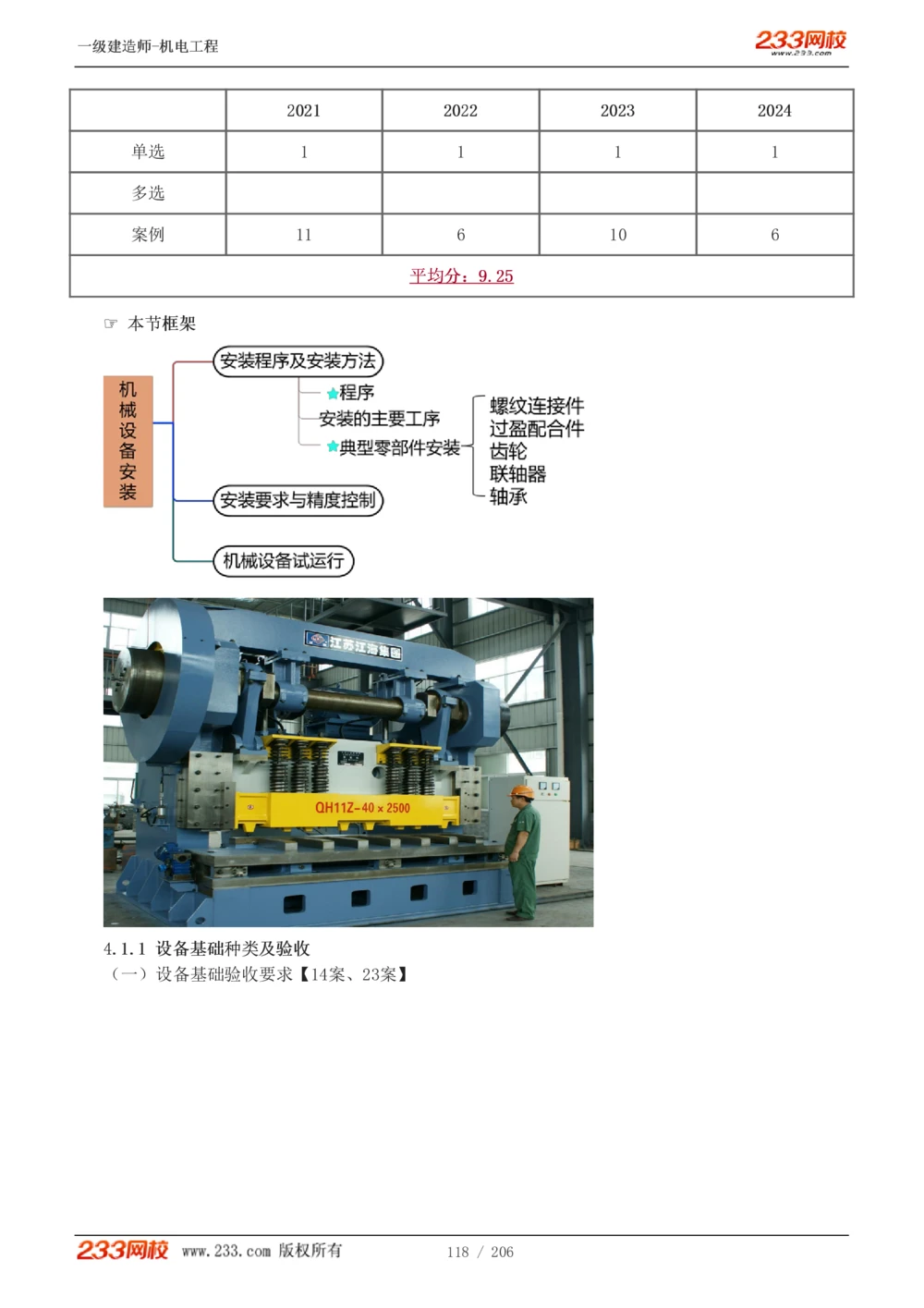

22002211 22002222 22002233 22002244
单选 1 1 1 1
多选
案例 11 6 10 6
平平均均分分：：99..2255
☞ 本本节节框框架架

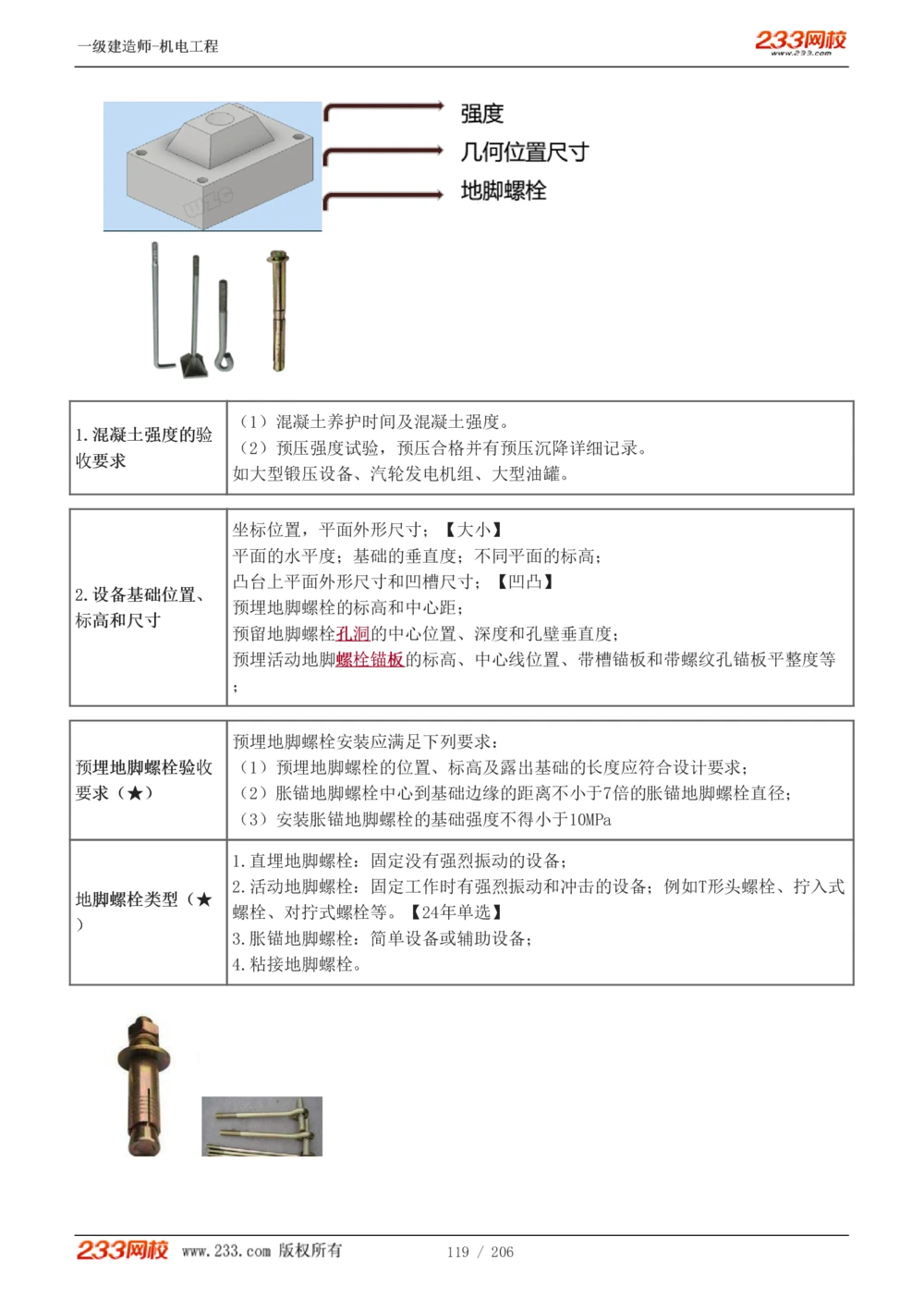

44..11..11 设设备备基基础础种种类类及及验验收收
（一）设备基础验收要求【14案、23案】
118 / 206一一级级建建造造师师--机机电电工工程程
（1）混凝土养护时间及混凝土强度。
11..混混凝凝土土强强度度的的验验
（2）预压强度试验，预压合格并有预压沉降详细记录。
收收要要求求
如大型锻压设备、汽轮发电机组、大型油罐。
坐标位置，平面外形尺寸；【大小】
平面的水平度；基础的垂直度；不同平面的标高；
凸台上平面外形尺寸和凹槽尺寸；【凹凸】
22..设设备备基基础础位位置置、、
预埋地脚螺栓的标高和中心距；
标标高高和和尺尺寸寸
预留地脚螺栓孔孔洞洞的中心位置、深度和孔壁垂直度；
预埋活动地脚螺螺栓栓锚锚板板的标高、中心线位置、带槽锚板和带螺纹孔锚板平整度等
；
预埋地脚螺栓安装应满足下列要求：
预预埋埋地地脚脚螺螺栓栓验验收收 （1）预埋地脚螺栓的位置、标高及露出基础的长度应符合设计要求；
要要求求（（★★）） （2）胀锚地脚螺栓中心到基础边缘的距离不小于7倍的胀锚地脚螺栓直径；
（3）安装胀锚地脚螺栓的基础强度不得小于10MPa
1.直埋地脚螺栓：固定没有强烈振动的设备；
2.活动地脚螺栓：固定工作时有强烈振动和冲击的设备；例如T形头螺栓、拧入式
地地脚脚螺螺栓栓类类型型（（★★
螺栓、对拧式螺栓等。【24年单选】
））
3.胀锚地脚螺栓：简单设备或辅助设备；
4.粘接地脚螺栓。
119 / 206一一级级建建造造师师--机机电电工工程程
第第2266讲讲 机机械械设设备备安安装装技技术术（（二二））
（二）机械设备安装的一般程序【21多、19+15案】
• 调标高和水平
• 传递载荷
11..垫垫铁铁的的设设置置要要求求
（1）每个地脚螺栓栓旁旁边边至少应有一一组组垫铁，并应设置在靠近地脚螺栓和底座主主要要受受力力部部位位下下方方；；
（2）设备底座有接接缝缝处的两两侧侧，，各设置一组垫铁，每组组垫铁的块数不不宜宜超超过过55块块。。
（3）放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于2mm；
120 / 206一一级级建建造造师师--机机电电工工程程
（4）垫铁与设备基础之间应接触良好；每组垫铁应放置整齐平稳、接触良好。
（5）垫铁端面应露出设备底面外缘，平平垫垫铁铁宜露出1100 3300mmmm，，斜斜垫垫铁铁宜露出1100~~5500mmmm，，垫铁组伸入
设备底座底面的长度应超过设备地脚螺栓的中心。
（6）除除铸铸铁铁垫垫铁铁外外，，设备调整完毕后各垫铁相相互互间间用用定定位位焊焊焊焊牢牢。。
22..固固定定与与灌灌浆浆
一一次次灌浆 对地地脚脚螺螺栓栓孔孔进行的灌浆。
二二次次灌浆 对设备底底座座和和基基础础间间进行的灌浆
灌浆工作一定要一次灌完，安装精度要求高的设备二次灌浆，应在精平后24h内灌浆。
顺序：先先手手动动，，后后电电动动；；
单体试运转
先先点点动动，，后后连连续续；；先先低低速速，，后后中中、、高高速速。。
设设备备试试运运转转 联动试运转 检查联联锁锁装装置置是否可靠，信信号号装装置置是否正确；
考核设设备备的的性性能能、、生生产产工工艺艺和和生生产产能能力力，检验设计是否符合
负荷试运转
和满足正常生产的要求。
考考题题练练习习
【【例例11：：1188年年真真题题】】机械设备的安装过程中，大型压力机地脚螺栓可选用（ ）。
A．固定地脚螺栓 B．活动地脚螺栓 C．胀锚地脚螺栓 D．粘接地脚螺栓
【【答答案案】】B。
【【解解析析】】活动地脚螺栓又称长地脚螺栓，是一种可拆卸的地脚螺栓，用于固定工作时有强烈振动和
冲击的重型机械设备。如T形头螺栓、拧入式螺栓、对拧式螺栓等。
121 / 206一一级级建建造造师师--机机电电工工程程
【【例例22--2222年年】】机械设备安装中，垫铁不能实现的功能是（ ）。
A．调整水平 B．传递载荷 C．调整标高 D．减少振动
【【答答案案】】D。
【【解解析析】】设置垫铁的作用。一是找正调平机械设备，通过调整垫铁的厚度，可使设备安装达到设计
或规范要求的标高和水平度；二是能把设备重量、工作载荷和拧紧地脚螺栓产生的预紧力通过垫铁均匀
地传递到基础。
一一分分钟钟速速记记小小结结
（三）典型零部件的装配
1.螺纹连接件装配【【二二级级1177--（（二二））】】【20-多3】（四省份）
有有预预紧紧力力要要求求的螺纹连接。常用紧固方法：定力矩矩法、测量伸伸长法、液液压拉伸法、加热热伸长法。
【【1199、、1188、、1177、、1166++2211案案】】
2.过盈配合件装配
一般采用压压入入装装配配、、低低温温冷冷装装配配和和加加热热装装配配法法，而在安装现场，主主要要采采用用加加热热装装配配法法。。
122 / 206一一级级建建造造师师--机机电电工工程程
装配时：
33..联联轴轴器器装装配配要要求求
（1）两轴心径径向向位位移移、两轴线倾倾斜斜和端面间间隙隙的测量方法。
【【22001166多多、、22001199单单
（2）将两个半联轴器一起转动，应每转9900°°测量一次，并记记录录55个个位置的径向位
】】
移测量值和位于同一直径两端测点的轴向测量值。
将两个半联轴器暂时互相连接，在圆周上画出对准线或装设专用工具，可采用 塞尺直接测量、塞尺
和专用工具测量或百分表和专用工具测量
44..轴轴承承装装配配要要求求
（1）滑动轴承装配
轴颈和轴瓦的侧间隙-塞尺检查；轴颈与轴瓦的顶间隙-压铅法。
（2）滚动轴承装配
44..轴轴承承装装配配要要求求
装配方法有压压装装法法和和温温差差法法两种。
采用温差法装配时，应均匀地改变轴承的温度，轴承的加热温度不应高于120℃，
冷却温度不应低于-80℃。
123 / 206一一级级建建造造师师--机机电电工工程程
（1）齿轮基准面端面与轴肩或定位套端面应应靠靠紧紧贴贴合合，且用00..0055mmmm塞塞尺尺检查不应
塞入。
（2）用压压铅铅法法检查齿轮啮合间隙时，铅丝直径不宜超过间隙的33倍倍。铅丝的长度
不应小于5个齿距，沿齿宽方向应均匀放置至少2根铅丝。
相互啮合的轴向错位，应符合以下要求：
55..齿齿轮轮装装配配要要求求 齿宽B≤100mm时，轴向错位应≤5%B。
齿宽B>100mm时，轴向错位应≤5mm。
（3）用着着色色法法检查传动齿轮啮合的接触斑点，应符合下列要求：
①应将颜色涂在小齿轮上，用小小齿齿轮轮驱驱动动大大齿齿轮轮，使大齿轮转动3～4转。
②圆圆柱柱齿轮和蜗轮、蜗杆的接触斑点，应趋于齿侧面中中部部；
圆圆锥锥齿轮的接触斑点，应趋于齿侧面的中中部部并并接接近近小小端端。
考考题题练练习习
【【例例33】】关于齿轮装配的说法，正确的是（ ）。
A．齿轮的端面与轴肩端面不应靠紧贴合
B．圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面下部
C．用压铅法检查传动齿轮啮合的接触斑点
D．基准端面与轴线的垂直度应符合传动要求
【【答答案案】】D。
【【解解析析】】选项A，齿轮装配时，齿轮基准面端面与轴肩或定位套端面应靠紧贴合；选项B，圆柱齿轮
和蜗轮的接触斑点，应趋于齿侧面中部；选项C，用着色法检查传动齿轮啮合的接触斑点。
【【例例44--1199年年】】机械设备联轴器装配时，需要测量的项目有（ ）。
A．两轴心径向位移 B．外径光洁度 C．联轴器的外径圆度
D．两轴线倾斜 E．联轴器的端面间隙
【【答答案案】】ADE。
【【解解析析】】联轴器装配时，应测量两轴心径向位移、两轴线倾斜和端面间隙。
第第2277讲讲 机机械械设设备备安安装装技技术术（（三三））
44..11..33 机机械械设设备备安安装装要要求求与与精精度度控控制制
124 / 206一一级级建建造造师师--机机电电工工程程
（二）设备安装精度的控制【14单、23单】
必要时修修配配法法，对补偿件进行补充加工，抵消过大的安装累积误差。
①有利于抵消设备附附属属件件安装后重量的影响；
提提高高安安装装精精度度的的方方
②有利于抵消设设备备运运转转时产生的作用力的影响；
法法
补偿偏差原则
③有利于抵消零零部部件件磨磨损损的影响；
④有利于抵消摩摩擦擦面面间间油油膜膜的影响。
（二）安装精度的控制方法
125 / 206一一级级建建造造师师--机机电电工工程程

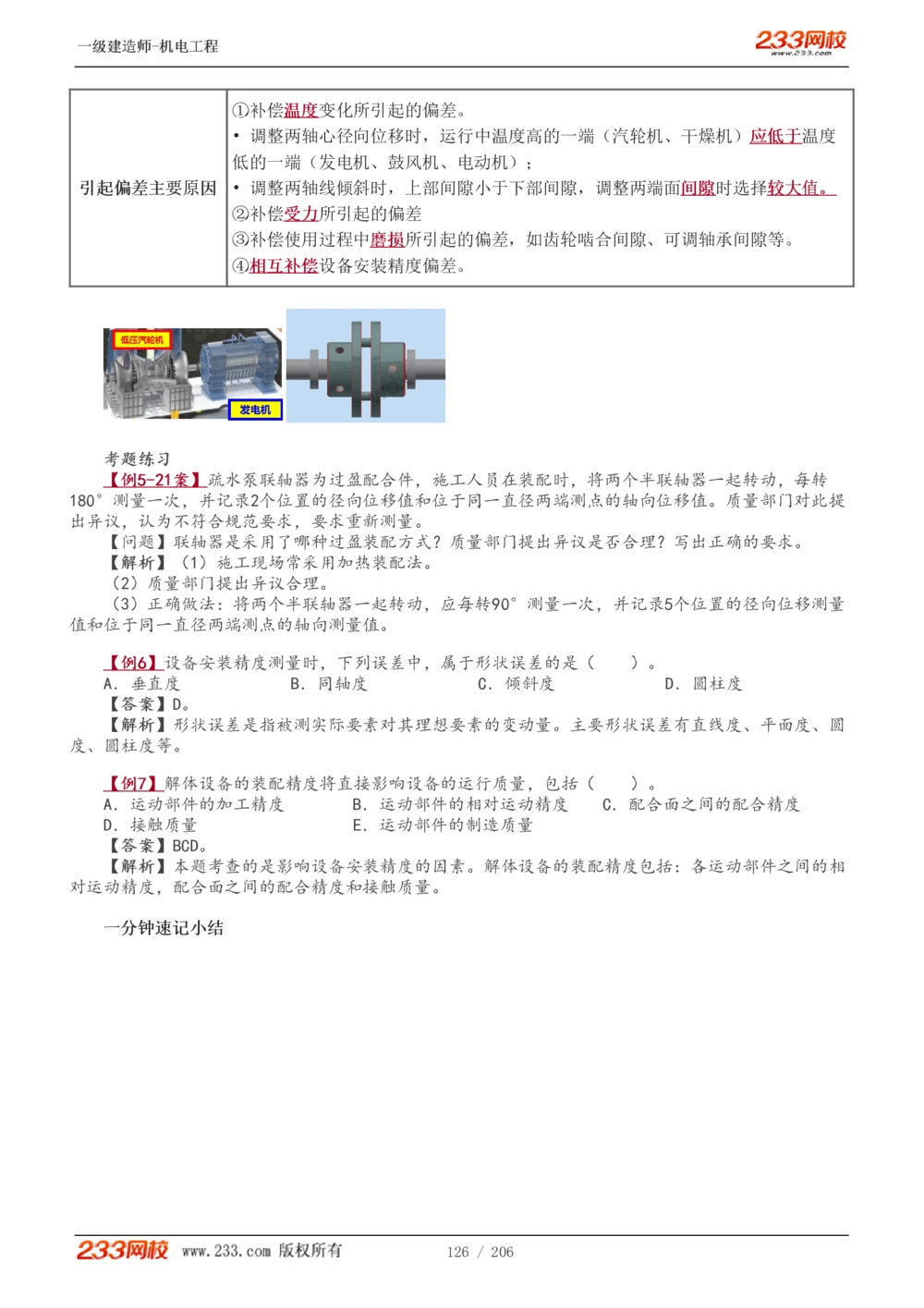

①补偿温温度度变化所引起的偏差。
• 调整两轴心径向位移时，运行中温度高的一端（汽轮机、干燥机）应应低低于于温度
低的一端（发电机、鼓风机、电动机）；
引引起起偏偏差差主主要要原原因因 • 调整两轴线倾斜时，上部间隙小于下部间隙，调整两端面间间隙隙时选择较较大大值值。。
②补偿受受力力所引起的偏差
③补偿使用过程中磨磨损损所引起的偏差，如齿轮啮合间隙、可调轴承间隙等。
④相相互互补补偿偿设备安装精度偏差。
考考题题练练习习
【【例例55--2211案案】】疏水泵联轴器为过盈配合件，施工人员在装配时，将两个半联轴器一起转动，每转
180°测量一次，并记录2个位置的径向位移值和位于同一直径两端测点的轴向位移值。质量部门对此提
出异议，认为不符合规范要求，要求重新测量。
【问题】联轴器是采用了哪种过盈装配方式？质量部门提出异议是否合理？写出正确的要求。
【【解解析析】】（1）施工现场常采用加热装配法。
（2）质量部门提出异议合理。
（3）正确做法：将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量
值和位于同一直径两端测点的轴向测量值。
【【例例66】】设备安装精度测量时，下列误差中，属于形状误差的是（ ）。
A．垂直度 B．同轴度 C．倾斜度 D．圆柱度
【【答答案案】】D。
【【解解析析】】形状误差是指被测实际要素对其理想要素的变动量。主要形状误差有直线度、平面度、圆
度、圆柱度等。
【【例例77】】解体设备的装配精度将直接影响设备的运行质量，包括（ ）。
A．运动部件的加工精度 B．运动部件的相对运动精度 C．配合面之间的配合精度
D．接触质量 E．运动部件的制造质量
【【答答案案】】BCD。
【【解解析析】】本题考查的是影响设备安装精度的因素。解体设备的装配精度包括：各运动部件之间的相
对运动精度，配合面之间的配合精度和接触质量。
一一分分钟钟速速记记小小结结
126 / 206一一级级建建造造师师--机机电电工工程程
44..11..44 机机械械设设备备试试运运行行
1.设备试运行前应完成的工作
①机器及附属设备、管道等安装工作全部完成，施工记录及资料应齐全。【【资资料料】】
②与试运行有关的工艺管道及设备吹扫、清洗、气密完成。【【机机】】
③有碍试运行检查部位除外的保温、保冷及防腐等工作基本完成。【【机机】】
④与试运行有关的土建、水、气、汽等公用工程及电气、仪表控制系统施工结束。【【机机】】
⑤试运行人员，熟知设备构造、、性能、设备技术文件、试运行工艺，掌握操作规程。【【人人】】
2.单机试运行结束后应及时完成的工作
（1）切切断断电电源源和和其其他他动动力力源源。
（2）排气、排水、排污。卸卸压压。
（3）检查各紧固部件；
（4）检查机器设备单机试运行系统各阀阀门门开关在规定状态。
（5）对润滑剂的清洁度进行检查，清清洗洗过过滤滤器器；必要时更更换换新新的的润润滑滑剂剂。。
（6）拆拆除除试运行中的临时装置和恢恢复复拆卸的设备部件及附属装置。对设备几何精度进行必要的复
查，各紧固部件复复紧紧。
（7）清清理理和和清清扫扫现现场场，，将机械设备盖上防护罩。
（8）整理试运行的各项记记录录。
127 / 206一一级级建建造造师师--机机电电工工程程
3.泵试运行的要求
（1）试运行的介质宜采用清清水水；当泵输送介质不是清水时，应按介质的密度、相对密度折算为清水
进行试运行，流量不应小于额定值的2200%%；电流不得超过电动机的额定电流。
（3）轴承、轴承箱和油池润滑油的温温升升不应超过环境温度40℃，滑滑动动轴轴承承的的温温度度不不应应大大于于7700℃℃，，滚滚
动动轴轴承承的的温温度度不不应应大大于于8800℃℃。。
（4）泵试运行时，各固定连接部位不应有松动；各运动部件运行应正常，无异常声响和摩擦；附属
系统的运行应正常；管道连接应牢固、无渗漏。
机械密封的泄漏量≤5mL/h，
高压锅炉给水泵机械密封的泄漏量≤10mL/h；
（5）系统在试运行中应检查下列各项并做好记录：
润滑油的压力、温度和各部分供 回油油情况；
吸入和排出介质的温温度度、、压压力力；
冷却水的供回水水情况；
各轴承的温温度度、、振振动动；
电动机的电电流流、、电电压压、、温温度度等。
本本节节作作业业
1. 试运行前的安装工序有哪些？
2. 垫铁的作用有哪些？
3. 基础的验收包括哪些方面？
4. 对于地脚螺栓孔验收内容包括？
5. 单机试运行的顺序是？
6. 影响设备安装精度的因素有哪些？
每每日日一一鸡鸡汤汤
看似幸幸运运和巧巧合合的事都源自于悄悄的努力
第第2288讲讲 工工业业管管道道施施工工技技术术（（一一））
44..22 工工业业管管道道施施工工技技术术
♛ 教教材材介介绍绍
128 / 206一一级级建建造造师师--机机电电工工程程
♛ 分分值值分分布布 ✫✫✫
22002211 22002222 22002233 22002244
单单选选 11 11 11 11
多多选选
案案例例 55 55 1133
平平均均分分：：66..7755
☞ 本本节节框框架架
129 / 206一一级级建建造造师师--机机电电工工程程
44..22..11 工工业业管管道道种种类类与与施施工工程程序序
（一）工业管道分类
1.按管道设计压力分类：
管管道道类类别别 压压力力PP
真空管道 P＜0
低压管道 0≤P≤1.6
中压管道 1.6100
（二）工业管道安装的施工程序【【1199案案】】
测量定位→支架制作安装→管道元件、材料检查→管道加工（预制）、安装→管道试验→防腐绝热
→管道吹扫、清洗→调试及试运行→竣工验收。【25年改】
第第2299讲讲 工工业业管管道道施施工工技技术术（（二二））
44..22..22 工工业业管管道道施施工工技技术术要要求求
（一）工业金属管道安装前检验
130 / 206一一级级建建造造师师--机机电电工工程程
1.管材及管件的检验
（1）铬钼合金钢、含镍低温钢、镍及镍合金钢、不锈钢、钛及钛合金材料的管道组成件，应采用光光
谱谱分分析析或其他复查；
（2）输送毒性程度为极极度度危危害害介质或设计压力≥≥1100MMPPaa管道——无损检测抽样检验，有缺陷修磨
（修磨后实际壁厚≥管子名义壁厚的90%，且≥设计壁厚）。
2.阀门检验【【1177--（（二二））】】与阀门安装融合
阀门应完好，开启机构应灵活，阀门应无歪斜
1.外观
、变形、卡涩现象，标牌应齐全。
壳体试验压力为20℃时最大允许工作压力的11..
55倍；密封试验为阀门在20℃时最大允许工作
2.壳壳体体压压力力试试验验++密密封封试试验验；；试验介质：洁净
安安装装前前
压力的11..11倍倍，试验持续时间不得少于5min，
水，氯离子含量≤25ppm；
检检验验
试验温度为55～～4400℃℃，低于55℃℃时时，应采取升温
措施。
3.检查阀门填料，压盖螺栓应留有调节余量。
4.按介介质质流流向向确定安装方向。
安全阀：：整整定定压压力力调调整整和和密密封封试试验验，记录、铅
阀阀门门安安 法法兰兰、、螺螺纹纹连接-关关闭闭；；
封、出具报告。
装装 焊焊接接、、热热熔熔连接-开开启启；；
垂垂直直安安装装，，出口接安全地点；铅封；
公称压力小于1.0MPa，且公称尺寸大于或等于600mm的闸阀，壳体压力试验可按管道系统的试验压力
与系统一并进行试压。闸板的密封试验可用色色印印等方法对密封面进行检查，结合面上的色印应连连续续。
【24年增】
131 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例11】】关于阀门的安装要求，正确的说法有（ ）。
A．截止阀门安装时应按介质流向确定其安装方向
B．阀门与管道以螺纹方式连接时，阀门应处于关闭状态
C．阀门与管道以焊接连接时，阀门应处于关闭状态
D．闸阀与管道以法兰方式连接时，阀门应处于关闭状态
E．安全阀应水平安装以方便操作
【【答答案案】】ABD。
【【解解析析】】（1）阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向；检查阀门
填料，其压盖螺栓应留有调节余量。（2）当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下
安装，以焊接方式连接时，阀门不得关闭，焊缝底层宜采用氢弧焊。（3）安全阀应垂直安装；
【【例例22】】有复验要求的合金钢管道元件应进行（ ）。
A．超声波检测 B．煤油检测 C．X射线检测 D．光谱检测
【【答答案案】】D。
【【解解析析】】本题考查的是建筑管道工程施工程序及技术要点。对于有复验要求的元件还应该进行复
验，例如，合金钢管道及元件应进行光谱检测等。
44..22..22 工工业业管管道道施施工工技技术术要要求求
（三）管道安装
1.管道与大型设备或动设备连接【16-（一）】
132 / 206一一级级建建造造师师--机机电电工工程程

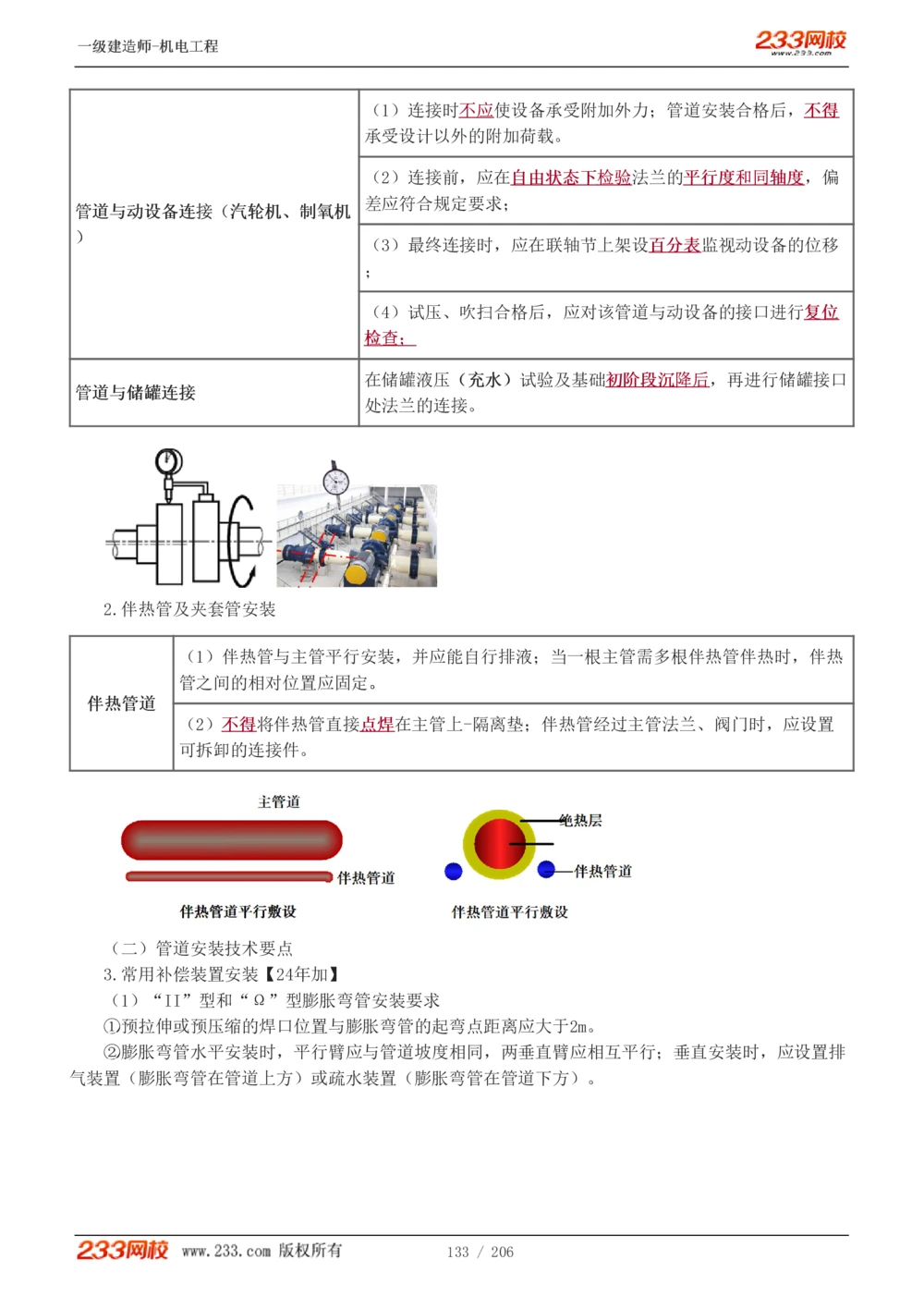

（1）连接时不不应应使设备承受附加外力；管道安装合格后，不不得得
承受设计以外的附加荷载。
（2）连接前，应在自自由由状状态态下下检检验验法兰的平平行行度度和和同同轴轴度度，偏
差应符合规定要求；
管管道道与与动动设设备备连连接接（（汽汽轮轮机机、、制制氧氧机机
））
（3）最终连接时，应在联轴节上架设百百分分表表监视动设备的位移
；
（4）试压、吹扫合格后，应对该管道与动设备的接口进行复复位位
检检查查；；
在储罐液压（（充充水水））试验及基础初初阶阶段段沉沉降降后后，再进行储罐接口
管管道道与与储储罐罐连连接接
处法兰的连接。
2.伴热管及夹套管安装
（1）伴热管与主管平行安装，并应能自行排液；当一根主管需多根伴热管伴热时，伴热
管之间的相对位置应固定。。
伴伴热热管管道道
（2）不不得得将伴热管直接点点焊焊在主管上-隔离垫；伴热管经过主管法兰、阀门时，应设置
可拆卸的连接件。
（二）管道安装技术要点
3.常用补偿装置安装【24年加】
（1）“II”型和“Ω”型膨胀弯管安装要求
①预拉伸或预压缩的焊口位置与膨胀弯管的起弯点距离应大于2m。
②膨胀弯管水平安装时，平行臂应与管道坡度相同，两垂直臂应相互平行；垂直安装时，应设置排
气装置（膨胀弯管在管道上方）或疏水装置（膨胀弯管在管道下方）。
133 / 206一一级级建建造造师师--机机电电工工程程
4.支吊架安装【【1166--多多77、、1199案案】】
（1）补偿器预拉伸之之前前固定；
固固定定支支架架 （2）无无热位移的管道，其吊杆垂垂直直安装；有有热位移的管道，吊杆按位移值的
11//22反反方方向向安装。
（1）滑动面应洁净平整，不得有歪斜和卡涩现象；
导导向向支支架架或或滑滑动动支支架架
（2）偏移量应为反方向位移值的1/2或符合设计文件规定。
（1）弹簧应调整至冷冷态态值值；
弹弹簧簧支支、、吊吊架架 （2）临时固定件，如定位销（块），应待系统安装、试压、绝热完毕后后方可
拆除。
134 / 206一一级级建建造造师师--机机电电工工程程
一一分分钟钟速速记记小小结结
考考题题练练习习
【【例例33--2200案案】】A公司总承包2×660MW火力发电厂1#机组的建筑安装工程，工程包括：锅炉、汽轮发电
机、水处理、脱硫系统等。A公司将水泵、管道安装分包给B公司施工。B公司在凝结水泵初步找正后，即
进行管道连接，因出口管道与设备不同心，无法正常对口，便用手拉葫芦强制调整管道，被A公司制止。
B公司整改后，并在联轴节上架设仪表监视设备位移，保证管道与水泵的安装质量。
【【问问题题】】A公司为什么制止凝结水管道连接？B公司应如何进行整改？在联轴节上应架设哪种仪表监
视设备位移？
【【解解析析】】B公司在凝结水泵初步找正后，即进行管道连接。且在连接时使用手拉葫芦强制对口，不符
合规范要求，所以A公司制止了B公司凝结水管道连接施工。
整改：（1）管道与凝结水泵连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合规定
要求；（2）在凝结水泵安装就位并紧固地脚螺栓后再进行管道连接。连接时都不应使凝结水泵承受附加
外力；（3）管道与凝结水泵最终应在联轴节上架设百分表监视机械设备位移。
【【例例44】】下列关于管道法兰螺栓安装及紧固的说法，正确的有（ ）。【【2200--多多2255】】
A．法兰连接螺栓应对称紧固 B．法兰接头歪斜可强紧螺栓消除
C．法兰连接螺栓长度应一致 D．法兰连接螺栓安装方向应一致
135 / 206一一级级建建造造师师--机机电电工工程程
E．热态紧固应在室温下进行
【【答答案案】】ACD。
【【解解析析】】管道采用法兰连接时，法兰密封面及密封垫片不得有划痕、斑点等缺陷；法兰连接应与钢
制管道同心，螺栓应能自由穿入，法兰接头的歪斜不得用强紧螺栓的方法消除；法兰连接应使用同一规
格螺栓，安装方向应一致，螺栓应对称紧固。管道试运行时，钢制管道热态紧固、冷态紧固温度应符合
规范要求，如工作温度大于350℃时，一次热态紧固温度为350℃，二次热态紧固温度为工作温度；如工
作温度低于－70℃时，一次冷态紧固温度为－70℃，二次冷态紧固温度为工作温度。
第第3300讲讲 工工业业管管道道施施工工技技术术（（三三））
44..22..44 管管道道系系统统试试压压与与吹吹洗洗技技术术
（一）管道试验要求
准准备备东东西西
1.管道压力试验基本要求
（1）压力试验宜以液液体体为试验介质，当管道的PP ≤≤00..66MMPPaa时时，可采采用用气气体体为试验介质，但应采
设设计计
136 / 206一一级级建建造造师师--机机电电工工程程
取可靠、有效的安全措施。
（2）管道安装完毕，热处理和无损检测合格后后，才能进行压力试验。
（3）脆性材料严严禁禁使使用用气气体体进行压力试验，压力试验温度严严禁禁接接近近金属材料的脆脆性性转转变变温温度度。。
（4）试验过程发现泄漏时，不不得得带带压压处处理理。。消除缺陷后应重新进行试验。
2.压力试验实施要点
3.管道压力试验的替代【【2200--（（一一））】】
现场条件不不允允许许进行管道的液压和气压试验时，经过设计和建设单位同意，可同时采用下列方法代
替压力试验：
（1）所有环向、纵向对接焊缝和螺旋焊缝应应进进行行110000%%射射线线检检测测或或110000%%超超声声检检测测。。
137 / 206一一级级建建造造师师--机机电电工工程程
（2）其他焊缝（包括管道支承件与管道组成件连接的焊缝）应进行110000%%渗渗透透检检测测或或110000%%磁磁粉粉检检测测。。
（3）由设设计计单位进行管道系统的柔柔性性分析。
4.管道泄漏性试验
（1）输送极极度度和和高高度度危危害害介质以及可可燃燃介质的管道，必须进行泄漏性试验。
（2）泄漏性试验应在压力试验合格后后进行，试验介质宜采用空空气气。
（3）泄漏性试验压力为设设计计压压力力。
（4）泄漏性试验可结合试车一一并并进行.
（5）泄漏性试验应逐级缓慢升压，当达到试验压力，并且停压10min后，采用涂刷中性发泡剂等方
法巡回检查法法兰兰、、放放空空阀阀、、螺螺纹纹连连接接处处、、阀阀门门填填料料函函、、排排气气阀阀、、排排水水阀阀所有密封点无泄漏。
（6）经气压试验合格且在试验后未经拆卸过的管道可不进行泄漏性试验。
（7）当设计文件和有关标准规定以卤素、氮气、氨气或其他方法进行泄漏性试验时， 则应执行相
应的规定。
（8）泄漏性试验合格后，应及时缓慢泄压，填写试验记录。
一一分分钟钟速速记记小小结结
（二）管道吹扫与清洗
1.管道吹扫与清洗的基本要求
（1）管道吹扫与清洗方法，应根据管道的使用要求、工作介质、系统回路、现场条件及管道内表面
的脏污程度确定。
138 / 206一一级级建建造造师师--机机电电工工程程

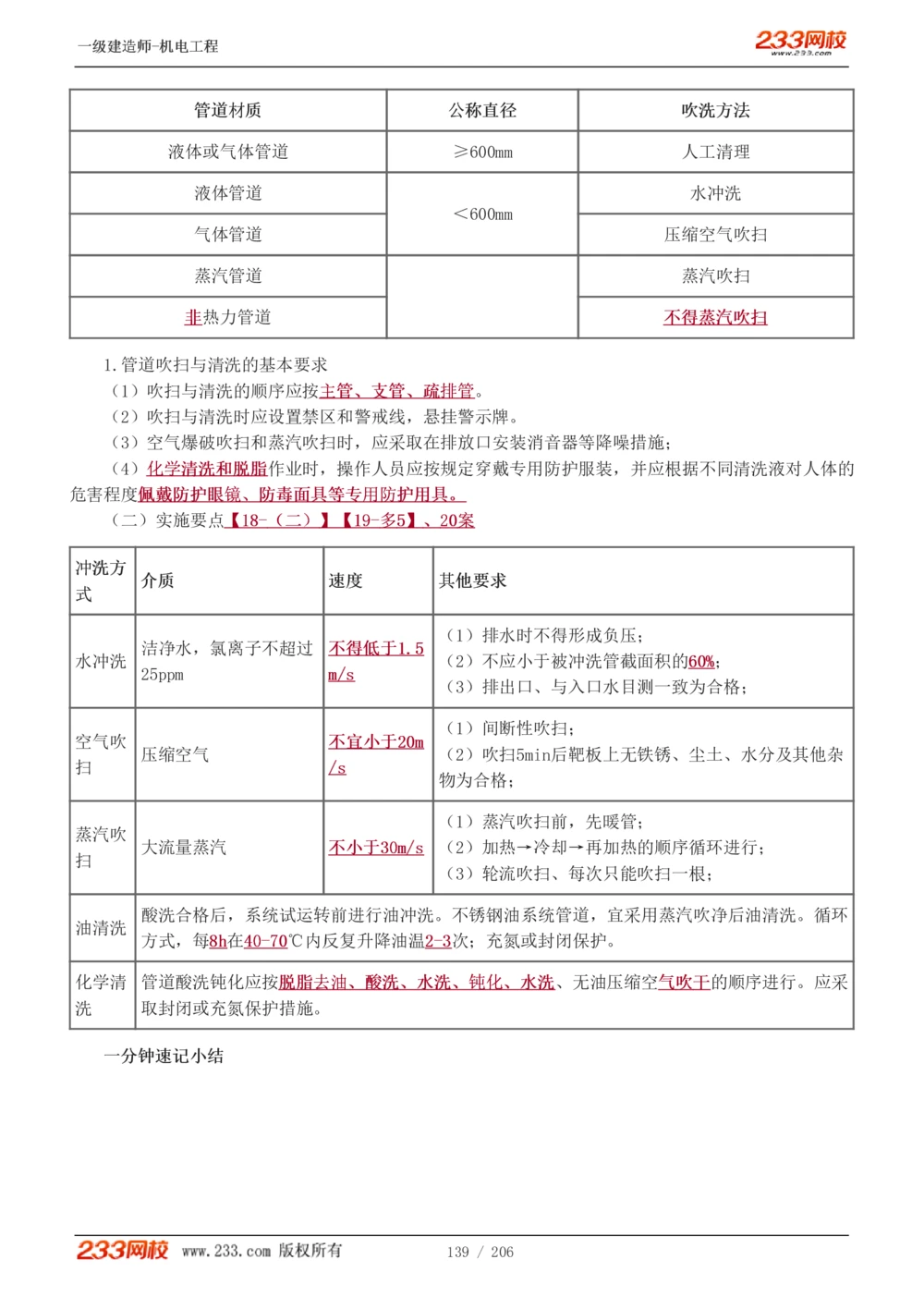

管管道道材材质质 公公称称直直径径 吹吹洗洗方方法法
液体或气体管道 ≥600mm 人工清理
液体管道 水冲洗
＜600mm
气体管道 压缩空气吹扫
蒸汽管道 蒸汽吹扫
非非热力管道 不不得得蒸蒸汽汽吹吹扫扫
1.管道吹扫与清洗的基本要求
（1）吹扫与清洗的顺序应按主主管管、、支支管管、、疏疏排排管管。
（2）吹扫与清洗时应设置禁区和警戒线，悬挂警示牌。
（3）空气爆破吹扫和蒸汽吹扫时，应采取在排放口安装消音器等降噪措施；
（4）化化学学清清洗洗和和脱脱脂脂作业时，操作人员应按规定穿戴专用防护服装，并应根据不同清洗液对人体的
危害程度佩佩戴戴防防护护眼眼镜镜、、防防毒毒面面具具等等专专用用防防护护用用具具。。
（二）实施要点【【1188--（（二二））】】【【1199--多多55】】、、2200案案
冲冲洗洗方方
介介质质 速速度度 其其他他要要求求
式式
（1）排水时不得形成负压；
洁净水，氯离子不超过 不不得得低低于于11..55
水冲洗 （2）不应小于被冲洗管截面积的6600%%；
25ppm mm//ss
（3）排出口、与入口水目测一致为合格；
（1）间断性吹扫；
空气吹 不不宜宜小小于于2200mm
压缩空气 （2）吹扫5min后靶板上无铁锈、尘土、水分及其他杂
扫 //ss
物为合格；
（1）蒸汽吹扫前，先暖管；
蒸汽吹
大流量蒸汽 不不小小于于3300mm//ss （2）加热→冷却→再加热的顺序循环进行；
扫
（3）轮流吹扫、每次只能吹扫一根；
酸洗合格后，系统试运转前进行油冲洗。不锈钢油系统管道，宜采用蒸汽吹净后油清洗。循环
油清洗
方式，每88hh在4400--7700℃内反复升降油温22--33次；充氮或封闭保护。
化学清 管道酸洗钝化应按脱脱脂脂去去油油、、酸酸洗洗、、水水洗洗、、钝钝化化、、水水洗洗、无油压缩空气气吹吹干干的顺序进行。应采
洗 取封闭或充氮保护措施。
一一分分钟钟速速记记小小结结
139 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例55】】管道系统压力试验中，当现场条件不允许进行液压试验和气压试验时可采取其他方法，比如
通过对所有环向、纵向对接焊缝和螺旋缝焊缝进行100%（ ）。
A．射线检测和磁粉检测 B．渗透检测和磁粉检测
C．渗透检测和超声检测 D．射线检测和超声检测
【【答答案案】】D。
【【解解析析】】本题考查的是工业管道系统试验。管道系统压力试验中，所有环向、纵向对接焊缝和螺旋
缝焊缝应进行100%射线检测和100%超声检测。
【【例例66】】【背景】
管道试压前，项目部全面检查了管道系统，试验范围内的管道已经按照图纸要求完成，焊缝已除锈
合格并涂好了底漆：膨胀节已设置了临时约束装置，一块1.6级精度的压力表已校验合格待用，待试压管
道与其他系统已用盲板隔离。项目部在上述检查中发现了几个问题，并出具了整改书，要求作业队限时
整改。
【【问问题题】】
管管道道试试压压前前的的检检查查中中发发现现了了哪哪几几个个问问题题？？应应如如何何整整改改？？
【【解解析析】】管道压力试验前，明显存在的问题及改正方法如下：
1）焊缝已完成除锈与涂漆错误；
正确做法：试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有
关规定。
2）压力表只准备了一块，错误。
正确做法。用压力表在周检期内并已经校验，其精度符合规定要求，压力表不得少于两块。
3）待试验管道与其他系统用盲板隔离不妥，应该是待试管道与无关的系统已用盲板或其他隔离措施
隔开。
4）安全阀，爆破片等元件没有拆除。
正确做法：待试管道上的安全阀、爆破片及仪表元件等已拆下或加以隔离。
【【例例77--2222案案】】波纹补偿器安装时，项目专业质检员巡视现场发现，装有波纹补偿器的空调水管支架
安装（见图2）存在质量问题，要求停工整改。空调水管道安装后，施工人员进行试压冲洗，实施管道与
设备的连接。
140 / 206一一级级建建造造师师--机机电电工工程程
【【问问题题】】图2中管道支架安装存在哪些错误?补偿器安装前应进行哪些工序?
【【解解析析】】（1）错误一：补偿器两端都设置固定支架，其中近的一端应设置活动支架；
错误二：水泵出口管道固定支架的固定点未设置在减振基座上。
错误三：两个固定支架之间应增设一个导向支架。
补偿器安装前应进行预拉伸或预压缩。
【【例例88】】蒸汽吹扫实施要点不包括（ ）。
A．吹扫前，管道系统的绝热已完成 B．蒸汽管道吹扫流速不大于30m/s
C．吹扫前先暖管 D．注意检查管道热位移
【【答答案案】】B。
【【解解析析】】本题考查的是工业管道的吹扫与清洗。选项B：蒸汽管道应以大流量蒸汽进行吹扫，流速不
小于30m/s。
本本节节作作业业
9.阀门安装前检验的内容包括哪些？
10.合金钢氧气管道应做哪些试验？
11.液压试验的介质？
12.气压试验的要点有哪些？
13.有热位移的管道固定支架怎么设置？
14.蒸汽吹扫的顺序是什么？油冲洗的温度是？
读读书书不不觉觉已已春春深深 一一寸寸光光阴阴一一寸寸金金
第第3311讲讲 电电气气装装置置安安装装技技术术（（一一））
44..33 电电气气装装置置安安装装技技术术
♛ 教教材材介介绍绍
141 / 206一一级级建建造造师师--机机电电工工程程
♛ 分分值值分分布布 ✫✫✫
22002211 22002222 22002233 22002244
单选 1 1 1 1
多选
案例 10 5 6
平平均均分分：：66..2255
☞ 本本节节框框架架
142 / 206一一级级建建造造师师--机机电电工工程程
44..33..11 变变配配电电装装置置安安装装技技术术
（一）变压器安装
（一）变压器安装技术【【1144、、1166、、1177、、2200案案++1199多多】】
1.变压器运输与就位【2019多】
143 / 206一一级级建建造造师师--机机电电工工程程

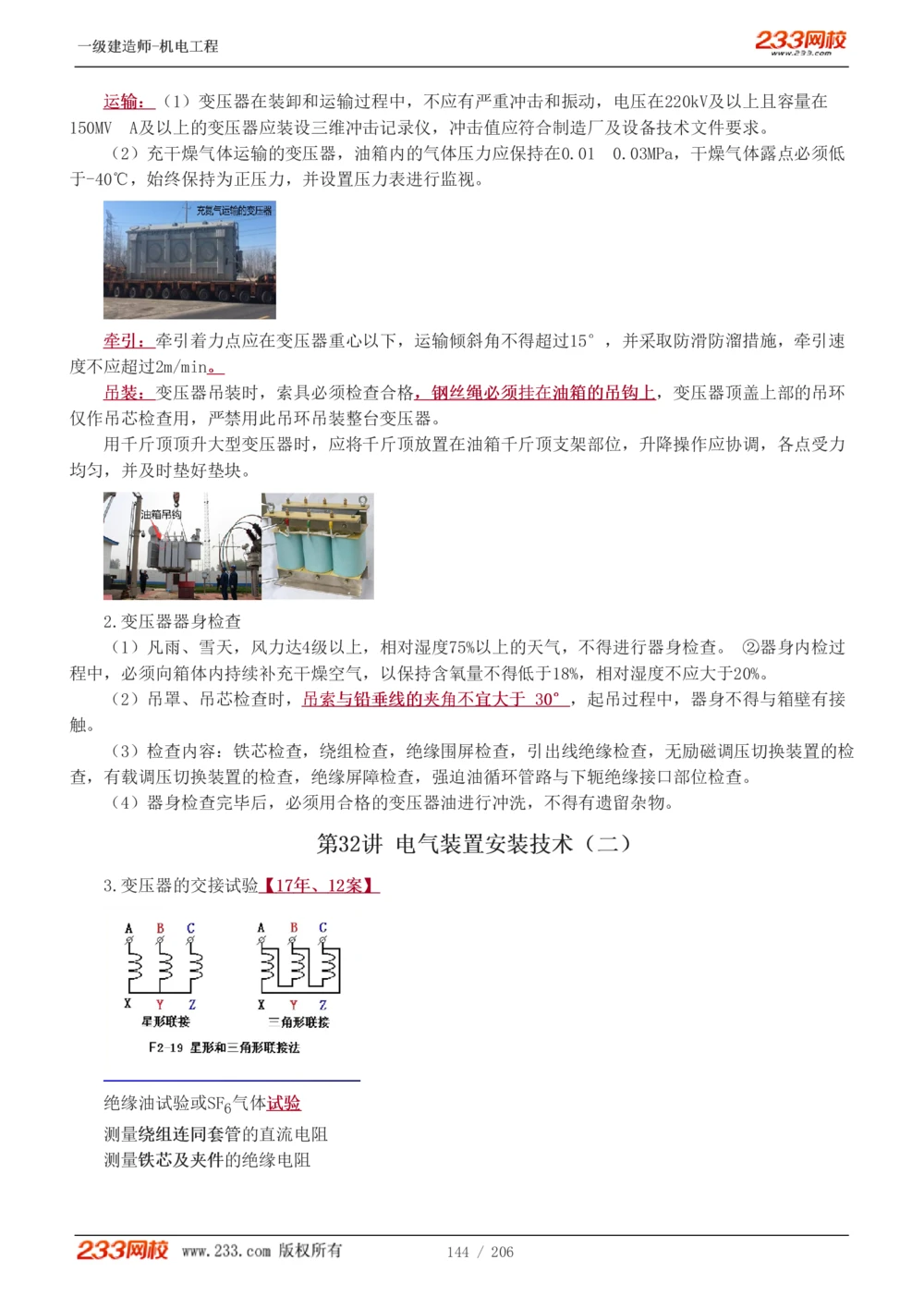

运运输输：：（1）变压器在装卸和运输过程中，不应有严重冲击和振动，电压在220kV及以上且容量在
150MV A及以上的变压器应装设三维冲击记录仪，冲击值应符合制造厂及设备技术文件要求。
（2）充干燥气体运输的变压器，油箱内的气体压力应保持在0.01 0.03MPa，干燥气体露点必须低
于-40℃，始终保持为正压力，并设置压力表进行监视。
牵牵引引：：牵引着力点应在变压器重心以下，运输倾斜角不得超过15°，并采取防滑防溜措施，牵引速
度不应超过2m/min。。
吊吊装装：：变压器吊装时，索具必须检查合格，，钢钢丝丝绳绳必必须须挂挂在在油油箱箱的的吊吊钩钩上上，变压器顶盖上部的吊环
仅作吊芯检查用，严禁用此吊环吊装整台变压器。
用千斤顶顶升大型变压器时，应将千斤顶放置在油箱千斤顶支架部位，升降操作应协调，各点受力
均匀，并及时垫好垫块。
2.变压器器身检查
（1）凡雨、雪天，风力达4级以上，相对湿度75%以上的天气，不得进行器身检查。 ②器身内检过
程中，必须向箱体内持续补充干燥空气，以保持含氧量不得低于18%，相对湿度不应大于20%。
（2）吊罩、吊芯检查时，吊吊索索与与铅铅垂垂线线的的夹夹角角不不宜宜大大于于 3300°°，起吊过程中，器身不得与箱壁有接
触。
（3）检查内容：铁芯检查，绕组检查，绝缘围屏检查，引出线绝缘检查，无励磁调压切换装置的检
查，有载调压切换装置的检查，绝缘屏障检查，强迫油循环管路与下轭绝缘接口部位检查。
（4）器身检查完毕后，必须用合格的变压器油进行冲洗，不得有遗留杂物。
第第3322讲讲 电电气气装装置置安安装装技技术术（（二二））
3.变压器的交接试验【【1177年年、、1122案案】】
绝缘油试验或SF 气体试试验验
6
测量绕绕组组连连同同套套管管的直流电阻
测量铁铁芯芯及及夹夹件件的绝缘电阻
144 / 206一一级级建建造造师师--机机电电工工程程
测量绕绕组组连连同同套套管管的绝缘电阻、吸收比
绕绕组组连连同同套套管管的交流耐耐压压试试验验、额定电电压压下的冲击合闸试试验验
检查相位、检查变压器的三相联接组别、所有分接的电压比
4.交接试验内容【【2200案案、、2222单单】】
其中注：
绕绕组组连连同同套套管管的的
高压：2500V摇表；
绝绝缘缘电电阻阻值值、、吸吸收收
低压：500V摇表。
比比
绕绕组组连连同同套套管管的的 大大容量变压器必须经过静置1122hh才能进行耐压试验。
交交流流耐耐压压试试验验 对1100kkVV以以下下小容量的变压器，一般静置55hh以上。
额额定定电电压压下下的的
应进行55次次，每次间隔时间宜为55mmiinn，应无异常现象
冲冲击击合合闸闸试试验验
5.送电试运行【【1166年年案案例例一一级级】】
（1）变压器应进行55次次空载全压冲击合闸，应无异常情况；
（2）变压器试运行注意冲冲击击电电流流、、空空载载电电流流、、一一、、二二次次电电压压及及温温度度，并做好试运
送送电电试试运运行行
行记录。
（3）变压器空载运行2244hh，无异常情况，方可投入负荷运行。
情情景景还还原原
【【❁❁2255年年增增】】
145 / 206一一级级建建造造师师--机机电电工工程程
（二）气体绝缘金属封闭开关（GIS）设备安装技术【25年新增】
GIS（气体绝缘金属封闭开关设备）
• 提示：GIS是组合电器，由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线
终端等组成。
（三）气体绝缘金属封闭开关（GIS）设备安装技术【25年增】
11..GGIISS
• 运运输输：：避免磕碰+干燥防潮
• 安安装装与与调调整整：：（1）GIS设备基础混凝土强度应达到设备安装要求，预埋件接地应良好。
（2）装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并应采取防尘、防潮措
施。
• 充充注注SSFF66：：（1）运到现场后，每瓶均应做含水量检验。
（2）气体充入前内部进行真空处理。
• 交交接接试试验验：：（1）密封试验应在封闭式组合电器充气24h后，且在组合电器操动试验后进行。
（2）气体含水量的测量应在封闭式组合电器充气24h后进行
（三）气体绝缘金属封闭开关（GIS）设备安装技术【25年增】
22..真真空空断断路路器器
• 运运输输：：避免磕碰+定期检查灭弧室内压力；
• 安安装装：：
146 / 206一一级级建建造造师师--机机电电工工程程
（1）安装应垂直，固定应牢固，相间支持瓷套应在同一水平面上。
（2）三相联动连杆的拐臂应在同一水平面上，拐臂角度应一致。
（3）具备慢分、慢合功能的，在安装完毕后，应先进行手动缓慢分、合闸操作，手动操作正常，方
可进行电动分、合闸操作。
• 交交接接试试验验：：
（1）应在断路器合闸及分闸状态下分别进行交流耐压试验.
（2）测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间时，
应在断路器额定电压下进行。
33..隔隔离离开开关关、、负负荷荷开开关关
安装与调整：（1）设备支架安装后，检查支架柱轴线，行、列的定位轴线允许偏差为5mm， 同相根
开允许偏差为10mm。
（2）隔离开关相间连杆应在同一水平线上。
（3）机构箱应密闭良好、防雨防潮性能良好，箱内安装有防潮装置时，加热器与各元件、电缆及电
线的距离应大于50mm。
（4）具有引弧触头的隔离开关由分到合时，在主动触头接触前，引弧触头应先接触；从合到分时，
触头的断开顺序应相反。
（5）触头应接触紧密，表面应平整、清洁，并应涂以薄层中性凡士林。
（6）设备连接端子应涂以薄层电力复合脂，连接螺栓应齐全、紧固。
（7）带有接地刀的隔离开关，接地刀与主触头间的机械或电气闭锁应准确可靠。
（8）在负荷开关合闸时，主固定触头应与主刀可靠接触；分闸时，三相的灭弧刀片应同时跳离固定
灭弧触头。
55..避避雷雷器器
147 / 206一一级级建建造造师师--机机电电工工程程
安装：
（1）并列安装的避雷器三相中心应在同一直线上，相间中心距离允许偏差为 10mm， 铭牌应位于易
于观察的一侧。
（2）避雷器的排气通道应通畅，排气口不得朝向巡检通道，排出的气体不致引起相间或对地闪络，
并不得喷及其他电气设备。
（3）监测仪安装位置应一致、便于观察，接地应可靠，监测仪计数器应调至同一值。
66..互互感感器器
安装：（1）互感器支架封顶板安装面应水平；并列安装的应排列整齐，同一组互感器的极性方向应
一致。
（2）电容式电压互感器应根据产品成套供应的组件编号进行安装，不得互换。组件连接处的接触面
应除去氧化层，并涂以电力复合脂。
第第3333讲讲 电电气气装装置置安安装装技技术术（（三三））
44..33..22 电电动动机机设设备备安安装装技技术术
（一）电动机安装前的检查
1.抽芯检查
电动机出厂期限超过制造厂保证期限；或出厂日期已超过1年。
经外观检查或电气试验，质量可疑的。
2.电动机干燥方法
外部加热干燥法；电流加热干燥法。
148 / 206一一级级建建造造师师--机机电电工工程程
3.电动机干燥时注意事项【【一一级级1155单单、、2211案案、、2222单单】】
（1）烘干温度缓慢上升，一般每每小小时时的温升控制在在55～～88℃℃。
（2）干燥中要严格控制温度，在规定范围内，干燥最高允许温度应按绝缘材料的等级来确定，一般
铁芯和绕组的最高温度应控制在7700～～8800℃℃。。
（3）干燥时不不允允许许用用水水银银温温度度计计；
（4）定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定
要断开电源，以免发生危险。
（5）当电动机绝缘电阻达到规范要求，在同一温度下经经55hh稳稳定定不不变变。。
4.电动机试运行【【1155多多、、1199案案、、2211案案】】
试试运运行行前前的的检检查查 试试运运行行中中的的检检查查
（1）应用500V兆欧表测量电动机绕组的绝缘电阻 （1）电机的旋转方向应符合要求，无杂声；振振动动
，对对于于338800VV的的异异步步电电动动机机应应不不低低于于00..55MMΩΩ。 （双振幅值）不应大于标准规定值；
（2）检查电动机安装是否牢固，地地脚脚螺螺栓栓是否全 （2）绕线型电动机换向器、滑环及电刷的工作情
部拧紧。 况正常；
（3）电动机的保护接地线必必须须连连接接可可靠靠，接地线 （3）电动机第一次启动一般在空空载载情况下进行，
（铜芯）的截面不小于44mmmm22，，有防松弹簧垫圈。 空载运行时间为22hh，并记录电动机空载电流。
（4）检查联轴器、启动、控制装置。 （4）无要求时，连续启动2次的时间间隔不应小于
（5）通电检查转向是否正确。 5min，并应在电动机冷却至常温下进行再次启动。
（6）对于绕线型电动机还应检查滑滑环环和和电电刷刷。 【25年改】
考考题题练练习习
【【例例11】】气体绝缘金属封闭开关（GIS）设备安装要求中，说法正确的是（ ）。
A．运输中有防潮要求的附件，采用S型圈防潮
B．空气相对湿度小于85%的条件下进行
C．GIS设备套管不得采用瓷外套
D．GIS设备基础预埋件应接地
【【答答案案】】D。
【【解解析析】】对于有防潮要求的附件、备件、专用工器具及设备专用材料应置于干燥的室 内，特别是组
装用 “O” 形圈、吸附剂等。A错误。
GIS备基础混凝土强度应达到设备安装要求，预埋件接地应良好。D正确。
149 / 206一一级级建建造造师师--机机电电工工程程
装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并应 采取防尘、防潮措施。C
错误。
【【例例22--1144年年】】【背景】
C公司完成110kV变电站的施工后，编制了变压器送电试运行方案，变压器空载试运行12小时，记录
了变压器的空载电流和一次电压，在验收时没有通过。
【【问问题题】】
变变压压器器空空载载试试运运行行应应达达到到多多少少个个小小时时？？试试运运行行中中还还应应记记录录哪哪些些技技术术参参数数？？
【【解解析析】】变压器空载试运行应达到24h，主要检测的参数包括冲击电流、空载电流、一、二次电压、
温度。
【【例例33--1199年年】】下列关于油浸式变压器施工说法中正确的是（ ）。
A．变压器基础的轨道应水平，轨距与轮距应配合
B．顶盖气体继电器气流方向有0.5%的坡度
C．牵引速度不应小于2m/min
D．二次搬运时变压器倾斜角不得超过15°
E．可使用变压器顶盖上部的吊环吊装变压器
【【答答案案】】AD。
【【解解析析】】牵引点应在重心以下且牵引角不得超过15°。顶部吊耳仅做吊芯检查使用；就位后油路继
电器沿气流方向应有1.0-1.5%的升坡。牵引速度不应超过2m/min。
【【例例44】】380V电动机试运行前应检查的内容有（ ）。
A．电动机绕组的绝缘电阻 B．电动机的地脚螺栓是否接地
C．电动机的保护接地线是否连接可靠 D．电动机的温度是否有过热现象
E．绕线式电动机的滑环和电刷
【【答答案案】】ACE。
【【解解析析】】本题考查的是电机试运行。应用500V兆欧表测量电动机绕组的绝缘电阻；选项B应为检查地
脚螺栓是否拧紧；电动机的保护接地线必须连接可靠，须有防松弹簧垫圈；对于绕线型电动机还应检查
滑环和电刷；选项D属于试运行中的检查。
一一分分钟钟速速记记小小结结
第第3344讲讲 电电气气装装置置安安装装技技术术（（四四））
44..33..33 输输配配电电线线路路施施工工技技术术
（一）架空线路施工技术
150 / 206一一级级建建造造师师--机机电电工工程程
1. 导线连接【24年改】
（1）不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
（2）导线或架空地线应使用合格的电力金具配套接续管及耐张线夹进行连接。
（3）架线施工前应由具有资质的检测单位对试件进行连接后的握着强强度度试试验验。
（4）握着强度试验的试试件件不不得得少少于于 33 组组。
（5）试件握着强度试验结果应符合要求。液压握着强度不得小于导线设计使用拉断力的95%；螺栓
式耐张线夹的握着强度不得小于导线设计使用拉断力的90%；钳压管直线连接的握着强度不得小于导线设
计使用拉断力的95%，架空地线的连接强度应与导线相对应。
2.线路试验
151 / 206一一级级建建造造师师--机机电电工工程程
（1）测量绝缘子和线路的绝绝缘缘电电阻阻。。
（2）测量35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进行。
（3）各相两侧的相相位位应一致。
线线路路试试验验
（4）冲冲击击合合闸闸试试验验。在额定电压下对空载线路的冲击合闸试验，应进行33次次。
【【一一级级1166案案】】
（5）测量杆塔的接接地地电电阻阻值值，应符合设计的规定。
（6）导线接接头头测试：①电压降法：≤同样长度导线电压降的1.2倍。②温度法-红
外线测温仪。
☬小小提提示示：：
（1）变变压压器器冲击合闸：全压冲击，空空载载55次次，每次间隔时间5min。
（2）输输电电线线路路，在额定状态下对空载线路的冲击合闸试验，应应进进行行33次次。。
（二）电缆线路施工技术
1.电缆直埋敷设要求【16-多4】【19-案】
152 / 206一一级级建建造造师师--机机电电工工程程
铠铠装装电电缆缆 接地电阻RR≤≤1100ΩΩ。
软土
（1）一一般般电缆埋深应不小于00..77mm，，穿越农农田田时应不小于11mm。
沟沟底底 （2）电缆敷设后，上面要铺110000mmmm厚厚的的软软土土和和细细沙沙，再盖上
碎石：要先敷设100
混混凝凝土土保保护护板板，覆盖宽度应超过电缆两侧以外各5500mmmm。
mm厚的软土或细沙
设设标标桩桩 直线每隔50-100m处、电缆接头处、转弯处、进入建筑物处等。
有铸铸铁铁或或混混凝凝土土保保护护盒盒，接头下面应垫混凝土基础板，长度伸出保护盒两端660000--77
中中间间接接头头
0000mmmm。。
电缆相互交叉、与非热力管道和管道交交叉叉、穿越公路时都要穿在保护管内，保保护护
与与管管道道交交叉叉
管管长度超出交交叉叉点点11mm，交叉净净距距不应小于225500mmmm。
153 / 206一一级级建建造造师师--机机电电工工程程
2.电缆排管施工要求【铠装电缆】【25年改】
电电力力电电缆缆排排管管孔孔径径 不小于110000mmmm；；
控控制制电电缆缆的的孔孔径径 不小于7755mmmm；；
埋埋地地深深度度 人行道为≥500mm；一般地区≥700mm。
直线距离超过100m、排管转弯和分支处都要设置排管电缆井
排管通向井坑有不小于00..11%%的坡度。以便管内的水流入井坑内
3.支架上敷设电缆
由高至低分别为
• 电力电缆
• 强电至弱电的控制
• 信号电缆
• 通信电缆
4.电缆施放
①人工施放：必须每隔11..55 22mm放置滑轮一个。
②用机械拖放：一般速度不超过1155mm//mmiinn ，必须加钢丝套。【【长长度度不不超超330000mm，，直直径径大大，，不不用用加加钢钢丝丝
套套】】
154 / 206一一级级建建造造师师--机机电电工工程程
③用机械敷设电缆时的最大牵引强度应符合规定。【删除27kN】数据
④交流单单芯电缆不不得得单单独独穿入钢管内 。
小小提提示示：：
标标记记 敷敷设设位位置置
电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等【17-多
标牌
2】
排管电缆井 直线超超过过110000mm处处、排管转弯处、分支处。
标志桩 在电缆接头、转弯处、进入建筑物处、直直线线段段5500--110000mm处。
一一分分钟钟速速记记小小结结
考考题题练练习习
【【例例55】】架空线路试验内容包括（ ）。
A．测量线路的绝缘电阻 B．交流耐压试验 C．冲击合闸试验
D．测量杆塔的接地电阻值 E．泄漏电流试验
155 / 206一一级级建建造造师师--机机电电工工程程
【【答答案案】】ACD。
【【解解析析】】（1）测量线路的绝缘电阻应不小于验收规范规定；（2）检查架空线各相的两侧相位应一
致；（3）在额定电压下对空载线路的冲击合闸试验应进行3次；（4）测量杆塔的接地电阻值应符合设计
的规定；（5）导线接头测试。（6）35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进
行。
【【例例66】】电缆排管施工技术要求中，说法正确的是（ ）。
A．敷设电力电缆的排管孔径一般为150mm
B．埋入地下的排管顶部至地面的距离应不小于以下数值：人行道为700mm
C．在电缆排管直线距离超过50m处、排管转弯处、分支处都要设置排管电缆井。排管通向电缆井应
有不小于0.2%的坡度，以便管内的水流入电缆井内
D．埋入地下的排管顶部至地面的距离应不小于以下数值：一般地区不小于700mm
【【答答案案】】D。
【【解解析析】】（1）敷设电力电缆的排管孔径一般为100mm。（2）埋入地下的排管顶部至地面的距离应不
小于以下数值：人行道为500mm；一般地区为700mm。（3）在电缆排管直线距离超过100m处、排管转弯
处、分支处都要设置排管电缆井。排管通向电缆井应有不小于0.1%的坡度，以便管内的水流入电缆井
内。（4）穿入管中的电缆数量应符合设计要求，交流单芯电缆不得单独穿入钢管内。
44..33..44 防防雷雷与与接接地地装装置置施施工工技技术术
（一）防雷措施
（1）架设接闪线。
（2）增增加加绝缘子串的片数加强绝缘。
（3）降降低低杆塔的接地电阻。
（4）装设管型接闪器或放电间隙，以限制雷击形成过电压。
（5）装装设设自自动动重重合合闸闸。。
（6）采用消弧圈接地方式。
7.不同电压等级输电线路接闪线设置：
550000kkVV及及以以上上送送电电线线路路 全线装设双接闪线 输电线路愈高高，保护角愈小小
222200～～333300kkVV线线路路 全线装设双接闪线 保护角为2200°°～～3300°°
雷电特别强烈地区采用双接闪线。在少少雷雷区区或雷电活动轻微的地区，可不沿
111100kkVV线线路路
线架设接闪线，但但杆杆塔塔仍仍应应随随基基础础接接地地。。
小小提提示示：：在靠近变电站的进线，必须架设11~~22kkmm的接闪线保护，用于限制流经接闪器的雷电流和限制
入侵波的陡度。
2.工业建筑物和构筑物的防雷装置（★）
（1）装设独立的接闪针或接闪线，保护建筑物和构筑物及突出屋面的物体。
156 / 206一一级级建建造造师师--机机电电工工程程
（2）有爆炸危险气体、蒸汽或粉尘的放散管、呼吸阀、排风管等，管顶上或其附近的接闪针针尖应
高出管顶3m以上。
【【针针尖尖高高管管道道】】
3.防静电施工（★）
（1）防静电的接地装置可与防感应雷和电气设备的接地装置共同设置。【可以共用】
只做防静电的接地装置，每一处接地体的接地电阻应符合设计规定。
（2）设备、机组、储罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除并列管道
外不不得得互互相相串串联联接接地地。。
（3）防静电的接地线应与设备、机组、储罐等固定接地端子或螺栓连接，连连接接螺螺栓栓不不应应小小于于MM1100，，
并有防松装置和涂以电力复合脂。
（4）容量为50m³及以上的储罐，其接地点不应少于两处，且接地点的间间距距不不应应大大于于3300mm，， 并应在罐
体底部周围对称地与接地体相连，接地体应连接成环形的闭合回路。
本本节节作作业业
13.架空线路的握着强度试验试件如何选取？液压试件合格标准？
14.直埋电缆的敷设包括哪些内容？
15.成套配电装置的安装数据要求？
16.变压器的交接试验内容包括哪些？
157 / 206一一级级建建造造师师--机机电电工工程程
17.电缆在机械拖放注意事项？
你你会会学学习习吗吗？？
第第3355讲讲 自自动动化化仪仪表表工工程程安安装装技技术术
44..44 自自动动化化仪仪表表工工程程安安装装技技术术
♛ 教教材材介介绍绍
♛ 分分值值分分布布 ✫
22002211 22002222 22002233 22002244
单选 1 1 1
多选
案例 5
平平均均分分：：22
158 / 206一一级级建建造造师师--机机电电工工程程
☞ 本本节节框框架架
44..44..11 自自动动化化仪仪表表设设备备安安装装技技术术
（一）取取源源部部件件安安装装要要求求
取源部件包括：温度取源部件、压力取源部件、流量取源部件、物位取源部件、 分析取源部件等。
1.取源部件安装的一般要求【【1166多多、、1199单单】】
159 / 206一一级级建建造造师师--机机电电工工程程
1.取源部件的安装，应在设备制造或管道预制、安装的同时进行；
对比：取源部件安装完毕后，应与设备和管道同时进行压力试验。
2.安装取源部件时，不应在焊缝及其边缘上开孔及焊接；
一一般般规规定定
开孔与焊接：必须在工艺管道或设备的防腐、衬里、吹扫和压力试验前进行；
3.连接不宜采用卡套式接头；
44..当当设设备备及及管管道道有有绝绝热热层层时时，，安安装装的的取取源源部部件件应应露露出出绝绝热热层层外外。。

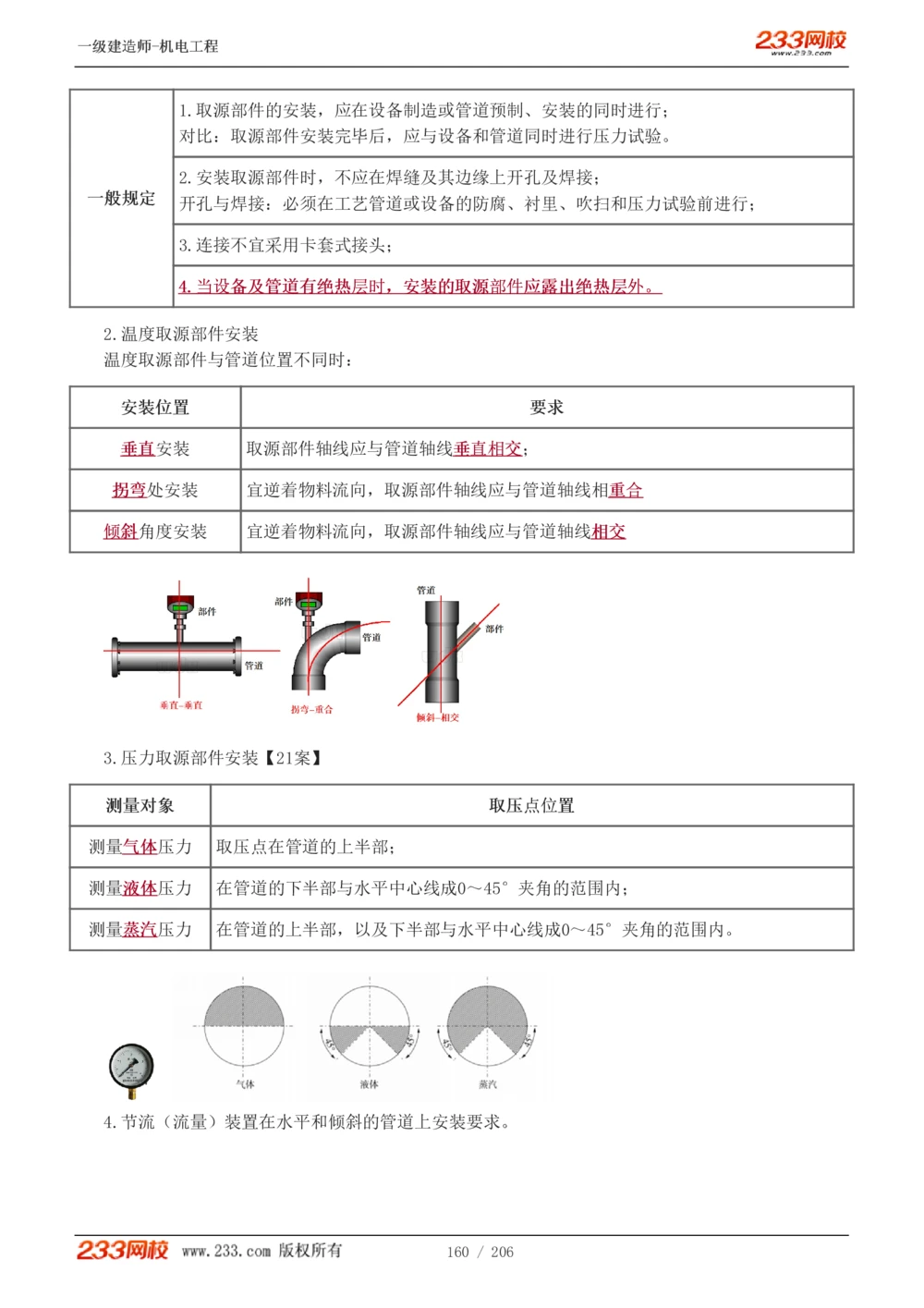

2.温度取源部件安装
温度取源部件与管道位置不同时：
安安装装位位置置 要要求求
垂垂直直安装 取源部件轴线应与管道轴线垂垂直直相相交交；
拐拐弯弯处安装 宜逆着物料流向，取源部件轴线应与管道轴线相重重合合
倾倾斜斜角度安装 宜逆着物料流向，取源部件轴线应与管道轴线相相交交
3.压力取源部件安装【21案】
测测量量对对象象 取取压压点点位位置置
测量气气体体压力 取压点在管道的上半部；
测量液液体体压力 在管道的下半部与水平中心线成0～45°夹角的范围内；
测量蒸蒸汽汽压力 在管道的上半部，以及下半部与水平中心线成0～45°夹角的范围内。
4.节流（流量）装置在水平和倾斜的管道上安装要求。
160 / 206一一级级建建造造师师--机机电电工工程程
测测量量对对象象 取取压压口口位位置置
测量气气体体流量 取压口在管道的上半部；
测量液液体体流量 在管道的下半部与管道水平中心线成0～45°夹角的范围内；
测量蒸蒸汽汽流量 在管道的上半部与管道水平中心线成0～45°角的范围内。
小小提提示示：：
压压力力取源部件与温温度度取源部件在同一管段上时，压力取源部件应安装在温温度度取取源源部部件件的的上上游游侧侧。。
5.物位取源部件安装
（1）安装位置：应选在物位变化灵敏，且且不不使使检测元件受到冲击的部位；
（2）安装方式：应垂直安装。
（3）雷达、超声波等取源部件应使检测元件与被测对象区域内无遮挡，并应远离物料进出口。
6.分析取源部件安装位置：
（1）应安装压压力力稳稳定定、、能能灵灵敏敏反反映映真真实实成成分分变变化化和取得具有代表性的分析样品位置；取样点周围不不
应应有有层层流流、、涡涡流流、、空空气气渗渗入入、、死死角角、、物物料料堵堵塞塞或或非非生生产产过过程程的化学反应。
（2）在水平和倾斜的管道上安装时，安装方位与安装压力取源部件方位相同。
（3）可燃气体检测器和有毒气体检测器的安装位置应根据所检测气体的密度确定，其密度大于空气
时，检测器应安装在距地面200～300mm处；其密度小于空气时，检测器应安装在泄漏区域的上方。
（二）仪表设备安装要求
161 / 206一一级级建建造造师师--机机电电工工程程
11..一一般般规规定定
（1）仪表中心距操作地面的高度宜为11..22--11..55mm。。
（2）安装过程中不不应应敲击、震动仪表。
（3）设计要求需要脱脂的仪表，应应经经脱脱脂脂检检查查合合格格后后安安装装。。
（4）安装在管道上的仪表，宜在管道吹扫后安装，当必须与管道同时安装时，在管道吹吹扫扫前前应应将将仪仪
表表拆拆下下。。
（5）直接安装在设备或管道上的仪表在安装完毕后应进行压压力力试试验验。。
（6）仪表接线箱（盒）应采取密封措施，，引引入入口口不不宜宜朝朝上上。。
考考题题练练习习
【【例例11】】当取源部件设置在管道的下半部与管道水平中心线成0°~45°夹角范围内时，其测量的参数
是（ ）。
A．气体压力 B．气体流量 C．蒸汽压力 D．蒸汽流量
【【答答案案】】C。
【【解解析析】】测量蒸汽压力时，取压点的方位在管道的上半部，以及下半部与管道水平中心线成
0°~45°夹角范围内。
【【例例22】】自动化仪表的取源部件安装，正确的做法是（ ）。
A．在工艺管道的防腐，衬里，吹扫后开孔和焊接
B．同一管段上的压力取源部件安装在温度取源部件下游侧
C．温度取源部件在管道上垂直安装时，应与管道轴线垂直相交
D．温度取源部件应近邻阀门出口侧安装
【【答答案案】】C。
【【解解析析】】A选项：开孔应该在压力试验前进行；B选项压力取源部件应装在温度取源部件的上游侧；D
选项：阀门等处不宜安装；C选项表述正确。
【【例例33】】下列关于仪表管路管道试验说法正确的是（ ）。【【2222】】
A．液压试验的压力应为设计压力的1.15倍
B．气压试验的压力应为设计压力的1.25倍
162 / 206一一级级建建造造师师--机机电电工工程程
C．真空管道压力试验应采用0.4MPa的气压试验压力
D．仪表管道宜采用设计压力为0.6MPa气体做试验
【【答答案案】】D
【【解解析析】】液压试验的压力应为设计压力的1.5倍，A错误
气压试验的压力应为设计压力的1.15倍，B错误
真空管道压力试验应采用0.2MPa气压试验压力，达到试验压力后，稳压 15min，采用发泡剂检验应
无泄漏。C错误
44..44..33 自自动动化化仪仪表表系系统统调调试试要要求求
仪表试验包括：单单台台仪表的校准和试验、仪仪表表电电源源设备的试验、综综合合控控制制系系统统的试验、回回路路试验
和系系统统试验。仪表回路试验和系统试验必须全部检验。【20单】
（一）自动化仪表调试的一般要求
室内温度保持在10-35℃；
室室内内环环境境
试验室无电磁场干扰；
交流及6600vv以以上上的直流电源电压，波动不超过±±1100%%，VV<<6600vv的的直流电源电压，波动不应
电电源源电电压压
超过±±55%%。
经计量检定合格证明，标准仪器仪表基本误差的绝对值≤≤被校准仪表的的11//33；；
仪仪表表校校准准度度
测试：单台仪表的校准点应在仪表全全量量程程范围内均匀选取，一般不应少于55点点；回回路路试
【2015单】
验时，仪表校准点不应少于33点点。。
考考题题练练习习
【【例例44】】下列自动化仪表工程的试验内容中，必须全数检验的是（ ）。【【2200--单单55】】
A．单台仪表校准和试验 B．仪表电源设备的试验
C．综合控制系统的试验 D．回路试验和系统试验
【【答答案案】】D。
【【解解析析】】调试工作：
（1）仪表试验。包括：单台仪表的校准和试验、仪表电源设备的试验、综合控制系统的试验、回路
试验和系统试验。
（2）仪表回路试验和系统试验必须全部检验。
（3）调试程序。先单体设备或部件调试，后局部、区域调试和回路调试，最后整体系统联调。
【【例例55】】关于自动化仪表调试的做法，正确的是（ ）。【【2244年年真真题题】】
A．仪表试验时电源电压保持稳定
B．回路试验可在系统投用后进行
C．试验用仪表基本误差的绝对值大于被测仪表
D．单台仪表的校准点在仪表全量程内随机选取
【【答答案案】】A。
【【解解析析】】A正确，仪表试验的电源电压应稳定。
B错误，仪表工程在系统投用前应进行回路试验；
C错误，校准和试验用的标准仪器仪表应具备有效的计量检定合格证明，其基本误差的绝对值不宜超
过被校准仪表基本误差绝对值的1/3。
D错误，单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于5个点；回路试验时，仪
表校准点不应少于3个点。
【【例例66】】仪表设备安装一般要求有（ ）。
A．对仪表进行绝缘电阻测量时应有防止电子元件被损坏的措施
B．仪表上接线盒应采取密封措施，引入口宜朝上
163 / 206一一级级建建造造师师--机机电电工工程程
C．测温元件安装在易受被测物料强烈冲击的位置，应采取防弯曲措施
D．节流件必须在管道吹洗前安装，其安装方向要符合要求
E．质量流量计应安装于被测流体完全充满的水平管道上
【【答答案案】】ACE。
【【解解析析】】选项B，仪表接线箱（盒）应采取密封措施，引入口不宜朝上；选项D，节流件必须在管道
吹洗后安装；节流件安装方向，必须使流体从节流件的上游端面流向节流件的下游端面，孔板的锐边或
喷嘴的曲面侧迎着被测流体的流向。
本本节节作作业业
18.自动化仪表调试阶段包括哪些内容？
19.温度取源部件与管道倾斜怎么安装？
20.压力取源部件测量蒸汽应安装在哪？
21.仪表室内保存的环境要求有哪些？
第第3366讲讲 防防腐腐蚀蚀工工程程施施工工技技术术
44..55 防防腐腐蚀蚀工工程程施施工工技技术术
♛ 教教材材介介绍绍
♛ 分分值值分分布布 ✫
22002211 22002222 22002233 22002244
单选 1 1 1
多选
案例
平平均均分分：：00..7755
☞ 本本节节框框架架
164 / 206一一级级建建造造师师--机机电电工工程程
44..55..11 防防腐腐蚀蚀措措施施和和施施工工方方法法
（一）防腐蚀措施和施工方法
1.材料腐蚀类型【【2200单单】】【24年改】
按照破坏形态分类 全面腐蚀、局部腐蚀
按腐蚀机理分 化学腐蚀、电化学腐蚀、物理腐蚀
（二）金属材料的防腐蚀方法
165 / 206一一级级建建造造师师--机机电电工工程程
（三）防腐蚀施工方法
2.表面处理方法
2.表面处理方法【25年改】
166 / 206一一级级建建造造师师--机机电电工工程程
①表面处理方法有化化学学除除锈锈、、动动力力除除锈锈、、喷喷（（抛抛））射射除除锈锈、、火火焰焰除除锈锈等等。。
②化学处理包括：酸洗除锈、碱洗除锈，除锈方法包括浸泡、喷淋等。
③动力除锈包括手手工工和和动动力力工工具具两种。手动工具包括钢丝刷、粗砂纸、铲刀、刮刀或类似的手工工
具。动力工具包括旋转钢丝刷、电动砂轮或除锈机等。
④喷（抛）射处理包括：干喷射、湿喷射、喷砂、喷丸、喷粒、高压水。
敞敞开开式式干干喷喷射射：：无油、干燥压缩空气，且金属表面的温度应高于露点以上3℃。
封封闭闭式式循循环环喷喷射射：： 喷嘴喷射磨料进行金属表面的除锈。
封封闭闭式式循循环环抛抛射射：：离心式叶轮抛射磨料。
湿湿喷喷射射：：压缩空气通过喷嘴喷射掺水（+缓蚀剂）。
考考题题练练习习
【【例例11】】用氯丁胶乳水泥砂浆衬里的防腐蚀方法属于（ ）。【【1199--单单66】】
A．介质处理 B．腐蚀剂 C．覆盖层 D．电化学保护
【【答答案案】】C。
【【解解析析】】防腐蚀方法主要包括：介质处理法、电化学保护法、添加缓冲剂以及覆盖层处理法，其
中，覆盖层处理法包括：衬里施工、涂层施工、金属涂层施工。氯丁胶乳水泥砂浆属于衬里施工。

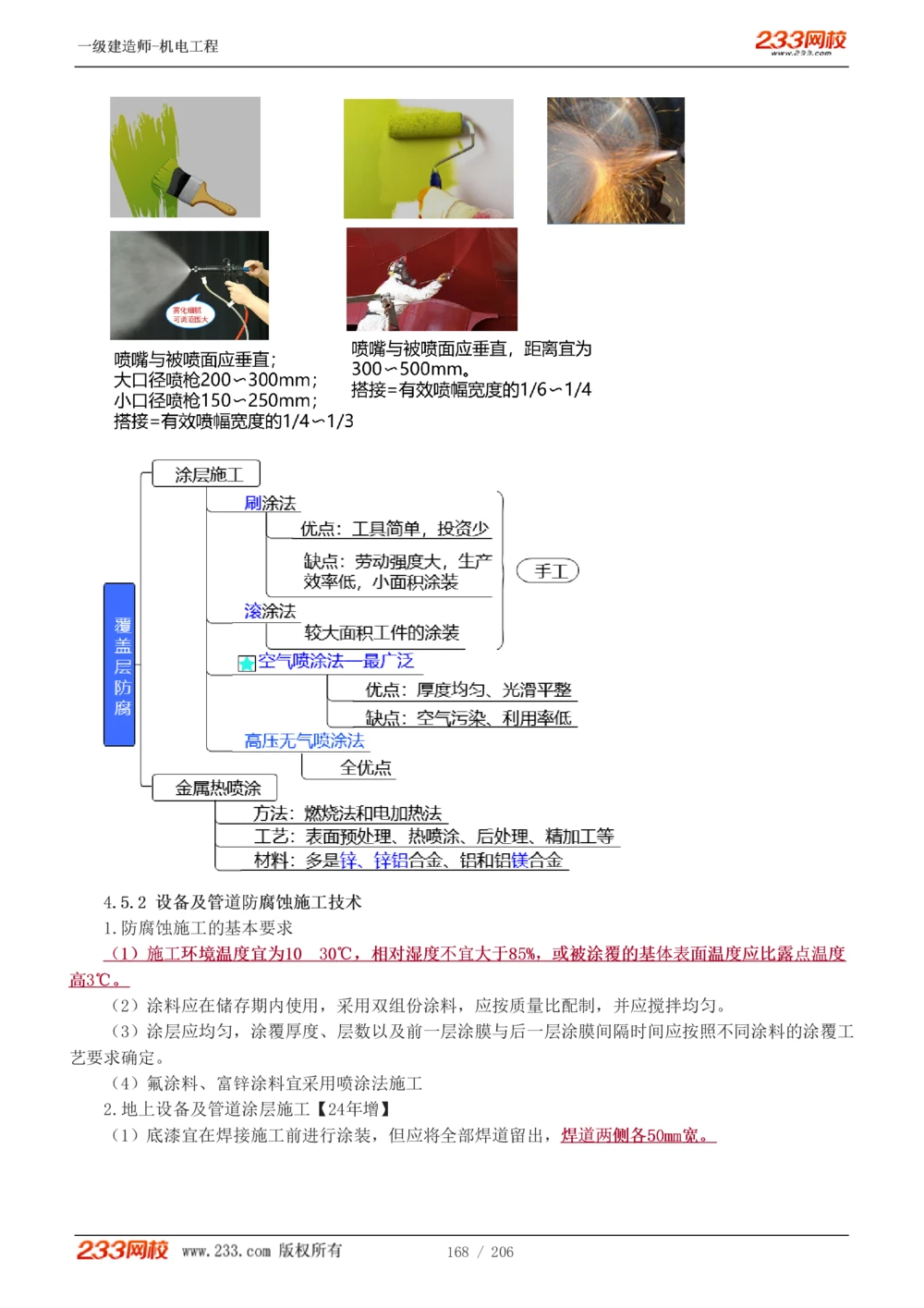

（四）涂料涂层防腐施工方法
167 / 206一一级级建建造造师师--机机电电工工程程
44..55..22 设设备备及及管管道道防防腐腐蚀蚀施施工工技技术术
1.防腐蚀施工的基本要求
（（11））施施工工环环境境温温度度宜宜为为1100 3300℃℃，，相相对对湿湿度度不不宜宜大大于于8855%%，，或或被被涂涂覆覆的的基基体体表表面面温温度度应应比比露露点点温温度度
高高33℃℃。。
（2）涂料应在储存期内使用，采用双组份涂料，应按质量比配制，并应搅拌均匀。
（3）涂层应均匀，涂覆厚度、层数以及前一层涂膜与后一层涂膜间隔时间应按照不同涂料的涂覆工
艺要求确定。
（4）氟涂料、富锌涂料宜采用喷涂法施工
2.地上设备及管道涂层施工【24年增】
（1）底漆宜在焊接施工前进行涂装，但应将全部焊道留出，焊焊道道两两侧侧各各5500mmmm宽宽。。
168 / 206一一级级建建造造师师--机机电电工工程程
（2）防防腐腐蚀蚀涂涂料料质质量量证证明明文文件件应应包包括括合合格格证证、、质质量量检检验验报报告告和和产产品品技技术术文文件件。。
（3）需涂装的钢材表面应进行表面处理。表面处理前，应先对钢材表面的锈蚀等级进行判断；表面
处理后应对钢材表面的除锈等级进行评定。
（4）涂漆前应对标识、焊接坡口、螺纹等特殊部位加以保护。
（5）除产品技术文件规定外，前一道漆膜表干后，方可涂下一道漆。
考考题题练练习习
【【例例22--2222++2211++1188年年】】在涂料涂层施工时会发生涂料回弹和大量漆雾飞扬现象的是（ ）
A．空气喷涂法 B．刷涂法 C．滚涂法 D．高压无气喷涂法
【【答答案案】】A。
【【解解析析】】高压无气喷涂优点：克服了一般空气喷涂时，发生涂料回弹和大量漆雾飞扬的现象，不仅
节省了漆料，而且减少了污染，改善了劳动条件；工作效率较一般空气喷涂提高了数倍至十几倍 ，涂膜
质量较好， 适宜于大面积的物体涂装。
【【例例33】】下列选项中，不符合金属表面处理要求的是（ ）。
A．相对湿度80% B．基体表面温度高于露点温度3℃
C．除锈后基体呈均匀粗糙面 D．密封面与基体一起喷射
【【答答案案】】D。
【【解解析析】】对螺纹、密封面及光洁面应妥善保护，不得误喷。
第第3377讲讲 绝绝热热工工程程施施工工技技术术
44..66 绝绝热热工工程程施施工工技技术术
♛ 分分值值分分布布 ✫
22002211 22002222 22002233 22002244
单选 1 1 1
多选
案例 5 5
平平均均分分：：33..2255
☞ 本本节节框框架架
169 / 206一一级级建建造造师师--机机电电工工程程
44..66..11 绝绝热热结结构构和和施施工工方方法法
（一）绝热结构【【1199单单】】
保保冷冷结结构构 保保温温结结构构
保冷层 保温层
防潮层
保护层 保护层
1.绝热层施工方法
适用于各种轻质绝热材料制品，如泡沫塑料类，泡沫玻璃，半硬质或软质毡、板
粘粘贴贴法法施施工工
等。
（二）绝热层施工方法
适用于软质毡、板、管壳，硬质、半硬质板等各类绝热材料制品的施工。施工：
（1））不不得得采采用用螺螺旋旋式式缠缠绕绕捆捆扎扎；
捆扎法【21单】
（2）每块绝热制品上的捆捆扎扎件件不不得得少少于于两两道道，对有振动的部位应加强捆扎；
（3）双层或多层绝热层，，应应逐逐层层捆捆扎扎，并应对表面进行找平和严缝处理。
该方法仅适用于外形规则且保温面为非凹面的小型设备及设计允许的小小口口径径管道
缠绕法 和施施工工困困难难的管道与管束，施工简单，检修方便，使用辅助材料少，并并且且适适用用于于
不不规规则则的的管管道道。。
170 / 206一一级级建建造造师师--机机电电工工程程
（二）绝热层施工方法
该法较适合异形管件的绝热以及室外地面或地下管道绝热。
施工：（1）在模具内涂刷隔离剂；
（2）大大面积浇注时，应设对称称多多点点浇浇口口，分段分片进行，浇注应均匀，并迅速封
浇浇注注法法施施工工【【1155多多
口；
、、2222单单】】
（3）轻质粒料浇注时应一一次次浇浇注注成成型型，当间断浇注时，施施工工缝缝宜宜留留在在伸伸缩缩缝缝的的位位
置置上上；；
（4）试块的浇注应在浇注绝热层的同同时时进行。
喷喷涂涂法法施施工工
考考题题练练习习
【【例例11】】关于保温结构的说法，正确的是（ ）。
A．保冷结构与保温结构相同 B．保温结构任何条件下都不需要防潮
C．保冷管道和保温管道各层的功能不同 D．保温结构与保冷结构的热量流动方向相反
【【答答案案】】D。
【【解解析析】】A错误：与保冷结构不同，保温结构通常只有防腐层、保温层及保护层三层组成；B错误：
保温结构在潮湿环境或埋地状态下才需增设防潮层。C错误：保温结构各层的功能与保冷结构各层的功能
相同。
【【例例22】】下列硬质绝热制品的捆扎方法中，正确的是（ ）。【【2211--单单55】】
A．应螺旋式缠绕捆扎 B．多层一次捆扎固定 C．每块捆扎至少一道 D．振动部位加强捆扎
【【答答案案】】D。
【【解解析析】】A选项错误，绝热层施工不得采用螺旋式缠绕捆扎；B选项错误，双层或多层绝热层的绝热
制品，应逐层捆扎；C选项错误，每块绝热制品上的捆扎件不得少于两道；D选项正确。
44..66..22 设设备备及及管管道道绝绝热热施施工工技技术术
171 / 206一一级级建建造造师师--机机电电工工程程
（一）绝热施工的一般规定
2.绝热层施工技术要求【【2233单单、、1188单单】】【【二二级级2211、、1177、、1144】】
（1）当采用一种绝热制品，保保温温层层厚度≥110000mmmm或保保冷冷层层厚度≥≥8800mmmm时，应分为两层或多层逐层施
工，各层厚度宜接近 。
（2）拼缝宽度：
保保温温层层时，拼缝宽度≤≤55mmmm；用作作保保冷冷层层时，拼缝宽度≤22mmmm。。
（3）搭接长度：
绝热层施工时，每层及层间接缝应应错错开开，其搭接的长度≥≥110000mmmm
（4）接缝位置要求：
水平管道的纵向接缝位置，不不得得布置在管道垂直中中心心线线两两侧侧4455°°范围内。
（5）附件保冷要求：保冷设备及管道上的裙座、支座、吊耳、仪表管座、支吊架等附件，必须进行
保冷。
（三）绝热层施工工艺
3.伸缩缝的留设要求：【【2222单单】】
（1）设备或管道采用硬硬质质绝热制品时，应留设伸缩缝。
（2）两固定管架间水平管道的绝热层应至至少少留留设设一一道道伸缩缝。
（3）立式设备及垂直管道，应在支承件、法兰下下面面留设伸缩缝。
（4）弯头两端的直管段上，可可各各留留一一道道伸缩缝；当两弯头之间的间距较小时，其直管段上的伸缩缝
可根据介质温度确定仅仅留留一一道道或或不不留留。。
（5）伸缩缝留设宽度，设计温度等于或大于350℃，伸缩缝的宽度宜为25mm；设计温度小于350℃
时，伸缩缝的宽度宜为20mm。
考考题题练练习习
【【例例33】】下列关于绝热层施工的技术要求，正确的是（ ）。【【1188--单单1133】】
A．当采用一种绝热制品，保温层厚度大于等于80mm时，应分两层或多层逐层施工
B．硬质绝热制品用作保温层时，拼缝宽度应小于等于2mm
C．水平管道的纵向接缝位置，不得布置在管道上部垂直中心线45°的范围内
172 / 206一一级级建建造造师师--机机电电工工程程
D．绝热层施工时，每层及层间接缝应错开，其搭接的长度宜大于等于100mm
【【答答案案】】D。
【【解解析析】】绝热层施工技术要求：（绝热施工技术标准规范）
（1）分层施工：当采用一种绝热制品，保温层厚度≥100mm或保冷层厚度≥80mm时，应分为两层或
多层逐层施工，各层厚度宜接近。
（2）拼缝宽度：硬质和半硬质绝热制品用作保温层时，拼缝宽度≤5mm；用作保冷层时，拼缝宽度
≤2mm
（3）搭接长度：绝热层施工时，每层及层间接缝应错开，其搭接的长度宜≥100mm。
（4）接缝位置：水平管道的纵向接缝位置，不得布置在管道下部垂直中心线45°范围内。

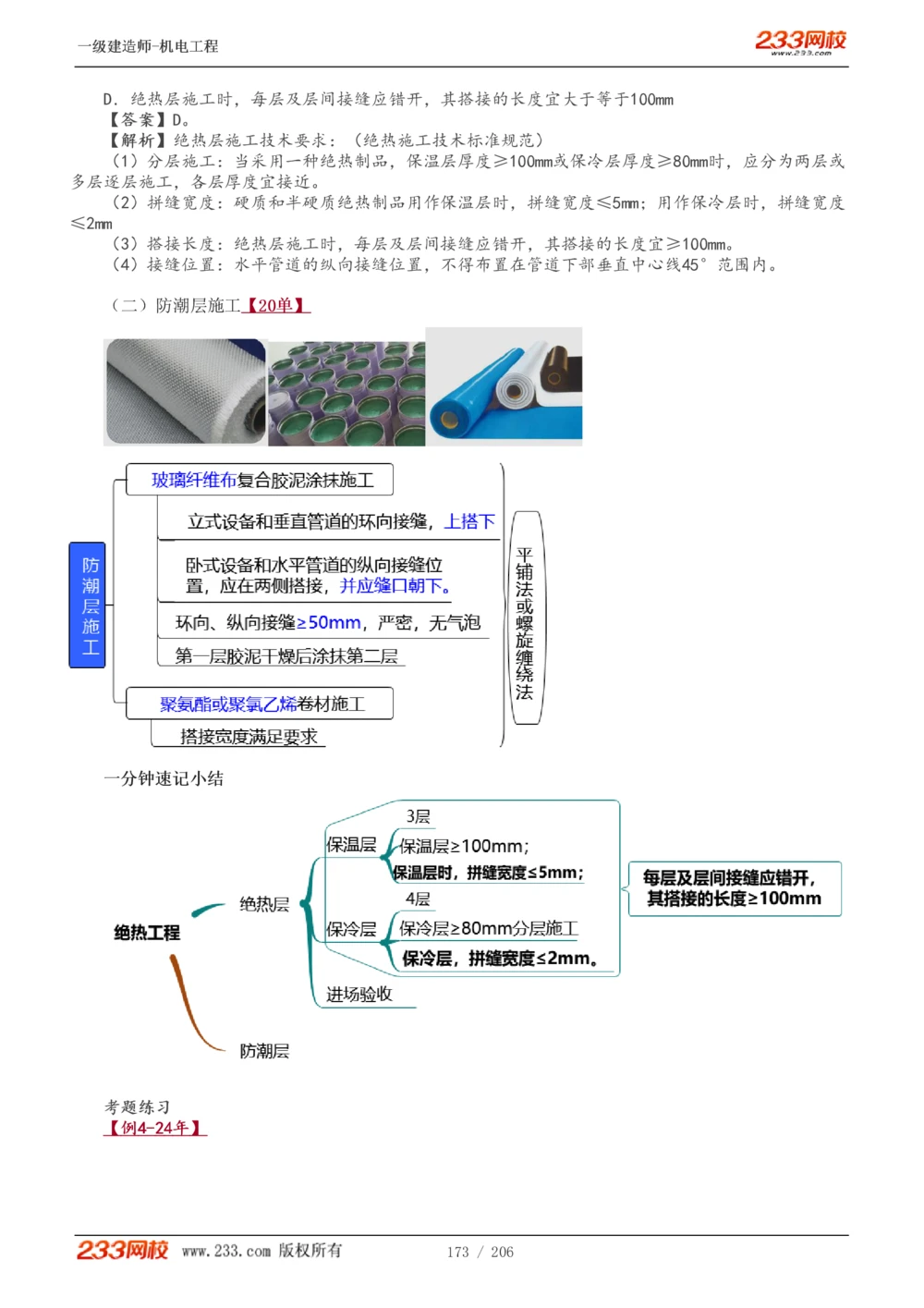

（二）防潮层施工【【2200单单】】
一一分分钟钟速速记记小小结结
考考题题练练习习
【【例例44--2244年年】】
173 / 206一一级级建建造造师师--机机电电工工程程
【【问问题题】】塔体就位调整后，还需要对塔体的哪些部位进行保冷施工?图中的A部位保护层应如何搭接?
【【答答案案】】D。
【【解解析析】】（1）对塔体进行保冷施工的部位有：塔体、裙座、支座、吊耳、仪表管座、支吊架等。
【【例例55--2222年年】】某施工单位中标南方一高档商务楼机电工程项目，工程内容：建筑给排水、建筑电
气、通风空调和智能化等。工程主要设备由建设单位指定品牌，施工单位组织采购。商务楼空调采用风
机盘管加新风系统，空调水为二管制系统，机房空调系统采用进口恒温恒湿空调机组，管道保温层采用
岩棉管壳，用铁丝捆扎间距为350mm。预验收中发现以下质量问题：
【【问问题题】】管道绝热施工是否符合要求？说明理由。
【【解解析析】】不符合要求。
理由：管道采用玻璃棉或岩棉管壳保温时，属于半硬质绝热制品，管壳应采用金属丝、粘结带等捆
扎，间距应≤300mm ，且每节至少应捆扎2道。
本本节节作作业业
22.干喷射的技术要点有哪些？
23.常用的喷射除锈的方法有哪些？
24.空气喷涂法有哪些优缺点？
25.绝热层分层要求？
26.伸缩缝留设宽度的要求？
每每日日一一鸡鸡汤汤
你间间隙隙性性努力和蒙混过日子都都是是对对以以前前努努力力的的清清零零
第第3388讲讲 石石油油化化工工设设备备安安装装技技术术（（一一））
44..77 石石油油化化工工设设备备安安装装技技术术
♛ 教教材材介介绍绍
174 / 206一一级级建建造造师师--机机电电工工程程

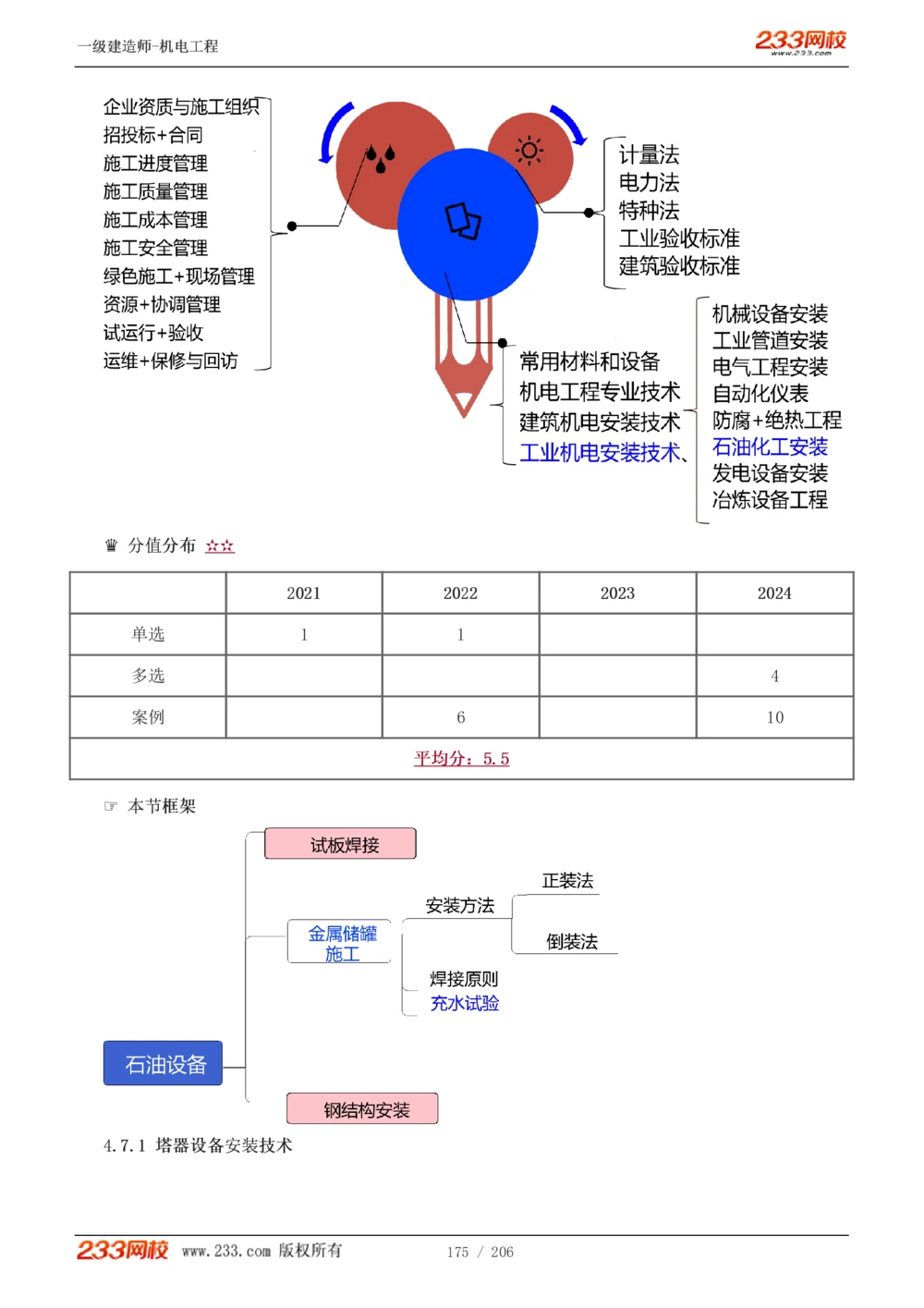

♛ 分分值值分分布布 ✫✫
22002211 22002222 22002233 22002244
单选 1 1
多选 4
案例 6 10
平平均均分分：：55..55
☞ 本本节节框框架架
44..77..11 塔塔器器设设备备安安装装技技术术
175 / 206一一级级建建造造师师--机机电电工工程程
筒体、封头、人孔、接管和裙座等组成。
（一）塔器就位安装
1.塔器就位【24年增】
塔高≤30m，垂直度偏差≤塔高的1/1000;
塔高>30m，垂直度偏差允许值为1/1000塔高，且≤50mm。
高度≥20m的塔，其垂直度的测量工作不不应应在一侧阳光照射或风力大于4级的条件下进行。
2.现场组焊
卧式组焊
焊成整体→对现场施焊的环焊缝进行无损检测→热处理→耐压试验、气密性试验
立式组焊
正装法组焊，即在基础上先安装下段，由下至上逐段组对焊接的立式安装方法。
176 / 206一一级级建建造造师师--机机电电工工程程
4.塔器产品焊接试件
（1）试板制备的要求
应由施焊塔器的焊工，在与施焊相同的条件下采用与施焊塔器相相同同的焊接工艺焊接试板。
试板材料应与塔器用材具有相相同同标标准准、、相相同同牌牌号号、、相相同同厚厚度度和和相相同同热热处处理理状状态态。。
试板焊接后及时打上焊焊工工钢钢印印代代号号，经检验员外观检查合格后，打打上上检检验验员员钢钢印印号号。。
塔器焊后需热处理时，试件应随焊缝一起进行热处理。
（2)试板的检验与评定【24年增】
（二）耐压试验
177 / 206一一级级建建造造师师--机机电电工工程程
1.水压试验
（1）洁净淡水、氯离子含量不超过25ppm。
（2）压力表：在塔器最高与最低点（2块）；在校验有效期内，压力表精度不低于1.6级。压力表量
程1.5倍-3倍试验压力。
（3）充满液体后，升至设计压力，稳压10min，确认无泄漏后，继续升至规定的试验压力，保压不
少于30min，然后将压力降至规定试验压力的80%，对所有连接接头和连接部位全面检查。
（4）合格标准：对所有焊接接头和连接部位，无渗漏，无可见变形，无异常声响为合格。
2.气压试验
采用气压试验代替液压试验的规定：
压压力力容容器器气压试验前对塔筒体的对接焊缝进行100%射线或超声检测，以符合原设计文件规定的合格
标准为合格；
常常压压设设备备气压试验前对设备的对接焊缝进行25%射线或超声检测，射线检测III合格，超声检测II级
合格；
本单单位位技技术术总总负负责责人人批准的安全技术措施；试压系统的安全泄放装置应进行压力整定。
考考题题练练习习
【【例例11】】关于压力容器焊接试板要求的说法，正确的有（ ）。
A．试板应采用与施焊压力容器相同的条件和工艺在试验场完成操作
B．试板应由该压力容器的施焊焊工进行焊接
C．试板检测不合格，应报废
D．不得刻意避开试板焊缝外观不合格的部分截取试样
E．焊接试板应同炉、同工艺随容器进行热处理
【【答答案案】】BE。
【【解解析析】】试板应采用与施焊压力容器相同的条件和相同的工艺条件制作AA错错误误，可以避开试板焊缝外
观不合格的部分截取试样DD错错误误。试板检测不合格，应复验，CC错错误误。。
【【例例22】】下列检测试验中，属于钢制压力容器产品焊接试板试验的是（ ）。
A．扭转试验 B．射线检测 C．耐压试验 D．弯曲试验
【【答答案案】】D。
【【解解析析】】本题考查的是产品焊接试板的制作与检验。产品焊接试板试验包括：拉伸试验、弯曲试
验、冲击试验。
第第3399讲讲 石石油油化化工工设设备备安安装装技技术术（（二二））
44..77..22 储储罐罐制制作作与与安安装装技技术术
（一）金属储罐的分类及其结构特点
①外浮顶储罐的结构特点：其优点是可减少或防止罐内液体蒸发损失。大型储油罐大多采用浮顶
罐。
178 / 206一一级级建建造造师师--机机电电工工程程
②内浮顶储罐是由拱顶罐内部增设浮顶而成。这种罐主要用来储存汽油、航空煤油等。
（二）气柜分类及结构特点
1.湿式气柜
湿式气柜是设置水槽，用水水密封的气柜，包括直升式气柜（导轨为带外导架的直导轨）和螺旋式气
柜（导轨为螺旋形）。
2.干式气柜（简称干式柜）
国国内内主要有多多边边稀稀油油密密封封干干式式气气柜柜、、圆圆筒筒形形稀稀油油密密封封干干式式气气柜柜和和橡橡胶胶膜膜密密封封干干式式气气柜柜。
（三）金属储罐安装方法和施工要求【15案、14单】
金属储罐的安装方法主要有正装法和倒装法两种。
1.金属储罐正装法
较适用于大型浮顶罐。
1.脚手架随随罐罐壁壁板板升升高高而而逐逐层层搭搭设设；；
外搭脚手架 2.在壁壁板板内内侧侧挂挂设设移移动动小小车车进行内侧施工；
3.采用吊车吊装壁板。
架设
1.每组对一圈壁板，就在壁壁板板内内侧侧沿沿圆圆周周挂挂上上一一圈圈三三脚脚架架。。
正装法
2.一台储罐施工宜用22层层至至33层层脚脚手手架架，，11个个或或22个个楼楼梯梯间间，脚手架从下下至至上上
内挂脚手架
交替使用；
3.在罐罐壁壁外外侧侧挂挂设设移移动动小小车车进行罐壁外侧施工；4.采用吊车吊装壁板。
2.金属储罐倒装法
179 / 206一一级级建建造造师师--机机电电工工程程

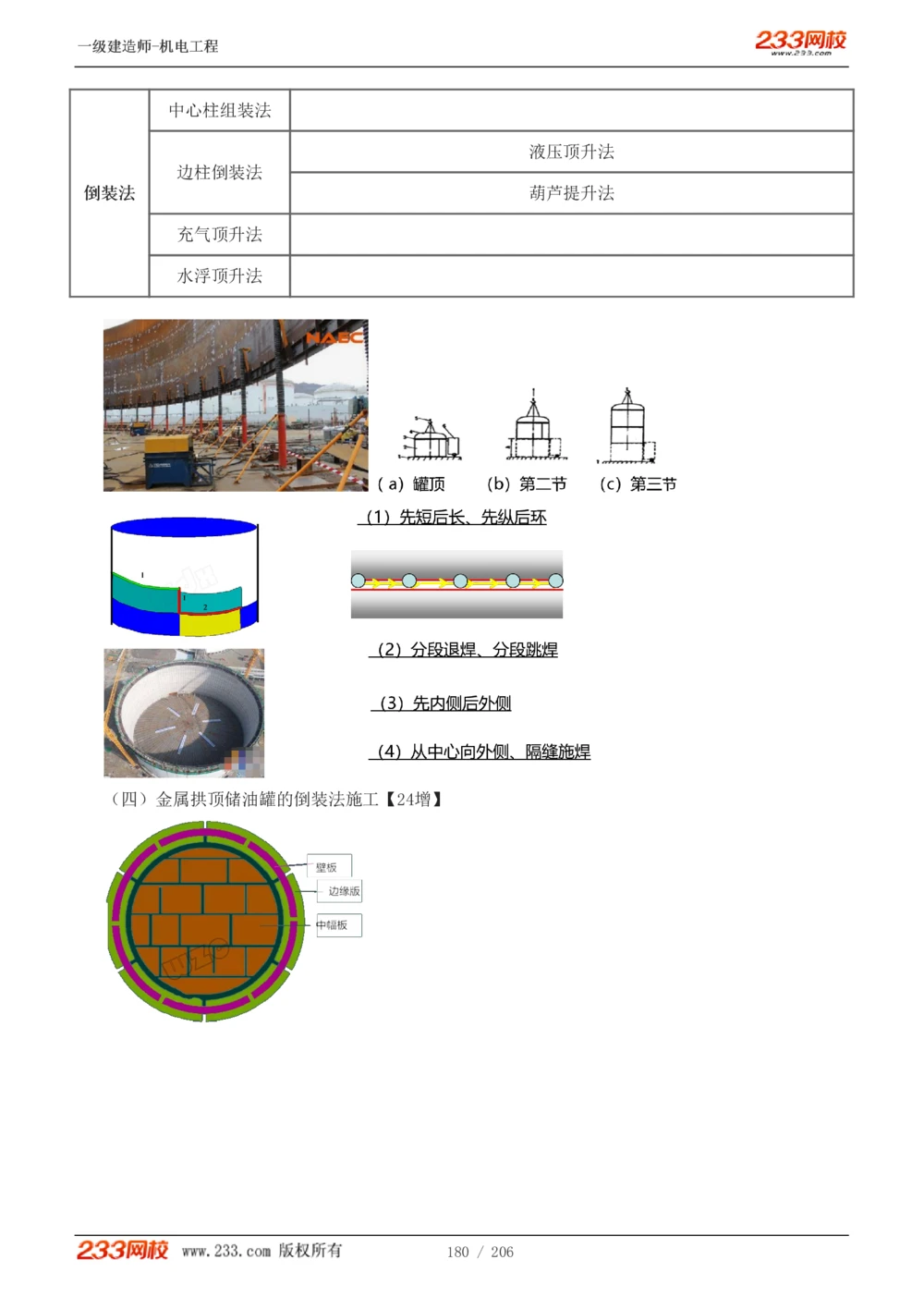

中心柱组装法
液压顶升法
边柱倒装法
倒倒装装法法 葫芦提升法
充气顶升法
水浮顶升法
（四）金属拱顶储油罐的倒装法施工【24增】
180 / 206一一级级建建造造师师--机机电电工工程程
（二）金属拱顶储油罐的倒装法施工
1.罐底安装
（1）底板铺设前应在基础上用经纬仪划出十字线，并划出底板外圆周线，按排板方位图在基础圈梁
上标出底板、边缘板的位置。
（2）底板由中心向外铺设，注意做出中心标志，留出伸缩缝。罐底中幅板宽度不应小于500mm,长度
不应小于1000mm。
（3）罐底板任意相邻两个焊接接头之间的距离以及边缘板焊接接头距底圈罐壁纵焊缝的距离不应小
于300mm。【25年改】
（4）底板边缘板外侧 300mm的对接焊缝应先行组焊并进行射线探伤检测，焊缝合格后，在罐底板上
按罐体半径于罐内侧焊好限位铁.
2. 包边角钢安装【25年改】
组对时，包边角钢本身对接缝须离开壁板立缝300mm 以上:焊接顺序是先焊内侧断续焊，后焊外侧角
缝；
焊工均匀分布，同向施焊。
3.顶板安装
（1）设立临时立柱和中心支撑圈，然后对称吊装瓜皮板；顶板搭接宽度误差为±5mm。
（2）焊接要求：先焊内侧的短焊缝，后焊外侧的搭接角缝;径向长缝应由中心向外分段退步焊;焊接
与包边角钢的角缝时，焊工均布且沿同一方向分段退步焊接。
181 / 206一一级级建建造造师师--机机电电工工程程
4.圈板组焊【25年改】
按图吊装第二圈板（各圈罐壁纵向焊缝宜向同方向错开板长的1/3，且不应小于300mm）；
1/3，且不应小于300mm
5.焊接要求
(1)环缝焊接要求：焊工均布，在焊接层次和焊接方向上同步，严禁在同一地方焊接若干层。
(2)底板焊接要求：罐底板铺设后，先完成底板边缘板外侧 300mm 对接焊缝的焊接，并进行无损检
测。
先焊中幅板，后焊边缘板；先焊短缝，后焊长缝；焊工均布，隔缝焊接，分段退焊，严禁一遍成
型；罐底收缩缝应在底圈壁板和罐底板之间的角缝施焊完后才能进行；在底板排板图上注明焊接顺序，
并向班组交底。
6.预防变形的技术措施【24年改】
(1)组装技术措施：焊缝要分散、对称布置；底板边缘板对接接头采用不等间隙，间隙要外小内大；
采用反变形措施，在边缘板下安装楔铁，补偿焊缝的角向收缩；用弧形护板定位控制纵缝的角变形。
(2)焊接技术措施：根据焊接工艺评定报告，编制合理的焊接作业指导书，采取对称焊、分段焊、跳
焊等方法减少焊接变形。
7.矫正焊接变形技术措施
(1)机械矫正：采用龙门架、千斤顶对局部变形处加压，产生与焊接变形相反方向的塑性变形，矫正
182 / 206一一级级建建造造师师--机机电电工工程程
焊后残余变形；采用锤击法使材料延伸以补偿焊接收缩产生的变形。
(2)火焰加热矫正：火焰加热急冷的方法。
8.储罐试验【24年改】
检检验验内内容容
罐底 严密性
强度+严密性
罐壁 当沉降观测值在圆周任何10m范围内不均匀沉降超过13mm或整体均匀沉降超过50mm时，应立
即停止充水。
☬小小提提示示：： 储储罐罐底底板板采用真真空空箱箱法法进行严密性试验。真空度不得低于5533kkPPaa，表面刷肥皂水，无气
泡、无渗漏为合格。
• 储罐试水要先注水至罐高1/2,观察24h，沉降符合要求；
• 注水到设计要求的充水高度，静置48h，无变形、无渗漏。
考考题题练练习习
【【例例33】】关于大型金属储罐内挂脚手架正装法施工的要求，正确的是（ ）。
A．一台储罐施工宜用2~3层脚手架 B．在储罐壁板内侧挂设移动小车
C．脚手架随储罐壁板升高逐层搭设 D．储罐的脚手架从上到下交替使用
【【答答案案】】A。
【【解解析析】】一台储罐施工宜用2~3层脚手架；1~2个楼梯间，脚手架从下至上交替使用。
【【例例44】】储罐壁板焊接措施不包括（ ）。【【2222--单单】】
A．先纵缝后环缝 B．一方向施焊 C．由中心向外施焊 D．分段退焊
【【答答案案】】C。
【【解解析析】】由中心向外施焊属于罐底焊接原则。
第第4400讲讲 石石油油化化工工设设备备安安装装技技术术（（三三））
44..77..33 金金属属球球罐罐安安装装技技术术
（一）球壳板超声波测厚和探伤【15案】【24年改】
183 / 206一一级级建建造造师师--机机电电工工程程
球球壳壳板板 抽查数量不得少于球壳板总数的2200%%，，实测
若不合格，加倍，再不合格—100%.
超超声声波波测测厚厚 厚度应不小于设计厚度
球球壳壳板板 抽查数量不得少于球壳板总数的2200%%，，且且每每 若发现超标缺陷，应加倍抽查，若仍有超
超超声声波波探探伤伤 带带不不少少于于22块块，，上上、、下下极极不不少少于于11块块 标缺陷，则100%检验。
（二）球形罐组装
散装法和分带法。
支柱和赤道板组对→赤道带板组装→中心柱安装→下温带板组装→上温带板组装→中心柱拆除→下
极板组装→上极板组装。
☬小小提提示示：：与储罐的安装方法做对比记忆
储罐安装的方法为正装法、倒装法。
（三）焊接要求【17案、15案】
先焊纵缝，后焊环缝；
焊焊接接原原则则 先焊短缝，后焊长缝；
先焊坡口深度大的一侧，后焊坡口深度小的一侧。
焊工应对称分布、同步焊接，在同等时间内超前或滞后的长长度度不不宜宜大大于于550000mmmm，，
焊焊条条电电弧弧焊焊 焊条电弧焊的第一层焊道应采用分分段段退退焊焊法法。
多层多道焊时，每层焊道引弧点宜依次错开2255--5500mmmm。。
（四）球形罐焊后整体热处理
1.依据：球形罐根据设计图样要求、盛装介质、厚度、使用材料等确定是否进行焊后整体热处理。
球形罐焊后整体热处理应在压力试验前进行。
184 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例55：：2244年年真真题题】】圆柱形金属储罐制作时，为防止变形而采用的措施有（ ）。
A．储罐排板时应尽量使焊缝集中 B．储罐排板时安排焊缝对称布置
C．采取对称焊方法减少焊接变形 D．边缘板对接接头间隙外大内小
E．用弧形板定位控制纵缝角变形
【【答答案案】】BCE
【【解解析析】】预防变形的技术措施
组装技术措施：储罐排板要符合规范的要求，焊缝要分散、对称布置；底板边缘板对接接头采用不
等间隙，间隙要外小内大；（A，D错误）
E正确，采用反变形措施，在边缘板下安装楔铁，补偿焊缝的角向收缩；用弧形护板定位控制纵缝的
角变形。
44..77..44 设设备备钢钢结结构构制制作作与与安安装装技技术术
制作-安装-检验
185 / 206一一级级建建造造师师--机机电电工工程程

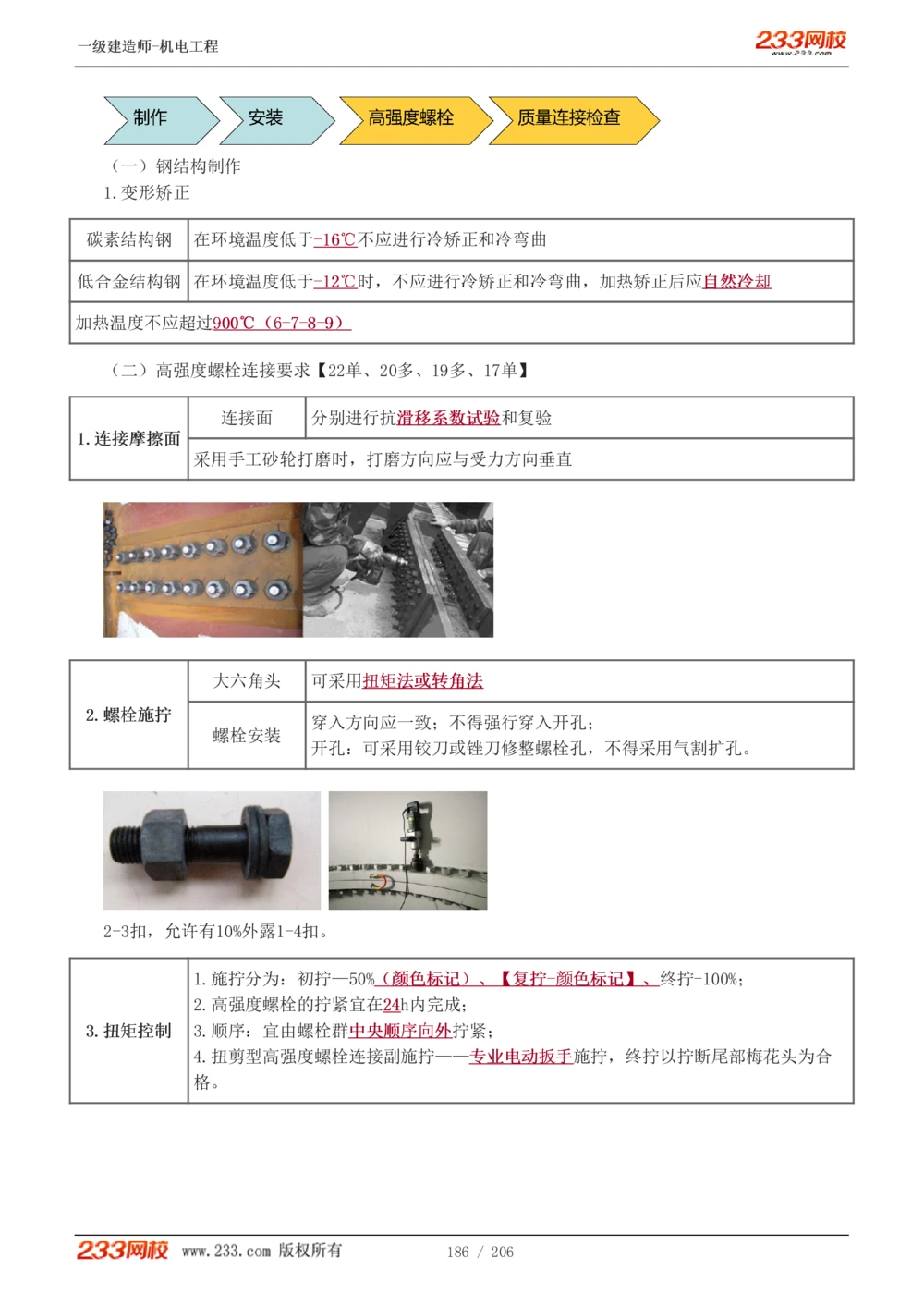

（一）钢结构制作
1.变形矫正
碳素结构钢 在环境温度低于--1166℃℃不应进行冷矫正和冷弯曲
低合金结构钢 在环境温度低于--1122℃℃时，不应进行冷矫正和冷弯曲，加热矫正后应自自然然冷冷却却
加热温度不应超过990000℃℃（（66--77--88--99））
（二）高强度螺栓连接要求【22单、20多、19多、17单】
连接面 分别进行抗滑滑移移系系数数试试验验和复验
11..连连接接摩摩擦擦面面
采用手工砂轮打磨时，打磨方向应与受力方向垂直
大六角头 可采用扭扭矩矩法法或或转转角角法法
22..螺螺栓栓施施拧拧
穿入方向应一致；不得强行穿入开孔；
螺栓安装
开孔：可采用铰刀或锉刀修整螺栓孔，不得采用气割扩孔。
2-3扣，允许有10%外露1-4扣。
1.施拧分为：初拧—50%（（颜颜色色标标记记））、、【【复复拧拧--颜颜色色标标记记】】、、终拧-100%；
2.高强度螺栓的拧紧宜在2244h内完成；
33..扭扭矩矩控控制制 3.顺序：宜由螺栓群中中央央顺顺序序向向外外拧紧；
4.扭剪型高强度螺栓连接副施拧——专专业业电电动动扳扳手手施拧，终拧以拧断尾部梅花头为合
格。
186 / 206一一级级建建造造师师--机机电电工工程程
4.检查
高强度大六角头螺栓连接副终拧扭矩检查：宜在螺栓终拧1h后、48h之前完成检查。检查方法采用扭
矩法或转角法，与施工方法相同。【25年改】
扭剪型高强度螺栓终拧后，除因构造原因无法使用专用扳手终拧掉梅花卡头者外，未在终拧中扭断
梅花卡头的螺纹数不应大于该节点螺栓数的5%。对所有梅花卡头未拧掉的扭剪型高强度螺栓连接副用扭扭
矩矩法法或或转转角角法法进行终拧并做标记。检查数量为节点数的10%,但不应少于10个节点。
（三）钢结构安装注意事项
一一分分钟钟速速记记总总结结
187 / 206一一级级建建造造师师--机机电电工工程程

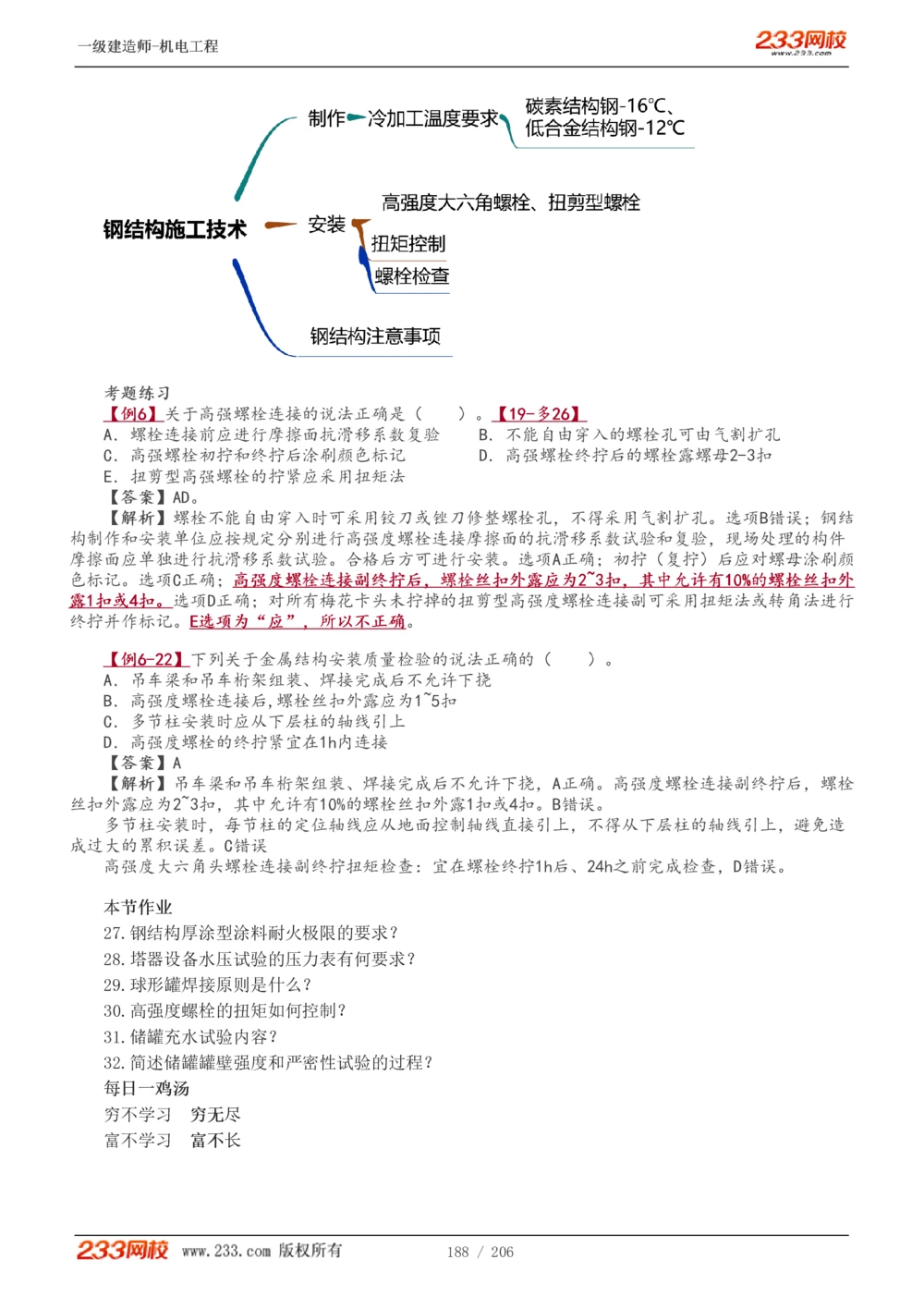

考考题题练练习习
【【例例66】】关于高强螺栓连接的说法正确是（ ）。【【1199--多多2266】】
A．螺栓连接前应进行摩擦面抗滑移系数复验 B．不能自由穿入的螺栓孔可由气割扩孔
C．高强螺栓初拧和终拧后涂刷颜色标记 D．高强螺栓终拧后的螺栓露螺母2-3扣
E．扭剪型高强螺栓的拧紧应采用扭矩法
【【答答案案】】AD。
【【解解析析】】螺栓不能自由穿入时可采用铰刀或锉刀修整螺栓孔，不得采用气割扩孔。选项B错误；钢结
构制作和安装单位应按规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件
摩擦面应单独进行抗滑移系数试验。合格后方可进行安装。选项A正确；初拧（复拧）后应对螺母涂刷颜
色标记。选项C正确；高高强强度度螺螺栓栓连连接接副副终终拧拧后后，，螺螺栓栓丝丝扣扣外外露露应应为为22~~33扣扣，，其其中中允允许许有有1100%%的的螺螺栓栓丝丝扣扣外外
露露11扣扣或或44扣扣。。选项D正确；对所有梅花卡头未拧掉的扭剪型高强度螺栓连接副可采用扭矩法或转角法进行
终拧并作标记。EE选选项项为为““应应””，，所所以以不不正正确确。
【【例例66--2222】】下列关于金属结构安装质量检验的说法正确的（ ）。
A．吊车梁和吊车桁架组装、焊接完成后不允许下挠
B．高强度螺栓连接后,螺栓丝扣外露应为1~5扣
C．多节柱安装时应从下层柱的轴线引上
D．高强度螺栓的终拧紧宜在1h内连接
【【答答案案】】A
【【解解析析】】吊车梁和吊车桁架组装、焊接完成后不允许下挠，A正确。高强度螺栓连接副终拧后，螺栓
丝扣外露应为2~3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。B错误。
多节柱安装时，每节柱的定位轴线应从地面控制轴线直接引上，不得从下层柱的轴线引上，避免造
成过大的累积误差。C错误
高强度大六角头螺栓连接副终拧扭矩检查：宜在螺栓终拧1h后、24h之前完成检查，D错误。
本本节节作作业业
27.钢结构厚涂型涂料耐火极限的要求？
28.塔器设备水压试验的压力表有何要求？
29.球形罐焊接原则是什么？
30.高强度螺栓的扭矩如何控制？
31.储罐充水试验内容？
32.简述储罐罐壁强度和严密性试验的过程？
每每日日一一鸡鸡汤汤
穷不学习 穷穷无无尽尽
富不学习 富富不不长长
188 / 206一一级级建建造造师师--机机电电工工程程
第第4411讲讲 发发电电设设备备安安装装技技术术（（一一））
44..88 发发电电设设备备安安装装技技术术
♛ 教教材材介介绍绍
♛ 分分值值分分布布 ✫✫
22002200 22002211 22002222 22002233 22002244
单选 1 1 1 1
多选 2
案例 5 6
平平均均分分：：33..44
☞ 本本节节框框架架
189 / 206一一级级建建造造师师--机机电电工工程程
44..88..11 电电厂厂锅锅炉炉设设备备安安装装技技术术
（一）电厂锅炉设备的组成
（二）电站锅炉主要设备的安装技术
1.锅炉钢架安装
其钢结构的连接方式有两种：焊接和高强度螺栓连接。
（1）钢架按从下到上，分层、分区域进行吊装；
（2）吊装时，平台、扶梯、栏杆安排同步进行；
（3）起吊节点的选定。即根据组件的结构、强度、刚度，机具起吊高度，起重索具安全要求等选
定；
190 / 206一一级级建建造造师师--机机电电工工程程
其钢结构的连接方式有两种：焊接和高强度螺栓连接。
（1）弹弹簧簧秤秤配配合合钢钢卷卷尺尺检查中心位置和大梁间的对角线误差；
钢架安装找正 （2）用经经纬纬仪仪检查立柱垂直度；
的方法 （3）用水水准准仪仪检查大梁水平度和挠度；板梁挠度在钢板承重前，锅炉水压前、锅炉水
压试验上水后和放水后、锅炉整套启动前进行。
由立柱 、横梁、水平支撑、垂直支撑和斜支撑、平台、扶梯、顶板梁等
2.锅炉受热面组合安装
锅炉受热面的施工程序为：设备及部件清点点检查→合金设备（部件）光谱复查→通通球球试验与清理→
联箱找找正划线→管子就位对对口口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正等。
3.组合形式
191 / 206一一级级建建造造师师--机机电电工工程程
优优点点：：在于组合场占用面积少；
直直立立式式
缺缺点点：：钢钢材材耗耗用用量量大大，，安安全全状状况况差差。
优优点点：：就是克服了直立式组合的缺点；
横横卧卧式式
缺缺点点：：占地面积大且可能造成设备变形或损伤。
先上后下， 即先吊杆后联箱再到管屏。因为锅炉的过热器、再热器管屏受力由联箱承
吊吊装装原原则则 受，所以先吊
挂联箱【24年改】
（三）锅炉热态调试与试运行
锅炉机组在整套启动以前，必须完成
锅炉的烘炉、化学清洗；
锅炉及其主蒸汽、再热蒸汽管道系统吹管；
锅炉的热工测量、控制和保护系统的调整试验工作。
1.锅炉化学清洗：电站锅炉蒸发受热面及炉前系统在启启动动前前必须进行化学清洗。
化学清洗结束至锅炉启动时间不不应应超超过过2200dd,否则应采取防腐保护措施。
2.锅炉蒸汽吹管
（1）锅炉吹管的临时管道系统应由具有设计资质的单位进行设计。
（2）吹洗临时连接管安装前应进行全面检查，并按正式管道的施工工艺施工；在排汽口处加装消声
器。
（3）锅炉吹管应包括：锅锅炉炉过过热热器器、、再再热热器器、、主主蒸蒸汽汽管管道道及及再再热热蒸蒸汽汽。。
（4）吹洗过程中，至至少少有有一一次次停停炉炉冷冷却却((时时间间1122hh以以上上))，，以提高吹洗效果。
3.锅炉试运行
(1)锅炉机组在安装完毕并完成分部试运行后，必须通过整套启动试运行。
(2)对施工、设计和设备质量进行考核，检查设备是否达到额定能力，是否符合设计要求。
(3)在试运行时使锅炉升压：在锅炉启动时升压应缓慢，升压速度应控制，尽量减小壁温差以保证分
离器储水箱(锅筒)的安全工作，同时仔细对人孔、焊口、法兰等部件认真检查。
(4)发现有泄漏时应及时处理，同时要仔细观察各联箱、分离器储水箱(锅筒)钢架支架等的热膨胀及
其位移是否正常。
(5 )对于300MW级及以上的机组，锅炉应连续完成168h满负荷试运行。
(6)试运行完毕后，按规定办理移交签证手续。
3.锅炉热态调试与试运行【【1155单单】】
192 / 206一一级级建建造造师师--机机电电工工程程
一一分分钟钟速速记记总总结结
考考题题练练习习
【例1】锅炉受热面组件采用直立式组合的优点是（ ）。【【22002211】】
A．组合场面积大 B．便于组件吊装 C．钢材耗用量小 D．安全状况较好
【【答答案案】】B。
【【解解析析】】其优点在于组合场占用面积少，便于组件的吊装；缺点在于钢材耗用量大，安全状况较
差。
193 / 206一一级级建建造造师师--机机电电工工程程

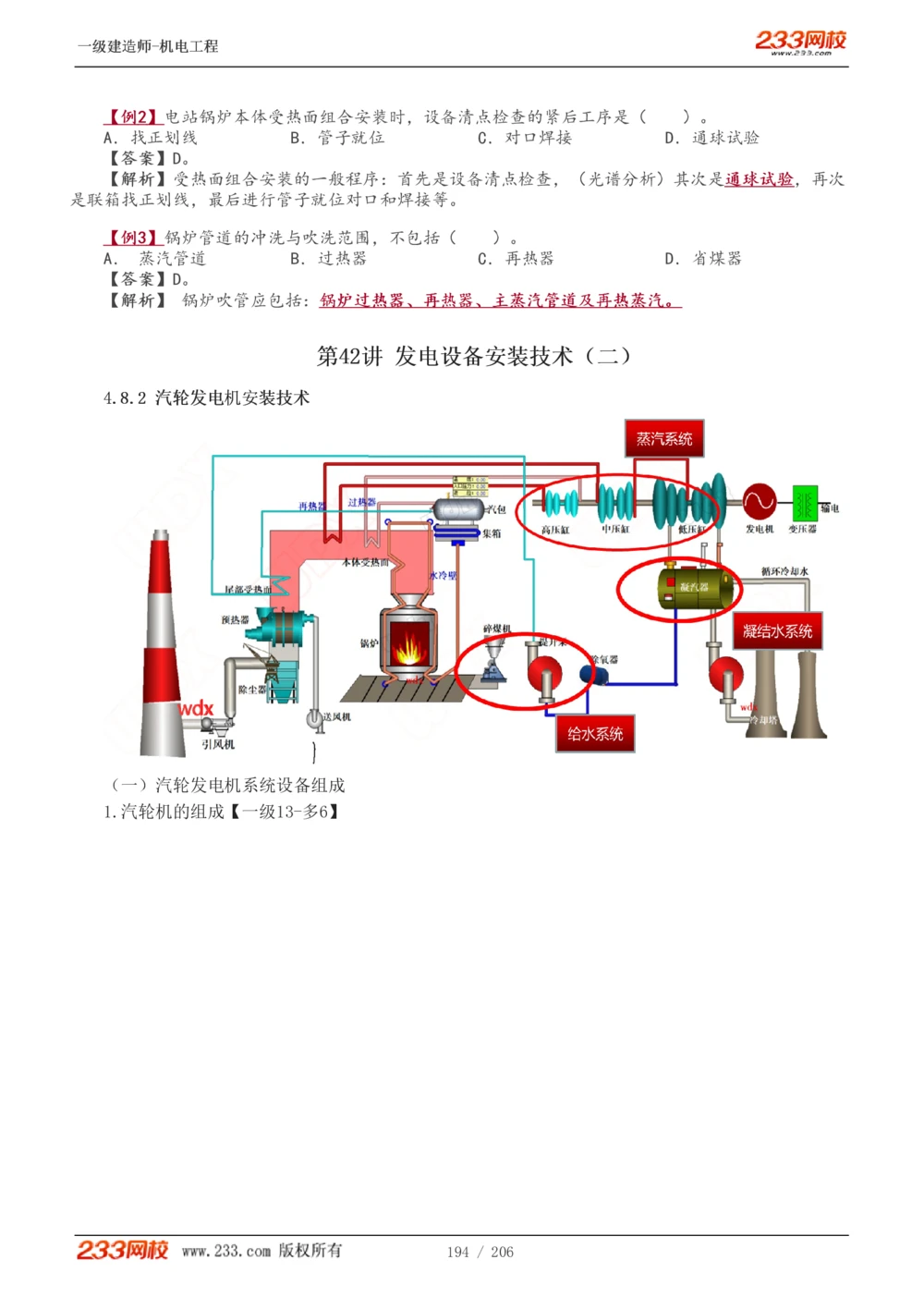

【【例例22】】电站锅炉本体受热面组合安装时，设备清点检查的紧后工序是（ ）。
A．找正划线 B．管子就位 C．对口焊接 D．通球试验
【【答答案案】】D。
【【解解析析】】受热面组合安装的一般程序：首先是设备清点检查，（光谱分析）其次是通通球球试试验验，再次
是联箱找正划线，最后进行管子就位对口和焊接等。
【【例例33】】锅炉管道的冲洗与吹洗范围，不包括（ ）。
A． 蒸汽管道 B．过热器 C．再热器 D．省煤器
【【答答案案】】D。
【【解解析析】】 锅炉吹管应包括：锅锅炉炉过过热热器器、、再再热热器器、、主主蒸蒸汽汽管管道道及及再再热热蒸蒸汽汽。。
第第4422讲讲 发发电电设设备备安安装装技技术术（（二二））
44..88..22 汽汽轮轮发发电电机机安安装装技技术术
（一）汽轮发电机系统设备组成

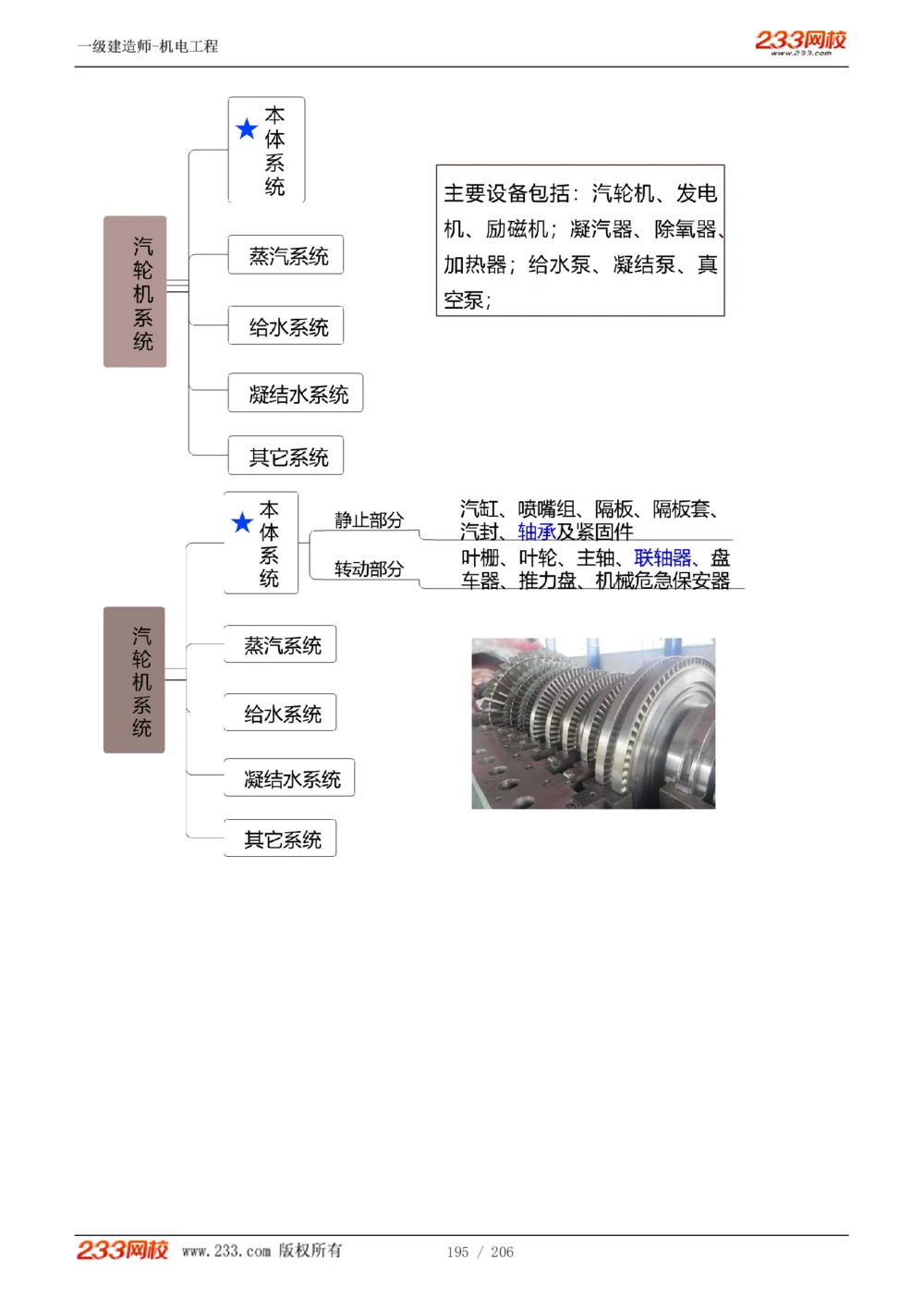

1.汽轮机的组成【一级13-多6】
194 / 206一一级级建建造造师师--机机电电工工程程
195 / 206一一级级建建造造师师--机机电电工工程程
2.发电机设备组成【【二二级级1133--多多66】】
汽轮发电机由定子和转子两部分组成。
(1)旋转磁极式发电机定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
(2)转子主要由转子锻件、励磁绕组、护环、中心环和风扇等组成。
（二）电站汽轮机的安装
中压缸结构
196 / 206一一级级建建造造师师--机机电电工工程程
1.转子安装
转子安装内容：转转子子吊吊装装、、转转子子测测量量和和转转子子、、汽汽缸缸找找中中心心。。
吊装：应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。
（二）电站汽轮机的安装
测量内容：轴颈椭圆圆度、不不柱度的测量，转转子子跳跳动动测测量量（（径径向向、、端端面面、、推推力力盘盘瓢瓢偏偏））、转子弯弯曲度
测量、联轴器端面止口配合间隙测量。【24年修改】
间间隙隙跳跳完完不不圆圆
3.低压缸组合安装【14年多选】
◆组合时汽缸找中心的基准可以用激激光光、、拉拉钢钢丝丝、、假假轴轴、、转转子子。
对比隔板找中心的基准可以用激激光光、、拉拉钢钢丝丝、、假假轴轴。
197 / 206一一级级建建造造师师--机机电电工工程程

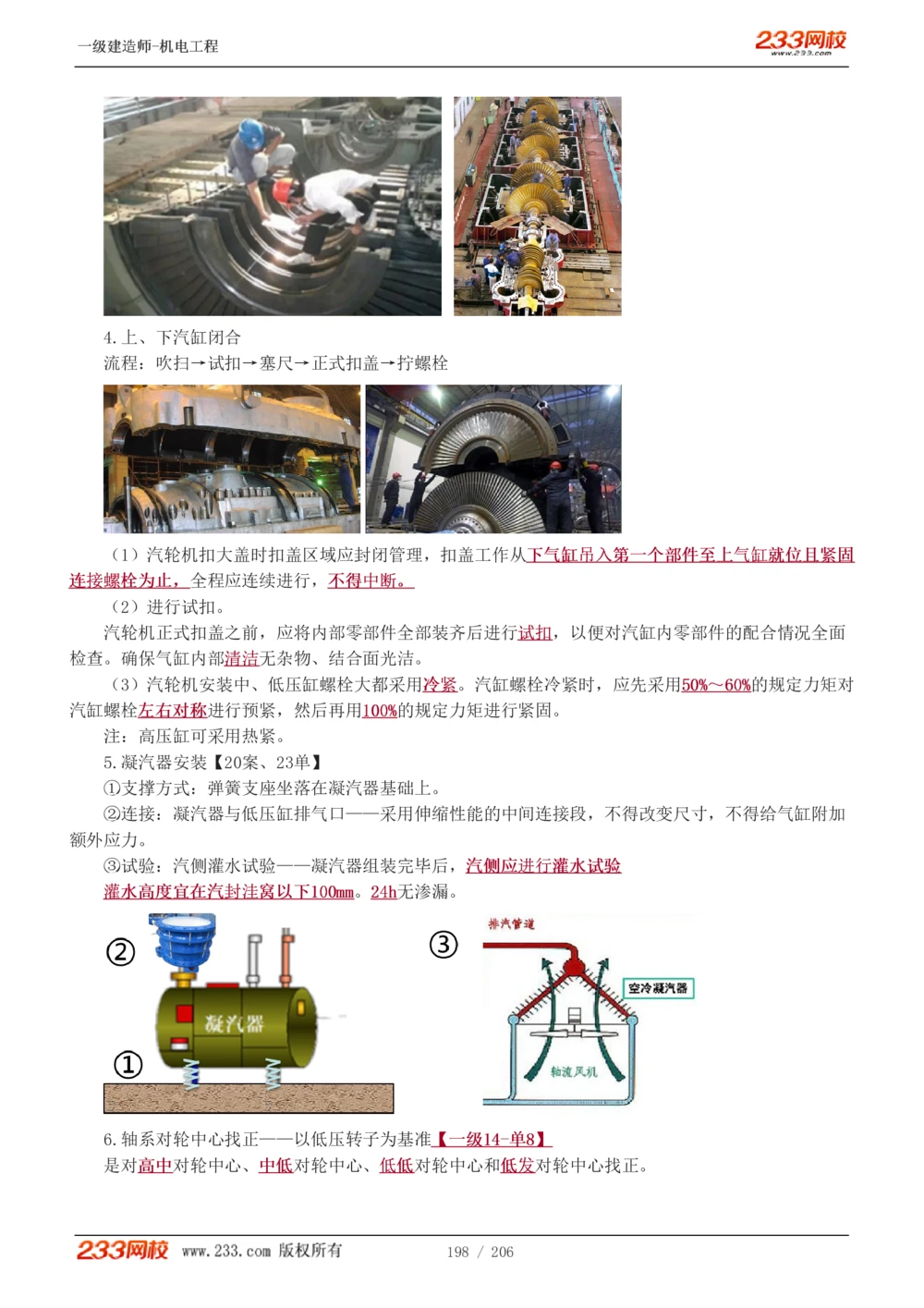

4.上、下汽缸闭合
流程：吹扫→试扣→塞尺→正式扣盖→拧螺栓
（1）汽轮机扣大盖时扣盖区域应封闭管理，扣盖工作从下下气气缸缸吊吊入入第第一一个个部部件件至至上上气气缸缸就就位位且且紧紧固固
连连接接螺螺栓栓为为止止，，全程应连续进行，不不得得中中断断。。
（2）进行试扣。
汽轮机正式扣盖之前，应将内部零部件全部装齐后进行试试扣扣，以便对汽缸内零部件的配合情况全面
检查。确保气缸内部清清洁洁无杂物、结合面光洁。
（3）汽轮机安装中、低压缸螺栓大都采用冷冷紧紧。汽缸螺栓冷紧时，应先采用5500%%～～6600%%的规定力矩对
汽缸螺栓左左右右对对称称进行预紧，然后再用110000%%的规定力矩进行紧固。
注：高压缸可采用热紧。
5.凝汽器安装【20案、23单】
①支撑方式：弹簧支座坐落在凝汽器基础上。
②连接：凝汽器与低压缸排气口——采用伸缩性能的中间连接段，不得改变尺寸，不得给气缸附加
额外应力。
③试验：汽侧灌水试验——凝汽器组装完毕后，汽汽侧侧应应进进行行灌灌水水试试验验
灌灌水水高高度度宜宜在在汽汽封封洼洼窝窝以以下下110000mmmm。2244hh无渗漏。
6.轴系对轮中心找正——以低压转子为基准【【一一级级1144--单单88】】
是对高高中中对轮中心、中中低低对轮中心、低低低低对轮中心和低低发发对轮中心找正。
198 / 206一一级级建建造造师师--机机电电工工程程
例如：某工程600MW超临界机组轴系中心找正要进行6次。即：【【一一级级1166--（（五五））、、1177、、1188、、2200案案】】
①轴系初找；
②凝汽器灌水至运行重量后的复找；
③汽缸扣盖前的复找；
④基础二次灌浆前的复找；
⑤基础二次灌浆后的复找；
⑥轴系联结时的复找；
除第一次初找外，所有轴系中心找正工作都是在凝凝汽汽器器灌灌水水至至运运行行重重量量的的状状态态下下进行的
（三）发电机安装程序【【一一级级1155--单单77、、2200单单】】
定子就就位→定子及转子水水压试验→发电机穿穿转子→氢氢冷器安装→端盖、轴承、密封瓦调整安装→励
磁机安装→对轮复找中心并连接→整体气密试验等。
酒酒水水传传情情
4.主要设备的安装技术要点【【1177案案、、2233案案】】
（1）发电机转子穿装前进行单独气气密密性性试试验验。重点检查集电环下导电螺钉、中心孔堵板的密封状
况。消除泄漏后，应再经漏漏气气量量试试验验，试验压力和允许漏气量应符合制造厂规定。
（2）穿装方法【【1177案案】】
199 / 206一一级级建建造造师师--机机电电工工程程
一一分分钟钟速速记记总总结结
200 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例44】】发电机安装程序中，发电机穿转子的紧后工序是（ ）。【20-单4】
A．端盖及轴承调整安装 B．氢冷器安装
C．定子及转子水压试验 D．励磁机安装
【【答答案案】】B。
【【解解析析】】发电机设备的安装程序是：定子就位、找正→定子及转子水压试验→发电机穿转子→氢冷
器安装→端盖、轴承、密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密性试验等。
【例5】凝汽器组装完毕后，汽侧应进行的试验是（ ）【【2233年年】】
A．真空试验 B．压力试验 C．通球试验 D．灌水试验
【【答答案案】】D
【【解解析析】】凝汽器组装完毕后，汽侧应进行灌水试验。
【【例例66】】【背景】
钳工班只测量了转子XX面柱度，转子水平度和推力盘不平度后，将清洗干净的各部件装配到下缸体
上，检测了转子与下缸体定子的各间隙值及转子的弯曲度等。将缸体上推一次完成扣盖，并按技术人员
交底单中的中紧力矩。一次性完成上、下缸体的紧固工序。项目部专检人员在巡检过程中，紧急制止了
该工序的作业。
【【问问题题】】汽汽轮轮机机转转子子还还应应有有哪哪些些测测量量？？
【【解解析析】】轴颈椭圆度、不柱度的测量，转子跳动测量（径向、端面、推力盘瓢偏）、转子弯曲度测
量、联轴器端面止口配合间隙测量。
第第4433讲讲 发发电电设设备备安安装装技技术术（（三三））
44..88..33 风风力力发发电电设设备备安安装装技技术术
（一）风力发电设备的组成
1.风力发电设备的分类
按安装的区域可分为陆地风力发电和海上风力发电。
201 / 206一一级级建建造造师师--机机电电工工程程
（一）风力发电设备的安装程序
施工准备—基础及锚栓安装-塔底变频器、电器柜安装—塔塔筒筒安安装装——机机舱舱安安装装——发发电电机机安安装装——叶叶片片与与
轮轮毂毂地地面面组组合合——叶叶轮轮安安装装—其他部件安装—电气设备安装—调试试运行—验收。
（二）风力发电设备安装技术要求
安装前：风力发电设备的专专项项施施工工方方案案，+方案中
应包括在吊装过程中防止风机设备损伤的针针对对性性措措施施。（同光伏）
塔筒安装要求：
(1)塔筒分多段供货，现场根据塔筒重量、尺寸以及安装高度选择吊车的吊装工况。
(2)按照由下至上的吊装顺序进行塔筒的安装。
① 塔筒结合面法兰清理干净，第一节安装前在第一节塔筒下法兰外缘和内缘各涂一圈密封胶。
VS：机舱紧固件：在螺栓表面涂抹润滑脂。
②塔筒螺栓分别使用电动扳手和液压扳手等专用工具，并按厂家要求进行紧固。
VS：扳手：使用电动扳手和液压扳手。
44..88..44 太太阳阳能能发发电电设设备备安安装装技技术术
202 / 206一一级级建建造造师师--机机电电工工程程
（一）光伏发电设备的组成【【1188单单】】
光伏发电设备主要由光伏支架、光伏组件、汇流箱、逆变器、电气设备等组成。
光伏支架包括跟跟踪踪式式支架、固固定定支架和手手动动可调支架等。
（二）光伏发电设备的安装程序【【2211单单】】
施工准备—基础检查验收—设备检查—光伏支架安装—光光伏伏组组件件安安装装——汇汇流流箱箱安安装装——逆逆变变器器安安装装—
电气设备安装—调试-验收。
（三）光伏与风力发电设备安装技术要求【18多】
1.光伏发电设备安装技术要求
安装前：光伏发电设备的专专项项施施工工方方案案+在运输和安装中防止光伏组件损伤的针对性措施。
2.光伏组件之间的接线在组串后应进行光伏组件串的开开路路电电压压和和短短路路电电流流的测试，施工时严禁接触
组串的金属带电部位。
3.汇流箱安装：所有开关和熔断器处于断断开开状态、汇流箱安装垂直度偏差应＜1.5mm。
4.逆变器安装：逆变器基础型钢其顶部应高出抹平地面1100mmmm并有可靠的接地，逆变器本体的预留孔
及电缆管口进行防火封堵。
203 / 206一一级级建建造造师师--机机电电工工程程
光光热热发发电电设设备备
204 / 206一一级级建建造造师师--机机电电工工程程
（四）光热发电设备的安装程序
（1）槽式光热发电设备安装程序
施工准备→基础检查验收→设备检查→集集热热器器支支架架安安装装→→集集热热器器及及附附件件安安装装→→换换热热器器及及管管道道系系统统安安
装装→汽轮发电机设备安装→电气设备安装→调试→验收。
（2）塔式光热发电设备安装程序【22年】
施工准备→基础检查验收→设备检查→定定日日镜镜安安装装→→吸吸热热器器钢钢结结构构安安装装→→吸吸热热器器及系统管道系统安
装→换换热热器器及系统管道安装→汽轮发电机设备安装→电气设备安装→调试→验收。
（五）光热发电设备的安装技术要求
①塔架安装按照驱驱动动塔塔 →→边边塔塔 →→侧侧塔塔的顺序进行。
②集热器组合时，对紧固件应先进行初初紧紧，
槽式 ③ 集热器应从驱驱动动端端到到末末端端进行安装
④ 每个单元集热器安装后应进行旋转试验，试验转动角度能满足集热器安装技术 要求。无技
术要求时，试验转动角角度度应为--118800°°~~118800°°,误差为±±1100°°。。
①定日镜与支架固定牢固，安装位置、镜面调整角度符合设计要求。
塔式 ③ 塔式吸热器管屏设备内部应清洁，无杂物、无堵塞；安装时应对称进行，单单面面安安装装应应不不多多
于于22组组。。
205 / 206一一级级建建造造师师--机机电电工工程程
考考题题练练习习
【【例例77】】发电机转子穿装方法不包括（ ）。
A．滑道式方法 B．接轴方法 C．液压顶升方法 D．两台跑车的方法
【【答答案案】】C。
【【解解析析】】发电机转子穿装常用的方法有滑道式方法、接轴的方法、用后轴承座做平衡重量的方法、
用两台跑车的方法。
【【例例88】】直驱式风力发电系统的组成不包括（ ）。
A．塔筒 B．机舱总成 C．变速箱 D．测风系统
【【答答案案】】C。
【【解解析析】】直驱式风电机组：主要由塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系统、电
控系统和防雷保护系统组成。
【【例例99】】不属于光热发电设备组成的是（ ）。
A．汇流箱 B．集热器设备 C．汽轮机 D．热交换器
【【答答案案】】A。
【【解解析析】】汇流箱属于光伏发电的组成。
本本节节作作业业
33.汽轮机包括几大系统？
34.光热发电设备包括几种类型？
35.汽轮机转子安装的内容包括？
36.汽轮找中心的方法有哪些？
37.锅炉蒸汽吹洗的范围有哪些？
38.集热器支架安装的紧后工序？
