1.3 路基排水
P42~45 1.3.1 路基地下水排水设置与施工 ★
当地下水埋藏浅
排水垫层、隔离层、暗沟、渗沟。
或无固定含水层
当地下水埋藏较深
仰斜式排水孔、渗井、排水隧洞。
或存在固定含水层

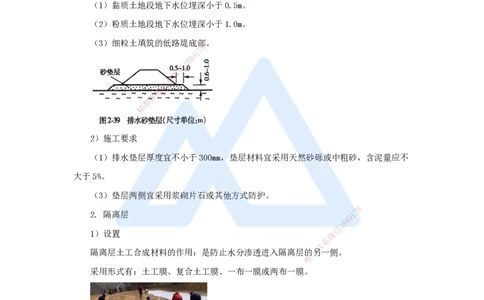

1. 排水垫层
1）设置
（1）黏质土地段地下水位埋深小于0.5m。
（2）粉质土地段地下水位埋深小于1.0m。
（3）细粒土填筑的低路堤底部 。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）施工要求
（1）排水垫层厚度宜不小于300mm，垫层材料宜采用天然砂砾或中粗砂，含泥量应不
大于5%。
（3）垫层两侧宜采用浆砌片石或其他方式防护。
8
7
2. 隔离层 1
9
4
8
3
信
1）设置 微
系
联
隔离层土工合成材料的作用：是防止水分渗透进入隔离层的一另一侧。
唯
采用形式有：土工膜、复合土工膜、一布一膜或两布一膜。
2）施工要求
（2）土工织物，连接可采用缝合法或搭接法。
① 缝合宽度应不小于100mm。
② 搭接宽度应不小于300mm。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（3）土工膜，连接宜采用热熔焊接法，局部修补也可采用胶粘法，连接宽度应不小于
100mm。
（5）在坡面上铺设土工合成材料时，应自上而下铺设并就地连接。
3. 暗沟、暗管
1）设置
路基基底范围有泉水外涌时，宜设置暗沟（管）将水引排至路堤坡脚外或路堑边沟
内。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）施工要求
（1）沟底应埋入不透水层内，沟壁 最低一排渗水孔应高出沟底200mm以上。
8
（5）暗沟
1
7
9
8
4
① 采用混凝土或浆砌片石砌筑，在沟壁与含 水层接触面以上高度信，
3
应设置一排或多排
微
系
向沟中倾斜的渗水孔。 一
联
唯
② 沟壁外侧应填筑粗粒透水性材料或土工合成材料形成 反滤层。
③ 沿沟槽底每隔10～15m或在软硬岩层分界处应设置沉降缝和伸缩缝。
（7）暗管
① 宜使用钢筋混凝土圆管、PVC管、钢波纹管等材料。
② 在管壁与含水层接触面应设置渗水孔。
③ 沟壁外侧应填筑粗粒透水性材料或设置土工合成材料形成反滤层。
4. 渗沟
1）设置（2024案）
（1）有地下水出露的挖方路基、斜坡路堤、路基填挖交替地段，当地下水埋藏浅或无
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
固定含水层时，为降低地下水位或拦截地下水，可在地面以下设置渗沟。

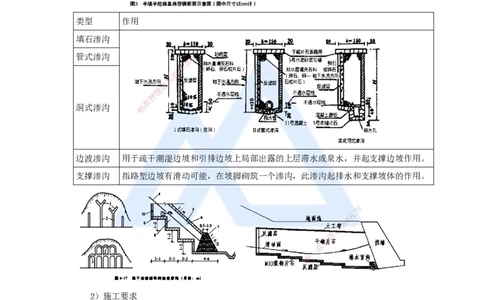

类型 作用
填石渗沟
8
7
1
管式渗沟 4 9
8
3
信
微
系
联
题
押
准
洞式渗沟 精
边波渗沟 用于疏干潮湿边坡 和引排边坡上局部出露的上层滞水或泉水，并起支撑边坡作用。
支撑渗沟 指路堑边坡有滑动可能，在坡脚砌筑一个渗沟，此渗沟起排水和支撑坡体的作用。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）施工要求
（1）渗沟应设置排水层、反滤层、封闭层。
（2）渗水材料应采用洁净的砂砾、粗砂、碎石、片石，渗沟沟壁反滤层应采用透水土
工织物或中粗砂。
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（3）渗沟宜从下游向上游分段开挖。
（5）渗沟基底应埋入不透水层内不小于0.5m，沟壁的一侧应设反滤层汇集水流，另
8
7
一侧用黏土夯实或用浆砌片石拦1截水流。
9
4
8
3
信
（7）渗沟顶部封闭层微宜采用干砌片石水泥砂浆勾缝或浆砌片石等。
系
联

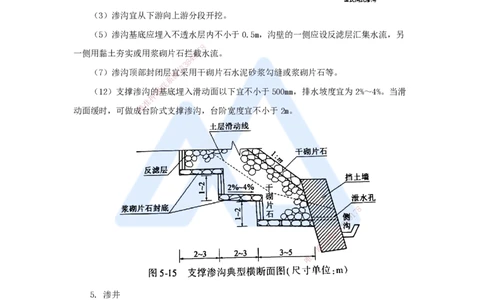

（12）支撑渗沟的题基底埋入滑动面以下宜不小于500mm，排水坡度宜为2%～4%。当滑
押
准
精
动面缓时，可做成台阶式支撑渗沟，台阶宽度宜不小于2m。
8
1
7
9
8
4
信
3
微
系
联
一
唯
5. 渗井
一般是在路基附近无河流、沟渠、洼地，地面水或浅层地下水无法
1）设置 排除，影响路基稳定，而距地面下不深之处有渗透性土层存在，且
该土层水流方向背离路基，同时地面水流量不大的地区设置渗井。
（2）透水层范围宜填碎石或卵石，不透水范围宜填粗砂或砾石，
2）施工要求
井壁与填充料之间应设反滤层。
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
6. 仰斜式排水孔
1）设置 当坡面有8集中地下水时（2021单）
7
1
9
4
8
（1信）3钻孔成孔仰角宜不小于6°，孔深应伸至富水部位或潜在滑
微
系动面。
2）施工要求 联
题（2）排水管渗水孔宜梅花形排列，渗水段及渗水管端头宜裏1~2
押
准 层透水无纺土工布。
精
8
1
7
9
8
4
信
3
微
7. 排水遂洞
系
联
一
1）设置 唯
排水隧洞适用于截断和引排深层地下水，与渗井或渗管群联合使用。
P45~47 1.3.2 路基地面水排水设置与施工 ★
地面排水设施一般包括边沟、截水沟、排水沟、急流槽、跌水、蒸发池等工程。
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
1. 边沟
1）设置 挖方地段和填土高度小于边沟深度的填方地段均应设置边沟。（2024案）
（1）曲线外侧边沟应适当加深，其增加值等于超高值。
2）施工要求
（2）土质地段当沟底纵坡大于3%时应采取加固措施。
2. 截水沟 7 8
1
9
4
8
3
1）设置 信
微
系
联
（1）一般土质至少应离开5m，对黄土地区不应小于10m并应进行防渗加固。
题
押
准
（2）路基上精方有弃土堆时，截水沟应离开弃土堆脚1～5m，弃土堆坡脚离开路基挖方
坡顶不应小于10m。
（3）山坡上路堤的截 水沟离开路堤坡脚至少2.0m。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）施工要求
（1）截水沟长度超过500m时应选择适当的地点设出水口。截水沟必须有牢靠的出水
口，必要时须设置排水沟、跌水或急流槽。
（2）截水沟应先行施工。（2024案）
3. 排水沟
2）施工要求
（2）排水沟的出水口应设置跌水或急流槽，水流应引出路基或引入排水系统。
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
4. 急流槽
1）设置
急流槽可分进口、槽身、出口个部分。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）施工要求
（3）急流槽应分节砌筑，分节长度宜为 5~10m，接头处应采用防水材料
8
填缝。
1
7
9
混凝土预制块急流槽，分节长度宜为2.5~ 5. 0m，接头应采用榫接
信
。3 8
4
微
系
联
一
唯
5. 跌水
1）设置
跌水是在陡坡或深沟地段设置的沟底为阶梯形、水流呈瀑布跌落式通过的沟槽。
7
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
6. 蒸发池（2020单）
1）设置
在气候干旱地区或排水困难地段，利用沿线取土坑或专门开挖蒸发池来汇集路界地表
水。
8
7
2）施工要求 1
9
4
8
3
信
（2）底面与侧面应采微取防渗措施。
系
联
（3）池底宜设0.题5%的横坡。
押
准
精
（4）蒸发池应远离村镇等人口密集区，四周应采用隔离栅进行围护，高度应不低于
1.8m，并设置警示牌。
8
1
7
9
信
3
8
4
微
小结：
系
联
一
主要考试内容 唯
1. 地面、地下排水设施类型
2. 边沟、截水沟设置要求
3. 渗沟、仰斜式排水孔设置及渗沟构造、施工
