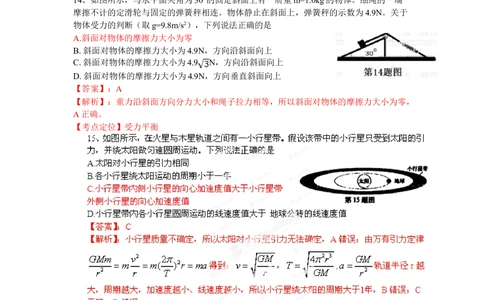

14、如图所示，与水平面夹角为30°的固定斜面上有一质量m=1.0kg的物体。细绳的一端
摩擦不计的定滑轮与固定的弹簧秤相连。物体静止在斜面上，弹簧秤的示数为4.9N。关于
物体受力的判断（取g=9.8m/s2），下列说法正确的是
A.斜面对物体的摩擦力大小为零
B. 斜面对物体的摩擦力大小为4.9N，方向沿斜面向上
C. 斜面对物体的摩擦力大小为4.9 N，方向沿斜面向上
D. 斜面对物体的摩擦力大小为4.9N，方向垂直斜面向上
【答案】：A
【解析】：重力沿斜面方向分力大小和绳子拉力相等，所以斜面对物体的摩擦力大小为零，
A正确。
【考点定位】受力平衡
16、用手握住较长软绳的一端连续上下抖动，形成一列简谐横波。某一时刻的波形图如图
所示，绳上a、b两质点均处于波锋位置。下列说法正确的是
A. a、b两点之间的距离为半个波长
B. a、b两点开始时刻相差半个周期
C. b点完成全振动的次数比a点多一次
D. b点完成全振动的次数比a点少一次
【答案】：D
【解析】：由图可知：A、B之间距离为一个波长，开始时刻相差1个周期，a点振动先于
第1页 | 共8页b点，所以D正确。
【考点定位】振动和波、波的基本特征
17、功率为10W的发光二极管（LED灯）的亮度与功率60W的白炽灯相当。根据国家节
能战略，2016年前普通白炽灯应被淘汰。假设每户家庭有二只60W的白炽灯，均用10w
的LED灯替代，估算出全国一年节省的电能最接近
A.8╳108kW·h B. 8╳1010kW·h C. 8╳1011kW·h D. 8╳1013kW·h

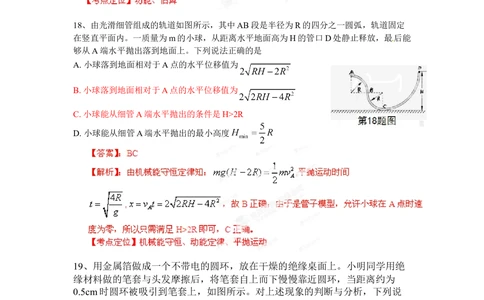

18、由光滑细管组成的轨道如图所示，其中AB段是半径为R的四分之一圆弧，轨道固定
在竖直平面内。一质量为m的小球，从距离水平地面高为H的管口D处静止释放，最后能
够从A端水平抛出落到地面上。下列说法正确的是
A. 小球落到地面相对于A点的水平位移值为
B. 小球落到地面相对于A点的水平位移值为
C. 小球能从细管A端水平抛出的条件是H>2R
D. 小球能从细管A端水平抛出的最小高度
19、用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上。小明同学用绝
缘材料做的笔套与头发摩擦后，将笔套自上而下慢慢靠近圆环，当距离约为
0.5cm时圆环被吸引到笔套上，如图所示。对上述现象的判断与分析，下列说
法正确的是
A.摩擦使笔套带电
B. 笔套靠近圆环时，圆环上、下部感应出异号电荷
C. 圆环被吸引到笔套的过程中，圆环所受静电力的合力大于圆环
的重力
D. 笔套碰到圆环后，笔套所带的电荷立刻被全部中和
【答案】：ABC
【解析】：摩擦使笔套带电，带电的笔套靠近圆环的时候，圆环反生静电感应，上下部分
感应出等量的异号电荷，吸引过程中，圆环加速度向上，静电合力大于圆环重力；绝缘材
料做出的笔套，自由电子无法移动，电荷无法立刻被综合，故ABC正确
第2页 | 共8页【考点定位】静电感应，牛顿定律

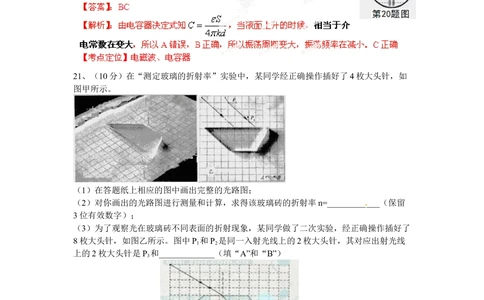

21、（10分）在“测定玻璃的折射率”实验中，某同学经正确操作插好了4枚大头针，如
图甲所示。
（1）在答题纸上相应的图中画出完整的光路图；
（2）对你画出的光路图进行测量和计算，求得该玻璃砖的折射率n=____________（保留
3位有效数字）；
（3）为了观察光在玻璃砖不同表面的折射现象，某同学做了二次实验，经正确操作插好了
8枚大头针，如图乙所示。图中P 和P 是同一入射光线上的2枚大头针，其对应出射光线
1 2
上的2枚大头针是P 和_____________（填“A”和“B”）
3
【答案】：(1)如图所示
（2）1.51 0.03
(3)A
【解析】：见答案
【考点定位】实验操作、仪器读数、数据处理

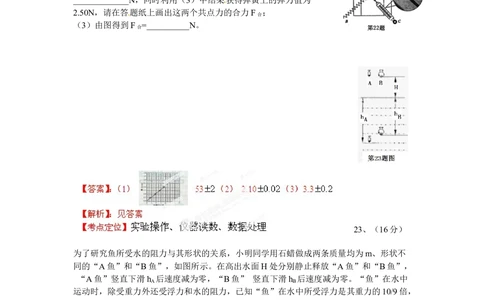

第3页 | 共8页22、（10分）在“探究求合力的方法”实验中，现有木板、白纸、图钉、橡皮筋、细绳套
和一把弹簧秤、
（1）为完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如下表
[
来源:学|科|网Z|X|X|K]
用作图法求得该弹簧的劲度系数k =_________________N/m；
（2）某次实验中，弹簧的指针位置如图所示，其读数为
_____________N，同时利用（3）中结果获得弹簧上的弹力值为
2.50N，请在答题纸上画出这两个共点力的合力F ；
合
（3）由图得到F =__________N。
合
23、（16分）
为了研究鱼所受水的阻力与其形状的关系，小明同学用石蜡做成两条质量均为m、形状不
同的“A鱼”和“B鱼”，如图所示。在高出水面H 处分别静止释放“A鱼”和“B鱼”，
“A鱼”竖直下滑h 后速度减为零，“B鱼” 竖直下滑h 后速度减为零。“鱼”在水中
A B
运动时，除受重力外还受浮力和水的阻力，已知“鱼”在水中所受浮力是其重力的10/9倍，
重力加速度为g，“鱼”运动的位移远大于“鱼”的长度。假设“鱼”运动时所受水的阻
力恒定，空气阻力不计。求：
（1）“A鱼”入水瞬间的速度V ；
A1
（2）“A鱼”在水中运动时所受阻力f ；
A
（3）“A鱼”与“B鱼” 在水中运动时所受阻力之比f ：f
A B
第4页 | 共8页由题得：
综合上述各式，得
⑥
24 、（20分）如图所示，二块水平放置、相距为d的长金属板接在电压可调的电源上。两
板之间的右侧区域存在方向垂直纸面向里的匀强磁场。将喷墨打印机的喷口靠近上板下表
面，从喷口连续不断喷出质量均为m、水平速度均为v、
0
带相等电荷量的墨滴。调节电源电压至U，墨滴在电场
区域恰能沿水平向右做匀速直线运动，进入电场、磁场共
存区域后，最终垂直打在下板的M点。
（1）判断墨滴所带电荷的种类，并求其电荷量；
（2）求磁感应强度B的值；
（3）现保持喷口方向不变，使其竖直下移到两板中间位置。为了使墨滴仍能到达下板M
点应将磁感应强度调至B'，则B'的大小为多少？
（3）根据题设，墨滴圆周运动轨迹如图，设圆周运动半径为 ,有
第5页 | 共8页[来源:Z*xx*k.Com]
⑦
由图示可得： ⑧
d/2
得： ⑨ d M
R’
联立②⑦⑨式可得：
【考点定位】带电粒子在电场、磁场中的应用
25、（22分）为了提高自行车夜间行驶的安全性，小明同学设
计了一种“闪烁”装置，如图所示，自行车后轮由半径
r=5.0╳10-2m的金属内圈、半径r=0.40m的金属内圈和绝缘辐条
1 2
构成。后轮的内、外圈之间等间隔地接有4根金属条，每根金属
条的中间均串联有一电阻值为R的小灯泡。在支架上装有磁铁，
形成了磁感应强度B=0.10T、方向垂直纸面向外的“扇形”匀强
磁场，其内半径为r、外半径为r、张角θ=π/6。后轮以角速度
1 2
ω=2π rad/s相对于转轴转动。若不计其它电阻，忽略磁场的边缘
效应。
（1）当金属条ab进入“扇形” 磁场时，求感应电动势E，并
指出ab上的电流方向；
（2）当金属条ab进入“扇形” 磁场时，画出“闪烁”装置的电路图；
（3）从金属条ab进入“扇形” 磁场开始，经计算画出轮子转一圈过程中，内圈与外圈之
第6页 | 共8页间电势差Uab-t图象；
（4）若选择的是“1.5V、0.3A”的小灯泡，该“闪烁”装置能否正常工作？有同学提出，
通过改变磁感应强度B、后轮外圈半径r、角速度ω和张角θ等物理量的大小，优化前同
2
学的设计方案，请给出你的评价。
25.【解析】
（1）金属条ab在磁场中切割磁感线运动，所构成的回路磁通量变化，设经过时间 ，磁
通量变化率为 ，由法拉第电磁感应定律得：
①
②
由①②两式并代入数据得： ③
根据右手定则（或愣次定律），可知感应电流方向为 。④
[来源:学科网ZXXK]
在T=1s内，金属条四次进出磁场，后三次与第一次一样。
由上面4式可画出如下图 图像
第7页 | 共8页(4)“闪烁“装置不能正常工作。（金属条的电动势远小于小灯泡的额定电压，因此无法正
常工作）
[来源:学科网]
B增大，E增大，但有限度
r 增大，E增大，但有限度
2
ω增大，E增大，但有限度
[来源:学*科*网Z*X*X*K]
θ增大，E不变。
【考点定位】电磁感应、电路、此题最后一问为开放性试题。
