专题 13 电路故障分析
知识点一 电路故障(若只有一处故障)
现象
实验电路图 故障（有且只有一处）
电压表 电流表
电流表被短接 有示数 无示数
电流表处断路 无示数 无示数
电压表被短接
无示数 有示数
电压表处断路
定值电阻被短接 无示数 有示数，且示数偏大
定值电阻处断路 有示数且接近电源电
无示数
电压表串联在电路中 压
滑动变阻器上面两个接移动滑片，电表示数不变，电压表示数接近
线柱接入电路 电源电压
滑动变阻器下面两个接
移动滑片，电表示数不变
线柱接入电路
知识点二、判断方法
1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。此时电
路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。
2.当电压表与导线并联时，电压表被短路，其读数为零。
3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电
器被短路。
4.用电流表、电压表或导线来检测故障
(1)电压表并联:有示数:并联部分以外通路，并联部分断路;
无示数:并联部分以外断路或并联部分短路。
(2)电流表并联:有示数:并联部分以外通路，并联部分断路;
无示数:并联部分以外断路或并联部分短路。
(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联
部分短路。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

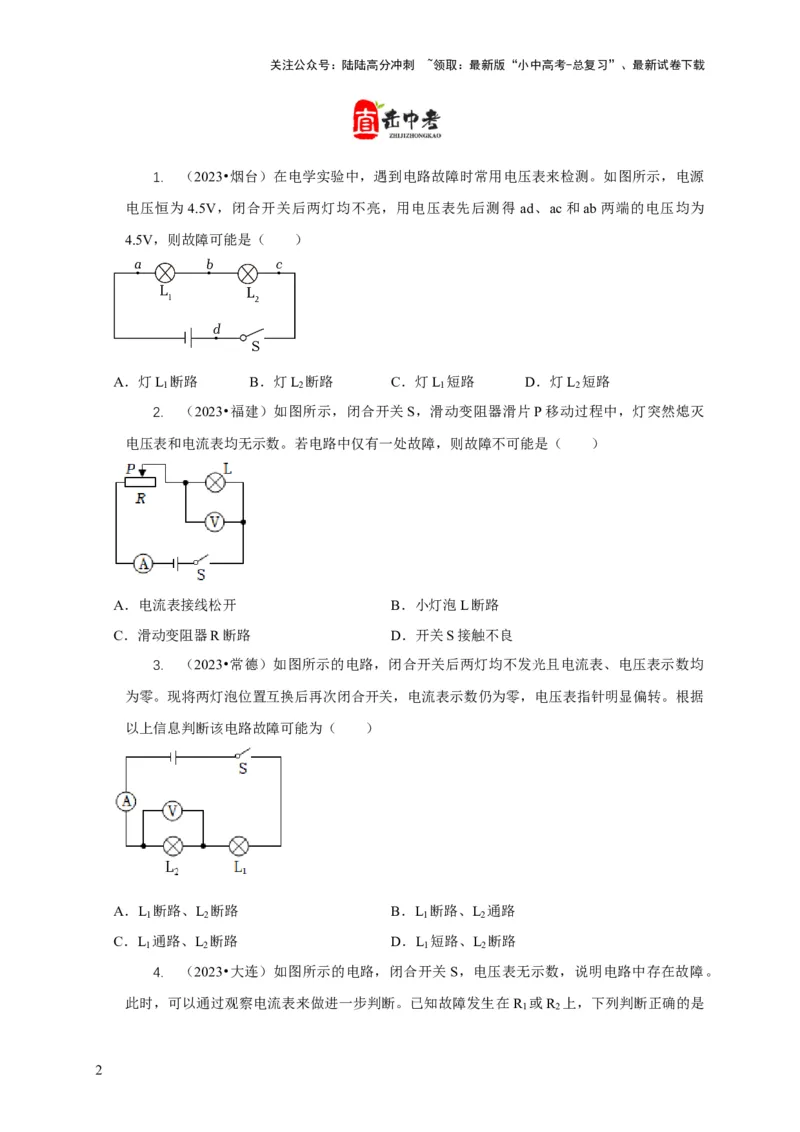

1. （2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源
电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得 ad、ac和ab两端的电压均为
4.5V，则故障可能是（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
2. （2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭
电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开 B．小灯泡L断路
C．滑动变阻器R断路 D．开关S接触不良
3. （2023•常德）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均
为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据
以上信息判断该电路故障可能为（ ）
A．L 断路、L 断路 B．L 断路、L 通路
1 2 1 2
C．L 通路、L 断路 D．L 短路、L 断路
1 2 1 2
4. （2023•大连）如图所示的电路，闭合开关 S，电压表无示数，说明电路中存在故障。
此时，可以通过观察电流表来做进一步判断。已知故障发生在R 或R 上，下列判断正确的是
1 2
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（ ）

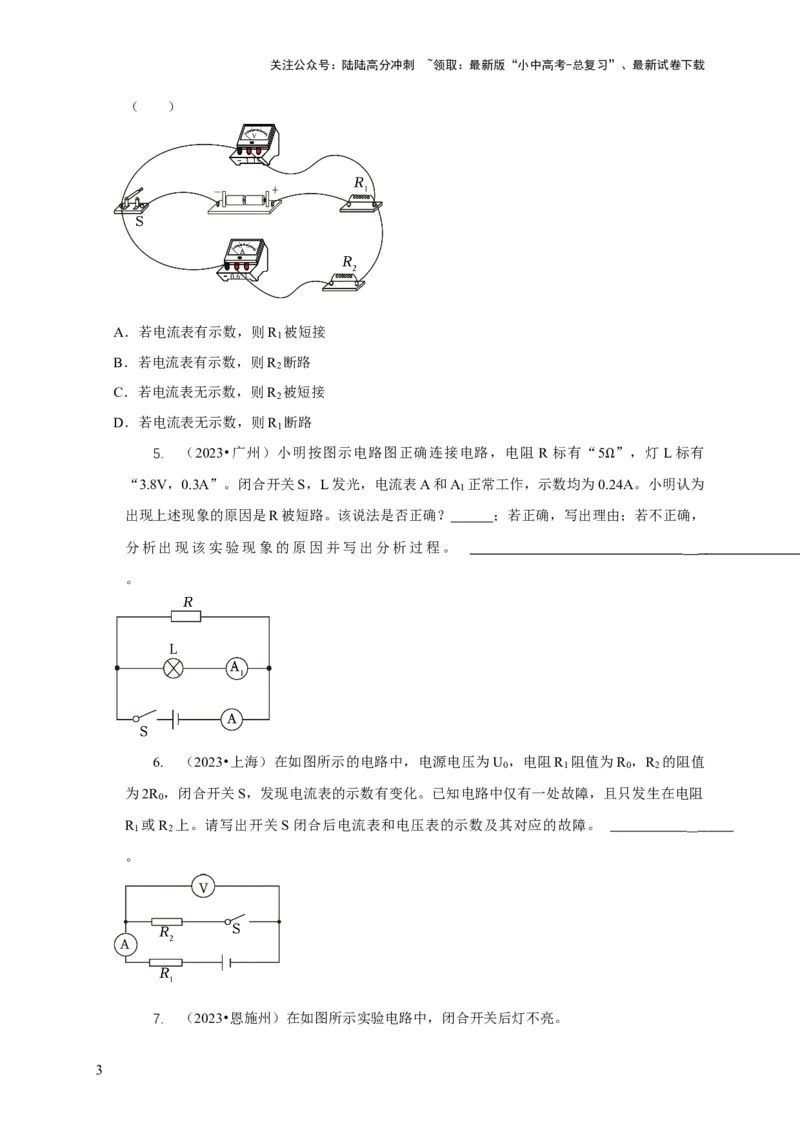

A．若电流表有示数，则R 被短接
1
B．若电流表有示数，则R 断路
2
C．若电流表无示数，则R 被短接
2
D．若电流表无示数，则R 断路
1
5. （2023•广州）小明按图示电路图正确连接电路，电阻 R标有“5 ”，灯L标有
“3.8V，0.3A”。闭合开关S，L发光，电流表A和A 正常工作，示数均为0Ω.24A。小明认为
1
出现上述现象的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，
分析出现该实验现象的原因并写出分析过程。
。
6. （2023•上海）在如图所示的电路中，电源电压为U ，电阻R 阻值为R ，R 的阻值
0 1 0 2
为2R ，闭合开关S，发现电流表的示数有变化。已知电路中仅有一处故障，且只发生在电阻
0
R
1
或R
2
上。请写出开关S闭合后电流表和电压表的示数及其对应的故障。
。
7. （2023•恩施州）在如图所示实验电路中，闭合开关后灯不亮。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

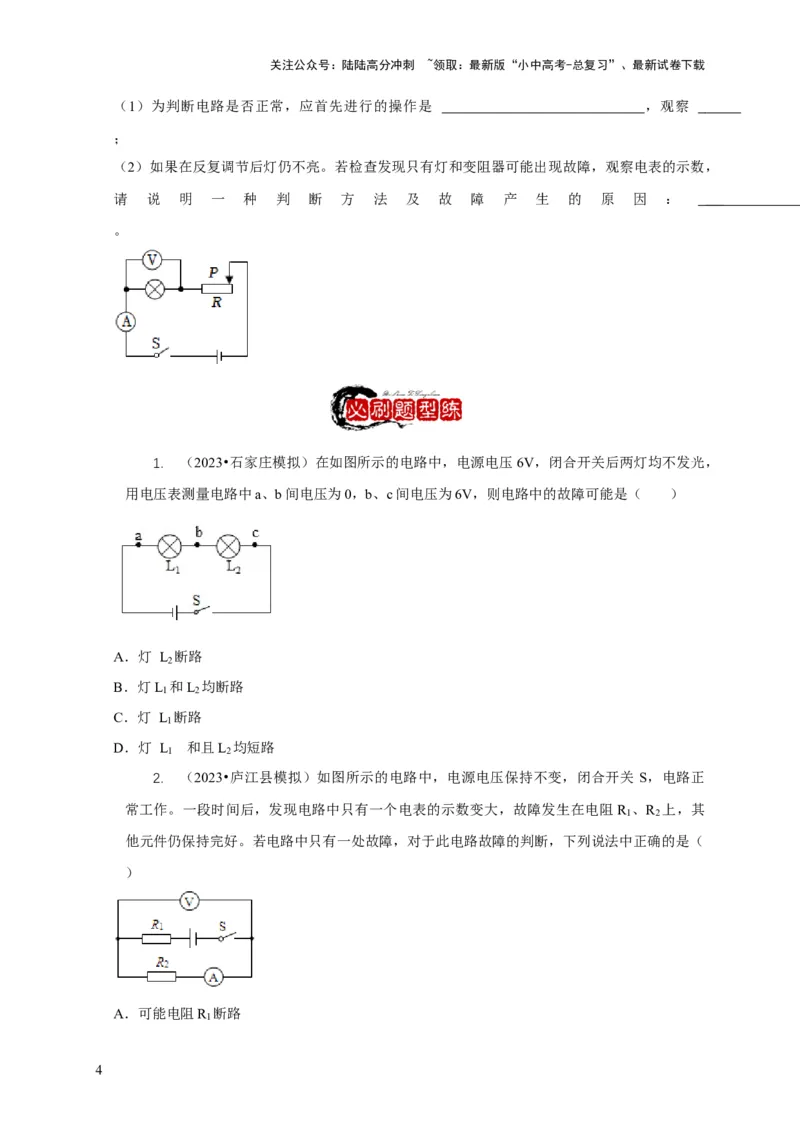

（1）为判断电路是否正常，应首先进行的操作是 ，观察
；
（2）如果在反复调节后灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，
请 说 明 一 种 判 断 方 法 及 故 障 产 生 的 原 因 ：
。
1. （2023•石家庄模拟）在如图所示的电路中，电源电压 6V，闭合开关后两灯均不发光，
用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（ ）
A．灯 L 断路
2
B．灯L 和L 均断路
1 2
C．灯 L 断路
1
D．灯 L 和且L 均短路
1 2
2. （2023•庐江县模拟）如图所示的电路中，电源电压保持不变，闭合开关 S，电路正
常工作。一段时间后，发现电路中只有一个电表的示数变大，故障发生在电阻 R 、R 上，其
1 2
他元件仍保持完好。若电路中只有一处故障，对于此电路故障的判断，下列说法中正确的是（
）
A．可能电阻R 断路
1
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

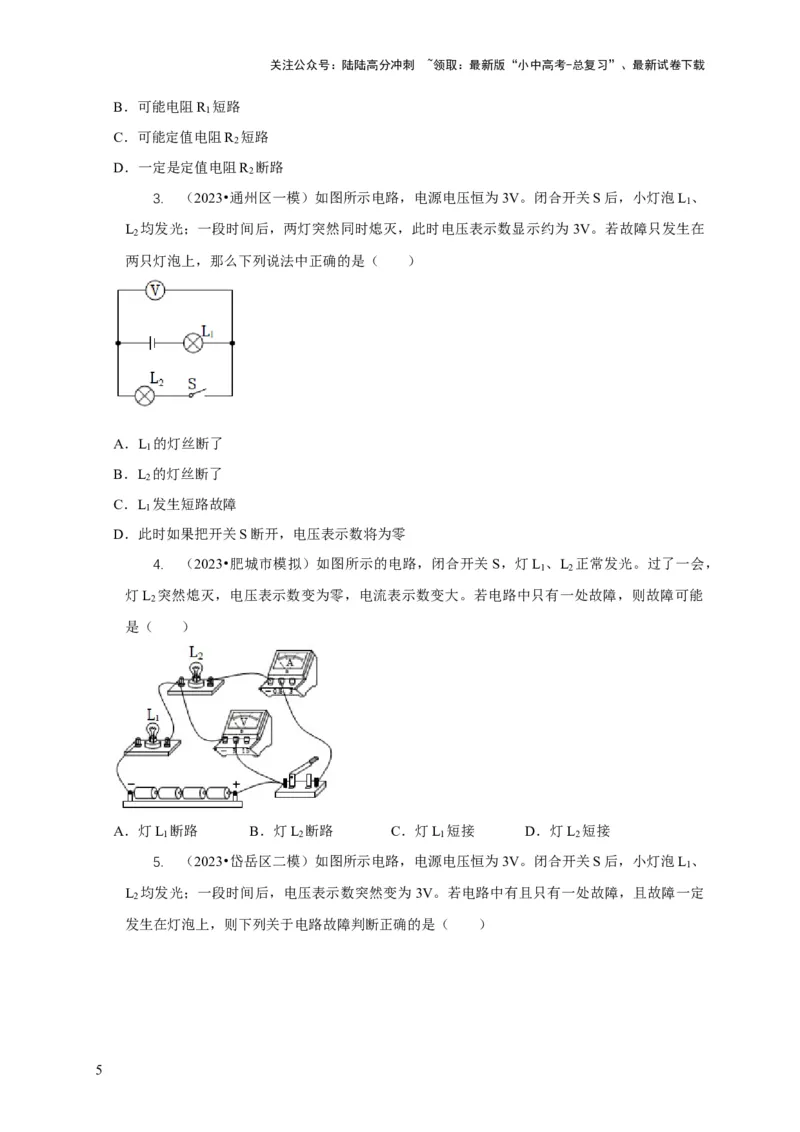

B．可能电阻R 短路
1
C．可能定值电阻R 短路
2
D．一定是定值电阻R 断路
2
3. （2023•通州区一模）如图所示电路，电源电压恒为3V。闭合开关S后，小灯泡L 、
1
L 均发光；一段时间后，两灯突然同时熄灭，此时电压表示数显示约为 3V。若故障只发生在
2
两只灯泡上，那么下列说法中正确的是（ ）
A．L 的灯丝断了
1
B．L 的灯丝断了
2
C．L 发生短路故障
1
D．此时如果把开关S断开，电压表示数将为零
4. （2023•肥城市模拟）如图所示的电路，闭合开关S，灯L 、L 正常发光。过了一会，
1 2
灯L 突然熄灭，电压表示数变为零，电流表示数变大。若电路中只有一处故障，则故障可能
2
是（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短接 D．灯L 短接
1 2 1 2
5. （2023•岱岳区二模）如图所示电路，电源电压恒为3V。闭合开关S后，小灯泡L 、
1
L 均发光；一段时间后，电压表示数突然变为3V。若电路中有且只有一处故障，且故障一定
2
发生在灯泡上，则下列关于电路故障判断正确的是（ ）
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

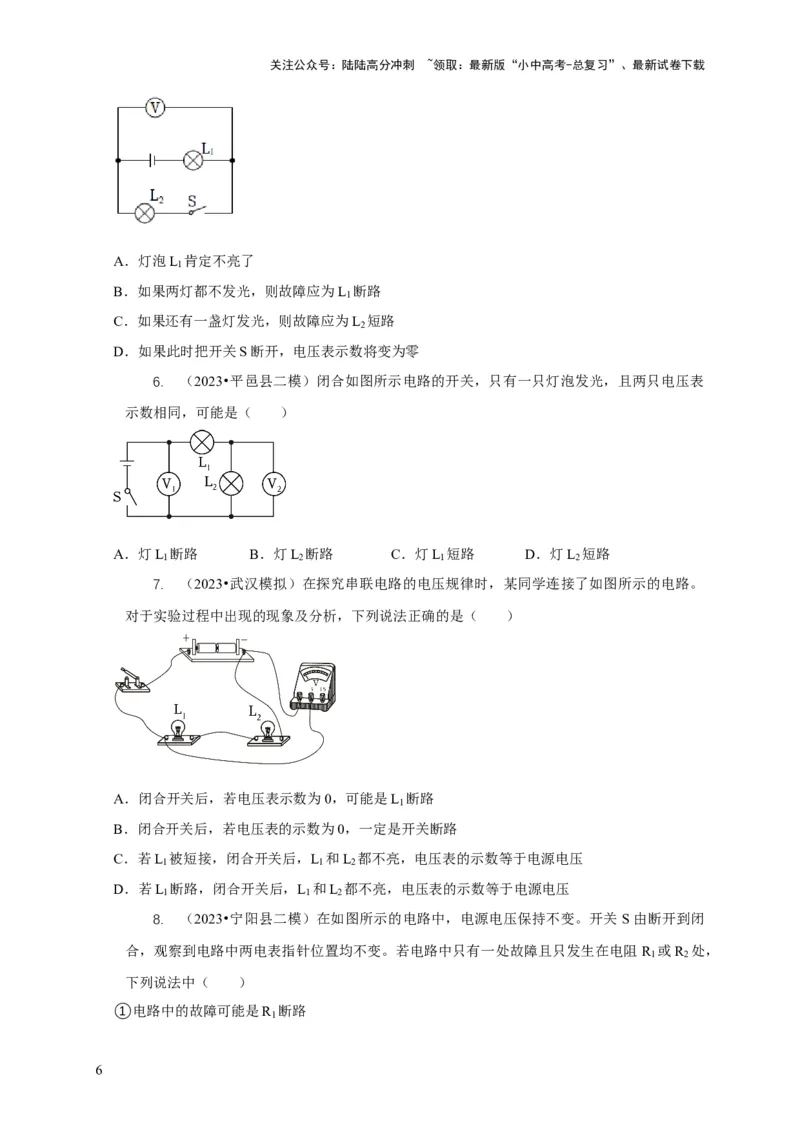

A．灯泡L 肯定不亮了
1
B．如果两灯都不发光，则故障应为L 断路
1
C．如果还有一盏灯发光，则故障应为L 短路
2
D．如果此时把开关S断开，电压表示数将变为零
6. （2023•平邑县二模）闭合如图所示电路的开关，只有一只灯泡发光，且两只电压表
示数相同，可能是（ ）
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
7. （2023•武汉模拟）在探究串联电路的电压规律时，某同学连接了如图所示的电路。
对于实验过程中出现的现象及分析，下列说法正确的是（ ）
A．闭合开关后，若电压表示数为0，可能是L 断路
1
B．闭合开关后，若电压表的示数为0，一定是开关断路
C．若L 被短接，闭合开关后，L 和L 都不亮，电压表的示数等于电源电压
1 1 2
D．若L 断路，闭合开关后，L 和L 都不亮，电压表的示数等于电源电压
1 1 2
8. （2023•宁阳县二模）在如图所示的电路中，电源电压保持不变。开关 S由断开到闭
合，观察到电路中两电表指针位置均不变。若电路中只有一处故障且只发生在电阻 R 或R 处，
1 2
下列说法中（ ）
①电路中的故障可能是R 断路
1
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

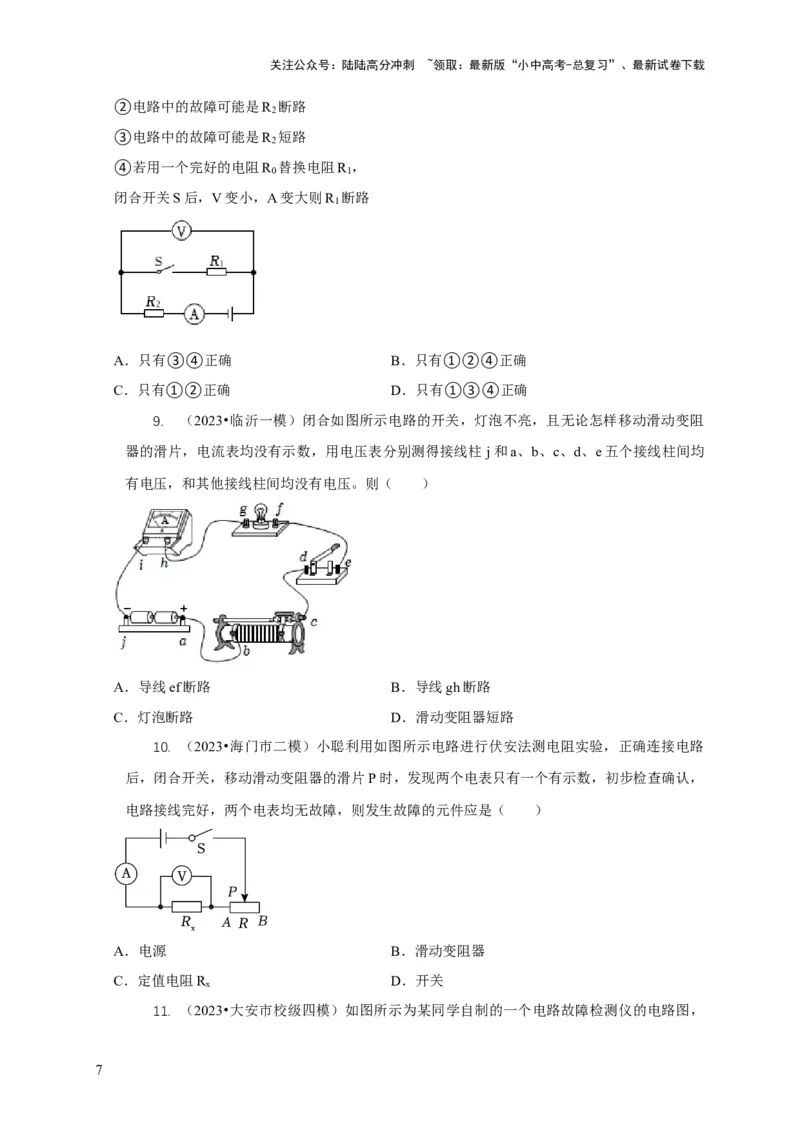

②电路中的故障可能是R 断路
2
③电路中的故障可能是R 短路
2
④若用一个完好的电阻R 替换电阻R ，
0 1
闭合开关S后，V变小，A变大则R 断路
1
A．只有③④正确 B．只有①②④正确
C．只有①②正确 D．只有①③④正确
9. （2023•临沂一模）闭合如图所示电路的开关，灯泡不亮，且无论怎样移动滑动变阻
器的滑片，电流表均没有示数，用电压表分别测得接线柱 j和a、b、c、d、e五个接线柱间均
有电压，和其他接线柱间均没有电压。则（ ）
A．导线ef断路 B．导线gh断路
C．灯泡断路 D．滑动变阻器短路
10. （2023•海门市二模）小聪利用如图所示电路进行伏安法测电阻实验，正确连接电路
后，闭合开关，移动滑动变阻器的滑片P时，发现两个电表只有一个有示数，初步检查确认，
电路接线完好，两个电表均无故障，则发生故障的元件应是（ ）
A．电源 B．滑动变阻器
C．定值电阻Rₓ D．开关
11. （2023•大安市校级四模）如图所示为某同学自制的一个电路故障检测仪的电路图，
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
若1和2之间接一灯泡，则电流表、电压表均有示数；若 1和2之间接一导线，则电流表有示
数，电压表 （选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电
压表 （选填“有”或“无”）示数。
12. （2023•普陀区二模）在如图所示的电路中，电源电压为U 保持不变，电阻R 和R
0 1 2
的阻值均为R 。闭合开关S，电压表示数不变，电路中仅有一处故障且只发生在电阻R 、R
0 1 2
上。结合以上信息，若在电路中再添加一个检测小灯判断故障，则可行的是 。
A.在MN两点间并联一个检测小灯L
B.在NQ两点间并联一个检测小灯L
请写出接入检测小灯 L 后的操作，电表示数情况和检测小灯的发光情况及对应的故障
。
13. （2023•铁锋区三模）如图甲所示，电源电压保持不变，闭合开关 S后，两灯均发光
（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示
数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 ；在如图乙所
示的电路中，电源电压6V，R ＝12 ，电压表量程为0～15V，电流表A量程为0～3A、A 量
1 1
程为0～0.6A，闭合开关S，R 连入电Ω 路的阻值最小为 。
2
Ω
14. （2023•杨浦区三模）在如图所示电路中，电源电压为U 不变，闭合开关S，灯L正
0
常发光。一段时间后，灯L熄灭，已知电路中仅有一处故障，且只发生在灯L、电阻R上。
①用一个阻值与R相同且完好的定值电阻R′替换电阻R，发现灯L仍不发光，可知故障一定
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

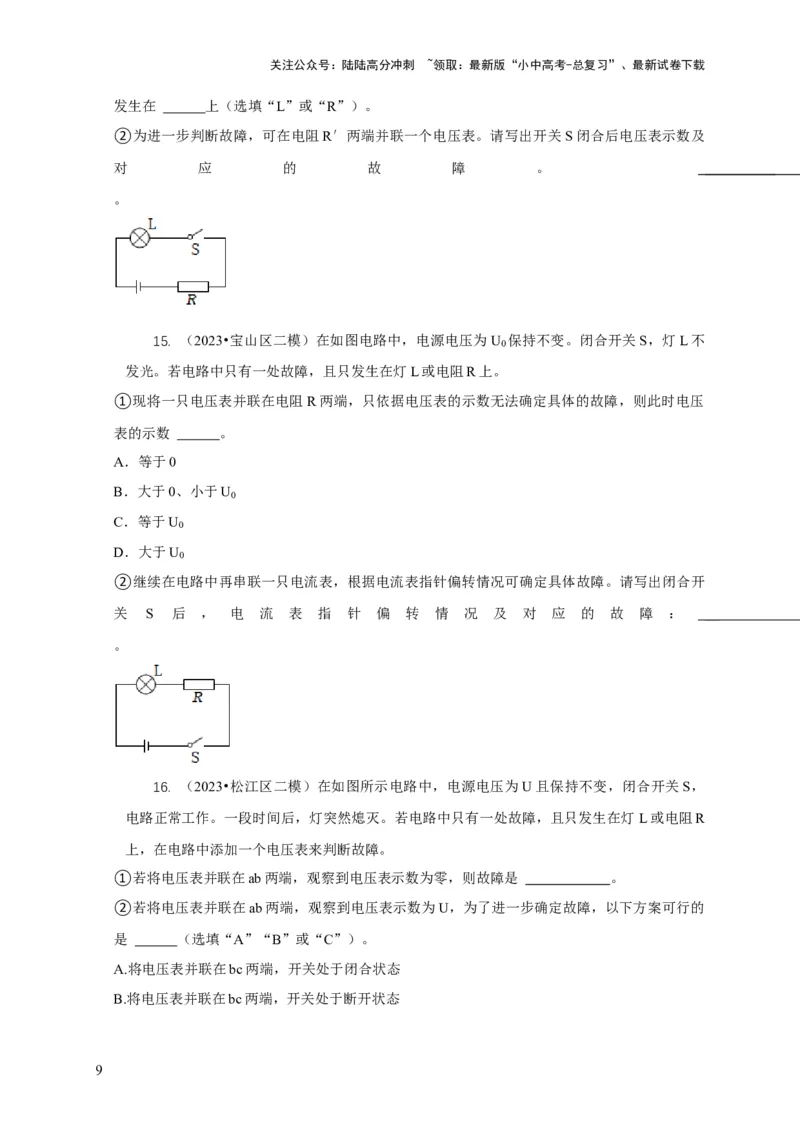

发生在 上（选填“L”或“R”）。
②为进一步判断故障，可在电阻R′两端并联一个电压表。请写出开关S闭合后电压表示数及
对 应 的 故 障 。
。
15. （2023•宝山区二模）在如图电路中，电源电压为U 保持不变。闭合开关S，灯L不
0
发光。若电路中只有一处故障，且只发生在灯L或电阻R上。
①现将一只电压表并联在电阻R两端，只依据电压表的示数无法确定具体的故障，则此时电压
表的示数 。
A．等于0
B．大于0、小于U
0
C．等于U
0
D．大于U
0
②继续在电路中再串联一只电流表，根据电流表指针偏转情况可确定具体故障。请写出闭合开
关 S 后 ， 电 流 表 指 针 偏 转 情 况 及 对 应 的 故 障 ：
。
16. （2023•松江区二模）在如图所示电路中，电源电压为U且保持不变，闭合开关S，
电路正常工作。一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R
上，在电路中添加一个电压表来判断故障。
①若将电压表并联在ab两端，观察到电压表示数为零，则故障是 。
②若将电压表并联在ab两端，观察到电压表示数为U，为了进一步确定故障，以下方案可行的
是 （选填“A”“B”或“C”）。
A.将电压表并联在bc两端，开关处于闭合状态
B.将电压表并联在bc两端，开关处于断开状态
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C.将电压表并联在bd两端，开关处于断开状态
写 出 所 选 方 案 下 ， 电 压 表 的 示 数 情 况 及 其 对 应 的 故 障 ：
。
17. （2023•闵行区二模）在如图所示的电路中，电源电压保持不变，闭合开关 S，电路
正常工作。一段时间后观察到电压表示数变大。若电路中仅有一处故障，且只发生在电阻 R
1
或R 上。
2
①电路中可能存在的故障是 。
②现用完好的变阻器R 替换电阻R ，闭合开关，移动滑片使变阻器阻值减小。请指出不同故障
0 1
下，移动滑片时电压表示数的变化情况
。
18. （2023•罗湖区校级模拟）如图所示电路中，由于接线柱接触不良导致电路发生了断
路故障。若电路中仅有一处故障，且只发生在电阻R 、R 上。现通过接入一个电表来判断故
1 2
障。
①应选择如下方案 。
A.将一个电流表接入到Q点
B.将一个电压表接入到QM之间
C.将一个电压表接入到MN之间
②请写出选择方案后，闭合开关 S 后的操作、电表的示数变化情况及其对应的故障：
。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

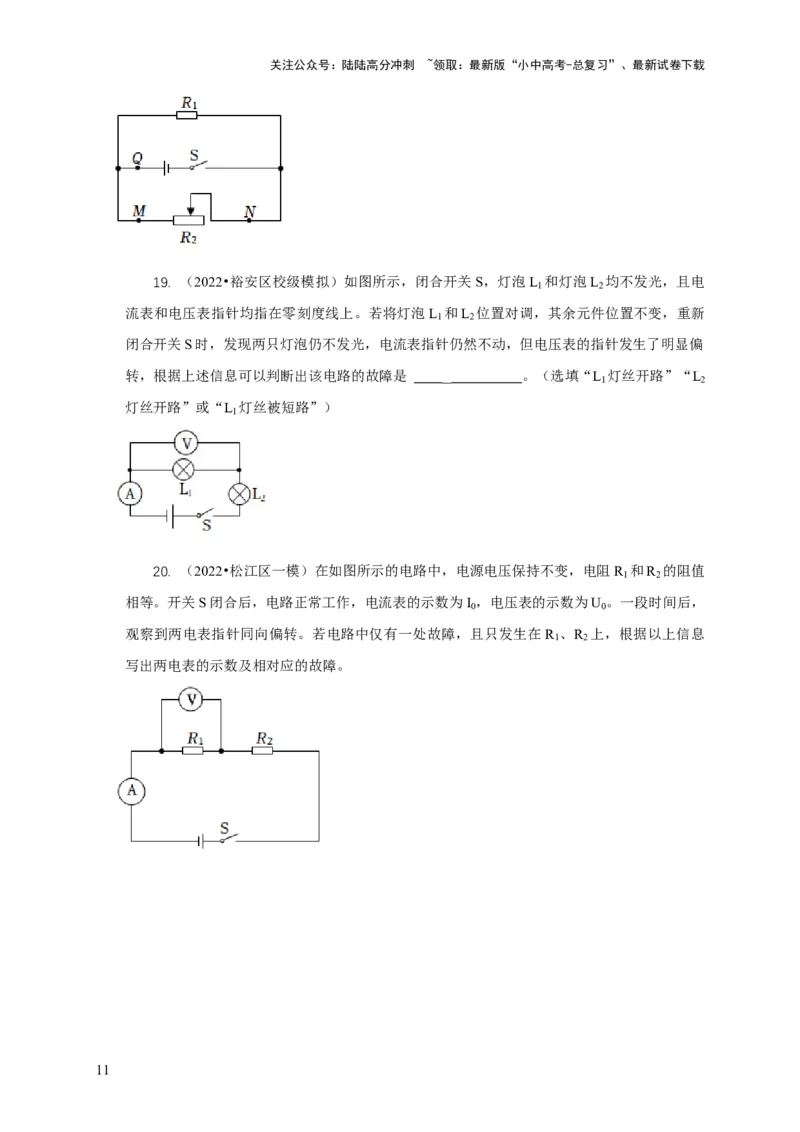

19. （2022•裕安区校级模拟）如图所示，闭合开关S，灯泡L 和灯泡L 均不发光，且电
1 2
流表和电压表指针均指在零刻度线上。若将灯泡L 和L 位置对调，其余元件位置不变，重新
1 2
闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏
转，根据上述信息可以判断出该电路的故障是 。（选填“L
1
灯丝开路”“L
2
灯丝开路”或“L 灯丝被短路”）
1
20. （2022•松江区一模）在如图所示的电路中，电源电压保持不变，电阻R 和R 的阻值
1 2
相等。开关S闭合后，电路正常工作，电流表的示数为I ，电压表的示数为U 。一段时间后，
0 0
观察到两电表指针同向偏转。若电路中仅有一处故障，且只发生在R 、R 上，根据以上信息
1 2
写出两电表的示数及相对应的故障。
