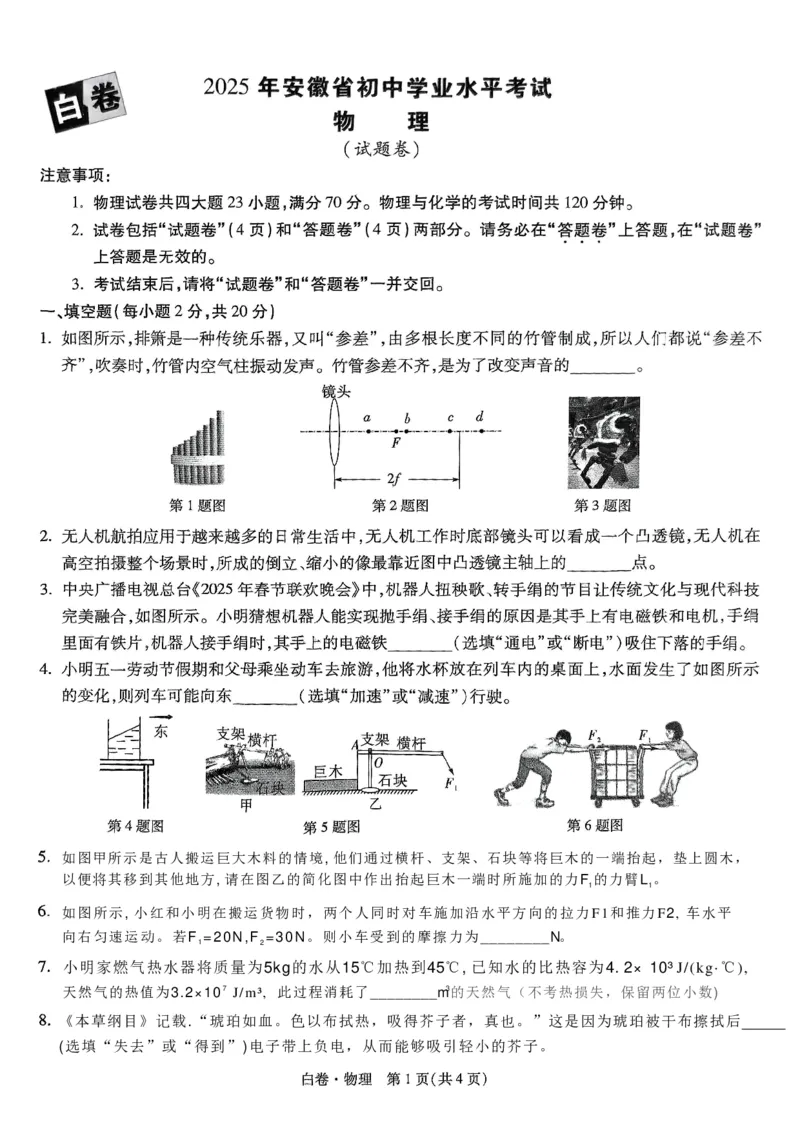

如图甲所示是古人搬运巨大木料的情境,他们通过横杆、支架、石块等将巨木的一端抬起，垫上圆木，
以便将其移到其他地方,请在图乙的简化图中作出抬起巨木一端时所施加的力F 的力臂L 。
1 1
如图所示,小红和小明在搬运货物时，两个人同时对车施加沿水平方向的拉力F1和推力F2, 车水平
向右匀速运动。若F =20N,F =30N。则小车受到的摩擦力为________N。
1 2
小明家燃气热水器将质量为5kg的水从15℃加热到45℃,已知水的比热容为4.2×10³J/(kg·℃),
天然气的热值为3.2×107 J/m³, 此过程消耗了________m3的天然气（不考热损失，保留两位小数)
《本草纲目》记载.“琥珀如血。色以布拭热，吸得芥子者，真也。”这是因为琥珀被干布擦拭后
(选填“失去”或“得到”)电子带上负电，从而能够吸引轻小的芥子。项目式学习小组利用废旧物品制作候鸟越冬小屋，并为其设计了既可发热供暖、也可照明的电路，

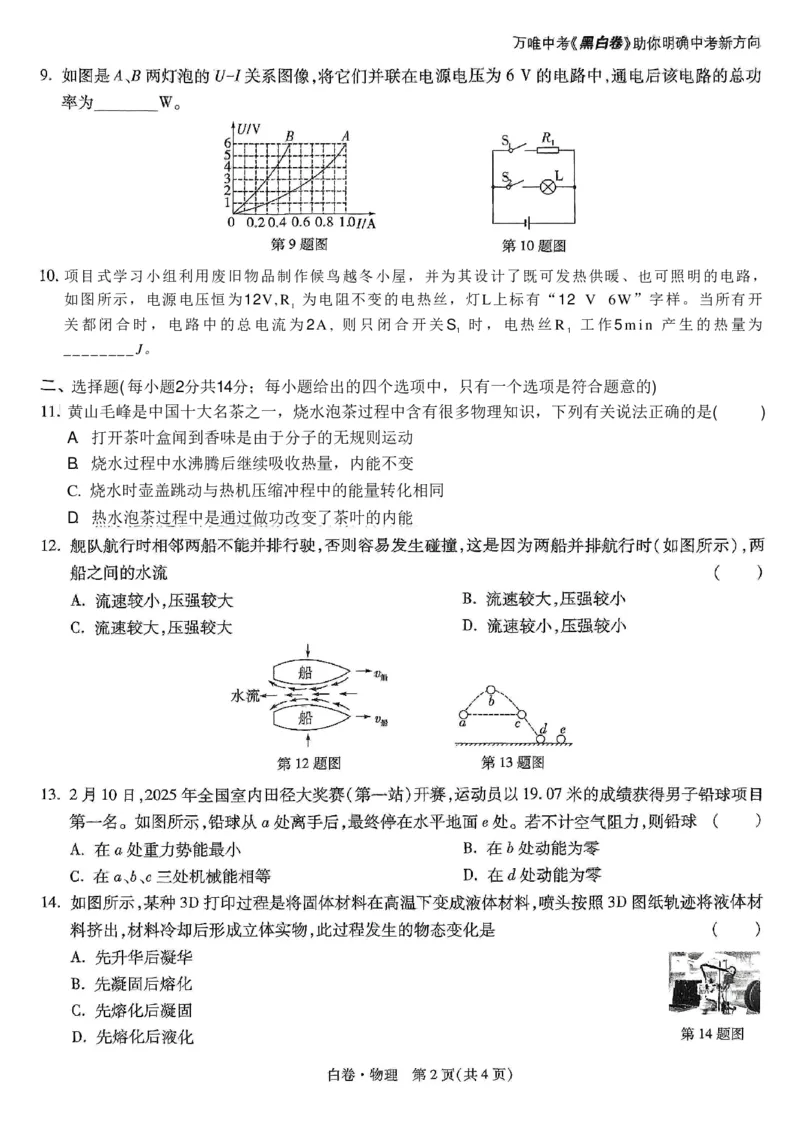

如图所示，电源电压恒为12V,R 为电阻不变的电热丝，灯L上标有“12 V 6W”字样。当所有开
1
关都闭合时，电路中的总电流为2A, 则只闭合开关S 时，电热丝R 工作5min 产生的热量为
1 1
________J。
选择题(每小题2分共14分；每小题给出的四个选项中，只有一个选项是符合题意的)
黄山毛峰是中国十大名茶之一，烧水泡茶过程中含有很多物理知识，下列有关说法正确的是( )
A. 打开茶叶盒闻到香味是由于分子的无规则运动
B. 烧水过程中水沸腾后继续吸收热量，内能不变
C. 烧水时壶盖跳动与热机压缩冲程中的能量转化相同

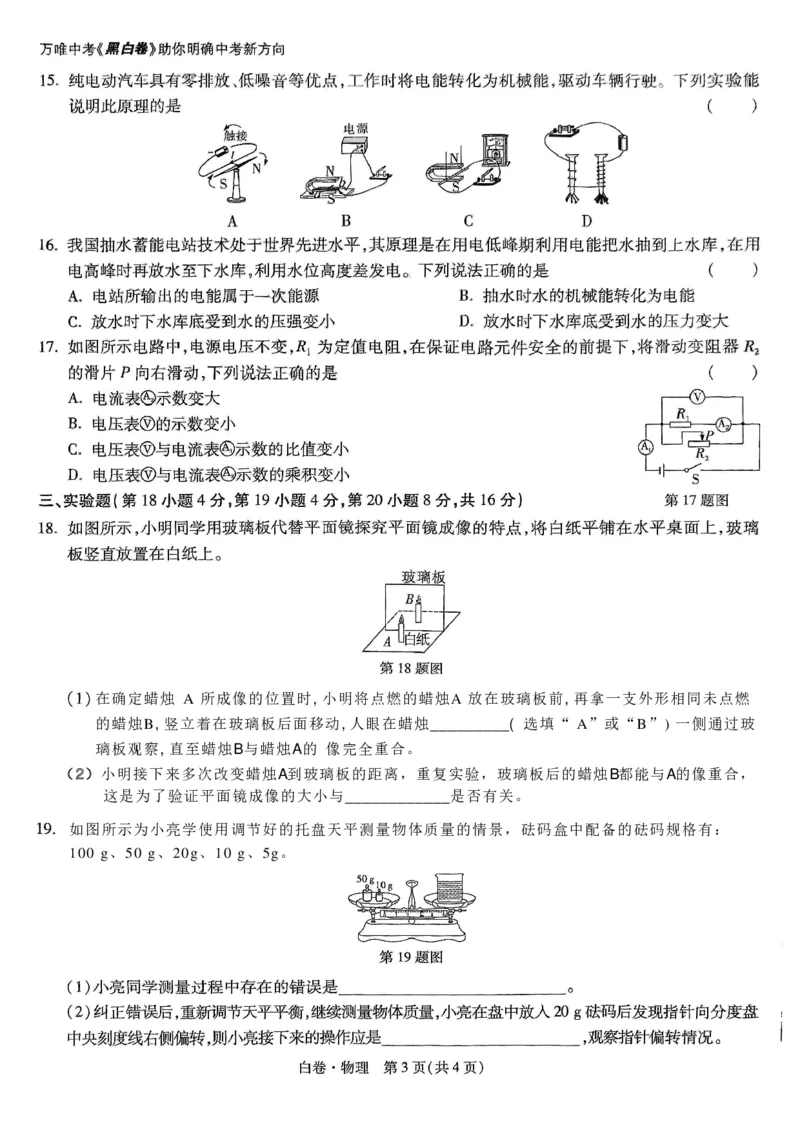

D. 热水泡茶过程中是通过做功改变了茶叶的内能在确定蜡烛 A 所成像的位置时,小明将点燃的蜡烛A 放在玻璃板前,再拿一支外形相同未点燃
的蜡烛B,竖立着在玻璃板后面移动,人眼在蜡烛_________( 选填“ A”或“B”) 一侧通过玻
璃板观察,直至蜡烛B与蜡烛A的 像完全重合。
（2）小明接下来多次改变蜡烛A到玻璃板的距离，重复实验，玻璃板后的蜡烛B都能与A的像重合，
这是为了验证平面镜成像的大小与____________是否有关。
如图所示为小亮学使用调节好的托盘天平测量物体质量的情景，砝码盒中配备的砝码规格有：

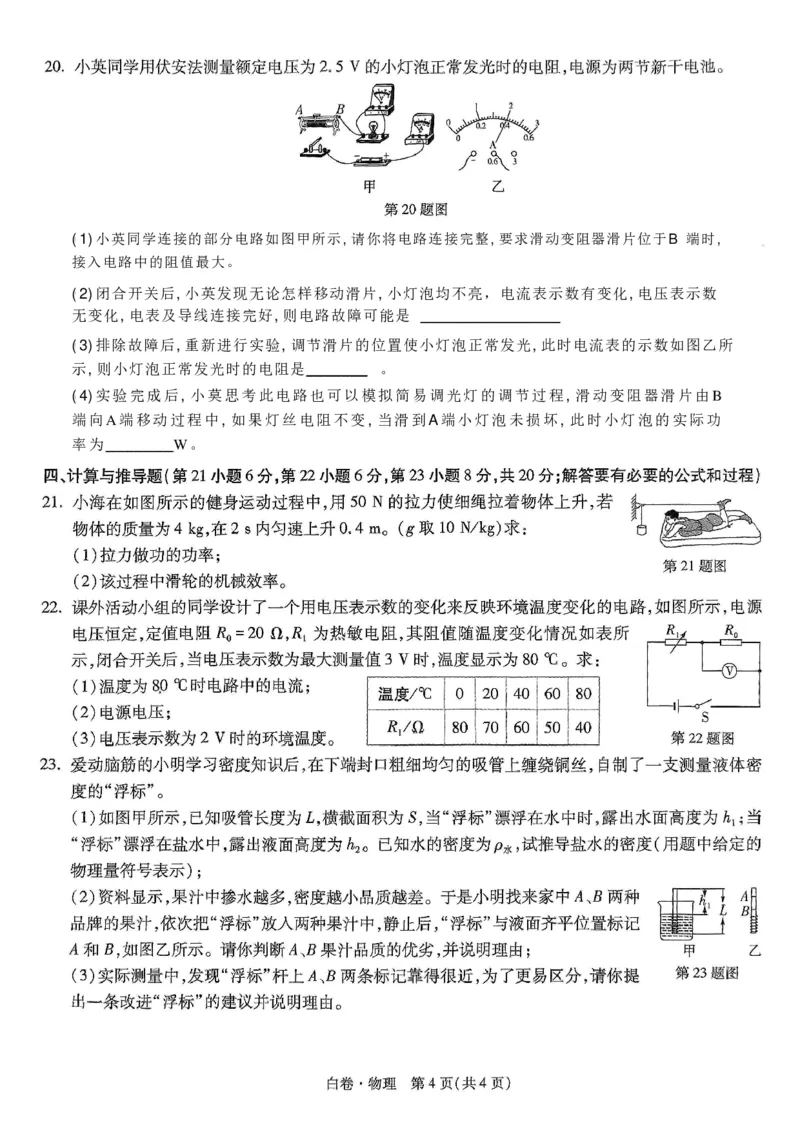

100 g、50 g、20g、10 g、5g。(1)小英同学连接的部分电路如图甲所示,请你将电路连接完整,要求滑动变阻器滑片位于B 端时,
接入电路中的阻值最大。
(2)闭合开关后,小英发现无论怎样移动滑片,小灯泡均不亮，电流表示数有变化,电压表示数
无变化,电表及导线连接完好,则电路故障可能是 ___ _____________
(3)排除故障后,重新进行实验,调节滑片的位置使小灯泡正常发光,此时电流表的示数如图乙所
示,则小灯泡正常发光时的电阻是_______Ω。
(4)实验完成后,小莫思考此电路也可以模拟简易调光灯的调节过程,滑动变阻器滑片由B
端向A端移动过程中,如果灯丝电阻不变,当滑到A端小灯泡未损坏,此时小灯泡的实际功
率为_______W。
