2017 年全国高考统一物理试卷（新课标Ⅲ）
一、选择题：本题共 8小题，每小题 6分，共 48分．在每小题给出的四个选项
中，第 1～5 题只有一项符合题目要求，第 6～7 题有多项符合题目要求．全
部选对的得 6分，选对但不全的得 3分，有选错的得 0分．
1．（6分）2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验
室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道（可视
为圆轨道）运行．与天宫二号单独运行相比，组合体运行的（ ）
A．周期变大 B．速率变大
C．动能变大 D．向心加速度变大

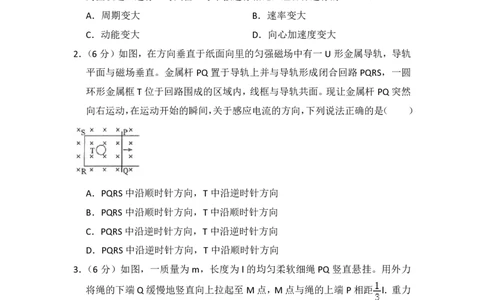

2．（6分）如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨
平面与磁场垂直。金属杆 PQ 置于导轨上并与导轨形成闭合回路 PQRS，一圆
环形金属框T位于回路围成的区域内，线框与导轨共面。现让金属杆PQ突然
向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是（ ）
A．PQRS中沿顺时针方向，T 中沿逆时针方向
B．PQRS 中沿顺时针方向，T中沿顺时针方向
C．PQRS中沿逆时针方向，T中沿逆时针方向
D．PQRS中沿逆时针方向，T中沿顺时针方向
3．（6 分）如图，一质量为 m，长度为 l 的均匀柔软细绳 PQ 竖直悬挂。用外力
将绳的下端Q 缓慢地竖直向上拉起至M点，M点与绳的上端P相距 l．重力
加速度大小为g。在此过程中，外力做的功为（ ）
A． mgl B． mgl C． mgl D． mgl
第1页 | 共8页4．（6 分）一根轻质弹性绳的两端分别固定在水平天花板上相距 80cm 的两点上，
弹性绳的原长也为80cm。将一钩码挂在弹性绳的中点，平衡时弹性绳的总长
度为 100cm；再将弹性绳的两端缓慢移至天花板上的同一点，则弹性绳的总
长度变为（弹性绳的伸长始终处于弹性限度内）（ ）
A．86cm B．92cm C．98cm D．104cm
5．（6 分）如图，在磁感应强度大小为 B 的匀强磁场中，两长直导线 P 和 Q 垂
0
直于纸面固定放置，两者之间的距离为l。在两导线中均通有方向垂直于纸面
向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。如
果让 P 中的电流反向、其他条件不变，则 a 点处磁感应强度的大小为（ ）
A．0 B． B C． B D．2B
0 0 0
6．（6 分）在光电效应实验中，分别用频率为 v 、v 的单色光 a、b 照射到同种
a b
金属上，测得相应的遏止电压分别为 U 和 U 、光电子的最大初动能分别为
a b
E 和E ，h为普朗克常量。下列说法正确的是（ ）
ka kb
A．若v ＞v ，则一定有U ＜U
a b a b
B．若v ＞v ，则一定有E ＞E
a b ka kb
C．若U ＜U ，则一定有E ＜E
a b ka kb
D．若v ＞v ，则一定有hv ﹣E ＞hv ﹣E
a b a ka b kb
7．（6 分）一质量为 2kg 的物块在合外力 F 的作用下从静止开始沿直线运动。F
随时间t变化的图线如图所示，则（ ）
A．t=1s 时物块的速率为1m/s
B．t=2s时物块的动量大小为4kg•m/s
C．t=3s时物块的动量大小为5kg•m/s
第2页 | 共8页D．t=4s时物块的速度为零
8．（6分）一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图
所示，三点的电势分别为10V、17V、26V．下列说法正确的是（ ）
A．电场强度的大小为2.5V/cm
B．坐标原点处的电势为1 V
C．电子在a点的电势能比在b 点的低7eV
D．电子从b 点运动到c点，电场力做功为9eV
二、非选择题（共 4小题，满分 47分）
9．（6分）某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴（横轴
为x轴，纵轴为y轴，最小刻度表示1mm）的纸贴在桌面上，如图（a）所示。
将橡皮筋的一端Q 固定在y轴上的B点（位于图示部分除外），另一端P位于
y轴上的A点时，橡皮筋处于原长。
（1）用一只测力计将橡皮筋的 P 端沿 y 轴从 A 点拉至坐标原点 O，此时拉力 F
的大小可由测力计读出。测力计的示数如图（b）所示，F 的大小为
N。
（2）撤去（1）中的拉力，橡皮筋 P 端回到 A 点；现使用两个测力计同时拉橡
皮筋，再次将P端拉至O点，此时观察到两个拉力分别沿图（a）中两条虚线
所示的方向，由测力计的示数读出两个拉力的大小分别为 F =4.2N 和 F =5.6N。
1 2
（i）用 5mm 长度的线段表示 1N 的力，以 O 点为作用点，在图（a）中画出力
F 、F 的图示，然后按平行四边形定则画出它们的合力F ；
1 2 合
（ii）F 的大小为 N，F 与拉力F 的夹角的正切值为 。
合 合
若 F 与拉力 F 的大小及方向的偏差均在实验所允许的误差范围之内，则该实验
合
验证了力的平行四边形定则。

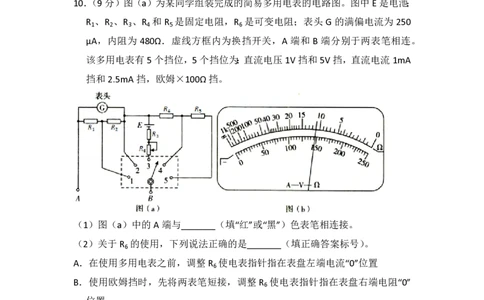

第3页 | 共8页10．（9分）图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；
R 、R 、R 、R 和 R 是固定电阻，R 是可变电阻；表头 G 的满偏电流为 250
1 2 3 4 5 6
μA，内阻为 480Ω．虚线方框内为换挡开关，A 端和 B 端分别于两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA
挡和2.5mA挡，欧姆×100Ω挡。
（1）图（a）中的A端与 （填“红”或“黑”）色表笔相连接。
（2）关于R 的使用，下列说法正确的是 （填正确答案标号）。
6
A．在使用多用电表之前，调整R 使电表指针指在表盘左端电流“0”位置
6
B．使用欧姆挡时，先将两表笔短接，调整 R 使电表指针指在表盘右端电阻“0”
6
位置
C．使用电流挡时，调整R 使电表指针尽可能指在表盘右端电流最大位置
6
（3）根据题给条件可得R +R = Ω，R = Ω。
1 2 4
（4）某次测量时该多用电表指针位置如图（b）所示。若此时 B 端是与“1”连接
的，则多用电表读数为 ；若此时B端是与“3”相连的，则读数为 ；
若此时 B 端是与“5”相连的，则读数为 。（结果均保留 3 为有效数字）
第4页 | 共8页11．（12分）如图，空间存在方向垂直于纸面（xOy平面）向里的磁场。在x≥0
区域，磁感应强度的大小为B ；x＜0区域，磁感应强度的大小为λB （常数λ
0 0
＞1）。一质量为 m、电荷量为 q（q＞0）的带电粒子以速度 v 从坐标原点 O
0
沿 x 轴正向射入磁场，此时开始计时，当粒子的速度方向再次沿 x 轴正向时，
求（不计重力）
（1）粒子运动的时间；
（2）粒子与O 点间的距离。
12．（20分）如图，两个滑块A和B的质量分别为m =1kg 和m =5kg，放在静止
A B
于水平地面上的木板的两端，两者与木板间的动摩擦因数均为 μ =0.5；木板
1
的质量为m=4kg，与地面间的动摩擦因数为μ =0.1．某时刻 A、B两滑块开始
2
相向滑动，初速度大小均为 v =3m/s。A、B 相遇时，A 与木板恰好相对静止。
0
设最大静摩擦力等于滑动摩擦力，取重力加速度大小g=10m/s2．求
（1）B与木板相对静止时，木板的速度；
（2）A、B 开始运动时，两者之间的距离。
[物理--选修 3-3]（15分）
13．（5分）如图，一定质量的理想气体从状态a出发，经过等容过程ab 到达状
态 b，再经过等温过程 bc 到达状态 c，最后经等压过程 ca 回到状态 a．下列
第5页 | 共8页说法正确的是（ ）
A．在过程ab中气体的内能增加
B．在过程ca 中外界对气体做功
C．在过程ab 中气体对外界做功
D．在过程bc中气体从外界吸收热量
E．在过程ca中气体从外界吸收热量
14．（10 分）一种测量稀薄气体压强的仪器如图（a）所示，玻璃泡M的上端和
下端分别连通两竖直玻璃细管 K 和 K ．K 长为 l，顶端封闭，K 上端与待测
1 2 1 2
气体连通；M下端经橡皮软管与充有水银的容器R连通．开始测量时，M与
K 相通；逐渐提升 R，直到 K 中水银面与 K 顶端等高，此时水银已进入 K ，
2 2 1 1
且 K 中水银面比顶端低 h，如图（b）所示．设测量过程中温度、与 K 相通
1 2
的待测气体的压强均保持不变．已知 K 和 K 的内径均为 d，M 的容积为 V ，
1 2 0
水银的密度为ρ，重力加速度大小为g．求：
（i）待测气体的压强；
（ii）该仪器能够测量的最大压强．
第6页 | 共8页[物理--选修 3-4]（15分）
15．如图，一列简谐横波沿 x 轴正方向传播，实线为 t=0 时的波形图，虚线为
t=0.5s时的波形图．已知该简谐波的周期大于0.5s．关于该简谐波，下列说法
正确的是（ ）
A．波长为2 m
B．波速为6 m/s
C．频率为1.5Hz
D．t=1s时，x=1m处的质点处于波峰
E．t=2s时，x=2m 处的质点经过平衡位置
16．如图，一半径为R的玻璃半球，O点是半球的球心，虚线OO′表示光轴（过
球心 O 与半球底面垂直的直线）．已知玻璃的折射率为 1.5．现有一束平行光
垂直入射到半球的底面上，有些光线能从球面射出（不考虑被半球的内表面
反射后的光线）．求：
（i）从球面射出的光线对应的入射光线到光轴距离的最大值；
（ii）距光轴 的入射光线经球面折射后与光轴的交点到O点的距离．
第7页 | 共8页第8页 | 共8页
