17.4 欧姆定律在串、并联电路中的应用
一、单选题

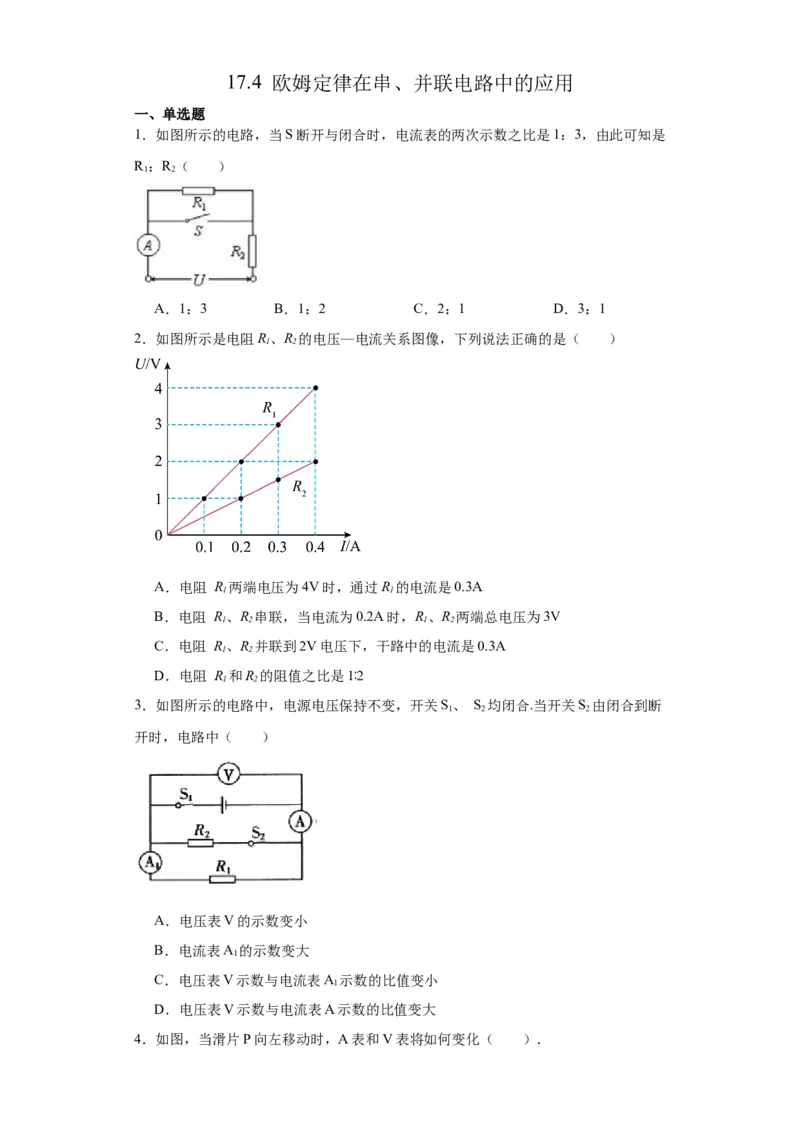

1．如图所示的电路，当S断开与闭合时，电流表的两次示数之比是1：3，由此可知是
R ：R （ ）
1 2
A．1：3 B．1：2 C．2：1 D．3：1

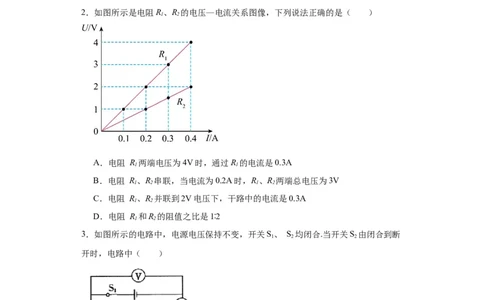

2．如图所示是电阻R、R 的电压—电流关系图像，下列说法正确的是（ ）
1 2
A．电阻 R 两端电压为4V时，通过R 的电流是0.3A
1 1
B．电阻 R、R 串联，当电流为0.2A时，R、R 两端总电压为3V
1 2 1 2
C．电阻 R、R 并联到2V电压下，干路中的电流是0.3A
1 2
D．电阻 R 和R 的阻值之比是1∶2
1 2
3．如图所示的电路中，电源电压保持不变，开关S、 S 均闭合.当开关S 由闭合到断
1 2 2
开时，电路中（ ）
A．电压表V的示数变小
B．电流表A 的示数变大
1
C．电压表V示数与电流表A 示数的比值变小
1
D．电压表V示数与电流表A示数的比值变大

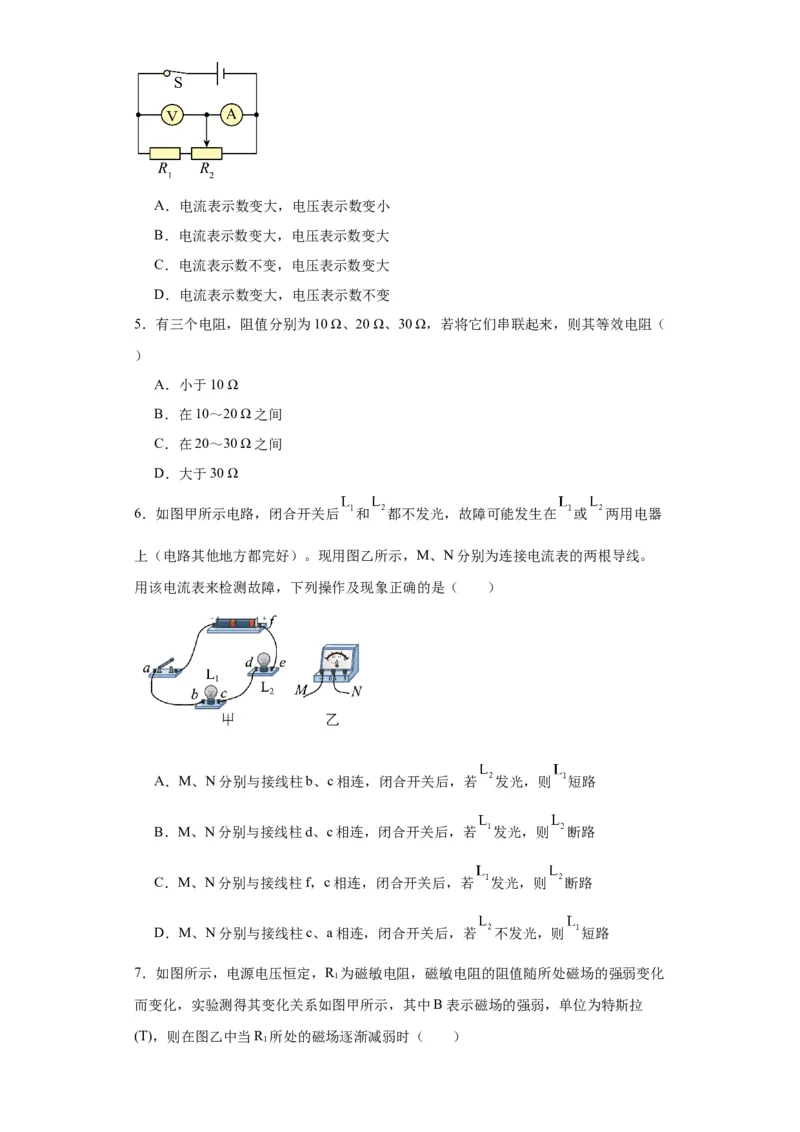

4．如图，当滑片P向左移动时，A表和V表将如何变化（ ）．A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数不变，电压表示数变大
D．电流表示数变大，电压表示数不变
5．有三个电阻，阻值分别为10 Ω、20 Ω、30 Ω，若将它们串联起来，则其等效电阻（
）
A．小于10 Ω
B．在10～20 Ω之间
C．在20～30 Ω之间
D．大于30 Ω
6．如图甲所示电路，闭合开关后 和 都不发光，故障可能发生在 或 两用电器
上（电路其他地方都完好）。现用图乙所示，M、N分别为连接电流表的两根导线。
用该电流表来检测故障，下列操作及现象正确的是（ ）
A．M、N分别与接线柱b、c相连，闭合开关后，若 发光，则 短路
B．M、N分别与接线柱d、c相连，闭合开关后，若 发光，则 断路
C．M、N分别与接线柱f，c相连，闭合开关后，若 发光，则 断路
D．M、N分别与接线柱c、a相连，闭合开关后，若 不发光，则 短路

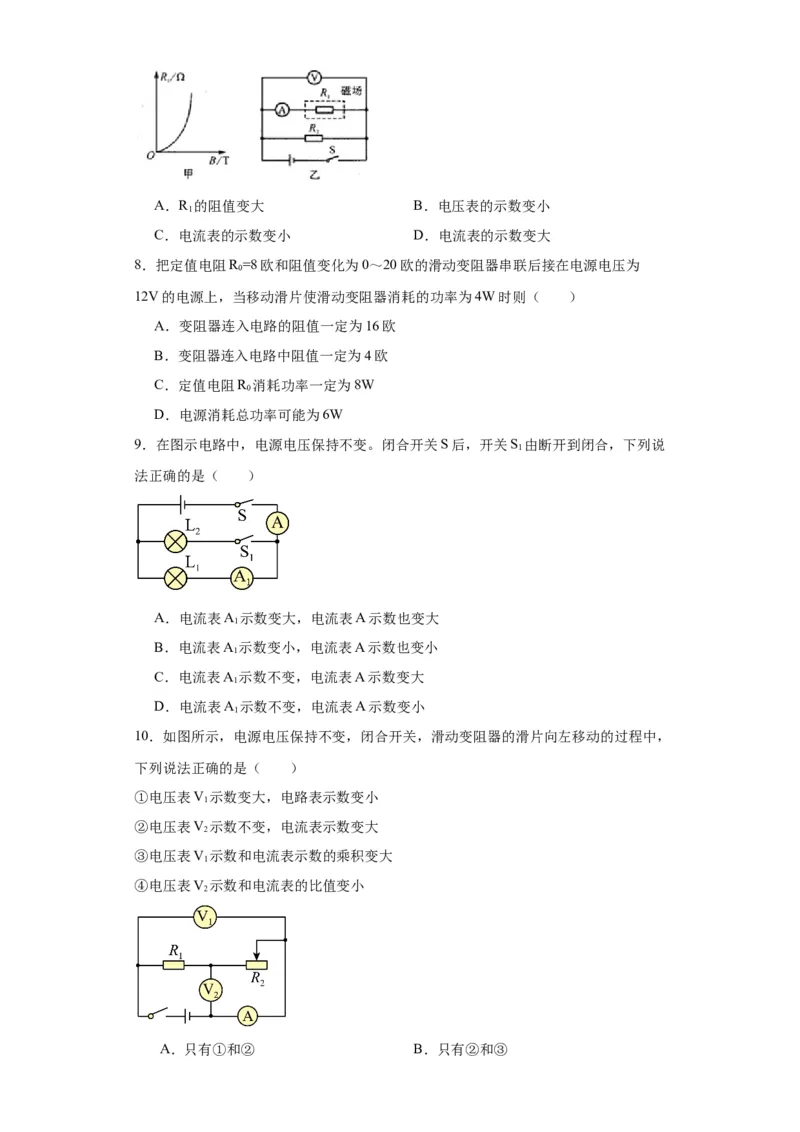

7．如图所示，电源电压恒定，R 为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化
1
而变化，实验测得其变化关系如图甲所示，其中B表示磁场的强弱，单位为特斯拉
(T)，则在图乙中当R 所处的磁场逐渐减弱时（ ）
1A．R 的阻值变大 B．电压表的示数变小
1
C．电流表的示数变小 D．电流表的示数变大
8．把定值电阻R =8欧和阻值变化为0～20欧的滑动变阻器串联后接在电源电压为
0
12V的电源上，当移动滑片使滑动变阻器消耗的功率为4W时则（ ）
A．变阻器连入电路的阻值一定为16欧
B．变阻器连入电路中阻值一定为4欧
C．定值电阻R 消耗功率一定为8W
0
D．电源消耗总功率可能为6W

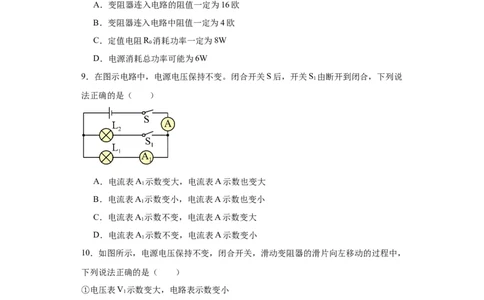

9．在图示电路中，电源电压保持不变。闭合开关S后，开关S 由断开到闭合，下列说
1
法正确的是（ ）
A．电流表A 示数变大，电流表A示数也变大
1
B．电流表A 示数变小，电流表A示数也变小
1
C．电流表A 示数不变，电流表A示数变大
1
D．电流表A 示数不变，电流表A示数变小
1
10．如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，
下列说法正确的是（ ）
①电压表V 示数变大，电路表示数变小
1
②电压表V 示数不变，电流表示数变大
2
③电压表V 示数和电流表示数的乘积变大
1
④电压表V 示数和电流表的比值变小
2
A．只有①和② B．只有②和③C．只有①和④ D．只有③和④
二、填空题

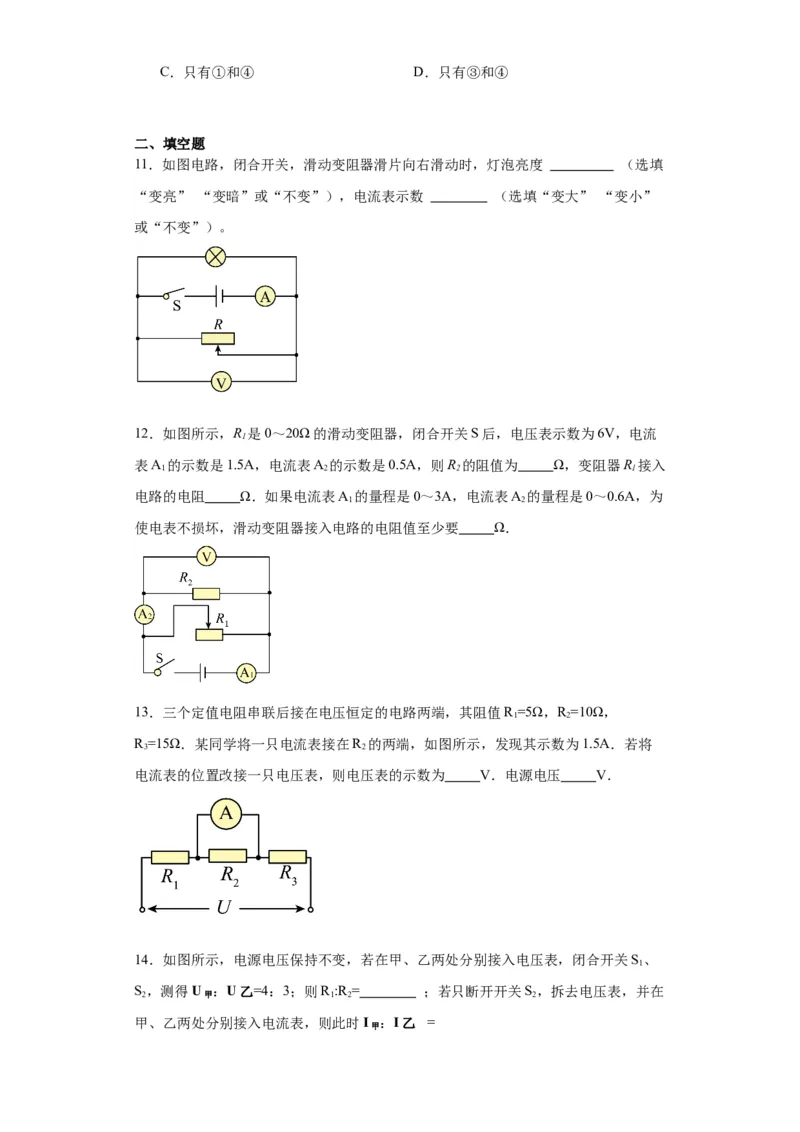

11．如图电路，闭合开关，滑动变阻器滑片向右滑动时，灯泡亮度 （选填
“变亮” “变暗”或“不变”），电流表示数 （选填“变大” “变小”
或“不变”）。

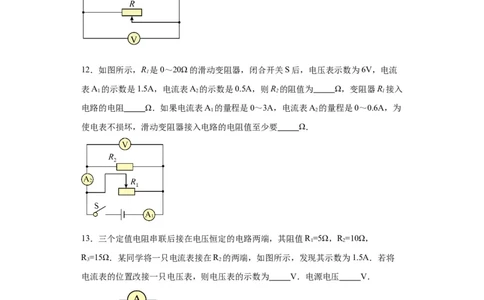

12．如图所示，R 是0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流
1
表A 的示数是1.5A，电流表A 的示数是0.5A，则R 的阻值为 Ω，变阻器R 接入
1 2 2 1
电路的电阻 Ω．如果电流表A 的量程是0～3A，电流表A 的量程是0～0.6A，为
1 2
使电表不损坏，滑动变阻器接入电路的电阻值至少要 Ω．
13．三个定值电阻串联后接在电压恒定的电路两端，其阻值R =5Ω，R =10Ω，
1 2
R =15Ω．某同学将一只电流表接在R 的两端，如图所示，发现其示数为1.5A．若将
3 2
电流表的位置改接一只电压表，则电压表的示数为 V．电源电压 V．
14．如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S、
1
S，测得U ：U乙=4：3；则R :R = ；若只断开开关S，拆去电压表，并在
2 甲 1 2 2
甲、乙两处分别接入电流表，则此时I ：I乙 =

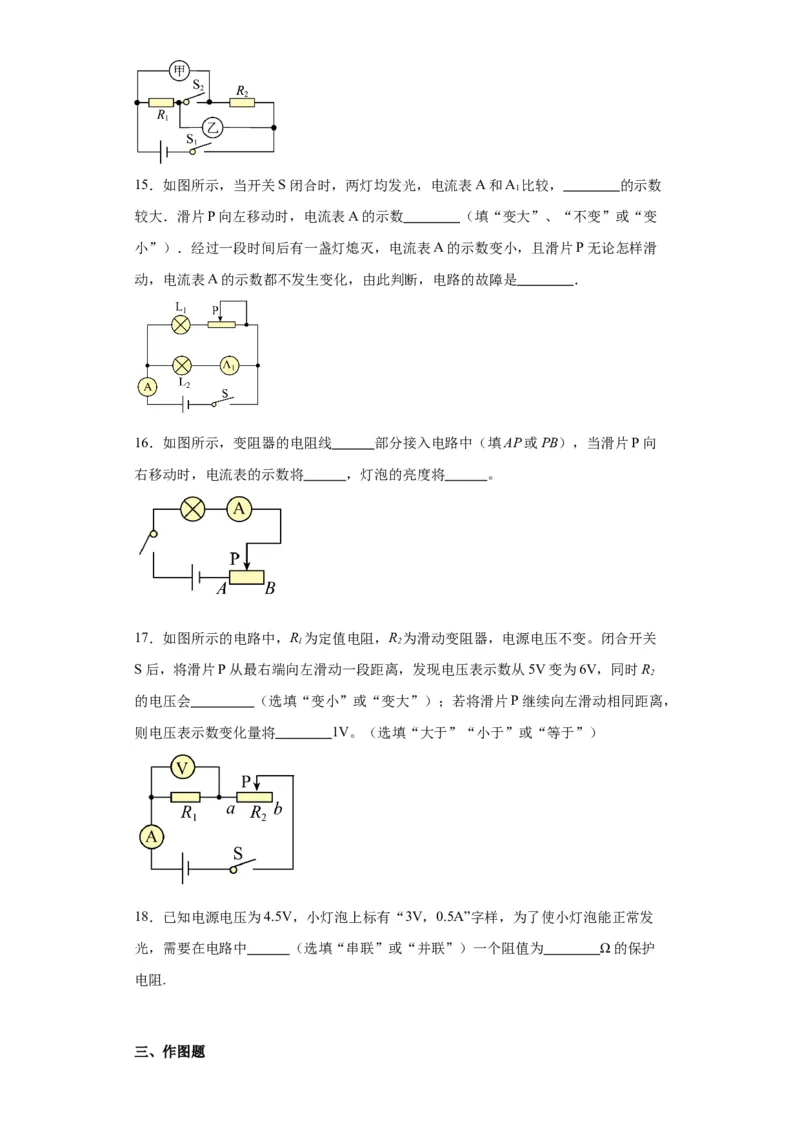

甲15．如图所示，当开关S闭合时，两灯均发光，电流表A和A 比较， 的示数
1
较大．滑片P向左移动时，电流表A的示数 （填“变大”、“不变”或“变
小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑
动，电流表A的示数都不发生变化，由此判断，电路的故障是 ．
16．如图所示，变阻器的电阻线 部分接入电路中（填AP或PB），当滑片P向
右移动时，电流表的示数将 ，灯泡的亮度将 。
17．如图所示的电路中，R 为定值电阻，R 为滑动变阻器，电源电压不变。闭合开关
1 2
S后，将滑片P从最右端向左滑动一段距离，发现电压表示数从5V变为6V，同时R
2
的电压会 （选填“变小”或“变大”）；若将滑片P继续向左滑动相同距离，
则电压表示数变化量将 1V。（选填“大于”“小于”或“等于”）
18．已知电源电压为4.5V，小灯泡上标有“3V，0.5A”字样，为了使小灯泡能正常发
光，需要在电路中 （选填“串联”或“并联”）一个阻值为 Ω的保护
电阻.

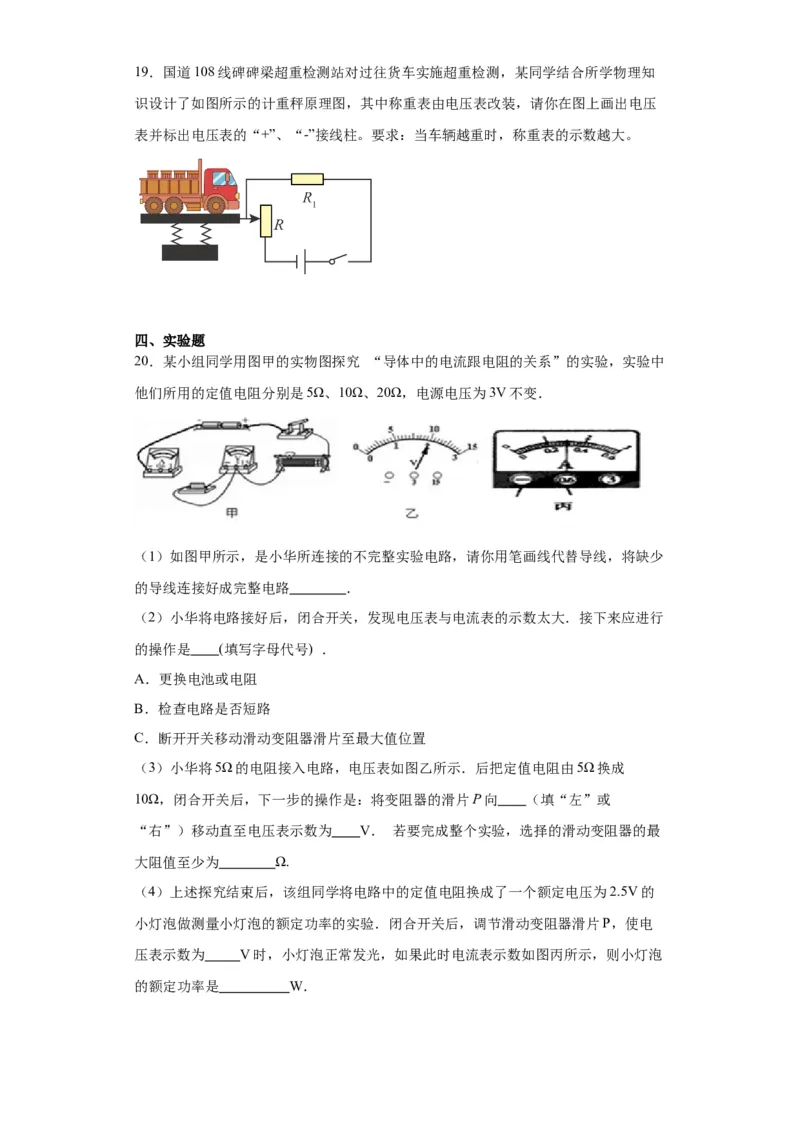

三、作图题19．国道108线碑碑梁超重检测站对过往货车实施超重检测，某同学结合所学物理知
识设计了如图所示的计重秤原理图，其中称重表由电压表改装，请你在图上画出电压
表并标出电压表的“+”、“-”接线柱。要求：当车辆越重时，称重表的示数越大。
四、实验题
20．某小组同学用图甲的实物图探究 “导体中的电流跟电阻的关系”的实验，实验中
他们所用的定值电阻分别是5Ω、10Ω、20Ω，电源电压为3V不变．
（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少
的导线连接好成完整电路 ．
（2）小华将电路接好后，闭合开关，发现电压表与电流表的示数太大．接下来应进行
的操作是 (填写字母代号) ．
A．更换电池或电阻
B．检查电路是否短路
C．断开开关移动滑动变阻器滑片至最大值位置
（3）小华将5Ω的电阻接入电路，电压表如图乙所示．后把定值电阻由5Ω换成
10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向 （填“左”或
“右”）移动直至电压表示数为 V． 若要完成整个实验，选择的滑动变阻器的最
大阻值至少为 Ω.
（4）上述探究结束后，该组同学将电路中的定值电阻换成了一个额定电压为2.5V的
小灯泡做测量小灯泡的额定功率的实验．闭合开关后，调节滑动变阻器滑片P，使电
压表示数为 V时，小灯泡正常发光，如果此时电流表示数如图丙所示，则小灯泡

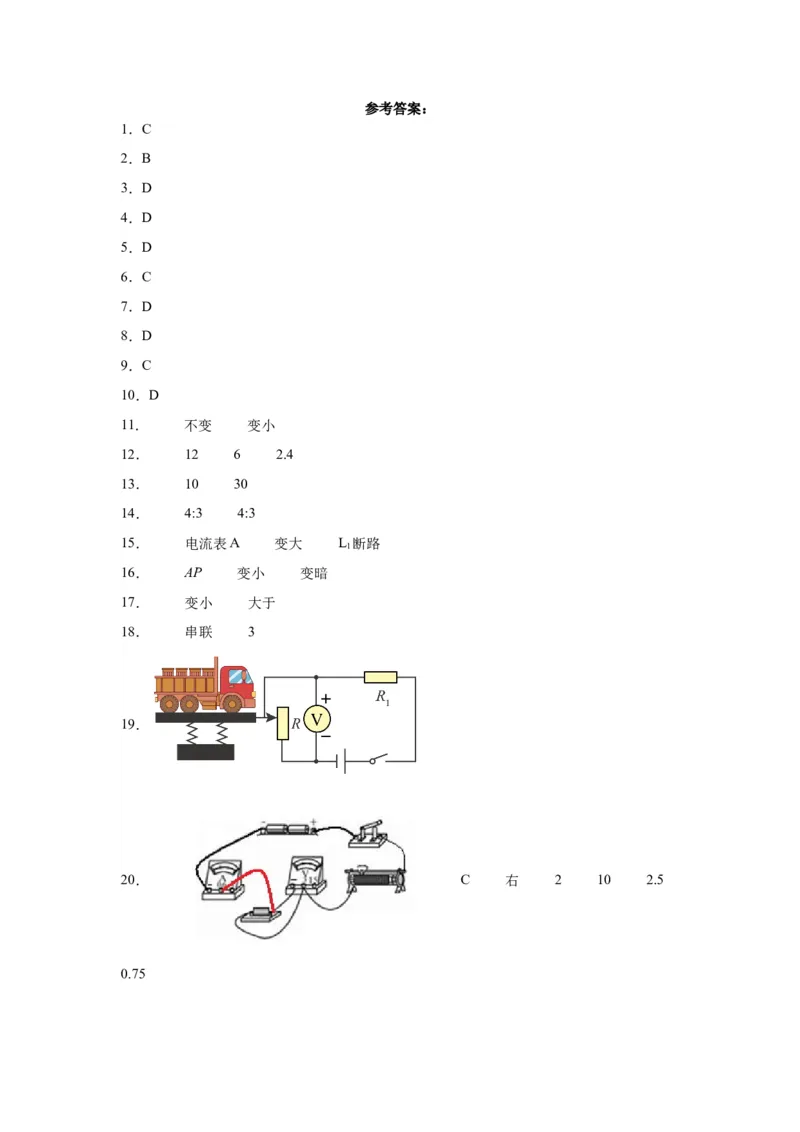

的额定功率是 W．参考答案：
1．C
2．B
3．D
4．D
5．D
6．C
7．D
8．D
9．C
10．D
11． 不变 变小
12． 12 6 2.4
13． 10 30
14． 4:3 4:3
15． 电流表A 变大 L 断路
1
16． AP 变小 变暗
17． 变小 大于
18． 串联 3
19．
20． C 右 2 10 2.5
0.75
