2024 年中考第三次模拟考试（徐州卷）
物理·全解全析
（考试时间：70分钟 试卷满分：80分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡
皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本题共10小题，每小题2分，共20分。每小题给出的选项中只有一个选项符合题意）

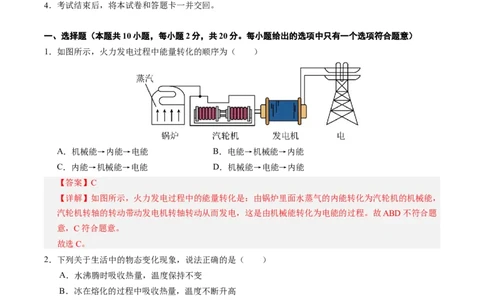

1．如图所示，火力发电过程中能量转化的顺序为（ ）
A．机械能→内能→电能 B．电能→机械能→内能
C．内能→机械能→电能 D．机械能→电能→内能
【答案】C
【详解】如图所示，火力发电过程中的能量转化是：由锅炉里面水蒸气的内能转化为汽轮机的机械能，
汽轮机转轴的转动带动发电机转轴转动从而发电，这是由机械能转化为电能的过程。故ABD不符合题
意，C符合题意。
故选C。
2．下列关于生活中的物态变化现象，说法正确的是（ ）
A．水沸腾时吸收热量，温度保持不变
B．冰在熔化的过程中吸收热量，温度不断升高
C．夏天，雪糕周围的“白气”是空气中的水蒸气汽化所形成的
D．严冬，窗户上的“冰花”是凝华现象，结在玻璃的外侧
【答案】A
【详解】A．水沸腾时吸收热量，温度保持在沸点不变，故A正确；
B．冰是晶体，冰在熔化的过程中吸收热量，温度保持不变，故B错误；
C．夏天，雪糕周围的“白气”是空气中的水蒸气遇到冷的雪糕液化所形成的小水珠，故C错误；
D．严冬，室外温度较低，室内温度较高，窗户上的“冰花”是室内空气中温度较高的水蒸气遇到冷的
玻璃凝华成的小冰晶，，结在玻璃的内侧，故D错误。故选A。
3．某物体通过凸透镜在距离透镜10厘米的光屏上成缩小的像，透镜的焦距可能为（ ）
A．4厘米 B．6厘米 C．12厘米 D．20厘米
【答案】B
【详解】根据凸透镜成像规律可知，当物距大于二倍焦距时，成倒立、缩小的实像，此时像距大于一
倍焦距且小于二倍焦距，则有
解得焦距范围为
故B符合题意，ACD不符合题意。
故选B。

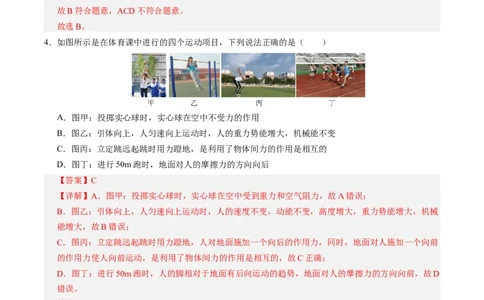

4．如图所示是在体育课中进行的四个运动项目，下列说法正确的是（ ）
A．图甲：投掷实心球时，实心球在空中不受力的作用
B．图乙：引体向上，人匀速向上运动时，人的重力势能增大，机械能不变
C．图丙：立定跳远起跳时用力蹬地，是利用了物体间力的作用是相互的
D．图丁：进行50m跑时，地面对人的摩擦力的方向向后
【答案】C
【详解】A．图甲：投掷实心球时，实心球在空中受到重力和空气阻力，故A错误；
B．图乙：引体向上，人匀速向上运动时，人的速度不变，动能不变，高度增大，重力势能增大，机械
能增大，故B错误；
C．图丙：立定跳远起跳时用力蹬地，人对地面施加一个向后的作用力，同时，地面对人施加一个向前
的作用力使人向前运动，是利用了物体间力的作用是相互的，故C正确；
D．图丁：进行50m跑时，人的脚相对于地面有后向运动的趋势，地面对人的摩擦力的方向向前，故D
错误。
故选C。
5．下列生活中的简单机械，不属于省力机械的是（ ）
A． 门把手 B． 定滑轮C． 斜面 D． 羊角锤
【答案】B
【详解】A．门把手是一个轮轴，动力作用在轮上，使用时相当于一个省力杠杆，故A不符合题意；
B．定滑轮可以改变动力方向，但是不能省力，本质是一个等臂杠杆，故B符合题意；
C．斜面是一个省力机械，高度一定时，斜面越长越省力，故C不符合题意；
D．羊角锤使用时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选B。

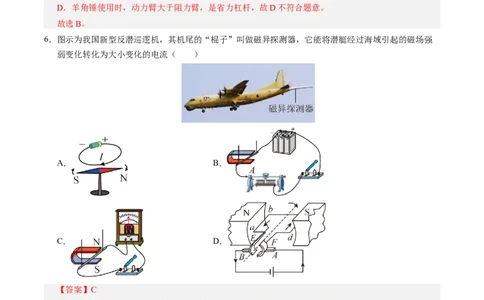

6．图示为我国新型反潜巡逻机，其机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强
弱变化转化为大小变化的电流（ ）
A． B．
C． D．
【答案】C
【详解】A．由题意可知，磁异探测器能将潜艇经过海域引起的磁场强弱变化转化为大小变化的电流，
符合磁生电的特点，可判断其利用了电磁感应的原理，A选项图示为奥斯特实验，故A不符合题意；
B．图示是通电导体在磁场中受力运动，是电动机的原理图，故B不符合题意；
C．图中开关闭合后，切割磁感应线，灵敏电流计的指针偏转，说明此时有感应电流产生，是发电机的
工作原理，故C符合题意；
D．图中有电源，说明通电导体在磁场中受力转动，故D不符合题意。
故选C。
7．如图所示的滑轮组，动滑轮的重力是2N，第一次匀速提升重10N的物块时，绳子自由端的拉力为5N，若绳重和摩擦导致的额外功占总功百分比为定值，再利用此滑轮组匀速提升重为46N的物块，拉
力的大小为（ ）
A．12N B．16N C．18N D．20N
【答案】D
【详解】由图可知，滑轮组的动滑轮绕3段绳，设两次物体上升的高度是h，绳重和摩擦导致的额外功
占总功百分比为η0，则总功
(10N+2N)h+5N×3h×η0=5N×3h①
(46N+2N)h+F×3h×η0=F×3h②
由①和②得到
F=20N
故选D。

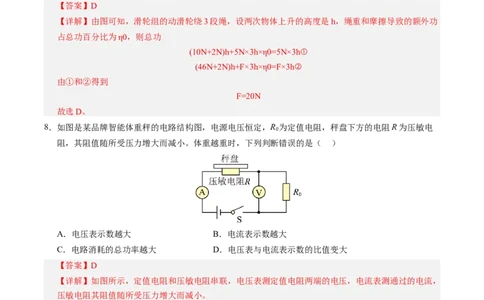

8．如图是某品牌智能体重秤的电路结构图，电源电压恒定，R 为定值电阻，秤盘下方的电阻R为压敏电
0
阻，其阻值随所受压力增大而减小。体重越重时，下列判断错误的是（ ）
A．电压表示数越大 B．电流表示数越大
C．电路消耗的总功率越大 D．电压表与电流表示数的比值变大
【答案】D
【详解】如图所示，定值电阻和压敏电阻串联，电压表测定值电阻两端的电压，电流表测通过的电流，
压敏电阻其阻值随所受压力增大而减小。
AB．当体重越重时，压敏电阻阻值减小，则电路总电阻减小，电源电压恒定，根据欧姆定律可知，通
过电路的电流增大，电流表示数变大；则定值电阻两端电压变大，即电压表示数变大，故AB正确，不
符合题意；
C．当体重越重时，压敏电阻阻值减小，则电路总电阻减小，电源电压恒定，根据欧姆定律可知，通过
电路的电流增大；根据P=UI可知，总电流越大，电路总功率越大，故C正确，不符合题意；
D．电压表测定值电阻两端的电压，电压表与电流表示数的比值刚好是定值电阻的阻值，定值电阻的阻
值不变，所以电压表与电流表示数的比值不会变，故D错误，符合题意。
故选D。9．2023年12月27日，中国首艘超深水大洋钻探船——“梦想”号顺利完成首次试航。“梦想”号总重
约为33000t，可抵御16级台风海况，具备海域11000m的钻探能力，标志着我国深海探测能力建设和
海洋技术装备研发迈出关键一步。海水密度近似取1.0×103kg/m3，g取10N/kg，下列有关说法正确的是
（ ）
A．台风天气，钻探船可适当提高重心来抵御台风
B．“梦想”号静止在海面时，排开海水的质量约为3.3×104kg
C．水面下11000m处海水的压强为1.1×108Pa
D．“梦想”号搭载高清摄像系统，摄像机的镜头与近视眼镜片是同一种透镜
【答案】C
【详解】A．重心越低，物体稳定性越好，所以台风天气，钻探船可适当降低重心来抵御台风，故A错
误；
B．“梦想”号静止在海面时，根据沉与浮的条件可知，F浮=G物，根据阿基米德原理F浮=G排，因
此排开海水的质量约为
故B错误；
C．水面下11000m处海水的压强为
p=ρgh=1.0×103kg/m3×10N/kg×11000m=1.1×108Pa
故C正确；
D．“梦想”号搭载高清摄像系统，摄像机的镜头利用的凸透镜成像，而近视眼镜片是凹透镜，因此不
是同一种透镜，故D错误。
故选C。
10．（2024·山西吕梁·一模）疫情防控常态化，为节省同学们每天测量体温所花费的时间，小雨为教室设
计了一个快速筛查体温异常同学的电路，报警器报警，其简化原理图如图所示。其中电源电压为
24V，R 为定值电阻，R为热敏电阻，其阻值随温度的变化关系如表格所示，其阻值随温度的变化关系
0
如表格所示，通过电路的电流达到或超过0.3A时报警。下列判断正确的是（ ）
温度/℃ 55 36 37 38 39 40 41 42
电阻/Ω 66 63 60 58 55 53 50 48A．湿度越高时，电路中的电流就越小
B．报警器报警时，电压表的示数小于6V
C．电路中定值电阻R 的阻值为20Ω
0
D．温度越高，定值电阻R 的电功率越小
0
【答案】C
【详解】由电路图可知，热敏电阻R与定值电阻R0串联，电压表测量定值电阻R0两端的电压；
A．由图乙可知热敏电阻的阻值随温度升高而减小，因此当温度越高时，热敏电阻的阻值越小，电路的
总电阻越小，由 可知，电路电流越大，故A错误；
B．当同学体温等于或高于37°C时，报警器报警，由表格可知此时热敏电阻的阻值为 ，由于报警
器报警时电路电流为0.3A，则由 可知热敏电阻两端电压为
因串联电路的总电压等于各分电阻两端的电压之和，所以定值电阻两端的电压为
即电压表示数为6V，故B错误；
C．由 可知定值电阻 的阻值
故C正确；
D．温度越高时，电路电流越大，根据 可知 的电功率越大，故D错误。
故选C。
二、填空题（本题共7个小题，每空1分，共20分。）
11．如图所示是四冲程汽油机的 冲程；在此过程中燃气的内能 （选填“增加”、“减小”或
“不变”），这是通过 （选填“热传递”或“做功”）的方式改变燃气内能的大小。【答案】 压缩 增加 做功
【详解】[1][2][3]图中的进气门与排气门都关闭，活塞向上，是压缩冲程；此过程把机械能转化为内能，
故通过做功的方式改变了燃气的内能，使燃气的内能增加。
12．如图是隋唐洛阳城“天堂”上空出现日晕的精彩瞬间。拍照时，“天堂”通过镜头成 （选填
“正立”或“倒立”）缩小的实像。若想要拍摄“天堂”顶部的特写，摄影者要 （选填
“靠近”或“远离”）“天堂”，同时将相机镜头 （选填“前伸”或“后缩”）。
【答案】 倒立 靠近 前伸
【详解】[1][2][3]拍照的镜头相当于凸透镜，根据凸透镜的成像规律，拍照时，“天堂”到镜头的距离
大于二倍焦距，因此通过镜头成倒立的、缩小的实像；若想要拍摄“天堂”顶部的特写，根据凸透镜
成实像时的规律，像要变大，像距变大，物距变小，所以摄影者要靠近“天堂”，同时增大像距将相
机镜头前伸。
13．2023年5月30日，神舟十六号飞船发射取得圆满成功，并与空间站组合体顺利对接。对接完成后该
飞船相对空间站是 的，空间站与地面控制中心是利用 波来传递信息的，当飞
船进入太空后，所装载货物的质量 （选填“变大”、“变小”“不变”）。
【答案】 静止 电磁 不变
【详解】[1] 神舟十六号飞船与空间站组合体对接完成后，该飞船相对空间站位置不会发生变化，所以
以空间站为参照物飞船是静止的。
[2]电磁波可以在真空中传播且能够传递信息。空间站与地面控制中心是利用电磁波（微波）来传递信
息的。
[3]物体的质量不随形状、物态、位置的改变而改变，当飞船进入太空后，所装载货物只是位置发生了
改变，其质量不变。
14．如图所示，闭合开关，通电螺线管的右端是 （选填“N”或“S”）极，此时在水平桌面上的条形
磁体处于静止状态，桌面受到向 （选填“左”或“右”）的摩擦力；若将滑动变阻器滑片向下
滑动，条形磁体受到的摩擦力将 （选填“变大”、“变小”或“不变”）。【答案】 S 右 变小
【详解】[1]由图可知，闭合开关，电流从螺线管的右端流入，根据安培定则可知，通电螺线管的左端
是N极，右端是S极。
[2]因同名磁极相互排斥，则通电螺线管对条形磁铁有向右的排斥力作用，条形磁铁相对于桌面向右运
动趋势，则桌面相对于磁铁有向左运动的趋势，则桌面受到向右的静摩擦力作用。
[3]由题意知，当滑动变阻器滑片向下滑动，变阻器接入电路中的电阻变大，由欧姆定律可知，电路中
的电流变小，通电螺线管的磁性变弱，条形磁铁受到的排斥力变小，因为条形磁铁始终静止，处于平
衡状态，其受到的排斥力和摩擦力是一对平衡力，故条形磁铁受到摩擦力将变小。
15．小明购买了一小瓶如图甲所示的免洗手消毒凝胶，容量为100mL。他想知道该消毒凝胶的密度，用天
平称得瓶和消毒凝胶的总质量，如图乙所示为 g。他然后将瓶中的消毒凝胶全部转移到另一个
空容器中，称得消毒凝胶空瓶的质量为28g，则该消毒凝胶的密度为 ；考虑实际情况，小
明所测得的消毒凝胶的密度会偏 。
【答案】 158 小
【详解】[1] 由图乙可知，标尺的分度值为0.2g，烧杯和消毒凝胶的总质量
[2]消毒凝胶的质量
消毒凝胶的体积为
消毒凝胶的密度
[3]实际在转移的过程中，消毒液不可能完全转移干净，总有一部分附着在瓶身上，这样导致测出来的
消毒液的质量偏小，体积不变，质量偏小，从而使的消毒液的密度偏小。
16．如图所示，用固定在墙上的三角支架ABC放置空调室外机，已知AB长40cm，AC长30cm。室外机的重力330N，恰好作用在AB中点处，则 点（选填“A”、“B”或“C”）是杠杆ABC的支点；
A处螺钉的水平拉力为 N（支架重力不计）。为了安全，室外机的位置应尽量
（选填“靠近”或“远离”）墙壁。
【答案】 C 220 靠近
【详解】[1]由题意可知，以C为支点，ABC是一个杠杆。
[2]AC为A处螺钉水平拉力的力臂，室外机对其压力的力臂为AB长的 ，由杠杆平衡条件可得
即
解得
[3]若拉力过大，支架对螺钉拉力会使螺钉松动而造成危险，所以为了安全，应减小对A处的拉力。在
A处对三角支架的力的力臂和阻力（室外机对支架的压力）一定时，室外机的位置越靠近墙壁，室外
机对支架压力力臂越小，根据杠杆平衡条件可知，A处的拉力将减小，以保证支架和室外机的安全。
17．（2023·天津和平·统考三模）如图，电源电压保持不变，闭合开关S，变阻器滑片P从a滑到b端的整
个过程中，电流表示数I与电压表示数U的关系如图乙中所示，由图像可知，当I=0.4A，R 与R 消
1 2
耗的电功率之比为 ，整个电路总功率最大值和总功率最小值之比为 。
【答案】 2:1 3:1
【详解】[1]根据电路图可知，R 与R 串联，电压表测R 的电压，由图乙可知，当R 的滑片P处于从a
1 2 1 2端，此时电压表的电压为6V，当I=0.4A时，由于R 与R 串联，电流相等，根据P=UI可得，R 与R
1 2 1 2
消耗的电功率之比等于电压之比，根据图乙可知，当I=0.4A时，电压表的示数为4V，即R 两端的电
1
压为4V，又电源电压为6V，则R 两端的电压为2V，故R 与R 消耗的电功率之比为2∶1。
2 1 2
[2]根据P=UI可知，由于电源电压不变，则电功率的值取决与电流的大小，由图乙可知，电路的最大
电流为0.6A，最小电流为0.2A，则整个电路总功率最大值和总功率最小值之比为3∶1。
三、解答题（本题共6个小题，第18题4分，第19、20题各6分，第21~23题各8分，共40分。解答
19、20题时应有解题过程）
18．（4分）按要求作图：
（1）如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的力的示意图。
（2）如图所示，一架无人机掠过水面时，岸边的人可以在水中看到无人机的像，画出岸边的人看到
水中无人机像的光路图。
【答案】（1） （2）
【解析】（1）乒乓球漂浮在水面上，受到重力和浮力的作用，由漂浮条件可知浮力和重力相等，过
乒乓球的重心沿竖直向上和竖直向下的方向分别画出浮力和重力的示意图，如下图所示：（2）水面可以看作平面镜，根据平面镜成像原理，像与物关于平面镜对称，在水面下方找到无人机
的虚像位置，连接虚像和人眼，与水面的交点为入射点，光线经反射后进入人眼，如图所示：
19．（6分）如图，是我国055型万吨级驱逐舰“咸阳”号，该舰满载时排水量约1.23万吨，吃水深度
8m，最大航速60km/h。（ ，g取10N/kg）
（1）“咸阳”号以最大航速匀速航行6min，航行的距离为多少km？
（2）“咸阳”号满载静止时，舰底0.5m2的船板表面受到海水的压力为多大？
（3）若“咸阳”号以36km/h的速度匀速航行时，动力推进系统的输出功率为 W，则“咸阳”
号受到的牵引力是多少？
【答案】（1）6km；（2） ；（3）
【详解】解：（1）“咸阳”号以最大航速匀速航行 ，航行的距离为
（2）“咸阳”号满载静止时，舰底受到的压强为
舰底 的船板表面受到的海水的压力
（3）“咸阳”号速度为
由 可得，“咸阳”号受到的牵引力是答：（1）航行的距离为6km；
（2）舰底0.5m2的船板表面受到海水的压力为 ；
（3）“咸阳”号受到的牵引力是 。
20．（7分）无烟电烤炉是现代家庭聚餐新兴的一种烧烤设备，不仅使用方便，更体现的是一种健康环保
的生活理念。如图甲所示是小明家买的一款新型三挡（大火、中火和小火）无烟电烤炉，其内部电路
图如图乙所示。已知， 的阻值为96.8Ω， 的阻值为48.4Ω，额定电压为220V。则：
（1）求该无烟电烤炉在小火正常工作时的电流；（结果保留一位小数）
（2）求该无烟电烤炉在大火正常工作时的功率；
（3）为了能在家用该无烟电烤炉用大火进行烧烤，小明家准备更换额定功率更大的电表。已知进行
烧烤时，小明家会同时开启一台功率为500W的电冰箱和一台功率为100W的电视机，以及3盏功率
为20W的灯泡，而供电局提供的电能表允许接入用电器的最大功率为2200W，请通过计算说明该电
能表是否可以在小明家中使用。
【答案】（1）1.5A；（2）1500W；（3）见解析
【详解】解：（1）由图乙知，当闭合开关S1，开关S2连接a接线柱时，此时R1、R2并联，由于并
联电路电路总电阻小于任何支路部分的电阻，则此时电路电阻阻值最小，由 可知，此时电烤炉
为大火挡；当断开开关S1，开关S2连接b接线柱时，此时R1、R2串联，由于串联电路总电阻为各部
分电阻阻值之和，则此时电路电阻阻值最大，由 可知，此时电烤炉为小火挡；当开关S1断开，
开关S2连接a接线柱时，电路为R1的简单电路，此时电烤炉为中火挡。
当电烤炉在小火挡正常工作时，此时电路电阻的总阻值为
由欧姆定律可知，此时通过电路的电流为
（2）当电烤炉在大火挡正常工作时，R1、R2并联，根据串联电路电压特点和 可知，通过
R1、R2的功率分别为则无烟电烤炉在大火正常工作时的功率为
（3）由题意知，当电烤炉、电冰箱、电视机以及3盏功率为20W的灯泡，同时工作则此时家庭电路
中的总功率为
由此可知，该电能表可以在小明家中使用。
答：（1）该无烟电烤炉在小火正常工作时的电流为1.5A；
（2）该无烟电烤炉在大火正常工作时的功率为1500W；
（3）该电能表可以在小明家中使用。
21．（6分）某兴趣小组在进行“探究凸透镜成像规律”的实验中，绘制了如图甲所示的物距与像距之间
的关系图像。
（1）实验前，要将烛焰、凸透镜、光屏三者的中心调到 。
（2）当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、 的实像，生活
中的 （选填“照相机”“投影仪”或“放大镜”）就是利用这样的成像原理工作的。
（3）实验过程中蜡烛燃烧变短，在保持蜡烛和光屏不动的条件下，应将透镜向 （选填“上”
或“下”）调节，使像重新回到光屏中央。
（4）在图乙中，某同学将自己的近视眼镜放在蜡烛A和凸透镜之间，发现光屏上原本清晰的像变模
糊了，向 （选填“左”或“右”）移动光屏，光屏上的像又变清晰。
（5）在图乙中把凸透镜换成薄玻璃板，眼睛在玻璃板的左侧观察也能看到蜡烛的像，此时在
cm处放置一个相同的蜡烛B，发现蜡烛A的像与蜡烛B重合。
【答案】 同一高度 放大 投影仪 下 右 40
【详解】（1）[1]探究凸透镜成像实验中，实验前，要将烛焰、凸透镜、光屏三者的中心调到同一高
度，目的是使像呈现在光屏的中央。（2）[2] [3]由图甲可知，当物距u=20cm时，像距v=20cm，根据凸透镜的成像规律，可知此时
u=v=20cm=2f
所以凸透镜的焦距为f=10cm，当蜡烛放在如图乙所示位置时，物距u´=15cm，在一倍焦距与二倍焦距
之间，成倒立、放大的实像，在生活的应用有投影仪。
（3）[4]凸透镜成像时，像、透镜光心、物体总在一条直线上，所以实验过程中蜡烛燃烧变短，像会
出现在光屏的上部，在保持蜡烛和光屏不动的条件下，应将透镜向下调节，使像重新回到光屏中央。
（4）[5]近视眼镜是凹透镜，对光线有发散作用，会使像的会聚点变远，为使光屏上再次出现清晰的
像，应将光屏适当向右移动。
（5）[6] 在图乙中把凸透镜换成薄玻璃板，眼睛在玻璃板的左侧观察也能看到蜡烛的像，这是平面镜
成像，平面镜所成的像与物体到镜面的距离相等，因此将一个相同的蜡烛B放在40cm刻度线处，可
以与蜡烛A的像重合。
22．（8分）探究牛顿第一定律：物理兴趣小组用以下实验装置探究“阻力对物体运动的影响”。
（1）实验中让小车从同一斜面相同高度自由滑下，可使小车进入水平面时的速度 ；
（2）小车在木板面上受阻力最小、运动距离最 ；
推理：若小车在更光滑的水平面上运动，受阻力更小，运动距离 ；
进一步推理：若运动的小车不受阻力，将 （选填“最终停下来”、“一直运动下
去”）；
（3）三次实验中，小车最终都会停止运动，这是由于力能 （选填“改变”或“维持”）
物体的运动状态；
（4）兴趣小组同学用弹簧测力计拉反放的小车在水平面上做 运动，此时测力计对木块的
拉力与滑动摩擦力是一对 （选填“平衡力”、“相互作用力”），摩擦力大小等于
。
【答案】 相同 远 更远 一直运动下去 改变 匀速直线 平衡力
拉力
【详解】（1）[1]小车在水平面运动的距离与小车到达水平面的初始速度相同，故实验中让小车从同
一斜面相同高度自由滑下，可使小车进入水平面时的速度相同。
（2）[2]如图所示，木板表面最光滑，小车在木板面上受阻力最小，速度减小更慢，运动距离最远。
[3]推理：若小车在更光滑的水平面上运动，受阻力更小，速度减小幅度更小，运动距离远大。
[4]进一步推理：若运动的小车不受阻力，速度将不变，物体会一直运动下去。
（3）[5]三次实验中，小车最终都会停止运动，是因为小车受到了阻力影响，表明力是改变物休运动状态。
（4）[6][7][8]滑动摩擦力不易直接测量，兴趣小组同学用弹簧测力计拉反放的小车在水平面上做匀速
直线运动，根据二力平衡条件，此时测力计对木块的拉力与滑动摩擦力是一对平衡力，摩擦力大小等
于拉力。
23.（9分）（2024·广东惠州·一模）阅读短文，回答问题：
我国的核电事业发展迅速，已经建成几座核电站，其中广东大亚湾核电站每年发电量约70%的电力供
应香港，远距离送电采取高压送电的方式来实施，核电站的发电输出电功率为2×107W，用10千伏的
高压进行输电。下面是核电站的工作原理图和远距离输电流程示意图：
（1）核电站中绕恻发电机线圈的材料可能是 （选填“铜”、“镍铬合金”、“超导材
料”）。
（2）关于远距离输电，下列表述正确的是 ：
A．提高输电电压会增大输电电流，从而增大输电损失
B．提高输电电压可以减小输电线电阻，从而减小输电损失
C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小
D．若能研制出常温下的超导体，用它制作远距离输电导线，将不需要高压输电方式
（3）核电站高压输电时的输电电流为 A，在输送功率不变时，若改用1000千伏的电压输
电，则此时导线上的热损耗功率与原来导线上的热损耗功率之比为 。
（4）远距离输电时某处发生了短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图
所示的电路进行测量，已知甲、乙两地的每根输电线每千米的电阻为R，电压表示数为U、电流表示
数为I，则短路位置到甲地的距离为 千米；（用已知物理量的符号表示）
（5）某户居民标有“220V，40W”的灯泡正常发光时电阻为 Ω。（2分）
（6）若经过降压变压器后供电设备输出电压恒为220V，通过总电阻为0.2Ω的输电线给居民楼内用户
供电，当居民楼内所有用电器消耗的总功率为21.78kW时，“220V ；40W”灯泡实际功率为
W。（2分）
【答案】 铜 D 2000 1∶10000 1210 32.4
【详解】（1）[1]发电机的线圈电阻越小，相同条件下产生的热量越少，越安全，且发电效率越高；当温度降到一定程度时，某些物质的电阻会变为零，这种物质叫超导体，由此可知，超导材料不适合
用于制作发电机线圈；而应选择导电性能最好的铜制作，铜的电阻小。
（2）[2]ABD．在输送功率不变时，提高输电电压，由 知，输电线的电流变小，在输电线电阻
不变时，输电线上损失的功率P损=I2R越小，若能研制出常温下的超导体，用它制作远距离输电导线，
导线没有电阻，输电过程中的电能没有损失，就不需要高压输电，故AB错误，D正确；
C．在输送电压一定时，输送的电功率越大，由 知，输电线的电流变大，在输电线电阻不变时，
输电线上损失的功率P损=I2R越大，输电过程中的电能损失越大，故C错误；
故选D。
（3）[3]若发电厂输出电功率为2×107W，用10千伏的电压输电， 根据P=UI可得，此时的输电电流
为
在输送功率不变时，若改用1000千伏的电压输电，此时的输电电流为
输电线上损失的热功率为
P损=I2R
线电阻不变时，电功率之比等于电流平方之比，即导线上的热损耗功率与原来导线上的热损耗功率之
比
（4）[5]由电路图可知，电压表测导线两端的电压，电流表测电路中的电流，由 可得，电路中
的总电阻
因每条输电线每千米的电阻为R，所以，导线的总长度
因导线是双股的，所以，短路位置离甲地的距离
（5）[6]由 可得，标有“220V 40W”的灯泡正常发光时电阻为（6）[7]设居民楼内所有用电器的两端电压为U实，则导线两端的电压为
220V-U实由P=UI得，所有用电器的总电流为
由欧姆定律可得导线中的电流（总电流）
则有
实际总功率为
P总=21.78kW=21780W代入数据可得
解得，U实=198V灯泡的实际功率
