绝密★启用前|
学易金卷：2024 年中考第一次模拟考试【成都卷】
物 理

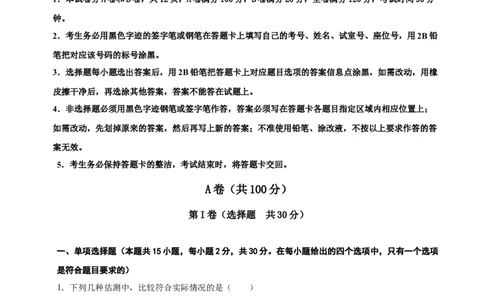

注意事项：
1．本试卷分A卷和B卷，共12页，A卷满分100分，B卷满分20分，全卷满分120分，考试时间90分
钟。
2．考生务必用黑色字迹的签字笔或钢笔在答题卡上填写自己的考号、姓名、试室号、座位号，用2B铅
笔把对应该号码的标号涂黑。
3．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡
皮擦干净后，再选涂其他答案，答案不能答在试题上。
4．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；
如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔、涂改液，不按以上要求作答的答
案无效。
5．考生务必保持答题卡的整洁，考试结束时，将答题卡交回。
A卷（共100分）
第I卷（选择题 共30分）
一、单项选择题（本题共15小题，每小题2分，共30分。在每小题给出的四个选项中，只有一个选项
是符合题目要求的）
1．下列几种估测中，比较符合实际情况的是（ ）
A．课室内的日光灯正常工作时的电流是1A B．人体感觉舒适的环境温度是37℃
C．新型肺炎冠状病毒的直径约为0.1μm D．一个苹果的质量约为20g
【答案】C
【详解】A．日光灯正常工作时的电流是0.2A，故A不符合题意；
B．人体感觉舒适的环境温度是25℃，故B不符合题意；
C．新型肺炎冠状病毒的直径约为0.1μm=100nm，故C符合题意；
D．一个苹果的质量约为200g，故D不符合题意。故选C。

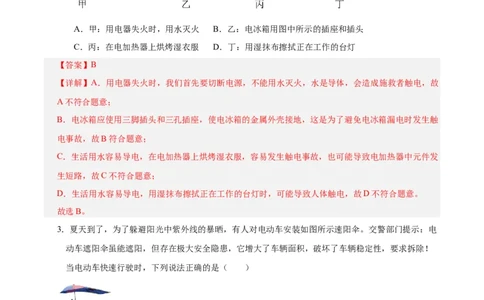

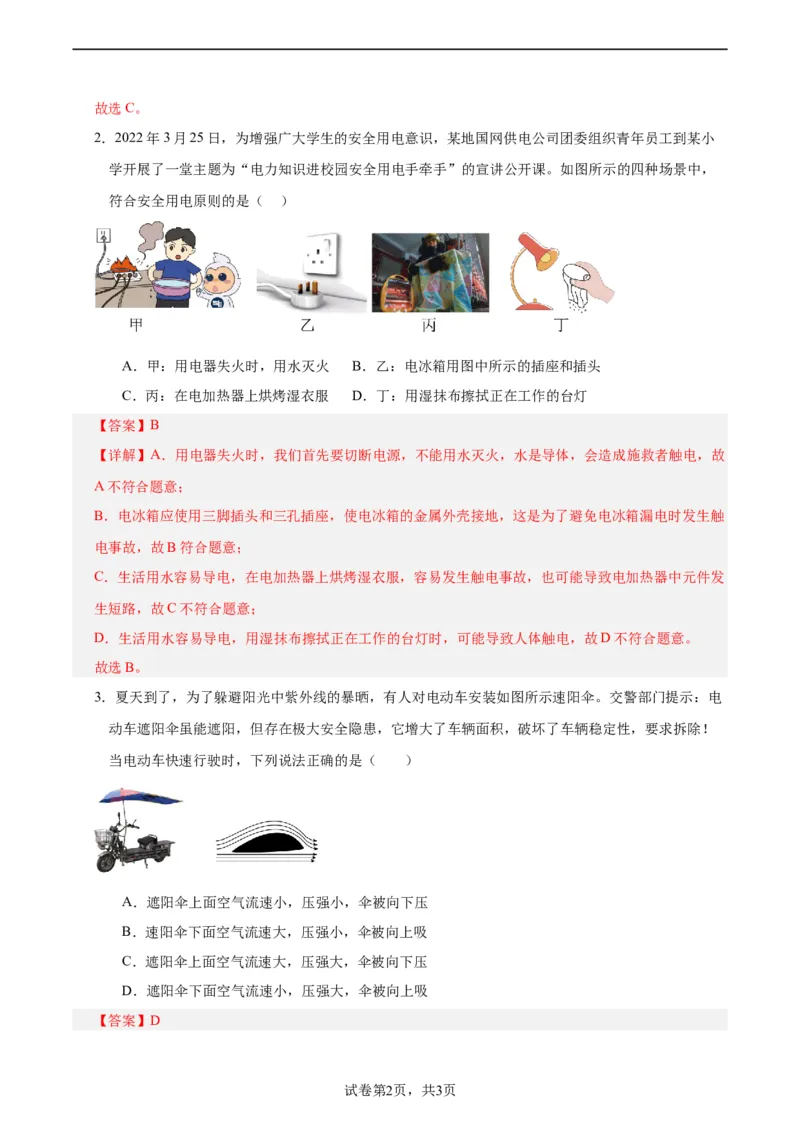

2．2022年3月25日，为增强广大学生的安全用电意识，某地国网供电公司团委组织青年员工到某小
学开展了一堂主题为“电力知识进校园安全用电手牵手”的宣讲公开课。如图所示的四种场景中，
符合安全用电原则的是（ ）
A．甲：用电器失火时，用水灭火 B．乙：电冰箱用图中所示的插座和插头
C．丙：在电加热器上烘烤湿衣服 D．丁：用湿抹布擦拭正在工作的台灯
【答案】B
【详解】A．用电器失火时，我们首先要切断电源，不能用水灭火，水是导体，会造成施救者触电，故
A不符合题意；
B．电冰箱应使用三脚插头和三孔插座，使电冰箱的金属外壳接地，这是为了避免电冰箱漏电时发生触
电事故，故B符合题意；
C．生活用水容易导电，在电加热器上烘烤湿衣服，容易发生触电事故，也可能导致电加热器中元件发
生短路，故C不符合题意；
D．生活用水容易导电，用湿抹布擦拭正在工作的台灯时，可能导致人体触电，故D不符合题意。
故选B。
3．夏天到了，为了躲避阳光中紫外线的暴晒，有人对电动车安装如图所示速阳伞。交警部门提示：电
动车遮阳伞虽能遮阳，但存在极大安全隐患，它增大了车辆面积，破坏了车辆稳定性，要求拆除！
当电动车快速行驶时，下列说法正确的是（ ）
A．遮阳伞上面空气流速小，压强小，伞被向下压
B．速阳伞下面空气流速大，压强小，伞被向上吸
C．遮阳伞上面空气流速大，压强大，伞被向下压
D．遮阳伞下面空气流速小，压强大，伞被向上吸
【答案】D
试卷第2页，共3页【详解】伞面“上凸下平”，当电动车快速行驶时，伞上方空气流速大，压强小；伞下方空气流速
小，压强大，伞就受到一个向上的压强、压力差，伞面被向上吸，故D正确，ABC错误。
故选D。

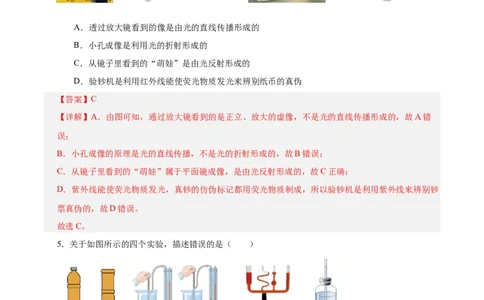

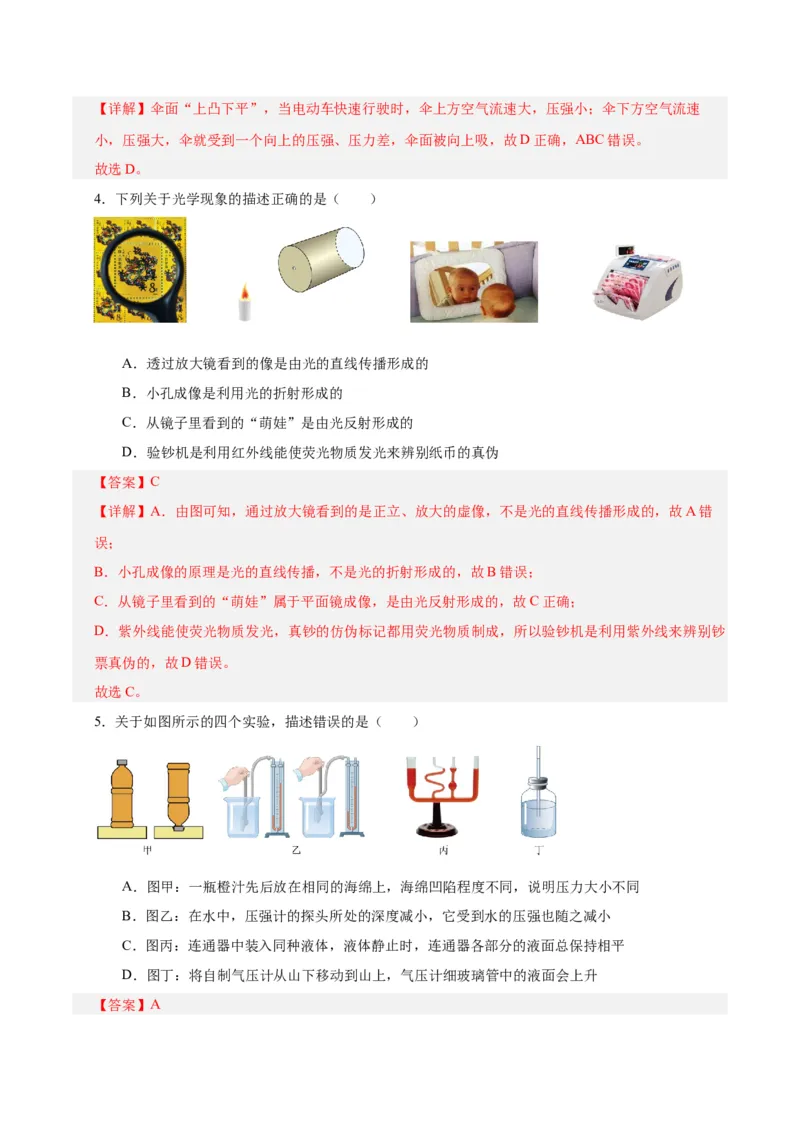

4．下列关于光学现象的描述正确的是（ ）
A．透过放大镜看到的像是由光的直线传播形成的
B．小孔成像是利用光的折射形成的
C．从镜子里看到的“萌娃”是由光反射形成的
D．验钞机是利用红外线能使荧光物质发光来辨别纸币的真伪
【答案】C
【详解】A．由图可知，通过放大镜看到的是正立、放大的虚像，不是光的直线传播形成的，故A错
误；
B．小孔成像的原理是光的直线传播，不是光的折射形成的，故B错误；
C．从镜子里看到的“萌娃”属于平面镜成像，是由光反射形成的，故C正确；
D．紫外线能使荧光物质发光，真钞的仿伪标记都用荧光物质制成，所以验钞机是利用紫外线来辨别钞
票真伪的，故D错误。
故选C。
5．关于如图所示的四个实验，描述错误的是（ ）
A．图甲：一瓶橙汁先后放在相同的海绵上，海绵凹陷程度不同，说明压力大小不同
B．图乙：在水中，压强计的探头所处的深度减小，它受到水的压强也随之减小
C．图丙：连通器中装入同种液体，液体静止时，连通器各部分的液面总保持相平
D．图丁：将自制气压计从山下移动到山上，气压计细玻璃管中的液面会上升

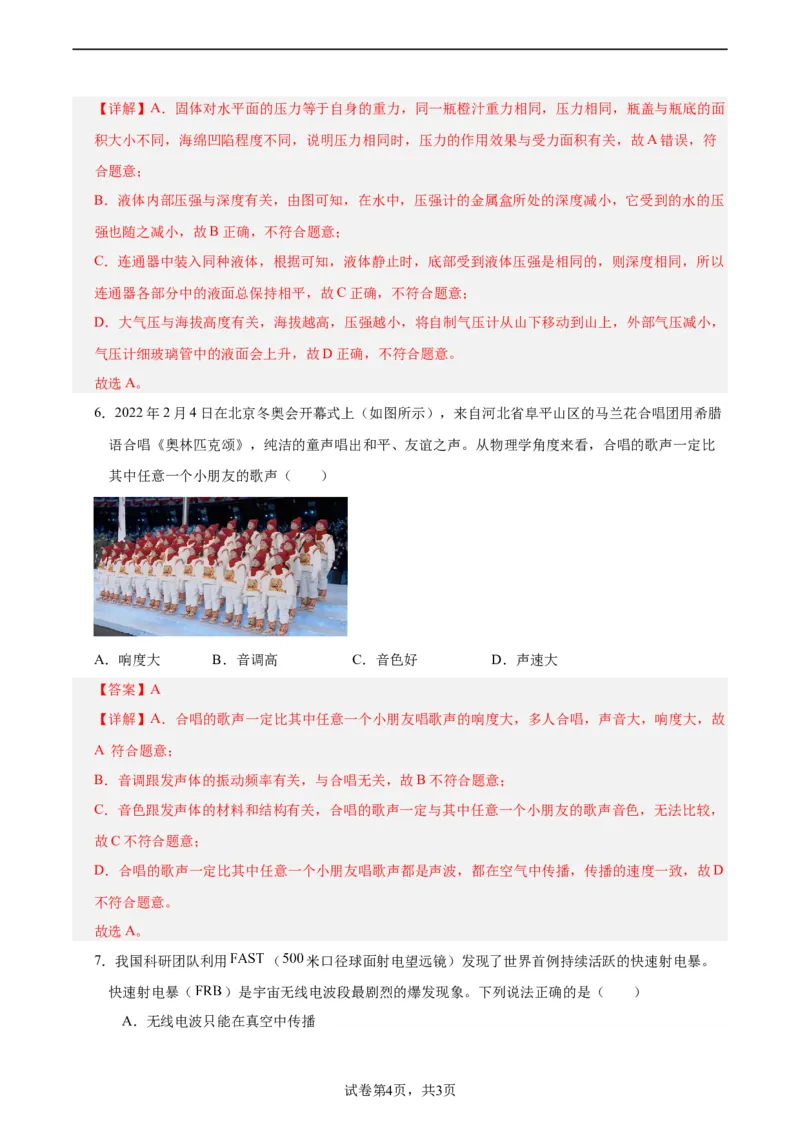

【答案】A【详解】A．固体对水平面的压力等于自身的重力，同一瓶橙汁重力相同，压力相同，瓶盖与瓶底的面
积大小不同，海绵凹陷程度不同，说明压力相同时，压力的作用效果与受力面积有关，故A错误，符
合题意；
B．液体内部压强与深度有关，由图可知，在水中，压强计的金属盒所处的深度减小，它受到的水的压
强也随之减小，故B正确，不符合题意；
C．连通器中装入同种液体，根据可知，液体静止时，底部受到液体压强是相同的，则深度相同，所以
连通器各部分中的液面总保持相平，故C正确，不符合题意；
D．大气压与海拔高度有关，海拔越高，压强越小，将自制气压计从山下移动到山上，外部气压减小，
气压计细玻璃管中的液面会上升，故D正确，不符合题意。
故选A。

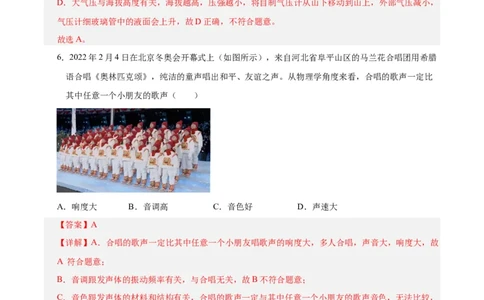

6．2022年2月4日在北京冬奥会开幕式上（如图所示），来自河北省阜平山区的马兰花合唱团用希腊
语合唱《奥林匹克颂》，纯洁的童声唱出和平、友谊之声。从物理学角度来看，合唱的歌声一定比
其中任意一个小朋友的歌声（ ）
A．响度大 B．音调高 C．音色好 D．声速大
【答案】A
【详解】A．合唱的歌声一定比其中任意一个小朋友唱歌声的响度大，多人合唱，声音大，响度大，故
A 符合题意；
B．音调跟发声体的振动频率有关，与合唱无关，故B不符合题意；
C．音色跟发声体的材料和结构有关，合唱的歌声一定与其中任意一个小朋友的歌声音色，无法比较，
故C不符合题意；
D．合唱的歌声一定比其中任意一个小朋友唱歌声都是声波，都在空气中传播，传播的速度一致，故D
不符合题意。
故选A。
7．我国科研团队利用 （ 米口径球面射电望远镜）发现了世界首例持续活跃的快速射电暴。
快速射电暴（ ）是宇宙无线电波段最剧烈的爆发现象。下列说法正确的是（ ）
A．无线电波只能在真空中传播

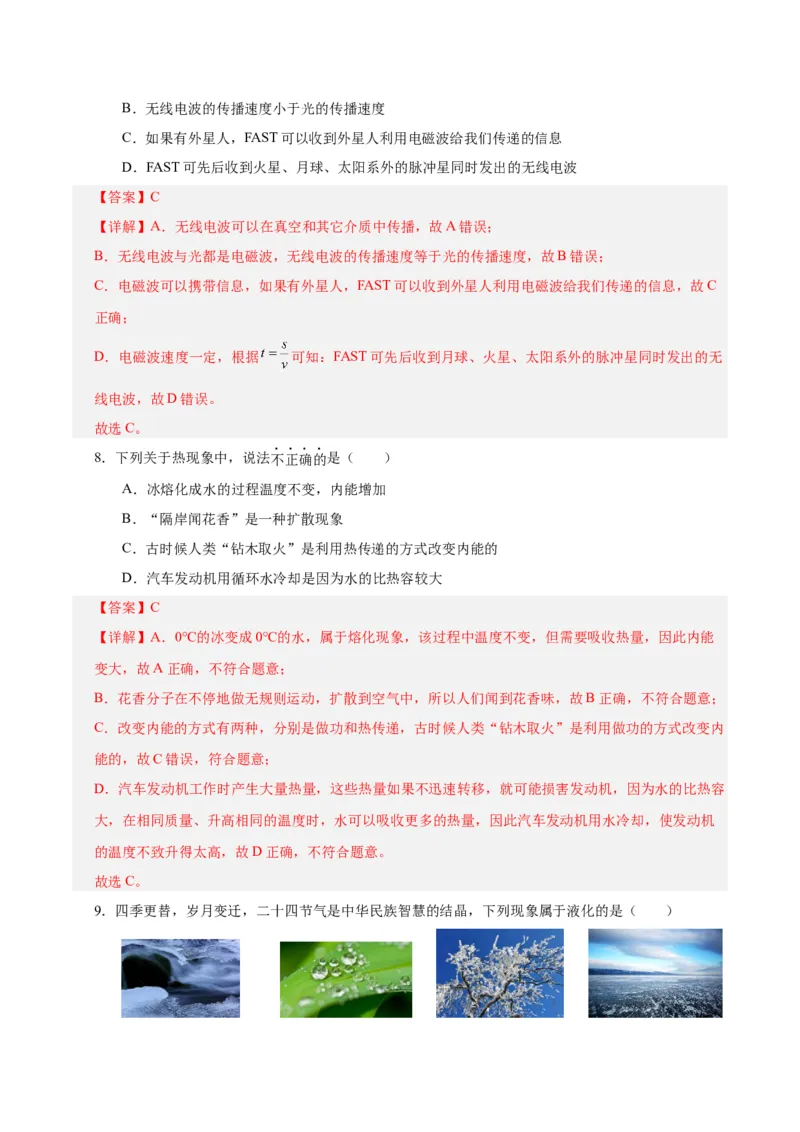

试卷第4页，共3页B．无线电波的传播速度小于光的传播速度
C．如果有外星人，FAST可以收到外星人利用电磁波给我们传递的信息
D．FAST可先后收到火星、月球、太阳系外的脉冲星同时发出的无线电波
【答案】C
【详解】A．无线电波可以在真空和其它介质中传播，故A错误；
B．无线电波与光都是电磁波，无线电波的传播速度等于光的传播速度，故B错误；
C．电磁波可以携带信息，如果有外星人，FAST可以收到外星人利用电磁波给我们传递的信息，故C
正确；
D．电磁波速度一定，根据 可知：FAST可先后收到月球、火星、太阳系外的脉冲星同时发出的无
线电波，故D错误。
故选C。
8．下列关于热现象中，说法不正确的是（ ）
A．冰熔化成水的过程温度不变，内能增加
B．“隔岸闻花香”是一种扩散现象
C．古时候人类“钻木取火”是利用热传递的方式改变内能的
D．汽车发动机用循环水冷却是因为水的比热容较大
【答案】C
【详解】A．0℃的冰变成0℃的水，属于熔化现象，该过程中温度不变，但需要吸收热量，因此内能
变大，故A正确，不符合题意；
B．花香分子在不停地做无规则运动，扩散到空气中，所以人们闻到花香味，故B正确，不符合题意；
C．改变内能的方式有两种，分别是做功和热传递，古时候人类“钻木取火”是利用做功的方式改变内
能的，故C错误，符合题意；
D．汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因为水的比热容
大，在相同质量、升高相同的温度时，水可以吸收更多的热量，因此汽车发动机用水冷却，使发动机
的温度不致升得太高，故D正确，不符合题意。
故选C。

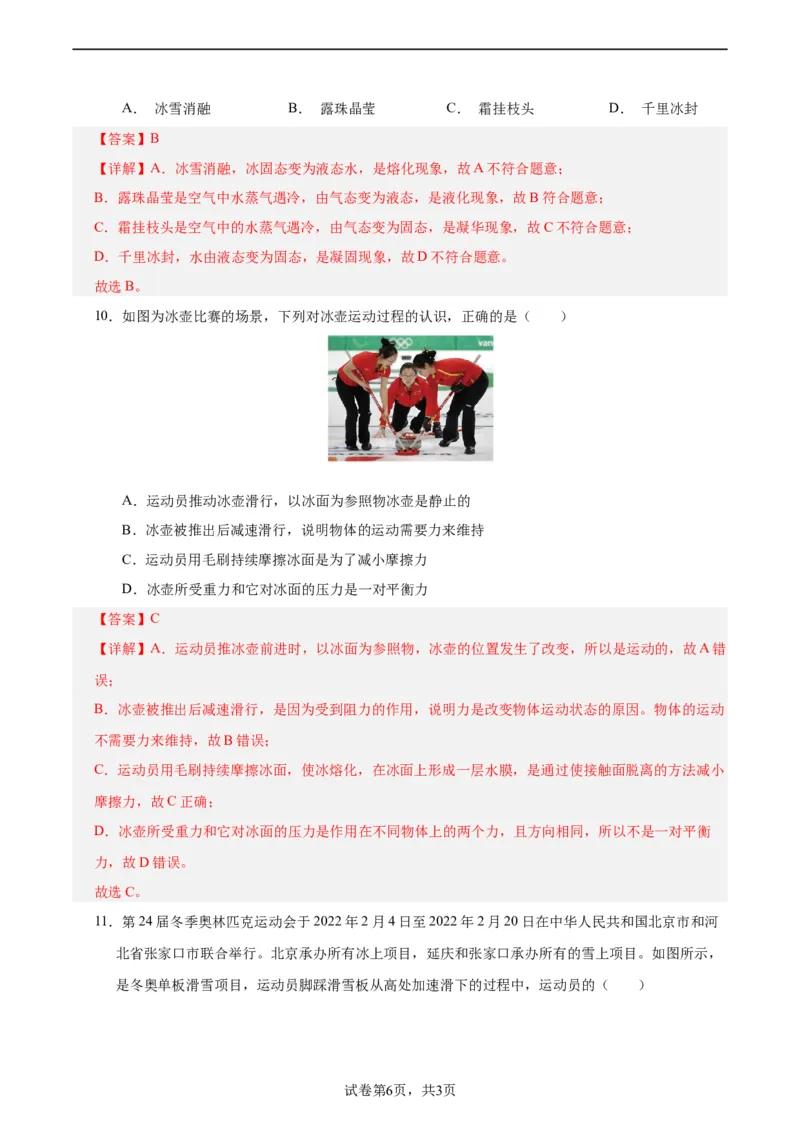

9．四季更替，岁月变迁，二十四节气是中华民族智慧的结晶，下列现象属于液化的是（ ）A． 冰雪消融 B． 露珠晶莹 C． 霜挂枝头 D． 千里冰封
【答案】B
【详解】A．冰雪消融，冰固态变为液态水，是熔化现象，故A不符合题意；
B．露珠晶莹是空气中水蒸气遇冷，由气态变为液态，是液化现象，故B符合题意；
C．霜挂枝头是空气中的水蒸气遇冷，由气态变为固态，是凝华现象，故C不符合题意；
D．千里冰封，水由液态变为固态，是凝固现象，故D不符合题意。
故选B。
10．如图为冰壶比赛的场景，下列对冰壶运动过程的认识，正确的是（ ）
A．运动员推动冰壶滑行，以冰面为参照物冰壶是静止的
B．冰壶被推出后减速滑行，说明物体的运动需要力来维持
C．运动员用毛刷持续摩擦冰面是为了减小摩擦力
D．冰壶所受重力和它对冰面的压力是一对平衡力
【答案】C
【详解】A．运动员推冰壶前进时，以冰面为参照物，冰壶的位置发生了改变，所以是运动的，故A错
误；
B．冰壶被推出后减速滑行，是因为受到阻力的作用，说明力是改变物体运动状态的原因。物体的运动
不需要力来维持，故B错误；
C．运动员用毛刷持续摩擦冰面，使冰熔化，在冰面上形成一层水膜，是通过使接触面脱离的方法减小
摩擦力，故C正确；
D．冰壶所受重力和它对冰面的压力是作用在不同物体上的两个力，且方向相同，所以不是一对平衡
力，故D错误。
故选C。

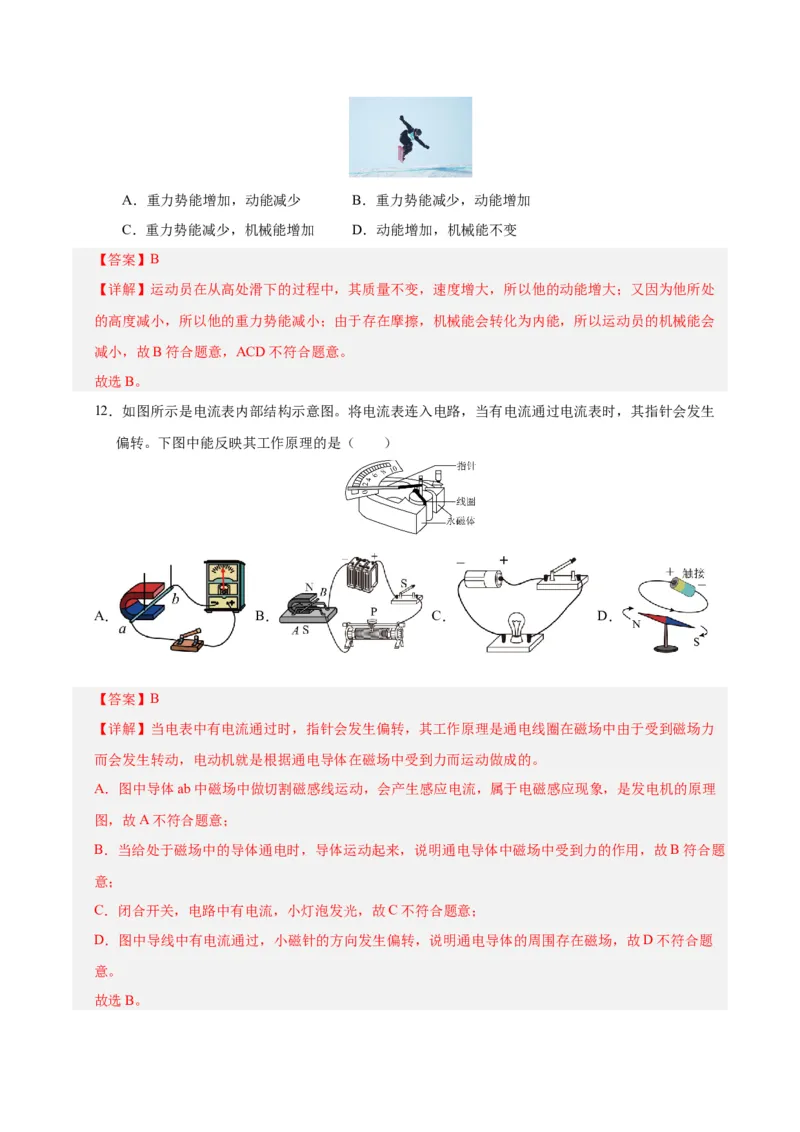

11．第24届冬季奥林匹克运动会于2022年2月4日至2022年2月20日在中华人民共和国北京市和河
北省张家口市联合举行。北京承办所有冰上项目，延庆和张家口承办所有的雪上项目。如图所示，
是冬奥单板滑雪项目，运动员脚踩滑雪板从高处加速滑下的过程中，运动员的（ ）
试卷第6页，共3页A．重力势能增加，动能减少 B．重力势能减少，动能增加
C．重力势能减少，机械能增加 D．动能增加，机械能不变
【答案】B
【详解】运动员在从高处滑下的过程中，其质量不变，速度增大，所以他的动能增大；又因为他所处
的高度减小，所以他的重力势能减小；由于存在摩擦，机械能会转化为内能，所以运动员的机械能会
减小，故B符合题意，ACD不符合题意。
故选B。
12．如图所示是电流表内部结构示意图。将电流表连入电路，当有电流通过电流表时，其指针会发生
偏转。下图中能反映其工作原理的是（ ）
A． B． C． D．
【答案】B
【详解】当电表中有电流通过时，指针会发生偏转，其工作原理是通电线圈在磁场中由于受到磁场力
而会发生转动，电动机就是根据通电导体在磁场中受到力而运动做成的。
A．图中导体ab中磁场中做切割磁感线运动，会产生感应电流，属于电磁感应现象，是发电机的原理
图，故A不符合题意；
B．当给处于磁场中的导体通电时，导体运动起来，说明通电导体中磁场中受到力的作用，故B符合题
意；
C．闭合开关，电路中有电流，小灯泡发光，故C不符合题意；
D．图中导线中有电流通过，小磁针的方向发生偏转，说明通电导体的周围存在磁场，故D不符合题
意。

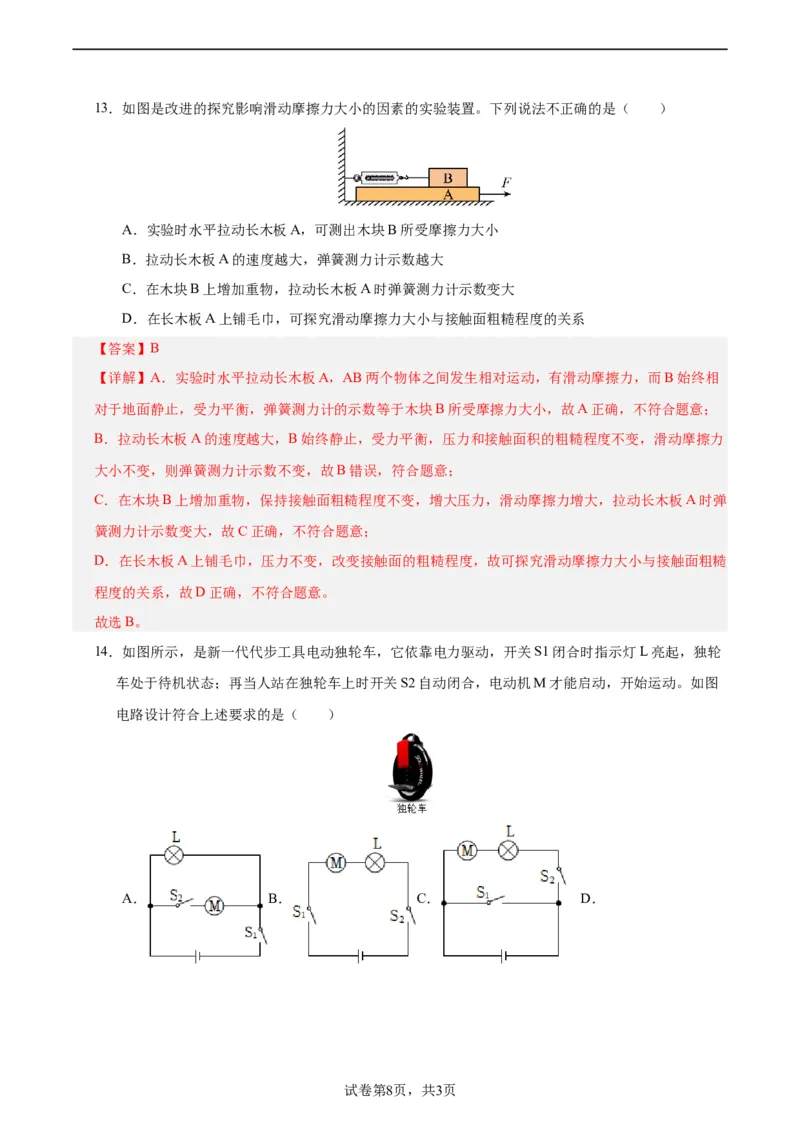

故选B。13．如图是改进的探究影响滑动摩擦力大小的因素的实验装置。下列说法不正确的是（ ）
A．实验时水平拉动长木板A，可测出木块B所受摩擦力大小
B．拉动长木板A的速度越大，弹簧测力计示数越大
C．在木块B上增加重物，拉动长木板A时弹簧测力计示数变大
D．在长木板A上铺毛巾，可探究滑动摩擦力大小与接触面粗糙程度的关系
【答案】B
【详解】A．实验时水平拉动长木板A，AB两个物体之间发生相对运动，有滑动摩擦力，而B始终相
对于地面静止，受力平衡，弹簧测力计的示数等于木块B所受摩擦力大小，故A正确，不符合题意；
B．拉动长木板A的速度越大，B始终静止，受力平衡，压力和接触面积的粗糙程度不变，滑动摩擦力
大小不变，则弹簧测力计示数不变，故B错误，符合题意；
C．在木块B上增加重物，保持接触面粗糙程度不变，增大压力，滑动摩擦力增大，拉动长木板A时弹
簧测力计示数变大，故C正确，不符合题意；
D．在长木板A上铺毛巾，压力不变，改变接触面的粗糙程度，故可探究滑动摩擦力大小与接触面粗糙
程度的关系，故D正确，不符合题意。
故选B。

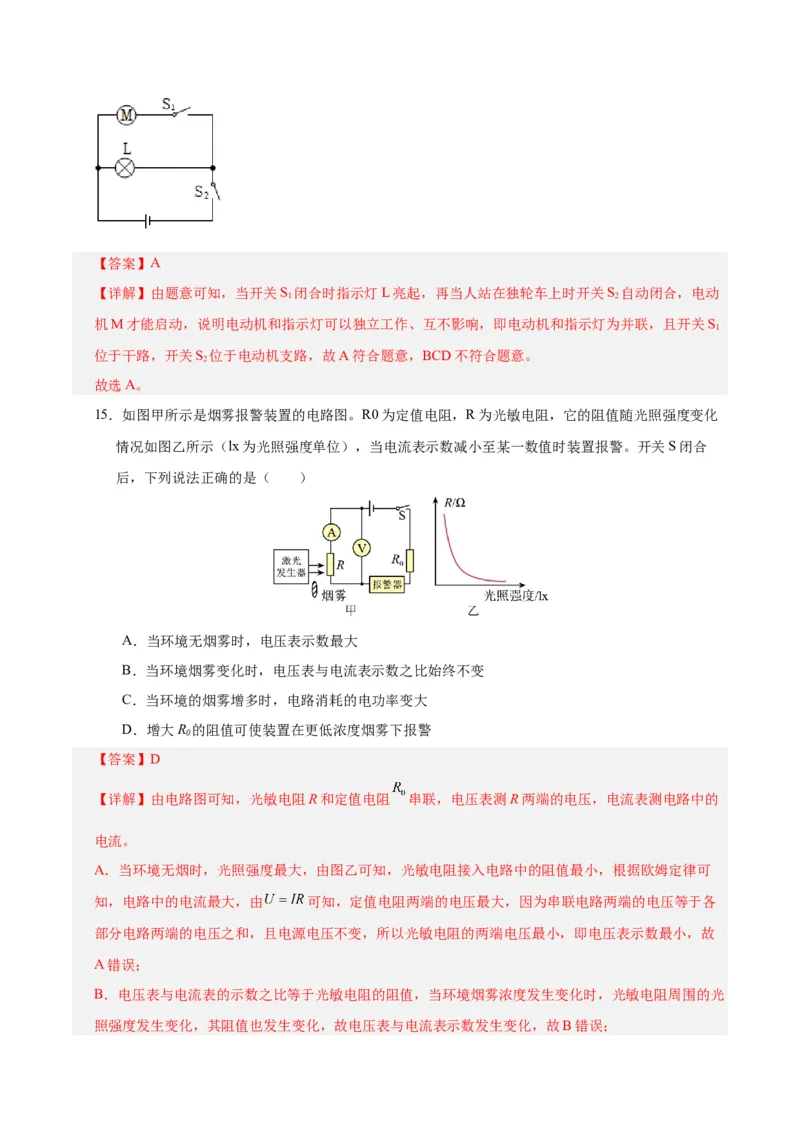

14．如图所示，是新一代代步工具电动独轮车，它依靠电力驱动，开关S1闭合时指示灯L亮起，独轮
车处于待机状态；再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。如图
电路设计符合上述要求的是（ ）
A． B． C． D．
试卷第8页，共3页【答案】A
【详解】由题意可知，当开关S 闭合时指示灯L亮起，再当人站在独轮车上时开关S 自动闭合，电动
1 2
机M才能启动，说明电动机和指示灯可以独立工作、互不影响，即电动机和指示灯为并联，且开关S
1
位于干路，开关S 位于电动机支路，故A符合题意，BCD不符合题意。
2
故选A。
15．如图甲所示是烟雾报警装置的电路图。R0为定值电阻，R为光敏电阻，它的阻值随光照强度变化
情况如图乙所示（lx为光照强度单位），当电流表示数减小至某一数值时装置报警。开关S闭合
后，下列说法正确的是（ ）
A．当环境无烟雾时，电压表示数最大
B．当环境烟雾变化时，电压表与电流表示数之比始终不变
C．当环境的烟雾增多时，电路消耗的电功率变大
D．增大R 的阻值可使装置在更低浓度烟雾下报警
0
【答案】D
【详解】由电路图可知，光敏电阻R和定值电阻 串联，电压表测R两端的电压，电流表测电路中的
电流。
A．当环境无烟时，光照强度最大，由图乙可知，光敏电阻接入电路中的阻值最小，根据欧姆定律可
知，电路中的电流最大，由 可知，定值电阻两端的电压最大，因为串联电路两端的电压等于各
部分电路两端的电压之和，且电源电压不变，所以光敏电阻的两端电压最小，即电压表示数最小，故
A错误；
B．电压表与电流表的示数之比等于光敏电阻的阻值，当环境烟雾浓度发生变化时，光敏电阻周围的光

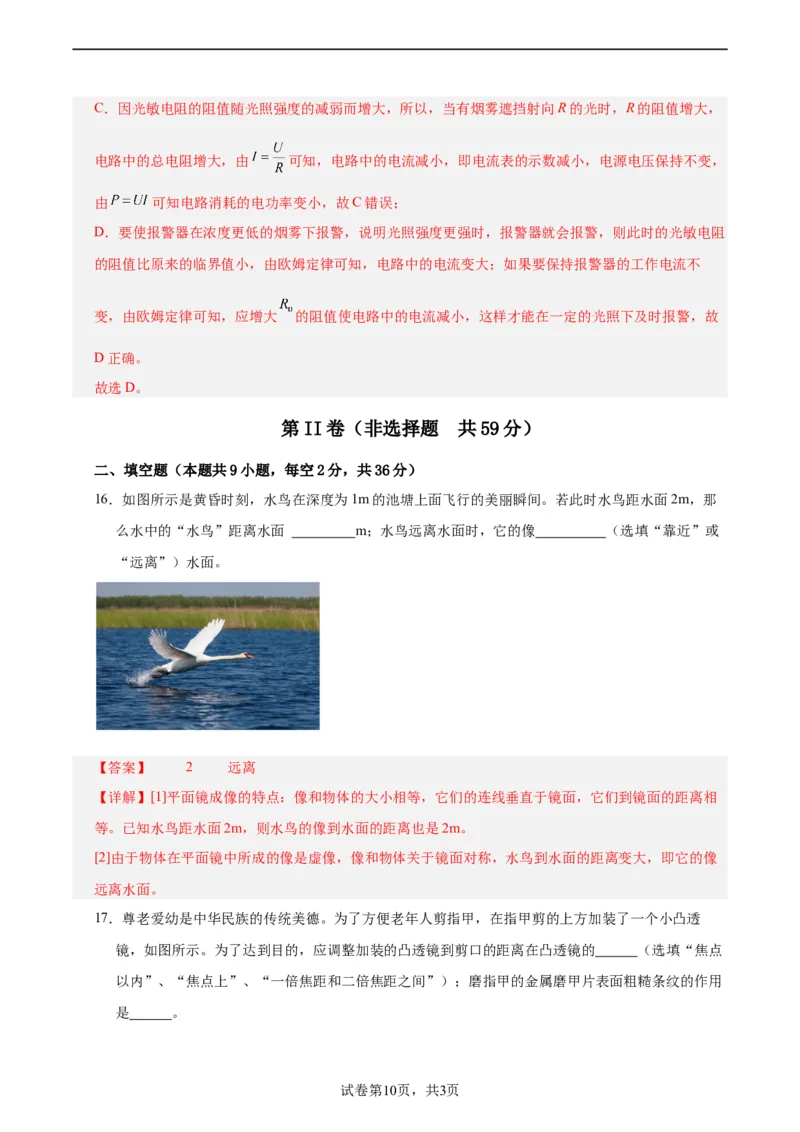

照强度发生变化，其阻值也发生变化，故电压表与电流表示数发生变化，故B错误；C．因光敏电阻的阻值随光照强度的减弱而增大，所以，当有烟雾遮挡射向R的光时，R的阻值增大，
电路中的总电阻增大，由 可知，电路中的电流减小，即电流表的示数减小，电源电压保持不变，
由 可知电路消耗的电功率变小，故C错误；
D．要使报警器在浓度更低的烟雾下报警，说明光照强度更强时，报警器就会报警，则此时的光敏电阻
的阻值比原来的临界值小，由欧姆定律可知，电路中的电流变大；如果要保持报警器的工作电流不
变，由欧姆定律可知，应增大 的阻值使电路中的电流减小，这样才能在一定的光照下及时报警，故
D正确。
故选D。
第II卷（非选择题 共59分）
二、填空题（本题共9小题，每空2分，共36分）
16．如图所示是黄昏时刻，水鸟在深度为1m的池塘上面飞行的美丽瞬间。若此时水鸟距水面2m，那
么水中的“水鸟”距离水面 m；水鸟远离水面时，它的像 （选填“靠近”或
“远离”）水面。
【答案】 2 远离
【详解】[1]平面镜成像的特点：像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相
等。已知水鸟距水面2m，则水鸟的像到水面的距离也是2m。
[2]由于物体在平面镜中所成的像是虚像，像和物体关于镜面对称，水鸟到水面的距离变大，即它的像
远离水面。

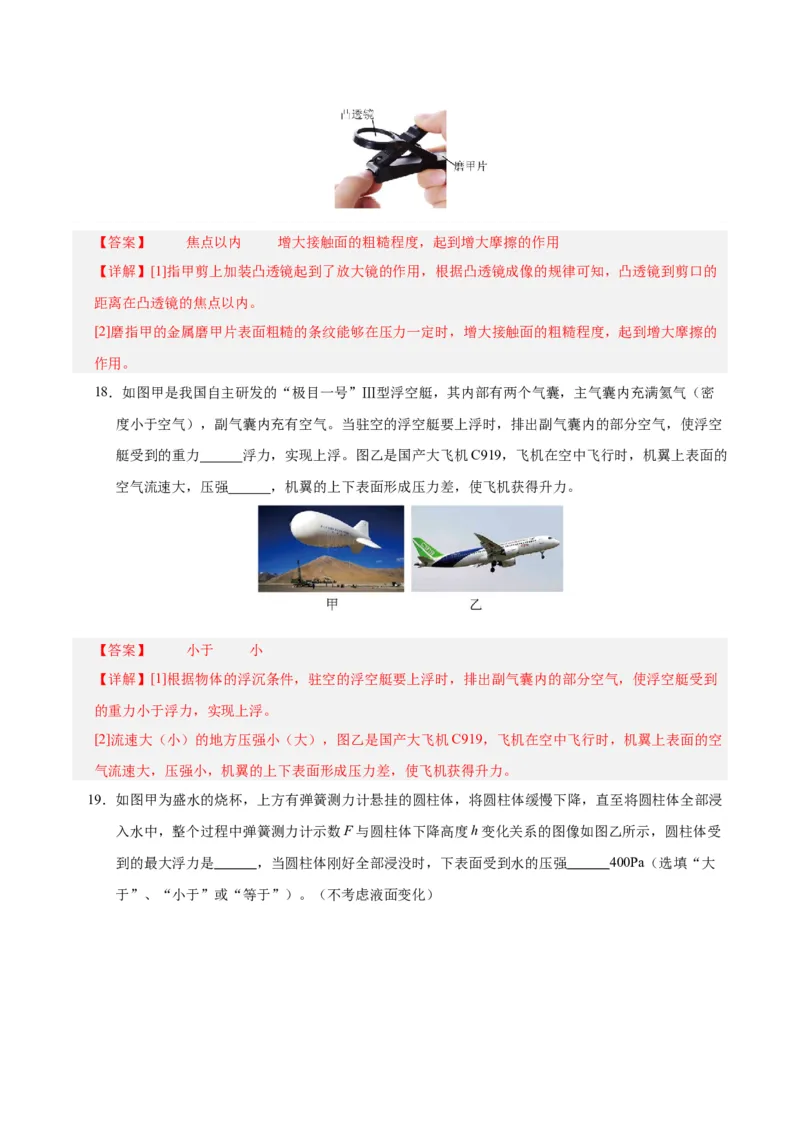

17．尊老爱幼是中华民族的传统美德。为了方便老年人剪指甲，在指甲剪的上方加装了一个小凸透
镜，如图所示。为了达到目的，应调整加装的凸透镜到剪口的距离在凸透镜的 （选填“焦点
以内”、“焦点上”、“一倍焦距和二倍焦距之间”）；磨指甲的金属磨甲片表面粗糙条纹的作用
是 。
试卷第10页，共3页【答案】 焦点以内 增大接触面的粗糙程度，起到增大摩擦的作用
【详解】[1]指甲剪上加装凸透镜起到了放大镜的作用，根据凸透镜成像的规律可知，凸透镜到剪口的
距离在凸透镜的焦点以内。
[2]磨指甲的金属磨甲片表面粗糙的条纹能够在压力一定时，增大接触面的粗糙程度，起到增大摩擦的
作用。
18．如图甲是我国自主研发的“极目一号”Ⅲ型浮空艇，其内部有两个气囊，主气囊内充满氦气（密
度小于空气），副气囊内充有空气。当驻空的浮空艇要上浮时，排出副气囊内的部分空气，使浮空
艇受到的重力 浮力，实现上浮。图乙是国产大飞机C919，飞机在空中飞行时，机翼上表面的
空气流速大，压强 ，机翼的上下表面形成压力差，使飞机获得升力。
【答案】 小于 小
【详解】[1]根据物体的浮沉条件，驻空的浮空艇要上浮时，排出副气囊内的部分空气，使浮空艇受到
的重力小于浮力，实现上浮。
[2]流速大（小）的地方压强小（大），图乙是国产大飞机C919，飞机在空中飞行时，机翼上表面的空
气流速大，压强小，机翼的上下表面形成压力差，使飞机获得升力。

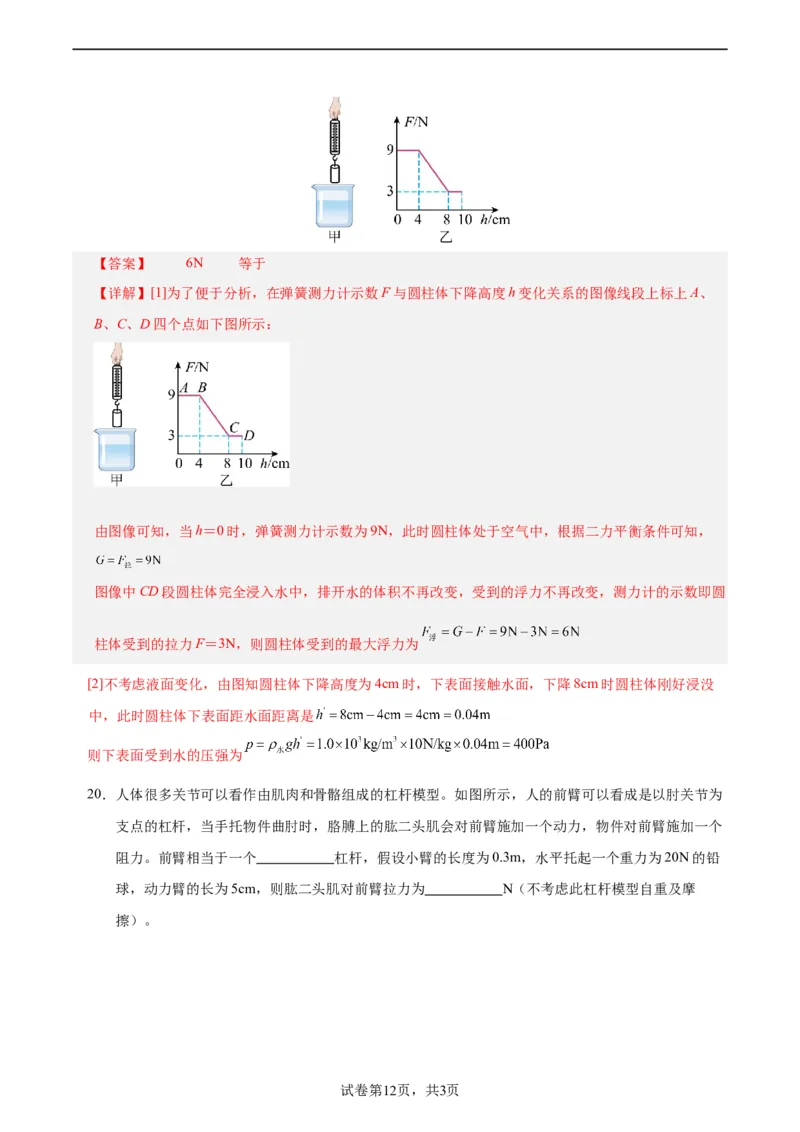

19．如图甲为盛水的烧杯，上方有弹簧测力计悬挂的圆柱体，将圆柱体缓慢下降，直至将圆柱体全部浸
入水中，整个过程中弹簧测力计示数F与圆柱体下降高度h变化关系的图像如图乙所示，圆柱体受
到的最大浮力是 ，当圆柱体刚好全部浸没时，下表面受到水的压强 400Pa（选填“大
于”、“小于”或“等于”）。（不考虑液面变化）【答案】 6N 等于
【详解】[1]为了便于分析，在弹簧测力计示数F与圆柱体下降高度h变化关系的图像线段上标上A、
B、C、D四个点如下图所示：
由图像可知，当h＝0时，弹簧测力计示数为9N，此时圆柱体处于空气中，根据二力平衡条件可知，
图像中CD段圆柱体完全浸入水中，排开水的体积不再改变，受到的浮力不再改变，测力计的示数即圆
柱体受到的拉力F＝3N，则圆柱体受到的最大浮力为
[2]不考虑液面变化，由图知圆柱体下降高度为4cm时，下表面接触水面，下降8cm时圆柱体刚好浸没
中，此时圆柱体下表面距水面距离是
则下表面受到水的压强为
20．人体很多关节可以看作由肌肉和骨骼组成的杠杆模型。如图所示，人的前臂可以看成是以肘关节为
支点的杠杆，当手托物件曲肘时，胳膊上的肱二头肌会对前臂施加一个动力，物件对前臂施加一个
阻力。前臂相当于一个 杠杆，假设小臂的长度为0.3m，水平托起一个重力为20N的铅
球，动力臂的长为5cm，则肱二头肌对前臂拉力为 N（不考虑此杠杆模型自重及摩
擦）。

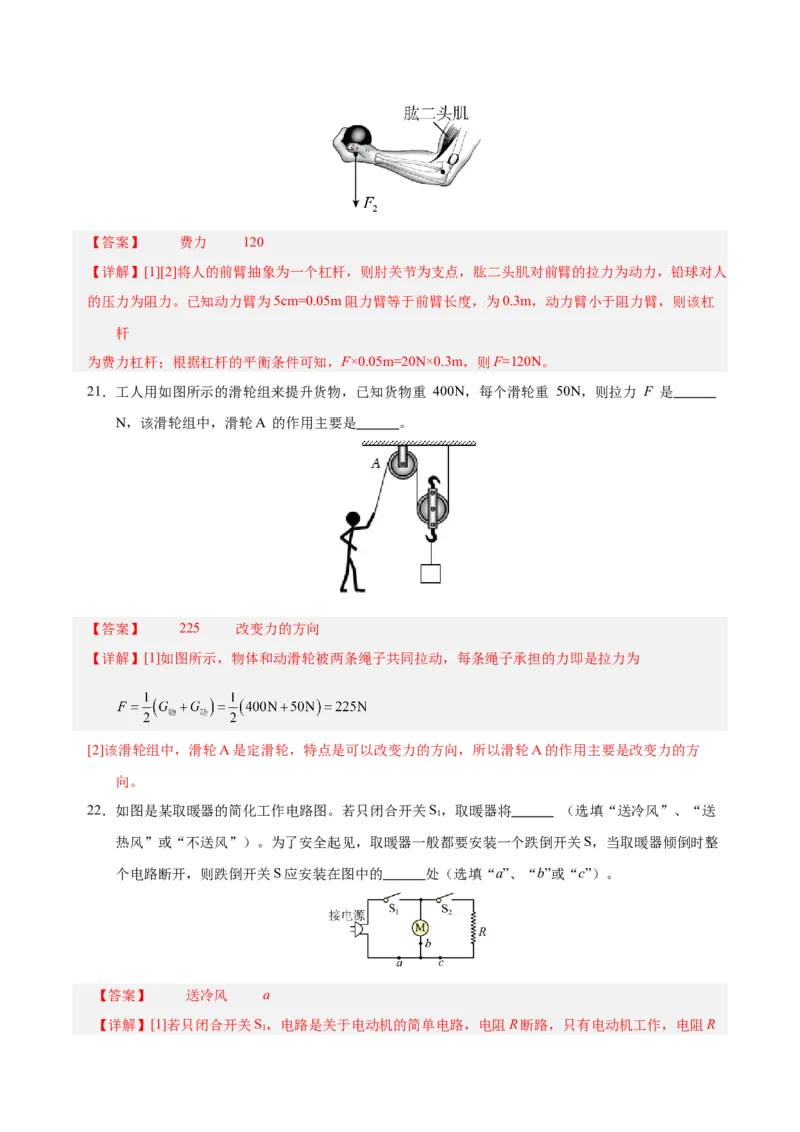

试卷第12页，共3页【答案】 费力 120
【详解】[1][2]将人的前臂抽象为一个杠杆，则肘关节为支点，肱二头肌对前臂的拉力为动力，铅球对人
的压力为阻力。已知动力臂为5cm=0.05m阻力臂等于前臂长度，为0.3m，动力臂小于阻力臂，则该杠
杆
为费力杠杆；根据杠杆的平衡条件可知，F×0.05m=20N×0.3m，则F=120N。
21．工人用如图所示的滑轮组来提升货物，已知货物重 400N，每个滑轮重 50N，则拉力 F 是
N，该滑轮组中，滑轮A 的作用主要是 。
【答案】 225 改变力的方向
【详解】[1]如图所示，物体和动滑轮被两条绳子共同拉动，每条绳子承担的力即是拉力为
[2]该滑轮组中，滑轮A是定滑轮，特点是可以改变力的方向，所以滑轮A的作用主要是改变力的方
向。
22．如图是某取暖器的简化工作电路图。若只闭合开关S，取暖器将 （选填“送冷风”、“送
1
热风”或“不送风”）。为了安全起见，取暖器一般都要安装一个跌倒开关S，当取暖器倾倒时整
个电路断开，则跌倒开关S应安装在图中的 处（选填“a”、“b”或“c”）。
【答案】 送冷风 a
【详解】[1]若只闭合开关S，电路是关于电动机的简单电路，电阻R断路，只有电动机工作，电阻R
1不工作，所以只送冷风。
[2]为了安全起见，取暖器在跌倒时就应断开开关S，使整个电路不工作，故开关S应安装在干路上；由
图可知，b、c都在支路上，a在干路上，所以跌倒开关S应安装在图中的a处。

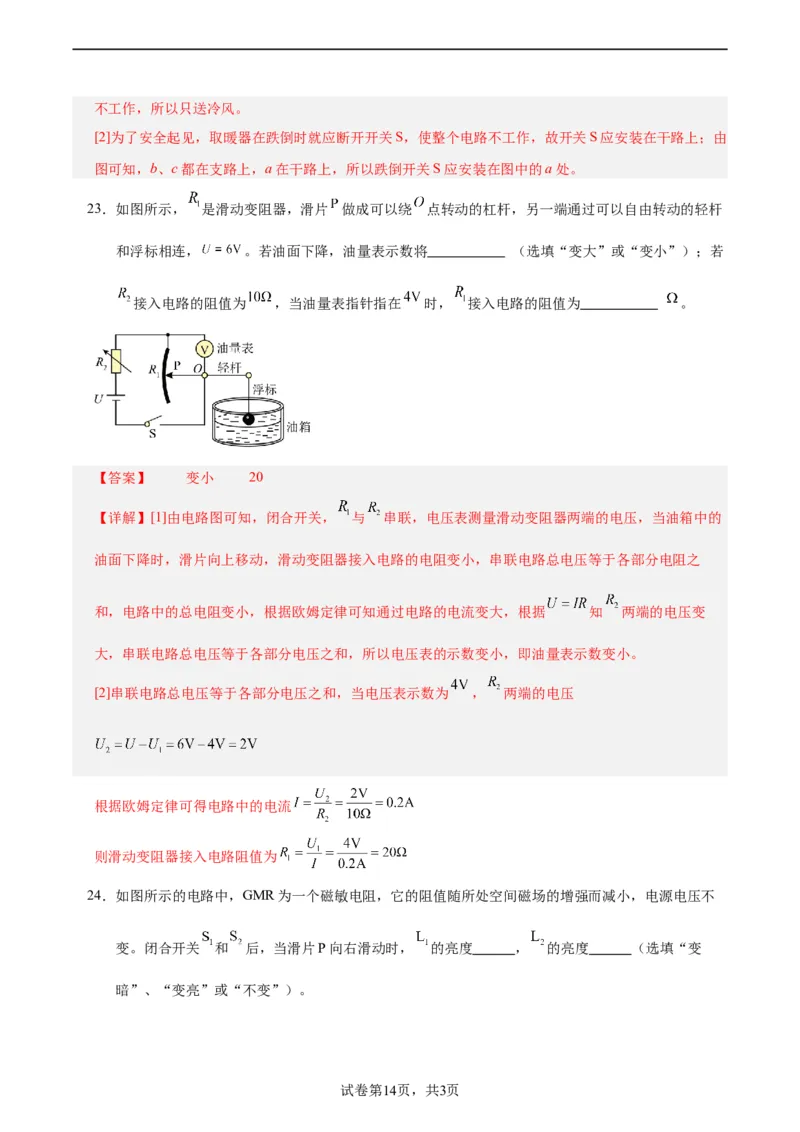

23．如图所示， 是滑动变阻器，滑片 做成可以绕 点转动的杠杆，另一端通过可以自由转动的轻杆
和浮标相连， 。若油面下降，油量表示数将 （选填“变大”或“变小”）；若
接入电路的阻值为 ，当油量表指针指在 时， 接入电路的阻值为 。
【答案】 变小 20
【详解】[1]由电路图可知，闭合开关， 与 串联，电压表测量滑动变阻器两端的电压，当油箱中的
油面下降时，滑片向上移动，滑动变阻器接入电路的电阻变小，串联电路总电压等于各部分电阻之
和，电路中的总电阻变小，根据欧姆定律可知通过电路的电流变大，根据 知 两端的电压变
大，串联电路总电压等于各部分电压之和，所以电压表的示数变小，即油量表示数变小。
[2]串联电路总电压等于各部分电压之和，当电压表示数为 ， 两端的电压
根据欧姆定律可得电路中的电流
则滑动变阻器接入电路阻值为

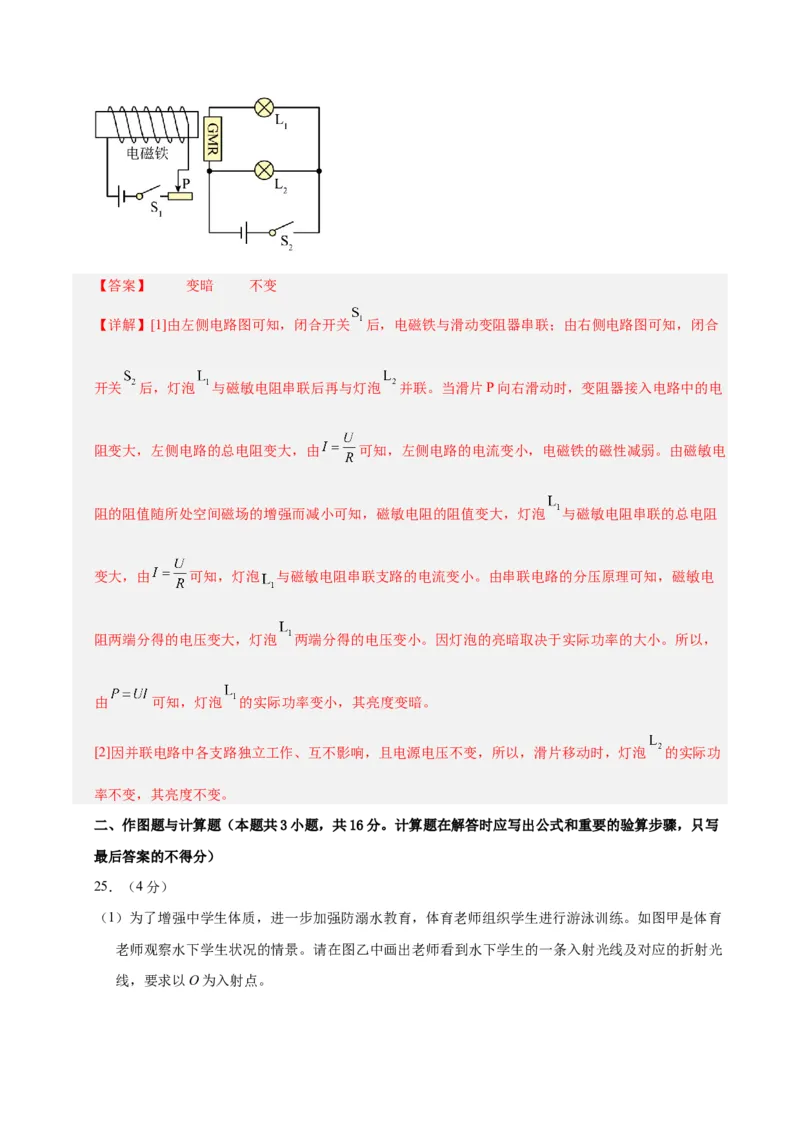

24．如图所示的电路中，GMR为一个磁敏电阻，它的阻值随所处空间磁场的增强而减小，电源电压不
变。闭合开关 和 后，当滑片P向右滑动时， 的亮度 ， 的亮度 （选填“变
暗”、“变亮”或“不变”）。
试卷第14页，共3页【答案】 变暗 不变
【详解】[1]由左侧电路图可知，闭合开关 后，电磁铁与滑动变阻器串联；由右侧电路图可知，闭合
开关 后，灯泡 与磁敏电阻串联后再与灯泡 并联。当滑片P向右滑动时，变阻器接入电路中的电
阻变大，左侧电路的总电阻变大，由 可知，左侧电路的电流变小，电磁铁的磁性减弱。由磁敏电
阻的阻值随所处空间磁场的增强而减小可知，磁敏电阻的阻值变大，灯泡 与磁敏电阻串联的总电阻
变大，由 可知，灯泡 与磁敏电阻串联支路的电流变小。由串联电路的分压原理可知，磁敏电
阻两端分得的电压变大，灯泡 两端分得的电压变小。因灯泡的亮暗取决于实际功率的大小。所以，
由 可知，灯泡 的实际功率变小，其亮度变暗。
[2]因并联电路中各支路独立工作、互不影响，且电源电压不变，所以，滑片移动时，灯泡 的实际功
率不变，其亮度不变。
二、作图题与计算题（本题共3小题，共16分。计算题在解答时应写出公式和重要的验算步骤，只写
最后答案的不得分）
25．（4分）

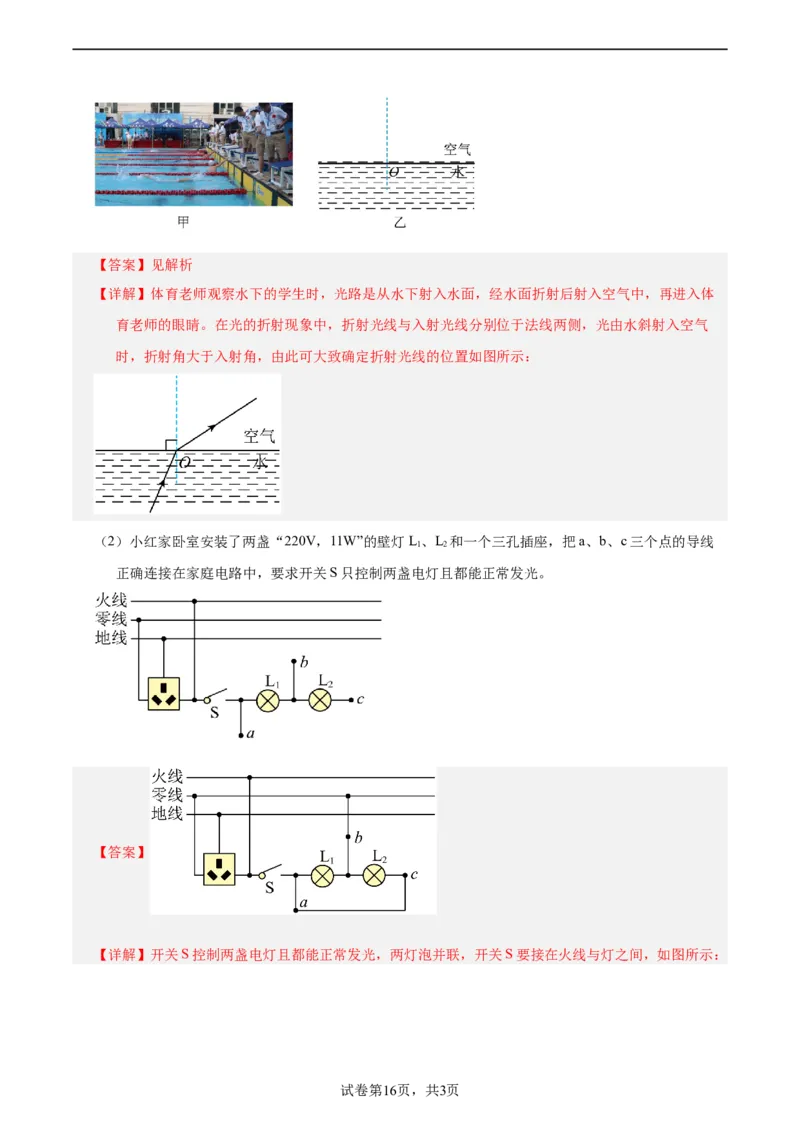

（1）为了增强中学生体质，进一步加强防溺水教育，体育老师组织学生进行游泳训练。如图甲是体育
老师观察水下学生状况的情景。请在图乙中画出老师看到水下学生的一条入射光线及对应的折射光
线，要求以O为入射点。【答案】见解析
【详解】体育老师观察水下的学生时，光路是从水下射入水面，经水面折射后射入空气中，再进入体
育老师的眼睛。在光的折射现象中，折射光线与入射光线分别位于法线两侧，光由水斜射入空气
时，折射角大于入射角，由此可大致确定折射光线的位置如图所示：

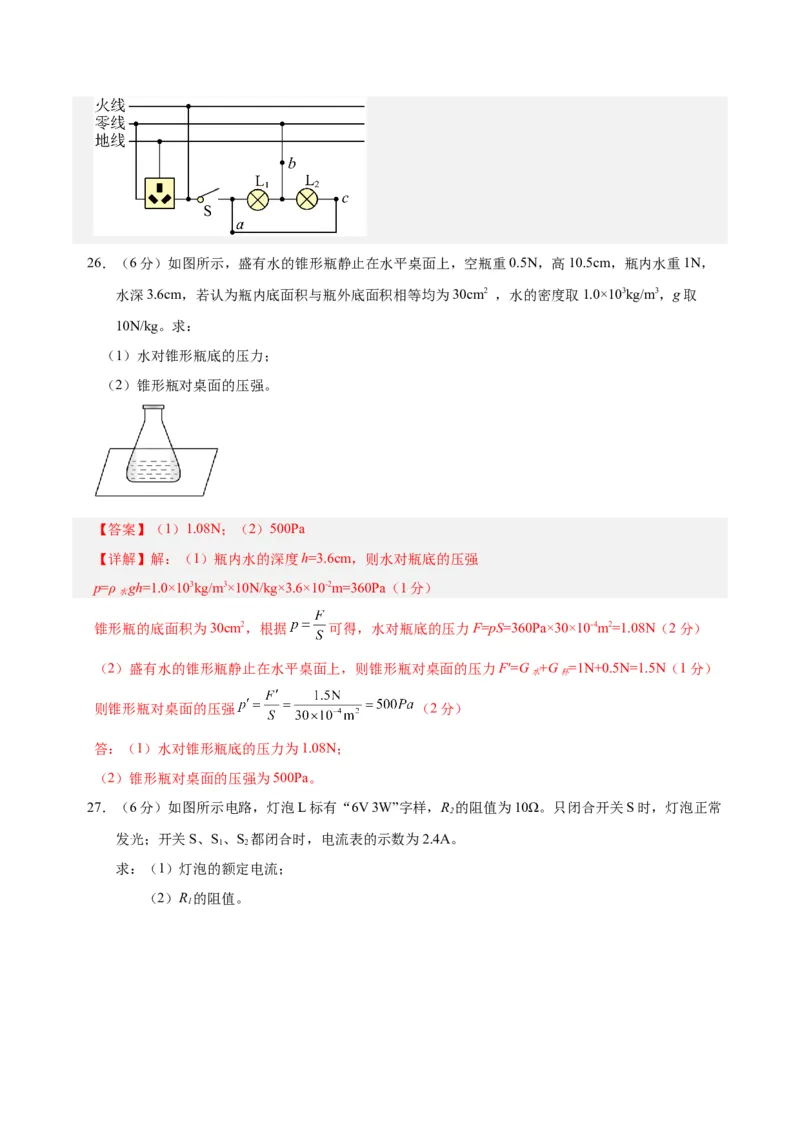

（2）小红家卧室安装了两盏“220V，11W”的壁灯L、L 和一个三孔插座，把a、b、c三个点的导线
1 2
正确连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
【答案】
【详解】开关S控制两盏电灯且都能正常发光，两灯泡并联，开关S要接在火线与灯之间，如图所示：
试卷第16页，共3页26．（6分）如图所示，盛有水的锥形瓶静止在水平桌面上，空瓶重0.5N，高10.5cm，瓶内水重1N，
水深3.6cm，若认为瓶内底面积与瓶外底面积相等均为30cm2 ，水的密度取1.0×103kg/m3，g取
10N/kg。求：
（1）水对锥形瓶底的压力；
（2）锥形瓶对桌面的压强。
【答案】（1）1.08N；（2）500Pa
【详解】解：（1）瓶内水的深度h=3.6cm，则水对瓶底的压强
p=ρ gh=1.0×103kg/m3×10N/kg×3.6×10-2m=360Pa（1分）
水
锥形瓶的底面积为30cm2，根据 可得，水对瓶底的压力F=pS=360Pa×30×10-4m2=1.08N（2分）
（2）盛有水的锥形瓶静止在水平桌面上，则锥形瓶对桌面的压力F′=G +G =1N+0.5N=1.5N（1分）
水 杯
则锥形瓶对桌面的压强 （2分）
答：（1）水对锥形瓶底的压力为1.08N；
（2）锥形瓶对桌面的压强为500Pa。

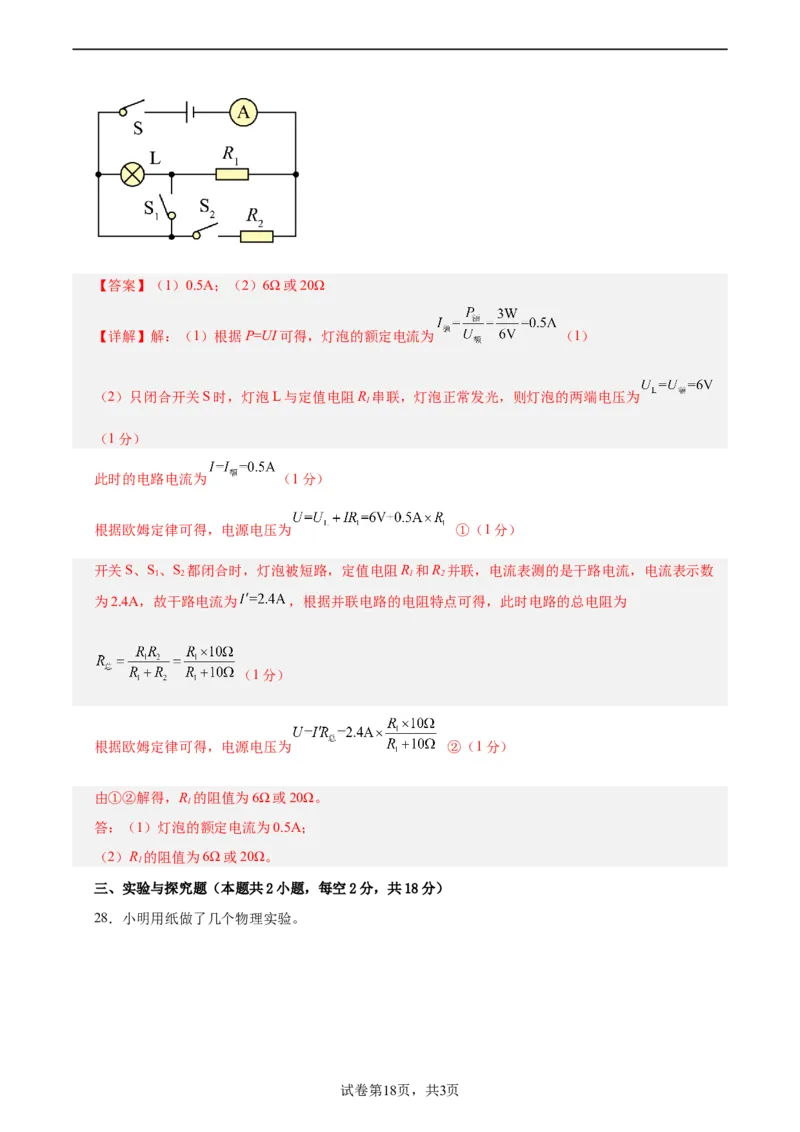

27．（6分）如图所示电路，灯泡L标有“6V 3W”字样，R 的阻值为10Ω。只闭合开关S时，灯泡正常
2
发光；开关S、S、S 都闭合时，电流表的示数为2.4A。
1 2
求：（1）灯泡的额定电流；
（2）R 的阻值。
1【答案】（1）0.5A；（2）6Ω或20Ω
【详解】解：（1）根据P=UI可得，灯泡的额定电流为 （1）
（2）只闭合开关S时，灯泡L与定值电阻R 串联，灯泡正常发光，则灯泡的两端电压为
1
（1分）
此时的电路电流为 （1分）
根据欧姆定律可得，电源电压为 ①（1分）
开关S、S、S 都闭合时，灯泡被短路，定值电阻R 和R 并联，电流表测的是干路电流，电流表示数
1 2 1 2
为2.4A，故干路电流为 ，根据并联电路的电阻特点可得，此时电路的总电阻为
（1分）
根据欧姆定律可得，电源电压为 ②（1分）
由①②解得，R 的阻值为6Ω或20Ω。
1
答：（1）灯泡的额定电流为0.5A；
（2）R 的阻值为6Ω或20Ω。
1
三、实验与探究题（本题共2小题，每空2分，共18分）

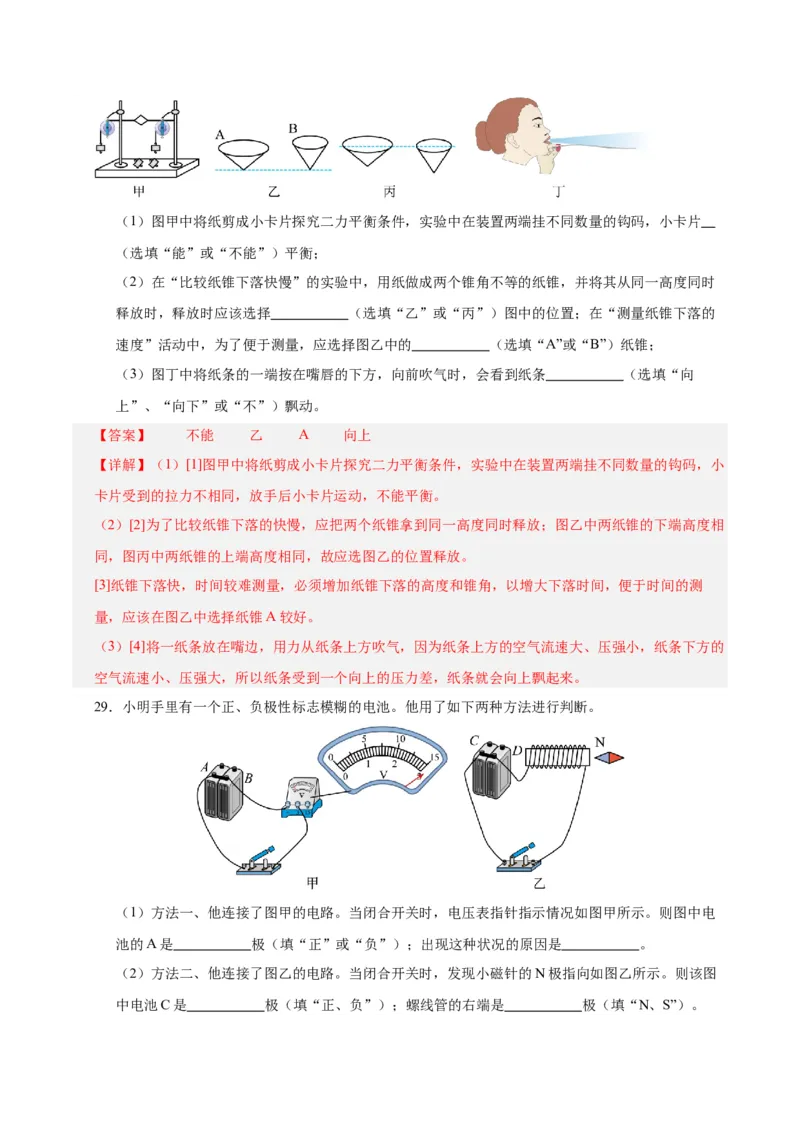

28．小明用纸做了几个物理实验。
试卷第18页，共3页（1）图甲中将纸剪成小卡片探究二力平衡条件，实验中在装置两端挂不同数量的钩码，小卡片
（选填“能”或“不能”）平衡；
（2）在“比较纸锥下落快慢”的实验中，用纸做成两个锥角不等的纸锥，并将其从同一高度同时
释放时，释放时应该选择 （选填“乙”或“丙”）图中的位置；在“测量纸锥下落的
速度”活动中，为了便于测量，应选择图乙中的 （选填“A”或“B”）纸锥；
（3）图丁中将纸条的一端按在嘴唇的下方，向前吹气时，会看到纸条 （选填“向
上”、“向下”或“不”）飘动。
【答案】 不能 乙 A 向上
【详解】（1）[1]图甲中将纸剪成小卡片探究二力平衡条件，实验中在装置两端挂不同数量的钩码，小
卡片受到的拉力不相同，放手后小卡片运动，不能平衡。
（2）[2]为了比较纸锥下落的快慢，应把两个纸锥拿到同一高度同时释放；图乙中两纸锥的下端高度相
同，图丙中两纸锥的上端高度相同，故应选图乙的位置释放。
[3]纸锥下落快，时间较难测量，必须增加纸锥下落的高度和锥角，以增大下落时间，便于时间的测
量，应该在图乙中选择纸锥A较好。
（3）[4]将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大、压强小，纸条下方的
空气流速小、压强大，所以纸条受到一个向上的压力差，纸条就会向上飘起来。
29．小明手里有一个正、负极性标志模糊的电池。他用了如下两种方法进行判断。
（1）方法一、他连接了图甲的电路。当闭合开关时，电压表指针指示情况如图甲所示。则图中电
池的A是 极（填“正”或“负”）；出现这种状况的原因是 。
（2）方法二、他连接了图乙的电路。当闭合开关时，发现小磁针的N极指向如图乙所示。则该图
中电池C是 极（填“正、负”）；螺线管的右端是 极（填“N、S”）。（3）小明手边还有如下器材，其中不能用来判断电源正、负极的是 （填字母）。
A．电流表 B．发光二极管 C．小型电动机
【答案】 正 电压表量程过小 负 S C
【详解】（1）[1][2]电压表指针右偏，流经电压表的电流方向正确，图中电池的A是正极；出现指针
满偏的原因是电源电压较大，电压表量程太小。
（2）[3] [4]小磁针静止时N极指向螺线管的左侧，根据异名磁极相互吸引，故螺线管的右端是S极，
左端是N极；根据安培定则，用右手握住螺线管，大拇指指向N极，则弯曲的四指指的方向即为电流
的方向，故电源的C端是负极。
（3）[5]A．电流流经电流表时“正进负出”则电流表指针的正向偏转，否则将反向偏转，由此可确定
电流方向，故A不符合题意；
B．根据发光二极管的单向导电性可以确定电流方向，故B不符合题意；
C．小型电动机通过的电流方向不同转向不同，但不能确定电流方向，故C符合题意。
故选C。
B 卷（共 20 分）
一、选择题（本题共5小题，每小题2分，共10分。有的小题只有一个选项符合题目要求；有的
小题有两个选项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分）

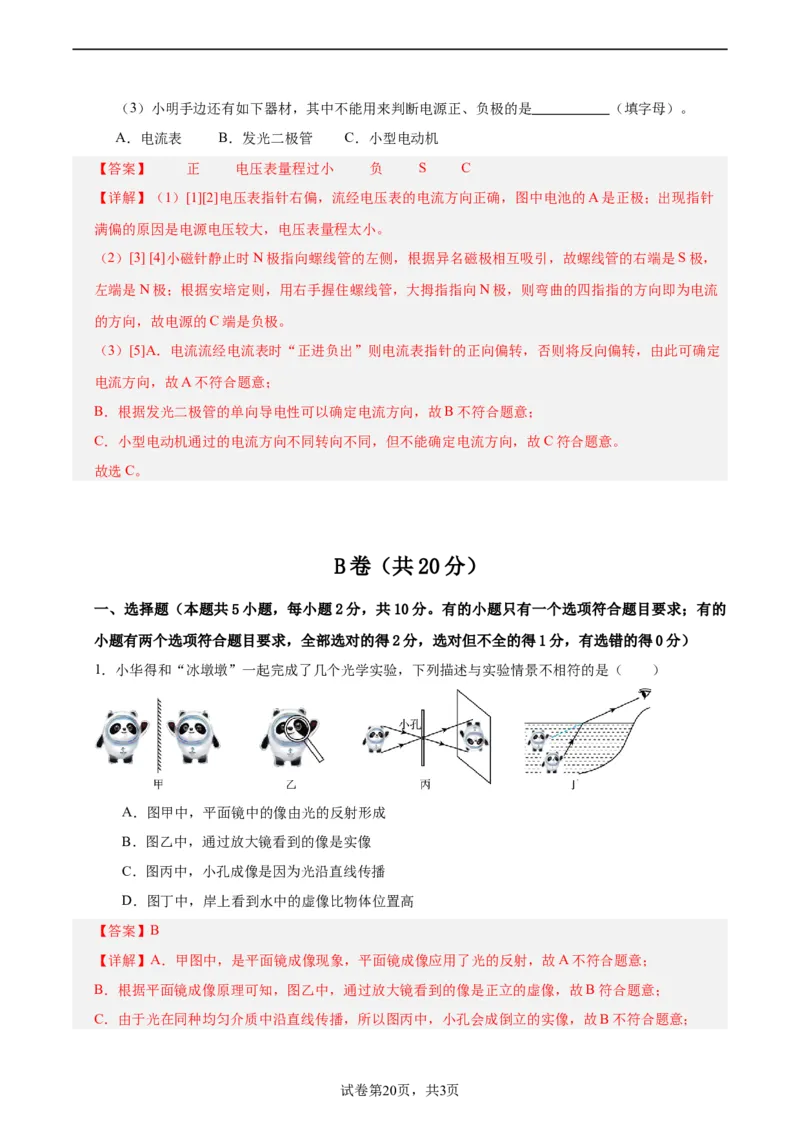

1．小华得和“冰墩墩”一起完成了几个光学实验，下列描述与实验情景不相符的是（ ）
A．图甲中，平面镜中的像由光的反射形成
B．图乙中，通过放大镜看到的像是实像
C．图丙中，小孔成像是因为光沿直线传播
D．图丁中，岸上看到水中的虚像比物体位置高
【答案】B
【详解】A．甲图中，是平面镜成像现象，平面镜成像应用了光的反射，故A不符合题意；
B．根据平面镜成像原理可知，图乙中，通过放大镜看到的像是正立的虚像，故B符合题意；
C．由于光在同种均匀介质中沿直线传播，所以图丙中，小孔会成倒立的实像，故B不符合题意；
试卷第20页，共3页D．图丁中，水的光射向水面时发生折射，人逆着折射光看去，看到的虚像比实际位置偏高，故D不符
合题意。
故选B。

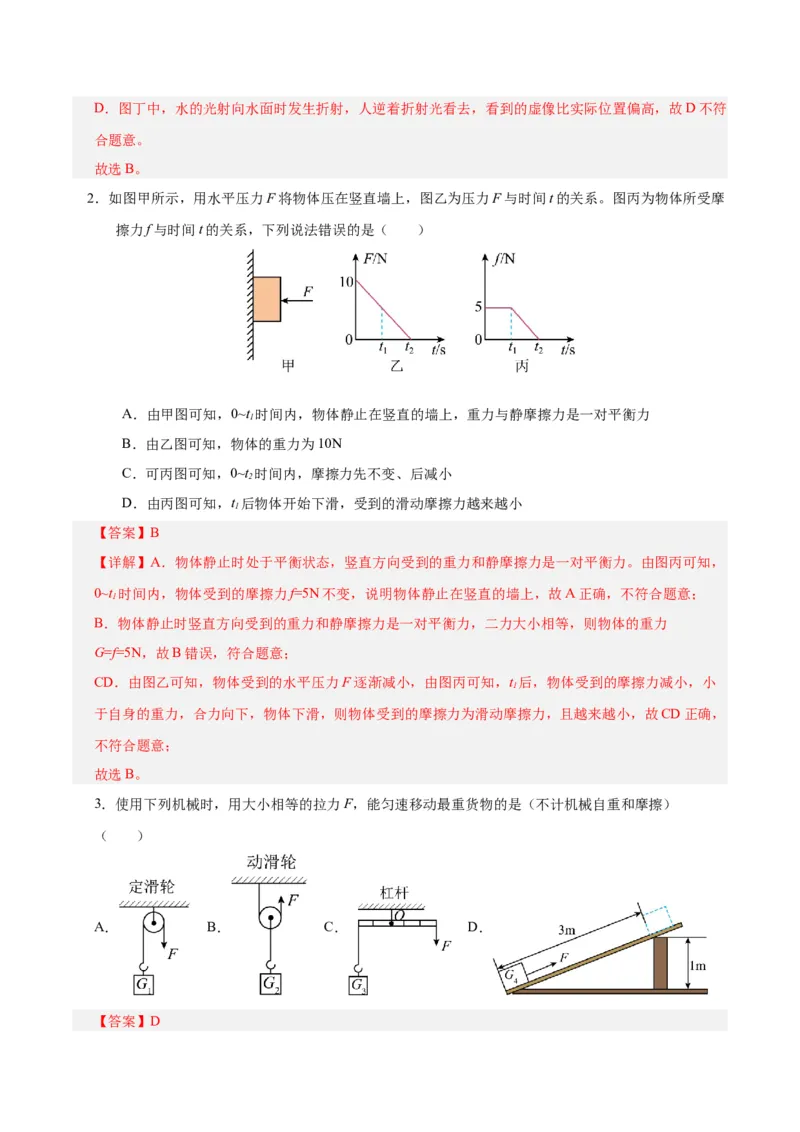

2．如图甲所示，用水平压力F将物体压在竖直墙上，图乙为压力F与时间t的关系。图丙为物体所受摩
擦力f与时间t的关系，下列说法错误的是（ ）
A．由甲图可知，0~t 时间内，物体静止在竖直的墙上，重力与静摩擦力是一对平衡力
1
B．由乙图可知，物体的重力为10N
C．可丙图可知，0~t 时间内，摩擦力先不变、后减小
2
D．由丙图可知，t 后物体开始下滑，受到的滑动摩擦力越来越小
1
【答案】B
【详解】A．物体静止时处于平衡状态，竖直方向受到的重力和静摩擦力是一对平衡力。由图丙可知，
0~t 时间内，物体受到的摩擦力f=5N不变，说明物体静止在竖直的墙上，故A正确，不符合题意；
1
B．物体静止时竖直方向受到的重力和静摩擦力是一对平衡力，二力大小相等，则物体的重力
G=f=5N，故B错误，符合题意；
CD．由图乙可知，物体受到的水平压力F逐渐减小，由图丙可知，t 后，物体受到的摩擦力减小，小
1
于自身的重力，合力向下，物体下滑，则物体受到的摩擦力为滑动摩擦力，且越来越小，故CD正确，
不符合题意；
故选B。
3．使用下列机械时，用大小相等的拉力F，能匀速移动最重货物的是（不计机械自重和摩擦）
（ ）
A． B． C． D．
【答案】D【详解】A中是定滑轮，使用它不省力，故
B中是动滑轮，使用它可以省一半的力，故
C中是杠杆，设每一小格的长度为L，根据杠杆平衡条件可知， ，解得，
D中是斜面，根据机械功原理可知， ，解得
由此可知， ，故ABC不符合题意，D符合题意。
故选D。

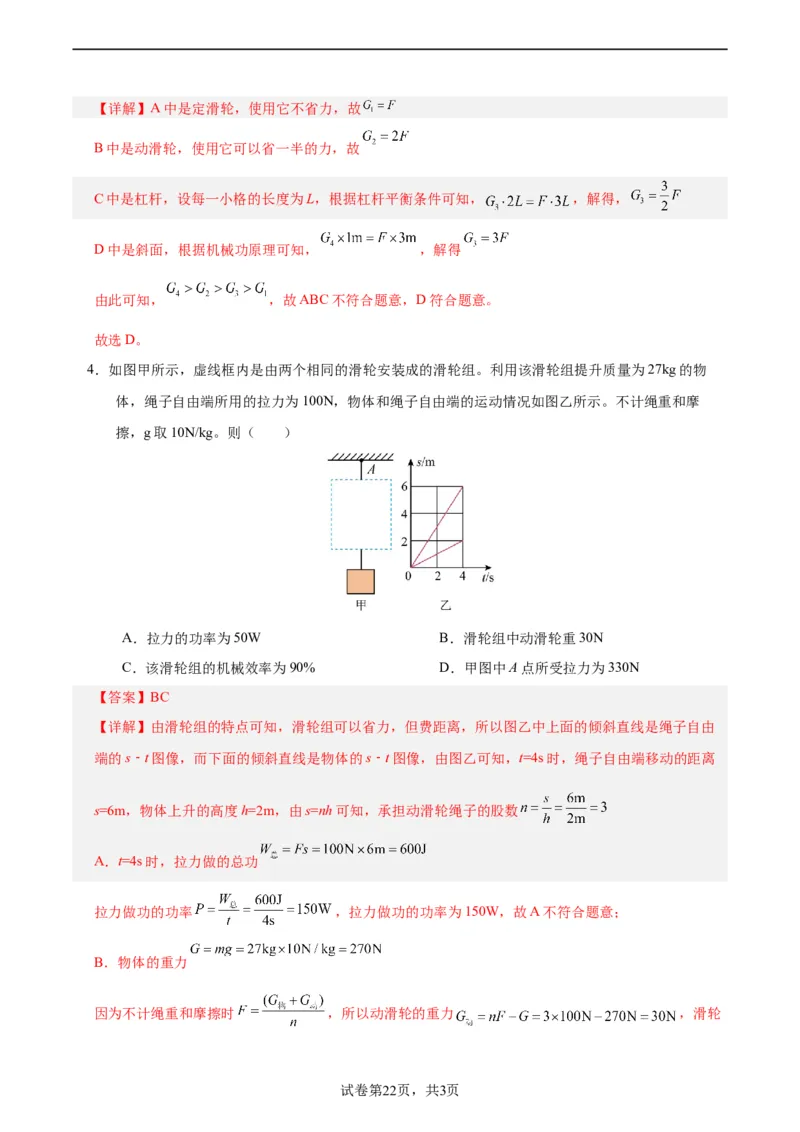

4．如图甲所示，虚线框内是由两个相同的滑轮安装成的滑轮组。利用该滑轮组提升质量为27kg的物
体，绳子自由端所用的拉力为100N，物体和绳子自由端的运动情况如图乙所示。不计绳重和摩
擦，g取10N/kg。则（ ）
A．拉力的功率为50W B．滑轮组中动滑轮重30N
C．该滑轮组的机械效率为90% D．甲图中A点所受拉力为330N
【答案】BC
【详解】由滑轮组的特点可知，滑轮组可以省力，但费距离，所以图乙中上面的倾斜直线是绳子自由
端的s﹣t图像，而下面的倾斜直线是物体的s﹣t图像，由图乙可知，t=4s时，绳子自由端移动的距离
s=6m，物体上升的高度h=2m，由s=nh可知，承担动滑轮绳子的股数
A．t=4s时，拉力做的总功
拉力做功的功率 ，拉力做功的功率为150W，故A不符合题意；
B．物体的重力
因为不计绳重和摩擦时 ，所以动滑轮的重力 ，滑轮
试卷第22页，共3页组中动滑轮重30N，故B符合题意；
C．滑轮组的机械效率
该滑轮组的机械效率为90%，故C符合题意；
D．因为两个滑轮相同，所以定滑轮的重力G =G =30N
定 动
由力的平衡条件可知，甲图中A点所受拉力， ，故D不符合题
意。
故选BC。

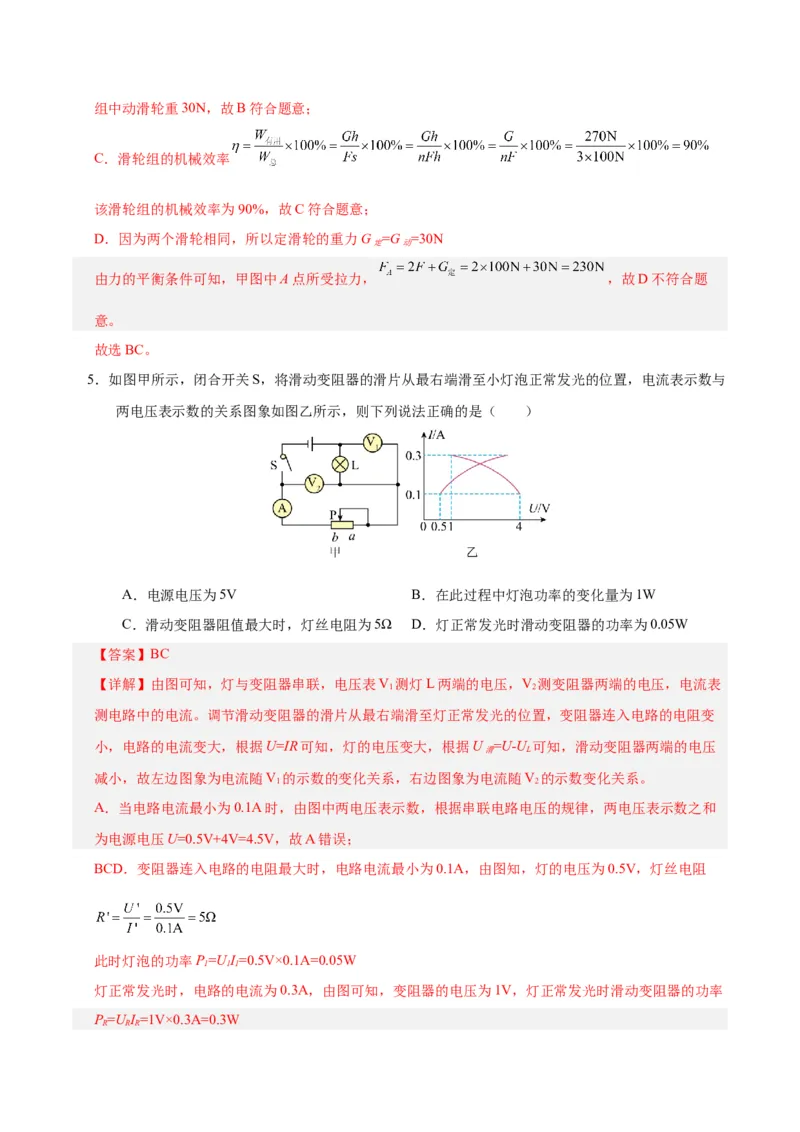

5．如图甲所示，闭合开关S，将滑动变阻器的滑片从最右端滑至小灯泡正常发光的位置，电流表示数与
两电压表示数的关系图象如图乙所示，则下列说法正确的是（ ）
A．电源电压为5V B．在此过程中灯泡功率的变化量为1W
C．滑动变阻器阻值最大时，灯丝电阻为5Ω D．灯正常发光时滑动变阻器的功率为0.05W
【答案】BC
【详解】由图可知，灯与变阻器串联，电压表V 测灯L两端的电压，V 测变阻器两端的电压，电流表
1 2
测电路中的电流。调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，变阻器连入电路的电阻变
小，电路的电流变大，根据U=IR可知，灯的电压变大，根据U =U-U 可知，滑动变阻器两端的电压
滑 L
减小，故左边图象为电流随V 的示数的变化关系，右边图象为电流随V 的示数变化关系。
1 2
A．当电路电流最小为0.1A时，由图中两电压表示数，根据串联电路电压的规律，两电压表示数之和
为电源电压U=0.5V+4V=4.5V，故A错误；
BCD．变阻器连入电路的电阻最大时，电路电流最小为0.1A，由图知，灯的电压为0.5V，灯丝电阻
此时灯泡的功率P=UI=0.5V×0.1A=0.05W
1 1 1
灯正常发光时，电路的电流为0.3A，由图可知，变阻器的电压为1V，灯正常发光时滑动变阻器的功率
P =U I =1V×0.3A=0.3W
R R R由串联电路电压的规律，灯的额定电压为U =4.5V-1V=3.5V
L
灯的额定功率为P =U I =3.5V×0.3A=1.05W
L L L
即灯正常发光时的功率为1.05W，则灯的功率变化量为ΔP=P -P=1.05W-0.05W=1W，故BC正确，D
L 1
错误。
故选BC。
二、综合题(本题共2小题，共10分，第7题在解答时应写出公式和重要的演算步骤，只写出最后答案
不能得分）
6．如图所示，小定在测量“小灯泡的电功率”实验中，小灯泡上标有“ ”字样，正常发光时电阻
大约为 ，有两个规格分别为“ ”的滑动变阻器 和“ ”的滑动变阻器 ，电源
电压为6V。
（1）请你用笔画线代替导线将图甲中的实物电路连接完整 ；
（2）问题解决后，继续进行实验，发现电压表的示数如图乙所示，要测量小灯泡的额定功率，应
将滑动变阻器的滑片向 端移动，直到小灯泡正常发光，此时电流表的示数如图丙所示，则小
灯泡的额定功率为 W；
（3）上述实验中，小定选用的是滑动变阻器为 ，但在实验中，他发现这样做不便于调节电压 ，
为了既能完成实验，又便于调节，可以采取的办法是 。
【答案】 右 0.75 串进电路或者减少电源电压
【详解】（1）[1]小灯泡上标有“ ”字样，所以电压表选择小量程遵循“正进负出”的原则与灯
泡并联接入电路，如图所示
试卷第24页，共3页（2）[2]闭合开关，由图乙知电压表的量程为 ，分度值 ，电压表示数为 ，小于灯的额
定电压 ，要测量小灯泡的额定功率，由串联电路电压的规律可知应增大灯的电压，减小变阻器分
得的电压，根据分压原理可知应减小变阻器接入电路中的电阻，所以应将滑动变阻器滑片向右端移
动。
[3]当电压表示数为 时，小灯泡正常发光；由图丙知，电流表使用 的量程，电流表分度值
为 ，此时示数为 ，所以小灯泡的额定功率为
（3）[4]上述实验中，小定选用的是滑动变阻器为 ，但在实验中，他发现这样做不便于调节电压 电
流 ，为了既能完成实验，又便于调节，可以采取的办法是将 串联接入电路或者减少电源电压。

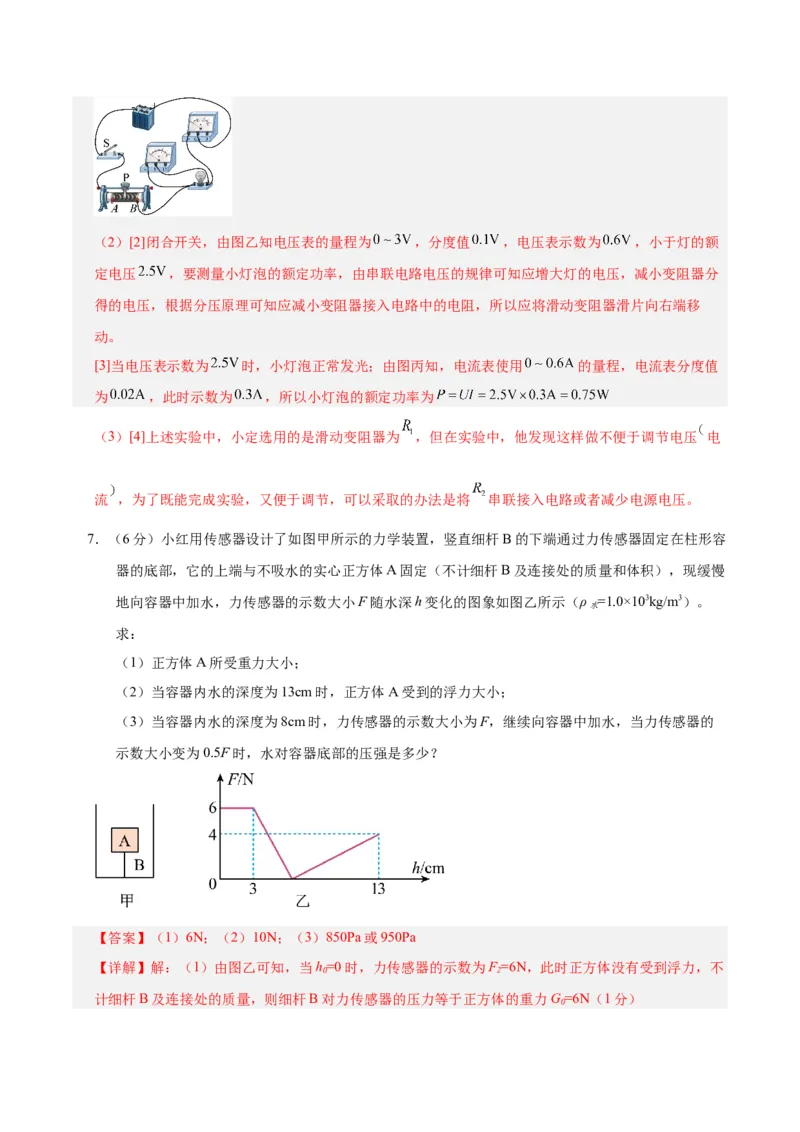

7．（6分）小红用传感器设计了如图甲所示的力学装置，竖直细杆B的下端通过力传感器固定在柱形容
器的底部，它的上端与不吸水的实心正方体A固定（不计细杆B及连接处的质量和体积），现缓慢
地向容器中加水，力传感器的示数大小F随水深h变化的图象如图乙所示（ρ =1.0×103kg/m3）。
水
求：
（1）正方体A所受重力大小；
（2）当容器内水的深度为13cm时，正方体A受到的浮力大小；
（3）当容器内水的深度为8cm时，力传感器的示数大小为F，继续向容器中加水，当力传感器的
示数大小变为0.5F时，水对容器底部的压强是多少？
【答案】（1）6N；（2）10N；（3）850Pa或950Pa
【详解】解：（1）由图乙可知，当h=0时，力传感器的示数为F=6N，此时正方体没有受到浮力，不
0 2
计细杆B及连接处的质量，则细杆B对力传感器的压力等于正方体的重力G=6N（1分）
0（2）由图乙可知，当h=3cm时，物体A的下表面恰好与水面接触；当容器内水的深度h=13cm时，
1 2
已经超过了F=0时水的深度，由力的平衡条件可得，此时正方体A受到的浮力
F =G+F=6N+4N=10N（1分）
浮
（3）由图乙可知，当h=3cm时物体A的下表面恰好与水面接触，则正方体A的边长
1
l=13cm-3cm=10cm
容器内水的深度h=8cm时，正方体A浸入水的深度h =h-h=8cm-3cm=5cm=0.05m
3 浸2 3 1
排开水的体积V ′=L2h =（0.1m）2×0.05m=5×10-4m3
排 浸2
正方体A受到的浮力F ′=ρ gV ′=1.0×103kg/m3×10N/kg×5×10-4m3=5N（1分）
浮 水 排
力传感器的示数F=G-F ′=6N-5N=1N
浮
继续向容器中加水，当力传感器第一次受到的力F′=0.5F=0.5×1N=0.5N
且水的深度较小时、细杆的向上的作用力处于平衡状态，所以由正方体受到的合力为零可得
F ″=G-F′=6N-0.5N=5.5N（1分）
浮
由F =ρ gV =ρ gS h 可得，此时正方体浸入水中的深度
浮 液 排 液 A 浸
则此时容器内水的深度：h=h+h =3cm+5.5cm=8.5cm=0.085m
4 1 浸3
则此时水对容器底的压强：p'=ρ gh=1.0×103kg/m3×10N/kg×0.085m=850Pa（1分）
液 4
继续向容器中加水，当力传感器第二次受到的力F′=5F=0.5×1N=0.5N
1
且水的深度较小大时、细杆的向下的作用力处于平衡状态，所以由正方体受到的合力为零可得
F ''=G+F′=6N+0.5N=6.5N
浮1 1
由F =ρ gV =ρ gS h 可得，此时正方体浸入水中的深度：
浮 液 排 液 A 浸
则此时容器内水的深度：h=h+h ′=3cm+6.5cm=9.5cm=0.095m
5 1 浸3
则此时水对容器底的压强：p'=ρ gh=1.0×103kg/m2×10N/kg×0.095m=950Pa（1分）
1 液 5
答：（1）正方体A所受重力大小为6N；
（2）当容器内水的深度为13cm时，正方体A受到的浮力大小为10N；
（3）当容器内水的深度为6cm时，力传感器的示数大小为F，当力传感器的示数大小变为5F，压强为
850Pa或950Pa。
试卷第26页，共3页
