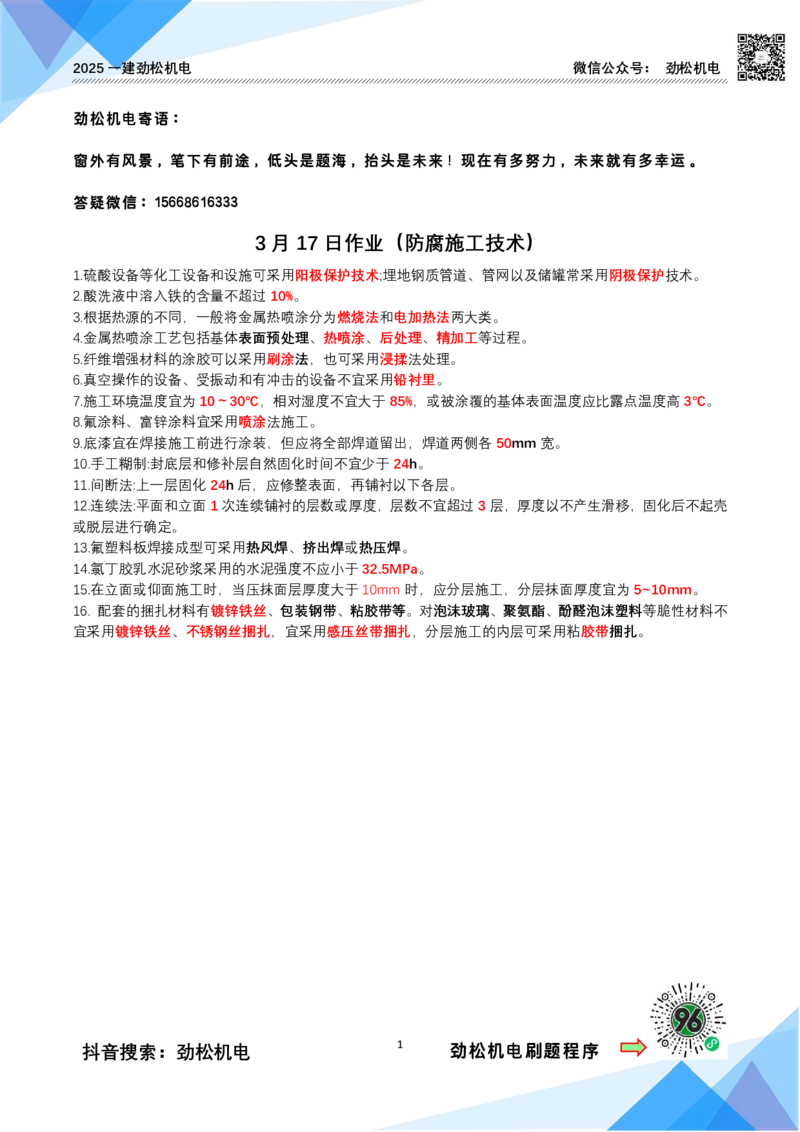

文档内容
2025一建劲松机电 微信公众号： 劲松机电
劲松机电寄语：
窗外有风景，笔下有前途，低头是题海，抬头是未来！现在有多努力，未来就有多幸运。
答疑微信：15668616333
3 月 17 日作业（防腐施工技术）
1.硫酸设备等化工设备和设施可采用阳极保护技术;埋地钢质管道、管网以及储罐常采用阴极保护技术。
2.酸洗液中溶入铁的含量不超过10%。
3.根据热源的不同，一般将金属热喷涂分为燃烧法和电加热法两大类。
4.金属热喷涂工艺包括基体表面预处理、热喷涂、后处理、精加工等过程。
5.纤维增强材料的涂胶可以采用刷涂法，也可采用浸揉法处理。
6.真空操作的设备、受振动和有冲击的设备不宜采用铅衬里。
7.施工环境温度宜为10～30℃，相对湿度不宜大于85%，或被涂覆的基体表面温度应比露点温度高3℃。
8.氟涂料、富锌涂料宜采用喷涂法施工。
9.底漆宜在焊接施工前进行涂装，但应将全部焊道留出，焊道两侧各50mm宽。
10.手工糊制:封底层和修补层自然固化时间不宜少于24h。
11.间断法:上一层固化24h后，应修整表面，再铺衬以下各层。
12.连续法:平面和立面1次连续铺衬的层数或厚度，层数不宜超过3层，厚度以不产生滑移，固化后不起壳
或脱层进行确定。
13.氟塑料板焊接成型可采用热风焊、挤出焊或热压焊。
14.氯丁胶乳水泥砂浆采用的水泥强度不应小于32.5MPa。
15.在立面或仰面施工时，当压抹面层厚度大于10mm时，应分层施工，分层抹面厚度宜为5~10mm。
16. 配套的捆扎材料有镀锌铁丝、包装钢带、粘胶带等。对泡沫玻璃、聚氨酯、酚醛泡沫塑料等脆性材料不
宜采用镀锌铁丝、不锈钢丝捆扎，宜采用感压丝带捆扎，分层施工的内层可采用粘胶带捆扎。
抖音搜索：劲松机电 1 劲松机电刷题程序
