2023年重庆市中考物理试卷（B 卷）
一、选择题（本题共8个小题，每小题只有一个选项最符合题意，每小题3分，共24分。）
1．（3分）下列物理量最接近实际的是（ A ）
A．洗澡水温度约为40℃
B．地球直径约为1km
C．手机电池电压约为220V
D．珠穆朗玛峰大气压约为5×105Pa

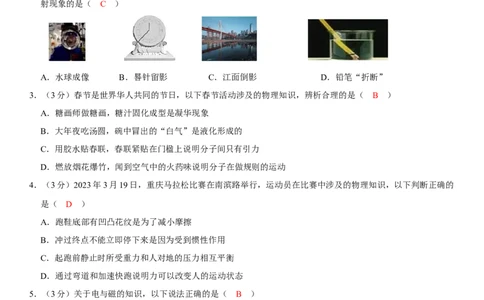

2．（3分）诗人李白根据光的反射现象写下美妙诗句“峨眉山月半轮秋，影入平羌江水流”，图中也属于光的反
射现象的是（ C ）
A．水球成像 B．晷针留影 C．江面倒影 D．铅笔“折断”
3．（3分）春节是世界华人共同的节日，以下春节活动涉及的物理知识，辨析合理的是（ B ）
A．糖画师做糖画，糖汁固化成型是凝华现象
B．大年夜吃汤圆，碗中冒出的“白气”是液化形成的
C．用胶水贴春联，春联紧贴在门楹上说明分子间只有引力
D．燃放烟花爆竹，闻到空气中的火药味说明分子在做规则的运动
4．（3分）2023年3月19日，重庆马拉松比赛在南滨路举行，运动员在比赛中涉及的物理知识，以下判断正确的
是（ D ）
A．跑鞋底部有凹凸花纹是为了减小摩擦
B．冲过终点不能立即停下来是因为受到惯性作用
C．起跑前静止时所受重力和人对地的压力相互平衡
D．通过弯道和加速快跑说明力可以改变人的运动状态
5．（3分）关于电与磁的知识，以下说法正确的是（ B ）
A．摩擦起电过程，创造了电荷
B．螺线管通电时，周围存在着磁场
C．测电笔使用时，手不能接触笔尾的金属体
D．灯泡未通电时，它两端电压为零其电阻也为零
6．（3分）2023年5月30日，我国用长征二号F遥十六运载火箭成功发射神舟十六号载人飞船。如图是飞船与火
箭组合体加速上升的情境，以下分析恰当的是（ C ）A．飞船的机械能在减小
B．飞船相对于火箭是运动的
C．火箭在对飞船做功
D．火箭采用液氧/液氢作为推进剂不环保不高效

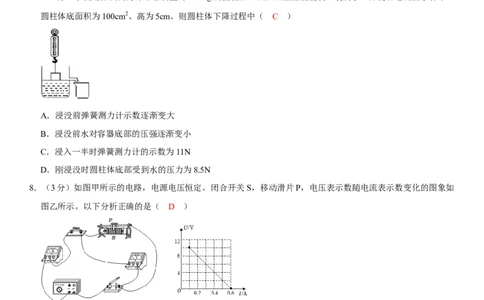

7．（3分）小俊用弹簧测力计吊着质量为1.35kg的圆柱体，从如图位置缓慢浸入装满水、深度合适的溢水杯中，
圆柱体底面积为100cm2、高为5cm。则圆柱体下降过程中（ C ）
A．浸没前弹簧测力计示数逐渐变大
B．浸没前水对容器底部的压强逐渐变小
C．浸入一半时弹簧测力计的示数为11N
D．刚浸没时圆柱体底部受到水的压力为8.5N
8．（3分）如图甲所示的电路，电源电压恒定。闭合开关S，移动滑片P，电压表示数随电流表示数变化的图象如
图乙所示。以下分析正确的是（ D ）
A．电源电压为10V
B．R 最大功率为1W
0
C．滑片P向左移动过程中，R 两端电压逐渐变小
0
D．滑片P向右移动过程中，电压表与电流表的比值变大
二、填空作图题（本题共6个小题，第14题作图1分，第15题作图1分，其余每空1分，共12分。）
9．（2分）广泛应用在航海上的中国古代四大发明之一是 指南针 ，它推动了地理大发现、科学技术进步和人
类文明发展。爱华同学想起这些心中自豪感油然而生，常常会轻声哼唱《爱我中华》，“轻声”的“轻”是指声音的 响度 小。
10．（2分）周末，市民开着纯电动汽车出游，驱动汽车的电动机是根据通电导体在 磁场 中受力的作用制成
的；同时行驶过程中正在发电的发电机是根据 电磁感应 原理制成的。
11．（2分）如图所示，是小智同学在劳动实践基地体验的场景。他用160N的拉力将重240N的重物匀速提升
2m，用时10s，此过程中重物上升的速度为 0. 2 m/s，滑轮组的机械效率为 75% 。

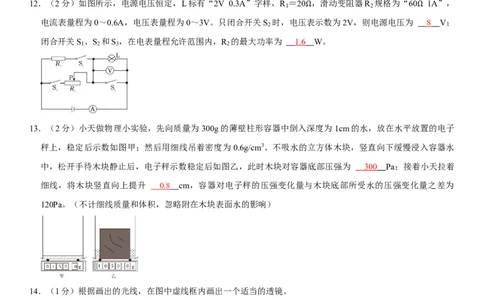

12．（2分）如图所示，电源电压恒定，L标有“2V 0.3A”字样，R ＝20 ，滑动变阻器R 规格为“60 1A”，
1 2
电流表量程为0～0.6A，电压表量程为0～3V。只闭合开关S 时，电压Ω表示数为2V，则电源电压为 Ω 8 V；
2
闭合开关S 、S 和S ，在电表量程允许范围内，R 的最大功率为 1. 6 W。
1 2 3 2
13．（2分）小天做物理小实验，先向质量为300g的薄壁柱形容器中倒入深度为1cm的水，放在水平放置的电子
秤上，稳定后示数如图甲；然后用细线吊着密度为0.6g/cm3、不吸水的立方体木块，竖直向下缓慢浸入容器水
中，松开手待木块静止后，电子秤示数稳定后如图乙，此时木块对容器底部压强为 30 0 Pa；接着小天拉着
细线，将木块竖直向上提升 0.8 cm，容器对电子秤的压强变化量与木块底部所受水的压强变化量之差为
120Pa。（不计细线质量和体积，忽略附在木块表面水的影响）
14．（1分）根据画出的光线，在图中虚线框内画出一个适当的透镜。
15．（1分）请在图中作出空中飞行的实心球所受重力的示意图（O为重心）。三、实验探究题（本题共3个小题，第16题6分，第17题8分，第18题8分，共22分。）

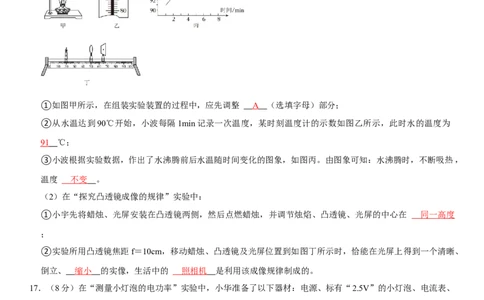

16．（6分）（1）在“探究水在沸腾前后温度变化的特点”实验中：
①如图甲所示，在组装实验装置的过程中，应先调整 A （选填字母）部分；
②从水温达到90℃开始，小波每隔1min记录一次温度，某时刻温度计的示数如图乙所示，此时水的温度为
91 ℃；
③小波根据实验数据，作出了水沸腾前后水温随时间变化的图象，如图丙。由图象可知：水沸腾时，不断吸热，
温度 不变 。
（2）在“探究凸透镜成像的规律”实验中：
①小宇先将蜡烛、光屏安装在凸透镜两侧，然后点燃蜡烛，并调节烛焰、凸透镜、光屏的中心在 同一高度
；
②实验所用凸透镜焦距f＝10cm，移动蜡烛、凸透镜及光屏位置到如图丁所示时，恰能在光屏上得到一个清晰、
倒立、 缩小 的实像，生活中的 照相机 是利用该成像规律制成的。
17．（8分）在“测量小灯泡的电功率”实验中，小华准备了以下器材：电源、标有“2.5V”的小灯泡、电流表、
电压表、滑动变阻器、开关、导线若干。请完成下列问题：
（1）如图甲，请用笔画线代替导线，正确连接电路。
（2）在开关S闭合前，应将滑片P移到 B （选填“A”或“B”）端。（3）闭合开关S，发现灯泡不亮，电流表有示数，电压表无示数，该电路故障可能是小灯泡 短路 。
（4）排除故障后，闭合开关S，移动滑片P，同时眼睛要观察 电压 表的示数，直到示数为 2. 5 V时，
小灯泡正常发光，记录电压表和电流表示数。
（5）继续移动滑片P，让电压表示数低于2.5V，某时刻电流表示数如图乙为 0. 2 A，观察灯泡亮度并记录
电表示数；继续缓慢移动滑片P，让电压表示数高出2.5V少许，观察灯泡亮度并记录电表示数。小华根据所有
实验数据作出了小灯泡的U﹣I图象，如图丙，则小灯泡额定功率为 0.7 5 W。
（6）根据小灯泡U﹣I图象和亮度变化，还可以发现 小灯泡的 U ﹣ I 图象是曲线而不是过原点的直线是因为
小灯泡的电阻随温度的升高而增大 。
18．（8分）小莉在“悟理创新实验”社团活动中，看见如图甲的双探头压强计，该装置一次测量可采集多个数据，
激起了她探究液体压强的浓厚兴趣。
（1）U形管A、B中装入同种液体，小莉用手轻压探头C、D处橡皮膜到一定程度，U形管两侧液面都出现了
明显高度差且保持稳定，说明压强计 不漏气 （选填“漏气”或“不漏气”）。
（2）如图甲，小莉先在装水的容器中进行实验；然后换用密度大于水的硫酸铜溶液进行实验，记录实验数据如
表：
序号 液体种类 探头C深度 高度差 探头D深度 高度差Δh /格
B
h C /cm Δh A /格 h D /cm
1 水 3 6 5 10
2 水 4 8 6 12
3 硫酸铜溶液 3 9 5 15
4 硫酸铜溶液 4 12 6 18
①分析表中 1 、 2 或 3 、 4 （填序号）两次数据可知：同种液体中，深度越深，压强越大；
②分析表中1、3（或2、4）数据可知：深度相同时，液体 密度 越大，压强越大；
③根据表中数据，小莉估算出硫酸铜溶液的密度为 1. 5 g/cm3。
（3）①小莉受双探头压强计原理的启发制作出如图乙的器材（细金属管与浮筒相通），她将浮筒漂浮在水中
后再使其竖直向下移动，感受到细金属管对手的作用力越来越 大 ；浮筒竖直浸没水中后，仔细观察其
下 表面橡皮膜形变更明显，丛而分析出 浮力 产生的原因；②让浮筒浸没后继续下降，浮筒受到的浮力将 变小 。
四、计算论述题（本题共3个小题，第19题6分，第20题8分，第21题8分，共22分，解题应写出必要的文字
说明、步骤和公式，只写出最后结果的不能得分。）
19．（6分）如图所示的电路中，电源电压恒为6V，R 为20 ，R 为30 。求：
1 2
（1）只闭合开关S 1 时，电流表的示数； Ω Ω
（2）闭合开关S 、S ，R 在1min内消耗的电能。
1 2 2
解：（1）只闭合开关S时，电路为R 的简单电路，电流表测电路中的电流，则电流表示数：
1
I ＝ ＝ ＝0.3A；
1
（2）同时闭合开关S、S 时，R 与R 并联，则通电1分钟电流通过电阻R 产生的热量：
1 1 2 2
Q ＝W ＝UI t＝ t＝ ×60s＝72J。
2 2 2
20．（8分）图甲是《天工开物》里记载的一种捣谷的舂，“横木穿插碓头，硬嘴为铁，足踏其末面舂之”。若碓
头质量为20kg，不计横木的重力和转动摩擦，捣谷人双手与扶手之间的作用力为0。
（1）求碓头的重力；
（2）碓头竖直下落0.5m，用时0.4s，求重力做功的功率；
（3）质量为72kg的捣谷人，左脚与地面的接触面积为200cm2，当他右脚在B点用最小力踩横木使其刚好转动
时，示意图如图乙，已知OA：OB＝3：2，求人左脚对地面的压强。
解：（1）碓头的重力：G＝mg＝20kg×10N/kg＝200N；
（2）碓头竖直下落0.5m，重力做的功：W＝Gh＝200N×0.5m＝100J，重力做功的功率： ；
（3）根据杠杆的平衡条件可得F ×OB＝G×OA，
1
则捣谷人右脚对横木的压力： ；
因为力的作用是相互的，则横木对右脚的支持力F右支 ＝F
1
＝300N，
捣谷人的重力：G人 ＝m人g＝72kg×10N/kg＝720N，
以捣谷人为研究对象，根据力的平衡条件可得：G人 ＝F右支+F左支 ，
则左脚受到地面的支持力：F左支 ＝G人 ﹣F右支 ＝720N﹣300N＝420N，
左脚对地面的压力和左脚受到地面的支持力是一对相互作用力，大小相等，则：F压 ＝F左支 ＝420N，
左脚对地面的压强： 。
21．（8分）李老师桌上有一张老式加热鼠标垫（内有一根加热电阻丝），如图所示，鼠标垫质量为200g，规格
为“5V 5W”。忽略温度对电阻的影响。
（1）求鼠标垫的电阻；
（2）鼠标垫正常工作10min，温度升高7℃，若此过程中热损失为30%，估算鼠标垫的比热容；
（3）月月想帮老师扩大鼠标垫温度调节范围，现有12V的电源、规格为“5 2A”“20 1A”的两个滑动变
阻器。她准备通过滑动变阻器来保护电路并调节鼠标垫加热功率，请你帮她选Ω择合适的滑Ω动变阻器接入电路，
并计算改装后电路消耗的最大功率与最小功率的差值。
解：（1）鼠标垫的电阻：R鼠标垫 ＝ ＝ ＝5 ；
（2）鼠标垫正常工作10min消耗的电能：W＝Pt＝5W×10× Ω 60s＝3000J；
鼠标垫的比热容：c＝ ＝ ＝ ＝1.5×103J/（kg•℃）；（3）鼠标垫允许通过的最大电流：I鼠标垫大 ＝ ＝ ＝1A；
通过滑动变阻器来保护电路并调节鼠标垫加热功率，滑动变阻器应与鼠标垫串联，根据串联电路分压原理，滑
动变阻器至少应负担电压：U滑 ＝U﹣U鼠标垫 ＝12V﹣5V＝7V；
滑动变阻器连入电路的阻值最小：R滑小 ＝ ＝ ＝7 ；
Ω
故应选规格为“20 1A”的滑动变阻器接入电路；
因为电路中允许通Ω过的最大电流为1A，所以改装后电路消耗的最大功率：
P大 ＝UI鼠标垫大 ＝12V×1A＝12W；
当滑动变阻器连入电路的电阻值最大时，电路中电流最小，消耗的电功率最小，
P小 ＝ ＝ ＝5.76W。
改装后电路消耗的最大功率与最小功率的差值：P大 ﹣P小 ＝12W﹣5.76W＝6.24W。
