2020——2021学年度物理九年级全一册期末达标检测试卷03
说明：本试卷满分100分，考试时间90分钟
一、单项选择题（共12道小题，每小题2分，满分24分）
1.对下列现象的解释，正确的是 ( )
A．打开香水瓶盖后，能闻到香味，说明分子在永不停息的运动
B．封闭在容器内的液体很难被压缩，说明分子间有引力
C. 用手捏海绵，海绵的体积变小了，说明分子间有间隙
D. 铅笔笔芯用了一段时间后会变短，说明分子间有斥力

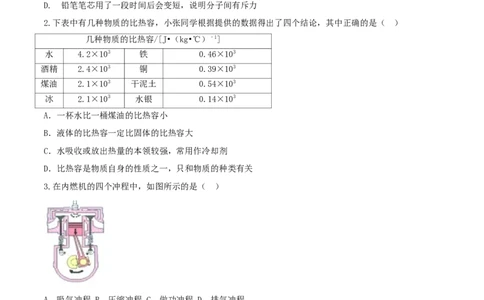

2.下表中有几种物质的比热容，小张同学根据提供的数据得出了四个结论，其中正确的是（ ）
几种物质的比热容/[J•（kg•℃）﹣1]
水 4.2×103 铁 0.46×103
酒精 2.4×103 铜 0.39×103
煤油 2.1×103 干泥土 0.54×103
冰 2.1×103 水银 0.14×103
A．一杯水比一桶煤油的比热容小
B．液体的比热容一定比固体的比热容大
C．水吸收或放出热量的本领较强，常用作冷却剂
D．比热容是物质自身的性质之一，只和物质的种类有关
3.在内燃机的四个冲程中，如图所示的是（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4.如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S 闭合，日间行车灯L 立即亮起：
1 1
再闭合S 车前大灯L 也亮起。符合这一情况的电路图是（ ）
2 2A B C D

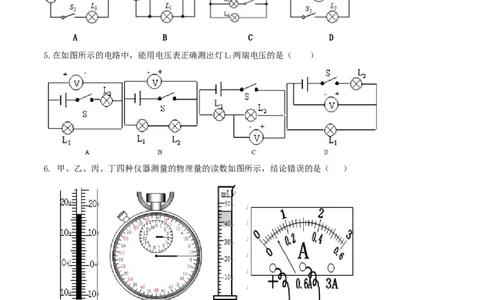

5.在如图所示的电路中，能用电压表正确测出灯L 两端电压的是（ ）
1
6. 甲、乙、丙、丁四种仪器测量的物理量的读数如图所示，结论错误的是（ ）
甲 乙 丙 丁
A.如图甲所的温度计的读数为17℃。
B.如图乙所示的机械秒表读数为3min37.5s。
C.如图丙所示的量筒的读数为46mL。
D.如图丁所示电流表的读数为0.5A。
7.如图所示是小明同学做测定小灯泡电阻的实验，设计的电路．当实验电路连接完毕，闭合开关时，发现
灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变．则电路出现故障的原因可能是 （ ）A.灯泡发生断路
B.灯泡发生短路
C.滑动变阻器同时接了上面两个接线柱
D.滑动变阻器同时接了下面两个接线柱

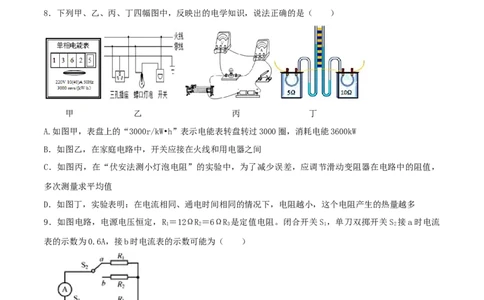

8．下列甲、乙、丙、丁四幅图中，反映出的电学知识，说法正确的是（ ）
甲 乙 丙 丁
A.如图甲，表盘上的“3000r/kW•h”表示电能表转盘转过3000圈，消耗电能3600kW
B．如图乙，在家庭电路中，开关应接在火线和用电器之间
C．如图丙，在“伏安法测小灯泡电阻”的实验中，为了减少误差，应调节滑动变阻器在电路中的阻值，
多次测量求平均值
D．如图丁，实验表明：在电流相同、通电时间相同的情况下，电阻越小，这个电阻产生的热量越多
9．如图电路，电源电压恒定，R ＝12ΩR ＝6ΩR 是定值电阻。闭合开关S ，单刀双掷开关S 接a时电流
1 2 3 1 2
表的示数为0.6A，接b时电流表的示数可能为（ ）
A．0.3 A B．0.6 A C．0.9 A D．1.2 A
10．太阳能是人类优先开发和利用的新能源之一，关于太阳能的利用，说法正确的是（ ）A．图甲中，绿色植物通过光合作用将太阳能转化为化学能
B．图乙中，太阳能热水器通过做功方式将太阳能转化为水的内能
C．图丙中，太阳能交通信号灯将太阳能直接转化为信号灯的光能
D．图丁中，首架环球航行的太阳能飞机将太阳能直接转化为飞机的机械能

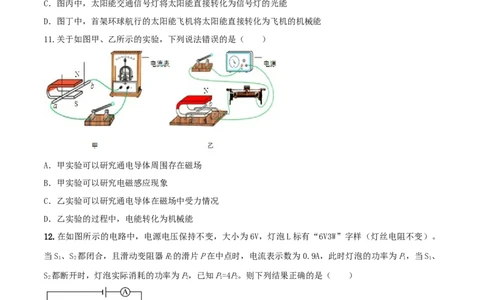

11.关于如图甲、乙所示的实验，下列说法错误的是（ ）
A．甲实验可以研究通电导体周围存在磁场
B．甲实验可以研究电磁感应现象
C．乙实验可以研究通电导体在磁场中受力情况
D．乙实验的过程中，电能转化为机械能
12.在如图所示的电路中，电源电压保持不变，大小为6V，灯泡L标有“6V3W”字样（灯丝电阻不变）。
当S 、S 都闭合，且滑动变阻器R的滑片P在中点时，电流表示数为0.9A，此时灯泡的功率为P，当S 、
1 2 2 1 1
S 都断开时，灯泡实际消耗的功率为P，已知P=4P。则下列结果正确的是（ ）
2 2 1 2
A.灯泡的额定电流为0.5A。
B.R 的最大阻值为30Ω。
2
C.当S、S 都闭合时，电路消耗的最小功率为4.2W。
1 2
D.当S、S 都断开时，R 工作2min消耗的电能为60J。
1 2 1二、填空题（共9道小题，每空1分，满分18分）
13．下面是两个有关热学方面的观点，请用实例说明它们是错误的。
（1）物体吸收热量，温度一定升高。 。
（2）物体温度升高，一定是吸收了热量。 。
14.小明在燃气灶上煲汤，将质量为2kg、初始温度为20℃的汤，升高了80℃，汤吸收了 J的热量，
这是通过 方式来改变汤的内能。[汤的比热容为4×103J/kg•℃）
15.一单缸四冲程汽油机，飞轮转速为3000r/min，则1s对外做功次，若其效率为30%，消耗100g汽油，
对外做功 J．若水箱中5kg水由20℃升高到100℃，水吸收 J热量 （q =4.6×107J/kg）
汽油
16.在如图所示的电路中，AB和CD均为镍铬合金线。闭合开关后，通过观察电流表的示数，可以比较出合
金线电阻的大小，这种研究方法叫转换法。请你说出另外一个初中阶段你学习过应用转换法研究问题的实
例：_____。该电路展示的情景是研究导体电阻大小与导体_____的关系。
A B
C D
17.如图所示，电源电压恒为6V，定值电阻R ＝20Ω．闭合开关S，电流表A 的示数为0.9A，则电流表A
1 2 1
的示数为 A，定值电阻R 的阻值为 Ω。
2
18.广播、电视、手机等通过_____传递信息，电磁波在真空中的传播速度是____m/s.
19.如图甲乙所示是判断零线与火线时，手拿测电笔方法的示意图．其中正确的是 图．如图丙所示是三
孔的电源插座，a孔与零线相连，b孔与火线相连，c孔与 相连．
20．如图所示的电路，开关S接到a后，电磁铁左端为S极，小磁针静止时，A端是 极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性 （选填“增强”、“不变”或
“减弱”）。
21．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R 两端的电压是 V，R
1 1
与R 的电阻之比为 。
2
三、简答题（每题5分，共10分）
22.（电学原创题）2020年新冠病毒在世界广泛传播，给人类带来重大灾难，我国人民在抗击疫情的斗争
中，取得了伟大胜利。在治疗病毒肺炎疫情中，医院的医务人员需要随时看护患者，临时使用一种呼唤电
路，如图所示。有多少张床就按照同样接法安装多少盏电灯，图中只画出2盏。患者只要按床头的电键，
医务人员就知道哪位患者在呼唤。请你认真分析研究一下这个电路（设没有2人或者2人以上同时按电键
的情况发生），解释一下既然有电铃提示，为什么还需要电灯？根据你的经验和见闻，谈谈用什么代替电
灯可以使电路更先进？
23. 阅读短文，再回答后面的问题。
如图所示电磁炉的原理示意图。炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个
磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生
感应电流，由于锅底有电阻，感应电流又会在锅底产生热效应，这些热能便能起到加热物体的作用从而煮
食。电磁炉的特点是：电磁炉的效率比一般的炉子都高，热效率高达 90%，炉面无明火，无烟无废气，电
磁炉火力强劲，安全可靠。（1）电磁炉的锅不能用陶瓷锅、耐热玻璃锅的原因是什么？
（2）在锅和电磁炉中间放一张报纸，则电磁炉还能起到加热作用吗？为什么？
四、作图题（每题2分，共8分）
24.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，
它利用感应开关S （有人摸门把手时，S 闭合；无人摸门把手，S 断开）以及光敏开关S （天暗时S 闭合，
1 1 1 2 2
天亮时S 断开）控制电路，达到目的。请根据上述描述，完成电路连接。
2
25.设计一个病床呼叫电路。要求：开关S 控制指示灯L 和电铃；开关S 控制指示灯L 和电铃。请在图中
1 1 2 2
连线，形成符合要求的完整电路图。
26.根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。27.小磁针放在两通电螺线管之间，静止时处于如图所示的位置，请完成螺线管B的绕线并标出电流的方向.
五、实验探究题（共4道题，第28题5分，第29题5分，第30
题8分，第31题6分，共计24分）
28.小明为比较“不同物质的吸热能力”设计了如下的实验方案：
将质量相同的水和煤油分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热水和煤油，实验
装置如图所示，实验时每隔一段时间同时测量水和煤油的温度。
A
温度计 温度计
煤油 水
B
甲 乙
（1）在安装、调整实验器材时，科学合理的顺序是（图甲中）：先调整固定_______位置，再调整固定
_______的位置（两空均选填“A”或“B”）。
（2）下表是小明记录的数据，由表格可知，小明是通过观察比较_______的多少，来比较水和煤油的吸热
能力的，小明得出的结论是_______。
物质 次数 质量m/kg 升高的温度△t/℃ 加热的时间t/min
水 1 0.1 10 2
2 0.2 10 4
煤油 3 0.1 10 1
4 0.2 10 2
（3）若水的比热容为4.2×103J/（kg•℃），请你计算出第一次实验中，水吸收的热量是_______J。
29. 同学们在探究“并联电路中干路的电流跟支路电流的关系”时，小岩所在小组的同学选用了两个“2.5V 0.3A”的小灯泡，按如图的电路做了两次实验，记录的数据如表一所示。
在对数据进行分析和论证时，小岩认为该实验应有如下结论：①并联电路中各支路电流都相等；②干
路电流与支路电流的关系为I=nI。(n为支路条数)
干 支
由于本组其他同学对小岩得出的结论有异议，于是他们又选用了一个“3.8V 0.3A”和一个“2.5V
0.3A”的小灯泡，重新做了两次实验，得到的数据如表二所示。
表二
A点的电流 B点的电流 C点的电流
I／A I／A I／A
A B C
第一次测量 0.22 0.26 0.48
第二次测量 0.18 0.22 0.40
⑴在重新实验，拆接电路时，开关必须________。
⑵如果你是组内成员，根据表二数据，你如何评价小岩的观点?
⑶结合本次实验对你的启发，谈谈在探究物理规律时应该注意什么?（写出一条即可）
30.在“测量小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V，小灯泡电阻约为10Ω。
I/A
- +
0.4
5 10
0.3
0 1 2 15 0.2
V
0 3
0.1
－ 3 15
0 1 2 3 4 U/V
甲 乙 丙
（1）请用笔画线代替导线，将图甲中的实验电路连接完善（要求滑片向左移动时灯泡变暗）。（2）小明同学连接好最后一根导线后，闭合开关，他发现无论怎样移动滑片，灯泡都很暗，且两表示数
不变，出现上述故障的原因可能是：
① ；
② 。
（3）故障排除后，小明同学闭合开关，移动滑动变阻器的滑片到某点，电压表的示数如图乙所示，为
V．若他想测量小灯泡的额定功率，应将图甲中的滑片向 （选填“左”或“右”）端移动，使电
压表示数为2.5V。
（4）他又移动滑片，记下了几组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图
象信息可以计算出小灯泡的额定功率是 W。
（5）他利用已测出的几组数据求出了小灯泡的电阻，发现小灯泡的电阻值是变化的，产生这一现象的原
因是 。
（6）在实验后把小灯泡换成一个定制电阻，还可探究 的关系（选填“A”或“B”）。
A．电流与电阻 B．电流与电压
31.在做“探究通电螺线管外部磁场的方向”的实验时，小明在螺线管周围摆放了一些小磁针
（1）通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的磁场与________磁体的磁场相似。
（2）小明改变螺线管中的电流方向，发现小磁针转动180°，南北极所指方向发生了改变，由此可知：通
电螺线管外部磁场方向与螺线管中的_______方向有关。
（3）由安培定则可知乙图中S闭合后，螺线管的上端为________极。
六、综合计算题（第32题7分、第33题9分，共计16分）
32.质量为0.5kg的水，吸收了8.4×104J的热量后，温度升高到60℃，则水原来的温度是多少℃？
33.如图所示的电路中，定值电阻R=150Ω、R=300Ω．闭合开关S后，电流表A 的示数为5mA．求：
1 2 2
（1）电阻R 两端的电压为多少
1
（2）电流表A 的示数为多少
1
（3）电路工作5min，R 产生的焦耳热是多少．
1
