2021 年天津市普通高中学业水平等级性考试物理
本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共 100 分，考试用时 60 分钟。
第Ⅰ卷 1 至 3 页，第Ⅱ卷 4 至 7 页。
答卷前，考生务必将自山的姓名、考生号、考场号和座位号填写在答题卡上，并在规定位置
粘贴考试用条形码。答卷时，考生务必将答案涂写在答题卡上，答在试卷上的无效。考试结
束后，将本试卷和答题卡一并交回。
祝各位考生考试顺利！
第Ⅰ卷

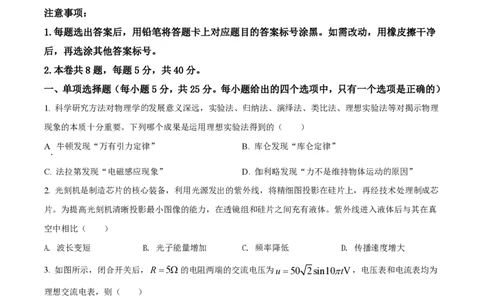

注意事项：
1.每题选出答案后，用铅笔将答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净
后，再选涂其他答案标号。
2.本卷共 8 题，每题 5 分，共 40 分。
一、单项选择题（每小题 5 分，共 25 分。每小题给出的四个选项中，只有一个选项是正确的）
1. 科学研究方法对物理学的发展意义深远，实验法、归纳法、演绎法、类比法、理想实验法等对揭示物理
现象的本质十分重要。下列哪个成果是运用理想实验法得到的（ ）
A 牛顿发现“万有引力定律” B. 库仑发现“库仑定律”
.
C. 法拉第发现“电磁感应现象” D. 伽利略发现“力不是维持物体运动的原因”
2. 光刻机是制造芯片的核心装备，利用光源发出的紫外线，将精细图投影在硅片上，再经技术处理制成芯
片。为提高光刻机清晰投影最小图像的能力，在透镜组和硅片之间充有液体。紫外线进入液体后与其在真
空中相比（ ）
A. 波长变短 B. 光子能量增加 C. 频率降低 D. 传播速度增大
3. 如图所示，闭合开关后，R=5W的电阻两端的交流电压为u =50 2sin10ptV，电压表和电流表均为
理想交流电表，则（ ）
A. 该交流电周期为0.02s B. 电压表的读数为100V
C. 电流表的读数为10A D. 电阻的电功率为1kW
第1页 | 共8页4. 一列沿x轴正方向传播的简谐横波，传播速度v=10m/s，t =0时位于坐标原点的质点从平衡位置沿y
轴正方向运动，下列图形中哪个是t =0.6s时的波形（ ）
A.
B. C.
D.

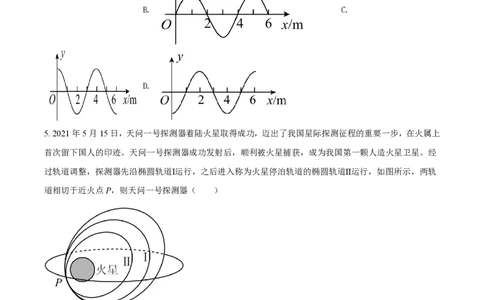

5. 2021年5月15日，天问一号探测器着陆火星取得成功，迈出了我国星际探测征程的重要一步，在火属上
首次留下国人的印迹。天问一号探测器成功发射后，顺利被火星捕获，成为我国第一颗人造火星卫星。经
过轨道调整，探测器先沿椭圆轨道Ⅰ运行，之后进入称为火星停泊轨道的椭圆轨道Ⅱ运行，如图所示，两轨
道相切于近火点P，则天问一号探测器（ ）
A. 在轨道Ⅱ上处于受力平衡状态 B. 在轨道Ⅰ运行周期比在Ⅱ时短
C. 从轨道Ⅰ进入Ⅱ在P处要加速 D. 沿轨道Ⅰ向P飞近时速度增大
二、不定项选择题（每小题 5 分，共 15 分。每小题给出的四个选项中，都有多个选项是正确
的。全部选对的得 5 分，选对但不全的得 3 分，选错或不答的得 0 分）
6. 列车运行的平稳性与车厢的振动密切相关，车厢底部安装的空气弹簧可以有效减振，空气弹簧主要由活
塞、气缸及内封的一定质量的气体构成。上下乘客及剧烈颠簸均能引起车厢振动，上下乘客时气缸内气体
第2页 | 共8页的体积变化缓慢，气体与外界有充分的热交换；剧烈颠簸时气缸内气体的体积变化较快，气体与外界来不
及热交换。若气缸内气体视为理想气体，在气体压缩的过程中（ ）
A. 上下乘客时，气体的内能不变 B. 上下乘客时，气体从外界吸热
C. 剧烈颠簸时，外界对气体做功 D. 剧烈颠簸时，气体的温度不变
7. 一冲九霄，问鼎苍穹。2021年4月29日，长征五号B遥二运载火箭搭载空间站天和核心舱发射升空，
标志着我国空间站建造进入全面实施阶段。下列关于火箭的描述正确的是（ ）
A. 增加单位时间的燃气喷射量可以增大火箭的推力
B. 增大燃气相对于火箭的喷射速度可以增大火箭的推力
C. 当燃气喷出火箭喷口的速度相对于地面为零时火箭就不再加速
D. 火箭发射时获得的推力来自于喷出的燃气与发射台之间的相互作用

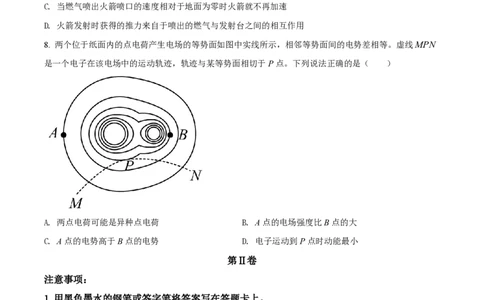

8. 两个位于纸面内的点电荷产生电场的等势面如图中实线所示，相邻等势面间的电势差相等。虚线MPN
是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。下列说法正确的是（ ）
A. 两点电荷可能是异种点电荷 B. A点的电场强度比B点的大
C. A点的电势高于B点的电势 D. 电子运动到P点时动能最小
第Ⅱ卷
注意事项：
1.用黑色墨水的钢笔或签字笔将答案写在答题卡上。
2.本卷共 4 题，共 60 分。
9. 某实验小组利用手机的录像功能拍下小球在斜面上做匀加速直线运动的过程。为便于记录小球各个时刻
在斜面上的位置，将录像中时间间隔为T的连续7幅画面合成到同一张图中，示意如图。依次测得小球各
相邻位置间的距离为x 、x 、x 、x 、x 、x 。
1 2 3 4 5 6
第3页 | 共8页①写出小球在位置1的速度表达式___________。
②要求充分利用测量数据，写出小球运动过程中的加速度表达式___________。
③在测量小球相邻位置间距时由于实验者读数产生的误差是___________误差。（填“偶然”或“系统”）

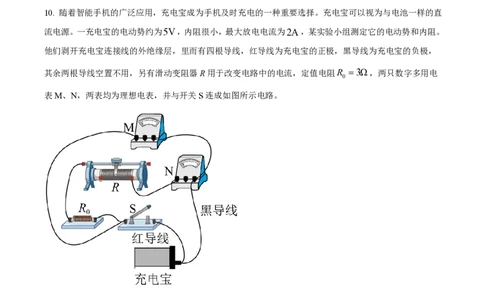

10. 随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择。充电宝可以视为与电池一样的直
流电源。一充电宝的电动势约为5V，内阻很小，最大放电电流为2A，某实验小组测定它的电动势和内阻。
他们剥开充电宝连接线的外绝缘层，里而有四根导线，红导线为充电宝的正极，黑导线为充电宝的负极，
其余两根导线空置不用，另有滑动变阻器R用于改变电路中的电流，定值电阻R =3Ω，两只数字多用电
0
表M、N，两表均为理想电表，并与开关S连成如图所示电路。
①图中测量电流的电表是___________，测量电压的电表是___________。（均填写字母“M”或“N”）
②调节滑动变阻器，测得多组I、U数据，记录如下表，其中只有一个数据记录有误，审视记录的数据，可
以发现表中第___________次的记录数据有误。（填测量次数的序号）
次数 1 2 3 4 5 6 7
电流I/A 0.299 0.477 0.684 0.877 1.065 1.281 1.516
电压U/V 4.970 4.952 4.932 4.942 4.894 4.872 4.848
第4页 | 共8页③电路中接入R 可以达到下列哪个效果。___________（填选项前的字母）
0
A．使测电流的电表读数变化明显 B．为了更准确地测量充电宝内阻
C．避免使充电宝的放电电流过大 D．减小测量电压的电表分流作用
11. 一玩具以初速度v 从水平地面竖直向上抛出，达到最高点时，用遥控器将玩具内压缩的轻弹簧弹开，该
0
玩具沿水平方向分裂成质量之比为1∶4的两部分，此时它们的动能之和与玩具从地面抛出时的动能相等。
弹簧弹开的时间极短，不计空气阻力。求
3
（1）玩具上升到最大高度 时的速度大小；
4
（2）两部分落地时速度大小之比。
12. 如图所示，两根足够长的平行光滑金属导轨MN 、PQ间距L=1m，其电阻不计，两导轨及其构成的
平面均与水平面成=30角，N、Q两端接有R=1Ω的电阻。一金属棒ab垂直导轨放置，ab两端与导
轨始终有良好接触，已知ab的质量m=0.2kg，电阻r =1Ω，整个装置处在垂直于导轨平面向上的匀强磁
场中，磁感应强度大小B =1T。ab在平行于导轨向上的拉力作用下，以初速度v =0.5m/s沿导轨向上开
1
始运动，可达到最大速度v=2m/s。运动过程中拉力的功率恒定不变，重力加速度g =10m/s2。
（1）求拉力的功率P；
（2）ab开始运动后，经t =0.09s速度达到v =1.5m/s，此过程中ab克服安培力做功W =0.06J，求该
2
过程中ab沿导轨的位移大小x。
13. 霍尔元件是一种重要的磁传感器，可用在多种自动控制系统中。长方体半导体材料厚为a、宽为b、长
为c，以长方体三边为坐标轴建立坐标系xyz，如图所示。半导体中有电荷量均为e的自由电子与空穴两种
载流子，空穴可看作带正电荷的自由移动粒子，单位体积内自由电子和空穴的数目分别为n和p。当半导体
材料通有沿+x方向的恒定电流后，某时刻在半导体所在空间加一匀强磁场，磁感应强度的大小为B，沿+y
方向，于是在z方向上很快建立稳定电场，称其为霍尔电场，已知电场强度大小为E，沿-z方向。
（1）判断刚加磁场瞬间自由电子受到的洛伦兹力方向；
第5页 | 共8页（2）若自由电子定向移动在沿+x方向上形成的电流为I ，求单个自由电子由于定向移动在z方向上受到
n
洛伦兹力和霍尔电场力的合力大小F ；
nz
（3）霍尔电场建立后，自由电子与空穴在z方向定向移动的速率介别为v 、v ，求Dt时间内运动到半
nz pz
导体z方向的上表面的自由电子数与空穴数，并说明两种载流子在z方向上形成的电流应满足的条件。
第6页 | 共8页第7页 | 共8页第8页 | 共8页
