2025环球网校一级建造师《建筑工程师管理与实务》新考纲精讲
第15讲-3.1施工测量（1）
第三章 建筑工程施工技术

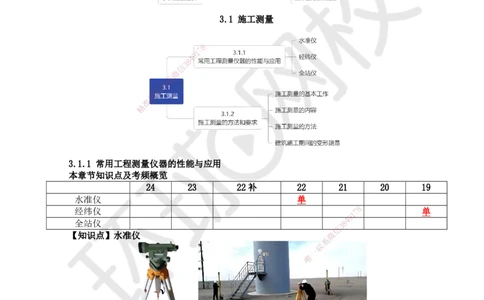

3.1 施工测量
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
3.1.1 常用工程测量仪器的性能与应用
本章节知识点及考频概览
24 23 22补 22 21 20 19
水准仪 单
经纬仪 7 8 单
1
9
4
全站仪 8
3
信
【知识点】水准仪 微
系
联
一
唯
水准仪主要由望远镜、水准器和基座三个主要部分组成。
水准仪有高精密、精密、普通等几种不同精度的仪器。高精密水准仪主要用于国家一等水准测量
及地震水准测量。精密水准仪用于国家二等水准测量及其他精密水准测量；普通水准仪用于国家三、
四等水准测量及一般工程水准测量。
水准仪的主要功能是测量两点间的高差h。
激光水准仪用于在平坦地区作长距离高差测量、大面积的楼、地面抄平工作。
【口诀】平长大
【知识点】经纬仪
扫码关注更多内容
第 1 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
经纬仪由照准部、水平度盘和基座三部分组成。
经纬仪有DJ07、DJ1、DJ2、DJ6等几种不同精度的仪器。J07、J1 和 J2 型经纬仪属于精密经纬
仪，J6型经纬仪属于普通经纬仪。在建筑工程中，常用的还是J2和J6型光学经纬仪。
经纬仪的主要功能是测量两个方向之间的水平夹角β；其次，它还可以测量竖直角α；借助水准
尺，利用视距测量原理，它还可以测量两点间的水平距离D和高差h。

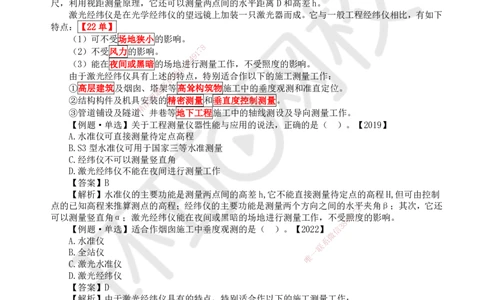

激光经纬仪是在光学经纬仪的望远镜上加装一只激光器而成。它与一般工程经纬仪相比，有如下
特点：【22单】
（1）可不受场地狭小的影响。
8
（2）不受风力的影响。 1 7
9
4
（3）能在夜间或黑暗的场地3进8行测量工作，不受照度的影响。
信
微
由于激光经纬仪具有上述的特点，特别适合作以下的施工测量工作：
系
联
①高层建筑及烟囱、塔架等高耸构筑物施工中的垂度观测和准直定位。
题
押
②结构构件及机具安准装的精密测量和垂直度控制测量。
精
③管道铺设及隧道、井巷等地下工程施工中的轴线测设及导向测量工作。
【例题·单选】关于 工程测量仪器性能与应用的说法，正确的是（ ）。【2019】
A.水准仪可直接测量待定 点高程
B.S3型水准仪可用于国家三等水准测量
C.经纬仪不可以测量竖直角
D.激光经纬仪不能在夜间进行测量 工作
【答案】B
【解析】水准仪的主要功能是测量两点 间的高差h,它不能直接测量待定点的高程H,但可由控制
点的已知高程来推算测点的高程；经纬仪的主要 功能是测量两个方向之间的水
8
平夹角β；其次，它还
1
7
可以测量竖直角α；激光经纬仪能在夜间或黑暗的场地进行测量工作，不受9照度的影响。
8
4
【例题·单选】适合作烟囱施工中垂度观测的是 （ ）。【2022】 信
3
微
A.水准仪 系
联
B.全站仪 一
唯
C.激光水准仪
D.激光经纬仪
【答案】D
【解析】由于激光经纬仪具有的特点，特别适合作以下的施工测量工作：
①高层建筑及烟囱、塔架等高耸构筑物施工中的垂度观测和准直定位。
②结构构件及机具安装的精密测量和垂直度控制测量。
③管道铺设及隧道、井巷等地下工程施工中的轴线测设及导向测量工作。
【知识点】全站仪
全站仪由电子经纬仪、光电测距仪和数据记录装置组成。
在同一瞬间内得到角度、平距、高差、点的坐标和高程。
全站仪一般用于大型工程的场地坐标测设及复杂工程的定位和细部测设。
扫码关注更多内容
第 2 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
【例题·单选】可以同时进行角度测量和距离测量的仪器是（ ）。【2022年二建】
A.全站仪
B.经纬仪
C.水准仪
D.激光铅直仪
【答案】A
【解析】全站仪在测站上一经观测，必要的观测数据如斜距、天顶距（竖直角）、水平角等均能
自动显示，而且几乎是在同一瞬间内得到平距、高差、点的坐标和高程。

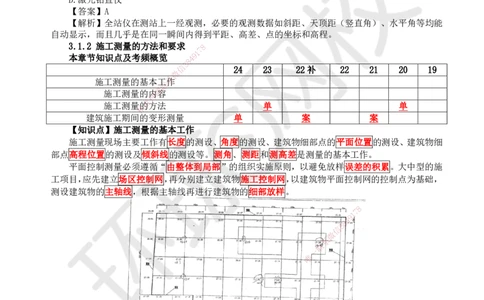

3.1.2 施工测量的方法和要求 8
7
1
本章节知识点及考频概览 4 9
8
3
信 24 23 22补 22 21 20 19
微
系
施工测量的基本工作
联
题
施工测量的内容
押
准
施工测量精的方法 单 单
建筑施工期间的 变形测量 单 案 案
【知识点】施工测量的 基本工作
施工测量现场主要工作有长度的测设、角度的测设、建筑物细部点的平面位置的测设、建筑物细
部点高程位置的测设及倾斜线的 测设等。测角、测距和测高差是测量的基本工作。
平面控制测量必须遵循“由整体 到局部”的组织实施原则，以避免放样误差的积累。大中型的施
工项目，应先建立场区控制网，再分别建 立建筑物施工控制网，以建筑物平面控制网的控制点为基础，
测设建筑物的主轴线，根据主轴线再进行建 筑物的细部放样。
8
1
7
9
8
4
信
3
微
系
联
一
唯
扫码关注更多内容
第 3 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1
7
8
9

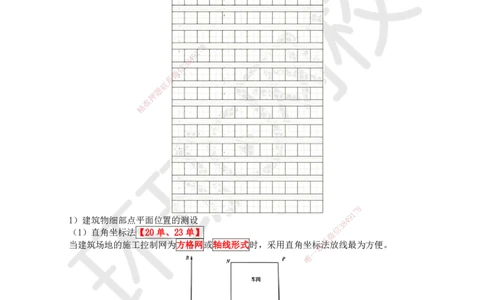

1）建筑物细部点平面位置的测设
8
4
信
3
（1）直角坐标法【20单、23单】
微
系
当建筑场地的施工控制网为方格网或轴线形式时，采 用直角坐标联法放线最为方便。
一
唯
（2）极坐标法
极坐标法适用于测设点靠近控制点，便于量距的地方。
扫码关注更多内容
第 4 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（3）角度前方交会法
适用于不便量距或测设点远离控制点的地方。对于一般小型建筑物或管线的定位，亦可采用此
法。
（4）距离交会法
从控制点到测设点的距离，若不超过测距尺的长度时，可用距离交会法来测定。不需要使用仪器，
但精度较低。
8
7
1
9
4
8
3
信
微
系
联
题
【例题·单选】当建筑押场地施工控制网为方格网或轴线形式时，放线最为方便的（ ）。【2023】
准
A.直角坐标法 精
B.极坐标法
C.角度前方交汇法
D.距离交汇法
【答案】A
【解析】当建筑场地的施工控制 网为方格网或轴线形式时，采用直角坐标法放线最为方便。
【知识点】施工测量的方法
2）建筑物高程位置的测设
（1）地面上点的高程测设
8
1
7
9
8
4
信
3
微
系
联
一
唯
b＝H＋a－H
A P
【例题·单选】现需测设现场某点P的设计高程。已知水准点A的高程为HA＝79.326m，在A点
与P点间架设水准仪后，分别读出前视读数为1.269m、后视读数为1.508m。则P点的设计高程为（ ）
m。
A.78.326
B.79.203
C.79.565
D.80.432
【答案】C
【解析】根据公式b＝HA＋a－HP可知，79.326+1.508=HP+1.269，所以P点设计高程=79.565。
（2）高程传递
①用水准测量法传递高程
扫码关注更多内容
第 5 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
H＝H＋a－（b－c）－d
B A
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
扫码关注更多内容
第 6 页 共 6 页
