2.6 通信管道工程施工技术

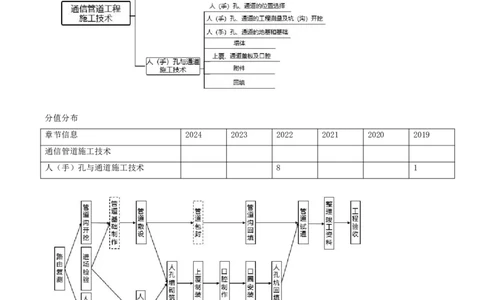

思维导图
分值分布
章节信息 2024 2023 2022 2021 2020 2019
通信管道施工技术
人（手）孔与通道施工技术 8 1
2.6.1 通信管道施工技术
1、器材检验
工程所用器材的规格、程式和质量应满足设计文件和技术规范的要求，并应在使用之前，由施工单位会同建设单位、监理单位一起进行进场检验，发现问题或不合格的器材，应及时处理
2、工程测量
通信管道工程的测量应按照设计文件及已批准的位置、坐标和高程进行。施工前，应依据设计图纸和现场交底的
控制桩点，进行通信管道位置的复测，并按施工需要钉设桩点。

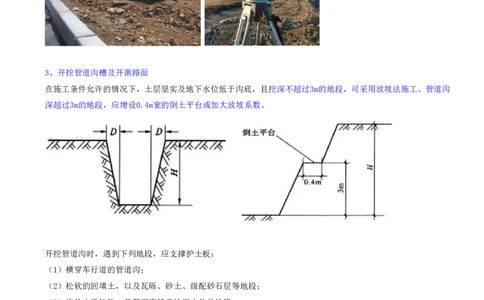

3、开挖管道沟槽及开凿路面
在施工条件允许的情况下，土层坚实及地下水位低于沟底，且挖深不超过3m的地段，可采用放坡法施工。管道沟
深超过3m的地段，应增设0.4m宽的倒土平台或加大放坡系数。
开挖管道沟时，遇到下列地段，应支撑护土板：
（1）横穿车行道的管道沟；
（2）松软的回填土，以及瓦砾、砂土、级配砂石层等地段；
（3）沟的土质松软，且其深度低于地下水位的地段；
（4）施工现场条件所限无法采用放坡法施工而需要支撑护土板的地段；
（5）与其他管线平行较长，且相距较近的地段；
（6）施工图设计标明需要支撑护土板的地段。
当挖深超过设计标高100mm时，应填铺灰土或级配砂石并夯实。

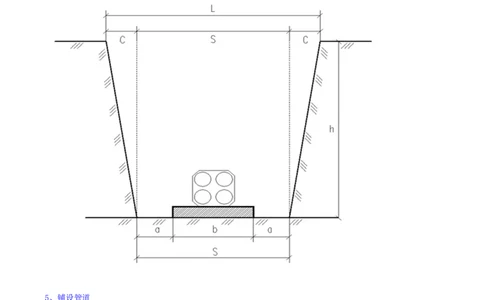

4、管道的地基与基础（一）地基的要求
天然地基管道沟挖成后应夯实抄平，高程应满足设计要求，允许偏差±10mm。无管道基础时，其沟底宽度等于管
群每测各加200mm；管道基础宽630mm以下时，沟底宽度等于管群每侧各加150mm；管道基础宽630mm以上时，沟底
宽度等于管群每侧各加300mm。
（二）基础的要求
管道基础的中心线应满足要求，允许偏差±10mm，高程允许误差±10mm。管道基础的宽度应比管道组群宽度每侧
各加宽50mm。
5、铺设管道
管道应按照设计规定的方式铺设在地基或基础上，并应有一定的坡度，坡度宜为3‰~5‰，不得小于2.5‰。
管道在人（手）孔、通道内，管顶距上覆及沟盖底面不应小于300mm，管底距基础面不应小于400mm；
人（手）孔内不同方向管道相对位置（标高）宜接近，相对管孔的高差不宜大于500mm。管道类型 铺设规定

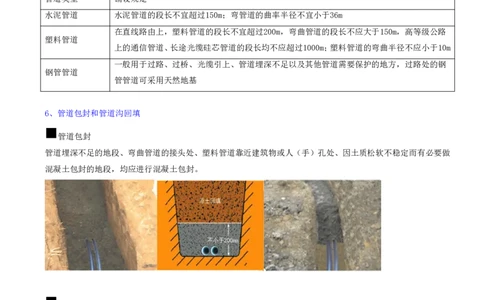

水泥管道 水泥管道的段长不宜超过150m；弯管道的曲率半径不宜小于36m
在直线路由上，塑料管道的段长不宜超过200m，弯曲管道的段长不应大于150m，高等级公路
塑料管道
上的通信管道、长途光缆硅芯管道的段长均不应超过1000m；塑料管道的弯曲半径不应小于10m
一般用于过路、过桥、光缆引上、管道埋深不足以及其他管道需要保护的地方，过路处的钢
钢管管道
管管道可采用天然地基
6、管道包封和管道沟回填
管道包封
管道埋深不足的地段、弯曲管道的接头处、塑料管道靠近建筑物或人（手）孔处、因土质松软不稳定而有必要做
混凝土包封的地段，均应进行混凝土包封。
管道沟回填
通信管道工程的回填应在管道施工内容按顺序完成，并经24h养护和隐蔽工程检验合格后进行。【背景材料】某工程公司采用包工不包料的承包方式在外地承接了一项市区七孔梅花管塑料管道工程。主要工作
有：切割水泥路面、用风镐开挖水泥路面、人工开挖沟槽、机械夯实管道基础、敷设PVC管道、回填等。施工中
土质较松软地段管道图如图所示。
【问题】
（1）请写出图1中a~d代表的构件名称。
（2）请写出图1中（1）~（4）代表的最小值。
答案：
（1）a：七孔梅花管 b:管架（或管群） c:管道基础
d:细沙（或过筛细土）
（2） 250mm 50mm 20mm 300mm
2.6.2 人（手）孔与通道施工技术（2）人（手）孔施工所需材料
水泥及水泥制品、砂、石子、砖、砌块、塑料管及配件、钢材、钢管与铁件。
（3）附件安装
人（手）孔的附件主要有支架穿钉、支架及托板、拉力环、积水罐、口圈及井盖等，除支架及托板以外，其他的
附件都是在建筑人（手）孔时预埋在墙体或口腔内的。1、人（手）孔、通道的位置选择
人（手）孔应设置在光（电）缆分支点、光（电）缆引上汇接点、坡度较大的管线拐弯处、道路交叉路口、
拟建地下引入线路的建筑物旁等位置
不应设置在建筑物进出通道、货物堆场和低洼积水处、地基不稳定处
交叉路口的人（手）孔宜选择在人行道或绿化地带上
通信管道穿越铁路、较宽的道路或河流时，应在其两侧设置人（手）孔
通道应建设在：
新建大容量通信局（站）的出局（站）段；
管道穿越城市主干街道、高速公路、铁道等今后不易进行管道扩建且管道容量大的地段；
需要建设通道的其他地段。
人（手）孔位置选择不当的是（ ）。
A.建筑物引入点
B.铁路两侧
C.低洼积水地段
D.单位门口
E.河道两侧
答案：CD
学习总结
重点 人（手）孔与通道施工技术
知识
难点 人（手）孔与通道施工技术重要度 ★★★
