第15章 施工技术与设备管理
15.1 施工技术管理
P478~478 15.1.1 公路工程施工图纸会审 ★
3. 图纸会审的组织方式
初审 项目总工组织。
综合会审 监理或业主联系设计单位安排图纸会审。

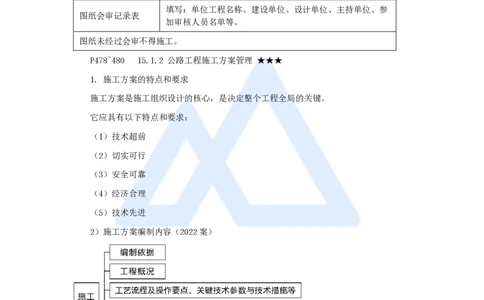

4. 图纸会审记录
填写：单位工程名称、建设单位、设计单位、主持单位、参
图纸会审记录表
加审核人员名单等。
图纸未经过会审不得施工。
P478~480 15.1.2 公路工程施工方案管理 ★★★
1. 施工方案的特点和要求
施工方案是施工组织设计的核心，是决定整个工程全局的关键。
它应具有以下特点和要求：
（1）技术超前
（2）切实可行
（3）安全可靠
（4）经济合理
（5）技术先进
2）施工方案编制内容（2022案）
3. 施工方案的审批流程
1）施工方案编制、审核和审批人规定
1
www.haixue.com嗨学网 | 职业价值点亮者
一般施工方案 重大施工方案
编制 专业工程师 项目技术负责人组织
审核 项目技术部门 中标单位技术管理部门组织
论证 必要时施工单位组织专家
审批 项目技术负责人 中标单位技术负责人

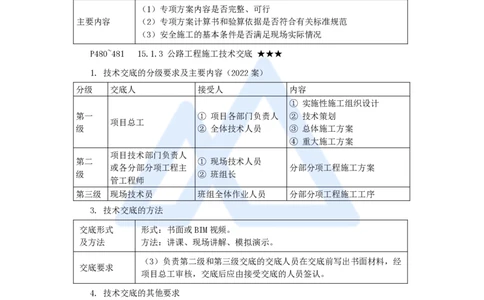

3）专家论证
组织单位 施工单位（施工总承包单位）
（1）专项方案内容是否完整、可行
主要内容 （2）专项方案计算书和验算依据是否符合有关标准规范
（3）安全施工的基本条件是否满足现场实际情况
P480~481 15.1.3 公路工程施工技术交底 ★★★
1. 技术交底的分级要求及主要内容（2022案）
分级 交底人 接受人 内容
① 实施性施工组织设计
第一 ① 项目各部门负责人 ② 技术策划
项目总工
级 ② 全体技术人员 ③ 总体施工方案
④ 重大施工方案
项目技术部门负责人
第二 ① 现场技术人员
或各分部分项工程主 分部分项工程施工方案
级 ② 班组长
管工程师
第三级 现场技术员 班组全体作业人员 分部分项工程施工工序
3. 技术交底的方法
交底形式 形式：书面或BIM视频。
及方法 方法：讲课、现场讲解、模拟演示。
（3）负责第二级和第三级交底的交底人员在交底前写出书面材料，经
交底要求
项目总工审核，交底后应由接受交底的人员签认。
4. 技术交底的其他要求
（1）技术交底应严格执行合同要求，不得任意修改、删减或降低工程标准。
（2）如施工方案、工艺和技术措施等前提情况发生变化，应及时对交底内容作补充修
改。
（5）技术交底材料应字迹清晰、层次分明、内容完整，建立台账并存档。
（7）施工人员应按交底要求施工，不得擅自变更施工方法和质量标准。
P482~483 15.1.4 公路工程施工技术档案管理 ★
2. 基本规定
2
www.haixue.com嗨学网 | 职业价值点亮者
（3）分类与主要内容
施工资料：施工管理资料、施工技术文件、物资资料、测量资料、施工记录、验收资
料、质量评定资料等。

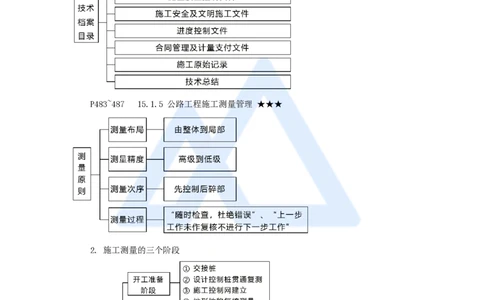

4. 施工技术档案目录
P483~487 15.1.5 公路工程施工测量管理 ★★★
2. 施工测量的三个阶段
4. 导线点、水准点复测与加密
1）设计控制桩交接
3
www.haixue.com嗨学网 | 职业价值点亮者
2）设计控制桩贯通复测
（1）贯通复测内容：设计平面控制桩和高程控制桩。

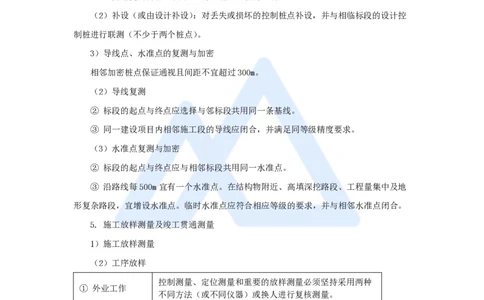

（2）补设（或由设计补设）：对丢失或损坏的控制桩点补设，并与相临标段的设计控
制桩进行联测（不少于两个桩点）。
3）导线点、水准点的复测与加密
相邻加密桩点保证通视且间距不宜超过300m。
（2）导线复测
② 标段的起点与终点应选择与邻标段共用同一条基线。
③ 同一建设项目内相邻施工段的导线应闭合，并满足同等级精度要求。
（3）水准点复测与加密
② 标段的起点与终点应与相邻标段共用同一水准点。
③ 沿路线每500m宜有一个水准点。在结构物附近、高填深挖路段、工程量集中及地
形复杂路段，宜增设水准点。临时水准点应符合相应等级的要求，并与相邻水准点闭合。
5. 施工放样测量及竣工贯通测量
1）施工放样测量
（2）工序放样
控制测量、定位测量和重要的放样测量必须坚持采用两种
① 外业工作
不同方法（或不同仪器）或换人进行复核测量。
② 内业工作 应坚持两组独立平行计算并相互校核。
2）工序检查测量
工序检查测量是在工序作业过程中和作业完成后进行的位置、标高和尺寸检查测量。
6. 施工监测中的测量工作
（1）高填深挖路基监测测量工作内容（2018、2022案）
名称 监测项目及要求
4
www.haixue.com嗨学网 | 职业价值点亮者
① 稳定性监测（对路基原地表沉降、边桩位移测量）。
高填方路
② 沉降量监测（对中桩、路肩、平台、坡脚等观测）。
基
③ 地表水平位移量监测。
监测
④ 挡墙位移监测（观测点埋设在挡墙顶面）。
深挖路堑 ① 边坡变形观测：设于断面边坡坡口线外2m。
监测 ② 施工安全监测：设于各级开挖平台坡脚处。
（2）深基坑监测测量工作
① 顶部水平位移
② 顶部沉降观测
③ 立柱垂直位移
④ 邻近建（构）筑物沉降
⑤ 邻近地下管线水平及竖向位移
7. 施工测量复核、交底
1）测量复核
（1）贯通测量及控制网测量：不得少于两遍，进行换手测量，成果必须经项目总工审
核、监理工程师复核确认。
（3）所有施工放样测量：必须换手复核测量。
9. 测量仪器、工具的保养和使用管理
（3）测量仪器应按规定定期由国家规定的检测部门进行检定。新调入的测量仪器和配
套器具必须进行校验检定后方可使用。
P487~490 15.1.6 公路工程试验管理 ★★★
1. 工地试验室人员管理
（1）工地试验室试验检测人员需变动的，应由母体检测机构报经建设单位同意，并向
项目质监机构备案。
2. 工地试验室设备管理
（2）仪器设备经检定/校准或功能检验合格后方可使用。
（3）仪器设备在检定/校准周期内如存在修理、搬运、移动等情况，应重新进行检定/
校准。
（4）使用状态标识分为合格、准用、停用三种，分别用“绿”“黄”“红”三色标签进
行标识。
4. 工地试验室档案管理
5
www.haixue.com嗨学网 | 职业价值点亮者
名称 内容
① 管理台账：包括人员、设备、标准规范等台账。
（4）试验检测台账 ② 技术台账：包括原材料进场台账、样品台账、试验/检测
台账、不合格材料台账、外委试验台账等。
（5）试验记录 一律用蓝、黑色钢笔或签字笔书写。
6. 工地试验外委管理
名称 要求
（1）外委试验 向项目建设单位报备。
① 应取得《公路水运工程试验检测机构等级证书》。
（2）接受外委试验的
② 通过计量认证。
检测机构
③ 上年度信用等级为B级及以上。
（4）工程建设项目的同一合同段中的施工、监理单位和检测机构不得将外委试验委
托给同一家检测机构。
15.2 施工机械设备管理
P490~500 15.2.1 公路工程施工常用机械设备 ★★
1. 公路工程施工机械设备的生产能力及适用条件
1）土方机械
（1）推土机
主要用于50～100m短距离作业。
（3）挖掘机
遇到开挖量较大的路堑和填筑高路堤等大工程量时，选用挖掘机配合运输车辆组织施
工比较合理。
2）石方机械
（1）凿岩机械
公路机械化施工中，气动凿岩机、空气压缩机为必配的设备，主要用在硬岩上钻凿炮
孔。
4）路面机械
（1）沥青混凝土搅拌设备
① 沥青混凝土搅拌设备分类
6
www.haixue.com嗨学网 | 职业价值点亮者
② 沥青混合料拌合设备的生产能力按每小时拌和成品料的数量确定。
5）桥梁基础施工机械（2015多）
6）桥梁上部施工机械
机械 类型
预应力张拉成套设备 主要由千斤顶、油泵车、卷管机、穿索机和压浆机组成。
架桥设备 主要有：导梁式、缆索式、专用架桥设备。
2. 公路工程主要机械设备的配置与组合
1）合理配置施工机械
（3）施工机械的选择方法
① 根据作业内容选定机械
7
www.haixue.com嗨学网 | 职业价值点亮者
2）路基工程主要机械设备的配置
（2）根据作业内容选择施工机械
项目 机械设备
② 土方开挖工程 推土机、挖掘机、装载机和自卸汽车（2013案）
③ 石方开挖工程 推土机、挖掘机、移动式空气压缩机、凿岩机、爆破设备
推土机、羊足压路机、压路机、洒水车、平地机和自卸汽
④ 土石填筑工程
车等（2015案）
4）沥青路面施工的机械配置和组合
（1）沥青混凝土搅拌设备的配置
沥青混合料拌合厂一般包括：原材料存放场地，沥青贮存及加热设备，搅拌设备，试
验室及办公用房。
（2）沥青路面压实机械配置
沥青路面的压实机械配置有：光轮压路机、轮胎压路机和双轮双振动压路机。
5）水泥混凝土路面施工主要机械设备的配置
混凝土搅拌楼、装载机、运输车、布料机、挖掘机、起重机、滑模摊铺机、整平梁、
拉毛养护机、切缝机、洒水车等。
6）桥梁工程施工主要机械设备的配置
（1）通用施工机械
① 常用的有各类起重车，各类运输车辆和自卸车等；
8
www.haixue.com嗨学网 | 职业价值点亮者
② 桥梁混凝土生产与运输机械，主要有混凝土搅拌站、混凝土运输车、混凝土泵和混
凝土泵车。
（3）上部施工机械
方法 机械设备
预制吊装 各类起重机或卷扬机、万能杆件、贝雷架等
满堂支架现浇 各类万能杆件、贝雷架和各类轻型钢管支架等
对海口大桥的施工需配置相应的专业施工设备，如打桩船、浮式起重机、搅拌船等。
7）隧道工程施工主要机械的配置
（2）暗挖施工法机械配置：（2015单、2016案）
① 钻孔机械：风动凿岩机、液压凿岩机、凿岩台车；
② 装药台车； ③ 找顶及清底机械；
④ 初次支护机械：锚杆台车、混凝土喷射机；
⑤ 注浆机械（包括钻孔机、注浆泵）；
⑥ 装碴机械；
⑦ 运输机械（包括自卸汽车、矿车）；
⑧ 二次支护衬砌机械：模板衬砌台车（混凝土搅拌站、搅拌运输车、混凝土输送
泵）。
P501~502 15.2.2 公路工程施工机械设备管理要求 ★
1. 机械设备管理制度
（2）大型机械设备和多班作业的机械，必须建立机长责任制。
（3）冬期施工，必须做好防冻、防滑；雨期施工，必须注意防塌、防汛、防潮、防
雷、防滑等工作。
3. 机械设备操作人员管理
（3）操作人员必须持有国家相关管理部门核发的驾驶证和操作证。
4. 机械设备档案管理
机械设备档案主要包括下列内容：
（1）设备的名称、类别、数量、统一编号。
（2）设备的购买日期。
（3）产品合格证及生产许可证（复印件及其他证明材料）。
（4）使用说明书等技术资料。
（5）《大、中型设备安装、拆卸方案》、《施工设备验收单》及《安装验收报告》。
9
www.haixue.com嗨学网 | 职业价值点亮者
（6）各设备操作人员资格证明材料。
P478~502 第15章 施工技术与设备管理
小结：
主要考试内容
1. 施工方案审核
2. 技术交底方式、内容及方法
3. 试验人员、设备、档案、外委试验管理
4. 路基工程机械类型及配置
5. 路面机械生产能力及数量计算
6. 隧道机械配置
