案例一
背景资料：

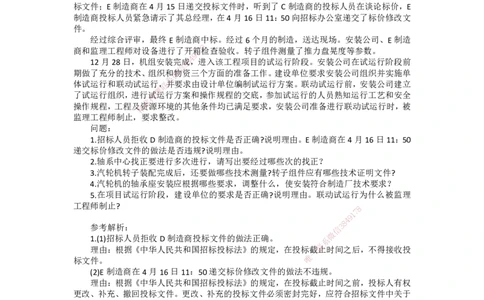

某安装公司总承包一大型压气站的设备安装工程，工程的主压缩机为离心式6级压缩机，
由蒸汽轮机驱动。由于机体庞大，整机运输困难，安装公司采用散件运输、现场组装的施工
模式。
该安装公司向5家(A、B、C、D、E)已通过资质审查的制造商发放了汽轮机一压缩机机
组招标邀请。招标文件要求这5家制造商在收到招标文件的第8天(4月16日)12：00前将
投标文件密封递交到招标办公室。
A制造商以时间过紧为由，回函谢绝了投标；B、C制造商均按时递交了投标文件；D
制造商的车辆中途抛锚，4月16日12：45方抵达招标办公室，招标人员拒收D制造商的投
标文件；E制造商在4月15日递交投标文件时，听到了C制造商的投标人员在谈论标价，E
制造商投标人员紧急请示了其总经理，在4月16日11：50向招标办公室递交了标价修改文
件。
经过综合评审，最终E制造商中标。经过6个月的制造，送达现场。安装公司、E制造
8
商和监理工程师对设备进行了开1箱7检查验收。转子组件测量了推力盘晃度等参数。
9
4
12月28日，机组安装完
3
成8，进入该工程项目的试运行阶段。安装公司在试运行阶段前
信
期做了充分的技术、组织和微物资三个方面的准备工作。建设单位要求安装公司组织并实施单
系
体试运行和联动试运行联，并要求由设计单位编制试运行方案。联动试运行前，安装公司建立
题
了试运行组织，进行押试运行方案和操作规程的交底，参加试运行的人员熟知运行工艺和安全
准
操作规程，工程及精资源环境的其他条件均已满足要求，安装公司准备进行联动试运行时，被
监理工程师制止，要求整改。
问题：
1.招标人员拒收D制造商的投标文件是否正确?说明理由。E制造商在4月16日11：50
递交标价修改文件的做法是否违规?说明理由。
2.轴系中心找正要进行多次进行，请写出要经过哪些次的找正？
3.汽轮机转子装配完成后，还要做哪些技术测量?转子组件应有哪些技术证明文件?
4.汽轮机的轴承座安装应根据哪些要求，调整什么，使安装符合制造厂技术要求？
5.在项目试运行阶段，建设单位的要求是否正确?说明理由。联动试运行为什么被监理
工程师制止?
8
7
1
9
4
8
参考解析： 信 3
微
1.(1)招标人员拒收D制造商投标文件的做法正确。 系
联
理由：根据《中华人民共和国招标投标法》的规定，在投标截止时间之后，不得接收投
一
唯
标文件。
(2)E制造商在4月16日11：50递交标价修改文件的做法不违规。
理由：根据《中华人民共和国招标投标法》的规定，在投标截止时间之前，投标人有权
更改、补充、撤回投标文件。更改、补充的投标文件必须密封完好，应符合招标文件中关于
投标文件密封要求的规定。
2.轴系初找；凝汽器灌水至运行重量后的复找；汽缸扣盖前的复找；基础二次灌浆前的
复找；基础二次灌浆后的复找；轴系联结时的复找。除第一次初找外，所有轴系中心找正工
作都是在凝汽器灌水至运行重量的状态下进行的。
3.(1)汽轮机转子装配完成后，还应测量轴颈椭圆度、不柱度，推力盘瓢偏度，转子弯曲
度。
(2)转子组件应有的技术证明文件包括转子叶片在制造厂进行叶片静频率测试的测试报
告。转子如有中心孔，应有厂内的探伤检查报告，并应提供质量合格证明。
4.轴承座安装是依据轴系中心、转子扬度及各轴瓦间距的要求，对其中心、水平及标高
测量调整，使各轴承座安装符合制造厂技术要求。
5.(1)建设单位的要求不正确。
理由：①设备联动试运行不应该由安装公司组织；②试运行方案不应由设计单位编制。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(2)联动试运行被监理工程师制止的原因：试运行方案需要经过批准，参加试运转的人
员还要通过生产安全考试。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
案例二
背景资料：
某建设项目由A公司施工总承包，A公司征得业主同意，把变电所及照明工程分包给B
公司。分包合同约定：电力变压器、配电柜等设备由A公司采购，灯具、开关、插座、管
材和电线电缆等由B公司采购。B公司项目部进场后，按公司的施工资源现状，编制了变电
所及照明工程施工作业进度计划(见表3—1)，工期需150天，在审批时被A公司否定，要求
增加施工人员，优化变电所及照明工程作业进度计划，缩短工期。B公司项目部按A公司要
求，在工作持续时间不变的情况下，将照明线管施工的开始时间提前到3月1日，变电所和
照明工程平行施工。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

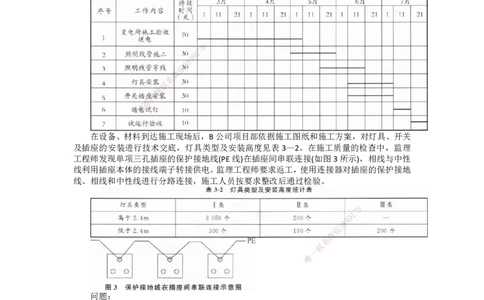

在设备、材料到达施 工现场后，B公司项目部依据施工图纸和施工方案，对灯具、开关
及插座的安装进行技术交底，灯具类型及安装高度见表3—2。在施工质量的检查中，监理
工程师发现单项三孔插座的保 护接地线(PE线)在插座间串联连接(如图3所示)，相线与中性
线利用插座本体的接线端子转接供电。监理工程师要求返工，使用连接器对插座的保护接地
线、相线和中性线进行分路连接，施 工人员按要求整改后通过检验。
8
1
7
9
8
4
信
3
微
系
联
一
唯
问题：
1.B公司项目部编制的施工作业进度计划表(表3—1)为什么被A公司否定?优化后的进度
计划工期缩短为多少天?画出调整后的施工作业进度计划表。
2.灯具的接线有哪些要求?
3.本照明工程有多少灯具外壳需要与保护导体连接?写出连接的要求。
4.灯具安装每检验批抽取多少？质量大于10kg的灯具固定如何做试验？
5.图3中的插座接线会有什么不良后果?画出正确的插座保护接地线连接示意图。
参考解析：
1.(1)B公司项目部编制的施工作业进度计划表未充分考虑工作间的衔接关系及符合工艺
规律的逻辑关系，变电所和照明工程可以平行施工，因此被A公司否定。
(2)优化后的进度计划工期缩短为90天。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

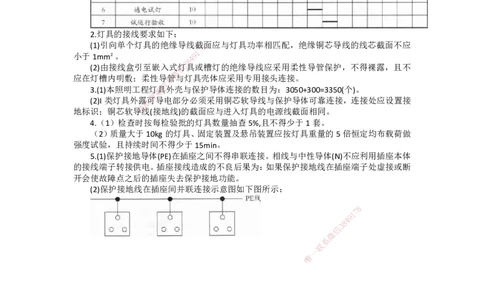

(3)调整后的施工作业进度计划见下表：
2.灯具的接线要求如下：
(1)引向单个灯具的绝缘导线截8 面应与灯具功率相匹配，绝缘铜芯导线的线芯截面不应
7
1
小于1mm²。
4
9
8
3
(2)由接线盒引至嵌入式信灯具或槽灯的绝缘导线应采用柔性导管保护，不得裸露，且不
微
应在灯槽内明敷；柔性导系管与灯具壳体应采用专用接头连接。
联
3.(1)本照明工程灯题具外壳与保护导体连接的数目为：3050+300=3350(个)。
押
(2)I类灯具外露准可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接
精
地标识；铜芯软导线(接地线)的截面应与进入灯具的电源线截面相同。
4.（1）检查时按 每检验批的灯具数量抽查5%,且不得少于1套。
（2）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做
强度试验，且持续时间不得 少于15min。
5.(1)保护接地导体(PE)在插 座之间不得串联连接。相线与中性导体(N)不应利用插座本体
的接线端子转接供电。插座接线 造成的不良后果为：如果保护接地线在插座端子处虚接或断
开会使故障点之后的插座失去保护接 地功能。
(2)保护接地线在插座间并联连接示意图如下图所示：
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
案例三
背景资料：
建设单位通过招标与施工单位签订了某工业项目的施工合同，主要工作内容包括设备基
础、钢架基础、设备钢架、工艺设备、工艺管道、电气和仪表设备安装等。开工前，施工单
位按照合同约定向建设单位提交了施工进度计划，如图4所示。
8
7
1
9
4
8
3
信
微
系
施工单位在组织土方开挖、余土外运时，开挖现场、厂外临时堆土及运输道路上经常尘
联
土飞扬，运送土方的汽题车也存在漏土现象。
押
在使用250t履准带吊进行大型工艺设备吊装作业时，250t履带吊的车身突然发生倾斜，
精
起重指挥人员立即停止了吊装作业，经检查发现履带吊的右侧腹带前部的地面出现了下陷，
施工单位立即组织人 员进行了妥善处理。
在蒸汽主管道上安装 压力取源部件时，施工单位发现图纸所示的安装位置不符合要求，
立即通知了建设单位。建设单位通过设计变更修改了压力取源部件的安装位置，使该部件的
安装工作顺利进行。
问题：
1.指出用节点代号表示的施工进 度计划的关键线路。该施工进度计划的总工期是多少
天?
2.在土方开挖施工过程中，需要采取哪些扬尘控制措施?
8
3.250t履带吊进行大型工艺设备吊装作业 时，吊车工作位置的地面有哪
9
1 7些要求?
4.在水平蒸汽管道上安装压力取源部件应符 合 哪些要求?
信
3 8
4
5.简述预防起重机机械失稳的措施。 微
系
联
一
参考解析： 唯
1.(1)该施工进度计划的关键线路为：①→⑤→⑥→⑩→ → 。
(2)该施工进度计划的总工期为191天。
2.土方开挖施工过程中，需要采取的环境保护措施有以下⑪几方⑫面：
(1)运送土方、垃圾、设备及建筑材料等时，不应污损道路。运输容易散落、飞扬、流
漏的物料的车辆，应采取措施封闭严密。施工现场出口应设置洗车设施，保持开出现场车辆
的清洁。
(2)现场道路、加工区、材料堆放区宜及时进行地面硬化。
(3)土方作业阶段，采取洒水、覆盖等措施，达到作业区目测扬尘高度小于1.5m,不扩散
到场区外。
(4)对易产生扬尘的堆放材料应采取覆盖措施；对粉末状材料应封闭存放。
3.250t履带吊进行大型工艺设备吊装作业时，对吊车工作位置的地面要求有以下几方面：
(1)流动式起重机必须在水平坚硬地面上进行吊装作业。吊车工作位置(包括吊车行走路
线)的地基需进行处理。
(2)根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理。在复
杂地基上吊装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(3)处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
4.(1)压力取源部件的安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或
管道的内壁。
（2）测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成0°~45°
夹角范围内。
5.预防起重机机械失稳的措施：①严禁超载；②严格机械检查；③打好支腿并用道木和
钢板垫实和加固，确保支腿稳定；④起重臂杆仰角最大不超过78°，最小不低于45°。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
案例四
背景资料：
A总承包单位将一商场的通风空调工程分包给B安装单位，工程内容包括风系统、水系
统和冷热(媒)系统。该工程的风冷式热泵机组、水泵、吸顶式新风空调机组、风机盘管和排
风机均由业主采购，通风空调工程的电气系统由A总承包单位施工。
B安装单位进场后，依据施工验收规范和施工图纸制定了金属风管的安装程序。施工后，
风管板材拼接、风管制作、风管法兰连接等检查均符合质量要求，但风管和防火阀安装(如
图5所示)存在质量问题，监理工程师要求项目部返工。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
通风空调设备安装完工后，对风机盘管等做了水压试验，在总承包单位的配合下，安装
单位对通风空调的风系统、水系 统和冷热(媒)系统进行了系统调试。调试人员在风机盘管、
新风机和排风机单机试车合格后，用热球风速仪对各风口进行测定与调整及其他内容的调试。
在全部数据达到设计要求后，通风空调 工程在夏季做了带冷源的试运转，并通过竣工验收。
问题：
1.风机盘管安装前应做什么试验，试验 要 求及合格标准分别是什么?
1
7 8
9
2.风机盘管在进场验收时应对哪些参数进行 复试?有何要求? 8 4
信
3
3.通风空调工程调试包括哪些内容? 微
4.通风空调系统非设计满负荷条件下的联动试运 行 及调试包括
联
哪
系
些内容?
一
5.风管及防火阀安装示意图中有哪些部分不符合规范 要求?唯 写出正确做法。
参考解析：
1.(1)风机盘管机组安装前宜进行风机三速试运转及盘管水压试验。
(2)试验要求：试验压力应为系统工作压力的1.5倍，试验观察时间应为2min。
(3)试验合格标准：不渗漏为合格。通电试运行不漏电、不短路，风机三速转动方向、
转速正常为合格。
2.(1)风机盘管机组到达施工现场要对供冷量、供热量、风量、水阻力、功率及噪声等参
数进行复试。
(2)复试检验方法为随机抽样送检，核查复验报告。同一厂家的风机盘管机组按数量复
验2%,不得少于2台；复验合格后再进行安装。
3.通风空调工程安装完毕，必须进行系统的测定和调整(简称调试)，系统调试包括设备
单机试运转及调试、系统无负荷联合试运转及调试。具体包括风机盘管、新风机和排风机单
机试车及调试，水系统(水泵)单机试运转及调试，热泵机组(冷热媒)单机试运转及调试，整
个系统非设计满负荷条件下的联动试运行及调试。
4.通风空调系统非设计满负荷条件下的联动试运行及调试内容如下：
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(1)监测与控制系统的检验、调整与联动运行。
(2)系统风量的测定和调整(通风机、风口、系统平衡)。
(3)空调水系统的测定和调整。
(4)室内空气参数的测定和调整。
（5）防排烟系统测定和调整。
5.(1)不符合要求之处一：穿墙套管壁厚1.2mm。
正确做法：风管穿过需要封闭的防火防爆楼板或墙体时应设钢板厚度不小于1.6mm的
钢制防护套管。
(2)不符合要求之处二：风管与防护套管之间采用聚氨酯发泡封堵。
正确做法：风管与防护套管之间应采用不燃柔性材料封堵。
(3)不符合要求之处三：边长(直径)大于或等于630mm的防火阀未设置独立的支吊架。
正确做法：边长(直径)大于或等于630mm的防火阀应设置独立的支吊架。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
案例五
背景资料：
某安装公司签订了20MW并网光伏发电项目的施工总承包合同，主要工作内容有光伏
场区发电设备及线路(包括光伏阵列设备、逆变及配电设备、箱式变压器、35kV电缆集电线
路等)安装工程、35kV架空线路安装工程、开关站安装工程(包括一次设备、母线和二次设备)
等。
安装公司项目部进场后，认真开展项目开工前的各项准备工作。项目经理组织编制了机
电安装工程施工组织总设计。技术人员编制了主要施工方案，方案中绿色施工管理的重点是
草原土壤保护。
施工前，施工方案编制人员向作业人员进行了安全技术交底，光伏场区集电线路设计为
35kV直埋电缆。根据施工方案要求，采用机械开挖电缆沟，电缆埋好后为了不影响草原农
作物生长，埋深为0.9m，采用YJV型电缆，电缆的接地电阻值为12Ω，沟底有少量碎石，
施工人员在沟底铺设了一层细沙，完成直埋电缆工程的相关工作。
35kV架空线路安装结束后，进行了绝缘子和线路的绝缘电阻值的测量等内容，均符合
要求。
8
7
汇流箱安装位置符合设计要
4
9 1求，垂直度偏差小于1.5mm，光伏组件采用螺栓进行固定，
8
安装符合设计要求。 信 3
微
问题： 系
联
1.本工程在绿色施题工管理中，对草原土壤保护的要求有哪些?
押
2.指出直埋电缆准敷设的错误之处，并写出正确的做法。直埋电缆地下敷设还应符合哪些
精
具体要求?
3.35kV电缆敷设 前应当做什么试验？
4.35kV架空线路还 有哪些试验内容?
5.光伏发电设备及系统 调试包含哪些内容?
参考解析：
1.本工程在绿色施工管理中，对 草原土壤保护的要求有：
(1)保护地表环境，防止土壤侵蚀、 流失。因施工造成的裸土应及时覆盖。
(2)污水处理设施等不发生堵塞、渗漏 、溢出等现象。
(3)防腐保温用油漆、绝缘脂和易产生粉 尘 的材料等应妥善保管，对现
1
场7 8地面造成污染
9
时应及时进行清理。 8 4
信
3
(4)对于有毒有害废弃物应回收后交有资质的单 位处理，不能作为
微
建筑垃圾外运。
(5)施工后应恢复施工活动破坏的植被。
联
系
2.(1)直埋电缆的敷设错误之处及正确做法如下：
唯
一
错误之处一：农田下敷设电缆埋深0.9m。
正确做法：直埋电缆的埋深应不小于0.7m，穿越农田时应不小于1.0m。
错误之处二：采用YJV型电缆，电缆的接地电阻值为12Ω。
正确做法：直埋电缆一般使用铠装电缆。铠装电缆的金属外皮两端要可靠接地，接地电
阻不得大于10Ω。
(2)直埋电缆工程的敷设还应该符合下列要求：
①电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应
超过电缆两侧以外各50mm，或用砖代替混凝土保护板。
②电缆中间接头盒外面要有铸铁或混凝土保护盒。接头下面应垫以混凝土基础板，长度
要伸出接头保护盒两端600～700mm。
3.电缆封端应严密，并根据要求做绝缘试验。6kV以上的电缆，应做交流耐压和直流泄
漏性试验；
4.35kV架空线路的试验内容还包括：
(1)测量35kV以上线路的工频参数。
(2)检查线路各相两侧的相位应一致。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(3)冲击合闸试验在额定电压下对空载线路的冲击合闸试验，应进行3次。
(4)测量杆塔的接地电阻值，应符合设计的规定。
(5)导线接头测试：
5.光伏设备及系统调试主要包括光伏组件串测试、跟踪系统调试、逆变器调试、通信调
试、升压变电系统调试等电气设备调试。
