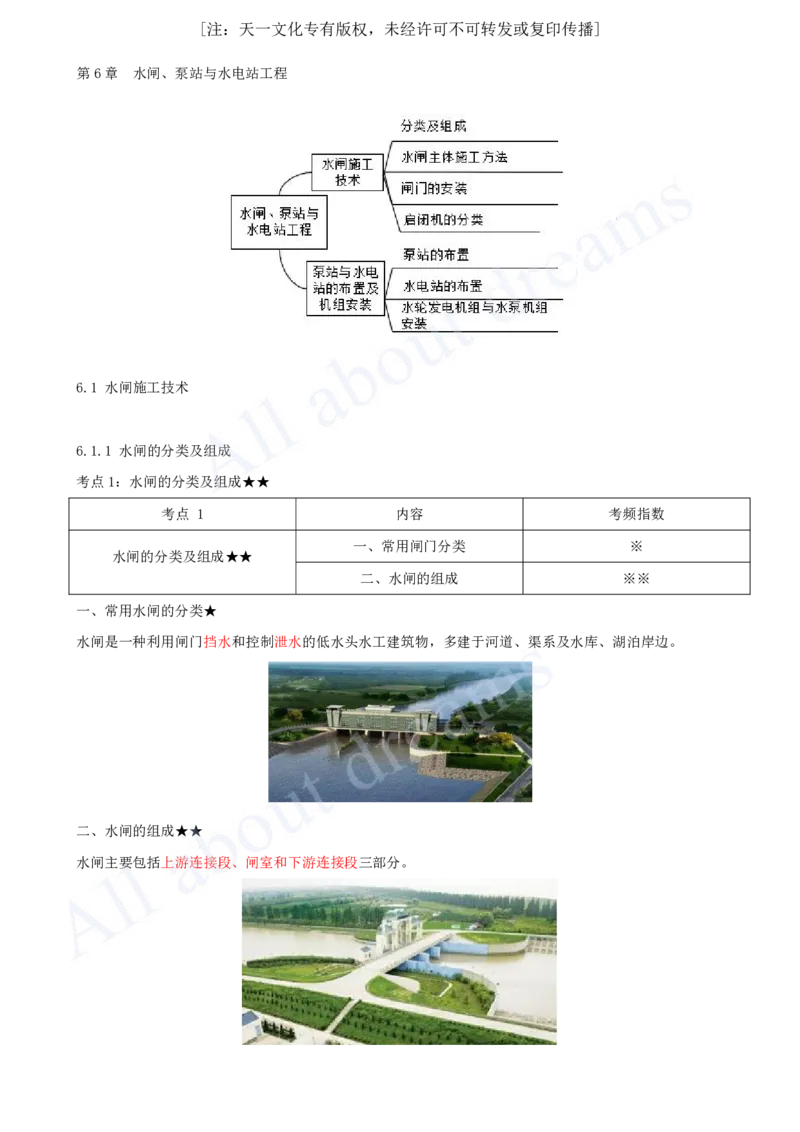

第6章 水闸、泵站与水电站工程

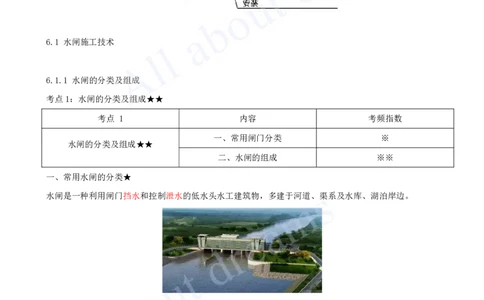

6.1 水闸施工技术
6.1.1 水闸的分类及组成
考点1：水闸的分类及组成★★
考点 1 内容 考频指数
一、常用闸门分类 ※
水闸的分类及组成★★
二、水闸的组成 ※※
一、常用水闸的分类★
水闸是一种利用闸门挡水和控制泄水的低水头水工建筑物，多建于河道、渠系及水库、湖泊岸边。
二、水闸的组成★★
水闸主要包括上游连接段、闸室和下游连接段三部分。[注：天一文化专有版权，未经许可不可转发或复印传播]

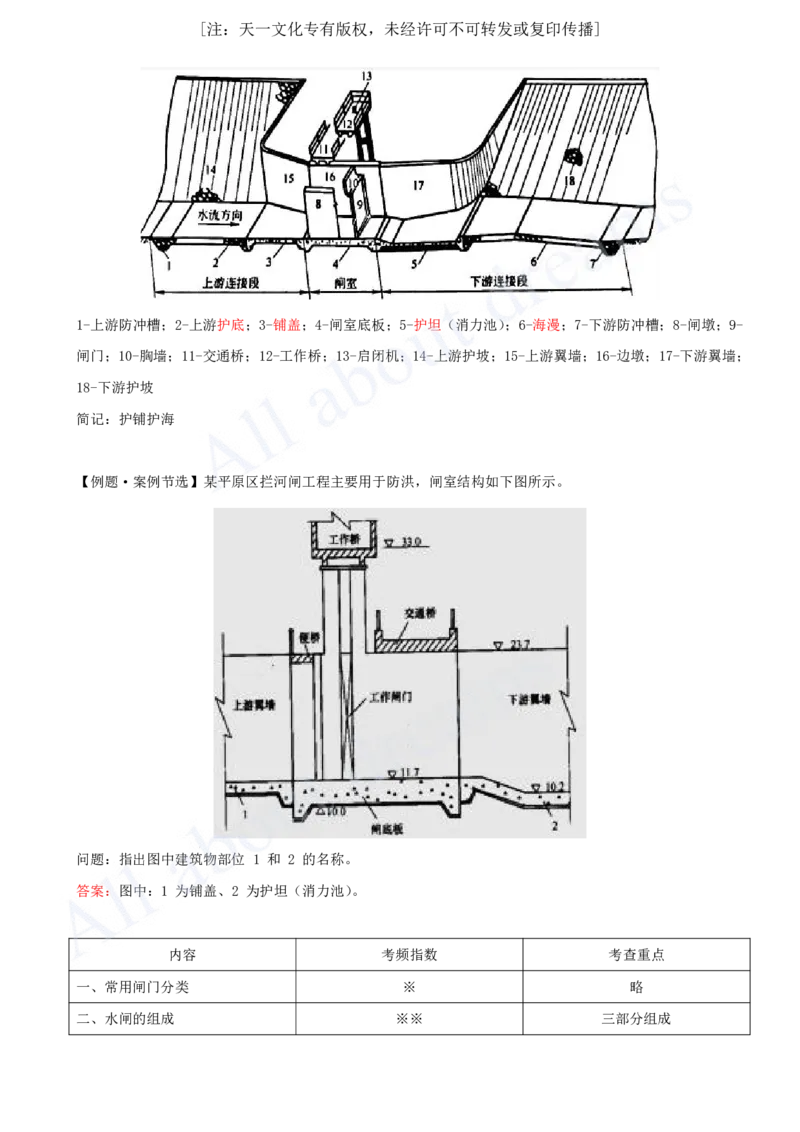

1-上游防冲槽；2-上游护底；3-铺盖；4-闸室底板；5-护坦（消力池）；6-海漫；7-下游防冲槽；8-闸墩；9-
闸门；10-胸墙；11-交通桥；12-工作桥；13-启闭机；14-上游护坡；15-上游翼墙；16-边墩；17-下游翼墙；
18-下游护坡
简记：护铺护海

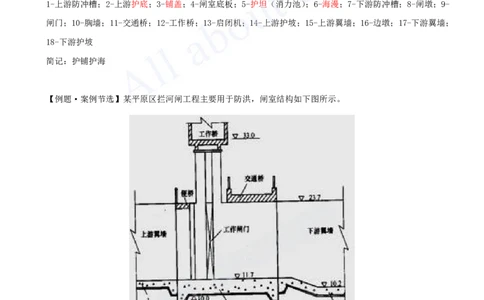

【例题·案例节选】某平原区拦河闸工程主要用于防洪，闸室结构如下图所示。
问题：指出图中建筑物部位 1 和 2 的名称。
答案：图中：1 为铺盖、2 为护坦（消力池）。
内容 考频指数 考查重点
一、常用闸门分类 ※ 略
二、水闸的组成 ※※ 三部分组成[注：天一文化专有版权，未经许可不可转发或复印传播]
6.1.2 水闸主体结构的施工方法
考点2：水闸主体结构的施工方法★★
考点 2 内容 考频指数
一、水闸混凝土施工 ※※
水闸主体结构的施工方法★★ 二、止水设施的施工 ※※
三、平面闸门门槽施工 ※
一、水闸混凝土施工★★

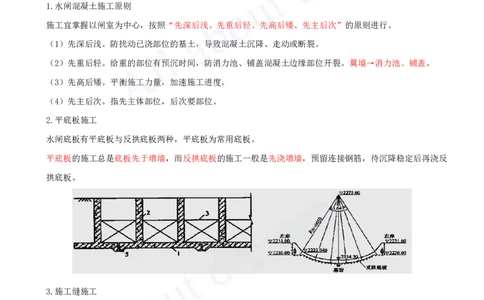

1.水闸混凝土施工原则
施工宜掌握以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次”的原则进行。
（1）先深后浅。防扰动已浇部位的基土，导致混凝土沉降、走动或断裂。
（2）先重后轻。给重的部位有预沉时间，防消力池、铺盖混凝土边缘部位开裂。翼墙→消力池、铺盖。
（3）先高后矮。平衡施工力量，加速施工进度。
（4）先主后次。指先主体部位，后次要部位。
2.平底板施工
水闸底板有平底板与反拱底板两种，平底板为常用底板。
平底板的施工总是底板先于墩墙，而反拱底板的施工一般是先浇墩墙，预留连接钢筋，待沉降稳定后再浇反
拱底板。
3.施工缝施工
施工缝的位置应设在结构受力较小的部位，易于凿毛和清理，并考虑对外观质量的影响。施工缝的处理应符
合下列规定：
（1）可采用凿毛、冲毛或刷毛等方法处理、清除表层的水泥浆薄膜和松散软弱层，并冲洗干净，排除积水。
（2）混凝土强度达到 2.5MPa 后，方可进行浇筑上层混凝土的准备工作。
二、止水设施的施工★★[注：天一文化专有版权，未经许可不可转发或复印传播]
浇筑止水缝部位混凝土浇筑的注意事项包括：（保护止水片-三不得一推迟）
1.水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。
2.浇筑混凝土时，不得冲撞止水片，当混凝土将淹没止水片时，应再次清除其表面污垢。
3.振捣器不得触及止水片。
4.嵌固止水片的模板应适当推迟拆模时间。

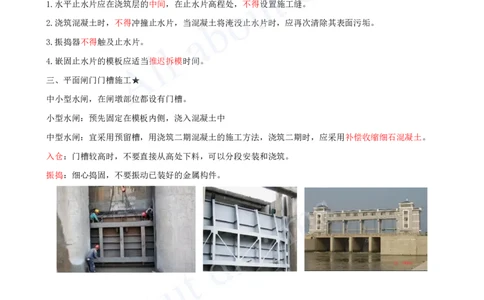

三、平面闸门门槽施工★
中小型水闸，在闸墩部位都设有门槽。
小型水闸：预先固定在模板内侧，浇入混凝土中
中型水闸：宜采用预留槽，用浇筑二期混凝土的施工方法，浇筑二期时，应采用补偿收缩细石混凝土。
入仓：门槽较高时，不要直接从高处下料，可以分段安装和浇筑。
振捣：细心捣固，不要振动已装好的金属构件。
【单选】关于水闸止水设置的说法，正确的是（ ）。
A.所有水平缝均要设止水
B.所有沉陷缝均要设止水
C.所有垂直缝均要设止水
D.铺盖与底板接缝处要设止水
答案：D
【单选】下列有关止水缝部位混凝土浇筑的说法不正确的是（ ）。[注：天一文化专有版权，未经许可不可转发或复印传播]
A.浇筑混凝土时，不得冲撞止水片
B.振捣器不得触及止水片
C.水平止水片应在浇筑层的两边
D.嵌固止水片的模板应适当推迟拆模时间
答案：C
【例题·案例节选】某水闸工程建于土基上，共10孔，每孔净宽10m；上游钢筋混凝土铺盖顺水流方向长15m，
垂直水流方向共分成10块；铺盖部位的两侧翼墙亦为钢筋混凝土结构，挡土高度为12m，其平面布置示意图
如图所示。
上游翼墙及铺盖施工时，为加快施工进度，承包人安排两个班组，按照上游翼墙Ⅱ→10→9→8→7→6和上游
翼墙Ⅰ→1→2→3→4→5 的顺序同步施工。
在闸墩混凝土施工中，为方便立模和浇筑混凝土，承包人拟将闸墩分层浇筑至设计高程，再对牛腿与闸墩结
合面按施工缝进行处理后浇筑闸墩牛腿混凝土。
问题：
1.指出承包人在上游翼墙及铺盖施工方案中的不妥之处，并说明理由。
2.指出承包人在闸墩与牛腿施工方案中的不妥之处，并说明理由。
答案：
1.上游翼墙及铺盖的浇筑次序不满足规范要求。
理由：铺盖应分块间隔浇筑；与翼墙毗邻部位的1号和10号铺盖应等翼墙沉降基本稳定后再浇筑。
2.承包人在闸墩与牛腿结合面设置施工缝的做法不妥，理由：该部位所受剪力较大，不宜设置施工缝。
内容 考频指数 考查重点
一、水闸混凝土施工 ※※ 施工原则[注：天一文化专有版权，未经许可不可转发或复印传播]
二、止水设施的施工 ※※ 注意事项
三、平面闸门门槽施工 ※ 浇筑二期混凝土
6.1.3 闸门的安装方法
考点3：闸门的安装方法★★
考点 3 内容 考频指数
一、闸门的组成及分类 ※
闸门的安装方法★★
二、闸门的安装 ※※
一、闸门的组成及分类★
1.闸门的组成
闸门是水工建筑物的孔口上用来调节流量，控制上下游水位的活动结构。由封闭或开放的门叶和预埋在闸墩、
底板、胸墙内的埋件组成。
二、闸门的安装★★
1.闸门标志：
闸门应有标志，标志内容包括：产品名称、制造日期、制造厂名、生产许可证标志及编号、闸门中心位置和
总重量。（闸门身份证）
2.闸门结构[注：天一文化专有版权，未经许可不可转发或复印传播]
【例题·案例节选】
某大（2）型水库枢纽工程由混凝土面板堆石坝、电站、溢流坝和节制闸等建筑物组成节制闸共 2 孔，采用
平板直升钢闸板，闸门尺寸为净宽15m，净高12m，闸门结构如图所示。
某水利施工单位承担工程土建施工及金属结构、机电设备安装任务，闸门槽采用留槽后浇二期混凝土的方法
施工：闸门安装完毕后施工集位及时进行了检查、验收和质量评定工作。
问题：
1.分别写出图 1 中代表主轨、橡胶止水和主轮的数字序号。
2.结合背景材料说明门槽二期混凝土应采用具有什么性能特点的混凝土；指出门槽二期混凝土在入仓、振捣
时的注意事项。
答案：
1.8 代表主轨、5 代表橡胶止水、1 代表主轮。
2.浇筑二期混凝土时，应采用补偿收缩细石混凝土。
注意事项：
入仓：门槽较高时，不要直接从高处下料，可以分段安装和浇筑。
振捣：细心捣固，不要振动已装好的金属构件。
内容 考频指数 考查重点
一、闸门的组成及分类 ※ 略
二、闸门的安装 ※※ 闸门标志、闸门结构
