3.3 明（盖）挖法施工

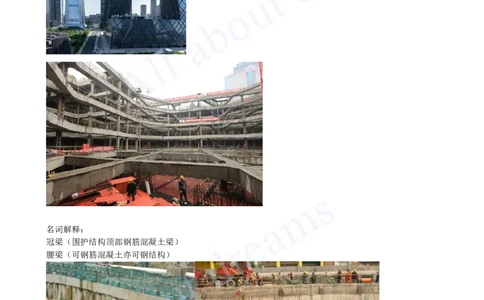

名词解释：
冠梁（围护结构顶部钢筋混凝土梁）
腰梁（可钢筋混凝土亦可钢结构）
内支撑与外拉锚[注：天一文化专有版权，未经许可不可转发或复印传播]
格构柱

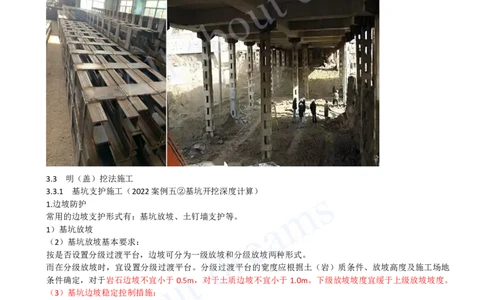

3.3 明（盖）挖法施工
3.3.1 基坑支护施工（2022案例五②基坑开挖深度计算）
1.边坡防护
常用的边坡支护形式有：基坑放坡、土钉墙支护等。
1）基坑放坡
（2）基坑放坡基本要求：
按是否设置分级过渡平台，边坡可分为一级放坡和分级放坡两种形式。
而在分级放坡时，宜设置分级过渡平台。分级过渡平台的宽度应根据土（岩）质条件、放坡高度及施工场地
条件确定，对于岩石边坡不宜小于0.5m，对于土质边坡不宜小于1.0m。下级放坡坡度宜缓于上级放坡坡度。
（3）基坑边坡稳定控制措施：
根据土层的物理力学性质及边坡高度确定基坑边坡坡度，并于不同土层处做成折线形边坡或留置台阶。
施工时应严格按照设计坡度进行边坡开挖，不得挖反坡。
在基坑周围影响边坡稳定的范围内，应对地面采取防水、排水、截水等防护措施，防止雨水等地面水浸入土
体，保持基底和边坡的干燥。
严禁在基坑边坡坡顶较近范围堆放材料、土方和其他重物以及停放或行驶较大的施工机械。
对于土质边坡或易于软化的岩质边坡，在开挖时应及时采取相应的排水和坡脚、坡面防护措施。
在整个基坑开挖和地下工程施工期间，应严密监测坡顶位移，随时分析监测数据。当边坡有失稳迹象时，应
及时采取削坡、坡顶卸荷、坡脚压载或其他有效措施。（2023案例五）
（4）护坡措施：（2023案例五）
常用的防护措施有：（潘老师口诀：叠抹喷盖）
叠放砂包或土袋。
水泥砂浆或细石混凝土抹面。[注：天一文化专有版权，未经许可不可转发或复印传播]
挂网喷浆或混凝土。
其他措施：包括锚杆喷射混凝土护面、塑料膜或土工织物覆盖坡面等。

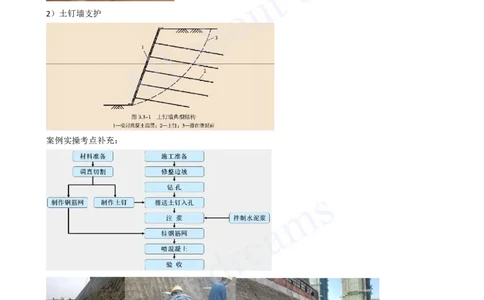

2）土钉墙支护
案例实操考点补充：[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）一般要求
①土钉墙、预应力锚杆复合土钉墙的坡比不宜大于1:0.2；当基坑较深、土的抗剪强度较低时，宜取较小坡比。
②土钉水平间距和竖向间距宜为1〜2m。土钉倾角宜为5°〜20°。
（2）成孔注浆型钢筋土钉的构造应符合下列要求
①成孔直径宜取70〜120mm。
②土钉钢筋直径宜取16〜32mm。
③应沿土钉全长设置对中定位支架，其间距宜取1.5〜2.5m，土钉钢筋保护层厚度不宜小于20mm。
④土钉孔注浆材料可采用水泥浆或水泥砂浆，其强度不宜低于20MPa。

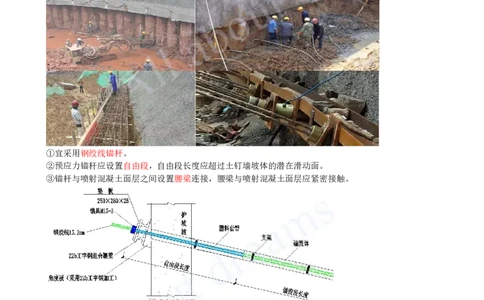

（3）采用预应力锚杆复合土钉墙
①宜采用钢绞线锚杆。
②预应力锚杆应设置自由段，自由段长度应超过土钉墙坡体的潜在滑动面。
③锚杆与喷射混凝土面层之间设置腰梁连接，腰梁与喷射混凝土面层应紧密接触。
④注浆时将注浆管插至孔底并由孔底注浆，且注浆管端部至孔底的距离不宜大于200mm；注浆及拔管时，注
浆管出浆口应始终埋入注浆液面内，应在新鲜浆液从孔口溢出后停止注浆；注浆后，当浆液液面下降时，应
进行补浆。
（4）墙高度不大于12m时，喷射混凝土面层的构造应符合下列要求
①喷射混凝土设计强度等级不宜低于C25，面层厚度宜取80〜100mm。
②喷射混凝土面层中应配置钢筋网和通长的加强钢筋。[注：天一文化专有版权，未经许可不可转发或复印传播]
③当土钉墙后存在滞水时，在含水层部位的墙面设置泄水孔或采取其他疏水措施。
④喷射混凝土终凝2h后应及时喷水养护。
⑤应在土钉、喷射混凝土面层的养护时间大于2d后，方可下挖基坑。
3）长条形基坑开挖与过程放坡（略）2013.23
土钉墙施工动画
小试牛刀
明挖基坑坡面保护措施有（ ）。
A.水泥砂浆抹面
B.挂网喷射混凝土
C.锚杆喷射混凝土护面
D.坡顶2m范围内堆放土袋
E.土工织物覆盖坡面
答案：ABCE
基坑开挖分级过渡平台的宽度应根据土（岩）质条件、放坡高度及施工场地条件确定，对于土质边坡，过渡
平台宽度不宜小于（ ）。
A.1.0m
B.0.8m
C.0.5m
D.1.5m
答案：A
下列关于土钉墙支护说法正确的是（ ）。
A.当基坑较深，土体抗剪强度较低时，边坡宜采取大坡比
B.土钉水平和竖向间距宜为1.5-2.5m
C.土钉倾角宜为5-20°
D.土钉钢筋保护层厚度不宜小于25mm
答案：C
