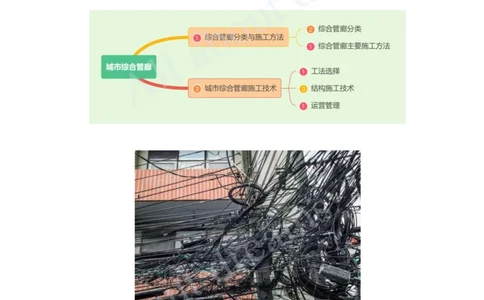

第6章 城市综合管廊
章 历年分值分布
2024年 2023年 2022年 2021年 2020年
第6章
城市综合管廊
2 5 3 / 2[注：天一文化专有版权，未经许可不可转发或复印传播]

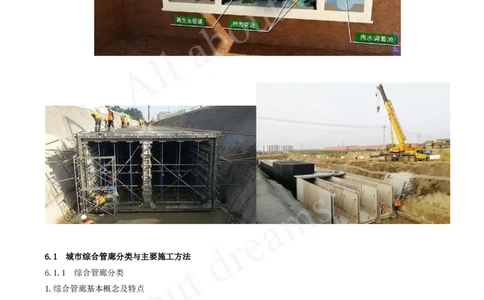

6.1 城市综合管廊分类与主要施工方法
6.1.1 综合管廊分类
1.综合管廊基本概念及特点
1）综合管廊的基本概念（略）
2）综合管廊的特点
（1）综合管廊缓解了直埋管线存在的各种问题，如：
①检修及敷设管线需不断破挖路面。
②各种管线分属不同部门管理，信息不畅，重复建设。
③直埋管线与土壤接触，易造成管线腐蚀、损坏。
④电力线缆占地大，影响城市规划及市容，且高压线易造成电磁辐射污染。
（2）综合性强。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）自动化程度高。
2.综合管廊类型
综合管廊一般分为干线综合管廊、支线综合管廊、缆线综合管廊三种。

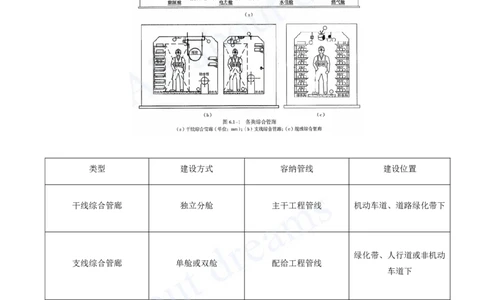

类型 建设方式 容纳管线 建设位置
干线综合管廊 独立分舱 主干工程管线 机动车道、道路绿化带下
绿化带、人行道或非机动
支线综合管廊 单舱或双舱 配给工程管线
车道下
人行道下（2022案例一
缆线综合管廊 浅埋沟道 电力电缆和通信线缆
①）[注：天一文化专有版权，未经许可不可转发或复印传播]
综合管廊覆土深度应根据地下设施竖向综合规划、行车荷载、绿化种植及当地的冰冻深度等因素综合确定。
（2024.29）
3.综合管廊断面形式
综合管廊的断面形式主要有矩形、圆形和异形三大类；其中圆形与矩形更为常见，矩形断面相较于圆形断面对
空间的利用率更高，异形断面空间利用率介于圆形、矩形断面管廊之间。[注：天一文化专有版权，未经许可不可转发或复印传播]
1）矩形断面管廊
矩形断面管廊结构为箱形钢筋混凝土结构，其形状简单，空间大，布置管线面积充分。缺点是结构受力不利，
建设用钢量和混凝土材料用量较多，成本增加。大尺寸箱形结构只适用于开槽施工工法，限制了施工范围。箱
形构件顶进施工难度大、费用高。
2）圆形断面管廊
圆形钢筋混凝土预制构件制作工艺成熟，生产方便，结构受力有利，材料用量较少，成本低廉。缺点是圆形断
面布置管道不方便，空间利用率低。若在管廊内布置相同数量管线，圆管的直径需加大，增加了工程成本和地
下空间断面的占用率。
3）异形断面管廊（三圆拱、四圆拱、多弧拱等）
特点是顶部采用近似于圆形的拱形，结构受力合理，可合理选用断面形式、调整管廊的高度和宽度提升管廊承
载能力，材料节省较多。异形断面管廊结构全部采用橡胶柔性接口，闭水性能、抗震功能均较好。
4）管线的布置要求（2022.16①/2022.30②）
（1）天然气管道应在独立舱室内敷设。
（2）热力管道采用蒸汽介质时应在独立舱室内敷设。
（3）热力管道不应与电力电缆同仓敷设。
（4）110kV及以上电力电缆不应与通信电缆同侧布置。
（5）给水管道与热力管道同侧布置时，给水管道宜布置在热力管道下方。
（6）进入综合管廊的排水管道应采取分流制，雨水纳入综合管廊可利用结构本体或采用管道方式；污水应采用
管道排水方式，宜设置在综合管廊底部。
（9）压力管道进出综合管廊时，应在综合管廊外部设置阀门。
4.综合管廊结构类型（略）
6.1.2 综合管廊主要施工方法
城市综合管廊主要施工方法分为：明挖法、盾构法以及浅埋暗挖法、顶管法等。（2018.14）[注：天一文化专有版权，未经许可不可转发或复印传播]
明挖法施工中，综合管廊结构又分为明挖现浇法和明挖预制拼装法。
1.明挖法施工
（2）基坑顶部周围2m范围内，严禁堆放弃土及建筑材料等。在2m范围以外堆载时，不应超过设计荷载值，并应
设置堆放物料的限重牌。
（4）基坑土方开挖过程中，基坑坑底四周应设置简易排水明沟及集水坑，排水明沟的底面应比挖土面低0.3〜
0.4m,集水坑底面应比排水明沟底面低0.5m，集水坑间距宜为30〜40m,由每段排水明沟中心点向相邻的两个集水
坑找坡，沟底坡度宜为2.0%。
2.盾构法施工（略）
3.浅埋暗挖法施工（略）
4.顶管法施工（略）
