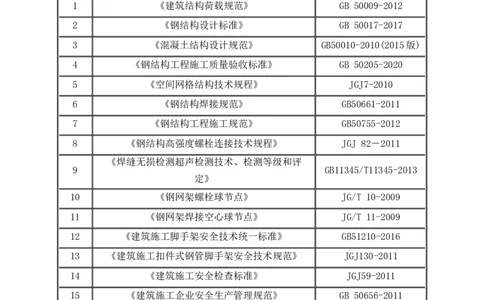

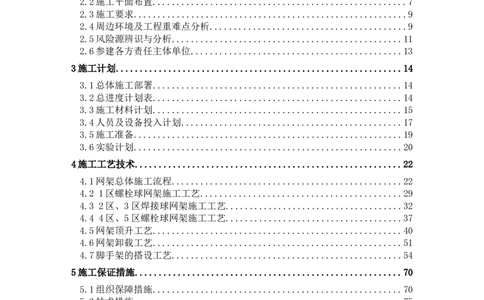

CSCEC1B2—ST—M020102 编号：YJEJ/GCWJ/通州区运河核心区/081 07-1#楼等 6 项(通州区运河核心区 II-07-1 地块 F3 其 他类多功能用地项目、通州区运河核心区 II-07-2 地块 F3 其他类多功能用地项目) 城市展厅屋顶钢网架顶升 安全专项施工方案（专家论证后） 二〇二一年三月五日中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶 升安全专项施工方案 目 录 1编制依据.............................................................1 1.1主要规范、规程及标准.............................................1 1.2主要法律法规及政策条例...........................................2 1.3项目文件及施工组织设计...........................................2 2工程概况.............................................................2 2.1项目概况.........................................................2 2.2施工平面布置.....................................................7 2.3施工要求.........................................................9 2.4周边环境及工程重难点分析.........................................9 2.5风险源辨识与分析................................................11 2.6参建各方责任主体单位............................................13 3施工计划............................................................14 3.1总体施工部署....................................................14 3.2总进度计划表....................................................14 3.3施工材料计划....................................................15 3.4人员及设备投入计划..............................................17 3.5施工准备........................................................19 3.6实验计划........................................................20 4施工工艺技术........................................................22 4.1网架总体施工流程................................................22 4.2 1区螺栓球网架施工工艺..........................................29 4.3 2区、3区焊接球网架施工工艺.....................................32 4.4 4区、5区螺栓球网架施工工艺.....................................37 4.5网架顶升工艺....................................................40 4.6网架卸载工艺....................................................51 4.7脚手架的搭设工艺................................................54 5施工保证措施........................................................70 5.1组织保障措施....................................................70 5.2技术措施........................................................75 5.3监测监控措施....................................................98 5.4危险源辨识与分析...............................................103 6.施工管理及作业人员配备和分工.......................................104 6.1施工管理人员...................................................104 6.2专职安全人员...................................................105 6.3特种作业人员...................................................106中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶 升安全专项施工方案 7验收要求...........................................................106 7.1验收标准.......................................................106 7.2验收人员.......................................................106 7.3验收程序.......................................................107 7.4验收内容.......................................................107 8施工应急预案.......................................................108 8.1应急组织机构及职责.............................................108 8.2应急事件及其应急措施...........................................110 8.3应急准备.......................................................113 8.4应急响应.......................................................115 9计算书.............................................................116 9.1网架顶升全过程仿真模拟分析.....................................116 9.2回顶架计算书...................................................134 9.3回顶架基础计算书...............................................175 9.4一区胎架计算书.................................................193 9.5 二、三区胎架计算书.............................................228 9.6扣件式脚手架计算书.............................................252中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 1编制依据 1.1主要规范、规程及标准 表1.1主要规范、规程及标注 序号 名 称 编 号 1 《建筑结构荷载规范》 GB 50009-2012 2 《钢结构设计标准》 GB 50017-2017 3 《混凝土结构设计规范》 GB50010-2010(2015版) 4 《钢结构工程施工质量验收标准》 GB 50205-2020 5 《空间网格结构技术规程》 JGJ7-2010 6 《钢结构焊接规范》 GB50661-2011 7 《钢结构工程施工规范》 GB50755-2012 8 《钢结构高强度螺栓连接技术规程》 JGJ 82－2011 《焊缝无损检测超声检测技术、检测等级和评 9 GB11345/T11345-2013 定》 10 《钢网架螺栓球节点》 JG/T 10-2009 11 《钢网架焊接空心球节点》 JG/T 11-2009 12 《建筑施工脚手架安全技术统一标准》 GB51210-2016 13 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 14 《建筑施工安全检查标准》 JGJ59-2011 15 《建筑施工企业安全生产管理规范》 GB 50656-2011 16 《施工现场机械设备检查技术规范》 JGJ160-2016 17 《施工现场临时用电安全技术规范》 JGJ46-2005 18 《建筑施工高处作业安全技术规范》 JGJ80-2016 19 《汽车起重机安全操作规程》 DL/T 5250-2010 20 《螺旋千斤顶》 JB/T 2592-2017 21 《重型结构和设备整体提升技术规范》 GB51162-2016 1中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 22 《工程测量规范》 GB50026-2007 23 其他相关规范标准 / 1.2主要法律法规及政策条例 表1.2主要法律法规及政策条例 序号 法律、法规名称 备注 中华人民共和国主席令第88 1 《中华人民共和国安全生产法》 号 2 《中华人民共和国消防法》 中华人民共和国主席令第6号 3 《中华人民共和国环境保护法》 国家主席令第9号 4 《中华人民共和国特种设备安全法》 中华人民共和国主席令第4号 5 《生产安全事故应急条例》 国务院令第708号 北京市人大常委会公告第16 6 《北京市安全生产条例》 号 《危险性较大的分部分项工程安全管理规 中华人民共和国住房和城乡 7 定》 建设部令第37号 关于实施《危险性较大的分部分项工程安全 8 建办质〔2018〕31号 管理规定》有关问题的通知 《房屋建筑工程和市政基础设施工程实行见 9 建设部〔2002〕211号文 证取样和送检的规定》 《北京市房屋建筑和市政基础设施工程危险 10 京建法〔2019〕11号 性较大的分部分项工程安全管理实施细则》 1.3项目文件及施工组织设计 表1.3相关文件 序号 图纸名称 图纸编号 1 施工组织设计 / 2 07地块城市展厅结构图 结施-801~结施-815 3 城市展厅圆形屋顶钢网架深化图 / 4 主体结构图 结施-413 2中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 2工程概况 2.1项目概况 本工程由主塔楼及裙房两部分组成。总建筑面积234983.56m²，地上建筑面积 169286.89m²，地下建筑面积65696.67m²，地下4层（含夹层），地上45层。主要功 能为办公、商业。房屋结构高度 200.6m，塔冠高度 239m。 城市展厅屋顶钢网架位于06地块与07地块在两座楼之间（大型城市展厅顶部）。 网架整体跨度64m，网架投影面积3200㎡，网架厚度3m，安装方式采用顶升的方法， 属于超过一定规模的危险性较大的分部分项工程。 图2.1 城市展厅网架区位图 2.1.1本工程概况、城市展厅网架工程概况 （1）本工程概况 表2.1工程建筑设计概况表 总建筑面积 234983.56㎡ 概述 地下室 65696.67㎡ 地 上 169286.89㎡ -1F夹层 4.3m / 建筑层高 地 下 室 -1F层 3.5m 7.0m -2F层 3.7m 4.5m 3中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 -3F层 3.7m 3.7m 裙 房 6/5.5/5.5/5.5/5.4m 城市展厅 5.5/5.5/5.5/5.4m 首层6m，2～5层商业5.5m， 塔楼 避难层5.5m，标准层4.2m 地下室 3层（部分4层） 建筑 裙 房 6层 层数 塔 楼 45层 裙 楼 35.60m 建筑高度 塔楼屋顶 239m 设计使用年限 50年 使用功能 商业、办公为一体的超高层城市综合体 （2）城市展厅网架工程概况 表2.2城市展厅网架工程建筑设计概况表 网架投影面积 3200㎡ 网架屋面高度 36.6m 网架底部高度 33.125m 网架厚度 3m 网壳整体跨度 64m 网架 桁架最大跨度 46.4m 概况 网架最大悬挑 8.4m 支座组成 12根钢柱+12个钢支座 预计完工时间 8月30日 位于北京市通州区北关，东北至温榆河西滨 地理位置 河路西边线，西邻温顺公路，南邻通燕路 网架类型：双层空间网架结构。结构形式正放四角锥，支承条件为下弦点支承。 支座位于钢结构箱型柱柱顶，网架四周均为悬挑结构。中间矩形和东西两侧（1区4区 5区）为螺栓球网架，南北两侧（2区3区）为焊接球网架。 4中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 网架设计重量为222吨，包含网架及支座。网架钢管、焊接球、支座采用Q355B钢材， 螺栓球采用45号钢。 图2.2 城市展厅网架平、立面图 图2.3 城市展厅网架典型剖立面 2.1.2网架主要材料及节点形式 （1）网架类型为双层空间网架结构 图2.4 城市展厅网架剖面图 （2）中间网架采用螺栓球节点，结构形式正放四角锥，支承条件为下弦点支承。 支座位于钢结构箱型柱柱顶。南北两侧为焊接球网架，东西两侧为螺栓球网架，网架 四周均为悬挑结构。 5中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 网架设计重量为222吨，包含网架及支座。网架钢管、焊接球、支座采用Q355B钢材， 螺栓球采用45号钢。 图2.5 支座节点图 图2.6 弦杆节点图 图2.7 焊接球与焊接椎管节点图弦杆节点图 6中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图2.8 焊接球顶部节点示意图 （3）杆件统计表 表2.3 杆件统计表 编号 规格 长度总计（m） 数量 总重（kg） 1 φ108×6 5305.8 1708 80080 2 φ133×6 810.2 273 15225 3 φ140×8 521.0 184 13569 4 φ159×10 671.0 254 24657 5 φ180×12 279.7 89 13906 6 φ219×14 64.4 22 4555 总计 2530 151992 （4）螺栓球材料表 表2.4 螺栓球材料表 螺栓球 切削量 数量 单重（kg） 总重（kg） φ120（A） 6 12 7.1 85.2 φ150（B） 8 20 13.87 277.4 φ180（C） 9 50 23.97 1198.5 φ200（D） 10 134 32.88 4406.2 φ250（E） 10 46 64.22 2954.2 φ300（F） 10 24 110.98 2663.4 总计 286 11585.1 （5）空心球材料表 表2.5空心球材料表 编号 规格 数量 单重（kg） 总重（kg） 1 Ws 26 21.27 553 2 Ws 49 24.56 1203.5 7中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 3 Ws 137 44.05 6035.1 4 Ws 61 64.82 3954.3 5 Ws 47 91.26 4289.4 6 Ws 52 139.23 7240.2 总计 372 2327.5 2.2施工平面布置 2.2.1施工场地规划 图2.9 施工总平面布置图 图2.10 城市展厅屋顶钢网架施工平面布置图 构件临时堆场设在吊车起重范围内，构件主要堆场如上图2.10所示。为保证施工 现场布置紧凑合理，现场施工顺利进行，施工应遵循如下规定： 8中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 （1）合理布置现场，规划施工组装场地和进出通道，减少运输和二次倒运费用。 （2）既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的 要求，不能顾此失彼。 （3）应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序， 分期进行施工场地规划，将施工道口交通及周围环境影响程度降至最小、将现有场地 的作用发挥到最大化。 （4）施工布置需整洁、有序，同时做好施工防噪措施，创建文明施工工地。 （5）场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施 齐全且布置合理。 2.2.2水平和垂直运输原则 （1）根据现场施工需要，1区、2区、3区构件水平和垂直运输选用25T汽车吊。 本工程网架材料分类打包进入施工现场，单包总重量不超过2T，1区、2区、3区，最 大起吊高度为23米,最大作业半径为15米，吊臂长度42米，经查询吊车性能参数表中 联25T汽车吊此工况下最大可掉重量为5.2吨，可以满足1、2、3、区现场网架材料垂 直运输工作。待网架材料进入施工平台区域后转为人工转运。 （2）4区、5区网架材料水平和垂直运输选用100T汽车吊。（后附吊车性能表）。 （3）4区、5区网架材料最大起吊高度为34米，最大作业半径为25米，吊臂长度 48米，经查询此工况下100吨汽车吊最大起吊重量为6.1吨，可满足4、5区网架材料 垂直运输，材料进入施工区域后转人工进行材料转运。 2.3施工要求 2.3.1质量安全目标要求 （1）质量管理目标 北京市结构长城杯、局精品杯、中国钢结构金奖。 （2）安全管理目标 本工程安全管理目标：不发生安全生产责任事故，控制人员重伤 0，死亡0，不发生火 灾伤亡事故，不发生环境保护等社会面负面新闻。 2.3.2工期要求 序号 项目 工期要求 开工日期 计划竣工日期 1 总体工期要求 1512 2018年11月1日 2022年12月21日 2 分部分项工程工期要求 168 2021年3月15日 2021年8月30日 2.4周边环境及工程重难点分析 2.4.1地下管线特征 本工程对地下管线无影响 2.4.2道路的交通负载 9中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 东北至温榆河西滨河路西边线，并紧靠温榆河和源头岛（岛上规划建设博物馆），西 邻温顺公路（安顺路），南邻通燕路（京哈公路）。道路交通情况良好，无道路堵塞 风险。场区内在塔楼南侧修建临时道路，与14-2大门连接，路宽4米，能够正常情况 下满足车辆行驶需求。 2.4.3施工地气候特征和季节性天气 本工程位于北京市通州区，为典型的北温带半湿润大陆性季风气候，夏季高温多 雨。降水季节分配不均匀，全年降水80%集中在夏季6、7、8三个月，7、8月有大雨。 气温：全年平均气温11.6℃，年际变化不大。全年日照总量2810.4小时。 降水量：自然降水总量586.1毫米，其中夏季443.2毫米。 序号 重难点分析 不利环境条件下的高空焊接：如何确保大风等不利条件下的钢 重难点 1 网架焊接是保证工程顺利实施的重要环节。 应对措施 建立不利气候预警体系，做好预先防护措施。 网架的续拼：由于受钢连廊及连廊电梯平台影响，现场需将矩 重难点 形网架进行顶升后在结构 4、5 层进行续拼，续拼后再次顶 2 升。由于电梯平台凸出结构面对续拼产生一定的难度。 网架顶升至结构续拼面时搭设操作脚手架，用以满足由于钢平 应对措施 台外展产生的网架与连廊间的嵌补位置的杆件续拼。 顶升顶升精度控制：网架的顶升过程中对网架产生的精度影 重难点 响，以及发生的偏移。 3 结合现场实际情况，采用“外控法+内控法”的总体测量方 应对措施 法。在杆件上贴多个激光耙片用以全站仪测量。做到随时测量 监控网架精度。发现问题立刻进行整改。 焊接球网架的高空拼装：南北两侧圆弧形焊接球网架，需要在 重难点 4、5层连廊进行散拼，精度要求高，而连廊外展圆弧桁架为镂 空悬挑结构，对接操作时人员站位受限，施工难度大。 4 制作胎架用以进行网架的精确拼装，使用全站仪随时监测拼装 应对措施 网架时的精确度。在钢结构悬挑部位满铺脚手板用以满足对接 时的人员站位。 网架与主结构支座部分连接杆件：网架顶升至安装高度后，支 重难点 座部分的嵌补杆件与其他与之相连的杆件距离较远，安装时人 5 员站位受限，杆件安装难度大。 支座部位嵌补杆件采用高空散装的方式，搭设操作脚手架满足 应对措施 人员的施工站位 施工场地复杂，施工阶段多，网架受力工况多：受场地限制， 网架安装顶升施工阶段划分多，网架受力工况多。且施工场地 重难点 位于已完成建筑的结构面层，对于已完工结构的保护也是本工 程施工的重点。 6 对结构受力进行专项分析计算，确保各阶段、各荷载工况下网 架主体结构、顶升设备支架、施工平台的安全可靠。计算分析 应对措施 包括：拼装胎架计算，顶升位置及设备选择的计算，回顶支架 回顶基础计算， 7 重难点 网架卸载：网架顶升设备卸载过程是使网架缓慢协同空间受力 10中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 的过程，此间网架结构发生较大的内力重分布，并逐渐过渡到 设计状态。此过程是对网架施工质量最直接的检验过程。 严格制定卸载方案，并在施工中严格执行。确保卸载过程网架 应对措施 “变形协调、卸载均衡”。 2.5风险源辨识与分析 编 风险源 风险源剖析 风险源解决措施 号 内容 本工程钢网架现场施工过程中， 不 利 环 境 确保大风等不利条件下的钢网架 建立不利气候预警体系，做 1 条 件 的 钢 焊接是保证工程顺利实施的重要 好预先防护措施。 网架焊接 环节。 由于受钢连廊及连廊电梯平台影 网架顶升至结构续拼面时搭 响，现场需将矩形网架进行顶升 设操作脚手架，用以满足由 2 网架续拼 后在结构4、5层进行续拼，续拼 于钢平台外展产生的网架与 后再次顶升。由于电梯平台凸出 连廊间的嵌补位置的杆件续 结构面对续拼产生一定的难度。 拼。 结合现场实际情况，采用 “外控法+内控法”的总体测 顶 升 对 结 网架的顶升过程中对网架产生的 量方法。在杆件上贴多个激 3 构 精 度 的 精度影响，以及发生的偏移。 光耙片用以全站仪测量。做 影响 到随时测量监控网架精度。 发现问题立刻进行整改。 南北两侧圆弧网架为焊接球网 制作胎架用以进行网架的精 焊 接 球 网 架，需要在4、5层连廊进行散拼 确拼装，使用全站仪随时监 架 的 拼 装 和内部矩形网架进行焊接，要求 测拼装网架时的精确度。在 4 和 高 空 对 精度高、施工难度大。由于连廊 钢结构悬挑部位满铺脚手板 接 人 员 的 外展圆弧桁架属于镂空悬挑结 用以满足对接时的人员站 站位 构，对接操作时人员站位受限。 位。 网 架 与 主 网架顶升至安装高度后，支座部 支座部位嵌补杆件采用高空 结 构 支 座 分的嵌补杆件与其他与之相连的 5 散装的方式，搭设操作脚手 部 分 连 接 杆件距离较远，安装时人员站位 架满足人员的施工站位 杆件 受限，杆件安装难度大 对结构受力进行专项分析计 施工场 算，确保各阶段、各荷载工 受场地限制，网架安装顶升施工 地 复 杂 ， 况下网架主体结构、顶升设 阶段划分多，网架受力工况多。 施工阶 备支架、施工平台的安全可 6 且施工场地位于已完成建筑的结 段 多 ， 网 靠。计算分析包括：拼装胎 构面层，对于已完工结构的保护 架受力 架计算，顶升位置及设备选 也是本工程施工的重点。 工况多 择的计算，回顶支架回顶基 础计算， 网 架 最 终 网架顶升设备卸载过程是使网架 严格制定卸载方案，并在施 7 成 型 阶 段 缓慢协同空间受力的过程，此间 工中严格执行。确保卸载过 11中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 网架结构发生较大的内力重分 结 构 支 撑 布，并逐渐过渡到设计状态。此 程网架“变形协调、卸载均 转 换 是 关 过程是对网架施工质量最直接的 衡”。 键节点 检验过程。 2.6参建各方责任主体单位 参建各方责任主体单位 07-1楼等6项（通州区运河核心区II-07-1地块F3其 1 工程名称 他类多功能用地项目、通州区运河核心区II-07-2地块 F3其他类多功能用地项目） 2 建设单位 北京远新房地产开发有限公司 3 设计单位 中国建筑设计研究院有限公司 4 施工总承包单位 中国建筑一局（集团）有限公司 5 监理单位 北京北辰工程建设监理有限公司 6 分包单位 江苏天目建设集团有限公司 7 建筑面积 234983.56m² 8 设计使用年限 50年 9 抗震等级 8级 10 耐火等级 I级（楼板耐火时限2小时） 11 主体结构形式 钢结构框架梁-型钢混凝土剪力墙核心筒结构 12 开工日期 2018年3月1日 13 竣工日期 2022年4月30日 北京市结构长城杯、中国钢结构金奖、北京市建筑长城 14 质量目标 杯、中建一局精品杯 不发生安全生产责任事故、控制人员重伤0、死亡0、 15 安全目标 不发生火灾伤亡事故、不发生环境保护等社会面负面新 闻 12中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 3施工计划 3.1总体施工部署 根据本工程结构特点和现场平面布置情况，受周围构筑物的影响，无法一次拼装 到位。整个施工过程分为三个阶段，五个拼装区域。1区（黄）、4区（红）、5区 （红）主要由螺栓球及螺栓球杆件组成；2区（绿）、3区（绿）主要由焊接球及焊接 球杆件组成。本工程施工次序为1区→3区→2区→4区→5区。1区工程量为100吨，2 区焊接网架工程量为40吨，3区焊接网架工程量为40吨，4区工程量为21吨，5区工 程量为21吨。具体分区见下图。（1区与4、1区与5区续拼网架（洋红部分）利用结 构挑檐与之连接，无挑檐处搭设操作架与之连接） 图3.1网架分区示意图 3.2总进度计划表 3.2.1施工进度计划 本工程施工开始时间为 2021年3月15日，施工结束日期为 2021年8月30日。共计 168日历天。施工计划表如下： 序号 施工内容 开始/结束时间 1 前期准备 2021年3月15日-2021年3月20号 2 1区杆件、球体拼装 2021年3月21日-2021年4月10日 13中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 3 顶升网架至结构5层高度 2021年4月10日-2021年6月20日 4 搭设脚手架操作平台 2021年6月21日-2021年7月10日 5 安装连廊及2、3区杆件 2021年7月10日-2021年7月20日 6 顶升网架至结构6层高度 2021年7月21日-2021年7月30日 7 安装4、5区圆弧网架 2021年7月30日-2021年8月10日 8 顶升网架至整体安装高度 2021年8月10日-2021年8月15日 9 搭设操作架将支座与钢结构柱连接 2021年8月15日-2021年8月20日 10 网架与支座焊接、验收 2021年8月20日-2021年8月23日 11 顶升架卸载准备工作、卸载 2021年8月24日-2021年8月30日 3.2.2施工顺序 网架施工前勘探场地→确定吊车点位→清理周边杂物→部署施工点位→结构回顶→测 量放点→胎架拼装→1区杆件、球体拼装→网架试顶升→网架顶升至结构5层→搭设操 作脚手架操作平台→安装连廊及2、3区杆件→网架顶升至结构6层屋面高度→续拼4 区、5区圆弧网架→顶升网架至安装高度→搭设操作架将支座与钢结构柱连接→将网架 与支座焊接稳固→网架卸载→网架安装完成 3.2.3施工进度计划表 图3.2施工进度计划表 3.3施工材料计划 3.3.1 材料的进场计划 表3.1拟投入的施工机械设备 序号 构件 时间 1 回顶架及施工工具进场 2021年3月1日 2 一区杆件及球体材料进场 2021年3月10日 3 脚手架材料进场 2021年6月1日 14中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 4 连廊、二区、三区杆件及球体材料进场 2021年7月1日 5 四区、五区杆件及球体材料进场 2021年7月20日 6 材料退场 2021年9月1日 3.3.2 材料的验收计划 本工程所用的材料主要为各种钢管、钢板、焊丝、焊条、油漆等，必须按 ISO9001标 准的程序文件和作业指导书规定要求由合格分承包方供应以及进行进厂前的检验、化 验、试验。其他辅助材料如焊剂、氧气、乙炔、二氧化碳等也都必须由合格分承包方 供应并按规定项目进行检查。所有采购的原材料均应由计划部提前制定采购需求计划， 并应具体明确每批次材料的到货期限、规格、型号、质量要求、数量、采用的技术标 准等，各主要材料检验的主要项目除核对采购文件外，具体见下表： 表3.2主要原辅材料检验内容和方法 材料名称 检验内容 检验方法和手段 检验依据 收集检查质量合格证明文件、 GB 50205- 质保资料 中文标志及检验报告 2020 钢材 目测表面锈蚀、麻点或划痕等缺陷， GB 50205- 外观质量 必要时使用钢尺、卡尺测量 2020 机械性能 查验检验报告、抽样复验 设计图纸 收集检查质量合格证明文件、 GB 50205- 质保资料 中文标志及检验报告 2020 焊条焊丝 目测观察焊条不应有药皮脱落、 GB 50205- 外观质量 焊芯生锈等缺陷；焊剂不应变潮结块 2020 收集检查质量合格证明文件、 GB 50205- 质保资料 中文标志及检验报告 2020 涂料 外包装 核对检查涂料型号、名称、颜色及有效期是 及产品 否与质量证明文件相符，且符合设计文件要 设计图纸 完好度 求。不应存在结皮、结块、凝胶等现象。 3.4人员及设备投入计划 3.4.1劳动力投入计划 表3.3劳动力投入计划 序号 工种 投入劳动力情况 备注 1 管理人员 6 现场管理 2 专职安全员 1 现场安全管理 3 电工 1 现场临电管理 4 汽车吊司机 2 吊装操作 5 信号工 2 吊装指挥 6 焊工 10 焊接杆件 15中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 7 油漆工 3 防腐涂刷 8 架工 30 脚手架搭设、调整 9 安装工 12 网架拼装 10 测量 2 测量放线 11 力工 10 材料倒运 3.4.2施工机械设备配置计划 表3.4拟投入的施工机械设备 序号 设备名称 型号规格 数量 备注 1 汽车吊 100T 1台 卸料、构件吊装 2 汽车吊 25T 1台 网架顶升 3 电动钢丝刷 / 15把 现场焊口打磨，补漆 4 气保焊机 NB-500IGBT 5台 网架焊接 5 电焊机 BX1-500 5台 网架焊接 6 千斤顶 25T 48只 回顶架支撑结构楼板 7 倒链 5T 5只 网架拼装 8 倒链 3T 5只 网架拼装 9 氧、乙炔工具 / 3套 措施材料切割 10 配电箱 / 15个 焊接及照明 11 保温桶 5Kg 5个 焊材烘焙 12 角向磨光机 G10sf3-100mm 10台 打磨 表3.5拟投入的施工机具计划表 序号 机具名称 规格 数量 1 特质液压油缸 设计推力60Mpa 12台 2 液压泵站 DA2*2-20 1组 3 组合顶升支撑架 1.1m*1.1m 12套 4 控制系统 / 1套 5 手拉葫芦 5T 100个 6 五金工具 / 若干 7 辅助设备 枕木 若干 16中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 8 通讯对讲机 / 15台 9 缆风绳 Ø14 500米 10 经纬仪 TDJ6 2台 11 水准仪 Ps3 2台 12 全站仪 拓普康ES602 1台 表3.6拟投入的测量设备 序号 名称 数量 型号 检测周期 备注 1 全站仪 1台 TCA2003 2021.3-2021.6 测量 2 经纬仪 1台 TDJ6 2021.3-2021.6 测量 3 水准仪 3台 南方DSZ2 2021.3-2021.6 测量 4 钢尺 2把 雄狮50m 2021.5-2021.6 测量 5 钢卷尺 20把 雄狮5m 2021.5-2021.6 测量 6 焊缝量规 2把 温州HJC40B型 2021.5-2021.6 焊缝检测 钢材规格尺 7 游标卡尺 2把 无锡0-150mm 2021.5-2021.6 寸检测 南通友联 8 超声波探伤仪 1台 2021.5-2021.6 焊缝检测 PXVT-320C 法如 Focus 9 三维扫描仪 1台 2021.6 三维扫描 Plus350 3.5施工准备 3.5.1轴线的交接及复测： （1）协调现场划分与布置工作，现场交接的重点是施工测量及有关支座预埋件资 料的移交，详细复核有关红线点，基准点交接验收合格后方能在柱顶放线、验收、办 理基准点中间交接验收手续，手续应包括： 1）交接资料 2）测量资料 3）交接轴线控制点和标高基准点偏差资料 （2）定位放线 网架施工前应根据图纸对网架安装的基准轴线、支座轴线和支承面标高位置进行 彻底复查，用墨线在基础侧面弹出轴线位置，并应符合下列规定： 1）网架安装的基准轴线要求用精确的角度交汇法放线定位。 17中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 2）网架安装轴线标志（包括辅助轴线标志）和标高基准点，标志应准确、齐全、 醒目、牢固，并经常进行复测，以防变动。 3）网架结构支承面，预埋件的允许偏差应符合《钢网架工程施工质量验收标准》 的规定。 3.5.2技术准备 （1）施工前组织工程技术人员认真审阅图纸，了解设计意图，做好图纸设计交底 和技术交底的准备工作，备齐工程所需的资料和标准图集，并组织图纸会审，及时解 决图纸中的有关问题。 （2）编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需求计 划，编制施工方案。向施工人员进行安全和技术交底，把工程的设计内容、施工计划 和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划； （3）积极组织有关工程技术人员进行图纸深化工作，与设计单位进行沟通，确保 深化图纸在满足设计规范要求的前提下便于构件加工制作和现场安装； （4）做好现场轴线和标高的复核工作，做好现场支座定位的测设工作，完成工程 的定位放线工作； （5）钢构件开始制作前，必须安排相关人员进行技术交底。技术交底完工后，根 据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排制作人员、焊接 材料等工作。钢构件制作施工过程中，应注意各种资料的收集、整理工作。钢构件安 装过程中，各工序相互交接时应有验收记录，对存在的不合格品及时进行返工返修。 3.6实验计划 3.6.1钢材复验 钢材进厂后，物资部或质量部应先根据采购清单和到货清单清点到厂的钢材，检查钢 材的出厂合格证及材质单、炉批号、钢板号、规格尺寸等。当进厂的钢材量满足见证 取样组批条件时，项目部将向监理工程师申请进行钢材的见证取样工作。 钢材复检内容包括力学性能试验和化学成分分析，其取样、制样及试验方法按下表中 所列的标准执行。 表3.7 钢材复检取样、制样及试验方法 检验项目 取样数量 取样制样方法 试验方法 化学分析 1个/批 GB/T 20066-2006 GBT 222-2006、GB/T 223 厚度方向性能 3个/批 GB/T 2975-1998 GB/T 5313-2010 拉伸 1个/批 GB/T 2975-1998 GB/T 228.1-2010 弯曲 1个/批 GB/T 2975-1998 GB/T 232-2010 常温冲击试验 3个/批 GB/T 2975-1998 GBT 229-2007 3.6.2焊接材料复验 本工程钢结构构件在制作厂的焊接拟采用埋弧焊和气体保护焊两种方法，选用的焊材 18中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 规格分别为H08MnA（4.8 mm）和ER50-6（1.2mm）；现场安装焊接拟采用二氧化碳气 体保护焊方法，选用的焊材规格为ER50-6（1.2mm）及ER55-6（1.2mm）。 制作厂的埋弧焊和气体保护焊两类焊材的抽样复验应在钢构件加工制作开始前完成， 一般可与钢板的见证取样同时进行。现场焊接用的气体保护焊焊丝复验应在现场安装 焊接施工前完成。焊接材料复验时，焊丝按五个批（相当炉批）取一组试验。 焊丝的试验项目：化学分析，熔敷金属力学性能（拉伸试验、冲击试验），射线探伤。 具体试验方法及要求参照《气体保护电弧焊用碳钢低合金钢焊丝》（GB∕T 8110- 2008）、《埋弧焊用碳钢焊丝和焊剂》（GB/T 5293-1999）、《埋弧焊用低合金钢焊 丝和焊剂》（GB/T12470-2003）。只有复验合格的焊材才准许用于本工程钢结构制作 与安装的焊接施工中。 图3.3 埋弧自动焊焊丝射线探伤和力学性能试验的试件 图3.4 气体保护焊焊丝力学性能试验的试件 3.6.3探伤实验计划 施焊完毕的焊缝待冷却 48小时后，按设计要求对全溶透一级焊缝进行 100％、对二级 焊缝进行20％的超声波探伤。超声波探伤的方法及评定标准按照《钢焊缝手工超声波 19中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 探伤方法和探伤结果分析》（GB1231-1991）进行。其合格等级应为现行国家标准《钢 焊缝手工超声波探伤方法及质量分级法》（GB11345）B级检测的Ⅱ级及Ⅱ级以上。 安装焊缝超声波探伤工作流程如下： 图3.5 探伤实验流程 4施工工艺技术 4.1网架总体施工流程 4.1.1网架总体施工流程 拼装区域确定（准备工作）→结构回顶→测量放点→胎架拼装→1区杆件、球体拼 装→网架试顶升→网架顶升至结构5层→搭设操作脚手架操作平台→安装2、3区杆件 →网架顶升至结构6层屋面高度→续拼4区、5区圆弧网架→顶升网架至安装高度→搭 设操作架将支座与钢结构柱连接→将网架与支座焊接稳固→网架卸载。 20中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.1结构回顶架平、立面图 图4.2 网架球点位测量定位 图4.3 胎架拼装 21中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.4 1区杆件、球体拼装（黄色部分） 4.5 网架顶升至结构5层并搭设操作脚手架 4.6 安装2、3区杆件 22中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 4.7 顶升网架至六层结构楼板完成4、5区续拼 4.8顶升网架至安装高度将支座与钢结构柱连接 4.9 网架卸载完成安装 4.1.2临时支撑措施 23中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.10 顶升机布置图（结构回顶架位置一一对应） 图4.11 结构回顶架详图 图4.12 缆风绳示意图 24中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 4.13 拉结节点示意图 4.1.3胎架选材与制作 （1）材料的选用与布置 1）立杆：通过计算，胎架立杆主用料采用100*100*5长度1.2米方管制作，采用 这种材料一是尺寸好把控、易切割，二是球体放置接触面积大、放置稳固。 2）横梁：架体点位固定角钢采用100*5角钢，间距根据点位距离现场测量设定。 3）架体支撑：采用100*5角钢制作，支撑根据立杆间的距离现场切割长度，立杆 高度超过6m区域设置剪刀撑，剪刀撑材料使用100*5角钢，间距为每两跨一道。剪刀 撑角钢与相近立杆采用焊接连接稳固，以防胎架架体发生倾翻。 （2）胎架的制作 1）用全站仪在施工面放出每一个球的点位，将立杆布置在每一个点位上。立杆安 装必须保证垂直，立杆底部采用L100*5角钢做将每一根立柱拉结稳固，并加设水平支 撑。且立杆中心位置与球体坐标点一致。 2）将立杆之间拉结斜支撑并焊接稳固，支撑的位置在立柱1/3处斜向拉结。 3）胎架安装高度超过2m设置水平支撑，水平支撑横纵间距与胎架底座间距一致。 25中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 4.14 胎架平面位置示意图 4.15 胎架立面示意图 4.16 胎架平面示意图 26中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 4.2 1区螺栓球网架施工工艺 1区网架主要为螺栓球网架，利用地面胎架散拼安装后整体顶升，施工区域为 2层 楼面。 现场拼装场地受限，现场钢结构已全部安装完成，连廊电梯平台凸出连廊平面， 参差不齐，不能将网架一次拼接成型进行顶升，受场地因素影响，网架需进行多次续 拼。网架楼面拼装完成后，进行顶升作业，网架顶升至结构五层稳固后拆除胎架。 胎架布置完成后开始拼装1区部分方形网架，拼接流程如下图示： 步骤一：根据下 弦杆位置安放定 位调节支撑，按 下弦球的中心标 高，调节每个定 位调节支撑的高 度，测量标高符 合要求后用紧固 螺栓拧紧固定。 步骤二：安装下 弦球杆，从中间 往两侧进行，杆 件两端的螺栓同 时拧紧到位，保 证下弦球的位置 和标高不变，整 个下弦平面的螺 栓全部拧紧到位 形成稳定体系。 27中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 步骤三：安装第 一个上弦球吊装 单元，上弦球吊 装单元采用一个 上弦球和四根腹 杆组成，吊装前 上弦球与腹杆间 的高强螺栓一次 拧紧到位。吊装 到位后拧紧腹杆 与下弦球的高强 螺栓。 支托板与螺栓球栓接 步骤四：安装两 上弦球吊装单元 间的上弦杆，杆 件两端的螺栓同 时拧紧到位，拧 紧的过程中调节 并拧紧第二个上 弦球吊装单元剩 下的三处腹杆与 下弦球间的高强 螺栓。 28中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 步骤五：按步骤 三的方法安装第 二排的第一个上 弦球吊装单元。 步骤六：按以上 步骤安装第三排 的上弦球吊装单 元、上弦杆件。 29中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 步骤七：按步骤 五和步骤六的方 法安装平台间的 网架嵌补。 4.3 2区、3区焊接球网架施工工艺 4.3.1 2区、3区网架为焊接球网架，随1区网架一同顶升,在连廊处随顶升高度逐 步散拼安装。由于施工位置部分杆件在钢结构外挑平台,该处不设置混凝土楼板，所以 在平台上部临时搭设施工操作平台完成安装。 4.3.2 施工工艺流程： 施工准备→搭设平台→放线定位→搭设小型平台→经纬仪、水平仪精确定位→设 置临时支座→安置球节点→分段分次由内向外进行单排组装→拼装复核→校整→整体 焊接→无损检验→涂装→验收 4.3.3 网架拼装前在高空进行节点位置定位，用一台全站仪及一台水平仪进行球 节点的定位，以确保施工质量。 图4.17螺栓球与焊接球连接 4.3.4 焊接球网架施工顺序： （1）网架的分排数量及重量：由内向外按网格分为7排重量为：1排4.5T、2排 30中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 2.4T、3排2.3T、四排3.4T、五排3.2T、六排2.7T、七排2.5T。 在施工位置搭设临时操作平台 在施工位置进行初步放线，确定每个节点的相应位置，进行搭设小型拼装平台 小型平台搭设完毕后进行精确放线，确定球节点的位置，并做好记录，并根据球的大 小制作临时支座，以确保球中心在设计标高。进行精确放线，在临时支座上弹出十字 线，以确保球的平面位置准确。1区网架顶升至结构面安装高度,与第一排构件连接。 31中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 安装完内侧一排球体和杆件后，顶升网架高度至第二排构件高度，再按上述步骤进行 组装，由内向外一次单排拼装至完成。3区网架部分安装方式相同。 4.3.5焊接球网架拼装检查要求 拼装：拼装顺序，由内向外。在拼装过程中必须同时复核小单元的网格尺寸，拼 装时先点焊固定（如满堂脚手架也按此拼装顺序）。 校核：拼装结束后复核尺寸，纵横向长度不得超过L/2000且不大于±30mm。 终焊：焊接顺序与拼装顺序相同。 验收：检查网架轴线尺寸，查看误差在规范允许范围内。 （1）为了减小网架在拼装过程中的积累误差，整体网架组装应从中心开始，先组 装纵横轴，随时校正尺寸，认为无误时方能从中心向四周展开，其要求对角线（小单 元）允许误差为±3mm，节点偏移为2mm，整体纵横的偏差值不得大于±2mm。 （2）整体下弦组装结束后对几何尺寸进行检查，必要时应用经纬仪校正同时用水 平仪抄出各点高低差进行调整，并作好记录。 （3）为了便于施工，提高工程进度，组装前其杆件根据图纸对号入座，搬运到位。 （4）网架组装时的点焊以三点为宜，管径大的以四点为宜，点焊时不得随意在杆 件与节点的结合处以外的地方引弧。 （5）焊接质量要求：网架经检查紧固后，进行网架焊接，焊接点下操作平台铺防 火石棉板。杆件与球的焊接是整个网架施工的关键工序之一，焊接的强度和质量对于 保证整个网架的安全是至关重要的。 1）制定合理的焊接工艺，其内容包括合理选择坡口形状、焊条直径、焊接电流、 焊件形式、焊件清理，确定焊接顺序及操作重点等。 焊接工艺制定好后，组织焊工学习、熟记工艺操作要求。 32中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 2）球管焊接。采用“单面焊双面成型网架管球对接焊缝”新工艺，其做法是:打 底焊（包括固定点焊）采用 ￠2.5焊条，根据焊接位置适应选择焊接电流，起弧后把 坡口钝变烧溶溶形成孔，同时把球相应部位烧溶，再压低电弧，使得熔化后的鉄水依 次凝结在焊缝内壁，在背后形成一个补强焊缝，为提高效益，后几层焊缝可采用￠3.2 ～ ￠4.0焊条补焊至规定高度。每条焊缝分二层焊完，但最关键的是第一层焊缝，既 要保证根部焊透，又要使背部成型良好。将每条焊缝分成4段，首先焊对称1/4圆弧， 再焊剩下的2个1/4圆弧，第二便施焊次序与第一次相同，周而复始完成整个网架焊接 工作。 3）每一道焊缝严禁一遍成形，焊完一遍后焊工必须把焊缝及周围飞溅溶渣药皮等 清理干净，如有气孔必须打掉补焊，方能进行第二遍焊接，焊缝外观成形应美观、均 匀，焊缝高度应符合设计要求。 4）无损检验 网架焊接完成后，先对节点焊缝进行外观检查，并做好记录。再使用超声波探伤 仪对20%的网架节点进行探伤检查，并用焊缝高度卡检查焊缝高度。质量标准应符合 《钢结构工程施工及验收标准》（GB50205-2020）所规定的二级焊缝的要求。 4.3.6 临时支座及小型拼装平台说明 （1）小型拼装平台选料为6mm厚钢板，宽度500mm长度随悬挑平台而定。最长尺 寸为35.5米 （2）临时支座选料为Ø100方钢管，材质Q235B，长度500mm。支座位置按网架节 点位置设置。 4.3.7 连廊外悬挑平台说明 2区面积225.6㎡，设计荷载3.5KN/㎡；3区面积234㎡，设计荷载3.5KN/㎡ 4.3.8平台施工 （1）北侧（2区）临时平台使用HM100*100的H型钢在外展平台搭设简支梁后， 再从简支梁上部搭设操作脚手架用以完成2区的螺栓球网架安装。脚手架搭设面积为 225.6㎡，脚手架重量10T，搭设方式为满堂式操作架。 （2）H型钢用量共计2.9吨。 33中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 搭设水平简支梁 搭设操作脚手架 （3）南侧（3区）临时平台使用HM100*100的H型钢搭设水平架体满铺脚手板的 方式，在外展平台上方搭设。用以完成3区的焊接球网架安装。H型钢用量为177米共 计3.0吨。脚手板铺设量为234㎡，重量为8T。 搭设水平简支梁 34中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 搭设临时操作平台 （4）受力计算： 结构荷载为：3.5KN/㎡×225.6㎡=789.6KN，789.6KN=78.96T千克力。 2区外展平台、脚手架、单排拼装架体及焊接球杆件重量总和最大为： 脚手架自重10T+型钢简支梁平台2.9T+最大单排重量4.5T=17.4T；满足施工使用。 3区平台，脚手板及焊接球杆件重量最大总和为： 型钢简支梁3T+脚手板自重8T+最大单排重量4.5T=15.5T；满足施工使用。 4.4 4区、5区螺栓球网架施工工艺 4区、5区主要为螺栓球网架，散拼后随1区+2区+3区网架一同顶升安装。 4.4.1复核轴网、标高 专业测量人员根据本工程轴网、标高、控制坐标，建立钢网架安装的轴线控制网 及标高控制点，控制点应布设在钢结构结构构件上，并加以保护，不得在架体或临时 设施上设置控制点或转点。控制网建立完成后，对钢结构网架预埋件位置、标高、尺 寸进行一一复核，无误后定位放线散拼区域网架下弦杆位置及螺栓球位置，并在两侧 混凝土框架梁上做好控制点及引线。 4.4.2组装小拼单元 组拼小单元分为上弦杆小拼单元、下弦杆小拼单元、边缘小拼单元，小拼单元分 别以上下弦螺栓球为中心，连接两个上下弦主杆和两根腹杆。地面组装时要连接牢固， 吊装前严格检查，防止因连接不牢产生松动，避免安装时、安装后坠落伤人事故。 4.4.3安装支点弦杆平面网格 平台散拼完成后，进行高空散拼安装钢网架，首先拼装网架端部支座处网架弦杆 小拼单元。从支座处开始先安装第一根下弦杆、检查丝扣质量、清理螺孔、螺扣，干 35中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 净后拧入，同时安装与第一根下弦杆连接的两根腹杆及上弦球并与已完成部分上弦球 连接，使之形成稳定整体。 图4.18散拼小单元示意图 4.4.4安装上弦倒四角小单元网格 散拼第一跨端部小拼单元安装完成后，开始连续安装上弦杆倒四角小拼单元网格。 从支座端部开始安装倒四角单元，将一上弦螺栓球四杆小单元（即—上弦球、两上弦 杆、二腹斜杆组成的小拼单元）现场组合，然后将小拼单元吊至连接点，操作工人分 别将两根腹杆端头拧入在两个下弦螺栓球上，两根上弦杆分别拧入在两根上弦球上。 网架施工过程中两名队员在上弦节点处，两名队员在下弦节点处，分别找准与杆件相 应的球孔，将杆件与球之间的螺栓迅速拧紧到位，四名队员同时工作，相互之间应熟 练配合。小拼单元依次向A轴方向安装完成。 注意拧入深度影响到整个网架的下弦杆扰度及网架稳定性，控制好尺寸及网架的 起拱高度。检查网架、网格尺寸、检查网架纵向尺寸与网架失高尺寸。 36中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.19 高空散拼上弦杆单元组拼示意图 4.4.5安装下弦正四角小单元网格 散拼第一跨上弦杆散拼单元安装完成后，开始连续安装下弦杆倒四角小拼单元网 格。将一下弦螺栓球四杆小单元（即—下弦球、两下弦杆、二腹斜杆组成的小拼单 元）现场组合，然后将小拼单元吊至连接点，操作工人分别将两根腹杆端头拧入在两 个上弦螺栓球上，两根下弦杆分别拧入在两根下弦球上。小拼单元依次向A轴方向安 装完成。 图4.20 高空散拼下弦杆单元组拼示意图 4.4.6调整、紧固 按照以上步骤继续安装网架，每完成一跨（A-E轴），根据端部螺栓球的位置及定 位控制线适当调整该跨网架，同时测量网架标高及起拱高度、挠度等，调整完成后拧 紧、固定。 37中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 4.4.7安装剩余网架 按照以上步骤继续安装剩余部分网架，安装时严格控制网架杆件的位置、规格， 不得混淆、替换。严格控制安装顺序，不得冒进，每跨完成后必须测量调整，避免累 计偏差过大。1区+2区+3区+4区+5区网架安装完毕，顶升至就位标高500mm以上，安 装支座、支座球及就位杆件。此部分杆件采用空中散装。 4.5网架顶升工艺 4.5.1顶升设备参数 （1）顶升设备参数 顶升设备有四部分组成：DSQ6/2H液压站；DS-95型液压顶升千斤顶； DS1150-40-50 顶升架；上、下托架；电脑同步控制及传感检测系统。 液压系统供油工作压力：20Mpa，液压系统额定工作压力：31.5Mpa。每台设备的设计 顶升起重能力66.32t。 顶升设备的标准节采用四根截面直径 114mm的空心钢管格构式支撑件。1150型截面 1.2m×1.2m=1.44㎡，每节高度 1.15m；理论最大顶升高度为 38m，设计顶升荷载为 720KN。多台设备的顶升采用电控连动同步、电子全自动操作及现场总线控制等多项技 术，具有远程控制功能。每米同步顶升误差各台顶升设备之间不超过±3mm。 顶升机支座与结构楼面采取四根直径20的化学螺栓连接。 图4.21顶升机示意图 38中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.22顶升架标准节正立面、侧立面示意图 顶升设备是安装工程专用的液压顶升机，由电脑控制同步操作，操作性良好，在 常规结构液压机的基础上，采用了无级调控比例控制阀等技术。机器设有手动调整与 半自动工作方式，还配有液压大油缸、电动同步调整机构。机器升降不仅能实施自由， 而且液压升降工艺的行程内设置可以分机单独使用调整。 顶升系统油缸为50吨顶升力。在油缸上装有液压安全锁，防止因外部管路因爆管 造成的突然下降。 快插式连接和组网。同步泵站，液压油缸，液压软管采用液压快速接头连接；同 步控制台，传感器和通讯总线采用电气快插接头连接。 同步控制台采用触摸屏操作方式工业电脑，界面简洁易操作，顶升数据能实时显 示。系统使用方便，稳定性强，适应多种工业环境。 系统具备一键“自动找零位”功能。无论构件基准面如何复杂，系统能使得所有 油缸同时接触上构件然后执行重载顶升，并作为零点来进行开始检测。 彻底消除由于油缸端面与构件基准面空隙不均衡带来的同步误差，多点同步顶升 精度高达1mm。 通讯总线组网方式，一根通讯总线采用快插方式串联连接中央同步控制台和同步 泵站的PLC子站进行全部信息的通讯：同步控制台的同步指令和传感器信息反馈的双 向通讯。 模块化设计，每个独立液压单元为一个模块。同步泵站，液压油缸，位移传感器 和液压软管等组成一个同步顶升的独立单元，每个独立单元之间接入PLC并与中央同 步控制台连接，组成完整系统。 （2）顶升支架安全性验算 1区钢网架重量100吨，设置8个顶升点。其中，1、2、3、4、5号顶升机顶升构 件重量为44.1吨，每个顶升点单重8.82吨。6、7、8号顶升机顶升构件重量55.9吨， 39中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 每个顶升点单重18.6吨。结合最重顶升点位，本工程顶升设备中千斤顶单个顶升最大 顶升重量为50T，用于本网架工程的整体顶升支架是安全可靠的。顶升点位分布如下图： 图4.23 顶升机布置图 本工程顶升架较高（30米左右），在顶升架的第8节设置45度斜支撑，斜支撑截 面为180x8的钢管；在顶升架的第16节设置45~60度斜拉钢绞线，以保证顶升架侧向 稳定性。 为确保起重顶升架体的垂直，顶升架体在安装过程中应选用经纬仪配合。单一顶升架 体在安装过程中要用缆风绳随时调整固定。 40中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.24 架体拉结示意图 （3）顶升支架缆风绳的布设 1）为保证顶升架在顶升过程中的侧向稳定性，顶升架需设置支架稳固牵引缆风绳， 支架牵引缆风绳成组布置，每组四条，间隔90度均匀布设，缆风绳直径为D=15mm。缆 风绳一端绑扎在网架球节点上，另一端通过倒链链接固定在地面上。 2）为了保证顶升架在顶升过程中不会左右晃动，网架在顶升过程中，在四周的四 个边角布置8条水平牵引缆风绳，缆风绳直径D=15mm，缆风绳的一端绑扎在网架节点 球上，另一端绑扎在边角建筑柱点上，中间用3吨倒链连接，随着网架的上升，同步 慢慢放松倒链。缆风绳设置如下图所示： 图4.25 网架拉结示意图 图4.26 顶升机缆风绳拉结示意图 （4）缆风绳受力及强度验算： 41中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 根据《建筑结构荷载规范》GB5009-2012及参考《重型结构（设备）整体提升技术 规程》DG/TJ08-2056-2009，作用于支承结构单位面积上的水平风荷载水平风压标准值 W =Βzμ μ W =1.5*1.62*0.62*0.3=0.45kN/㎡。 K S Z 0 式中W ——— 10米高处风压代表值 取0.30（10年一遇）； 0 Βz———高度Z处的风振系数，取1.5； μ ——— 风荷载体型系数 取1.62； S μ ——— 风压高度变化系数（D级地面）取0.62。 Z 支架受水平风压： F =1.4WK*S=0.45*(0.14*2+0.048*2+0.06)*23=4.5KN 水 第三层缆风绳与架体为11.9度角（4.2/20），最大缆风力为： P=4.5/Sin11.9O=21.8KN≈2.2t。 经查表：直径为15.5mm的6*19+1级别钢丝绳的破断拉力为15.2t， 受力不均匀系数α=0.85；作缆风绳时，安全系数K=3.5； 则：钢丝绳容许力Sg=α*R/K=0.85*15.2/3.5=3.7 t >最大缆风力2.2t，满足。 （5）顶升过程中的纠偏及预案 1）网架整体顶升时必须严格保持同步，如各支点间产生升差会造成下列的影响： a 造成杆件内力和柱顶压力的变化，影响程度与网架结构形成、顶升支点的间距、 升差的大小等有关。网架规程中规定千斤顶负荷折减系数，液压千斤顶取0.4～0.6。 网架整体顶升时，各顶升点的允许差值为各顶升支柱间距的1/1000，且不大于15mm。 b 造成网架的偏移。由于顶升时升差值的影响，会引起结构杆件和千斤顶受力不 均而造成危害。控制提升高差更重要的是为了减少网架的偏移。 影响网架偏移的主要因素是顶升时不同步造成的，在操作上应严格控制各顶升点 的同步上升是积极的措施。即应以预防为主的观点，尽量减少这种偏移。 2）纠偏措施 a 顶升前对网架拼装时支座的水平位移进行检查，作出记录。 b 在网架的12个支柱附近及中心处确定多个固定点。 c 每顶升一步距，测量每个监测点的位移状况，对照网架水平平面内的偏移。如 发生高差偏移，将回顶机状态调整为单机控制状态，将高差调整为0。调整后将状态调 整至多机联控，再密切关注每一个顶升机的顶升行程是否一致。如不一致，重复上述 过程至多机一致。 d 在顶升过程中，千斤顶要多次回油。 e 如已发生偏移，且其值在15mm范围内，则可以让千斤顶顶出时，略有倾斜， 42中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 使之产生水平分力。也可在边缘杆件与钢柱钢之间塞以钢楔。此楔顶升时随之上升， 回油时加以锤击，也能起到防止和纠正偏移的作用。 f 若偏移已发展到一定程度，现场采用倒链固定四点手拉纠正。网架在顶升过程中应 加强同步和纠偏、校正工作，顶升用的液压千斤顶必须同步上升，网架必须保持水平， 若其中一个液压千斤顶与其它的千斤顶在顶升过程中不在同一个水平上应当马上停止 顶升，并及时对液压千斤顶进行水平调试，液压千斤顶调试水平后方可进行顶升。网 架在顶升时要派专人专职盯守网架的各方面变化，如发现异常现象，应及时汇报给顶 升指挥立即停止顶升。 4.5.2顶升设备调试 （1）液压泵站调试：泵站电源送上（注意不要启动泵站），将泵站控制面板手动/自 动开关至于手动状态，分别拨动动作开关观察显示灯是否亮，电磁阀是否有动作响声。 本工程应设置一台备用泵站，防止发生泵站损坏无法操作施工的现象。 （2）顶升油缸调试：启动主泵，给伸缸动作，伸缸过程中给截止动作，观察油缸 是否停止，油缸会停止表明动作正常；给缩缸动作，缩缸过程中给截止动作，观察油 缸是否停止，油缸会停止表明动作正常。调节油缸传感器行程显示与实际相符。油缸 检查正确后停止泵站。 （3）计算机控制系统的调试：通讯系统检查，打开主控柜将电源送上，检查油缸 通讯线、电磁阀通讯线、通讯电源线连接；按 F2 将画面切到监控状态，观察油缸信 号是否到位，将开关至于手动状态，分别发出动作信号，用对讲机问泵站控制面板上 是否收到信号；一切正常后，启动泵站，伸缸动作或缩缸动作，油缸空缸来回动几次； 观察油缸行程信号、动作信号是否正常。 （4）调试过程中的注意事项 操作人员仔细阅读以上要求，根据顶升系统调试流程加以理解掌握。 4.5.3网架顶升工艺技术 （1）顶升点布置 1）按照施工工况对网架进行验算，本工程钢网架顶升支点共12个顶升点，其中1区布 置8个，2区和3区分别布置2个，布置位置见图5.4。 2）根据顶升机布置方案及各阶段荷载情况，网架结构自身承载力，顶升支架稳定性验 算均能满足规范要求。计算参数及结果详见第9章9.2回顶架计算书。 3）单个回顶架立柱采用四根250*250*12的矩形钢管制作,钢梁采用HN250*125型钢制 作,柱间撑采用L100*6角钢制作。回顶架顶部设置4个20T螺旋千斤顶，千斤顶顶部设 置钢板与结构楼面支顶贴合以保证严丝合缝。 （2）顶升施工流程 顶升支座为3m×3m；顶升支架自重为0.2T/㎡；网架拼装部分的重量为每平方0.05T， 液压油缸顶升架子对应混凝土楼面进行回顶架反撑处理以达到所要求强度。 1）启动泵站使千斤顶活塞同步上升一个行程 43中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 2）安装顶升架标准节 3）泵站回油使千斤顶缸体上升 4）将方钢管（受力杆件)移至上一个标准节，完成一个行程 （3）网架顶升同步控制措施 操作人员可在中央控制室通过液压同步计算机控制系统人机界面进行液压顶升过程及 相关数据的观察和（或）控制指令的发布。 图4.27 计算机控制原理图 图4.28 控制系统架构图 网架结构的顶升，同步控制是关键环节。在顶升过程中，网架的偏移和倾斜对顶升支 架的受力状态都有不同程度的影响，还会影响网架结构自身的受力状况，使构件应力 产生重新分布，对结构顶升和结构自身都极为不利。因此，必须保证在顶升过程中同 步顶升，相邻点位间的高差不得大于5mm。为控制网架顶升的同步性，可以采取以下保 证措施： 1）顶升使用的 12 台液压千斤顶为同一型号。 12 个液压千斤顶由 1 个液压泵站统 一控制。 2）正式顶升前，对千斤顶进行顶紧力，同时保证每台千斤顶的顶紧力相同。为保证千 斤顶的预紧力相同，在千斤顶上安装功率表进行读数，根据所使用的千斤顶型号，需 要增加互感器配合功率表使用，以增大功率表的表变比。 3）用经纬仪、水准仪、标尺进行观测 4）利用多点集成电路控制箱，对 12 台液压千斤顶进行同步控制，也可以进行单个千 斤顶单独控制，保证网架顶升的同步性的同时，也可以对某一个顶升点位进行精确控 44中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 制。 5）将 12 组顶升支架分别编号，每组支架旁边 5m范围内设立一个测量点，测量点由 标尺组成。在顶升过程中设置2个监测员对每个千斤顶的实时工况进行监测，由于支 架和网架的位置是相对固定的，每个监测员对相邻两千斤顶的活塞顶杆顶出长度，同 时2个监测员实时观测吊在网架下方的计量标尺如有异常实时通过对讲系统实时总指 挥。 4.5.4顶升支架拆除方案 （1）就位卸载 1）完成周边封边拼装，封边拼装要求与地面拼装相同。 2）每个顶升油缸上画好刻度尺寸，每降20mm，停顿一次，确保网架同步安全降落。 3）一切就绪后调整 12 台液压千斤顶支架高度，使其慢慢回落到就位高度，支座 和网架均匀受力后停止支架回落，复查就位高度和偏差，符合设计要求后将网架与已 拼装好的周边网架对接拼装。焊接完成后最后卸载。 4）安全及质量控制重点 a 在支座没有完全受力的情况下，液压顶升不应卸压，确保安全就位后安全卸载。 b 由于顶升是一个技术难度高，有一定风险的工序，顶升前必须对千斤顶全数检 查，要求安检率 100％。 c 统一指挥，协调配合，保证施工能同步进行整体稳压安全上升与下降。 d 卸载速度控制在≤3mm/min，保持整体下降稳定性。 e 千斤顶应保证垂直，千斤顶中心与顶升结构中心线偏移值不应大于 5mm。 （2）顶升、卸载过程中关键点描述及控制措施 1）为减少风荷载对顶升过程的影响，在顶升前必须对顶升上空的障碍物进行清理。 2）顶升设备的布置及稳固绳必须进行拉紧；在安装前必须先对设备及顶升支架进 行检修；在顶升过程中设置 2 个监测员对相邻两个千斤顶的实时工况进行监测，由于 支架和网架的位置是相对固定的，监测员对各个千斤顶的活塞顶杆顶出长度，同时 2 个监测员实时观测吊在网架下方的计量标尺如有异常实时通过对讲系统实时总指挥。 3）为了保证网架能尽快回落就位，必须把网架下部的支座提前就位，待网架顶升 到位后马上安排人员进行安装，把时间控制在7天之内； 4）在顶升前必须提前把支座处的螺栓进行松动，松动的办法为先用螺栓松动剂对 螺栓进行浸渍，然后用扳手进行松动，不得损坏螺纹，拆除下来的螺母备用； 5）顶升前及顶升过程中空间网格结构支座中心对柱基轴线的水平偏移值不得大于 柱截面短边尺寸的1/50及柱高的1/500。 6）由于本工程的特殊性，为了把风险降到最低，必须切实做好天气的预报工作， 了解在顶升、卸载期间的天气状况，做好应变措施，遇到大风天气（风力＞6 级时）、 45中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 大雨天气停止顶升、卸载。 7）在顶升、卸载的前一天，业主、监理、施工单位共同对准备工作进行验收，发 现问题及时改进，确保顶升工作的万无一失； 8）顶升、卸载过程中的注意事项： 在顶升和卸载期间除操作人员外，其他人一律不得入作业区；各个入口派专人进 行把守；顶升、卸载过程由现场总指挥一名，统一进行协调，所有操作人员必须听从 总指挥的统一调动； （3）顶升支架的拆除 顶升支架的拆除方法一般有两种： 1）采用吊车拆除。 2）利用油缸、缆风绳拆除。 根据本项目现场实际情况，采用第二种拆除方法。依据计算，每套顶升支架的重 量为 2.2 吨，拆除方法采用油缸拆除，边下降顶升支架，边分解标准件。（依此类 推）每组顶升支架上部采用 4 条Ф 20 缆风绳，由 4 套 5吨倒链控制顶升支架的倾 斜。如下图所示： 46中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.29 倒链拉结点位与拉结方式示意图 4.5.5安全及质量控制重点 （1）在支座没有完全受力的情况下，液压顶升不应卸压，以确保安全就位后安全卸载。 （2）由于顶升是一个技术难度高，有一定风险的工序，顶升前必须对千斤顶全数 检查，要求安检率 100％。 （3）统一指挥，协调配合，保证施工能同步进行整体稳压安全上升与下降。 （4）卸载速度控制在≤3mm/min，保持整体下降稳定性。 （5）千斤顶应保证垂直，千斤顶中心与顶升结构中心线偏移值不应大于 5mm。 （6）顶升、卸载过程中关键点描述及控制措施： 1）为减少风荷载对顶升过程的影响，在顶升前必须对顶升上空的障碍物进行清理。 2）顶升设备的布置及稳固绳必须进行拉紧；在安装前必须先对设备及顶升支架进 行检修；在顶升过程中设置 2 个监测员对相邻两个千斤顶的实时工况进行监测，由于 支架和网架的位置是相对固定的，监测员对各个千斤顶的活塞顶杆顶出长度，同时 2 个监测员实时观测吊在网架下方的计量标尺如有异常实时通过对讲系统实时总指挥。 3）为了保证网架能尽快回落就位，必须把网架下部的支座提前就位，待网架顶升 到位后马上安排人员进行安装，把时间控制在7天之内； 4）在顶升前必须提前把支座处的螺栓进行松动，松动的办法为先用螺栓松动剂对 螺栓进行浸渍，然后用扳手进行松动，不得损坏螺纹，拆除下来的螺母备用； 5）顶升前及顶升过程中空间网格结构支座中心对柱基轴线的水平偏移值不得大于 柱截面短边尺寸的 1/50 及柱高的 1/500。 6）由于本工程的特殊性，为了把风险降到最低，必须切实做好天气的预报工作， 了解在顶升、卸载期间的天气状况，做好应变措施，遇到大风天气（风力＞6 级时）、 47中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 大雨天气停止顶升、卸载。 7）在顶升、卸载的前一天，业主、监理、施工单位共同对准备工作进行验收，发 现问题及时改进，确保顶升工作的万无一失； 8）顶升、卸载过程中的注意事项： 在顶升和卸载期间除操作人员外，其他人一律不的进入作业区；各个入口派专人 进行把守；顶升、卸载过程由现场总指挥一名，统一进行协调，所有操作人员必须听 从总指挥的统一调动； 4.6网架卸载工艺 4.6.1网架卸载原则 网架卸载过程是使屋盖网架缓慢协同空间受力的过程，必须针对不同结构和支承情况， 确定合理的卸载顺序和正确的卸载措施，以确保网架安全落位。 （1）在荷载转移过程中，必须遵循“变形协调、卸载均衡”的原则。 （2） 为防止个别支撑点集中受力，宜根据各支撑点的结构自重，采用分阶段按比例 下降的等步下降法。 （3）在关键支撑点部位，检测轴力变化，确保网架的安全。 （4）卸载过程不可一次性将顶升机回油，应根据检测网架的下挠度分次卸载。 4.6.2网架卸载施工流程 （1）卸载准备 人员：要求每个支撑点卸载时配备至少1个操作工人，操作人员实行“对号入座”方 法。应设卸载总指挥，全权负责本次卸载工作。 设备：顶升设备；测量仪器（经纬仪、刻度尺。） （2）技术交底 从技术、安全上，进行详细的交底讲解和工作安排；项目经理主持技术交底，项目工 程师主讲，内容为支撑点人员安排、卸载统一指挥确定及如何实施确定、突发事件处 理机制、安全措施等。 （3）卸载时间的选择 卸载要选择晴天无风（或风力<5级）的天气，确保卸载正常进行。 （4）坐标复核、校正 卸载前，必须对各临时支撑点进行坐标测量复核，特别是标高复核。用仪器测出此时 的各临时支撑点焊接球标高及位置，并记录下来，作为调整依据。对设置有支撑并受 力，但高度不符合要求的，应调整使高度符合要求。 （5）卸载前检查内容 1）各支撑点否居中； 2）为了确保卸载时每步下降值在可控范围，应做好卸载刻度准备工作，在临时支撑点 近侧立刻度尺，对准刻度，并固定好，直到卸载完毕方可拿下； 3）卸载过程中严禁人员随意上下钢网架结构。 （6）卸载步骤 48中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 在检查及准备完毕后,在卸载总指挥（部）的统一指挥下,开始卸载。 1）在总指挥(部)统一指挥下协同操作,用对讲机统一协调 2）必须按刻度尺/刻度线来控制每次下降值 3）必须在规定的时间缓缓完成，不得过快或过慢 4）将中心节点降下，观察该节点受力情况及周围变形情况，情况良好后继续下降； 5）下降卸载后要检查各支撑点的受力变形情况，必要时应在观测变形比较明显部位设 标记来掌握结构构件局部变形情况，确认安全后继续下落。 6）检查结构变形情况特别是焊接球和腹杆变形情况 7）下降完毕后，由各控制点工人向该分区负责人报卸载情况，由该分区负责人立即向 总指挥（部）汇报； 4.6.3卸载中结构变形超限处理措施 （1）卸载过程中，一旦出现大量临时支撑（50%的数量）完全卸载完毕的情况，就必 须把已完全卸载完毕的支撑再度上顶； （2）应立即停止卸载，并把各临时支撑点全数检查，确保各临时支撑点支撑有效； （3）通知总指挥部，指挥部找出原因及解决办法； （4）确定无问题并经设计院签认后，方可继续卸载。 （5）增加卸载步数，增加的卸载步在卸载时若出现临时支撑完全卸载的情况，必须回 顶受力再与该点所在位置同时下降；全部调整完毕后最后卸载。 （6）缓缓卸载，结构在自重荷载作用下内力变化应比较慢。但仍应密切注意结构变形 情况及支座处结构受力变形情况，以确保结构验收 4.6.4卸载后的验收 （1）支座位移检查。卸载后，结构因自重，产生向心拉力，导致整个结构向心移动变 形，从而使支座可能出现位移，而支座设计位移是有限的，检查支座卸载前后的位移； （2）检查有无明显构件局部变形情况； （3）检查焊缝受力情况等； （4）网架结构变形检查； （5）各焊接球焊缝受力后情况检查。 钢结构安装工程允许偏差及检查方法，应符合规范和下表的规定： 表4.1钢结构安装工程允许偏差及检查方法 序号 项 目 允许偏差值 检查方法 基础上柱、柱高 1 经纬仪 1 定位轴线 地脚螺栓（锚栓）移动 2 直尺 底层柱对定位轴线 3 支撑面、地脚螺栓 ±3 经纬仪 2 标高 座浆垫板顶面 0 ~ -3 直尺 基础上柱底 ±2 支撑面顶板位置 15 水准仪 3 网架结构安装 支座锚栓中心偏移 ±5 直尺 支座中心偏移 ≯30 49中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 纵、横向长度 ±30 相邻支座高差（周边） L/400、且≯25 檐口相邻板端错位 6 墙板包角板垂直度 H/800、且≯25 墙板相邻板下端错位 6 无垫板间隙 0 ~ -3 4 现场焊接组对间隙 直尺 有垫板间隙 -2 ~ +3 （6）网架挠度测量采用水准仪测量，根据《钢结构工程施工质量验收标准》GB50205- 2020的规定：钢网架结构总拼完成后即屋面工程完成后应分别测量其挠度值，且所测 的挠度值不应超过相应设计值的1.15 倍；检查数量：跨度 24m 以上钢网架、网壳结 构，测量下弦中央一点及各向下弦跨度的四等分点；检验方法：用钢尺和水准仪共测， 本网架在自重状态下计算分析的最大挠度值为15.2mm。工程竣工时在恒载及活载标准 值作用下的最大允许挠度值为L/250=33400/250=133.6mm。 4.7脚手架的搭设工艺 4.7.1落地式操作脚手架概况 落地式操作脚手架的使用部位为南北两侧钢结构连廊外展平台处，由于 1区网架 要从二层楼面顶升施工，需闪过现场钢结构外展平台。待顶升到达结构5层连廊位置 时，需在外展平台嵌补位置搭设操作架，在操作架上续拼剩余部分1区网架。连廊悬 挑平台处搭设临时平台，平台上部搭设操作架用以完成 2、3区圆弧网架的拼装。结构 顶升至柱顶连接位置，再继续搭设网架和结构柱连接用脚手架。用以完成网架与结构 的连接和嵌补件的拼装。连廊位置操作架完成网架续拼后，拆除操作架。以便网架持 续顶升。由于06、07主结构在楼层设外悬挑楼板，利用悬挑板续拼1区交叉网架，无 悬挑板处搭设操作架完成续拼。续拼完成后拆除操作架。网架继续顶升。现场平面布 置如下图： 50中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.30 现场结构平面位置图 4.7.2搭设方式 （1）具体搭设参数要求如下 表4.2脚手架搭设参数 序号 项目 设计参数 1. 脚手架类型 落地式操作脚手架 2. 作业层设计荷载 施工均布荷载标准值3KN/㎡，脚手板0.35KN/㎡ 3. 立杆纵距la 1.2m（操作架）。 4. 立杆横距lb 1.2m（操作架）。 5. 步距h 1.5m（操作架）。 6. 搭设高度 H=16m、北侧连廊搭设6m。连接脚手架H=16.5m、11m 240㎡（顶升用）。60㎡（连接用）。240㎡（北侧连 7. 搭设面积 廊） 按两步三跨刚性拉结设置，架体与楼层板桁架拉结， 8. 连墙件设置 以及抱柱拉结。 外侧全立面连续设置剪刀撑、内部沿高度设置水平剪 9. 剪刀撑 刀撑 采用50mm厚木跳板，宽度不小于200mm，铺设1层； 10. 脚手板 脚手板距外墙距离不大于300mm，设置安全网兜底 51中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 脚手架立杆下设置 50mm 厚木垫板，宽度不小于 11. 垫板 200mm，长度不少于2跨 图4.31 顶升脚手架搭设立面图 52中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.32操作架搭设平面图 图4.33支座部分杆件嵌补示意图 53中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.34 结构连接操作架示意图 图4.35 脚手架搭设总图 54中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.36 操作架搭设平面示意图 （2）搭设及构造要求: 1）地基基础，本脚手架里边落在基础上，外边立杆下铺50mm厚200mm宽木板，立 杆居中放置。 2）立杆：立杆采用6m、4m长钢管交替搭设，采用对接接头，其余各接头必须采 用对接扣件对接，对接搭设应符合以下要求：相邻立杆接头不得在同一步内，相邻横 杆接头不得在同一跨内。 1、采用单立杆，每根立杆的底部铺设厚度为50mm的通长木脚手板（宽度不小于 200mm，长度不小于2跨）。 2、脚手架必须设置纵横向扫地杆。纵向扫地杆采用直角扣件固定在距钢管底端不 大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立 杆上。具体做法见下图： 55中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.37 脚手架底部设置纵、横向扫地杆 3、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。 4、脚手架立杆的对接、搭接应符合下列规定： 立杆的对接扣件应交错布置，两根相邻立杆的接头不应布置在同步内，同步内隔 一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点 的距离不宜大于步距的1/3。具体做法见下图： 图4.38 立杆接头错开布置 5、立杆顶层顶部如采用搭接接长时，搭接长度不小于1m，并应采用不少于2个旋 转扣件固定。端部扣件盖板的边缘至杆端的距离不应小于100mm。具体做法见下图： 56中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.39 顶层顶部立杆搭接构造 3）水平杆 1、纵向水平杆： a纵向水平杆设置于立杆的内侧、横向水平杆之下，并采用直角扣件与立杆扣紧。 b纵向水平杆一般采用对接扣件连接，至边角处也可采用搭接。对接、搭接应符合 以下要求： 对接接头应交错布置，不得设在同跨内，相邻接头水平距离不应小于500mm，与相 近立杆的距离不大于立杆纵距的1/3，即500mm。 57中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.40 纵向水平杆对接接头布置 搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端部扣件盖板边缘 至杆端的距离不应小于100mm。 c纵向水平杆的长度一般不宜小于3跨，并不大于6m。 2、横向水平杆： a每一主节点处必须设置一根横向水平杆，横向水平杆长度1.5ｍ，采用直角扣件 扣紧在纵向水平杆上，该杆的轴线偏离主节点的距离不得大于150mm。 图4.41 主节点构造图 b操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。 c横向水平杆伸出大横杆外的长度为100mm。 d当使用木脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向 水平杆上 e作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大 58中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 间距不应大于纵距的1/2。做法见下图： 图4.42 支撑横向水平杆设置 注：为表示清楚，图中未画挡脚板及栏杆 3、剪刀撑： a竖向垂直剪刀撑： 本工程脚手架横纵距均为0.9m，需在架体外侧周边及内部纵、横向每5跨（且不 小于3m），由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5跨。 b横向水平剪刀撑： 在竖向剪刀撑顶部交点平面应设置水平剪刀撑，扫地杆的设置层设置水平剪刀撑， 水平剪刀撑至架体底平面距离与水平剪刀撑间距不超过8m。 c沿脚手架外侧及全高方向连续设置，竖向剪刀撑斜杆与地面倾角为45°~60°， 水平剪刀撑与支架纵（或横）向夹角应为45°~60°。 d剪刀撑主要采用6m长钢管，最下面的斜杆与立杆的连接点离地面不应大于 500mm，斜杆接长采用搭接，除斜杆两端扣紧外，中应间增加2～4个扣结点。 e剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转 扣件中心线距主节点的距离不应大于150mm。 f剪刀撑必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀 撑，底部必须连续设置，上部剪刀撑根据实际情况设置。 4、安全网与层间隔断： a脚手架外侧立面采用绿色密目式安全网进行封闭。用绿色尼龙绳将安全网环绕绑 扎在纵向水平杆上。 b落地脚手架作业层、层间在立杆之间用50mm厚木板满铺内，内立杆到结构边的 范围挂安全网，安全网必须与结构连接严密牢固（用穿墙螺栓钢管与安全网绑住）。 59中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 严禁使用损坏和腐朽的安全网。操作层设180mm高的挡脚板，防止坠物伤人。 c水平兜网不超过10m设置一道水平兜网。 5、脚手板 a脚手板一般应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根 横向水平杆，并应将脚手板两端与其可靠固定，以防倾翻。脚手板宜采用平铺，也可 采用搭接铺设，搭接构造见下图。 b脚手板应铺设严密、牢固、平稳，脚手板两端用14#铅丝固定牢靠。 6、护栏和挡脚板 在铺脚手板的操作层上必须在外排立杆内侧距脚手板面600mm、1200mm处设两道 护栏，涂黄黑油漆，并设180mm高挡脚板。 图4.43 栏杆与挡脚板构造 7、扫地杆 脚手架必须设置纵、横向扫地杆。纵向扫地采用直角扣件固定在距底座下皮不大 于200mm高的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 其连接方式及接头位置同纵向水平杆。 8、连墙件 为保证架体安全性、稳定性等，当架体搭设至有连墙件的主节点时，在搭设完该 处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件，连墙件为刚性连接。 60中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 本工程连墙件采用钢管与框架柱抱柱和框架梁、楼板预埋钢管与架体连接2种方 式，连墙件从脚手架第一步开始设置。整体原则按两步三跨设置。 a抱柱连接 根据架体设计两步高3m处无楼板或框架梁，无法预埋钢管与架体拉结，因此采用 架体与结构边缘框架柱抱柱方式拉结固定，每根框架柱设根部以及中部2道拉节点与 架体拉结，保证架体稳定，且保证每个连接件覆盖面积不超过20㎡。 图4.44抱柱连接方式 b与楼层预埋件连接 南侧裙房框架柱间距较大，无法满足两步三跨设置原则时，使用主体结构外架预 留钢管或钢筋环，以满足水平方向拉结要求。无预埋件时，应与结构桁架钢件采取上 下弦双层拉结以保证架体稳固。 图4.45 楼层埋件连接方式 61中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.46 与钢结构拉结连接方式 c层间拉结 由于本工程1-5层高较高为5.5m，每层步距无法满足拉设需求时，层间设置抛撑 与本次楼板预留预埋进行拉结。 d防护栏杆 施工现场上的任何部位，当作业人员的作业边沿无围护设施，使人或物有各种坠落可 能的高处作业均属于临边作业。对于临边作业的安全防护，以设置防护栏杆为主。 (1)防护栏杆应符合以下要求: 1)栏杆制作要统一标准，色标要醒目，安装必须牢固可 靠。 2)栏杆材料表面光滑，无破损，无毛刺，无变形。 3)栏杆高度为1.2m，设上、 下道横杆，立杆间距不大于2m，并在下部设置18cm高的挡脚板。防护栏杆和挡脚板均 应搭设在外立杆内侧。防护架外侧必须满挂密目式安全网，必须用专用绳索牢固而严 密地固定在纵向水平杆上，外网必须绷紧，并整洁可靠。搭设方式如下图： 图4.47 防护架搭设示意图 62中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 e其他要求 应靠在主节点设置，偏离主节点的距离不应大于300mm。 应从底部第一步纵向水平杆开始设置，当该处设置有困难时，应采用其他可靠的 措施固定。 连墙件的安装应随脚手架搭设同步进行，不得滞后安装。 上人马道（整个马道搭设需使用架子工10个工时） 采用扣件式钢管脚手架进行搭设，立杆横距、纵距均为1500mm，步距1500mm，底 部据地面200mm设置纵横向扫地杆，底部沿纵向铺通常脚手板； 马道宽3000mm，长6000mm，每层设两跑。搭设高度为30m。立杆的对接扣件应交 错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头 在高度方向错开的距离不小于500mm，各接头中心至主节点的距离不大于步距的1/3。 坡道和平台均满铺50mm厚木脚手板，用铅丝将脚手板与钢管连接牢固，并设置不低于 200mm高的挡脚板，坡道上钉防滑条，间距300mm。 挡脚板上设两道横杆，横杆间距600mm。马道外侧设一道剪刀撑，斜向不大于60 度，外侧满挂密幕网，用与密目网同等材质的绑线与脚手管绑牢。 连墙件：本工程马道连墙件采用钢管与主体结构连接，应靠在主节点设置，偏离 主节点的距离不应大于300mm。应从底部第一步纵向水平杆开始设置，当该处设置有困 难时，应采用抛撑等临时固定或其他可靠的措施固定。连墙件的安装应随脚手架搭设 同步进行，不得滞后安装。 63中国建筑一局（集团）有限公司 城市展厅屋顶钢 网架顶升安全专项施工方案 图4.48 马道示意图 64中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 4.7.3拆除方式 （1）拆除准备工作 拆除前应按照专项方案要求进行详细的安全技术交底，拆除的施工人员应 明白拆除要领、注意事项。应全面检查脚手架的扣件连接、连墙件等是否符合 构造要求。应清除脚手架上杂物及地面障碍物，拆除前设置警戒线，派专人看 守。 （2）拆除顺序 遵守由上而下，先搭后拆的原则，先拆拉杆、脚手板、剪刀撑、斜撑、而 后拆小横杆、大横杆、立杆（一般顺序为：安全网→栏杆→脚手板→剪刀撑→ 小横杆→大横杆→立杆）。 （3）拆除要点 1）拆架时，必须划分作业区，设临时围栏，竖立警示标志牌，地面必须专 人指挥，禁止非作业人员进入。拆除时要统一指挥、上下呼应、动作协调。拆 架时中途不得换人，如必须换人时，必须将拆除情况交代清楚后方可离开。每 天拆架下班时，不得留下隐患部位。 2）脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必 须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆 除高差大于两步时，应增设连墙件加固。 3）拆立杆时，要先抱住立杆再拆开最后两个扣件。 4）拆除大横杆，斜撑，剪刀撑时，应先拆中间扣件，然后托住杆中间，再 解开端头扣件。 5）当脚手架拆至下部最后一根立杆的高度时，应先在适当位置搭设临时抛 撑加固后，再拆除连墙件。当脚手架采取分段、分立面拆除时，对不拆除的脚 手架两端应严格按《规范》要求设置连墙件和横向斜撑加固。 6）架体拆除作业应设专人指挥，当有多人同时操作时，应明确分工、统一 行动，且应具有足够的操作面。 7）卸料至各构配件严禁抛掷至地面。 8）材料运至地面的构配件应及时检查、整修及保养，并按品种、规格分别 存放。 65中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 5施工保证措施 5.1组织保障措施 5.1.1施工目标 （1）安全目标 1）控制和杜绝因公负伤、死亡事故的发生。 2）一般事故频率控制在5‰之内。 3）无重大设备、火灾和中毒事故。 4）无环境污染和严重扰民事件。 （2）管理目标 1）及时消除重大事故隐患，一般隐患整改率达到100％。 2）扬尘、噪声、职业危害作业点合格率100％。 3）保证施工现场达到市当地文明安全工地。 5.1.2施工安全管理体系 网架施工需遵守总包安全生产管理体系，进场人员需经三级教育。动火作业需 严格按照总包动火作业资格审批手续，服从总包日常安全管理要求，提出整改 问题及时响应并及时整改。总包单位组织机构如下所示： 图5.1项目组织机构图 对于本次网架顶升，本公司高度重视，成立网架顶升指挥部，现场指挥机 构如下： 指挥长：1人安全技术组：2人 测量组：2人顶升人员：6人 项目工作职责 职 务 工 作 职 责 项目经理 负责整个项目实施，保证工期、质量安全处于受控状态。 66中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 负责现场施工技术措施管理，确保技术可行性，优化施工方 项目总工 案，引导现场施工技术手段。 技术负责人 负责技术方案制定，确保方案的正确性，科学性和可行性。 落实安全责任制度，负责检查，监督现场人、机、物安全性、 安全负责人 可靠性，制止违章作业，消除可能存在的安全隐患，安全交 底、工作记录。 负责现场的统一安排和现场指挥。负责现场的吊装指挥；负责 生产负责人 每日的工作安排，严格执行施工方案，制止任何违章作业。 负责现场安装质量，质量报验、质量验收工作，自我检查现场 质量负责人 施工质量，消除可能存在的质量问题。 5.1.3分包工程项目组织机构设置 图5.2分包项目组织机构图 5.1.4项目安全管理体系组织机构 67中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图5.3安全管理体系组织机构图 5.1.5安全管理制度 （1）安全教育制度 安全生产教育主要包括安全生产思想、安全知识、安全技能、和法制教育四个 方面内容。安全生产思想教育内容包括：思想认识和方针政策教育、劳动纪律 教育。 （2）新工人三级教育制度 对新进场的工人必须进行三级教育，三级教育内容包括进场安全基础知识、法 规、法制教育；现场规章制度和遵章守纪教育；班组安全教育由班组长主持进 行，主要内容为本班组作业特点及安全操作规程，班组安全活动制度及纪律， 爱护和正确使用安全防护装置及个人安全防护用品，本岗位易发生事故的不安 全因素及其防范对策，本岗位的作业环境及使用的机械设备、工具的安全要求。 （3）特种作业人员培训制度 本工程特种作业工种包括电工作业、起重机械操作、金属焊接作业、登高架设 作业。 特种作业人员必须经国家规定的有关部门进行安全教育和安全技术培训，并经 考核合格取得操作证者，方准独立作业。 5.1.6安全检查制度 （1）查思想，主要检各级管理人员和职工对安全生产工作的认识。 （2）查管理，主要检查工程的安全管理是否有效。主要内容包括：安全生产责 任制，安全技术措施计划，安全组织机构，安全保证措施，安全技术交底，安 全教育，持证上岗，安全设施，安全标识，操作规程，违规行为，安全记录等。 （3）查隐患，主要检查作业现场是否符合安全生产、文明生产的要求。 （4）查整改，主要检查对过去提出的整改问题的整改情况。查事故处理：对安 68中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 全事故处理应达到查明事故原因，明确责任并对责任者做出处理、明确和落实 整改措施等要求，同时还应检查对伤亡事故是否及时报告，认真调查，严肃处 理。 （5）查机械设备、安全设施，主要检查机械设备是否安全可靠，安全配套设施 是否齐全，检查安全设施是否落实且有效。 （6）对检查出来的隐患的处理 1）检查中发现隐患应该进行登记，不仅是作为整改备查依据，而且是提供安全 动态分析的重要信息渠道。 2）安全检查中查出的隐患除进行登记外，还应发出隐患整改通知单，引起整改 部门的重视，对凡是有即发性事故危险的隐患，检查人员应责令停工，被检查 单位必须立即整改。 3）对于违章指挥、违章作业行为，检查人员可以当场指出，进行纠正。 4）对检查出的隐患，现场经理应立即研究整改方案，按照三定（即定人、定期、 定措施）原则，立即进行整改。 5）整改完成后要及时通知有关部门。有关部门必须立派人员进行复查，经复查 整改合格后，进行销案。 5.1.7安全技术交底制度 （1）安全技术交底的基本要求 1）现场经理部实行逐级安全技术交底制度，纵向延伸到班组全体作业人员。 2）技术交底要求具体明确针对性强。 3）技术交底内容应针对分部分项工程施工中给作业人员带来的潜在危害和存在 的问题。 4）应优先选用新的安全技术措施。 5）应将工程概况、施工方法、施工程序、安全技术措施等向工长、班组长进行 详细交底。 6）定期向由两个以上作业队和多工种进行交叉施工的作业队进行书面交底。 7）保持书面交底签字记录。 （2）安全技术交底主要内容 1）本工程施工作业特点和危险点。 2）针对危险点的具体防范措施。 3）应注意的安全事项。 4）相应的安全操作规程和标准。 5）发生事故后应及时采取的避难和急救措施。 5.1.8安全作业面许可证制度 施工时每进入一作业面前严格进行作业面安全环境检查，实行安全作业面许可 证制度，对安全设施不到位、不完善，不符合安全施工要求的作业面必须整改 符合要求后再进入施工。 5.1.9其它安全制度 为确保施工安全还应制定施工现场动火制度、安全保卫制度、安全用电检查制 度、安全例会制度、安全宣传制度、安全奖罚制度等。 安全管理 具 体 内 容 项目安全组织机构内各责任人，在项目安全负责人的领导下 安全巡视 开展日常安全巡视工作。各责任人对各自区域内可能产生安 69中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 全隐患的工作点要严加检查，对施工人员作好安全提示，对 出现的安全违犯行为随时查处、上报。 安全管理机构内各责任人，按规定填写每周的安全报告。对 当天的安全隐患巡视结果提出统计报表，对当天的生产活动 提出分析因素，提出防范措施。在现场无重大安全事故的前 安全报告 提下，项目安全主管编写每月安全报告经钢结构部经理审批 后报上级各单位。如果现场发生重大安全事故报告，同时按 国家规定的申报程序向上级部门申报。 召开每月的安全分析会，对当月的安全工作进行分析，对安 全隐患提出整改完工时间，对以后的安全工作提出预防措 安全分析会 施，对安全事故进行分析，对事故责任单位和个人提出处罚 意见，对其他施工单位的安全工作提出配合要求，对下月的 安全工作提出新的指导意见。 安全例会 每周一上午上班召开安全生产教育例会。 5.2技术措施 5.2.1安全技术操作规程 （1）电工安全操作规程 1）电工必须严格执行《施工现场临时用电规范》JGJ46-2005。 2）不准带电作业，对确须带电作业的系统或部位，应遵守带电作业的有关规定， 执行安全措施，并经领导批准后方可进行。雷雨时，严禁带电作业。 3）所有电工，不准在未明确无电及未接地的导体上进行操作。 4）严禁将临时电线缚在管子及其他金属物上。 5）遇到六级以上强风及雷雨大雪时，一般不宜做外线工作。 6）所有电动设备，必须设有各自的控制开关，开关的容量规格与设备容量相适 应。 7）电气设备的接地，不能用“头攻头”或串线方法连接。正确的接法应是分别 接在接地板上。 8）发现有人触电时，必须立即切断电源，进行急救；电气着火，应立即将有关 电源切断，必须使用二氧化碳或干粉灭火器灭火。 9）线路及设备安装完成后，应严格按照受电、送电的各项规定进行检查，发现 问题，立即纠正，当确认全部符合受电、送电的条件或规定后，方可组织受 （送）电工作。 （2）电气焊安全操作规程 1）电焊机外壳，必须接地良好，其电源的装拆应由电工进行。 2）动火作业人员必须严格执行二证（动火证、操作证），多机多监护原则，严 格遵守“十不烧”规定。 3）进行电焊、气割要移开周围易燃物品或采取其他措施，防止火星飞溅伤人和 引起火灾。 4）把线、地线，禁止与钢丝绳接触，更不得用钢丝绳或机电设备代替零线。所 有地线接头，必须连接牢固。 5）焊钳与把线必须绝缘良好，连接牢固，更换焊条应戴手套。在潮湿地点工作， 应站在绝缘胶板或木板上。 6）更换场地移动把线时，应切断电源，并不得手持把线爬梯登高。 7）进行气、电焊操作时，必须正确穿戴和使用好个人劳动防护用品。 70中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 8）氧气瓶禁止靠近油类物质，氧乙瓶与乙炔瓶使用时要保持5—10M 距离，并 远离火源。乙炔要装回火防止器，并不得卧躺使用，乙炔瓶、氧气瓶皮管接头 必须要有轧头。 9）严禁将氧气瓶、乙炔瓶就地滚动或激烈震动碰击，防止爆炸。 10）雷雨时，应停止露天焊接作业。 11）工作结束，应切断电焊机电源，氧气、乙炔气源并检查操作地点，确认无 起火危险后，方可离开。 （3）起重工安全操作规程 1）严格贯彻“十不吊”的规定，做到有证操作，有证指挥。 2）起吊用的设备、工具一定要符合起重要求，并要严格检查，确认完好后，方 可使用，严禁超负荷起吊。 3）所有吊装作业必须严格执行施工方案及有关技术文件的规定，进行施工。 4）大型构件起吊前，应按有关要求进行全面检查，确认无误后应先试吊；试吊 时，必须检查整个吊装系统的设备和被吊物是否全部符合起吊要求，起吊时必 须由起重指挥统一指挥，配合人员听从信号，服从指挥。被吊物不可长时间悬 吊、停滞等。如长时间悬吊、停滞，则必须采取可靠的保险措施。 5）起重吊装所用之钢丝绳不得触及带电设备，特别是吊装时周围电焊设备应停 止操作，防止大电流通过将钢丝绳损坏。 6）起重吊装所用之钢丝绳在运行时，开口、滑车钢丝绳的里档严禁站人。 7）遇有六级以上强风、重雾、雷暴雨天气情况，不得在露天进行吊装作业。 （4）安装工安全操作规程 1）进入施工现场必须戴好安全帽，系好帽带。工作前应检查所有的工具性能是 否完整、良好。 2）高空作业时，严禁上下抛扔工机具及构件，施工中必须扣好安全带，工具要 放在工具袋内。 3）立体交叉作业，要上下沟通，上层工作人员严禁危及下面工作人员的人身安 全。 4）构件起吊时，施工人员要避开，防止构件、活动物坠落伤人。 5）切割作业要注意施工环境，防止火星溅落着火。 6）构件摆放及拼装，必须卡牢，移动、翻身时撬杠支点要垫稳，滚动或滑动时 前方不可站人。 7）组装大型构件，连接螺栓必须紧固，点焊部位必须焊牢。圆筒形工件固定垫 好。 8）使用手锤、大锤，不准戴手套，锤柄、锤头上不得有油污。手锤、大锤的木 把应材质坚实，安装牢固。锤头必须平整，无缺棱、裂纹、卷边等缺陷。二人 以上同时打锤不得对站，打大锤时，甩转方向不得有人。 （5）油漆工安全操作规程 1）油漆料间内严禁吸烟和明火，并应有消防器材和严禁烟火标牌，乙炔瓶、氧 气瓶严禁和油漆混放在一起。 2）在使用挥发性易燃物质（汽油、香蕉水、酒精等）时，工作地点不得有火种。 3）油染油漆的棉炒、破布、油纸等废物，应及时收集在有盖的金属容器内，并 及时处理，防止发生火灾事故。 4）敲铲铁锈时，应戴好防护眼镜和口罩。 71中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 5）竹、木及人字梯下面必面要有防滑措施，人字梯中间要有拉接链条，登梯操 作时，要摆平固定。 6）油漆工使用油漆、香焦水、松香水、酒精等易燃物品用毕后，必须及时存放 在危险品仓库内。 （6）打磨工安全操作规程 1）进入现场必须遵守安全生产六大纪律。戴好安全帽、扣好帽带，高空打磨带 好安全带。 2）高处作业时，应用工具袋存放工具，移动电箱须用绳索绑好以免掉落伤人， 严禁上、下抛物。 3）使用磨光机等手持电动工具时，就经过二级漏电保护，做到“一机一闸一漏 一箱”。磨光机电源线不超过3m，且中间应无接头。 4）移动电箱内电气设备应无整无缺，严禁使用无盖、无瓷插保险、无完好漏电 开关或插座面板已坏的配电箱。 5）施工现场严禁使用家用拖线板、多用扦头拖线板。严禁不用插头而用电线直 接插入插座内。 6）在未正式工作前应认真检查电源线是否破损、短路，检查漏电开关是否正常 工作。 7）使用时应检查砂轮片是否有缺损、裂缝，应戴好防护眼镜或有机面罩。 （7）架子工安全作业操作规程 1）架子搭设人员必须是经过考试合格的专业架子工，上岗人员定期体检，体检 合格者方可发上岗证。 2）架子工必须经过体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够以 及不适合登高作业的，不得从事登高架设作业。 3）风力六级以上（含六级）强风和高温、大雨、大雪、大雾等恶劣天气，应停 止高处露天作业，风、雨过后要进行检查，发现倾斜下沉、松扣、崩扣要及时 修复，合格后方可使用。 4）脚手架搭设、拆除、维修和升降必须由架子工负责，非架子工不准从事脚手 架操作。 5）架子拆除时应设警戒区和醒目标志，有专人负责警戒。 5.2.2施工安全技术保证措施 （1）作业人员施工安全防护标准化 本项目工程将对施工作业人员的安全帽、安全带、劳保鞋、防护手套和工具包 等方面进行统一标准化规范，提高施工作业人员的安全保障。 双大钩安全带 72中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 施工作业劳保鞋 施工作业劳保手套 施工作业防护面罩 施工作业防护眼镜 防护口罩焊工腿盖 （2）高空作业安全防护措施 1）高空拼装主要通过脚手架作为操作平台，进行人员的安全防护，网架 组装过程中，脚手架搭设高度始终高于操作位置一步，脚手板采用 50mm厚木架 板。在施工过程中严格要求安装操作人员佩戴双扣安全带，以保证人员安全。 高空作业人员必须系安全带，安全带必须系在牢固可靠位置上，防止挂钩滑脱 衣着要灵活、轻便，禁止穿硬底鞋、带钉鞋和易滑鞋。防止人员、物料和工具 73中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 坠落或飞出造成安全事故，高空施工人员必须佩带工具包，同时在施工作业区 域设置安全警戒线、警示标志、警戒人员。高处作业时，拆下的小件材料不得 随意往下抛掷。吊索吊具安全可靠，应有专人保管和维修。使用前认真检查， 确认外形完好、性能可靠方可使用。施工用的电动机械和设备均须接地，杜绝 使用破损的电线和电缆,严防设备漏电。 2）施工时应注意防火，焊接工艺操作过程中，配备必要的灭火设备。所 有施工人员必须持证上岗，施工时做到服从分配、遵守劳动纪律，思想集中， 坚守工作岗位。 3）网架安装时，在底部接头处设置接火斗。 （3）脚手架安全防护措施 1）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以 上二步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定 措施与建筑结构拉结。 2）每搭完一步脚手架后，应按《建筑施工扣件式钢管脚手架安全技术规 范》JGJ130-2011表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。 3）立杆搭设应符合下列规定： a 相邻立杆的对接连接应符合《建筑施工扣件式钢管脚手架安全技术规 范》JGJ130-2011第6.3.6条的规定； b 脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳 定后，方可根据情况拆除； c 当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平 杆、横向水平杆后，应立即设置连墙件。 4）脚手架纵向水平杆的搭设应符合下列规定： a 脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定； b 纵向水平杆的搭设应符合《建筑施工扣件式钢管脚手架安全技术规 范》JGJ130-2011第6.2.1条的规定；在封闭型脚手架的同一步中，纵向水平杆 应四周交圈设置，并应用直角扣件与内外角部立杆固定。 5）脚手架横向水平杆搭设应符合《建筑施工扣件式钢管脚手架安全技术 规范》JGJ130-2011第6.2.2条的构造规定； 6）脚手架纵向、横向扫地杆搭设应符合《建筑施工扣件式钢管脚手架安 全技术规范》JGJ130-2011第6.3.2条、第6.3.3条的规定。 7）脚手架连墙件安装应符合下列规定： a 连墙件的安装应随脚手架搭设同步进行，不得滞后安装； 74中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 b 当单、双排脚手架施工操作层高出相邻连墙件以上两步时，应采取确 保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除。 c 脚手架剪刀撑与双排脚手架横向斜撑应随立杆、纵向和横向水平杆等 同步搭设，不得滞后安装。 d 脚手架门洞搭设应符合《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011第6.5节的造规定。 8）扣件安装应符合下列规定： a 扣件规格必须与钢管外径相同； b 螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m； c 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的 直角扣件、旋转扣件的中心点的相互距离不应大于150mm； d 对接扣件开口应朝上或朝内； e 各杆件端头伸出扣件盖板边缘长度不应小于100mm。 f 作业层、斜道的栏杆和挡脚板的搭设应符合下列规定： g 栏杆和挡脚板均应搭设在外立杆的内侧； h 上栏杆上皮高度应为1.2m； I 挡脚板高度不应小于180mm； j 中栏杆应居中设置。 9）脚手板的铺设应符合下列规定： a 脚手架应铺满、铺稳，离墙面的距离不应大于150mm； b 采用对接或搭接时均应符合《建筑施工扣件式钢管脚手架安全技术规 范》JGJ130-2011第6.2.4条的规定；脚手板探头应用直径3.2mm镀锌钢丝固定 在支承杆件上； c 在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上， 防止滑动。 （4）安全用电技术措施 1）工地采用三相五线制保护接零系统，具有专用保护的 TN-S 线路 （即保护零线专用，不得与工作零线相混用，所有保护零线均应与专用保护零 线相联接）。装置或检修设备时应先切断电源切勿带电作并挂警示牌，遇有人 进行电工作业时应于接通电源前告知他人。橡皮电缆架空敷设时应沿墙壁或电 杆设置，严禁用金属裸线作为绑线，电缆的量子最大弧垂距地＞2.5m，各工作 操作人员使用手持电动工具必须穿绝缘鞋，带绝缘手套。用电设备要有各自专 75中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 用的电源控制，必须严格实行“一机一闸一漏一箱”制，严禁一闸多机及超负 荷运行。 2）施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级 漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有 分级保护的功能。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。 3）施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、 维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工 具。 （5）施工用电保障措施 1）本工程采用TN-S 三相五线制配电系统，三级配电，二级保护，并独立编制 临时施工用电组织设计。 2）配电室做到“五防一通”，通风良好保持干燥，并配备二个干粉灭火器及安 全用具，门配锁且向外开，并挂“有电危险”等安全警示牌，配电屏上各配电 线路编号且标明用途。 3）电焊机必须有完整的防护外壳，且外壳应接零保护，进线处须设置防护罩， 露天使用设有防雨措施，焊把把线必须绝缘良好，焊机必须安装匹配的漏电保 护器。 4）采用建设部推荐的标准配电箱、开关箱、漏电保护器等。电箱设有防雨、防 砸、防尘措施，并设门设锁。配电箱进出线从箱体底面进出，并套管分路成束 支线架设采用绝缘子固定。电缆不得有老化、破损和漏电现象。 5.2.3中小型机械安全使用 1）中小型机械应在操作场所悬挂安全操作规程牌，操作人员应熟悉其内 容，并按要求操作。应持证上岗，操作时专心致志，不得将自己的机械交他人 操作。机械要做到上有盖、下有垫，电箱要有安全装置，要有漏电保护装置。 对切割机等设备，其传动部分应有防护罩，切割机应有安全装置，要有漏电保 护装置。电焊机一次线接机处，应有保护罩，电线不得任意布放，放置露天应 有防雨雪装置。手把线不乱拉，手把要绝缘，不跑电、不随意拖地。 2）乙炔瓶上应有明显标志。瓶上应有防震圈，要防暴、防晒。乙炔瓶和 氧气瓶应隔离存放，施工时两者间距应在 5m 以上。 5.2.4消防安全措施 （1）高空施工与焊接安全措施 1）登高焊割作业时地面周围10m内为危险区，禁止在作业下方及危险区 内存放可燃、易燃物品及停留人员，在工作过程中应设有专人监护，作业现场 必须备有消防器材。 2）登高焊割作业人员必须戴好符合规定的安全帽，使用标准的防火安全 带，穿防护胶鞋，安全带应挂牢,另外需配置接火盆。 76中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 3）登高焊割作业所使用的工具、焊条等物品应装在工具袋内，应防止操 作时落下伤人。不得在高处向下抛掷材料、物件或焊条头，以免砸伤、烫伤地 面工作人员。 4）施工现场焊、割作业须执行“动火证制度”，并要切实做到用火有措 施，灭火有准备。施焊时有专人监护；施焊完毕后，要留有充分时间观察，确 认无复燃的危险后，方可离去。 5）各种电气设备，如照明灯、电动磨光机、电气开关等，都应有防爆装 置。要定期检查电路及设备、绝缘有无破损，电源盘漏电保护器是否正常，电 动机有无超载，电气设备是否可靠接地等。 6）高空作业人员应在安全可靠的环境下实施作业，视具体情况设置操作 平台、安全网、防护栏和防坠器等安全设施。 7）高空作业所用的索具、脚手架、吊篮、吊笼、平台等设备，均需经过 技术鉴定或验证合格后方可使用。吊索吊具安全可靠，应有专人保管和维修。 8）高空作业人员，必须正确戴好个人防护用品，如安全带、安全帽,防 滑鞋。 9）高空拼装主要通过脚手架作为操作平台，进行人员的安全防护，网架 组装过程中，脚手架搭设高度始终高于操作位置一步，脚手板采用 50mm厚木架 板。在施工过程中严格要求安装操作人员佩戴双扣安全带，以保证人员安全。 高空作业人员必须系安全带，安全带必须系在牢固可靠位置上，防止挂钩滑脱。 10）衣着要灵活、轻便，禁止穿硬底鞋、带钉鞋和易滑鞋。防止人员、 物料和工具坠落或飞出造成安全事故。 11）高空施工人员必须佩带工具包，同时在施工作业区域设置安全警戒 线、警示标志、警戒人员。高处作业时，拆下的小件材料不得随意往下抛掷。 （2）涂装作业安全注意事项 1）生产和施工场地严禁吸烟，不准携带火柴、打火机和其他火种进入工 作场地。涂装作业中，擦拭涂料和被有机溶剂污染的废物布、棉球、棉纱、防 护服等应集中并妥善存放，特别是一些废弃物要存放在储有清水的密闭桶中， 不能放置在灼热物体附近，避免引起火灾。在油漆作业场所 10米以内，不准进 行电焊、切割等明火作业。带电设备和配电箱周围一米以内，不准喷漆作业。 3）涂装作业过程中，尽量避免敲打、碰撞、冲击、摩擦铁器等动作，以 免产生火花，引起燃烧。严禁穿有铁钉皮鞋的人员进入工作现场，不用铁棒启 封金属漆桶等。 77中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 4）涂装作业场所必须具备足够数量的灭火机具及其他防火工具，施工人 员应熟练使用各种灭火器材。 5）施工场地应做到一日一小清，一周一大清，保证工完料尽，场地空。 （3）仓库和油漆房内安全注意事项 1）油漆库房严禁烟火，油漆库必须具备足够数量的灭火器材。操作者应 熟悉灭火器材的位置和使用方法。库房要放置消防器材“严禁烟火”标志。 2）各种油漆、腻子、稀释剂等化学物品和汽油易燃物品，应分开存放， 密封保存，要有专人负责，妥善保管，放在阴凉的地方。并明确标识。 3）汽油和有机化学配料等易燃物品，只能领取当班的用量。用不完时， 下班前退回库房，统一保管。 4）工作结束后，应及时将各种漆类易燃辅料及棉纱、破布等清理集中， 妥善存放。毛刷、喷枪、工夹具洗净，放回原处，不得乱扔乱放，更不能放在 暖气管、烘干箱和电器等热源地方。 5.2.5拼装精度控制 （1）为了减小网架在拼装过程中的积累误差，网架下弦的组装应从中心开始， 扩展组装纵横轴，随时校正尺寸，测量无误后方能从中心向四周展开，其要求 对角线（小单元）允许误差为± 3mm，下弦节点偏移为 2mm，整体纵横的偏差 值不得大于± 2mm。 （2）整体下弦组装结束后对几何尺寸进行检查，必要时应用经纬仪校正同时用 水平仪抄出各点高低差进行调整，并作好记录。 （3）为了便于施工，提高工程进度，下弦组装前其腹杆和上弦杆可根据图纸对 号入座，搬运到位。 （4）腹杆和上弦杆的组装应在下弦全部组装结束后，经测量无超差的基础上进 行组装，其方法从中心开始组装，随时检查纵横轴线的几何尺寸，然后向四周 组装。 （5）偏差控制在总长的 1/2000 且不大于 30mm，中心偏移允许值为跨度的 1/3000且不大于 30mm，网格轴线、锥体允许偏差为 2mm。 （6）网架拼装顺序为先下弦，然后腹杆和上弦杆，这样可以减少在网架就位后 的挠度。在网架拼装过程中，应严格执行工艺操作规程和有关规范要求，建立 三级互检体系，未经检查验收，不得进行下道工序施工，拼装完成后进行交工 检查验收，作好各项检查和验收记录。 表5.1网架结构安装允许偏差及检验方法 序 项 目 允许偏差 检验方法 号 1 拼装单元节点中心偏移 2.0 用钢尺及辅 2 弦杆长L ±2.0 小拼单元为单锥体 助量具检查 3 上弦对角线长 ±3.0 78中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 4 锥体高 ±2.0 ＋3.0 ≤24m －7.0 5 跨长L ＋5.0 拼装单元为整榀平 ﹥24m －10.0 面桁架 跨中高度 ±3.0 6 设计要求起拱 ＋10 7 不要求起拱 ±L/5000 分条分块网架单元 ≤20m ±10 8 长度 ﹥20m ±20 多跨连续点支承时 ≤20m ±5 9 分条分块网架单元 ﹥20m ±10 长度 ±L/2000 用钢尺及辅 10 纵横向长度L 网架结构整体交工 且≯30 助量具检查 验收 ±L/3000 用经纬仪等 11 支做中心偏移 且≯30 检查 相邻支 座 L1/400 12 （距离L1）高 周边支 且≯15 差 网架结构整体交工 承网架 用水准仪等 最高与最低支 13 验收 30 检查 座高差 多点支承网架相 L1/800 14 邻支座(距离L1)高差 且≯30 1/1000且 用直线及尺 15 杆件轴线平直度 ≯5 测量检查 5.2.6季节性施工措施 （1）雨季施工保证措施 1）钢网架防雨施工措施 1、雨季施工前,我司将根据现场和工程进度情况特定雨季阶段性计划,并提交业 主和监理工程师审批后实施. 2、雨季施工时,现场排水系统应是由专人进行疏通,保证排水沟畅通,施工道路 不积水,潮汛季节随时收听气象预报,配备足够的抽水设备及防台防汛的应急材 料. 3、焊接施工时,必须事先注意天气情况,尽量避开雨天,若不得已情况,必须做好 79中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 防雨措施,预备好足够的活动防雨棚,准备好塑料薄膜油布等. 4、在雨季中连续施工的钢网架工程，要有可靠的防雨措施，备足防雨物资，及 时了解气象情况，选择较佳的时间施工，从而准确地调整施工流程，确保钢网 架工程施工质量。 5、雨季来临之前应组织有关人员对现场临时设施、脚手架、机电设备、临时线 路等进行检查，针对检查出的具体问题，应采用相应措施，及时落实整改。 6、对施工现场的吊装设备、脚手架等其他一些机械设备必须检查避雷装置是否 完好可靠，大风大雨时吊车应停止使用，大风过后，对机械设备、脚手架进行 复查，有破损及时加固措施。 7、雨季期间安排施工计划，应集中人力、分段突出。本着完成一施工区再开一 工区的原则，当日进度当日完成。 8、边沟、积水坑、渗水坑等排水设施，如阻塞、溢满，应即挑通放水，以防连 日阴雨积水倒流。 9、因降雨等原因使母材表面潮湿（相对湿度）80%或大风天气，不得进行露天 焊接，但焊工及被焊接部分如果被充分保护且对母材采取适当处置（如预热、 取潮等）时，可进行焊接。 10、雨季来临之前，应掌握年、月、旬的降雨趋势的中期预报，尤其是近期预 报的降雨时间和雨量，以便安排施工。拟订雨季施工方案和建立雨季施工阻。 2）施工项目防雨措施 1、雨季施工到来之前，现场工人宿舍、食堂、库房、办公室、搅拌棚等作好全 面检查、防止渗漏。做好施工场内的下水管道和雨水井，保证排水畅通，雨后 不陷、不滑、不泥泞、工地不积水。 2、脚手架底部地基要找平夯实，垫好通板，做好排水，防止雨季积水造成脚手 架下沉。 3、钢网架构件小型预制件及大型机械设和轩存放处要设置在夯实的地坪上，下 部并要垫好木枋，执行规定的码放高度，以避免下陷损伤构件设备或伤人。 4、机电设备要经常检查接零，接地保护，所有机械栅要搭设严密，防止漏雨， 随时检查漏电装置功能是否灵敏有效。 搭设防雨棚，遇上大雨时，人可避雨，电气机具可避雨，防止漏电。 6、在施工现场的材料台库要考虑充分的防雨，防潮防台风等措施，贮存工程的 易潮材料，并配备足数量的抽湿设备和干燥吸混材料。 7、做好各种材料进场计划的安排。根据进度要求的储备工作，对较远地区的原 材料，钢网架构件等应预先储存，避免因连续下雨运输困难而造成停工等料。 3）机械设备雨季施工措施 1、施工机具一律要求做到“三必须”，电焊机必须采取防雨措施，焊把线绝缘 良好，且不得随地拖拉。电焊机加装电焊机专用保护箱。 2、吊车占车位置、吊装位置，应无障碍物，行车路线范围内的土壤要求夯实， 雨天后的、松土范围内严禁站车，如需要站车必须加设垫板。 3出入施工现场的车辆应保证清洁干净，不得将泥土带出工地，污染市政道路。 4、栓焊机应放在防潮、防雨的环境中，还应具备维修条件和维修空间，配电设 施应在栓焊机附近，便于出现故障时迅速切断电源， 电缆线通过处严禁烟火，全部电缆及接头处均应绝缘，与地线连接的构件母材 表面应除锈，除油污。 4）现场防风保证措施 80中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 1、每天派相关人员及时听取气象机关有关发布的大风、豪雨的预报，并提前报 告项目经理或审查主管。科学、合理安排风期施工，当风力大于 5 级时，应停 止室外作业。 2、在大风到来之前，应对高耸的临时支撑、脚手架等进行加固。 3、清除结构上施工废料和可能被风刮起的各种物品。 4、CO2 气体保护焊接时搭设防风蓬。 5、吊装过程中没有形成整体框架结构的区域应即时采取临时加固措施以避免被 风吹倒而导致事故的发生。 6、重要文件或物品应有专人看管。 7、门窗破坏时，警戒人员应采取紧急措施。 （2）施工期间防风措施 1）网架在顶升到第3节时，就要对顶升支撑架进行缆风处理。用钢丝绳手拉葫 芦将网架和顶升支撑架成倒三角连接，网架上采用钢丝绳套将网架的下弦球抱 住。通过钢绳和U型卡卡死与支撑架的焊接球节点连接，通过手拉葫芦将钢绳 拉直，用U型卡将绳头卡住，网架的缆风绳在紧固的过程中要四个方向同时紧 固，防止网架的整体受拉不均匀产生网架的杆件变形。 2）如果遇到突发大风的情况，应立即停止顶升作业。 （3）施工期间防雨措施 1）雨期气候恶劣，不能满足工艺要求及不能保证安全施工时，应停止施工。此 时，应注意保证作业面的安全，设置必要的临时加固措施。 雨季施工，应保证施工人员的防雨水具的需要。尤其注意施工用电防护。降雨 时，除特殊情况外，应停止高空作业，并将高空人员撤到安全检查地带，拉断 电闸。 2）钢网架吊装需在建筑物外侧挂立面网，建筑物内部楼梯口，建筑物邻边，不 可覆盖洞口都要搭设护身栏杆。 3）对要起吊的构件，应先首先清理构件表面的水，并保证面层的干燥。 4）风力大于5级，下雨、浓雾天气，停止高空吊装及安装的配套工序；如焊接、 涂装、校正结构等。 5）现场配置防雨帆布，防止对焊接接头的影响。 6）合理安排好安装日计划，严格按安装计划组织构件进场，当天进入现场的构 件必须当天吊装完，临时摆放构件下方必须采用枕木支垫，以免增加构件清洗 难度。 7）下雨时不得进行安装焊接，被雨淋湿的构件需焊时，必须用气焊将焊接位置 烤干后进行焊接。地面拼装必须搭设好雨布。 8）安装人员必须穿戴好防雨用品，随时准备下雨停止施工，待天气彻底好转后 恢复施工。 9）安装人员上高空施工时，需将有泥污的鞋子用布擦干净后方可上高空作业， 一方面防止滑跌，另一方面避免将构件污染。 10）高空作业突遇下雨，安装人员不得慌乱，必须系好安全带，有序撤离，避 免安全事故发生。 11）防滑：现场施工人员一律穿防滑的橡胶底鞋，严禁穿凉鞋、拖鞋。并保证 及时清扫构件表面积水。 12）及时清扫构件上的泥水，防止构件带泥带水作业。 13）已安装上的构件表面积水也应当及时清扫。 81中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 14）检查临电电箱，确保用电工具的绝缘性能。 15）雨后检查安全绳以及其他防护措施的安全性。 16）当雨季气候恶劣，不能满足工艺要求及不能保证安全措施时，应停止吊装 施工。此时，应注意保证作业面的安全，设置必要的临时紧固措施（如缆风绳、 紧固卡等）。 （4）焊接施工措施 1）高空焊接时，设置接火斗，防止焊接飞溅及掉落地面。 2）对焊完的焊缝，要加强保温工作，避免焊缝温度骤降导致脆裂，先用石棉布 对焊缝周围包严，再用岩棉被包严。 3）焊机、焊丝、气瓶应放在专用的棚内。以免焊接材料受潮。 4）焊机设置地点应防潮、防雨、防砸，并放入专用的电焊机棚中。雨季期间室 外焊接时，要准备好防雨布。 5）电焊条使用前应烘烤，但每批焊条烘烤次数不得超过两次。 6）焊口要搭设防雨棚，或准备好蓬布盖好，在暴风雨突然来袭时保护焊缝免受 温度骤变影响焊接质量。 7）在高空作业施焊时除做好以上几点的防雨措施外还需做好防风措施，原则上 采用药芯焊丝进行焊接，施焊时注意清理干净焊口周围的易燃物，避免发生火 灾。 8）雨天不得进行焊接作业，但必须持续焊接时，应设置相应的防护措施。突然 降雨时，应停止焊接，未焊完的焊缝应采用事先准备的挡雨布予以保护，焊接 严格按焊接工艺执行。 5.2.7顶升塔架的技术及质量措施 （1）顶升技术措施 1）顶升塔架的设置位置要与网架使用时受力状况较为接近，同时塔架的位 置要求对称均布，并做精确放线。 2）顶升塔架的安装一定要垂直，顶升塔架的中心点应与地面定位中心点重 合，以避免网架整体离开地面后其受力中心移位，造成不安全的因素。 3）为确保顶升塔架的垂直，在顶升塔架安装过程中应选用经纬仪配合，不 垂直度不大于 2H/1000。 4）顶升塔架在组装过程中的螺栓以及斜撑要及时装上，均匀紧固。 5）为防止顶升塔架承重后中心点偏移，一定要在拔杆端部用缆风绳串联紧 固，并注意紧固时缆风绳要受力均匀，并用卡扣卡牢。 6）顶升塔架的缆风绳端部应与建筑物钢筋砼柱或梁连接固定。 （2）顶升安全措施 1）在每次顶升结束后，要将网架和塔架都用倒链拉紧，以防网架因风力等 外力影响发生晃动。若在顶升期间，有风力大于 10.8m/s 的大风，除上述措施 外，四角要另加倒链直接拉紧，电源拉闸。 2）在顶升过程中，要安排专人进行安全巡视，特别是夜间，重点巡视缆风 绳的受力有无变化，以及现场有无非正常声音，发现问题，及时报告顶升指挥 82中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 长。 3）在顶升前对机具、钢丝绳、倒链等进行质量隐患排查； 4）顶升前，对钢结构及液压系统进行检查，发现钢结构件有脱焊、裂缝等 损伤或液压系统有泄漏，必须停机整修后方可再进行安装。 5）现场施工技术负责人应对液压作全面检查，对安装区域安全防护作全面 检查，组织所有安装人员学习安装方案；液压司机对液压各部机械构件作全面 检查；电工电路、操作、控制、制动系统作全面检查；吊装指挥对已准备的机 具、设备、绳索、卸扣、绳卡等作全面检查。 6）参与作业的人员必须持证上岗；进入施工现场必须遵守施工现场各项安 全规章制度。 7）统一指挥，统一联络信号，合理分工，责任到人。 8）作业人员必须听从指挥。如有更好的办法和建议，必须得到现场施工及 技术负责人同意后方可实施，不得擅自作主和更改作业方案。 9）及时收听气象预报，如突遇四级以上大风及大雨时应停止作业，并做好 应急防范措施。 10）进入现场戴好安全帽，在 2m 以上高空必须正确使用经试验合格的安 全带。一律穿胶底防滑鞋和工作服上岗。 11）严禁无防护上下立体交叉作业；严禁酒后上岗；夜间作业必须有足够 的照明。 12）高空作业工具必须放入工具包内，不得随意乱放或任意抛掷 13）顶升至作业高度后，为防止顶升机侧向受力导致顶升机倾翻，应将网 架与原结构采用Ø14钢丝绳水平拉结 83中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图5.4网架水平拉结示意图 14）严禁一次性将构件顶升到位，顶升工作准备就绪后，应进行一次预顶 升，将结构顶升脱离胎架 200mm位置后停止顶升，将检测耙片布置就位，监测 24小时后，依据监测下挠数值，确定能否继续顶升。数值应监控在15mm之内， 出现超限应及时检查原因，并采取有效措施，杜绝一次性顶升高度太高出现不 可预估的事故。 15）在顶升前组织所有施工人员进行安全技术交底，认真研究细节问题， 确保每一个环节都在控制之下； 16）顶升期间增设专职的安全员，全天对现场进行巡检，发现安全隐患及 时上报； （3）顶升过程质量控制 1）大力加强图纸会审、图纸深化设计、详图设计和综合配套图的设计和审 核工作，通过控制设计图纸的质量来保证顶升工程质量； 2）每日安排专职工人检查顶升机的安全状态，施工前检查，施工过程中分 时间段检查，施工结束后检查； 3）每次顶升布设全站仪，全程仪器监控，与地面站同步监控，保证同步顶 升； 84中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 4）每次顶升前与顶升后由特种工作工人与技术负责人检查网架受力情况， 确保均匀受力并记录； 5）每次顶升完成后，应有专职人员统计每日顶升状态并记录，并上报质量 部门与技术部门，技术部门统计数据后周期性计算顶升受力状态，保证顶升过 程中均匀匀速受力，防止网架因不均匀受力导致的损坏； 6）每周由专职检查人员检查楼板与回顶设备的沉降状； （4）顶升过程测量监控措施 1）每个顶升吊点处，悬挂一盘 30 米钢盘尺，在顶升前，盘尺调成统一尺 寸数值，且下部悬挂重量一样； 2）顶升前，对网架和顶升塔架及塔架基础均进行抄平，标注统一刻度线， 并核实盘尺数值正确，顶升 200mm 后，再次对网架和顶升塔架及塔架基础均进 行抄平，若因此导致两点间高低差大于 12mm，则需进行调平。 3）网架顶升过程中，当12个点中的任何两点间的高度差达到 12mm 时， 高点位置电磁阀自动关闭，待顶升低点与该高点顶升高度差为零时，高点位置 电磁阀重新联通，继续该点的顶升。 4）顶升作业时应划定危险区域，挂设安全标记，加强安全警戒。 5）顶升时应密切关注顶升反馈高度，结合传感检测数据，随时调整顶升状 态，杜绝出现高差过大对顶升架造成的拔力过大产生的安全隐患。 5）安全保证措施 5.2.8管理措施 表5.2管理措施 序号 管理措施 1）检查机械的完善情况，外部结构装置的装配质 量，连接部位的紧固与可靠程度，润滑部位、液压系 统的油质油量，电气系统的完整性等内容，并填写 《机械设备进场验收记录》。 进场前检 2）项目机械管理员组织相关人员对设备外观进行检 验 查，要求机械设备外管整洁、颜色一致，检验收合格 检 后方能进入现场进行安装。 验 3）在安装前，对大型特殊设备应有安装方案，并经 1 及 负责人审批。 验 1）设备安装完毕后，申报建设机械检测中心检测， 收 经监测合格由项目部、安装单位及监理进行验收，并 填写相关记录，合格后原件交项目设备工程师、复印 设备验收 件交物资工程师进行备案。 2）设备验收合格后，在进行施工生产前，由项目机 械管理员检查操作人员的操作证，并留其复印件存 档，合格后，方能进入现场进行施工作业。 2 日 机械设备 1）机械设备经安装调试完毕，确认合格并投入使用 85中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 序号 管理措施 后，由项目经理部机械管理员登记进入项目机械设备 台帐备案。 2）对台帐内的大型机械建立技术档案，档案中包 台帐 括：原始技术资料和验收凭证、建委颁发的设备编号 及经劳动单位检验后出具的安全使用合格证、保养记 录统计、历次大中修改造记录、运转时间记录、事故 常 记录及履历资料等。 管 由项目机械管理员负责贯彻落实机械设备的“定人、 “三定” 理 定机、定岗位”的“三定”制度。由分包单位填写机 制度 械设备三定等级表并报项目备案。 安全技术 机械设备操作人员实施操作之前，由项目机械管理 交底制度 员、安全工程师对机械设备操作人员进行安全技术交 底。 定期检查 由项目机械管理员负责组织相关人员对施工设备进行 保养制度 定期检查（包括周检和月检）和保养并做好记录。 在机械设备投入使用前，项目机械管理员应熟悉机械设备性能并 掌握机械设备的合理使用的要点，保证安全使用。 严格按照规定性能要求使用机械设备，要求操作者遵守操作规 程，既不允许机械设备超负荷使用，也不允许长期处于低负荷下 使 使用和运转。 用 3 经过防噪处理后机械设备的噪音必须符合环保要求；液压系统无 管 泄漏现象。 理 机械设备使用的燃油和润滑油必须符合规定，电压等级必须符合 铭牌规定。 不允许任意拆卸固定配置的附属设备零部件或任意变更机械设备 的结构。 机械工程师在每月月初编制机械设备维修保养计划，由机械管理 员负责组织、监督专人实施并做好设备的保养检查记录。 维 机械设备的修理由机械管理员督促设备供应商的专业人员进行， 修 并填写《机械设备维修记录》存档备查。 4 保 严格遵守维护保养制度，根据情况每天或每月留出必要的保养时 养 间，保证机械设备的正常运转。 由于机械设备发生故障造成事故时，由机械管理员填写施工设备 事故报单，报告物资及设备部经理、认真、及时处理。 5.2.9网架卸载安全措施 （1）建立项目卸载总指挥部。建立以项目经理为首、项目总工和项目副经理为 辅的网架卸载总指挥部，全面负责卸载安全、质量控制。卸载需注意的安全事 项：支撑顶滑动；支撑放置不正而致；底部失稳；网架腹杆变形过大；网架焊 缝因局部应力集中或焊缝质量而开裂；卸载完成，支座出现明显滑移过大现象 卸载安全保证措施：应对所有支撑点进行质量检查，确保正常使用；必须先召 开安全交底会议，进行安全技术交底，交底要有交底、被交底人签字。卸载中 注意事项：必须服从总指挥（部）统一指挥，有什么事应先经总指挥（部）允 许方可执行；卸载时必须执行检查制度。没问题后方可进行下一步操作；必须 执行同步卸载的原则。应在规定的时间内，在对应刻度范围内，在统一的指挥 下，同时缓慢下降，同时达到规定刻度值；必须施行突发事件即时报告制。一 旦出现预料之外的事情，应立即报告总指挥部，总指挥部相关人员必须立即到 施工现场进行及时处理，在此期间，卸载必须马上停止并采取相应加强措施； 86中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 必须密切注意结构变形情况。一旦发现异常要马上停止卸载，采取相应处理措 施后，经监理同意后方可继续卸载； （2）卸载突发事件处理机制：管理人员必须在场原则。卸载时，必须保证总指 挥、监理、及各分区负责人都在现场，以确保尽快、及时处理；立即停止卸载 机制。各分区负责人应配备口哨，应约定突发事件哨音，一旦出现突发事件， 该区负责人应按约定哨音吹响口哨，其他分区负责人在听到该约定哨音，必须 立即下达停止卸载口令；突发事件上报机制。一旦发现突发事件，施工人员应 立即汇报给该分区负责人，由该分区负责人吹响停止卸载口哨，然后该分区负 责人应立即上报给总指挥，由总指挥上报甲方、监理、设计院及总包相关人员 由总指挥部会同甲方、监理、设计院及总包相关人员，一起到事件地点查看， 分析原因并找出解决方法；在处理过程中，不得进行卸载作业。 5.2.10绿色文明施工 （1）作业现场必须设置安全作业区，拉安全绳，并派人看守。 （2）严禁高空落物。安装人员的工具必须装在专用的工具袋内，进行现场的工 人必须戴安全帽，高空作业的工人必须戴安全带。 （3）施工机械、设备出入现场，司机注意场地周围有无高压线，严格执行《施 工现场用电安全管理规定》，加强电源管理，防止发生电器火灾或人身伤亡事 故。 （4）操作人员进入施工现场必须佩带齐全的安全防护用品，高处作业必须系好 安全带。 （5）专职安全人员在现场监督，发现违章及时制止。 （6）加强特种作业人员管控，施工单位的设备管理人员应结合汽车起重机吊装 方案、使用说明书以及《建筑机械使用安全技术规程》（JGJ33-2012）《施工 现场机械设备检查技术规范》（JGJ160-2016）等标准规范，在作业前对汽车起 重机司机和信号司索工进行书面安全技术交底，告知安全注意事项。 （7）信号司应取得住房城乡建设部门颁发的建筑施工特种作业操作资格证书， 操作人员应取得市场监督管理部门特种设备操作人员证书。 （8）加强环保意识教育，特别是对运输车人员要提出要求，督促检查，现场指 挥要指定专人负责此项工作。 （9）运输车车况要好，噪声及尾气排放均应符合国家标准，无滴漏油现象，否 则禁止使用或禁止“带病”作业。 （10）离居民区较近作业时，要采取使用对讲机等措施，尽量减少噪声，夜间 要停止施工作业。 （11）上路车辆要保证无遗撒、滴漏隐患，捆扎、覆盖要结实，小件要装入容 器运输。 （12）吊车安装试运行声音要正常，否则要督促起重设施单位进行检修。 5.2.11疫情防控措施 （1）疫情防范措施 1）安装人员进行施工现场必须遵守施工单位的疫情防控要求。 2）作业人员工作前要进行体温检测。出现发热、乏力、干咳等症状及体温超过 37.2度的人员不得进行施工作业。 3）作业人员必须戴口罩作业。 4）要勤洗手。吃东西前要先洗手；接触自己面部前要先洗手。 5）就餐时最后一刻才脱口罩，避免扎堆就餐，避免面对面就餐，避免就餐时说 87中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 话。尽量与他人保持1米以上距离。 6）施工现场配备专职卫生员，督促落实各项防控措施，配备体温检测设备和防 疫防护用品，建立人员健康台账，对施工现场人员进行每天不少于两次的体温 检测，并做好记录。 7）督促劳务人员作业过程中佩戴口罩，做好个人防护。 （2）疫情防控应急措施 1）一旦发现发热人员（体温≥37.3℃）立即引导至临时隔离室（区）。人 员静息5分钟后，予以水银温度计复测，体温仍异常者立即上报项目防控部门、 辖区街镇、社区（村）、辖区卫生健康部门及住建部门，启动发热人员转运、 核酸检测、现场消杀等措施。积极配合流行病学调查人员开展流调工作，并按 要求配合落实临时隔离管控措施及后续处置工作。直至明确为阴性，即可解除 相关措施。如发热人员转为集中隔离，则配合进一步开展流调等工作。 2）施工现场一旦出现经医疗机构正式确诊为新冠病毒肺炎患者，立即停止 一切施工作业活动，封闭施工现场，严禁人员进出施工现场，等待卫生防疫部 门的评估处理意见。在卫生防疫部门的指导下，对施工现场所有区域进行彻底 消毒。项目应配合卫生防疫部门进行流行病学调查，对确诊人员到过的场所、 接触过的人员进行全面筛查，并采取必要的隔离观察措施。 5.3监测监控措施 5.3.1监测依据 （1）《建筑与桥梁结构监测技术规范》GB50982-2014； （2）《工程测量标准》GB50026-2020； （3）《结构健康监测系统设计标准》CECS333:2012。 （4）网架顶升施工步骤； （5）网架工程设计施工图纸； （6）顶升施工专项计算分析结果。 5.3.2监测内容 （1）应力、应变 依据顶升施工专项计算分析结果，对顶升施工过程网架关键杆件进行应力、应 变监测，确保构件受力安全。 （2）结构变形 1）网架顶升高程监测。为保证网架顶升过程各顶升机同步提升，避免网架倾覆， 对网架各顶升节点进行高程监测； 2）网架挠度变形监测。网架自胎架顶升后结构自身将产生挠度变形，确保网架 整体结构稳定，于网架设置多个挠度监测点，对挠度进行同步监测； 3）网架水平位移监测。为确保网架顶升作业垂直提升，应控制网架水平位移量， 水平位移测点与高程测点共用。 4）顶升机稳定监测 为确保顶升机支架在顶升过程中不会产生较大倾斜、弯曲变形，应在顶升过程 对顶升机支架进行变形监测。 5.3.3测点布置方案 88中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 （1）测点布置原则 根据不同加荷载情况分别进行。结合变形模拟计算结果，对在施工过程中结构 变形较大，最敏感部位进行监测。 （2）测点布置方案 根据施工顶升各阶段实际工况及现场条件，测点布置如图 8-1~8-5。依据网架 结构受力特点及模拟分析结果，本次监测应力应变测点均安装在网架上弦。 图5.5同步顶升高程观测点、平面位移、挠度观测点（共用）一阶段布置图 89中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图5.6同步顶升高程观测点、平面位移、挠度观测点（共用）二阶段布置图 图5.7同步顶升高程观测点、平面位移、挠度观测点（共用）三阶段布置图 90中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图5.8网架应变测点布置图 图5.9弦式应变计测点安装示意图 5.3.4监测设备及监测方法 （1）监测设备 本工程监测设备投入如下表： 表5.3 监测设备配置清单 数 序号 仪器名称 型号 用途 量 测点空间定位测量，用以监测结构 1 全站仪 NTS362 2 变形、位移、倾斜 91中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 JMZX-21 2 弦式应变计 20 钢结构应力应变传感器 2HAT dataTaker数 3 DT85G 1 应力应变数据采集系统 据采集系统 4 钢直尺 300mm 1 对顶升支架倾斜变形进行观测 （2）监测方法 1) 应力应变监测 依据测点布置方案，在应力应变测点安装弦式应变计，同时连接数据采集 系统对应力应变进行监测。数据采集系统设定自动采集并存储监测数据，采集 频率为1次/15分钟。本次监测所选用的JMZX-212HAT型弦式应变计自带温度传 感器，可以对全过程钢结构温度同步监测，直接掌握温度应力对网架的影响。 2) 结构变形监测 依据测点布置方案图在检测点表面贴激光耙片，采用全站仪首先对网架安 装完成后的初始相对位置进行定位测量。随后在网架顶升过程对同步顶升测点、 挠度变形测点进行实时监测。顶升过程实时监测，以监测数据指导顶升作业， 确保施工安全。顶升各阶段完成的施工节点稳定期观测频率为每天1~2次。 3) 顶升机支架变形监测 顶升机支架变形监测采用免标靶、免棱镜模式分别在支架顶部、中部、底部选 取参考点位进行空间坐标测量。通过坐标平面投影计算得出支架弯曲、倾斜变 形数据。监测频率为顶升机每增加2节观测1次。 5.3.5监测预警及监测数据通报 整个施工阶段监测数据以一周为周期汇总上报建设单位。 顶升阶段监测数据结果实时与顶升施工现场指挥人员共享。当结构变形、倾斜、 应变等相关参数达到预警值时，应立即暂停顶升作业。立即对网架结构立即采 取临时保护措施并分析偏差原因、消除隐患后方可继续顶升作业。 表5.4结构监测各项数据限值 序号 监测参数 预警值 设定依据 1 应力应变 55N/mm2 施工过程仿真分析结果 2 挠度变形、倾斜 20mm 施工过程仿真分析结果 3 平面位移 25mm GB 50205-2020 5.3.6安装完成后的三维测量 网架安装完成后进行整体三维测量，用以复核最终安装数据与设计数据的误差 值。 5.4危险源辨识与分析 危险源来源 重大危险源名称 潜在的危险因素 控制措施 汽车吊 起 重 纲 丝 线 磨 吊物坠落、伤人 每日检查，及时 92中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 损、短丝超标 更换丝绳 每日检查，及时 锁具不符合要求 吊物坠落、伤人 更换锁具 附墙装置不符合 按图纸、方案要 倒塌、伤人 要求 求施工 大风、雨雪浓雾 倒塌、伤人 禁止作业 等恶劣天气作业 加 强 教 育 、 检 违章作业 倒塌、伤人 查、杜绝违章 未达到“三级配 按要求实行“三 电、两级保护” 触电伤人 级配电、两级保 配 电 箱 、 开 关 要求 护” 箱、电器装置 安装合格的漏电 漏电保护器失灵 触电伤人 保护器 未接保护零线 触电伤人 接好保护零线 灯具金属外壳未 灯具金属外壳保 触电伤人 作保护接零 护接零 现场照明 手持照明灯具或 潮湿作业场所未 触电伤人 使用安全电压 使用安全电压 电线老化、破皮 更换线路、包好 触电伤人 未包扎 接头 配电线路 线路过道无保护 损坏线路、 设线路过道保护 电源导线绑扎在 电源导线严禁绑 触电伤人 金属架上 扎在金属架上 钢管、扣件材质 材质进场时严格 脚手架倾覆 不合格 验收 搭设时螺丝拧紧 扣件紧固力矩应 脚手架坍塌 力矩不够 符合要求 架体下部无扫地 按方案要求搭设 脚手架坍塌 杆 扫地杆 密目网未挂严 落物伤人 用密目网全封闭 脚手架 施工层及每隔 10 作业层未挂平网 坠落伤人 米应挂平网封闭 未设防护栏杆 坠落伤人 设防护栏杆 按方案要求设拉 拉结不坚固 脚手架倾覆 结点 剪刀撑设置不符 按方案要求设置 脚手架变形 合要求 剪刀撑 6.施工管理及作业人员配备和分工 6.1施工管理人员 6.1.1总包单位管理人员及岗位职责 93中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 职务 姓名 职责分工 项目经理 李士军 项目总指挥 执行经理 柳楠 项目现场验收 生产经理 严寒飞 项目现场全面负责、对外工作 技术总工 刘金龙 主持项目技术工作 商务经理 刘铁军 主持商务部业务 安全总监 詹洪越 现场料具等安全管理统筹管理 6.1.2安装单位施工现场管理架构 职 务 工 作 职 责 项目负责人 负责整个项目实施，保证工期、质量安全处于受控状态。 技术负责人 负责技术方案制定，确保方案的正确性，科学性和可行性。 落实安全责任制度，负责检查，监督现场人、机、物安全性、 安全负责人 可靠性，制止违章作业，消除可能存在的安全隐患。 生产负责人 负责现场的统一安排和现场指挥。 负责现场的吊装指挥；负责每日的工作安排，安全交底、工作 安拆负责人 记录，严格执行施工方案，制止任何违章作业。 6.2专职安全人员 单位 姓名 职务 岗位职责 负责督促检查起重设施安拆施工安全措施、 方案、技术交底的落实与安全设施验收工 作，参加起重设施安装、拆卸的检查验收， 詹洪越 安全总监 总包 确保施工过程中的安全生产，督促项目对各 类人员进行安全意识、安全知识和安全技术 单位 教育。 做好起重设施安全生产宣传教育工作，负责 安全教育培训和安全人员、特种作业人员的 孟凡宇 安全员 持证上岗管理，对现场安全生产状况进行全 面检查并作好记录。 落实安全责任制度，负责检查，监督现场 安全负责 安装 苏秦 人、机、物安全性、可靠性，制止违章作 人 单位 业，消除可能存在的安全隐患。 孔爱平 安全员 负责现场的统一安排和现场指挥。 94中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 负责现场的吊装指挥、顶升监控；负责每日 的工作安排，安全交底、工作记录，严格执 行施工方案，制止任何违章作业。 为精确控制钢网架顶升过程中保持平稳提升、避免出现结构失稳情况，根 据监测数据指导顶升操作。同时监测结构变形、偏移量保障结构安全。 6.3特种作业人员 序号 工种 姓名 证书编号 资质 1 吴晓凡 T131082199009272017 持证 焊工 2 杨军国 T51102219751005799X 持证 焊工 3 董万超 T150429198807201713 持证 焊工 4 李明光 T51102219660401681X 持证 焊工 5 张高月 T13223719710805081 持证 焊工 注：专职安全员必须持证上岗，特种作业人员必须经过培训，取得特种作 业操作资格证书后方可上岗。其他相关施工人员应掌握相应的专业知识和技能。 7验收要求 7.1验收标准 序号 验收标准 标准编号 1 《焊缝无损检测超声检测技术、检测等级和评定》 GB/T11345-2013 2 《空间网格结构技术规程》 JGJ7-2010 3 《钢结构工程施工规范》 GB50755-2012 4 《钢结构工程施工质量验收规范》 GB50205-2020 5 《钢结构焊接规范》 GB50661-2011 6 《建筑施工安全技术统一规范》 GB50870-2013 7 《建筑工程施工质量验收统一标准》 GB50300-2013 8 《建筑施工高处作业安全技术规范》 JGJ80-2016 9 《建筑施工安全检查标准》 JGJ59-2011 10 《危险性较大的分部分项工程安全管理规定》 建办质[2018]37号 7.2验收人员 7.2.1总承包单位和起重设施吊安装单位技术负责人或授权委派的专业技术人 员、项目负责人、项目技术负责人、专项施工方案编制人员、项目专职安全生 产管理人员及相关人员。 7.2.2监理单位项目总监理工程师及专业监理工程师。 7.2.3有关勘察、设计和监测单位项目技术负责人。 95中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 7.3验收程序 网架顶升就位卸载完成后，由项目经理组织验收，验收人员包括公司主管部门 和项目两级技术人员、项目安全、质量、施工人员，监理单位的总监和专业监 理工程师。验收合格，经施工单位项目技术负责人及项目总监理工程师签字后 方可进入后续工序的施工。 7.4验收内容 7.4.1螺栓球节点的高强螺栓应拧紧到位，不允许套筒接触面有肉眼可观察到 的缝隙。（拉杆连接套筒允许有少许松动） 7.4.2杆件不允许存在超过规定（L/1000）的弯曲。 7.4.4已安装网架零部件表面清洁，完整，不损伤，不凹陷,不错装,对号准确, 发现错装及时更换。 7.4.4钢网架结构安装完成后及屋面完成后分别测量其挠度值，且所测的挠度 值不应超过相设计值的 1.15 倍。 7.4.5现场拼装点位的验收 7.4.6油漆厚度和质量的验收。 7.4.7顶升设备的验收。 7.4.8顶升点位布置的验收。 7.4.9架体设备的验收。 7.4.10回顶钢支架点位布置的验收。 7.4.11每个阶段顶升的验收。 7.4.12操作脚手架平台验收。 7.4.13阶段性施工验收 7.4.14防火涂料原材及阶段性施工验收。 8施工应急预案 8.1应急组织机构及职责 8.1.1项目现场应急救援领导小组的组成 人员 职务 联系方式 李士军 组长 13810202514 柳楠 副组长 18210016300 严寒飞 抢险抢修组 18614097577 刘金龙 抢险抢修组 18210636300 詹洪越 技术支持组 18515697378 孟凡宇 技术支持组 15944832412 刘海基 通讯联络组 18774952635 孟豪 医疗救护组 13091727239 96中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 贾凤 医疗救护组 13141466524 王远卫 后勤保障组 13691078169 8.1.2安装单位应急救援领导小组成员的组成 组 长： 汤文俊 13567308342 副组长：苏秦 18019169516 通讯联络组 组长：戴凯波 18019169531 安全保卫组 组长：孔爱平 18019169507 救护组 组长：姜庚财 18610115785 事故调查组 组长：杜建伟 15215281989 善后组 组长：郭春风 13910560342 8.1.3应急救援组织的职责及分工 （1）组长职责： 1）决定是否存在或可能存在重大紧急事故，要求应急救援服务机构提供帮助并 实施场外应急计划，在不受事故影响的地方进行直接控制； 2）复查和评估事故（事件）可能发展的方向，确定其可能的发展过程； 3）指导设施的部分停工，并与领导小组成员的关键人员配合指挥现场人员撤离， 并确保任何伤害者都得到足够的重视； 4）与场外应急机构取得联系及对紧急情况的处理做出安排； 5）在场（设施）内实行交通管制，协助场外应急机构开展服务工作； 6）在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析和 处理。 （2）副组长职责： 1）评估事故的规模和发展态势，建立应急步骤，确保员工的人身安全，减少设 施和财产损失； 2）如有必要，在救援服务机构到来之前直接参与救护活动； 3）安排寻找受伤者及安排非重要人员撤离到集中地带； 4）设立与应急中心的通讯联络，为应急服务机构提供建议和信息。 （3）通讯联络组职责： 1）确保与最高管理者和外部联系畅通，内外信息反馈迅速； 2）保持通讯设施和设备处于良好状态； 3）负责应急过程中的记录与整理及对外联络。 （4）技术支持组职责： 1）提出抢险抢修及避免事故扩大的临时应急方案和措施； 2）指导抢险抢修组实施应急方案和措施； 3）修补实施中的应急方案和措施存在的缺陷； 4）绘制事故现场平面图，标明重点部位，向外部救援机构提供准确的抢险救援 信息资料。 （5）抢险抢修组职责： 1）实施抢险抢修的应急方案和措施，并不断加以改进； 2）寻找受伤者并移至安全地带； 3）在事故有可能扩大进行抢险抢修时，高度注意避免意外伤害； 97中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 4）抢险抢修或救援结束后，直接报告最高管理者并对结果进行复查和评估。 （6）医疗救治组职责： 1）在外部救援机构未到达前，对受伤者进行必要的抢救（如人工呼吸、包扎止 血、防止受伤部位受污染等）。 2）是重度受伤者优先得到外部救援机构的救护； 3）协助外部救援机构转送受害者之医疗机构，并指定人员护理伤者。 （7）后勤保障组职责： 1）保障系统内各组人员必须的救护、救护用品及生活用品物资的供给； 2）提供合格的抢险抢修或救援的物资及设备。 8.2应急事件及其应急措施 8.2.1恶劣天气处置措施 由于本工程的特殊性，为了把风险降到最低，必须切实做好天气的预报工作， 了解在顶升期间的天气状况，做好应变措施。整个顶升过程持续时间长，在此 期间必须保证无4级以上风力。在顶升前必须根据气象部门提供的天气预报， 确保在未来的3天内天气晴好，风力在4级以内，否则不得进行顶升； 如在顶升过程中遇到突发大风，大雨，断电等特殊情况，停止顶升作业，开启 液压安全锁。 8.2.2吊车事故应急预案 （1）如遇意外吊车发生倾翻时，在现场的项目管理人员要立即用对讲机向项目 经理汇报险情，项目经理立即召集项目应急小组其他成员，抢救、救护、防护 组成员携带着各自的抢险工具，赶赴出事现场。 （2）抢救组到达出事地点，在项目经理指挥下分头进行工作，首先抢救组一起 查明险情：确定是否还有危险源。如碰断的高、低压电线是否带电。吊车构件 其它构件是否有继续倒塌的危险。人员伤亡情况。 （3）防护组负责把出事地点附近的作业人员疏散到安全地带，并进行警戒不准 闲人靠近，对外注意礼貌用语。 （4）工地值班电工负责切断有危险的低压电气线路的电源。如果在夜间，接通 要的照明灯光。 （5）抢险组在排除继续倒塌或触电危险的情况下，立即救护伤员：边联系救护 车，边及时进行止血包扎，用担架将伤员抬到车上送往医院。 （6）对倾翻变形吊车的拆卸、修复工作应请吊车厂家来人指导下进行。 （7）吊车事故应急抢险完毕后，项目经理立即召集项目相关人员进行事故调查， 找出事故原因、责任人以及制订防止再次发生类似的整改措施。 8.2.3触电事故应急措施 （1）对于触电者的急救应分秒必争。发生呼吸、心跳停止的病人，病情都非常 危重，这时应一面进行抢救，一面紧急联系专业救护机构，就近送病人去医院 进一步治疗；在转送病人去医院途中，抢救工作不能中断。 （2）掉电闸，切断电源，然后施救。无法关断电源时，可以用木棒、竹杆等将 电线挑离触电者身体。如挑不开电线或其他致触电的带电电器，应用干的绳子 套住触电者拖离，使其脱离电流。救援者最好戴上橡皮手套，穿橡胶运动鞋等 切忌用手去拉触电者，不能因救人心切而忘了自身安全。 （3）若伤者神志清醒，呼吸心跳均自主，应让伤者就地平卧，严密观察，暂时 不要站立或走动，防止继发休克或心衰。 （4）伤者丧失意识时要立即叫救护车，并尝试唤醒伤者。呼吸停止，心搏存在 98中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 者，就地平卧解松衣扣，通畅气道，立即口对口人工呼吸。心搏停止，呼吸存 在者，应立即作胸外心脏按压。 （5）若发现其心跳呼吸已经停止，应立即进行口对口人工呼吸和胸外心脏按摩 等复苏措施（少数已证实被电死者除外），一般抢救时间不得少于 60～90分钟。 直到使触电者恢复呼吸、心跳，或确诊已无生还希望时为止 （6）处理电击伤时，应注意有无其他损伤。如触电后弹离电源或自高空跌下， 常并发颅脑外伤、血气胸、内脏破裂、四肢和骨盆骨折等。 （7）现场抢救中，不要随意移动伤员，若确需移动时，抢救中断时间不应超过 30秒。移动伤员或将其送医院，除应使伤员平躺在担架上并在背部垫以平硬阔 木板外，应继续抢救，心跳呼吸停止者要继续人工呼吸和胸外心脏按压，在医 院医务人员未接替前救治不能中止。 （8）对电灼伤的伤口或创面不要用油膏或不干净的敷料包敷，而用干净的敷料 包扎，或送医院后待医生处理。 8.2.4高空坠落、物体打击事故应急措施 （1）当施工现场发生高处坠落事故时，目击者应高声呼救，并拨打应急电话通 知项目经理，同时也要通知离出事地点最近的管理人员，离出事地点最近的管 理人员应迅速敢到出事地点，对事故情况迅速做出初步判断，除临时承担指挥 应急抢救外，应再一次电话通知项目经理及相关人员、现场救护员马上赶到出 事地点；电话通知时，应准确地说明事故地点、时间、受伤程度和人数。 （2）项目经理接到报告后应及时赶到现场或紧急授权应急小组其他领导负责救 援工作，并第一时间通知医务人员赶到现场进行救治；应急救援负责人应根据 高处坠落事故发生后，在999赶到前，现场医生要对当事者进行即使的必要治 疗，现场抢救的重点应放在对休克、骨折和出血等几种情形上。999赶到后， 要在999医生指导下尽快把伤者抬到救护车上。 （3）首先由现场医生观察伤者的受伤情况、部位、伤害性质，如伤员发生休克， 应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。 处于休克状态的伤员要让其安静、平卧、少动，并将下肢抬高约20度左右。 （4）如高处坠落者出现颅骨外伤，如伤者神志清醒，则先想办法止血；如处在 昏迷状态，则在止血的同时必须维持昏迷者的呼吸道通畅，要让昏迷者平卧， 面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生吼阻塞。 （5）如高处坠落者出现骨折，比如手骨骨折，不要盲目搬运伤者。应在骨折部 位用夹板把伤者位置临时固定，使断端不在移位或刺伤肌肉、神经或血管。固 定方法：以固定骨折处上下关节为原则，可就地取材，用木板、竹竿等，在无 材料情况下，上身可固定在身侧，下肢与无骨折的下肢缚在一起，然后再用硬 板担架搬运。 （6）发生脊椎受伤者，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布 条包扎后。搬运时，将伤者平卧放在硬板担架上，严禁只抬伤者的两肩与两腿 或单肩背运，避免受伤者脊椎移位、断裂造成截瘫或导致死亡，从而造成二次 伤害的发生。 （7）遇有创伤性出血的伤员，应迅速包扎止血，使伤员保持在头低脚高的卧位。 （8）发生物体打击事故后，发现事故发生人员首先高声呼喊，通知现场安全员， 安全员向项目有关部门报告或打急救电话抢救，同时通知生产负责人组织应急 小组进行可行的应急抢救，如现场包扎、止血等措施。防止受伤人员流血过多 造成死亡事故发生。预先成立的应急小组人员分工，各负其责，重伤人员由施 99中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 工队长协助送外抢救工作，相应人员迎接来救护的车辆，有程序的处理事故、 事件，最大限度的减少人员和财产损失。 8.2.5火灾事故应急措施 （1）紧急事故发生后，发现人应根据火情的大小立即报警。向内部报警时 报警人员应简述：出事地点、情况、报警人姓名；向外部报警时，报警人应详 细准确报告：出事地点、单位、电话、事态现状及报告人姓名、单位、地址、 电话；报警完毕报警人应到路口迎接消防车或急救人员的到来。 （2）在报警的同时切断电源，组织义务消防队按应急方案立即进行自救， 力争在火灾初起阶段，将火扑灭。若事态严重，难以控制和处理，应在自救的 同时向专业救援队求助。 （3）切断电源和可燃气体（液体）及物品的输送，防止事态扩大。 （4）在组织扑救的同时，组织人员疏散现场人员，清理易燃易爆、可燃材 料。如有物资仓库起火，应首先抢救化工危险及其它有毒、易爆物品，防止人 员伤害和污染环境。 （5）疏通事故发生现场的道路，保持消防通道的畅通，保证消防车辆通行 及救援工作顺利进行。消防车由消防机构统一指挥，火场根据需要调动义务消 防队及其他人员。 （6）在急救过程中，遇有威胁人身安全情况时，应首先确保人身安全，迅 速疏散人群至安全地带，以减少不必要的伤亡。设立警戒线，禁止无关人员进 入危险区域；组织脱离危险区域或场所后，再采取紧急措施；对因火灾事故造 成的人身伤害要及时进行抢救。密切配合专业救援队伍进行急救工作。 8.3应急准备 8.3.1技术准备 根据本工程起重设施施工的全过程，针对各环节的每一步骤，按照安全生产技 术规程和方案要求，对所有施工人员进行安全交底，要使全员对工作和安全注 意事项心中有数。 8.3.2物资准备 对进场需使用的所有机械设备、机具必须按照国家、地区规定要求进行核定和 检验，确保其牢固可靠、适用。 （1）主要应急机械设备储备 序号 材料、设备名称 单位 数量 规格、型号 备注 1 电焊机 台 2 BX500 2 发电机 台 1 200kw 3 面包车及小汽车 辆 各1 7座 （2）急救药品清单 100中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 序号 药品名称 单位 数量 用途 备注 1 医用酒精 瓶 1 消毒伤口 2 无菌纱布 包 2 包扎伤口 3 创可贴 个 20 止血护创 4 过氧化氢溶液 瓶 1 清洗伤口 5 脱脂棉签 包 5 清洗伤口 6 单阀门式呼吸罩 个 1 心肺复苏 7 止血带 个 2 用于止血 8 微型手电筒 个 1 照明 （3）紧急救援器材 1）医疗器材：担架、氧气袋、塑料袋、小药箱； 2）抢救工具：一般工地常备工具即基本满足使用； 3）照明器材：手电筒、应急灯36V 以下安全线路、灯具； 4）通讯器材：电话、手机、对讲机、报警器； 5）交通工具：工地常备一辆值班面包车，该车轮值班时不应跑长途； 6）灭火器材：灭火器日常按要求就位，紧急情况下集中使用。 8.3.3防护设施准备 对施工工作范围危险区进行警戒、设警戒线、挂安全警示牌，并安排专人看护 对需动火的作业，充分准备好干粉灭火器备用；对于光线弱的情况，备全照明 应急设备。 8.3.4应急知识培训 应急小组成员在项目安全教育时必须附带接受紧急救援培训。 培训内容：伤员急救常识、灭火器材使用常识、各类重大事故抢险常识等。务 必使应急小组成员在发生重大事故时能较熟练地履行抢救职责。 8.4应急响应 施工过程中施工现场或驻地发生无法预料的需要紧急抢救处理的危险时，应迅 速逐级上报，次序为现场、办公室、抢险领导小组、上级主管部门。由项目部 安监部收集、记录、整理紧急情况信息并向小组及时传递，由小组组长或副组 长主持紧急情况处理会议，协调、派遣和统一指挥所有车辆、设备、人员、物 资等实施紧急抢救和向上级汇报。 信息通讯： 李士军 电话：13810202514 鲍喜臣 电话：13716100540 白惠文 电话：13911248804 詹洪越 电话：18515697378 柳 楠 电话：18210016300 医院急救中心 52102063 火警 119 匪警110 101中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时抢救伤员和财 产，并由在现场的项目部最高级别负责人指挥，在 3分钟内电话通报到值班人 员，主要说明紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车 消防车或警力支援到现场实施抢救，如需可直接拨打120、110等求救电话。 现场存放药品及纱布、绷带、创可贴等常用止血物品，在紧急状态实施简单的 救援工作。同时根据项目所处地点到急救中心，线路图如下： 图5.10 急救线路图 9计算书 9.1网架顶升全过程仿真模拟分析 9.1.1 施工分析流程 由于网架顶升施工过程复杂，施工过程的安全性及结构自身的安全性至关重要 故对网架顶升施工过程进行计算机仿真分析。 选用通用有限元分析和设计软件 MIDAS /GEN对整个网架在顶升过程中的受力性 能进行分析，验算顶升过程中杆件强度、刚度、稳定性是否满足规范要求。 杆件替换的原则：在顶升过程中，保证所有杆件的应力比不超过0.9；当杆件 的应力比超过0.9时，对于腹杆采用角钢抱箍的做法来保证杆件的承载力及稳 定性，对于弦杆采用更换杆件规格的方式进行加强。通过计算分析可知，在顶 升过程中，最大杆件的应力比不超过0.9，因此，不需要进行网架杆件的替换。 102中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图9.1网架顶升模拟计算模型 表9.1 施工步骤 施工步骤 施工内容 103中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Stage 1 网架分区1拼装完成后，进行顶升； Stage 2 网架分区 1顶升一段距离后，分区 2及分区 3拼装完成，分区 1、2、3一起顶升； Stage 3 网架分区1/2/3顶升一段距离后，带分区4及分区5一起顶升； 104中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Stage 4 网架分区1/2/3/4/5再顶升一段距离后，带分区6及分区7一起 顶升； Stage 5 网架分区1~7再顶升一段距离后，带分区 8及分区9一起顶升， 并顶升到位； 105中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Stage 6 网架顶升到位，安装支座及支座周边杆件连接； Stage 7 顶升点卸载； 9.1.2施工模拟条件 （1）边界施加 1) 顶升计算时，仅约束各顶升点竖向位移，释放水平向位移约束；为了保证计 算的收敛性，计算中在顶升点处施加刚度很小的节点弹性支承； （2）荷载取值 106中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 1) 自重放大系数：考虑屋盖结构杆件自身的重量以及焊接球、螺栓球自重后经 测算取：自重系数1.3。 （3）荷载组合 顶升： 1）Comb1: 1.3*1.1*D，其中，1.3为重力荷载分项系数，考虑到网架结构的重 量统计较为准确；1.1为顶升施工动力系数；D为网架结构自重，已考虑自重放 大系数；用于强度及稳定应力验算； 2）Comb2: 1.0*D，用于变形验算。 9.1.3 顶升验算结果 下图给出了顶升过程中，网架在三个方向位移云图和杆件稳定应力比云图。 施 工 网架位移结果 步骤 阶 段 X方向变形图（dx=0.39mm） 1 Y方向变形图（dy=-0.27m） 107中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Z方向变形图（dz=-2.7mm） 阶 段 X方向变形图（dx=-3.95mm） 2 Y方向变形图（dy=-1.20mm） 108中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Z方向变形图（dz=-7.96mm） 阶 段 X方向变形图（dx=-4.49mm） 3 Y方向变形图（dy=-1.64mm） 109中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Z方向变形图（dz=-11.07mm） 阶 段 X方向变形图（dx=-4.68mm） 4 Y方向变形图（dy=-1.73mm） 110中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Z方向变形图（dz=-12.44mm） 阶 段 X方向变形图（dx=-4.88mm） 5 Y方向变形图（dy=-1.78mm） 111中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Z方向变形图（dz=-25.21mm） 阶 段 X方向变形图（dx=-4.88mm） 6 Y方向变形图（dy=-1.78mm） 112中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Z方向变形图（dz=-25.24mm） 阶 段 7 X方向变形图（dx=-3.54mm） （ 卸 载） 113中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Y方向变形图（dx=-5.39mm） Z方向变形图（dx=-22.41mm） 一 次 成 型 状 态 （ 设 计 态） Z方向变形图（dz=-15.2mm） 施 工 网架杆件应力 步骤 114中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 阶 段 1 ： 顶 升 阶段 （ 1. 0 恒 载） 杆件应力云图，最大值38/-38 阶 段 2 ： 顶 升 阶段 （ 1. 0 恒 载） 杆件应力云图，最大值44/-56 阶 段 4 ： 卸 载 完 成 阶 段 （ 1. 0 恒 载） 杆件应力云图，最大值55/-37 115中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 一 次 成 型 阶段 （ 设 计 态） （ 1. 0 恒 载） 杆件应力云图，最大值31/-33 阶 段 7 ： 卸 载 完 成 阶 段 （ 1. 43 恒 载 ） 杆 件 应 力 比 杆件应力比，最大值0.31 网架顶升完毕、后补杆件安装完成、顶升架卸载后结构竖向挠度最大值 22.41mm，比一次成型最大挠度15.2变形仅大了7.21mm，出现在网架跨中部位； 结构水平向的最大变形值为5.39mm；以上变形值均能满足施工的要求。 杆件最大应力比0.31，应力比小于0.9。杆件处于低应力状态，满足要求。 9.2回顶架计算书 9.2.1设计依据 本工程按照如下规范、规程进行设计: 1、《荷载规范》:《建筑结构荷载规范》GB 50009 - 2012 2、《混凝土规范》或《混规》:《混凝土结构设计规范》GB 50010 - 2010 3、《抗震规范》或《抗规》:《建筑抗震设计规范》GB 50011 - 2010 4、《高规》:《高层建筑混凝土结构技术规程》JGJ 3 - 2010 5、《人防规范》:《人民防空地下室设计规范》GB 50038 - 2005 6、《钢结构规范》:《钢结构设计标准》GB 50017 - 2017 7、《高钢规》:《高层民用建筑钢结构技术规程》JGJ 99 - 2015 8、《门刚规程》:《门式刚架轻型房屋钢结构技术规程》GB51022-2015 9、《冷弯薄壁型钢规范》:《冷弯薄壁型钢结构技术规范》GB 50018 - 2002 10、《异形柱规程》:《混凝土异形柱结构技术规程》JGJ 149 – 2017 11、《组合规范》:《组合结构设计规范》JGJ 138 – 2016 116中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 12、《抗震加固规程》:《建筑抗震加固技术规程》JGJ 116 - 2009 13、《加固规范》:《混凝土结构加固设计规范》GB 50367 - 2013 14、《钢骨规程》:《钢骨混凝土结构技术规程》YB 9082 - 2006 15、《钢管规范》:《钢管混凝土结构技术规范》GB 50936 - 2014 16、《叠合柱规程》:《钢管混凝土叠合柱结构技术规程》CECS 188:2005 17、《矩形钢管规程》:《矩形钢管混凝土结构技术规程》CECS 159 : 2004 18、《空心楼盖规程》:《现浇混凝土空心楼盖结构技术规程》CECS 175 : 2004 19、《鉴定标准》:《建筑抗震鉴定标准》GB 50023 - 2009 9.2.2设计参数 表9.2结构总体信息 序号 项目 信息 序号 项目 信息 框架结 嵌固端所在层号(层 1 结构体系 2 0 构 顶嵌固) 与基础相连构件最 3 结构材料信息 钢结构 4 0.000 大底标高(m) 5 结构所在地区 全国 6 裙房层数 0 7 地下室层数 0 8 转换层所在层号 0 9 加强层所在层号 0 10 是否计算人防荷载 否 施工模 是否考虑预应力等 11 恒活荷载计算信息 12 否 拟一 效荷载工况 一般计 是否生成传给基础 13 风荷载计算信息 14 否 算方式 的刚度 竖向荷载砼墙轴向 上部结构计算考虑 15 刚度考虑徐变收缩 否 16 否 基础结构 影响 计算水 是否生成绘等值线 17 地震作用计算信息 平地震 18 否 用数据 作用 19 是否计算吊车荷载 否 20 是否计算温度荷载 否 施工模拟加载层步 21 1 长 表9.3计算控制信息 序号 项目 信息 序号 项目 信息 水平力与整体坐标夹 1 0.00 2 连梁刚度折减系数(风) 1.00 角(°) 梁刚度放大系数按 连梁按墙元计算控制跨 3 2010《混凝土规范》 否 4 4.00 高比 取值 普通梁连梁砼等级默认 5 中梁刚度放大系数 1.00 6 是 同墙 墙元细分最大控制长度 7 梁刚度放大系数上限 2.00 8 1.00 (m) 边梁刚度放大系数上 板元细分最大控制长度 9 1.50 10 1.00 限 (m) 11 连梁刚度折减系数 0.70 12 短墙肢自动加密 是 117中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 (地震) 经典膜 平面 13 膜单元类型 元 14 弹性楼板荷载计算方式 导荷 (QA4) 15 考虑梁端刚域 否 16 是否自动划分多塔 否 17 考虑柱端刚域 否 18 计算现浇空心板 否 墙梁跨中节点作为刚 增加计算连梁刚度不折 19 是 20 否 性楼板从节点 减模型下的地震位移 结构计算时考虑楼梯 22 梁墙自重扣除与柱重叠 21 否 否 刚度 部分 23 24 楼板自重扣除与梁墙重 梁与弹性板变形协调 是 否 叠部分 25 弹性板与梁协调时考 26 否 是否输出节点位移 否 虑梁向下相对偏移 27 不采用 28 强制刚 地震内力按全楼弹性板 刚性楼板假定 否 性楼板 6计算 假定 29 地下室楼板强制采用 30 否 求解器设定内存 0 刚性楼板假定 31 自动计算现浇板自重 是 32 是否考虑 P-Delt 效应 否 33 进行屈曲分析 否 表9.4风荷载信息 序号 项目 信息 序号 项目 信息 使用直接指定的风 1 否 2 考虑扭转风振 否 洞试验结果 GB50009- 3 执行规范 4 自动计算结构宽深 是 2012 风荷载体型系数分段 5 地面粗糙程度 C 6 1 数 修正后的基本风压 7 0.45 8 第一段 (kN/m2) 风荷载计算用阻尼 9 5.0 10 最高层号 3 比(%) 结构X向基本周期 11 0.20 12 X迎风 0.80 (s) 结构Y向基本周期 -0.5 13 0.20 14 X背风 (s) 0 承载力设计时风荷 15 1.0 16 X侧风 0.00 载效应放大系数 用于舒适度验算的 17 0.10 18 X挡风 1.00 风压(kN/m2) 用于舒适度验算的 19 2.0 20 Y迎风 0.80 结构阻尼比(%) 22 -0.5 21 考虑顺风向风振 是 Y背风 0 23 多方向风角度 24 Y侧风 0.00 118中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 25 考虑横向风振 否 26 Y挡风 1.00 表9.5地震信息 序号 项目 信息 序号 项目 信息 1 设计地震分组 二 2 钢材阻尼比(%) 2.000 按地震动区划图 3 否 4 混凝土阻尼比(%) 5.000 GB18306-2015计算 6 5 设防烈度 6 型钢混凝土阻尼比(%) 5.000 (0.05g) 7 场地类别 Ⅰ1 8 是否考虑偶然偏心 否 减震隔震附加阻尼比 强制 9 特征周期(s) 0.30 10 算法 解耦 11 周期折减系数 1.00 12 最大附加阻尼比 0.25 WYD- 调整后的水平向减震 13 特征值分析类型 14 1.00 RITZ 系数(β/ψ) 连接单元的有效刚度 用户定 15 振型数确定方式 16 和阻尼自动采用直接 否 义 积分法时程计算结果 是否考虑双向地震扭 17 用户定义振型数 9 18 否 转效应 按主振型确定地震内 自动计算最不利地震 19 否 20 否 力符号 方向的作用 22 斜交抗侧力构件方向 21 砼框架抗震等级 非抗震 0 的附加地震数 23 24 活荷载重力荷载代表 剪力墙抗震等级 非抗震 0.50 值组合系数 25 钢框架抗震等级 非抗震 26 地震影响系数最大值 0.040 27 抗震构造措施的抗震 28 罕遇地震影响系数最 不改变 0.280 等级 大值 29 框支剪力墙结构底部 30 地震计算时不考虑地 加强区剪力墙抗震等 是 否 下室以下的结构质量 级自动提高一级 31 地下一层以下抗震构 32 使用自定义地震影响 造措施抗震等级逐层 是 否 系数曲线 降级及抗震措施4级 33 按材料 34 全楼 阻尼比确定方法 地震作用放大方法 区分 统一 35 是否考虑性能设计 否 36 全楼地震力放大系数 1.00 表9.6设计信息 序号 项目 信息 序号 项目 信息 是否按抗震规范 剪力墙端柱的面外剪 1 5.2.5调整楼层地 是 2 0 力统计到框架部分 震力 是否扭转效应明 3 否 4 实配钢筋超配系数 1.15 显 是否自动计算动 5 否 6 框支柱调整上限 5.00 位移比例系数 7 第一平动周期方 0.50 8 按层刚度比判断薄弱 高规 119中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 和抗 向动位移比例 层方法 规从 （0~1） 严 第二平动周期方 底部嵌固楼层刚度比 9 向动位移比例 0.50 10 否 执行《高规》3.5.2-2 （0~1） 自动对层间受剪承载 与柱相连的框架 11 否 12 力突变形成的薄弱层 否 梁端M、V不调整 放大调整 自动根据层间受剪承 是否用户指定 13 否 14 载力比值调整配筋至 否 0.2V0调整系数 非薄弱 Min(0.20*Vo, 是否转换层指定为薄 15 0.2V0调整规则 16 是 1.50*Vfmax) 弱层 0.2V0调整时楼层 17 0.20 18 指定薄弱层层号 0 剪力最小倍数 0.2V0调整时各层 薄弱层地震内力放大 19 框架剪力最大值 1.50 20 1.25 系数 的倍数 21 0.2V0调整分段数 0 22 梁端负弯矩调幅系数 0.85 23 24 框架梁调幅后不小于 0.2V0调整上限 2.00 简支梁跨中弯矩的倍 0.50 数 25 26 非框架梁调幅后不小 考虑双向地震时 先考虑双向地 于简支梁跨中弯矩的 0.33 内力调整方式 震再调整 倍数 27 按竖向构件内力 28 否 梁扭矩折减系数 0.40 统计层地震剪力 29 位移角小于此值 30 支撑临界角(度) (与 时，位移比设置 0.00020 竖轴夹角小于此值的 20 为1 支撑将按柱考虑) 31 剪力墙承担全部 否 地震剪力 表9.7 活荷载信息 序号 项目 信息 序号 项目 信息 柱、墙活荷载是否 考虑活荷不利布置的最 1 否 2 0 折减 高层号 3 楼面梁活荷载折减 不折减 4 梁活荷载内力放大系数 1.00 表9.8构件设计信息 序号 项目 信息 序号 项目 信息 不计算地震作用时按 单偏 1 柱配筋计算原则 2 重力荷载代表值计算 否 压 柱轴压比 框架柱的轴压比限值 3 连梁按对称配筋设计 否 4 否 按框架结构采用 抗震设计的框架梁端 5 是 6 梁保护层厚度(mm) 20 配筋考虑受压钢筋 120中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 矩形混凝土梁按T形 7 否 8 柱保护层厚度(mm) 20 梁配筋 剪力墙构造边缘构件 按简化方法计算柱剪 9 是 10 的设计执行高规 否 跨比（Hn/2h0） 7.2.16-4 墙柱配筋设计考虑端 底部加强区全部设为 11 否 12 否 柱 约束边缘构件 墙柱配筋设计考虑翼 归入阴影区的λ/2区 13 否 14 否 缘墙 最大长度 与剪力墙面外相连的 面外梁下生成暗柱边 15 是 16 是 梁按框架梁设计 缘构件 验算一级抗震墙施工 边缘构件合并距离 17 是 18 300 缝 (mm) 梁压弯设计控制轴压 短肢边缘构件合并距 19 0.40 20 600 比 离(mm) 梁端配筋内力取值位 22 边缘构件尺寸取整模 21 置(0-节点，1-支座 0.00 10 数(mm) 边) 23 24 《高 规》 钢构件截面净毛面积 构造边缘构件尺寸设 JGJ3- 0.85 比 计依据 2010 第 7.2.16 条 25 X向钢柱计算长度是 26 约束边缘构件尺寸依 否 否 否按有侧移计算 据《广东高规》设计 27 Y向钢柱计算长度是 28 按边缘构件轮廓计算 否 是 否按有侧移计算 配筋 29 按《钢规》5.3.3-2 30 组合梁施工荷载 否 1.50 自动判断强弱支撑 (kN/m2) 31 32 《组合 结构设 执行门规GB51022附 型钢混凝土构件设计 计规 否 录A.0.8 依据 范》 JGJ138- 2016 33 按宽厚比等级控制局 34 执行《高钢规》 是 是 部稳定 JGJ99-2015 35 36 按叠合柱设计的叠合 截面宽厚比等级 S3 0.00 比 37 支撑杆件截面宽厚比 38 执行《钢结构设计标 S3 是 等级 准》(GB50017-2017) 表9.9 包络设计 序号 项目 信息 序号 项目 信息 是否分塔与整体分 是否与其它模型进行 1 否 2 否 别计算，并取大 包络取大 3 自动取框架和框架-抗震墙模型计算大值 否 121中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 表9.10 材料信息 序号 项目 信息 序号 项目 信息 墙水平分布筋最大间 1 混凝土容重(kN/m3) 25.00 2 200 距(mm) 墙竖向分布筋最小配 3 砌体容重(kN/m3) 22.00 4 0.30 筋率(%) 墙最小水平分布筋配 5 钢材容重(kN/m3) 78.00 6 0.20 筋率(%) 结构底部单独指定墙 轻骨料混凝土容重 7 18.50 8 竖向分布筋配筋率的 无 (kN/m3) 层号 结构底部需要单独指 轻骨料混凝土密度 9 1800 10 定的墙竖向分布配筋 0.60 等级 率 11 梁箍筋间距(mm) 100 12 柱箍筋间距(mm) 100 表9.11 钢筋强度 序号 项目 信息 序号 项目 信息 HPB300钢筋强度设 HRB400钢筋强度设计 1 270 2 360 计值(N/mm2) 值(N/mm2) HRB335钢筋强度设 3 300 计值(N/mm2) 表9.12 地下室信息 序号 项目 信息 序号 项目 信息 土的水平抗力系数 1 10.00 2 室外地平标高(m) -0.35 的比例系数(MN/m4) 扣除地面以下几层 -20.0 3 0 4 地下水位标高(m) 回填土约束 0 外墙分布筋保护层 室外地面附加荷载 5 35 6 0.00 厚度(mm) (kN/m2) 7 回填土容重(kN/m3) 18.00 8 基础水工况组合方式 叠加 按反应位移法计算地 9 回填土侧压力系数 0.50 10 否 下结构的地震作用 表9.13荷载组合 序号 项目 信息 序号 项目 信息 考虑结构设计使用年 1 结构重要性系数 1.00 2 1.00 限的活荷载调整系数 3 恒载分项系数 1.30 4 风荷载分项系数 1.50 5 活载分项系数 1.50 6 风荷载组合值系数 0.60 7 活荷载组合值系数 0.70 8 风荷载频遇值系数 0.40 风荷载是否参与地震 9 活荷载频遇值系数 0.60 10 否 组合 活荷载准永久值系 11 0.50 12 水平地震力分项系数 1.30 数 第3章 结构基本信息 3.1 楼层属性 表3-1 楼层属性 122中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 层号 塔号 属性 3 1 标准层2 2 1 标准层3 1 1 标准层1 3.2 塔属性 表3-2 塔属性 塔号 属性 值 结构体系 框架结构 结构X向基本周期(s) 0.20 结构Y向基本周期(s) 0.20 水平风荷载体型分段数 1 分段号 1 最高层号 3 1 挡风系数 1.00 迎风面系数 0.80 背风面系数 -0.50 侧风面系数 0.00 0.2V0调整分段数 0 0.2V0调整时楼层剪力最小倍数 0.20 0.2V0调整时各层框架剪力最大值的倍数 1.50 3.3 构件统计 表3-3 各层构件数量、构件材料和层高(单位：m) 层号 塔号 梁数 柱数 支撑数 墙数 层高 累计高度 3 1 8 4 8 0 2.675 5.800 2 1 4 4 8 0 2.675 3.125 1 1 4 4 0 0 0.450 0.450 表3-4 保护层(单位：mm) 层号 塔号 梁保护层 柱保护层 墙保护层 3 1 20 20 0 2 1 20 20 0 1 1 20 20 0 表3-5 钢构件 层号 塔号 梁数(钢号) 柱数(钢号) 支撑数(钢号) 3 1 8(0) 4(0) 8(235) 2 1 4(0) 4(0) 8(235) 1 1 4(0) 4(0) 0(0) 3.4 楼层质量 表3-6 各层质心坐标(单位：m) 层号 塔号 质心X 质心Y 质心Z 3 1 2.763 1.842 5.800 2 1 2.763 1.842 3.125 1 1 2.763 1.842 0.450 根据《高规》3.5.6条的规定，楼层质量沿高度宜均匀分布，楼层质量不宜大 于相邻下部楼层的1.5倍。 123中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 由下表可见，该结构不满足规范要求，不满足的楼层有：3、2。 表3-7 各层质量和层质量比 恒载质 活载质 活载质量 附 加 质 比值判 层号 塔号 质量比 量(t) 量(t) (不折减)(t) 量 (t) 断 3 1 2.0 5.6 11.3 0.0 4.15 不满足 2 1 1.8 0.0 0.0 0.0 4.70 不满足 1 1 0.4 0.0 0.0 0.0 1.00 满足 合计 - 4.2 5.6 11.3 0.0 恒载总质量(t)：4.226 活载总质量(t)：5.625 附加总质量(t)：0.000 结构总质量(t)：9.851 恒载产生的总质量包括结构自重和外加恒载 活载质量 = 活荷载重力荷载代表值系数*活载等效质量 总质量 = 恒载质量+活载质量+附加质量 图3-1 恒载,活载,层质量分布曲线(塔 1) 图3-2 质量比分布曲线(塔 1) 3.5 楼层尺寸、单位质量 表3-8 各楼层等效尺寸(单位:m,m**2) 层 塔 等效宽 等效高 最大宽 最小宽 面积 形心X 形心Y 号 号 B H BMAX BMIN 3 1 0.00 2.76 1.84 2.00 2.00 2.00 2.00 2 1 0.00 2.76 1.84 2.00 2.00 2.00 2.00 1 1 0.00 2.76 1.84 2.00 2.00 2.00 2.00 单位面积质量: g[i] 单位面积质量比: max(g[i]/g[i-1],g[i]/g[i+1]) 124中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 表3-9 各楼层质量、单位面积质量分布(单位:kg/m**2) 层号 塔号 楼层质量 单位面积质量 单位面积质量比 3 1 7.62E+003 0.00 1.00 2 1 1.84E+003 0.00 1.00 1 1 3.91E+002 0.00 1.00 3.6 软件版本 软件版本：3.0.2 第4章 周期、振型 4.1 振型基本计算结果 表4-1 考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数 振型号 周期 转角 平动系数(X+Y) 扭转系数(Z) 1 0.0651 90.00 1.00(0.00+1.00) -0.00 2 0.0651 -0.00 1.00(1.00+0.00) 0.00 3 0.0449 0.00 0.00(0.00+0.00) 1.00 4 0.0130 0.00 1.00(0.50+0.50) 0.00 5 0.0117 90.00 1.00(0.02+0.98) -0.00 6 0.0117 -0.00 1.00(0.98+0.02) 0.00 7 0.0108 0.00 0.00(0.00+0.00) 1.00 8 0.0101 0.00 1.00(0.50+0.50) 0.00 9 0.0097 90.00 1.00(0.69+0.31) 0.00 表4-2 质量系数 振 型 X 向平动质量系数% Y 向平动质量 系数 % Z 向扭转质量系数% 号 (sum) (sum) (sum) 1 0.00%(0.00%) 91.45%(91.45%) 0.00%(0.00%) 2 91.45%(91.45%) 0.00%(91.45%) 0.00%(0.00%) 3 0.00%(91.45%) 0.00%(91.45%) 0.00%(0.00%) 4 0.00%(91.45%) 0.00%(91.45%) 0.00%(0.00%) 5 0.00%(91.45%) 5.48%(96.93%) 0.00%(0.00%) 6 5.48%(96.93%) 0.00%(96.93%) 0.00%(0.00%) 7 0.00%(96.93%) 0.00%(96.93%) 0.00%(0.00%) 8 0.00%(96.93%) 0.00%(96.93%) 0.00%(0.00%) 9 0.00%(96.93%) 0.10%(97.04%) 0.00%(0.00%) (Z向扭转质量系数只在强制刚性板下有意义，对于非强制刚性板下的计算结果 仅供参考) 根据《高规》5.1.13条,各振型的参与质量之和不应小于总质量的90%。 X向平动振型参与质量系数总计: 96.93% Y向平动振型参与质量系数总计: 97.04% 第1扭转周期(0.0449)/第1平动周期(0.0651) = 0.69 地震作用最大的方向 = 90.000° 4.2 振型阻尼比 表4-3 振型阻尼比 振型号 阻尼比 1-9 0.02 4.3 X、Y向地震单振型楼层反应力 125中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 4.3.1 仅考虑 X 向地震作用时的地震力 F-x-x : X 方向的耦联地震力在 X 方向的分量 F-x-y : X 方向的耦联地震力在 Y 方向的分量 F-x-t : X 方向的耦联地震力的扭矩 表4-4 振型 1 的地震力 层号 塔号 F-x-x(kN) F-x-y(kN) F-x-t(kN-m) 3 1 0.00 0.00 0.00 2 1 0.00 0.00 0.00 1 1 0.00 0.00 0.00 表4-5 振型 2 的地震力 层号 塔号 F-x-x(kN) F-x-y(kN) F-x-t(kN-m) 3 1 3.17 -0.00 -0.00 2 1 0.36 -0.00 -0.00 1 1 0.01 -0.00 -0.00 表4-6 振型 3 的地震力 层号 塔号 F-x-x(kN) F-x-y(kN) F-x-t(kN-m) 3 1 0.00 0.00 -0.00 2 1 0.00 0.00 -0.00 1 1 0.00 0.00 -0.00 表4-7 振型 4 的地震力 层号 塔号 F-x-x(kN) F-x-y (kN) F-x-t(kN-m) 3 1 -0.00 -0.00 0.00 2 1 0.00 0.00 0.00 1 1 0.00 0.00 0.00 表4-8 振型 5 的地震力 层号 塔号 F-x-x(kN) F-x-y(kN) F-x-t(kN-m) 3 1 -0.00 -0.00 -0.00 2 1 0.00 0.00 -0.00 1 1 0.00 0.00 -0.00 表4-9 振型 6 的地震力 层号 塔号 F-x-x(kN) F-x-y(kN) F-x-t(kN-m) 3 1 -0.10 0.00 0.00 2 1 0.21 -0.00 0.00 1 1 0.01 -0.00 0.00 表4-10 振型 7 的地震力 层号 塔号 F-x-x(kN) F-x-y(kN) F-x-t(kN-m) 3 1 -0.00 -0.00 -0.00 2 1 0.00 0.00 -0.00 1 1 0.00 0.00 -0.00 表4-11 振型 8 的地震力 层号 塔号 F-x-x(kN) F-x-y(kN) F-x-t(kN-m) 3 1 -0.00 0.00 -0.00 2 1 0.00 -0.00 -0.00 1 1 0.00 -0.00 -0.00 126中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 表4-12 振型 9 的地震力 层号 塔号 F-x-x(kN) F-x-y(kN) F-x-t(kN-m) 3 1 -0.00 -0.00 -0.00 2 1 0.00 0.00 -0.00 1 1 0.00 0.00 -0.00 4.3.2 仅考虑 Y 向地震作用时的地震力 F-y-x : Y 方向的耦联地震力在 X 方向的分量 F-y-y : Y 方向的耦联地震力在 Y 方向的分量 F-y-t : Y 方向的耦联地震力的扭矩 表4-13 振型 1 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 0.00 3.17 0.00 2 1 0.00 0.36 0.00 1 1 0.00 0.01 0.00 表4-14 振型 2 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 -0.00 0.00 0.00 2 1 -0.00 0.00 0.00 1 1 -0.00 0.00 0.00 表4-15 振型 3 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 0.00 0.00 -0.00 2 1 0.00 0.00 -0.00 1 1 0.00 0.00 -0.00 表4-16 振型 4 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 -0.00 -0.00 0.00 2 1 0.00 0.00 0.00 1 1 0.00 0.00 0.00 表4-17 振型 5 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 -0.00 -0.10 -0.00 2 1 0.00 0.21 -0.00 1 1 0.00 0.01 -0.00 表4-18 振型 6 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 0.00 -0.00 -0.00 2 1 -0.00 0.00 -0.00 1 1 -0.00 0.00 -0.00 表4-19 振型 7 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 -0.00 -0.00 -0.00 2 1 0.00 0.00 -0.00 1 1 0.00 0.00 -0.00 127中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 表4-20 振型 8 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 0.00 -0.00 0.00 2 1 -0.00 0.00 0.00 1 1 -0.00 0.00 0.00 表4-21 振型 9 的地震力 层号 塔号 F-y-x(kN) F-y-y(kN) F-y-t(kN-m) 3 1 -0.00 -0.00 -0.00 2 1 0.00 0.00 -0.00 1 1 0.00 0.00 -0.00 4.4 X、Y向地震单振型楼层剪力 表4-22 各振型作用下X向地震X剪力、Y向地震Y剪力（单位：kN） 层号 塔号 振型号 X剪力 Y剪力 1 0.00 3.54 2 3.54 0.00 3 0.00 0.00 4 0.00 0.00 1 1 5 0.00 0.12 6 0.12 0.00 7 0.00 0.00 8 0.00 0.00 9 0.00 0.00 4.5 X、Y向地震CQC组合后结果 各层 X 方向的作用力(CQC) Fx(kN): X 向地震作用下结构的地震反应力 Vx(kN): X 向地震作用下结构的楼层剪力 Mx(kN-m): X 向地震作用下结构的弯矩 sFx(kN): 静力法 X 向的地震力 抗震规范(5.2.5)条要求的X向楼层最小剪重比 = 0.80% 由下表可见，X向地震剪重比符合要求。 表4-23 各层 X 方向的作用力(CQC) 层号 塔号 Fx Vx(分塔剪重比) Mx sFx 3 1 3.18 3.18(4.164%) 8.49 2.90 2 1 0.42 3.54(3.737%) 17.94 0.38 1 1 0.01 3.54(3.597%) 19.53 0.01 各层 Y 方向的作用力(CQC) Fy(kN): Y 向地震作用下结构的地震反应力 Vy(kN): Y 向地震作用下结构的楼层剪力 My(kN-m): Y 向地震作用下结构的弯矩 sFy(kN): 静力法 Y 向的地震力 抗震规范(5.2.5)条要求的Y向楼层最小剪重比 = 0.80% 由下表可见，Y向地震剪重比符合要求。 表4-24 各层 Y 方向的作用力(CQC) 128中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 层 塔 Vy(分塔剪重 Fy My sFy 号 号 比) 3.18(4.164% 3 1 3.18 8.49 2.90 ) 3.54(3.737% 2 1 0.42 17.94 0.38 ) 3.54(3.597% 1 1 0.01 19.53 0.01 ) 图4-1 地震各工况剪重比简图(塔 1) 第5章 楼层风荷载、地震作用统计结果 5.1 风荷载信息 风压单位： kN/m2 本层风荷、楼层剪力单位： kN 楼层弯矩单位： kN.m 表5-1 风荷载信息 X方向 Y方向 层号 塔号 风荷载 剪力 倾覆弯矩 风荷载 剪力 倾覆弯矩 3 1 3.7 3.7 9.9 3.7 3.7 9.9 2 1 3.0 6.7 27.7 3.0 6.7 27.7 1 1 0.4 7.0 30.9 0.4 7.0 30.9 图5-1 风荷载楼层剪力简图(塔 1) 129中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图5-2 风荷载楼层弯矩简图(塔 1) 5.2 风荷载下框架剪力统计 表5-2 X 向框架柱、剪力墙风剪力及百分比(单位：kN) 层号 塔号 柱剪力 墙剪力 总剪力 柱剪力百分比 墙剪力百分比 3 1 0.1 0.0 3.7 3.55% 0.00% 2 1 0.3 0.0 6.7 5.04% 0.00% 1 1 7.0 0.0 7.0 100.00% 0.00% 表5-3 Y 向框架柱、剪力墙风剪力及百分比(单位：kN) 层号 塔号 柱剪力 墙剪力 总剪力 柱剪力百分比 墙剪力百分比 3 1 0.1 0.0 3.7 3.55% 0.00% 2 1 0.3 0.0 6.7 5.04% 0.00% 1 1 7.0 0.0 7.0 100.00% 0.00% 5.3 风荷载下框架倾覆弯矩统计(抗规方式) 表5-4 X 向框架柱风倾覆弯矩及百分比(单位：kN.m) 层号 塔号 柱弯矩 总弯矩 柱弯矩百分比 3 1 0.4 9.9 3.55% 2 1 1.2 27.7 4.51% 1 1 4.4 30.9 14.30% 表5-5 Y 向框架柱风倾覆弯矩及百分比(单位：kN.m) 层号 塔号 柱弯矩 总弯矩 柱弯矩百分比 3 1 0.4 9.9 3.55% 2 1 1.2 27.7 4.51% 1 1 4.4 30.9 14.30% 5.4 风荷载外力、层剪力、倾覆弯矩统计 风荷载外力、层剪力单位： kN 倾覆弯矩单位： kN.m 表5-6 +WX 方向风荷载外力、层剪力、倾覆弯矩统计 层号 塔号 层外力F 层剪力V 倾覆弯矩M 3 1 3.7 3.7 9.9 2 1 3.0 6.7 27.7 1 1 0.4 7.0 30.9 表5-7 -WX 方向风荷载外力、层剪力、倾覆弯矩统计 层号 塔号 层外力F 层剪力V 倾覆弯矩M 3 1 -3.7 -3.7 -9.9 2 1 -3.0 -6.7 -27.7 130中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 层号 塔号 层外力F 层剪力V 倾覆弯矩M 1 1 -0.4 -7.0 -30.9 表5-8 +WY 方向风荷载外力、层剪力、倾覆弯矩统计 层号 塔号 层外力F 层剪力V 倾覆弯矩M 3 1 3.7 3.7 9.9 2 1 3.0 6.7 27.7 1 1 0.4 7.0 30.9 表5-9 -WY 方向风荷载外力、层剪力、倾覆弯矩统计 层号 塔号 层外力F 层剪力V 倾覆弯矩M 3 1 -3.7 -3.7 -9.9 2 1 -3.0 -6.7 -27.7 1 1 -0.4 -7.0 -30.9 5.5 规定水平力 表5-10 各层各塔的规定水平力 层号 塔号 X向(kN) Y向(kN) 3 1 3.2 3.2 2 1 0.4 0.4 1 1 0.0 0.0 5.6 规定水平力下倾覆弯矩统计(抗规方式) 表5-11 X 向框架柱、短肢墙地震倾覆弯矩(单位：kN.m)及百分比(抗规方式) 层号 塔号 框架柱 短肢墙 普通墙 合计 3 1 0.4(5.2%) 0.0(0.0%) 0.0(0.0%) 8.5 2 1 0.8(4.7%) 0.0(0.0%) 0.0(0.0%) 17.9 1 1 2.4(12.5%) 0.0(0.0%) 0.0(0.0%) 19.5 表5-12 Y 向框架柱、短肢墙地震倾覆弯矩(单位：kN.m)及百分比(抗规方式) 塔 层号 框架柱 短肢墙 普通墙 合计 号 3 1 0.4(5.2%) 0.0(0.0%) 0.0(0.0%) 8.5 2 1 0.8(4.7%) 0.0(0.0%) 0.0(0.0%) 17.9 1 1 2.4(12.5%) 0.0(0.0%) 0.0(0.0%) 19.5 图5-3 X静震下倾覆力矩简图(塔 1) 131中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图5-4 Y静震下倾覆力矩简图(塔 1) 5.7 规定水平力下倾覆弯矩统计(轴力方式) 表5-13 X 向框架柱、短肢墙地震倾覆弯矩(单位：kN.m)及百分比(轴力方式) 塔 层号 框架柱 短肢墙 普通墙 其它 合计 号 0.0(0.0% 3 1 4.2(48.9%) 0.0(0.0%) 4.3(51.1%) 8.5 ) 0.0(0.0% 2 1 12.0(66.9%) 0.0(0.0%) 5.9(33.1%) 17.9 ) 19.5(100.0% 0.0(0.0% 1 1 0.0(0.0%) 0.0(0.0%) 19.5 ) ) 表5-14 Y 向框架柱、短肢墙地震倾覆弯矩(单位：kN.m)及百分比(轴力方式) 塔 层号 框架柱 短肢墙 普通墙 其它 合计 号 0.0(0.0% 3 1 4.2(48.9%) 0.0(0.0%) 4.3(51.1%) 8.5 ) 0.0(0.0% 2 1 12.0(66.9%) 0.0(0.0%) 5.9(33.1%) 17.9 ) 19.5(100.0% 0.0(0.0% 1 1 0.0(0.0%) 0.0(0.0%) 19.5 ) ) 图5-5 X静震下倾覆力矩简图(塔 1) 132中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图5-6 Y静震下倾覆力矩简图(塔 1) 5.8 地震作用下框架剪力统计 Ratio : 柱剪力百分比 BVRatio : 柱剪力与分段基底剪力百分比 表5-15 X向地震剪力(单位：kN)及百分比 层号 塔号 柱剪力 墙剪力 总剪力 Ratio BVRatio 3 1 0.2 3.0 3.2 5.18% 0.00% 2 1 0.2 3.4 3.5 4.24% 0.00% 1 1 3.5 0.0 3.5 100.00% 0.00% 图5-7 X向地震下剪力简图(塔 1) 表5-16 Y向地震剪力(单位：kN)及百分比 层号 塔号 柱剪力 墙剪力 总剪力 Ratio BVRatio 3 1 0.2 3.0 3.2 5.18% 0.00% 2 1 0.2 3.4 3.5 4.24% 0.00% 1 1 3.5 0.0 3.5 100.00% 0.00% 图5-8 Y向地震下剪力简图(塔 1) 5.9 地震外力、层剪力、倾覆弯矩统计 133中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 地震外力、层剪力单位： kN 倾覆弯矩单位： kN.m 表5-17 EX、EY 地震外力、层剪力、倾覆弯矩统计 层外力 层剪力 倾覆弯矩 层外力 层剪力 倾覆弯矩 层号 塔号 FX VX MX FY VY MY 3 1 3.2 3.2 8.5 3.2 3.2 8.5 2 1 0.4 3.5 17.9 0.4 3.5 17.9 1 1 0.0 3.5 19.5 0.0 3.5 19.5 图5-9 地震作用下楼层剪力简图(塔 1) 第6章 工况、组合 6.1 工况设定 表6-1 工况设定 工况简称 工况详称 X地震 EX -- X方向地震作用下的标准内力 Y地震 EY -- Y方向地震作用下的标准内力 +X风 +WX -- +X方向风荷载作用下的标准内力 -X风 -WX -- -X方向风荷载作用下的标准内力 +Y风 +WY -- +Y方向风荷载作用下的标准内力 -Y风 -WY -- -Y方向风荷载作用下的标准内力 恒载 DL -- 恒载作用下的标准内力 活载 LL -- 活载作用下的标准内力 6.2 荷载组合表 表6-2 荷载组合表 组 合 X 地 Y 地 恒载 活载 +X风 -X风 +Y风 -Y风 非线性 号 震 震 1 1.30 1.50 线性 2 1.00 1.50 线性 3 1.30 1.50 线性 4 1.30 1.50 线性 5 1.30 1.50 线性 6 1.30 1.50 线性 7 1.30 1.50 0.90 线性 8 1.30 1.50 0.90 线性 9 1.30 1.50 0.90 线性 10 1.30 1.50 0.90 线性 134中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 组 合 X 地 Y 地 恒载 活载 +X风 -X风 +Y风 -Y风 非线性 号 震 震 11 1.30 1.05 1.50 线性 12 1.30 1.05 1.50 线性 13 1.30 1.05 1.50 线性 14 1.30 1.05 1.50 线性 15 1.00 1.50 线性 16 1.00 1.50 线性 17 1.00 1.50 线性 18 1.00 1.50 线性 19 1.00 1.50 0.90 线性 20 1.00 1.50 0.90 线性 21 1.00 1.50 0.90 线性 22 1.00 1.50 0.90 线性 23 1.00 1.05 1.50 线性 24 1.00 1.05 1.50 线性 25 1.00 1.05 1.50 线性 26 1.00 1.05 1.50 线性 27 1.20 0.60 1.30 线性 28 1.20 0.60 -1.30 线性 29 1.20 0.60 1.30 线性 30 1.20 0.60 -1.30 线性 31 1.00 0.50 1.30 线性 32 1.00 0.50 -1.30 线性 33 1.00 0.50 1.30 线性 34 1.00 0.50 -1.30 线性 第7章 整体指标统计 7.1 周期比 第1扭转周期(0.0449)/第1平动周期(0.0651) = 0.69 7.2 层刚度统计(各层刚心、偏心率、相邻层侧移刚度比等计算信息) Xstif,Ystif(m): 刚心的 X，Y 坐标值 Alf(Degree): 层刚性主轴的方向 Xmass,Ymass(m): 质心的 X，Y 坐标值 Gmass(t): 总质量 Eex,Eey: X，Y 方向的偏心率 层 Xstif,Ysti 塔号 Alf Xmass,Ymass Gmass Eex,Eey 号 f 3 1 2.76,1.84 45.00 2.76,1.84 7.62 0.00%,0.00% 2 1 2.76,1.84 45.00 2.76,1.84 1.84 0.00%,0.00% 1 1 2.76,1.84 45.00 2.76,1.84 0.39 0.00%,0.00% 《高规》3.5.2-1条规定：对框架结构,楼层与其相邻上层的侧向刚度比，本层 与相邻上层的比值不宜小于0.7，与相邻上部三层刚度平均值的比值不宜小于 0.8。 《高规》3.5.2-2条规定：对框架-剪力墙、板柱-剪力墙结构、剪力墙结构、 框架-核心筒结构、筒中筒结构，楼层与其相邻上层的侧向刚度比 γ2可按式 135中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 （3.5.2-2）计算，且本层与相邻上层的比值不宜小于 0.9；当本层层高大于相 邻上层层高的1.5倍时，该比值不宜小于1.1；对结构底部嵌固层，该比值不宜 小于1.5。 Ratx,Raty: X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值(剪切刚 度) Ratx1,Raty1: X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值 或上三层平均侧移刚度80%的比值中之较小者 Ratx2,Raty2: X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度 90%、110% 或者150%比值。110%指当本层层高大于相邻上层层高1.5倍时，150%指嵌固层 RJX1,RJY1,RJZ1: 结构总体坐标系中塔的侧移刚度和扭转刚度(剪切刚度) RJX3,RJY3,RJZ3: 结构总体坐标系中塔的侧移刚度和扭转刚度(地震剪力与地震 层间位移的比) Rs: 薄弱层地震剪力放大系数 RJX1,RJY1 RJX3,RJY3 层号 塔号 Ratx,Raty Ratx1,Raty1 Rs (kN/m) (kN/m) 3.33E+005 1.35E+005 3 1 1.00,1.00 1.00,1.00 1.00 3.33E+005 1.35E+005 3.33E+005 1.86E+005 2 1 0.04,0.04 1.98,1.98 1.00 3.33E+005 1.86E+005 8.02E+006 1.69E+006 1 1 1.00,1.00 12.96,12.96 1.00 8.02E+006 1.69E+006 X方向最小刚度比: 1.0000(3 层 1 塔) Y方向最小刚度比: 1.0000(3 层 1 塔) 图7-1 多方向刚度比简图(塔 1) 图7-2 多方向刚度比1简图(塔 1) 7.3 结构整体稳定验算 136中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 刚度单位： kN/m 层高单位： m 上部重量单位： kN 表7-1 地震 上 层 塔 部 X向刚度 Y向刚度 层高 X向刚重比 Y向刚重比 号 号 重 量 1 1 1.691E+006 1.691E+006 0.450 208 3.655E+003 3.655E+003 2 1 1.864E+005 1.864E+005 2.675 204 2.450E+003 2.450E+003 3 1 1.348E+005 1.348E+005 2.675 181 1.987E+003 1.987E+003 该结构刚重比Di*Hi/Gi大于5，能够通过《高钢规》6.1.7条的整体稳定验算 7.4 结构整体抗倾覆验算 根据《高规》12.1.7条，在重力荷载与水平荷载标准值或重力荷载代表值与多 遇水平地震标准值共同作用下，高宽比大于4的高层建筑，基础底面不宜出现 零应力区；高宽比不大于4的高层建筑，基础底面与地基之间零应力区面积不 应超过基础底面面积的15％。结构的抗倾覆验算结果如下： 表7-2 结构整体抗倾覆验算(单位：kN.m) 层 塔 比 值 Mr/ 零应力 工况 抗倾覆力矩Mr 倾覆力矩Mov 号 号 Mov 区(%) 1 1 X向风 1.210E+002 2.722E+001 4.44 0.00 1 1 Y向风 1.210E+002 2.722E+001 4.44 0.00 1 1 X地震 9.851E+001 1.370E+001 7.19 0.00 1 1 Y地震 9.851E+001 1.370E+001 7.19 0.00 7.5 楼层抗剪承载力验算 《高规》3.5.3条规定：A级高度高层建筑的楼层抗侧力结构的层间受剪承载力 不宜小于其相邻上一层受剪承载力的80%，不应小于其相邻上一层受剪承载力 的65%；B级高度高层建筑的楼层抗侧力结构的层间受剪承载力不应小于其相邻 上一层受剪承载力的75%。 结构设定的限值是80.00%。并无楼层承载力突变的情况。 Ratio_X,Ratio_Y: 表示本层与上一层的承载力之比 表7-3 楼层抗剪承载力验算(单位：kN) 层号 塔号 X向承载力 Y向承载力 Ratio_X Ratio_Y 1.3760E+00 3 1 1.3760E+003 1.00 1.00 3 1.3757E+00 2 1 1.3757E+003 1.00 1.00 3 6.4402E+00 1 1 6.4402E+003 4.68 4.68 3 137中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 图7-3 多方向抗剪承载力比简图(塔 1) 7.6 薄弱层信息 表7-4 薄弱层 层号 塔号 7.7 剪重比调整系数 表7-5 各楼层地震剪力系数调整情况 [抗震规范(5.2.5)验算] 塔 Y 向调整系 调整后 X 向剪 调整后 Y 向剪 层号 X向调整系数 号 数 力 力 3 1 1.00 1.00 3.18 3.18 2 1 1.00 1.00 3.54 3.54 1 1 1.00 1.00 3.54 3.54 7.8 位移角和位移比 根据《高规》3.7.3条的规定，楼层层间最大位移与层高之比的限值如下表： 表7-6 楼层层间最大位移与层高之比的限值[高规(3.7.3)] 结构体系 △u/h限值 框架 1/550 框架-剪力墙、框架-核心筒、板柱-剪力墙 1/800 筒中筒、剪力墙 1/1000 除框架结构外的转换层 1/1000 《抗规》3.4.3-1条对于扭转不规则的定义为：在规定的水平力作用下，楼层 的最大弹性水平位移(或层间位移)，大于该楼层两端弹性水平位移(或层间位 移)平均值的1.2倍。根据《高规》3.4.5条规定：结构在考虑偶然偏心影响的 规定水平地震力作用下，楼层竖向构件最大的水平位移和层间位移，A级高度 高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；B 级高度高层建筑、超过A级高度的混合结构及复杂高层建筑不宜大于该楼层平 均值的1.2倍，不应大于该楼层平均值的1.4倍。结构设定的判断扭转不规则 的位移比为1.20，位移比的限值为1.50。 单位 : mm h ：层高 Max-(X)，Max-(Y) ：X,Y方向的节点最大位移 Ave-(X)，Ave-(Y) ：X,Y方向的层平均位移 Max-Dx ，Max-Dy ：X,Y方向的最大层间位移 Ave-Dx ，Ave-Dy ：X,Y方向的平均层间位移 Ratio-(X),Ratio-(Y) ：最大位移与层平均位移的比值 Ratio-Dx,Ratio-Dy ：最大层间位移与平均层间位移的比值 138中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 Max-Dx/h，Max-Dy/h ：X,Y方向的最大层间位移角 表7-7 X 方向地震作用下的楼层最大位移 层号 塔号 Max-(X) Ave-(X) Max-Dx Ave-Dx Max-Dx/h h 2675.0 3 1 0.04 0.04 0.02 0.02 1/9999 0 2675.0 2 1 0.02 0.02 0.02 0.02 1/9999 0 1 1 0.00 0.00 0.00 0.00 1/9999 450.00 X向最大层间位移角： 1/9999 (3 层 1 塔) 表7-8 Y 方向地震作用下的楼层最大位移 Ave- 层号 塔号 Max-(Y) Ave-(Y) Max-Dy Max-Dy/h h Dy 3 1 0.04 0.04 0.02 0.02 1/9999 2675.00 2 1 0.02 0.02 0.02 0.02 1/9999 2675.00 1 1 0.00 0.00 0.00 0.00 1/9999 450.00 Y向最大层间位移角： 1/9999 (3 层 1 塔) 表7-9 +X 方向风荷载作用下的楼层最大位移 层 塔 Max- Ave- Ratio- Max- Ave- Ratio- Max- h 号 号 (X) (X) (X) Dx Dx Dx Dx/h 2675.0 3 1 0.07 0.07 1.00 0.03 0.03 1.00 1/9999 0 2675.0 2 1 0.04 0.04 1.00 0.03 0.03 1.00 1/9999 0 1 1 0.00 0.00 1.00 0.00 0.00 1.00 1/9999 450.00 X向最大层间位移角： 1/9999 (2 层 1 塔) X方向最大位移与层平均位移的比值： 1.00 (3 层 1 塔) X方向最大层间位移与平均层间位移的比值： 1.00 (3 层 1 塔) 表7-10 -X 方向风荷载作用下的楼层最大位移 层 塔 Max- Ave- Ratio- Max- Ave- Ratio- Max- h 号 号 (X) (X) (X) Dx Dx Dx Dx/h 3 1 0.07 0.07 1.00 0.03 0.03 1.00 1/9999 2675.00 2 1 0.04 0.04 1.00 0.03 0.03 1.00 1/9999 2675.00 1 1 0.00 0.00 1.00 0.00 0.00 1.00 1/9999 450.00 X向最大层间位移角： 1/9999 (2 层 1 塔) X方向最大位移与层平均位移的比值： 1.00 (3 层 1 塔) X方向最大层间位移与平均层间位移的比值： 1.00 (3 层 1 塔) 表7-11 +Y 方向风荷载作用下的楼层最大位移 层 塔 Max- Ave- Ratio- Max- Ave- Ratio- Max- h 号 号 (Y) (Y) (Y) Dy Dy Dy Dy/h 3 1 0.07 0.07 1.00 0.03 0.03 1.00 1/9999 2675.00 2 1 0.04 0.04 1.00 0.03 0.03 1.00 1/9999 2675.00 1 1 0.00 0.00 1.00 0.00 0.00 1.00 1/9999 450.00 Y向最大层间位移角： 1/9999 (2 层 1 塔) Y方向最大位移与层平均位移的比值： 1.00 (3 层 1 塔) Y方向最大层间位移与平均层间位移的比值： 1.00 (3 层 1 塔) 139中国建筑一局（集团）有限公司 城市展厅屋顶钢网架顶升安全专项 施工方案 表7-12 -Y 方向风荷载作用下的楼层最大位移 层 塔 Max- Ave- Ratio- Max- Ave- Ratio- Max- h 号 号 (Y) (Y) (Y) Dy Dy Dy Dy/h 3 1 0.07 0.07 1.00 0.03 0.03 1.00 1/9999 2675.00 2 1 0.04 0.04 1.00 0.03 0.03 1.00 1/9999 2675.00 1 1 0.00 0.00 1.00 0.00 0.00 1.00 1/9999 450.00 Y向最大层间位移角： 1/9999 (2 层 1 塔) Y方向最大位移与层平均位移的比值： 1.00 (3 层 1 塔) Y方向最大层间位移与平均层间位移的比值： 1.00 (3 层 1 塔) 表7-13 X 方向规定水平力作用下的楼层最大位移 层 塔 Max- Ave- Ratio- Max- Ave- Ratio- h 号 号 (X) (X) (X) Dx Dx Dx 3 1 0.04 0.04 1.00 0.02 0.02 1.00 2675.00 2 1 0.02 0.02 1.00 0.02 0.02 1.00 2675.00 1 1 0.00 0.00 1.00 0.00 0.00 1.00 450.00 X方向最大位移与层平均位移的比值： 1.00 (3 层 1 塔) X方向最大层间位移与平均层间位移的比值： 1.00 (3 层 1 塔) 表7-14 Y 方向规定水平力作用下的楼层最大位移 Ave 层 塔 Max- Ratio- Max- Ave- Ratio- - h 号 号 (Y) (Y) Dy Dy Dy (Y) 0.0 3 1 0.04 1.00 0.02 0.02 1.00 2675.00 4 0.0 2 1 0.02 1.00 0.02 0.02 1.00 2675.00 2 0.0 1 1 0.00 1.00 0.00 0.00 1.00 450.00 0 Y方向最大位移与层平均位移的比值： 1.00 (3 层 1 塔) Y方向最大层间位移与平均层间位移的比值： 1.00 (3 层 1 塔) 140方案附件 图7-4 规定水平力作用下楼层最大位移比简图(塔 1) 图7-5 规定水平力作用下层间位移比简图(塔 1) 图7-6 最大楼层位移简图(塔 1) 图7-7 最大层间位移角简图(塔 1) 7.9 风振舒适度验算 141方案附件 根据《高规》3．7．6 条：房屋高度不小于150m的高层混凝土建筑结构应满足风振舒 适度要求。在10年一遇的风荷载标准值作用下，结构顶点的顺风向和横风向振动最大 加速度计算值对于住宅、公寓不应超过 0.15 m/s2，对于办公、旅馆不应超过 0.25 m/s2。 《高钢规》3．5．5 条规定：房屋高度不小于150m的高层民用建筑钢结构在10年一遇 的风荷载标准值作用下，结构顶点的顺风向和横风向振动最大加速度计算值对于住宅、 公寓不应超过0.20 m/s2，对于办公、旅馆不应超过0.28 m/s2。 具体的计算方法依据《荷载规范》附录J。 表7-15 顶点最大加速度 塔 按<<荷载规范>>附录J计算 号 X向顺风向(m/s2)= 0.056 X向横风向(m/s2)= 0.009 1 Y向顺风向(m/s2)= 0.056 Y向横风向(m/s2)= 0.009 第8章 结构分析及设计结果简图 8.1 结构平面简图 图8-1 1层结构平面简图 图8-2 2层结构平面简图 142方案附件 图8-3 3层结构平面简图 8.2 平面荷载简图 图8-4 1层平面荷载简图 143方案附件 图8-5 2层平面荷载简图 图8-6 3层平面荷载简图 8.3 竖向荷载简图 144方案附件 图8-7 1层竖向荷载简图 图8-8 2层竖向荷载简图 145方案附件 图8-9 3层竖向荷载简图 8.4 楼板荷载简图 图8-10 1层楼板荷载简图 146方案附件 图8-11 2层楼板荷载简图 8.8 柱、墙轴压比简图 147方案附件 图8-22 1层柱、墙轴压比简图 图8-23 2层柱、墙轴压比简图 148方案附件 图8-24 3层柱、墙轴压比简图 9.3回顶架基础计算书 计算时间：2021年3月1日 当前版本：3.0.2 一、基本信息(总） 1. 独基个数（非有限元） 0 2. 构件材料信息 混凝土 3. 保护层厚度(mm) Cov=40 4. 混凝土强度等级 RC=25 5. 主筋强度(N/mm2) fy=360 6. 结构重要性系数 1.00 二、荷载信息 * 以下按独立基础局部坐标系输出独立基础各工况的荷载(形心处的合力) * * N: 竖 向 力 (kN) * * Mx: 绕 X 轴 弯 矩 (kN-m) * * My: 绕 Y 轴 弯 矩 (kN-m) * * Qx: X 向 剪 力 (kN) * * Qy: Y 向 剪 力 (kN) * * 恒 载 和 平 面 恒 载 下 的 竖 向 力 N 包 括 覆 土 重 和 自 重 * * 活 载 和 平 面 活 载 下 的 轴 力 、 弯 矩 、 剪 力 都 是 折 减 后 的 结 果 * * 弯矩已包括水平力引起的弯矩增量(ΔMx=-Qy*d，ΔMy=Qx*d，d=柱底标高-基底 149方案附件 标高) * * 对于“独立基础+防水板”，独立基础范围内的水浮力不重复计算 * 三、正截面受弯计算 * 依据规范：建筑地基基础设计规范(GB50007-2011)第 8.2.7 条，第 8.2.12 条 * * 混 凝 土 结 构 设 计 规 范 (GB50010-2010) 第 6.2.10 条 * * 依据混凝土结构设计规范 11.1.6 条规定，地震组合下正截面受弯承载力除以 0.75 * * 依据人民防空地下室设计规范4.2.3条规定，人防组合下混凝土强度设计值予以 调整 * * 以 下 输 出 独 立 基 础 底 板 正 截 面 配 筋 设 计 信 息 * * STEP: 正 截 面 包 含 的 台 阶 数 目 ， 柱 墙 边 缘 断 面 对 应 总 台 阶 数 * * Direct: 正 截 面 的 法 线 方 向 * * b: 实 际 宽 度 (mm) * * b0: 计 算 宽 度 (mm) * * h0: 有 效 高 度 (mm) * * M: 弯 矩 设 计 值 (kN-m) * * Comb: 设 计 弯 矩 对 应 的 组 合 号 * * As': 计 算 配 筋 面 积 (mm*mm) ， 按 As'=M/(0.9*fy*h0) 确 定 * * Rs': 计 算 配 筋 率 (%) ， 按 Rs'=As'/(b0*h0) 确 定 * * As,min: 构 造 配 筋 面 积 (mm*mm) ， 按 As,min=Rs,min*b0*h 确 定 * * Rs,min: 最 小 配 筋 率 (0.15%) * * 以 下 输 出 按 计 算 、 构 造 取 大 的 配 筋 量 * 150方案附件 * As: 每延米的底筋面积(mm*mm/m)，按控制截面确定，As=max(As',Asmin)/b * * Rs: 底筋配筋率(%)，按控制截面确定，Rs=max(As',Asmin)/(b0*h) * * Rs1: 一 阶 配 筋 率 (%) ， 用 于 验 算 是 否 超 筋 * * Rs,max: 最大配筋率(取4%)，当 Rs1>Rs,max时，截面超筋，尺寸太小，不符合 要求 * * 以下按局部坐标系输出独立基础底板各基本组合下的弯矩(只输出正弯矩) * * Mx(+): 底 板 绕 y 轴 的 弯 矩 ， 用 于 计 算 x 向 底 筋 面 积 * * My(+): 底 板 绕 x 轴 的 弯 矩 ， 用 于 计 算 y 向 底 筋 面 积 * 四、冲切验算 * 以 下 输 出 柱 ( 墙 ) 下 独 立 基 础 冲 切 锥 体 各 侧 面 的 验 算 结 果 * * 依 据 规 范 : 建 筑 地 基 基 础 设 计 规 范 GB50007-2011 第 8.2.8 条 * * 验 算 公 式 : Fl <= 0.7 * βhp * ft * am * h0 * * am = (at + ab) / 2 * * Fl = pj * Al * * STEP: 锥侧面包含的台阶数目，柱墙边缘截面对应总台阶数 * * Direct: 冲 切 锥 最 不 利 一 侧 的 法 线 方 向 (X+,X-,Y+,Y-) * * Comb: 最 不 利 冲 切 力 对 应 的 组 合 号 * * Fl: 相应于作用的基本组合时作用在 Al上的地基土净反力设计值(kPa) * * βhp: 受 冲 切 承 载 力 截 面 高 度 影 响 系 数 * * ft: 混 凝 土 轴 心 抗 拉 强 度 设 计 值 (MPa) * * am: 冲 切 破 坏 锥 体 一 侧 (+X -X +Y -Y) 的 计 算 长 度 (mm) 151方案附件 * * h0: 冲 切 验 算 截 面 的 有 效 高 度 (mm) * * at: 冲 切 破 坏 锥 体 一 侧 斜 截 面 的 上 边 长 (mm) * * ab: 冲切破坏锥体一侧斜截面在基础底面积范围内的下边长(mm) * * 当 45 度 冲 切 锥 的 底 面 落 到 独 基 底 面 之 外 时 ， 不 验 算 冲 切 * * 依据混凝土结构设计规范 11.1.6条规定，地震组合下受冲切承载力除以 0.85 * 五、受剪验算 * 以下输出柱(墙)与基础交界处或变阶处 4 个方向的受剪验算结果 * * 依 据 规 范 : 建 筑 地 基 基 础 设 计 规 范 GB50007-2011 第 8.2.9 条 * * 验 算 公 式 : Vs <= 0.7 * βhs * ft * A0 * * βhs = (800/h0)^0.25 * * STEP: 剪切面包含的台阶数目，柱墙边缘截面对应总台阶数 * * Direct: 受 剪 截 面 的 法 线 方 向 (X+,X-,Y+,Y-) * * Comb: 最 大 剪 力 对 应 的 组 合 号 * * Vs: 相应于作用的基本组合时，柱与基础交接处的剪力设计值(kN) * * βhs: 受 剪 切 承 载 力 截 面 高 度 影 响 系 数 * * A0: 验 算 截 面 处 基 础 的 有 效 截 面 面 积 (mm*mm) * * h0: 截 面 有 效 高 度 (mm) * * ft: 混 凝 土 轴 心 抗 拉 强 度 设 计 值 (MPa) * * Dist: 柱 ( 墙 ) 边 缘 或 台 阶 边 缘 到 独 基 边 缘 的 距 离 (mm) * 152方案附件 * 对 一 阶 独 基 ， * * (1) 当基础底面短边尺寸大于柱宽加两倍基础有效高度时，不验算受剪承载力 * * (2) 当独基和柱不对中，4个方向(x+,x-,y+,y-)的Dist都>=h0时不验算受剪承 载力 * * 对多阶独基，柱和台阶边缘分别判断，当各方向Dist/h0都大于1.0时不验算受 剪承载力 * * 依据混凝土结构设计规范 11.1.6 条规定，地震组合下斜截面受剪承载力除以 0.85 * 六、局部受压验算 * 以 下 输 出 独 立 基 础 局 部 受 压 验 算 结 果 * * 依 据 规 范 : 混 凝 土 结 构 设 计 规 范 GB500010-2010 第 6.6.1 条 * * 验 算 公 式 : Fl <= 1.35 * βc * βl * fc * Aln * * R/S<1.0时需修改模型，例如提高混凝土强度等级，增加局部承压面 积等 * * 1.0<=R/S<1.6 时 需 配 间 接 钢 筋 * * R/S>=1.6 表示按素混凝土验算就可以满足规范要求 * * βl = sqrt(Ab/Al) * * Comb: 最 大 压 力 对 应 的 组 合 号 * * Fl: 压 力 设 计 值 (kN) * * βc: 混 凝 土 强 度 影 响 系 数 * * βl: 混 凝 土 局 部 受 压 时 的 强 度 提 高 系 数 * * fc: 混 凝 土 轴 心 抗 压 强 度 设 计 值 (MPa) * * Aln: 局 部 受 压 净 面 积 (mm*mm) * * Ab: 局 部 受 压 计 算 底 面 积 (mm*mm) 153方案附件 * * Al: 局 部 受 压 面 积 (mm*mm) * * 当独立基础的混凝土强度等级大于柱的混凝土强度等级，无需验算，R/S取50.0 * 七、地基承载力验算 * 依 据 规 范 : 建 筑 地 基 基 础 设 计 规 范 GB50007-2011 第 5.2.1 条 * * 建筑抗震设计规范 GB50011-2010 第 4.2.3 条，第 4.2.4 条 * * 验 算 公 式 : 非 地 震 组 合 ， pk,avg <= fa ， pk,max <= 1.2*fa * * 地震组合， pk,avg <= fa*ξa，pk,max <= 1.2*fa*ξa * * 地基承载力特征值依据建筑地基基础设计规范 GB50007-2011 第 5.2.4 条确定 * * 计 算 公 式 : fa = fak + ηb*γ*(b-3) + ηd*γm*(d-0.5) * * 以下输出独立基础的平均、最大、最小基底压力(kPa)，及零压力区面积的比例 * * pk,avg: 基 底 压 力 平 均 值 (kPa) * * pk,max: 基 底 压 力 最 大 值 (kPa) * * pk,min: 基 底 压 力 最 小 值 (kPa) * * fa: 修 正 后 的 地 基 承 载 力 (kPa) * * faE: 调 整 后 的 地 基 抗 震 承 载 力 (kPa) * * AVG: 按 平 均 基 底 压 力 验 算 是 否 满 足 * * MAX: 按 最 大 基 底 压 力 验 算 是 否 满 足 * * A0/A: 按 零 压 力 区 百 分 比 验 算 是 否 满 足 * * E: 地 震 组 合 标 记 * 154方案附件 八、沉降计算 * 以下输出独立基础中心处的沉降，按修正的分层总和法计算(s = ψ * ∑s) * * 依 据 规 范 : 建 筑 地 基 基 础 设 计 规 范 (GB50007-2011) 第 5.3.5 条 * * ψ: 沉降经验系数(取参数对话框中输入的值，输入 1.0时按地基规范第5.3.5 条计算) * * ΔZ: 计 算 土 层 的 厚 度 (m) * * P0: 基 底 附 加 压 力 (kPa) * * E': 压 缩 模 量 当 量 (MPa) * * Zn: 压 缩 深 度 (m) * * ∑s: 分 层 压 缩 量 之 和 (mm) * * s: 地 基 最 终 变 形 量 (mm) * 附: 荷载组合表 编号 类型 组合项 (1 ) 准永久组合 1.0恒+0.5活 (2 ) 标准组合 1.0恒+1.0活 (3 ) 标准组合 1.0恒+1.0X风 (4 ) 标准组合 1.0恒+1.0Y风 (5 ) 标准组合 1.0恒-1.0X风 (6 ) 标准组合 1.0恒-1.0Y风 (7 ) 标准组合 1.0恒+1.0活+0.6X风 (8 ) 标准组合 1.0恒+1.0活-0.6X风 (9 ) 标准组合 1.0恒+1.0活+0.6Y风 (10) 标准组合 1.0恒+1.0活-0.6Y风 (11) 标准组合 1.0恒+0.7活+1.0X风 (12) 标准组合 1.0恒+0.7活-1.0X风 (13) 标准组合 1.0恒+0.7活+1.0Y风 (14) 标准组合 1.0恒+0.7活-1.0Y风 (15) 标准组合 1.0恒+0.5活+1.0X地震+0.38震Z (16) 标准组合 1.0恒+0.5活-1.0X地震+0.38震Z (17) 标准组合 1.0恒+0.5活+1.0Y地震+0.38震Z 155方案附件 (18) 标准组合 1.0恒+0.5活-1.0Y地震+0.38震Z (19) 标准组合 1.0恒+0.5活+0.2X风+1.0X地震+0.38震Z (20) 标准组合 1.0恒+0.5活+0.2Y风+1.0Y地震+0.38震Z (21) 标准组合 1.0恒+0.5活-0.2X风-1.0X地震+0.38震Z (22) 标准组合 1.0恒+0.5活-0.2Y风-1.0Y地震+0.38震Z (23) 基本组合 1.3恒+1.5活 (24) 基本组合 1.3恒+1.5X风 (25) 基本组合 1.3恒+1.5Y风 (26) 基本组合 1.3恒-1.5X风 (27) 基本组合 1.3恒-1.5Y风 (28) 基本组合 1.3恒+1.5活+0.9X风 (29) 基本组合 1.3恒+1.5活-0.9X风 (30) 基本组合 1.3恒+1.5活+0.9Y风 (31) 基本组合 1.3恒+1.5活-0.9Y风 (32) 基本组合 1.3恒+1.05活+1.5X风 (33) 基本组合 1.3恒+1.05活-1.5X风 (34) 基本组合 1.3恒+1.05活+1.5Y风 (35) 基本组合 1.3恒+1.05活-1.5Y风 (36) 基本组合 1.2恒+0.6活+1.3X地震+0.5震Z (37) 基本组合 1.2恒+0.6活-1.3X地震+0.5震Z (38) 基本组合 1.2恒+0.6活+1.3Y地震+0.5震Z (39) 基本组合 1.2恒+0.6活-1.3Y地震+0.5震Z (40) 基本组合 1.2恒+0.6活+0.3X风+1.3X地震+0.5震Z (41) 基本组合 1.2恒+0.6活+0.3Y风+1.3Y地震+0.5震Z (42) 基本组合 1.2恒+0.6活-0.3X风-1.3X地震+0.5震Z (43) 基本组合 1.2恒+0.6活-0.3Y风-1.3Y地震+0.5震Z (44) 基本组合 1.2恒+0.6活+0.3X风-1.3X地震+0.5震Z (45) 基本组合 1.2恒+0.6活+0.3Y风-1.3Y地震+0.5震Z (46) 基本组合 1.2恒+0.6活-0.3X风+1.3X地震+0.5震Z (47) 基本组合 1.2恒+0.6活-0.3Y风+1.3Y地震+0.5震Z 下面输出1号独立基础计算书 一、基本信息 1. 编号 DJ-1 2. 节点号 Node=1 3. 构件材料信息 混凝土 4. 做法 锥形现浇 5. 底面积(m2) 12.3 6. 底标高(m) -1.500 156方案附件 7. 覆土重(kN/m2) 0.0(自基础顶计算) 8. 自重(kN) 122.5 9. 各阶尺寸(mm) S1=3500 B1=3500 H1=400 10. 保护层厚度(mm) Cov=40 11. 混凝土强度等级 RC=25 12. 主筋强度(N/mm2) fy=360 13. 结构重要性系数 1.00 14. 抗震承载力调整系数γRE 受弯 0.75 受剪 0.85 冲切 0.85 局部受压 1.0 15. 人防材料强度调整γd 钢筋 1.20 混凝土 1.50(受弯、冲切、局部受压) 1.20(受剪) 二、荷载信息 工况 N Mx My Qx Qy 恒载 153.0 0.0 0.0 0.0 0.0 活载 2000.0 0.0 0.0 0.0 0.0 X风 0.0 0.0 38.3 6.9 -0.0 Y风 0.0 -38.3 -0.0 -0.0 6.9 X地震 0.0 0.0 187.5 25.8 0.0 Y地震 0.0 -187.5 0.0 0.0 25.8 竖向地震 0.0 0.0 0.0 0.0 0.0 人防荷载 0.0 0.0 0.0 0.0 0.0 平面恒载 153.0 0.0 0.0 0.0 0.0 平面活载 2000.0 0.0 0.0 0.0 0.0 水浮力（最低水位） -48.0 0.0 0.0 0.0 0.0 157方案附件 水浮力（最高水位） -48.0 0.0 0.0 0.0 0.0 恒载（不计自重和覆土重） 30.5 0.0 0.0 0.0 0.0 平面恒载（不计自重和覆土重） 30.5 0.0 0.0 0.0 0.0 三、正截面受弯计算 截面号 STEP Direct b b0 h0 M Comb As' Rs'(%) As,min Rs,min(%) No.1 FEA(+) x 1000 1000 350 52.3 (28) 422.7 0.1208 600.0 0.1500 No.2 FEA(-) x 1000 1000 350 -56.2 (31) 454.7 0.1299 600.0 0.1500 No.3 FEA(+) y 1000 1000 350 52.3 (31) 422.8 0.1208 600.0 0.1500 No.4 FEA(-) y 1000 1000 350 -56.1 (28) 454.1 0.1297 600.0 0.1500 配筋方向 控制截面 As Rs(%) Rs1(%) Rs1>Rs,max x向 No.1 600.0 0.1500 0.1500 NO y向 No.3 600.0 0.1500 0.1500 NO 组合号 Mx(+) My(+) (23) 51.9 51.9 (24) 1.4 1.3 (25) 1.3 1.4 (26) 1.4 1.3 (27) 1.3 1.4 (28) 52.3 52.2 (29) 52.1 52.2 (30) 52.2 52.3 (31) 52.1 52.3 (32) 37.2 37.1 (33) 37.1 37.1 (34) 37.1 37.2 (35) 37.0 37.2 (36) 24.7 24.0 (37) 24.7 24.0 (38) 24.0 24.7 (39) 23.9 24.7 158方案附件 (40) 24.9 24.1 (41) 24.1 24.9 (42) 24.8 24.1 (43) 24.0 24.9 (44) 24.5 23.9 (45) 23.8 24.6 (46) 24.6 23.9 (47) 23.9 24.6 四、冲切验算 锥侧编号 STEP Direct Comb Fl βhp ft am h0 at ab R/S 验算结果 No.1 1 x+ (28) 223.4 1.00 1.27 2600 350 2250 2950 3.62 满足 No.2 1 x- (29) 223.4 1.00 1.27 2600 350 2250 2950 3.62 满足 No.3 1 y+ (30) 223.4 1.00 1.27 2600 350 2250 2950 3.62 满足 No.4 1 y- (31) 223.3 1.00 1.27 2600 350 2250 2950 3.62 满足 五、受剪验算 方向 b bc h0 验算结 果 x 3500 2250 350 b>bc+2*h0 Dist[x+]>h0 Dist[x-]>h0 y 3500 2250 350 b>bc+2*h0 Dist[y+]>h0 Dist[y-]>h0 截面号 STEP Direct Comb Vs βhs A0 h0 ft Dist/h0 R/S 验算结果 No.1 1 x+ (28) 550.5 1.00 1225000 350 1.27 1.79 50.00 满足 No.2 1 x- (29) 550.6 1.00 1225000 350 1.27 1.79 50.00 满足 No.3 1 y+ (30) 550.6 1.00 1225000 350 1.27 1.79 50.00 满足 No.4 1 y- (31) 550.5 1.00 1225000 350 1.27 1.79 50.00 满足 六、局部受压验算 Comb Fl βc βl fc Aln Ab Al 159方案附件 R/S 验算结果 (31) 3039.6 1.00 1.56 11.9 5062500 12250000 5062500 41.77 不配筋满足 七、地基承载力验算 组合号 Pk,avg Pk,max Pk,min fa(fa*ξa) AVG MAX A0/A(%) ( 2) 175.8 177.1 174.1 180.0 满足 满足 0.0 ( 3) 12.5 16.1 8.9 180.0 满足 满足 0.0 ( 4) 12.5 16.1 8.9 180.0 满足 满足 0.0 ( 5) 12.5 16.1 8.9 180.0 满足 满足 0.0 ( 6) 12.5 16.1 8.9 180.0 满足 满足 0.0 ( 7) 175.8 178.9 173.1 180.0 满足 满足 0.0 ( 8) 175.8 178.9 173.1 180.0 满足 满足 0.0 ( 9) 175.8 178.9 173.0 180.0 满足 满足 0.0 ( 10) 175.8 178.9 173.1 180.0 满足 满足 0.0 ( 11) 126.8 131.0 122.8 180.0 满足 满足 0.0 ( 12) 126.8 131.1 122.8 180.0 满足 满足 0.0 ( 13) 126.8 131.1 122.8 180.0 满足 满足 0.0 ( 14) 126.8 131.0 122.8 180.0 满足 满足 0.0 E( 15) 94.1 113.7 74.9 234.0 满足 满足 0.0 E( 16) 94.1 113.7 74.9 234.0 满足 满足 0.0 E( 17) 94.1 113.7 74.9 234.0 满足 满足 0.0 160方案附件 E( 18) 94.1 113.7 74.9 234.0 满足 满足 0.0 E( 19) 94.1 114.4 74.2 234.0 满足 满足 0.0 E( 20) 94.1 114.4 74.1 234.0 满足 满足 0.0 E( 21) 94.1 114.4 74.1 234.0 满足 满足 0.0 E( 22) 94.1 114.4 74.2 234.0 满足 满足 0.0 161方案附件 9.4一区胎架计算书 一. 设计依据 本工程按照如下规范、规程进行设计: 1. 《混凝土结构设计规范》(GB 50010-2010) 2. 《钢结构设计标准》(GB50017-2017) 3. 《建筑抗震设计规范》(GB50011-2010) 4. 《建筑结构荷载规范》(GB50009-2012) 5. 《人民防空地下室设计规范》(GB50038-2005) 6. 《高层建筑混凝土结构技术规程》(JGJ3-2010) 7. 《高层民用建筑钢结构技术规程》(JGJ99-2015) 8. 《钢管混凝土结构设计与施工规程》(CECS 28-2012) 9. 《混凝土异形柱结构技术规程》(JGJ149-2017) 10. 《钢板剪力墙技术规程》(JGJ/T 380-2015) 11. 《门式刚架轻型房屋钢结构技术规范》(GB51022-2015) 12. 《建筑结构可靠性设计统一标准》(GB50068-2018) 二. 计算软件信息 本工程计算软件为SATWE V5.1.3版。 计算日期为2021年4月22日15时39分30秒。 三. 结构模型概况 1. 系统总信息 (一)总信息: 水平力与整体坐标夹角（度） 0.00 混凝土容重（kN/m3） 25.00 钢材容重（kN/m3） 78.00 裙房层数 0 转换层所在层号 0 嵌固端所在层号 1 地上部分层数 1 地下室层数 0 墙元细分最大控制长度（m） 1.00 弹性板细分最大控制长度（m） 1.00 转换层指定为薄弱层 是 墙梁跨中节点作为刚性楼板从节点 是 高位转换结构等效侧向刚度比计算 传统方法 墙倾覆力矩计算方法 考虑墙的所有内力贡献 考虑梁板顶面对齐 否 构件偏心方式 传统移动节点方式 结构材料信息 钢结构 结构体系 钢框架结构 恒活荷载计算信息 模拟施工加载 1 风荷载计算信息 计算水平风荷载 162方案附件 地震作用计算信息 计算水平地震作用 结构所在地区 全国 规定水平力的确定方式 楼层剪力差方法（规范方法） 墙梁转杆单元，当跨高比>= 0.00 框架梁转壳元，当跨高比< 0.00 扣除构件重叠质量和重量 否 全楼强制刚性楼板假定 不采用 整体计算考虑楼梯刚度 不考虑 采用指定的刚重比计算模型 否 墙柱刚度折减系数 1.00 自动计算现浇楼板自重 否 弹性板按有限元方式进行面外设计 否 (二)风荷载信息: 地面粗糙度类别 C 修正后的基本风压（kN/m2） 0.45 X向结构基本周期（秒） 0.25 Y向结构基本周期（秒） 0.25 风荷载作用下结构的阻尼比（%） 2.00 承载力设计时风荷载效应放大系数 1.00 用于舒适度验算的风压（kN/m2） 0.45 用于舒适度验算的结构阻尼比（%） 2.00 考虑顺风向风振影响 是 考虑横风向风振影响 否 考虑扭转风振影响 否 水平风体型系数： 体型分段数 1 第一段： 最高层号 1 X向体型系数 1.30 Y向体型系数 1.30 设缝多塔背风面体型系数 0.50 (三)活荷信息: 楼面活荷载折减方式 传统方式 柱、墙设计时活荷载 不折减 传给基础的活荷载 折减 柱、墙、基础活荷载折减系数： 计算截面以上层数 折减系数 1 1.00 2-3 0.85 4-5 0.70 6-8 0.65 9-20 0.60 20层以上 0.55 梁楼面活荷载折减设置 不折减 梁活荷不利布置的最高层号 1 墙、柱设计时消防车荷载 折减 梁设计时消防车荷载 折减 163方案附件 考虑结构使用年限的活荷载调整系数 1.00 (四)二阶效应: 结构内力分析方法 一阶弹性设计方法 二阶效应计算方法 不考虑 柱长度系数置1.0 否 考虑柱、支撑侧向失稳 否 考虑结构整体缺陷 否 考虑结构构件缺陷 否 传施工步荷载 否 (五)调整信息: 梁活荷载内力放大系数 1.00 梁扭矩折减系数 0.40 托墙梁刚度放大系数 1.00 梁端负弯矩调幅系数 0.85 梁端弯矩调幅方法 通过竖向构件判断调幅梁支座 地震作用下连梁刚度折减系数 0.60 风荷载作用下的连梁刚度折减系数 1.00 梁刚度放大系数按2010规范取值 是 梁刚度放大系数按主梁计算 否 剪重比调整 调整 扭转效应是否明显 否 弱轴方向动位移比例（0-1） 0.00 强轴方向动位移比例（0-1） 0.00 薄弱层调整： 按刚度比判断薄弱层的方式 按抗规和高规从严判断 受剪承载力突变形成的薄弱层自动进行调整 否 指定的薄弱层个数 0 薄弱层地震内力放大系数 1.25 地震作用调整： 全楼地震作用放大系数 1.00 二道防线调整： 考虑双向地震时内力调整方式 先考虑双向地震再调整 0.2V0分段调整方法 规范方法 调整方式 min [alpha*V0,beta*Vfmax] alpha 0.25 beta 1.80 调整分段数 1 调整起始层号 1 调整终止层号 1 调整系数上限 2.00 调整与框支柱相连的梁的内力 否 框支柱调整系数上限 5.00 采用SAUSAGE-Design计算的连梁刚度折减系数 否 计算地震位移时不考虑连梁刚度折减 否 钢管束墙混凝土刚度折减系数 1.00 转换结构构件（三、四级）的水平地震作用效应 放大系数 1.00 164方案附件 梁柱重叠部分简化为刚域： 梁端简化为刚域 否 柱端简化为刚域 否 (六)设计信息: 结构重要性系数 1.00 交叉斜筋箍筋与对角斜筋强度比 1.00 钢构件截面净毛面积比 0.85 梁按压弯计算的最小轴压比 0.15 梁按拉弯计算的最小轴拉比 0.15 钢梁宽厚比等级 S4 钢柱宽厚比等级 S4 钢构件材料强度执行《高钢规》JGJ 99-2015 是 长细比、宽厚比执行《高钢规》第7.3.9条和7.4.1条 否 框架梁端配筋考虑受压钢筋 是 结构中的框架部分轴压比限值按照纯框架结构的规定采 用 否 构造边缘构件竖向配筋最小值提高0.001Ac 是 轴压比小于《抗规》6.4.5条限制时设置为构造边缘构 件 是 按排架柱考虑柱二阶效应 否 框架梁弯矩按简支梁控制 主梁、次梁均执行此条 主梁进行简支梁控制的处理方法 分段计算 梁保护层厚度（mm） 20.00 柱保护层厚度（mm） 20.00 钢柱计算长度系数： X向： 有侧移 Y向： 有侧移 自动考虑有无侧移 否 柱配筋计算原则 按单偏压计算 柱双偏压配筋方式 普通方式 柱剪跨比计算原则 简化方式（H/2h0） 简化方式（H/2h0） 否 墙柱配筋采用考虑翼缘共同工作的设计方法 否 圆钢管混凝土构件设计执行规范 高规(JGJ 3-2010) 组合结构设计规范(JGJ 方钢管混凝土构件设计执行规范 138-2016) 组合结构设计规范(JGJ 型钢混凝土构件设计执行规范 138-2016) 混凝土异形柱结构技术规 异形柱设计执行规范 程(JGJ149-2017) 《 钢 结 构 设 计 标 准 》 钢结构设计执行规范 GB50017-2017 执行《装配式剪力墙结构设计规程》DB11/1003-2013 否 执行《建筑结构可靠性统一设计标准》 是 按《建筑与市政工程抗震通用规范》试设计 否 箍筋间距： 梁箍筋间距（mm） 100.00 165方案附件 柱箍筋间距（mm） 100.00 墙水平分布筋间距（mm） 200.00 柱实配钢筋超配系数 1.15 墙实配钢筋超配系数 1.15 (七)荷载组合: 地震与风同时组合 否 考虑竖向地震为主的组合 是 普通风与特殊风同时进行组合 否 屋面活荷载、风荷载和雪荷载同 屋面活荷载、雪荷载和风荷载组合原则 时进行组合 温度作用考虑风荷载参与组合的组合值系数 0.00 砼构件温度效应折减系数 0.30 水平地震作用分项系数γEh（主控） 1.30 水平地震作用分项系数γEh（非主控） 0.50 荷载组合方式 采用默认组合 (八)地下室信息: 室外地面与结构最底部的高差（单位m） 0.00 x向土层水平抗力系数的比例系数（m值） 3.00 y向土层水平抗力系数的比例系数（m值） 3.00 x向地面处回填土刚度折减系数 0.00 y向地面处回填土刚度折减系数 0.00 地下室外墙侧水土压力参数： 回填土天然容重（kN/m3） 18.00 室外地坪标高（m） -0.35 回填土侧压力系数 0.50 地下水位标高（m） -20.00 回填土饱和容重(kN/m2) 25.00 室外地面附加荷载（kN/m2） 0.00 水土侧压计算 水土分算 水压力年限调整系数 1.00 人防设计信息： 人防地下室总层数 0 面外设计方法 有限元方法 竖向配筋方式 纯弯 外墙纵筋保护层厚度（mm） 35.00 内墙纵筋保护层厚度（mm） 35.00 (九)性能设计: 按照高规方法进行性能设计 不考虑 (十)高级参数: 计算软件信息 64位 线性方程组解法 Pardiso 地震作用分析方法 总刚分析方法 位移输出方式 简化输出 生成传给基础的刚度 否 支撑临界角（度） 20.00 位移指标统计时考虑斜柱（仅限小于“支撑临界角”的斜柱） 否 按框架梁建模的连梁混凝土等级默认同墙 否 166方案附件 二道防线调整时，调整与框架柱相连的框架梁端弯矩、剪力 是 采用自定义位移指标统计节点范围 否 薄弱层地震内力调整时不放大构件轴力 放大 剪切刚度计算时考虑柱刚域影响 否 短肢墙判断时考虑相连墙肢厚度影响 否 刚重比验算考虑填充墙刚度影响 否 剪力墙端柱的面外剪力统计到框架部分 否 执行《混凝土规范》9.2.6.1 否 执行《混凝土规范》11.3.7 否 采用自定义范围统计指标 否 (十一)其他重要参数: 主控自由度总数 3426 2. 楼层信息 表3-1 构件材料 梁 柱(含支撑) 墙 层号 数量 材料 数量 材料 数量 材料 1 1116 Q235 112 Q235 图3-1 全楼构件材料简图 3. 各层等效尺寸 表3-2 各层等效尺寸(单位:m,m^2) 层 累计层 等 效 等 效 最 大 宽 最 小 宽 层高 面积 形心X,Y 号 高 宽B 高H BMAX BMIN 1 1.200 1.200 0.00 0.00,0.00 0.00 0.00 0.00 0.00 4. 层塔属性 表3-3楼层属性表 167方案附件 约束边 底部加 顶 部 输 出 过 渡 转 换 加 强 薄 弱 结 构 层号 缘构件 强区楼 小 塔 位 移 层 层 层 层 镂空 层 层 楼 比 1 √ √ √ 四. 工况和组合 1. 工况设定 表4-1 工况设定 工况编号 工况简称 工况详称 工况1 DL 恒荷载 工况2 LL 活荷载 工况3 LL2 考虑不利布置的活荷载(负包络) 工况4 LL3 考虑不利布置的活荷载(正包络) 工况5 WX X向风荷载 工况6 WY Y向风荷载 工况7 EXY X+Y地震(双向效应) 工况8 EXP X向正偏心地震 工况9 EXM X向负偏心地震 工况10 EYX Y+X地震(双向效应) 工况11 EYP Y向正偏心地震 工况12 EYM Y向负偏心地震 工况13 LX X向静震(规定水平力) 工况14 LY Y向静震(规定水平力) 工况15 PX X向正偏心静震(规定水平力) 工况16 MX X向负偏心静震(规定水平力) 工况17 PY Y向正偏心静震(规定水平力) 工况18 MY Y向负偏心静震(规定水平力) 工况19 EX X向地震 工况20 EY Y向地震 2. 工况信息 表4-2 永久荷载信息 工况名称 分项系数 分项系数(有 重力荷载代表值系数 利) 恒荷载 1.30 1.00 1.00 表4-3 可变荷载信息 工况名称 分项系数 抗震组合值系数 组合值系数 重力荷载代表值系数 活荷载 1.50 -- 0.70 0.50 风荷载 1.50 0.20 0.60 0.00 3. 构件内力基本组合系数 DL: 恒荷载 LL: 活荷载 WL: 风荷载 EH: 水平地震 表4-5 工况组合原则 编号 组合 1 1.30*DL 1.50*LL 2 1.00*DL 1.50*LL 3 1.30*DL 1.50*WL 4 1.30*DL -1.50*WL 168方案附件 编号 组合 5 1.00*DL 1.50*WL 6 1.00*DL -1.50*WL 7 1.30*DL 1.50*LL 0.90*WL 8 1.30*DL 1.50*LL -0.90*WL 9 1.30*DL 1.05*LL 1.50*WL 10 1.30*DL 1.05*LL -1.50*WL 11 1.00*DL 1.50*LL 0.90*WL 12 1.00*DL 1.50*LL -0.90*WL 13 1.00*DL 1.05*LL 1.50*WL 14 1.00*DL 1.05*LL -1.50*WL 15 1.20*DL 0.60*LL 1.30*EH 16 1.20*DL 0.60*LL -1.30*EH 17 1.00*DL 0.50*LL 1.30*EH 18 1.00*DL 0.50*LL -1.30*EH 五. 质量信息 1. 结构质量分布 根据《高规》3.5.6条的规定，楼层质量沿高度宜均匀分布，楼层质量不宜大于相邻下 部楼层的1.5倍。结构全部楼层满足规范要求。 表5-1 质量分布 层号 恒载质量(t) 活载质量(t) 层质量(t) 质量比 1 5.6 63.3 68.9 1.00 恒载产生的总质量 (t): 5.592 活载产生的总质量 (t): 63.280 结构的总质量 (t): 68.872 恒载产生的总质量包括结构自重和外加恒载 结构总质量包括恒载、活载产生的质量和附加质量以及自定义工况荷载产生的质量 活载产生的总质量、自定义工况荷载产生的总质量和结构的总质量是活载折减后的结 果 (1t = 1000kg) 169方案附件 图5-1 恒载,活载,层质量分布曲线 图5-2 质量比分布曲线 2. 各层刚心、偏心率信息 170方案附件 Xstif、Ystif(m): 刚心的 X，Y 坐标值 Alf(Degree): 层刚性主轴的方向 Eex、Eey: X，Y 方向的偏心率 表5-2 各层刚心、偏心率信息 层号 Xstif Ystif Alf Eex Eey 1 27.95 11.61 0.00 0.01% 0.00% 六. 荷载信息 1. 风荷载信息 风压单位: kN/m2 迎风面积单位: m2 本层风荷、楼层剪力单位:kN 楼层弯矩单位: kN.m 表6-1 X向顺风向风荷载信息 层号 本层风荷 楼层剪力 楼层弯矩 1 17.4 17.4 20.8 表6-2 Y向顺风向风荷载信息 层号 本层风荷 楼层剪力 楼层弯矩 1 41.8 41.8 50.1 图6-1 顺风向楼层剪力简图 171方案附件 图6-2 顺风向楼层弯矩简图 七. 立面规则性 1. 楼层侧向剪切刚度 Ratx，Raty(刚度比): X，Y 方向本层塔剪切刚度与下一层相应塔剪切刚度的比值 表7-1 楼层侧向剪切刚度比 层号 Ratx Raty 1 1.00 1.00 172方案附件 图7-1 多方向刚度比简图 2. [楼层剪力/层间位移]刚度 《高规》3.5.2-2条规定：对非框架结构，楼层与其相邻上层的侧向刚度比，本层与 相邻上层的比值不宜小于0.9；当本层层高大于相邻上层层高的1.5倍时，该比值不宜 小于1.1；对结构底部嵌固层，该比值不宜小于1.5。结构并无侧向刚度不规则的情况。 《抗规》3.4.3-2条对于侧向刚度不规则的定义为：该层的侧向刚度小于相邻上一层的 70%，或小于其上相邻三个楼层侧向刚度平均值的80%；结构并无侧向刚度不规则的情 况。 Ratx1，Raty1(刚度比1):X、Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比 值或上三层平均侧移刚度80%的比值中之较小值(按抗规3.4.3;高规3.5.2-1) Ratx2，Raty2(刚度比2):X、Y 方向本层塔侧移刚度与本层层高的乘积与上一层相应塔 侧移刚度与上层层高的乘积的比值(高规3.5.2-2) 表7-2 楼层刚度比 层 Ratx Ratx1 Raty1 Raty2 Rat2_min 号 2 1 1.00 1.00 1.00 1.00 1.00 173方案附件 图7-2 多方向刚度比1简图 图7-3 多方向刚度比2简图 3. 各楼层受剪承载力 174方案附件 《高规》3.5.3条规定:A级高度高层建筑的楼层抗侧力结构的层间受剪承载力不宜小 于其相邻上一层受剪承载力的80%,不应小于其相邻上一层受剪承载力的65%;B级高度 高层建筑的楼层抗侧力结构的层间受剪承载力不应小于其相邻上一层受剪承载力的 75%。 结构设定的限值是80.00%。并无楼层承载力突变的情况 Vx(kN)、Vy(kN): 楼层受剪承载力(X、Y方向) Vx/Vxp、Vy/Vyp: 本层与上层楼层承载力的比值(X,Y方向) 表7-3 各楼层受剪承载力及承载力比值 层 Vx/ Vx(kN) Vy(kN) Vy/Vyp 比值判断 号 Vxp 1 0.00 0.00 1.00 1.00 满足 图7-4 多方向受剪承载力比简图 4. 楼层薄弱层调整系数 用户指定的薄弱层:在参数及多塔定义中指定的薄弱层 软弱层: 刚度比不满足规范要求的楼层 (刚度比判断方式: 抗规和高规从严判断) (软弱层判断原则:“楼层剪力/层间位移”刚度的刚度比1及刚 度比2) 薄弱层: 受剪承载力不满足规范要求的楼层 C_def: 默认的薄弱层调整系数(综合以上三项判断得到) C_user: 用户定义的薄弱层调整系数 175方案附件 C_final: 程序综合判断最终采用的薄弱层调整系数 表7-4 薄弱层调整系数 层 软 弱 方向 用户指定薄弱层 薄弱层 C_def C_user C_final 号 层 1 X,Y 1.00 1.00 八. 结构体系指标及二道防线调整 1. 竖向构件倾覆力矩及百分比(抗规方式) 表8-1 X向静震工况下的倾覆力矩及百分比(单位 kN.m) 层号 框架柱 短肢墙 普通墙 斜撑 总弯矩 1 22.6(100.0%) 0.0(0.0%) 0.0(0.0%) 0.0(0.0%) 22.6 表8-2 Y向静震工况下的倾覆力矩及百分比(单位 kN.m) 层号 框架柱 短肢墙 普通墙 斜撑 总弯矩 1 19.0(100.0%) 0.0(0.0%) 0.0(0.0%) 0.0(0.0%) 19.0 图9-1 X向静震下倾覆力矩简图 176方案附件 图8-2 Y向静震下倾覆力矩简图 2. 单塔多塔通用的框架0.2Vo(0.25Vo)调整系数 根据《抗规》8.2.3-3条规定：钢框架-支撑结构的框架部分按刚度分配计算得到的地 震层剪力应乘以调整系数，达到不小于结构底部总地震剪力的25％和框架部分计算最 大层剪力1.8倍二者的较小值。 结构中的框架柱X向与Y向地震剪力均不需调整。 0.2Vo调整中Vo的系数: alpha = 0.25 0.2Vo调整中Vmax的系数: beta = 1.80 0.2Vo调整方式: alpha*Vo和beta*Vmax两者取小 0.2Vo调整上限: KQ_L = 2.00 0.2Vo调整分段数: VSEG = 1 第1段位置: 1层 符号说明: Vc_p ： 调整前的本层框架剪力 Vc_f ： 调整后的本层框架剪力 Coef1 ： 用户定义的0.2Vo调整系数 Coef2 ： 本层柱的0.2Vo调整系数计算值 C02v_c ： 本层柱的0.2Vo调整系数最终采用值(如果用户定义采用用户定义值) C02v_w ： 本层墙的剪力调整系数 表8-5 X向地震工况下的各层塔的框架剪力(kN) 177方案附件 层号 Vc_p alpha*Vo beta*Vmax Vc_f 1 18.5 13.5 33.3 18.53 表8-6 X向地震工况下的各层塔的框架剪力调整系数 层号 Coef1 Coef2 C02v_c C02v_w 1 1.00 1.00 1.00 十. 变形验算 1. 普通结构楼层位移指标统计 根据《高钢规》3.5.2条规定：在风荷载或多遇地震标准值作用下，按弹性方法计算的 楼层层间最大水平位移与层高之比不宜大于 1/250。结构所有工况下最大层间位移角均 满足规范要求。 《抗规》3.4.3-1条对于扭转不规则的定义为：在规定的水平力作用下，楼层的最大弹 性水平位移(或层间位移)，大于该楼层两端弹性水平位移(或层间位移)平均值的1.2 倍。根据《高规》3.4.5条规定：结构在考虑偶然偏心影响的规定水平地震力作用下， 楼层竖向构件最大的水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的 1.2倍，不应大于该楼层平均值的1.5倍；B级高度高层建筑、超过A级高度的混合结 构及复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.4倍。 结构设定的判断扭转不规则的位移比为 1.20，位移比的限值为1.50，结构不属于扭转 不规则。 所有工况下位移比、层间位移比均满足规范要求。 表中位移的单位为(mm) 表10-1 X向正偏心静震(规定水平力)工况的位移 层号 位移比 层间位移比 1 1.33 1.33 本工况下全楼最大位移比 = 1.33（发生在1层1塔） 本工况下全楼最大层间位移比= 1.33（发生在1层1塔） 表10-2 X向负偏心静震(规定水平力)工况的位移 层号 位移比 层间位移比 1 1.34 1.34 本工况下全楼最大位移比 = 1.34（发生在1层1塔） 本工况下全楼最大层间位移比= 1.34（发生在1层1塔） 表10-3 Y向正偏心静震(规定水平力)工况的位移 层号 位移比 层间位移比 1 1.35 1.35 本工况下全楼最大位移比 = 1.35（发生在1层1塔） 本工况下全楼最大层间位移比= 1.35（发生在1层1塔） 表10-4 Y向负偏心静震(规定水平力)工况的位移 层号 位移比 层间位移比 1 1.35 1.35 本工况下全楼最大位移比 = 1.35（发生在1层1塔） 本工况下全楼最大层间位移比= 1.35（发生在1层1塔） 表10-5 X向风荷载工况的位移 178方案附件 层号 最大位移 最大层间位移角 1 0.04 1/9999 本工况下全楼最大楼层位移= 0.04（发生在1层1塔） 本工况下全楼最大层间位移角= 1/32686（发生在1层1塔） 表10-6Y向风荷载工况的位移 层号 最大位移 最大层间位移角 1 0.08 1/9999 本工况下全楼最大楼层位移= 0.08（发生在1层1塔） 本工况下全楼最大层间位移角= 1/15046（发生在1层1塔） 图10-1 位移比简图 179方案附件 图10-2 层间位移比简图 图10-3 最大位移简图 180方案附件 图10-4 最大层间位移角简图 十一. 舒适度验算 1. 结构顶点风振加速度 根据《高规》3．7．6 条：房屋高度不小于150m的高层混凝土建筑结构应满足风振舒 适度要求。在10年一遇的风荷载标准值作用下，结构顶点的顺风向和横风向振动最大 加速度计算值对于住宅、公寓不应超过 0.15 m/s2，对于办公、旅馆不应超过 0.25 m/s2。 《高钢规》3．5．5 条规定：房屋高度不小于150m的高层民用建筑钢结构在10年一遇 的风荷载标准值作用下，结构顶点的顺风向和横风向振动最大加速度计算值对于住宅、 公寓不应超过0.20 m/s2，对于办公、旅馆不应超过0.28 m/s2。 具体的计算方法依据《荷载规范》附录J。 表11-1 风振加速度 工况 顺风向 横风向 WX 0.063 0.005 WY 0.151 0.167 十二. 抗倾覆和稳定验算 1. 抗倾覆验算 根据《高规》12.1.7条，在重力荷载与水平荷载标准值或重力荷载代表值与多遇水平 地震标准值共同作用下，高宽比大于4的高层建筑，基础底面不宜出现零应力区；高 宽比不大于4的高层建筑，基础底面与地基之间零应力区面积不应超过基础底面面积 的15％。结构的抗倾覆验算结果如下： 表12-1 抗倾覆验算 181方案附件 工况 抗倾覆力矩Mr(kN.m) 倾覆力矩Mov(kN.m) 比值Mr/Mov 零应力区(%) EX 19247.40 43.26 444.97 0.00 EY 7996.85 39.66 201.62 0.00 WX 26322.11 13.88 1895.77 0.00 WY 10936.34 33.42 327.27 0.00 2. 整体稳定刚重比验算 刚度单位： kN/m 层高单位： m 上部重量单位： kN 表12-2 整层屈曲模式的刚重比验算[高钢规6.1.7,一般用于剪切型结构] 层号 X向刚度 Y向刚度 层高 上部重量 X刚重比 Y刚重比 1 1.32e+5 1.32e+5 1.20 1838.94 86.27 86.39 该结构最小刚重比Di*Hi/Gi不小于5,能够通过高钢规(6.1.7)的整体稳定验算 3. 二阶效应系数及内力放大 《钢结构标准》GB50017-2017 5.1.6条规定：框架柱的稳定计算应符合以下规定：结 构内力分析可采用一阶线弹性分析或二阶线弹性分析。当二阶效应系数小于 0.1时， 可采用一阶弹性分析；大于0.1且小于0.25时，宜采用二阶线弹性分析或直接分析； 大于0.25时，应增大结构的侧移刚度。 结构最大二阶效应系数(0.01，1层1塔）不大于0.1，结构内力分析可采用一阶弹性分 析，结构最大二阶效应系数(0.01，1层1塔）不大于 0.25，能通过《钢结构标准》 GB50017-2017(5.1.6)的稳定计算。 θx,θy: 按《钢结构标准》GB50017-2017 5.1.6计算的二阶效应系数 刚度单位 : kN/m 层高单位 : m 上部重量单位 : kN 表12-3 二阶效应系数 层号 X向刚度 Y向刚度 层高 上部重量 θx θy 1 1.32e+5 1.32e+5 1.20 1838.94 0.01 0.01 182方案附件 图12-1 多方向二阶效应系数简图 十三. 超筋超限信息 1. 超筋超限信息汇总 十四. 指标汇总 1. 指标汇总信息 表14-1 指标汇总 指标项 汇总信息 总质量(t) 68.87 质量比 1.00 < [1.5] (1层 1塔) X向 1.00 >= [1.00] (1层 1塔) 最小刚度比1 Y向 1.00 >= [1.00] (1层 1塔) X向 1.00 > [1.00] (1层 1塔) 最小刚度比2 Y向 1.00 > [1.00] (1层 1塔) X向 1.00 > [0.80] (1层 1塔) 最小楼层受剪承载力比值 Y向 1.00 > [0.80] (1层 1塔) 结构自振周期(s) T1 = 0.1717(T) X向 95.07% > [90%] 有效质量系数 Y向 90.64% > [90%] X向 7.85% > [1.60%] (1层 1塔) 最小剪重比 Y向 7.20% > [1.60%] (1层 1塔) X向 1/2457 < [1/250] (1层 1塔) 最大层间位移角 Y向 1/2459 < [1/250] (1层 1塔) X向 1.34 < [1.50] (1层 1塔) 最大位移比 Y向 1.35 < [1.50] (1层 1塔) X向 1.34 < [1.50] (1层 1塔) 最大层间位移比 Y向 1.35 < [1.50] (1层 1塔) 183方案附件 十五. 结构分析及设计结果简图 1. 结构平面简图 184 2000*0*0*0*0(*20)[303] 2000*0*0*0*0(2*400)0[03*003*]0*0*0(*60)[303] 2000*0*0*0*0(2*900)0[30*003*]0*0*(01*10)[303] 2000*0*0*0*(012*600)0[03*003*]0*0*(01*80)[303] 2000*0*0*0*(02*2000)0[03*003*]0*0*(02*30)[303] 2000*0*0*0*(022*600)0[03*030*]0*0*(02*90)[303] 2000*0*0*0*(032*100)0[03*003*]0*0*(03*30)[303] 2000*0*0*0*(032*600)[003*003*]0*0*(03*90)[303] 2000*0*0*0*(042*300)0[03*003]*0*0*(04*40)[303] 2000*0*0*0*(042*700)0[03*003*]0*0*(04*90)[303] 2000*0*0*0*(052*400)0[30*003*]0*0*(05*50)[303] 2000*0*0*0*(052*800)0[03*003*]0*0*(06*00)[303] 2000*0*0*0*(06*2400)0[03*003*]0*0*(06*60)[303] 2000*0*0*0*(07*00)[303] 2000*0*0*0*0(2*100)0[03*003*]0*0*0(2*300)0[03*003*]0*0*0(2*500)0[03*003*]0*0*0(*2700)0[03*003*]0*0*0(2*800)[003*003*]0*0*(012*000)0[30*003*]0*200*(0010*2*0)0[*230000*30]0**(001**300)[*2300*0(03010]*4*0)[0*300*30]*(012*500)0[03*003*]0*0*(012*700)0[03*003*]0*0*(012*900)0[03*003*]0*0*(02*2100)0[03*003*]0*200*(0020*2*0)[02*30000*300]**(002**400)[*023*00(0032*0]5*0)0[*300*30]*(022*700)0[03*030*]0*0*(022*800)0[03*003]*0*0*(032*000)0[03*003*]0*0*(032*200)0[03*003*]0*0*(032*400)0[03*003*]0*0*(03*2500)0[03*003*]0*0*(032*700)[003*003*]0*200*(0030*8*0)0[2*30000*30]0**(004**000)[*2300*0(0034*0]1*0)[0*300*30]*(042*200)0[03*003]*0*0*(042*500)0[03*003*]0*0*(042*600)0[03*003*]0*0*(042*800)0[03*003*]0*200*(005*00*0)[02*3000*0300]**(005**100)*[023*00(00350*]2*0)0[*300*30]*(052*300)0[30*003*]0*0*(052*600)0[03*030*]0*0*(052*700)0[03*003]*0*0*(052*900)0[03*003*]0*0*(062*100)0[03*003*]0*0*(062*200)0[03*003*]0*0*(06*2300)0[03*003*]0*200*(0060*5*0)[02*3000*0300]**(006**700)[*023*00(0036*0]8*0)0[*300*30]*(06*90)[303] 2000*0*200*000*(*0270*02*00)0[0*3*000*3(*0]120*00*0400[)0*(3*0100*13*08]0[)*300*3(0]1*301[)303] 2000*0*0*0*(07*10)[303]2000*0*0*0*(01*300[)303] 2000*0*0*02*0(007*040*)[03*003*]02*(0010*1000*[)03*003*]0*(01*303[)303] 2000*0*0*0*(07*30)[303]2000*0*0*0*(01*302[)303] 2000*0*200*000*(*0270*06*00)0[0*3*000*3(*0]120*00*0500[)0*(3*0100*13*09]0[)*300*3(0]1*305[)303] 2000*0*0*0*(07*50)[303]2000*0*0*0*(01*304[)303] 2000*0*0*02*0(007*070*)[03*003*]02*(0010*1001*[)03*003*]0*(01*306[)303] 2000*0*0*0*(07*80)[303]2000*0*0*0*(01*307[)303] 2000*0*0*02*0(007*090*)[03*003*]02*(0010*1002*[)03*003*]0*(01*308[)303] 2000*0*0*0*(08*00)[303]2000*0*0*0*(01*309[)303] 2000*0*200*000*(*0280*02*00)0[0*3*000*3(*0]120*00*0600[)0*(3*0100*23*00]0[)*300*3(0]1*400[)303] 2000*0*0*0*(08*10)[303]2000*0*0*0*(01*401[)303] 2000*0*0*02*0(008*030*)[03*003*]02*(0010*1003*[)03*003*]0*(01*402[)303] 2000*0*0*0*(08*40)[303]2000*0*0*0*(01*403[)303] 2000*0*200*000*(*0280*06*00)0[0*3*000*3(*0]120*00*0700[)0*(3*0100*23*01]0[)*300*3(0]1*404[)303] 2000*0*0*0*(08*50)[303]2000*0*0*0*(01*405[)303] 2000*0*0*02*0(008*070*)[03*003*]02*(0010*1004*[)03*003*]0*(01*406[)303] 2000*0*0*0*(08*80)[303]2000*0*0*0*(01*407[)303] 2000*0*0*02*0(008*090*)[03*003*]02*(0010*1005*[)03*003*]0*(01*408[)303] 2000*0*0*0*(09*00)[303]2000*0*0*0*(01*409[)303] 2000*0*200*000*(*0290*02*00)0[0*3*000*3(*0]120*00*0800[)0*(3*0100*23*02]0[)*300*3(0]1*501[)303] 2000*0*0*0*(09*10)[303]2000*0*0*0*(01*500[)303] 2000*0*0*02*0(009*030*)[03*003*]02*(0010*1006*[)03*003*]0*(01*503[)303] 2000*0*0*0*(09*40)[303]2000*0*0*0*(01*502[)303] 2000*0*200*000*(*0290*05*00)0[0*3*000*3(*0]120*00*0900[)0*(3*0100*23*03]0[)*300*3(0]1*504[)303] 2000*0*0*0*(09*60)[303]2000*0*0*0*(01*505[)303] 2000*0*0*02*0(009*080*)[03*003*]02*(0010*1007*[)03*003*]0*(01*506[)303] 2000*0*0*0*(09*70)[303]2000*0*0*0*(01*507[)303] 2000*0*0*0*(01*509[)303] 2000*0*0*0*(012*60020[)03*003*]0*0*(01*604[)303] 2000*0*0*0*(012*60090[)30*003*]0*0*(01*700[)303] 2000*0*0*0*(012*70030[)03*003*]0*0*(01*705[)303] 2000*0*0*0*(01*270080[)03*003*]0*0*(01*801[)303] 2000*0*0*0*(012*80040[)03*030*]0*0*(01*806[)303] 2000*0*0*0*(012*80090[)03*003*]0*0*(01*902[)303] 2000*0*0*0*(012*9006[0)03*003*]0*0*(01*908[)303] 2000*0*0*0*(022*00000[)03*003]*0*0*(02*002[)303] 2000*0*0*0*(022*00050[)03*003*]0*0*(02*008[)303] 2000*0*0*0*(022*10010[)30*003*]0*0*(02*102[)303] 2000*0*0*0*(022*10070[)03*003*]0*0*(02*109[)303] 2000*0*0*0*(02*220030[)03*003*]0*0*(02*205[)303] 2000*0*0*0*(02*207[)303] 2000*0*0*02*0(0010*5*080[)*23000*0300]**(001**6000*[)2300*0(03010]*6*010[)*300*3]0*(012*60030[)03*003*]0*200*(001*06*05[0)2*3000*0300]**(001**6006*[)023*00(00310*]6*070[)*300*30]*(012*60080[)30*003*]0*0*(012*70010[)03*030*]0*0*(012*70020[)03*003]*0*0*(012*70040[)03*003*]0*0*(012*70060[)03*003*]0*0*(012*70070[)03*003*]0*0*(01*270090[)03*003*]0*0*(012*8000[0)03*003*]0*0*(012*80020[)30*003*]0*0*(012*80030[)03*030*]0*020*(0010*8*050[)*230000*30]0**(001**8007[*)2300*0(03010]*8*08[0)*300*30]*(012*90000[)03*003*]0*20*0(001*09*010[)*23000*0300]**(001**9003*[)0230*0(03010]*9*040[)*300*3]0*(012*9005[0)03*003*]0*0*(012*90070[)30*003*]0*0*(012*90090[)03*030*]0*0*(022*00010[)03*003]*0*0*(022*00030[)03*003*]0*0*(022*00040[)03*003*]0*0*(022*00060[)03*003*]0*0*(02*200070[)03*003*]0*0*(022*0009[0)03*003*]0*0*(022*10000[)30*003*]0*200*(0020*1*030[)2*30000*30]0**(002**1004[*)2300*0(0302*0]1*05[0)*300*30]*(022*10060[)03*003*]0*02*0(0020*1*080[)*23000*0300]**(002**2000*[)2030*0(03020]*2*010[)*300*3]0*(02*220020[)03*003*]0*0*(022*20040[)03*003*]0*0*(022*2006[0)30*003*]0*0*(02*208[)303] 2000*0*0*02*(0020*3000*[)03*003*]02*(0020*6006*[)03*003*]0*(02*801[)303] 2000*0*0*0*(02*209[)303]2000*0*0*0*(02*800[)303] 2000*0*200*000*(*0220*30*0200[)0*3*000*3(*0]220*60*0300[)0*(3*0200*73*07]0[)*300*3(0]2*803[)303] 2000*0*0*0*(02*301[)303]2000*0*0*0*(02*802[)303] 2000*0*0*02*(0020*3003*[)03*003*]02*(0020*6007*[)03*003*]0*(02*804[)303] 2000*0*0*0*(02*304[)303]2000*0*0*0*(02*805[)303] 2000*0*0*02*(0020*3005*[)03*003*]02*(0020*6008*[)03*003*]0*(02*807[)303] 2000*0*0*0*(02*306[)303]2000*0*0*0*(02*806[)303] 2000*0*0*02*(0020*3008*[)03*003*]02*(0020*6009*[)03*003*]0*(02*809[)303] 2000*0*0*0*(02*307[)303]2000*0*0*0*(02*808[)303] 2000*0*0*02*(0020*4000*[)03*003*]02*(0020*7000*[)03*003*]0*(02*901[)303] 2000*0*0*0*(02*309[)303]2000*0*0*0*(02*900[)303] 2000*0*200*000*(*0220*40*0100[)0*3*000*3(*0]220*60*0400[)0*(3*0200*73*08]0[)*300*3(0]2*903[)303] 2000*0*0*0*(02*402[)303]2000*0*0*0*(02*902[)303] 2000*0*0*02*(0020*4003*[)03*003*]02*(0020*7001*[)03*003*]0*(02*904[)303] 2000*0*0*0*(02*404[)303]2000*0*0*0*(02*905[)303] 2000*0*0*02*(0020*4006*[)03*003*]02*(0020*7002*[)03*003*]0*(02*907[)303] 2000*0*0*0*(02*405[)303]2000*0*0*0*(02*906[)303] 2000*0*0*02*(0020*4007*[)03*003*]02*(0020*7003*[)03*003*]0*(02*908[)303] 2000*0*0*0*(02*408[)303]2000*0*0*0*(02*909[)303] 2000*0*0*02*(0020*5000*[)03*003*]02*(0020*7004*[)03*003*]0*(03*001[)303] 2000*0*0*0*(02*409[)303]2000*0*0*0*(03*000[)303] 2000*0*200*000*(*0220*50*0100[)0*3*000*3(*0]220*60*0500[)0*(3*0200*73*09]0[)*300*3(0]3*003[)303] 2000*0*0*0*(02*502[)303]2000*0*0*0*(03*002[)303] 2000*0*0*02*(0020*5004*[)03*003*]02*(0020*7005*[)03*003*]0*(03*005[)303] 2000*0*0*0*(02*503[)303]2000*0*0*0*(03*004[)303] 2000*0*0*02*(0020*5005*[)03*003*]02*(0020*7006*[)03*003*]0*(03*007[)303] 2000*0*0*0*(02*506[)303]2000*0*0*0*(03*006[)303] 2000*0*0*0*(03*009[)303] 2000*0*0*0*(032*10010[)03*003*]0*0*(03*104[)303] 2000*0*0*0*(032*10060[)30*003*]0*0*(03*109[)303] 2000*0*0*0*(032*20010[)03*003*]0*0*(03*204[)303] 2000*0*0*0*(03*220060[)03*003*]0*0*(03*208[)303] 2000*0*0*0*(032*30020[)03*030*]0*0*(03*304[)303] 2000*0*0*0*(032*30070[)03*003*]0*0*(03*309[)303] 2000*0*0*0*(032*4001[0)03*003*]0*0*(03*403[)303] 2000*0*0*0*(032*40060[)03*003]*0*0*(03*408[)303] 2000*0*0*0*(032*50020[)03*003*]0*0*(03*504[)303] 2000*0*0*0*(032*50060[)30*003*]0*0*(03*508[)303] 2000*0*0*0*(032*60020[)03*003*]0*0*(03*604[)303] 2000*0*0*0*(03*260070[)03*003*]0*0*(03*609[)303] 2000*0*0*0*(03*702[)303] 2000*0*0*0*(032*00080[)03*003*]0*0*(032*10000[)03*003*]0*0*(032*10020[)03*003*]0*0*(03*210030[)03*003*]0*0*(032*1005[0)03*003*]0*0*(032*10070[)30*003*]0*0*(032*10080[)03*030*]0*0*(032*20000[)03*003]*0*0*(032*20020[)03*003*]0*0*(032*20030[)03*003*]0*0*(032*20050[)03*003*]0*0*(03*220070[)03*003*]0*0*(032*2009[0)03*003*]0*0*(032*30000[)30*003*]0*0*(032*30010[)03*030*]0*0*(032*30030[)03*003]*0*0*(032*30050[)03*003*]0*0*(032*30060[)03*003*]0*0*(032*30080[)03*003*]0*0*(03*240000[)03*003*]0*0*(032*4002[0)03*003*]0*0*(032*40040[)30*003*]0*0*(032*40050[)03*030*]0*0*(032*40070[)03*003]*0*0*(032*40090[)03*003*]0*0*(032*50000[)03*003*]0*0*(032*50010[)03*003*]0*0*(03*250030[)03*003*]0*0*(032*5005[0)03*003*]0*0*(032*50070[)30*003*]0*0*(032*50090[)03*003*]0*0*(032*60000[)03*030]*0*0*(032*60010[)03*003*]0*0*(032*60030[)03*003*]0*0*(032*60050[)03*003*]0*0*(03*260060[)03*003*]0*0*(032*60080[)03*003*]0*0*(032*7000[0)30*003*]0*0*(03*701[)303] 2000*0*0*02*(0030*7003*[)03*003*]02*(0040*0001*[)03*003*]0*(04*105[)303] 2000*0*0*0*(03*704[)303]2000*0*0*0*(04*106[)303] 2000*0*0*02*(0030*7006*[)03*003*]02*(0040*0002*[)03*003*]0*(04*108[)303] 2000*0*0*0*(03*705[)303]2000*0*0*0*(04*107[)303] 2000*0*0*02*(0030*7008*[)03*003*]02*(0040*0003*[)03*003*]0*(04*200[)303] 2000*0*0*0*(03*707[)303]2000*0*0*0*(04*109[)303] 2000*0*0*02*(0030*7009*[)03*003*]02*(0040*0004*[)03*003*]0*(04*202[)303] 2000*0*0*0*(03*800[)303]2000*0*0*0*(04*201[)303] 2000*0*0*02*(0030*8001*[)03*003*]02*(0040*0005*[)03*003*]0*(04*204[)303] 2000*0*0*0*(03*802[)303]2000*0*0*0*(04*203[)303] 2000*0*0*02*(0030*8004*[)03*003*]02*(0040*0006*[)03*003*]0*(04*205[)303] 2000*0*0*0*(03*803[)303]2000*0*0*0*(04*206[)303] 2000*0*0*02*(0030*8005*[)03*003*]02*(0040*0007*[)03*003*]0*(04*207[)303] 2000*0*0*0*(03*806[)303]2000*0*0*0*(04*208[)303] 2000*0*0*02*(0030*8008*[)03*003*]02*(0040*0008*[)03*003*]0*(04*209[)303] 2000*0*0*0*(03*807[)303]2000*0*0*0*(04*300[)303] 2000*0*0*02*(0030*8009*[)03*003*]02*(0040*0009*[)03*003*]0*(04*301[)303] 2000*0*0*0*(03*900[)303]2000*0*0*0*(04*302[)303] 2000*0*0*02*(0030*9002*[)03*003*]02*(0040*1000*[)03*003*]0*(04*304[)303] 2000*0*0*0*(03*901[)303]2000*0*0*0*(04*303[)303] 2000*0*0*02*(0030*9003*[)03*003*]02*(0040*1001*[)03*003*]0*(04*306[)303] 2000*0*0*0*(03*904[)303]2000*0*0*0*(04*305[)303] 2000*0*0*02*(0030*9006*[)03*003*]02*(0040*1002*[)03*003*]0*(04*307[)303] 2000*0*0*0*(03*905[)303]2000*0*0*0*(04*308[)303] 2000*0*0*02*(0030*9007*[)03*003*]02*(0040*1003*[)03*003*]0*(04*400[)303] 2000*0*0*0*(03*908[)303]2000*0*0*0*(04*309[)303] 2000*0*0*02*(0040*0000*[)03*003*]02*(0040*1004*[)03*003*]0*(04*401[)303] 2000*0*0*0*(03*909[)303]2000*0*0*0*(04*402[)303] 2000*0*0*0*(04*404[)303] 2000*0*0*0*(042*40070[)03*003*]0*0*(04*408[)303] 2000*0*0*0*(042*50020[)30*003*]0*0*(04*504[)303] 2000*0*0*0*(042*50060[)03*003*]0*0*(04*508[)303] 2000*0*0*0*(04*260020[)03*003*]0*0*(04*604[)303] 2000*0*0*0*(042*60060[)03*030*]0*0*(04*608[)303] 2000*0*0*0*(042*70010[)03*003*]0*0*(04*703[)303] 2000*0*0*0*(042*7007[0)03*003*]0*0*(04*708[)303] 2000*0*0*0*(042*80010[)03*003]*0*0*(04*804[)303] 2000*0*0*0*(042*80060[)03*003*]0*0*(04*809[)303] 2000*0*0*0*(042*90010[)30*003*]0*0*(04*904[)303] 2000*0*0*0*(042*90060[)03*003*]0*0*(04*908[)303] 2000*0*0*0*(05*200020[)03*003*]0*0*(05*004[)303] 2000*0*0*0*(05*007[)303] 2000*0*0*0*(042*40030[)03*003*]0*0*(042*40050[)03*003*]0*0*(042*40060[)03*003*]0*0*(04*240090[)03*003*]0*0*(042*5000[0)03*003*]0*0*(042*50010[)30*003*]0*0*(042*50030[)03*030*]0*0*(042*50050[)03*003]*0*0*(042*50070[)03*003*]0*0*(042*50090[)03*003*]0*0*(042*60000[)03*003*]0*0*(04*260010[)03*003*]0*0*(042*6003[0)03*003*]0*0*(042*60050[)30*003*]0*0*(042*60070[)03*030*]0*0*(042*60090[)03*003]*0*0*(042*70000[)03*003*]0*0*(042*70020[)03*003*]0*0*(042*70040[)03*003*]0*0*(04*270050[)03*003*]0*0*(042*7006[0)03*003*]0*0*(042*70090[)30*003*]0*0*(042*80000[)03*030*]0*0*(042*80020[)03*003]*0*0*(042*80030[)03*003*]0*0*(042*80050[)03*003*]0*0*(042*80070[)03*003*]0*0*(04*280080[)03*003*]0*0*(042*9000[0)03*003*]0*0*(042*90020[)30*003*]0*0*(042*90030[)03*030*]0*0*(042*90050[)03*003]*0*0*(042*90070[)03*003*]0*0*(042*90090[)03*003*]0*0*(052*00000[)03*003*]0*0*(05*200010[)03*003*]0*0*(052*00030[)03*003*]0*0*(052*0005[0)30*003*]0*0*(05*006[)303] 2000*0*0*02*(0050*0008*[)03*003*]02*(0050*3009*[)03*003*]0*(05*509[)303] 2000*0*0*0*(05*009[)303]2000*0*0*0*(05*600[)303] 2000*0*200*000*(*0520*10*0000[)0*3*000*3(*0]520*30*0600[)0*(3*0500*53*00]0[)*300*3(0]5*601[)303] 2000*0*0*0*(05*101[)303]2000*0*0*0*(05*602[)303] 2000*0*0*02*(0050*1003*[)03*003*]02*(0050*4000*[)03*003*]0*(05*604[)303] 2000*0*0*0*(05*102[)303]2000*0*0*0*(05*603[)303] 2000*0*0*02*(0050*1004*[)03*003*]02*(0050*4001*[)03*003*]0*(05*605[)303] 2000*0*0*0*(05*105[)303]2000*0*0*0*(05*606[)303] 2000*0*0*02*(0050*1006*[)03*003*]02*(0050*4002*[)03*003*]0*(05*607[)303] 2000*0*0*0*(05*107[)303]2000*0*0*0*(05*608[)303] 2000*0*0*02*(0050*1008*[)03*003*]02*(0050*4003*[)03*003*]0*(05*700[)303] 2000*0*0*0*(05*109[)303]2000*0*0*0*(05*609[)303] 2000*0*200*000*(*0520*20*0100[)0*3*000*3(*0]520*30*0700[)0*(3*0500*53*01]0[)*300*3(0]5*702[)303] 2000*0*0*0*(05*200[)303]2000*0*0*0*(05*701[)303] 2000*0*0*02*(0050*2002*[)03*003*]02*(0050*4004*[)03*003*]0*(05*704[)303] 2000*0*0*0*(05*203[)303]2000*0*0*0*(05*703[)303] 2000*0*0*02*(0050*2004*[)03*003*]02*(0050*4005*[)03*003*]0*(05*705[)303] 2000*0*0*0*(05*205[)303]2000*0*0*0*(05*706[)303] 2000*0*0*02*(0050*2007*[)03*003*]02*(0050*4006*[)03*003*]0*(05*707[)303] 2000*0*0*0*(05*206[)303]2000*0*0*0*(05*708[)303] 2000*0*0*02*(0050*2009*[)03*003*]02*(0050*4007*[)03*003*]0*(05*709[)303] 2000*0*0*0*(05*208[)303]2000*0*0*0*(05*800[)303] 2000*0*200*000*(*0520*30*0100[)0*3*000*3(*0]520*30*0800[)0*(3*0500*53*02]0[)*300*3(0]5*802[)303] 2000*0*0*0*(05*300[)303]2000*0*0*0*(05*801[)303] 2000*0*0*02*(0050*3003*[)03*003*]02*(0050*4008*[)03*003*]0*(05*803[)303] 2000*0*0*0*(05*302[)303]2000*0*0*0*(05*804[)303] 2000*0*0*02*(0050*3004*[)03*003*]02*(0050*4009*[)03*003*]0*(05*806[)303] 2000*0*0*0*(05*305[)303]2000*0*0*0*(05*805[)303] 2000*0*0*0*(05*808[)303] 2000*0*0*0*(052*90010[)03*003*]0*0*(05*903[)303] 2000*0*0*0*(052*90070[)30*003*]0*0*(05*909[)303] 2000*0*0*0*(062*00030[)03*003*]0*0*(06*005[)303] 2000*0*0*0*(06*200070[)03*003*]0*0*(06*100[)303] 2000*0*0*0*(062*10030[)03*030*]0*0*(06*104[)303] 2000*0*0*0*(062*10090[)03*003*]0*0*(06*201[)303] 2000*0*0*0*(062*2005[0)03*003*]0*0*(06*207[)303] 2000*0*0*0*(062*30000[)03*003]*0*0*(06*302[)303] 2000*0*0*0*(062*30040[)03*003*]0*0*(06*306[)303] 2000*0*0*0*(062*30090[)30*003*]0*0*(06*401[)303] 2000*0*0*0*(062*40050[)03*003*]0*0*(06*408[)303] 2000*0*0*0*(06*250010[)03*003*]0*0*(06*504[)303] 2000*0*0*0*(06*506[)303] 2000*0*0*02*0(0050*8*070[)*23000*0300]**(005**8009*[)2300*0(03050]*9*000[)*300*3]0*(052*90020[)03*003*]0*200*(005*09*04[0)2*3000*0300]**(005**9005*[)023*00(00350*]9*060[)*300*30]*(052*90080[)30*003*]0*0*(062*00000[)03*030*]0*0*(062*00010[)03*003]*0*0*(062*00020[)03*003*]0*0*(062*00040[)03*003*]0*0*(062*00060[)03*003*]0*0*(06*200080[)03*003*]0*0*(062*0009[0)03*003*]0*0*(062*10010[)30*003*]0*0*(062*10020[)03*030*]0*020*(0060*1*050[)*230000*30]0**(006**1006[*)2300*0(03060]*1*07[0)*300*30]*(062*10080[)03*003*]0*20*0(006*02*000[)*23000*0300]**(006**2002*[)0230*0(03060]*2*030[)*300*3]0*(062*2004[0)03*003*]0*0*(062*20060[)30*003*]0*0*(062*20080[)03*030*]0*0*(062*20090[)03*003]*0*0*(062*30010[)03*003*]0*0*(062*30030[)03*003*]0*0*(062*30050[)03*003*]0*0*(06*230070[)03*003*]0*0*(062*3008[0)03*003*]0*0*(062*40000[)30*003*]0*200*(0060*4*020[)2*30000*30]0**(006**4003[*)2300*0(0306*0]4*04[0)*300*30]*(062*40060[)03*003*]0*02*0(0060*4*070[)*23000*0300]**(006**4009*[)2030*0(03060]*5*000[)*300*3]0*(06*250020[)03*003*]0*0*(062*50030[)03*003*]0*0*(062*5005[0)30*003*]0*0*(06*507[)303] 2000*0*200*000*(*0620*50*0900[)0*3*000*3(*0]620*90*0200[)0*(3*0700*03*06]0[)*300*3(0]7*108[)303] 2000*0*0*0*(06*508[)303]2000*0*0*0*(07*107[)303] 2000*0*0*02*(0060*6001*[)03*003*]02*(0060*9008*[)03*003*]0*(07*109[)303] 2000*0*0*0*(06*600[)303]2000*0*0*0*(07*200[)303] 2000*0*200*000*(*0620*60*0300[)0*3*000*3(*0]620*90*0300[)0*(3*0700*03*07]0[)*300*3(0]7*201[)303] 2000*0*0*0*(06*602[)303]2000*0*0*0*(07*202[)303] 2000*0*0*02*(0060*6005*[)03*003*]02*(0060*9009*[)03*003*]0*(07*203[)303] 2000*0*0*0*(06*604[)303]2000*0*0*0*(07*204[)303] 2000*0*0*02*(0060*6007*[)03*003*]02*(0070*0000*[)03*003*]0*(07*206[)303] 2000*0*0*0*(06*606[)303]2000*0*0*0*(07*205[)303] 2000*0*200*000*(*0620*60*0900[)0*3*000*3(*0]620*90*0400[)0*(3*0700*03*08]0[)*300*3(0]7*207[)303] 2000*0*0*0*(06*608[)303]2000*0*0*0*(07*208[)303] 2000*0*0*02*(0060*7000*[)03*003*]02*(0070*0001*[)03*003*]0*(07*300[)303] 2000*0*0*0*(06*701[)303]2000*0*0*0*(07*209[)303] 2000*0*200*000*(*0620*70*0200[)0*3*000*3(*0]620*90*0500[)0*(3*0700*03*09]0[)*300*3(0]7*302[)303] 2000*0*0*0*(06*703[)303]2000*0*0*0*(07*301[)303] 2000*0*0*02*(0060*7005*[)03*003*]02*(0070*0002*[)03*003*]0*(07*304[)303] 2000*0*0*0*(06*704[)303]2000*0*0*0*(07*303[)303] 2000*0*0*02*(0060*7006*[)03*003*]02*(0070*0003*[)03*003*]0*(07*305[)303] 2000*0*0*0*(06*707[)303]2000*0*0*0*(07*306[)303] 2000*0*200*000*(*0620*70*0900[)0*3*000*3(*0]620*90*0600[)0*(3*0700*13*00]0[)*300*3(0]7*307[)303] 2000*0*0*0*(06*708[)303]2000*0*0*0*(07*308[)303] 2000*0*0*02*(0060*8000*[)03*003*]02*(0070*0004*[)03*003*]0*(07*400[)303] 2000*0*0*0*(06*801[)303]2000*0*0*0*(07*309[)303] 2000*0*200*000*(*0620*80*0300[)0*3*000*3(*0]620*90*0700[)0*(3*0700*13*01]0[)*300*3(0]7*401[)303] 2000*0*0*0*(06*802[)303]2000*0*0*0*(07*402[)303] 2000*0*0*02*(0060*8005*[)03*003*]02*(0070*0005*[)03*003*]0*(07*404[)303] 2000*0*0*0*(06*804[)303]2000*0*0*0*(07*403[)303] 2000*0*0*0*(07*406[)303] 2000*0*0*0*(072*40080[)03*003*]0*0*(07*501[)303] 2000*0*0*0*(072*50040[)30*003*]0*0*(07*505[)303] 2000*0*0*0*(072*50090[)03*003*]0*0*(07*602[)303] 2000*0*0*0*(07*260040[)03*003*]0*0*(07*606[)303] 2000*0*0*0*(072*70000[)03*030*]0*0*(07*703[)303] 2000*0*0*0*(072*70050[)03*003*]0*0*(07*707[)303] 2000*0*0*0*(072*8000[0)03*003*]0*0*(07*803[)303] 2000*0*0*0*(072*80060[)03*003]*0*0*(07*808[)303] 2000*0*0*0*(072*90010[)03*003*]0*0*(07*904[)303] 2000*0*0*0*(072*90070[)30*003*]0*0*(07*909[)303] 2000*0*0*0*(082*00020[)03*003*]0*0*(08*004[)303] 2000*0*0*0*(08*200070[)03*003*]0*0*(08*100[)303] 2000*0*0*0*(08*104[)303] 2000*0*0*0*(072*40050[)03*003*]0*0*(072*40070[)03*003*]0*0*(072*40090[)03*003*]0*0*(07*250000[)03*003*]0*0*(072*5002[0)03*003*]0*0*(072*50030[)30*003*]0*200*(0070*5*060[)*230000*30]0**(007**5007[*)2300*0(03070]*5*08[0)*300*30]*(072*60000[)03*003*]0*0*(072*60010[)03*003*]0*0*(072*60030[)03*003*]0*0*(07*260050[)03*003*]0*200*(0070*6*07[0)2*30000*300]**(007**6008[*)023*00(0037*0]6*090[)*300*30]*(072*70010[)03*030*]0*0*(072*70020[)03*003]*0*0*(072*70040[)03*003*]0*0*(072*70060[)03*003*]0*0*(072*70080[)03*003*]0*0*(07*270090[)03*003*]0*0*(072*8001[0)03*003*]0*200*(0070*8*020[)2*30000*30]0**(007**8004[*)2300*0(0037*0]8*05[0)*300*30]*(072*80070[)03*003]*0*0*(072*80090[)03*003*]0*0*(072*90000[)03*003*]0*0*(072*90020[)03*003*]0*200*(007*09*03[0)2*3000*0300]**(007**9005*[)023*00(00370*]9*060[)*300*30]*(072*90080[)30*003*]0*0*(082*00000[)03*030*]0*0*(082*00010[)03*003]*0*0*(082*00030[)03*003*]0*0*(082*00050[)03*003*]0*0*(082*00060[)03*003*]0*0*(08*200080[)03*003*]0*200*(0080*0*09[0)2*3000*0300]**(008**1001[*)023*00(0038*0]1*020[)*300*30]*(08*103[)303] 2000*0*200*000*(*0820*10*0600[)0*3*000*3(*0]820*40*0800[)0*(3*0800*63*02]0[)*300*3(0]8*704[)303] 2000*0*0*0*(08*105[)303]2000*0*0*0*(08*705[)303] 2000*0*0*02*(0080*1008*[)03*003*]02*(0080*5004*[)03*003*]0*(08*706[)303] 2000*0*0*0*(08*107[)303]2000*0*0*0*(08*707[)303] 2000*0*200*000*(*0820*20*0000[)0*3*000*3(*0]820*40*0900[)0*(3*0800*63*03]0[)*300*3(0]8*709[)303] 2000*0*0*0*(08*109[)303]2000*0*0*0*(08*708[)303] 2000*0*0*02*(0080*2001*[)03*003*]02*(0080*5005*[)03*003*]0*(08*801[)303] 2000*0*0*0*(08*202[)303]2000*0*0*0*(08*800[)303] 2000*0*0*02*(0080*2003*[)03*003*]02*(0080*5006*[)03*003*]0*(08*802[)303] 2000*0*0*0*(08*204[)303]2000*0*0*0*(08*803[)303] 2000*0*200*000*(*0820*20*0600[)0*3*000*3(*0]820*50*0000[)0*(3*0800*63*04]0[)*300*3(0]8*804[)303] 2000*0*0*0*(08*205[)303]2000*0*0*0*(08*805[)303] 2000*0*0*02*(0080*2008*[)03*003*]02*(0080*5007*[)03*003*]0*(08*807[)303] 2000*0*0*0*(08*207[)303]2000*0*0*0*(08*806[)303] 2000*0*200*000*(*0820*20*0900[)0*3*000*3(*0]820*50*0100[)0*(3*0800*63*05]0[)*300*3(0]8*809[)303] 2000*0*0*0*(08*300[)303]2000*0*0*0*(08*808[)303] 2000*0*0*02*(0080*3001*[)03*003*]02*(0080*5008*[)03*003*]0*(08*900[)303] 2000*0*0*0*(08*302[)303]2000*0*0*0*(08*901[)303] 2000*0*0*02*(0080*3003*[)03*003*]02*(0080*5009*[)03*003*]0*(08*903[)303] 2000*0*0*0*(08*304[)303]2000*0*0*0*(08*902[)303] 2000*0*200*000*(*0820*30*0500[)0*3*000*3(*0]820*50*0200[)0*(3*0800*63*06]0[)*300*3(0]8*905[)303] 2000*0*0*0*(08*306[)303]2000*0*0*0*(08*904[)303] 2000*0*0*02*(0080*3008*[)03*003*]02*(0080*6000*[)03*003*]0*(08*906[)303] 2000*0*0*0*(08*307[)303]2000*0*0*0*(08*907[)303] 2000*0*200*000*(*0820*30*0900[)0*3*000*3(*0]820*50*0300[)0*(3*0800*63*07]0[)*300*3(0]8*909[)303] 2000*0*0*0*(08*400[)303]2000*0*0*0*(08*908[)303] 2000*0*0*02*(0080*4001*[)03*003*]02*(0080*6001*[)03*003*]0*(09*001[)303] 2000*0*0*0*(08*402[)303]2000*0*0*0*(09*000[)303] 2000*0*0*0*(09*003[)303] 2000*0*0*0*(092*00070[)03*003*]0*0*(09*009[)303] 2000*0*0*0*(092*10030[)30*003*]0*0*(09*104[)303] 2000*0*0*0*(092*10080[)03*003*]0*0*(09*109[)303] 2000*0*0*0*(09*220030[)03*003*]0*0*(09*205[)303] 2000*0*0*0*(092*20080[)03*030*]0*0*(09*209[)303] 2000*0*0*0*(092*30040[)03*003*]0*0*(09*305[)303] 2000*0*0*0*(092*3009[0)03*003*]0*0*(09*402[)303] 2000*0*0*0*(092*40050[)03*003]*0*0*(09*407[)303] 2000*0*0*0*(092*40090[)03*003*]0*0*(09*501[)303] 2000*0*0*0*(092*50040[)30*003*]0*0*(09*507[)303] 2000*0*0*0*(092*60010[)03*003*]0*0*(09*603[)303] 2000*0*0*0*(09*260070[)03*003*]0*0*(09*609[)303] 2000*0*0*0*(09*702[)303] 2000*0*0*02*0(0090*0*020[)*23000*0300]**(009**0004*[)2300*0(03090]*0*050[)*300*3]0*(092*00060[)03*003*]0*200*(009*00*08[0)2*3000*0300]**(009**1000*[)023*00(00390*]1*010[)*300*30]*(092*10020[)30*003*]0*0*(092*10050[)03*030*]0*0*(092*10060[)03*003]*0*0*(092*10070[)03*003*]0*0*(092*20000[)03*003*]0*0*(092*20010[)03*003*]0*0*(09*220020[)03*003*]0*0*(092*2004[0)03*003*]0*0*(092*20060[)30*003*]0*0*(092*20070[)03*030*]0*020*(0090*3*000[)*230000*30]0**(009**3001[*)2300*0(03090]*3*02[0)*300*30]*(092*30030[)03*003*]0*20*0(009*03*060[)*23000*0300]**(009**3007*[)0230*0(03090]*3*080[)*300*3]0*(092*4000[0)03*003*]0*0*(092*40010[)30*003*]0*0*(092*40030[)03*030*]0*0*(092*40040[)03*003]*0*0*(092*40060[)03*003*]0*0*(092*40080[)03*003*]0*0*(092*50000[)03*003*]0*0*(09*250020[)03*003*]0*0*(092*5003[0)03*003*]0*0*(092*50050[)30*003*]0*200*(0090*5*060[)2*30000*30]0**(009**5008[*)2300*0(0309*0]5*09[0)*300*30]*(092*60000[)03*003*]0*02*0(0090*6*020[)*23000*0300]**(009**6004*[)2030*0(03090]*6*050[)*300*3]0*(09*260060[)03*003*]0*0*(092*60080[)03*003*]0*0*(092*7000[0)30*003*]0*0*(09*701[)303] 2000*0*0*02*(0090*7003*[)03*003*]02(*01000*010*0[0)3*003*]0(*100*205[)303] 2000*0*0*0*(09*704[)303]2000*0*0*0(*100*204[)303] 2000*0*200*000*(*0920*70*0600[)0*3*00(0*31*0]020*00*0700[()0*31*0000*32*0]10[)*300(*310]0*207[)303] 2000*0*0*0*(09*705[)303]2000*0*0*0(*100*206[)303] 2000*0*0*02*(0090*7008*[)03*003*]02(*01000*010*1[0)3*003*]0(*100*208[)303] 2000*0*0*0*(09*707[)303]2000*0*0*0(*100*209[)303] 2000*0*0*02*(0090*8000*[)03*003*]02(*01000*010*2[0)3*003*]0(*100*301[)303] 2000*0*0*0*(09*709[)303]2000*0*0*0(*100*300[)303] 2000*0*0*02*(0090*8002*[)03*003*]02(*01000*010*3[0)3*003*]0(*100*302[)303] 2000*0*0*0*(09*801[)303]2000*0*0*0(*100*303[)303] 2000*0*0*02*(0090*8003*[)03*003*]02(*01000*010*4[0)3*003*]0(*100*304[)303] 2000*0*0*0*(09*804[)303]2000*0*0*0(*100*305[)303] 2000*0*200*000*(*0920*80*0500[)0*3*00(0*31*0]020*00*0800[()0*31*0000*32*0]20[)*300(*310]0*307[)303] 2000*0*0*0*(09*806[)303]2000*0*0*0(*100*306[)303] 2000*0*0*02*(0090*8008*[)03*003*]02(*01000*010*5[0)3*003*]0(*100*309[)303] 2000*0*0*0*(09*807[)303]2000*0*0*0(*100*308[)303] 2000*0*0*02*(0090*8009*[)03*003*]02(*01000*010*6[0)3*003*]0(*100*400[)303] 2000*0*0*0*(09*900[)303]2000*0*0*0(*100*401[)303] 2000*0*0*02*(0090*9001*[)03*003*]02(*01000*010*7[0)3*003*]0(*100*402[)303] 2000*0*0*0*(09*902[)303]2000*0*0*0(*100*403[)303] 2000*0*0*02*(0090*9003*[)03*003*]02(*01000*010*8[0)3*003*]0(*100*404[)303] 2000*0*0*0*(09*904[)303]2000*0*0*0(*100*405[)303] 2000*0*200*000*(*0920*90*0500[)0*3*00(0*31*0]020*00*0900[()0*31*0000*32*0]30[)*300(*310]0*406[)303] 2000*0*0*0*(09*906[)303]2000*0*0*0(*100*407[)303] 2000*0*0*02*(0090*9007*[)03*003*]02(*01000*010*9[0)3*003*]0(*100*408[)303] 2000*0*0*0*(09*908[)303]2000*0*0*0(*100*409[)303] 2000*0*0*02*(0090*9009*[)03*003*]02(*01000*020*0[0)3*003*]0(*100*501[)303] 2000*0*0*0(*100*000[)303]2000*0*0*0(*100*500[)303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25) (26) (27) (28) 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] (29) (30) (31) (32) (33) (34) (35) (36) (37) (38) (39) (40) (41) (42) 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] (43) (44) (45) (46) (47) (48) (49) (50) (51) (52) (53) (54) (55) (56) 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] (57) (58) (59) (60) (61) (62) (63) (64) (65) (66) (67) (68) (69) (70) 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83) (84) 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] 1000*0*0*0*0*0[303] (85) (86) (87) (88) (89) (90) (91) (92) (93) (94) (95) (96) (97) (98) 1000*0 2 * 0 0* 00 0 * * 0 0 * * 0 0 * [ 0 3(* 010 30* ]503[)303] 2000*0 1 * 0 0 0 * 0 0(* *10 002* *500 060[ *)03 0 * * 00 0 3* * ]0 0[ *0 3(* 010 30* ]507[)303] 2000*0* 1 0 0 * 0 0 0(* *10 00* 2*60 0 00* 0[)30 0 * * 003 0 *] * 0 0 * [ 0 3(* 010 30] *603[)303] 2000*0 1 * 0 0* 0 0 0(* *10 002* *600 05* 0[)0 0 3* * 00 0 3* * ]0 0[ *0 3(* 010 30* ]608[)303] 2000*0* 10 0 0 * 0 0(* *10 00* * 2700 010[ *)03 0 * * 003 0 *] * 0 0[ *0 3(* 010 30] *702[)303] 2000*0* 1 0 0 * 0 0 0(* *10 00* 2*70 0 06* 0[)0 0 3* * 030 0 *] * 0 0 * [ 0 3(* 010 30] *707[)303] 2000*0 1 * 0 0 0 *0 0(* *10 002* *800 010[ *)03 0 * * 00 0 3* * ]0 0[ *0 3(* 010 30* ]802[)303] 2000*0* 1 0 00 * 0 0(* *10 00* 2*800 05[ * 0)03 0 * * 003 0 *] * 0 0[ *0 3(* 010 30] *808[)303] 2000*0* 1 0 0 * 0 0 0(* *10 00* 2*90 0 00* 0[)0 0 3* * 00 0 3]* * 0 0 * [ 0 3(* 010 30* ]902[)303] 2000*0 1 * 0 0 0 * 0 0(* *10 002* *900 060[ *)03 0 * * 00 0 3* * ]0 0[ *0 3(* 010 30* ]907[)303] 2000*0* 1 0 0 * 00 0(* *10 01* 2*00 0 01* 0[)30 0 * * 003 0 *] * 0 0 * [ 0 3(* 010 31] *002[)303] 2000*0 1 *0 0 * 0 0 0(* *10 012* *000 06* 0[)0 0 3* * 00 0 3* * ]0 0 * [ 0 3(* 010 31* ]008[)303] 2000*0 1 * 0 0 0 * 0 0(* *10 01* * 2100 010[ *)03 0 * * 003 0 * * ]0 0[ *0 3(* 010 31] *102[)303] 2000*0* 1 0 0 * 0 0 0(* *10 01* *10 05* [)0 3 * 03 0 ] *0[303] 2000*0*0*0(*1002*50020[)03*003*]0*0(*1002*50040[)03*003*]0*0(*1002*50050[)03*003*]0*0(*100*250080[)03*003*]0*0(*1002*5009[0)03*003*]0*0(*1002*60010[)30*003*]0*0(*1002*60020[)03*030*]0*0(*1002*60040[)03*003]*0*0(*1002*60060[)03*003*]0*0(*1002*60070[)03*003*]0*0(*1002*60090[)03*003*]0*0(*100*270000[)03*003*]0*0(*1002*7003[0)03*003*]0*0(*1002*70040[)30*003*]0*0(*1002*70050[)03*030*]0*0(*1002*70080[)03*003]*0*0(*1002*70090[)03*003*]0*0(*1002*80000[)03*003*]0*0(*1002*80030[)03*003*]0*0(*100*280040[)03*003*]0*0(*1002*8006[0)03*003*]0*0(*1002*80070[)30*003*]0*0(*1002*80090[)03*030*]0*0(*1002*90010[)03*003]*0*0(*1002*90030[)03*003*]0*0(*1002*90040[)03*003*]0*0(*1002*90050[)03*003*]0*0(*100*290080[)03*003*]0*0(*1002*9009[0)03*003*]0*0(*1012*00000[)30*003*]0*0(*1012*00030[)03*030*]0*0(*1012*00040[)03*003]*0*0(*1012*00050[)03*003*]0*0(*1012*00070[)03*003*]0*0(*1012*00090[)03*003*]0*0(*101*210000[)03*003*]0*0(*1012*10030[)03*003*]0*0(*1012*1004[0)30*003*]0*0(*101*106[)303] (99) (100) (101) (102) (103) (104) (105) (106) (107) (108) (109) (110) (111) (112) 图15-1 1层结构平面简图方案附件 2. 荷载简图 185 (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 ( 0 . 0 0 . 0 0 ) 0 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) (5*11.3*1.20*0.00) 图15-2 1层荷载简图 3. 配筋简图方案附件 186 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.05-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 0-0.00.060.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 0-0.00.050.-800-0.00.1006.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 00 0 0.08-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 0-0.00.050.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 0-0.00.060.-900-0.00.1006.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 07 0 0-0.00.030.-500-0.00.1004.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 2 5 0 0 . . 0 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0( ( . 0 0 - - 0 . . 0 1 6 0 0 . . - 0 0 5 1 08 8 .m m 00) ) 4.-005.-000.1.00075.--0000..0000( ( 4. 0 0 1.- - -0 . .00 1 05 0 00. . .- 0 0 5 1 008 8 1.m m 0) ) 3-0.00 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 06 0 1-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 4 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 4. - -0 0 06 . .-0 0 00. 0 1.00075.--0000..0 0 000( ( 4 . . 0 0 1.- - - 0 0 . .00 1 0 3 5 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 06 0 1-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 06 0 1-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 4. - -0 0 06 . .-0 0 00. 0 1.00075.--0000..0 0 000( ( 4 . . 0 0 1.- - - 0 0 . .00 1 0 3 5 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 1 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 05 0 1-0.004.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 3 0 0 0. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 4. - -0 0 06 . .-0 0 00. 0 1.00075.--0000..0 0 000( ( 4 . . 0 0 1.- - - 0 0 . .00 1 0 3 5 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 06 0 1-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 06 0 1-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 4. - -0 0 06 . .-0 0 00. 0 1.00075.--0000..0 0 000( ( 4 . . 0 0 1.- - - 0 0 . .00 1 0 3 5 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 1 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 05 0 1-0.004.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 3 0 0 0. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 4. - -0 0 06 . .-0 0 00. 0 1.00075.--0000..0 0 000( ( 4 . . 0 0 1.- - - 0 0 . .00 1 0 3 5 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 06 0 1-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 05 0 0-0.00.040.-800-0.00.1003.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .1 0 00 0 0-0.00.050.-800-0.00.1006.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4- -0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.004.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 08 0 0-0.00.050.-900-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 09 0 0-0.00.050.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.004.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 09 0 0-0.00.061.-000-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 09 0 0-0.00.050.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0( ( . 0 0 - - 0 . . 0 1 6 0 0 . . - 0 0 5 1 08 8 .m m 0) ) 4-00..0081-0.006.-000( ( 0. 0 0 .- - 0 . . 00 1 6 0 0 1. . - 0 0 5 1 08 8 .m m 0) ) 5-0.01 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 4. - -0 0 08 . .-0 0 00. 0 1.00086.--0000..0 0 000( ( 5 . . 0 0 1.- - - 0 0 . .00 1 0 3 6 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 07 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 07 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 3. - -0 0 05 . .-0 0 00. 0 0.00043.--0000..0 0 000( ( 2 . . 0 0 1.- - - 0 0 . .00 1 0 2 3 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 07 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 07 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 3. - -0 0 05 . .-0 0 00. 0 0.00043.--0000..0 0 000( ( 2 . . 0 0 1.- - - 0 0 . .00 1 0 2 3 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0( ( . 0 0 - - 0 . . 0 1 6 0 0 . . - 0 0 5 1 08 8 .m m 0) ) 5-00..0081-0.006.-000( ( 0. 0 0 .- - 0 . . 00 1 6 0 0 1. . - 0 0 5 1 08 8 .m m 0) ) 5-0.01 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 07 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 1 3 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - -0 0 0. . .0 0 03 0 0-0.002.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 1 3 0 0 0. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 1 3 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - -0 0 0. . .0 0 03 0 0-0.002.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 1 3 0 0 0. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0( ( . 0 0 - - 0 . . 0 1 6 0 0 . . - 0 0 5 1 08 8 .m m 0) ) 5-00..0091-0.007.-000( ( 0. 0 0 .- - 0 . . 00 1 7 0 0 1. . - 0 0 5 1 08 8 .m m 0) ) 5-0.01 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 01 5 0 08 8 . .m m 0 00) ) 2 5. - -1 0 00 . .-0 0 00. 0 1.10007.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 4 7 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 01 50 0 8 8 . .m m 0 0) ) 2 6 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 6 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .1 0 00 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 3 0 0 . . - - 0 01 5 0 08 8 . .m m 0 00) ) 1 2. - -0 0 05 . .-0 0 00. 0 0.00053.--0000..0 0 000( ( 3 . . 0 0 1.- - - 0 0 . .00 1 0 2 4 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 01 5 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .1 0 00 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 01 5 0 08 8 . .m m 0 0) ) 2 6 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 01 5 0 08 8 . .m m 0 0) ) 2 6 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .1 0 00 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 3 0 0 . . - - 0 01 5 0 08 8 . .m m 0 00) ) 1 2. - -0 0 05 . .-0 0 00. 0 0.00053.--0000..0 0 000( ( 3 . . 0 0 1.- - - 0 0 . .00 1 0 2 4 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 01 5 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .1 0 00 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 01 5 0 08 8 . .m m 0 0) ) 2 6 - -0 0 0. . .0 0 09 0 1-0.008.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 7 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 05 0 0-0.00.040.-800-0.00.1003.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 4 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .1 0 00 0 0-0.00.050.-800-0.00.1006.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4- -0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.005.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.004.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 0-0.00.051.-000-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .1 0 00 0 0-0.00.050.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.004.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 09 0 0-0.00.061.-000-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 4 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 09 0 0-0.00.050.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0( ( . 0 0 - - 0 . . 0 1 7 0 0 . . - 0 0 5 1 08 8 .m m 00) ) 6.-009.-000.1.00097.--0000..0000( ( 7. 0 0 1.- - -0 . .00 1 07 0 00. . .- 0 0 5 1 008 8 1.m m 0) ) 5-0.01 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 5. - -1 0 00 . .-0 0 00. 0 1.10007.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 3 7 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 4 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 6. - -1 0 01 . .-0 0 00. 0 1.10018.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 4 8 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 1 3 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - -0 0 0. . .0 0 04 0 0-0.003.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 1 3 0 0 0. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 4 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 6. - -1 0 01 . .-0 0 00. 0 1.10018.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 4 8 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 4 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 6. - -1 0 01 . .-0 0 00. 0 1.10018.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 4 8 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 1 3 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - -0 0 0. . .0 0 04 0 0-0.003.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 1 3 0 0 0. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 4 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 6. - -1 0 01 . .-0 0 00. 0 1.10018.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 4 8 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 6 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 09 0 1-0.007.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.05-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 2 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 09 0 0-0.00.060.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 08 0 0-0.00.050.-900-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 09 0 0-0.00.050.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 08 0 0-0.00.050.-900-0.00.1006.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 00 0 0.08-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 00 0 0.08-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 07 0 0-0.00.040.-500-0.00.1004.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 2 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0( ( . 0 0 - - 0 . . 0 1 6 0 0 . . - 0 0 5 1 08 8 .m m 00) ) 5.-008.-000.1.00086.--0000..0000( ( 6. 0 0 1.- - -0 . .00 1 06 0 00. . .- 0 0 5 1 008 8 1.m m 0) ) 5-0.01 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 5. - -0 0 09 . .-0 0 00. 0 1.00086.--0000..0 0 000( ( 6 . . 0 0 1.- - - 0 0 . .00 1 0 3 6 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 07 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 5. - -1 0 00 . .-0 0 00. 0 1.00097.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 3 6 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 1 3 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 05 0 0-0.003.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 4 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 5. - -1 0 00 . .-0 0 00. 0 1.00097.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 3 6 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 07 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 07 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 5. - -1 0 00 . .-0 0 00. 0 1.00097.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 3 6 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 1 3 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 05 0 0-0.003.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 4 0 0 0. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 7 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 2 5. - -1 0 00 . .-0 0 00. 0 1.00097.--0000..0 0 000( ( 7 . . 0 0 1.- - - 0 0 . .00 1 0 3 6 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 2 5 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 5 - -0 0 0. . .0 0 08 0 1-0.006.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 3 5 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 05 0 0-0.00.040.-800-0.00.1003.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 4 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .1 0 00 0 0-0.00.050.-800-0.00.1006.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.004.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 08 0 0-0.00.050.-900-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .1 0 00 0 0-0.00.050.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.004.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.07-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - -0 0 0. . .0 0 09 0 0-0.00.061.-000-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 4 6 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 09 0 0-0.00.050.-800-0.00.1005.- 0 00( ( 0 . .0 0 0 - - . 0 0 . . 0 1 0 3 5 0 0 . . 1 - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 00 0 0.06-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0( ( . 0 0 - - 0 . . 0 1 5 0 0 . . - 0 0 5 1 08 8 .m m 0) ) 4-00..0060-0.005.-000( ( 0. 0 0 .- - 0 . . 00 1 6 0 0 1 . .- 0 0 5 1 08 8 .m m 0) ) 4-0.01 0 0( ( . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 3 1 . - -0 0 07 . .-0 0 00. 0 0.00064.--0000..0 0 000( ( 4 . . 0 0 1.- - - 0 0 . .00 1 0 2 6 0 00 . .. - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 4 1- -0 0 0. . .0 0 06 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 06 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 06 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 4 1- -0 0 0. . .0 0 07 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 1 3. - -0 0 06 . .-0 0 00. 0 0.00054.--0000..0 0 000( ( 4 . . 0 0 1.- - - 0 0 . .00 1 0 2 5 0 00. . .- -0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 07 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - -0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 06 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - -0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - -0 0 0. . .0 0 06 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 5 0 0 1. . - -0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - -0 0 0. . .0 0 07 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - -0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 00) ) 3 1 . - -0 0 06 . .-0 0 00. 0 0.00054.--0000..0 0 000( ( 4 . . 0 0 1.- - - 0 0 . .00 1 0 2 5 0 00. . . - - 0 0 5 1 0 0 08 8 1 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 4 1- -0 0 0. . .0 0 07 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 3 1- -0 0 0. . .0 0 06 0 0-0.005.-0 0 00( ( 0 . . 0 0 .- - 0 0 . . 00 1 2 6 0 0 1. . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 4 - - 0 0 . . 0 0 0 1 000 ... 111 433 000 ... 111 322 000 ... 111 443 000 ... 111 332 000 ... 111 332 000 ... 111 443 000 ... 111 222 000 ... 111 443 000 ... 111 332 000 ... 111 332 000 ... 111 443 000 ... 111 222 000 ... 111 443 000 ... 111 433 000 ... 111 434 000 ... 111 332 000 ... 111 333 000 ... 111 222 000 ... 111 222 000 ... 111 333 000 ... 111 222 000 ... 111 333 000 ... 111 222 000 ... 111 222 000 ... 111 333 000 ... 111 322 000 ... 111 332 000 ... 111 323 000 ... 111 323 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 323 000 ... 111 323 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 222 000 ... 111 323 000 ... 111 434 000 ... 111 332 000 ... 111 332 000 ... 111 222 000 ... 111 222 000 ... 111 333 000 ... 111 322 000 ... 111 333 000 ... 111 222 000 ... 111 222 000 ... 111 333 000 ... 111 332 000 ... 111 322 000 ... 111 323 000 ... 111 323 000 ... 111 222 000 ... 111 323 000 ... 111 222 000 ... 111 222 000 ... 111 323 000 ... 111 222 000 ... 111 323 000 ... 111 222 000 ... 111 222 000 ... 111 323 000 ... 111 222 000 ... 111 323 000 ... 111 333 000 ... 111 434 000 ... 111 332 000 ... 111 322 000 ... 111 222 000 ... 111 222 000 ... 111 322 000 ... 111 332 000 ... 111 322 000 ... 111 222 000 ... 111 222 000 ... 111 322 000 ... 111 332 000 ... 111 322 000 ... 111 323 0 0( ( . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 000 0 00... 0 0.111 0333 6-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0332 7-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0222 8-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0222 8-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0222 8-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0222 8-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0332 8-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0222 7-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0222 8-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0222 8-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0222 8-0.006.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 6 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 000 0 00... 0 0.111 0332 7-0.005.-000.0 0 0( ( 1 . . 0 0 - - 0 0 . . 0 1 3 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 2 4 - - 0 0 . . 0 0 0 0( ( 0 0 . . 0 0 - - 0 0 . . 0 1 2 4 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 000 0 00... 0 0.111 0332 6-0.004.-000.0 0 0( ( 0 . . 0 0 - - 0 0 . . 0 1 2 5 0 0 . . - - 0 0 5 1 0 08 8 . .m m 0 0) ) 1 3 - - 0 0 . . 0 0 0 0 000 ... 111 433 图15-3 1层配筋简图 4. 边缘构件简图方案附件 图15-4 1层边缘构件简图 5. 柱、墙轴压比简图 187方案附件 图15-5 1层柱、墙轴压比简图 188CABR-PKPM 9.5 二、三区胎架计算书 一. 设计依据 本工程按照如下规范、规程进行设计: 1. 《混凝土结构设计规范》(GB 50010-2010) 2. 《钢结构设计标准》(GB50017-2017) 3. 《建筑抗震设计规范》(GB50011-2010) 4. 《建筑结构荷载规范》(GB50009-2012) 5. 《人民防空地下室设计规范》(GB50038-2005) 6. 《高层建筑混凝土结构技术规程》(JGJ3-2010) 7. 《高层民用建筑钢结构技术规程》(JGJ99-2015) 8. 《钢管混凝土结构设计与施工规程》(CECS 28-2012) 9. 《混凝土异形柱结构技术规程》(JGJ149-2017) 10. 《钢板剪力墙技术规程》(JGJ/T 380-2015) 11. 《门式刚架轻型房屋钢结构技术规范》(GB51022-2015) 12. 《建筑结构可靠性设计统一标准》(GB50068-2018) 二. 计算软件信息 本工程计算软件为SATWE V5.1.3版。 计算日期为2021年3月4日10时46分16秒。 三. 结构模型概况 1. 系统总信息 总信息: 水平力与整体坐标夹角（度） 0.00 混凝土容重（kN/m3） 25.00 钢材容重（kN/m3） 78.00 裙房层数 0 转换层所在层号 0 嵌固端所在层号 1 地上部分层数 1 地下室层数 0 墙元细分最大控制长度（m） 1.00 弹性板细分最大控制长度（m） 1.00 转换层指定为薄弱层 是 墙梁跨中节点作为刚性楼板从节点 是 高位转换结构等效侧向刚度比计算 传统方法 墙倾覆力矩计算方法 考虑墙的所有内力贡献 考虑梁板顶面对齐 否 构件偏心方式 传统移动节点方式 结构材料信息 钢结构 结构体系 钢框架-支撑结构 恒活荷载计算信息 模拟施工加载 1 风荷载计算信息 计算水平风荷载 地震作用计算信息 计算水平地震作用 - 189 -CABR-PKPM 结构所在地区 全国 规定水平力的确定方式 楼层剪力差方法（规范方法） 墙梁转杆单元，当跨高比>= 0.00 框架梁转壳元，当跨高比< 0.00 扣除构件重叠质量和重量 否 全楼强制刚性楼板假定 不采用 整体计算考虑楼梯刚度 不考虑 采用指定的刚重比计算模型 否 墙柱刚度折减系数 1.00 自动计算现浇楼板自重 否 弹性板按有限元方式进行面外设计 否 风荷载信息: 地面粗糙度类别 C 修正后的基本风压（kN/m2） 0.45 X向结构基本周期（秒） 0.25 Y向结构基本周期（秒） 0.25 风荷载作用下结构的阻尼比（%） 5.00 承载力设计时风荷载效应放大系数 1.00 用于舒适度验算的风压（kN/m2） 0.55 用于舒适度验算的结构阻尼比（%） 2.00 考虑顺风向风振影响 是 考虑横风向风振影响 否 考虑扭转风振影响 否 水平风体型系数： 体型分段数 1 第一段： 最高层号 1 X向体型系数 1.30 Y向体型系数 1.30 设缝多塔背风面体型系数 0.50 活荷信息: 楼面活荷载折减方式 传统方式 柱、墙设计时活荷载 不折减 传给基础的活荷载 折减 柱、墙、基础活荷载折减系数： 计算截面以上层数 折减系数 1 1.00 2-3 0.85 4-5 0.70 6-8 0.65 9-20 0.60 20层以上 0.55 梁楼面活荷载折减设置 不折减 梁活荷不利布置的最高层号 1 墙、柱设计时消防车荷载 折减 - 190 -CABR-PKPM 梁设计时消防车荷载 折减 考虑结构使用年限的活荷载调整系数 1.00 二阶效应: 结构内力分析方法 一阶弹性设计方法 二阶效应计算方法 不考虑 柱长度系数置1.0 否 考虑柱、支撑侧向失稳 否 考虑结构整体缺陷 否 考虑结构构件缺陷 否 传施工步荷载 否 调整信息: 梁活荷载内力放大系数 1.00 梁扭矩折减系数 0.40 托墙梁刚度放大系数 1.00 梁端负弯矩调幅系数 0.85 梁端弯矩调幅方法 通过竖向构件判断调幅梁支座 地震作用下连梁刚度折减系数 0.60 风荷载作用下的连梁刚度折减系数 1.00 梁刚度放大系数按2010规范取值 是 梁刚度放大系数按主梁计算 否 剪重比调整 调整 扭转效应是否明显 否 弱轴方向动位移比例（0-1） 0.00 强轴方向动位移比例（0-1） 0.00 薄弱层调整： 按刚度比判断薄弱层的方式 按抗规和高规从严判断 受剪承载力突变形成的薄弱层自动进行调 整 否 指定的薄弱层个数 0 薄弱层地震内力放大系数 1.25 地震作用调整： 全楼地震作用放大系数 1.00 二道防线调整： 考虑双向地震时内力调整方式 先考虑双向地震再调整 0.2V0分段调整方法 规范方法 alpha 0.20 beta 1.50 调整分段数 0 调整系数上限 2.00 调整与框支柱相连的梁的内力 否 框支柱调整系数上限 5.00 采用 SAUSAGE-Design 计算的连梁刚度折 减系数 否 计算地震位移时不考虑连梁刚度折减 否 钢管束墙混凝土刚度折减系数 1.00 转换结构构件（三、四级）的水平地震作 1.00 - 191 -CABR-PKPM 用效应放大系数 梁柱重叠部分简化为刚域： 梁端简化为刚域 否 柱端简化为刚域 否 设计信息: 结构重要性系数 0.90 交叉斜筋箍筋与对角斜筋强度比 1.00 钢构件截面净毛面积比 0.85 梁按压弯计算的最小轴压比 0.15 梁按拉弯计算的最小轴拉比 0.15 钢梁宽厚比等级 S4 钢柱宽厚比等级 S4 钢构件材料强度执行《高钢规》JGJ 99- 2015 是 长细比、宽厚比执行《高钢规》第 7.3.9 条和7.4.1条 否 框架梁端配筋考虑受压钢筋 是 结构中的框架部分轴压比限值按照纯框架 结构的规定采用 否 构造边缘构件竖向配筋最小值提高 0.001Ac 是 轴压比小于《抗规》6.4.5条限制时设置 为构造边缘构件 是 按排架柱考虑柱二阶效应 否 框架梁弯矩按简支梁控制 主梁、次梁均执行此条 主梁进行简支梁控制的处理方法 分段计算 梁保护层厚度（mm） 20.00 柱保护层厚度（mm） 20.00 钢柱计算长度系数： X向： 有侧移 Y向： 有侧移 自动考虑有无侧移 否 柱配筋计算原则 按单偏压计算 柱双偏压配筋方式 普通方式 柱剪跨比计算原则 简化方式（H/2h0） 简化方式（H/2h0） 否 墙柱配筋采用考虑翼缘共同工作的设计方 法 否 圆钢管混凝土构件设计执行规范 高规(JGJ 3-2010) 方钢管混凝土构件设计执行规范 组合结构设计规范(JGJ 138-2016) 型钢混凝土构件设计执行规范 组合结构设计规范(JGJ 138-2016) 异形柱设计执行规范 混凝土异形柱结构技术规程(JGJ149-2017) 钢结构设计执行规范 《钢结构设计标准》GB50017-2017 执行《装配式剪力墙结构设计规程》 DB11/1003-2013 否 执行《建筑结构可靠性统一设计标准》 是 按《建筑与市政工程抗震通用规范》试设 否 - 192 -CABR-PKPM 计 箍筋间距： 梁箍筋间距（mm） 100.00 柱箍筋间距（mm） 100.00 墙水平分布筋间距（mm） 200.00 柱实配钢筋超配系数 1.15 墙实配钢筋超配系数 1.15 荷载组合: 地震与风同时组合 否 考虑竖向地震为主的组合 是 普通风与特殊风同时进行组合 否 屋面活荷载、雪荷载和风荷载组合原则 屋面活荷载、风荷载和雪荷载同时进行组合 温度作用考虑风荷载参与组合的组合值系数 0.00 砼构件温度效应折减系数 0.30 水平地震作用分项系数γEh（主控） 1.30 水平地震作用分项系数γEh（非主控） 0.50 荷载组合方式 采用默认组合 (十一)性能设计: 按照高规方法进行性能设计 不考虑 (十二)高级参数: 计算软件信息 64位 线性方程组解法 Pardiso 地震作用分析方法 总刚分析方法 位移输出方式 简化输出 生成传给基础的刚度 否 支撑临界角（度） 20.00 位移指标统计时考虑斜柱（仅限小于“支 撑临界角”的斜柱） 否 按框架梁建模的连梁混凝土等级默认同墙 否 二道防线调整时，调整与框架柱相连的框 架梁端弯矩、剪力 是 采用自定义位移指标统计节点范围 否 薄弱层地震内力调整时不放大构件轴力 放大 剪切刚度计算时考虑柱刚域影响 否 短肢墙判断时考虑相连墙肢厚度影响 否 刚重比验算考虑填充墙刚度影响 否 剪力墙端柱的面外剪力统计到框架部分 否 执行《混凝土规范》9.2.6.1 否 执行《混凝土规范》11.3.7 否 采用自定义范围统计指标 否 (十三)其他重要参数: 主控自由度总数 276 楼层信息 表3-1 构件材料 - 193 -CABR-PKPM 梁 柱(含支撑) 墙 层号 数量 材料 数量 材料 数量 材料 1 80 Q345 11 Q345 各层等效尺寸 表3-5 各层等效尺寸(单位:m,m^2) 等 效 宽 等 效 高 最 大 宽 最 小 宽 层号 层高 累计层高 面积 形心X,Y B H BMAX BMIN 20.20,3.1 1 0.500 0.500 24.50 35.00 0.70 35.00 0.70 9 层塔属性 表3-6 楼层属性表 层 约束边缘 过渡 底部加强区 顶部小 输出位 结构镂 转换层 加强层 薄弱层 号 构件层 层 楼层 塔楼 移比 空 1 √ √ √ 四. 工况和组合 1. 工况设定 表4-1 工况设定 工况编号 工况简称 工况详称 工况1 DL 恒荷载 工况2 LL 活荷载 工况3 LL2 考虑不利布置的活荷载(负包络) 工况4 LL3 考虑不利布置的活荷载(正包络) 工况5 WX X向风荷载 工况6 WY Y向风荷载 工况7 EXP X向正偏心地震 工况8 EXM X向负偏心地震 工况9 EYP Y向正偏心地震 工况10 EYM Y向负偏心地震 工况11 LX X向静震(规定水平力) 工况12 LY Y向静震(规定水平力) 工况13 PX X向正偏心静震(规定水平力) 工况14 MX X向负偏心静震(规定水平力) 工况15 PY Y向正偏心静震(规定水平力) 工况16 MY Y向负偏心静震(规定水平力) 工况17 EX X向地震 工况18 EY Y向地震 2. 工况信息 - 194 -CABR-PKPM 表4-2 永久荷载信息 工况名称 分项系数 分项系数(有利) 重力荷载代表值系数 恒荷载 1.30 1.00 1.00 表4-3 可变荷载信息 工况名称 分项系数 抗震组合值系数 组合值系数 重力荷载代表值 系数 活荷载 1.50 -- 0.70 0.50 风荷载 1.50 0.20 0.60 0.00 DL: 恒荷载 LL: 活荷载 WL: 风荷载 EH: 水平地震 表4-5 工况组合原则 编号 组合 1 1.30*DL 1.50*LL 2 1.00*DL 1.50*LL 3 1.30*DL 1.50*WL 4 1.30*DL -1.50*WL 5 1.00*DL 1.50*WL 6 1.00*DL -1.50*WL 7 1.30*DL 1.50*LL 0.90*WL 8 1.30*DL 1.50*LL -0.90*WL 9 1.30*DL 1.05*LL 1.50*WL 10 1.30*DL 1.05*LL -1.50*WL 11 1.00*DL 1.50*LL 0.90*WL 12 1.00*DL 1.50*LL -0.90*WL 13 1.00*DL 1.05*LL 1.50*WL 14 1.00*DL 1.05*LL -1.50*WL 15 1.20*DL 0.60*LL 1.30*EH 16 1.20*DL 0.60*LL -1.30*EH 17 1.00*DL 0.50*LL 1.30*EH 18 1.00*DL 0.50*LL -1.30*EH 五. 质量信息 1. 结构质量分布 根据《高规》3.5.6条的规定，楼层质量沿高度宜均匀分布，楼层质量不宜大于相邻下 部楼层的1.5倍。结构全部楼层满足规范要求。 表5-1 质量分布 层号 恒载质量(t) 活载质量(t) 层质量(t) 质量比 1 3.0 1.8 4.7 1.00 - 195 -CABR-PKPM 恒载产生的总质量 (t): 2.954 活载产生的总质量 (t): 1.755 结构的总质量 (t): 4.708 恒载产生的总质量包括结构自重和外加恒载 结构总质量包括恒载、活载产生的质量和附加质量以及自定义工况荷载产生的质量 活载产生的总质量、自定义工况荷载产生的总质量和结构的总质量是活载折减后的结 果 (1t = 1000kg) 图5-1 恒载,活载,层质量分布曲线 - 196 -CABR-PKPM 图5-2 质量比分布曲线 2. 各层刚心、偏心率信息 Xstif、Ystif(m): 刚心的 X，Y 坐标值 Alf(Degree): 层刚性主轴的方向 Eex、Eey: X，Y 方向的偏心率 表5-2 各层刚心、偏心率信息 层号 Xstif Ystif Alf Eex Eey 1 20.20 3.19 0.00 0.19% 0.00% 六. 荷载信息 1. 风荷载信息 风压单位: kN/m2 迎风面积单位: m2 本层风荷、楼层剪力单位:kN 楼层弯矩单位: kN.m 表6-1 X向顺风向风荷载信息 层号 本层风荷 楼层剪力 楼层弯矩 1 0.2 0.2 0.1 表6-2 Y向顺风向风荷载信息 - 197 -CABR-PKPM 层号 本层风荷 楼层剪力 楼层弯矩 1 9.6 9.6 4.8 图6-1 顺风向楼层剪力简图 - 198 -CABR-PKPM 图6-2 顺风向楼层弯矩简图 七. 立面规则性 1. 楼层侧向剪切刚度 Ratx，Raty(刚度比): X，Y 方向本层塔剪切刚度与下一层相应塔剪切刚度的比值 表7-1 楼层侧向剪切刚度比 层号 Ratx Raty 1 1.00 1.00 图7-1 多方向刚度比简图 2. [楼层剪力/层间位移]刚度 《高规》3.5.2-2条规定：对非框架结构，楼层与其相邻上层的侧向刚度比，本层与 相邻上层的比值不宜小于0.9；当本层层高大于相邻上层层高的1.5倍时，该比值不宜 小于1.1；对结构底部嵌固层，该比值不宜小于1.5。结构并无侧向刚度不规则的情况。 《抗规》3.4.3-2条对于侧向刚度不规则的定义为：该层的侧向刚度小于相邻上一层 的70%，或小于其上相邻三个楼层侧向刚度平均值的 80%；结构并无侧向刚度不规则的 情况。 Ratx1，Raty1(刚度比1):X、Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比 值或上三层平均侧移刚度80%的比值中之较小值(按抗规3.4.3;高规3.5.2-1) - 199 -CABR-PKPM Ratx2，Raty2(刚度比2):X、Y 方向本层塔侧移刚度与本层层高的乘积与上一层相应塔 侧移刚度与上层层高的乘积的比值(高规3.5.2-2) 表7-2 楼层刚度比 层号 Ratx1 Raty1 Ratx2 Raty2 Rat2_min 1 1.00 1.00 1.00 1.00 1.00 图7-2 多方向刚度比1简图 - 200 -CABR-PKPM 图7-3 多方向刚度比2简图 3. 各楼层受剪承载力 《高规》3.5.3条规定:A级高度高层建筑的楼层抗侧力结构的层间受剪承载力不宜小 于其相邻上一层受剪承载力的80%,不应小于其相邻上一层受剪承载力的65%;B级高度 高层建筑的楼层抗侧力结构的层间受剪承载力不应小于其相邻上一层受剪承载力的 75%。 结构设定的限值是80.00%。并无楼层承载力突变的情况 Vx(kN)、Vy(kN): 楼层受剪承载力(X、Y方向) Vx/Vxp、Vy/Vyp: 本层与上层楼层承载力的比值(X,Y方向) 表7-3 各楼层受剪承载力及承载力比值 层号 Vx(kN) Vy(kN) Vx/Vxp Vy/Vyp 比值判断 1 1599.44 1599.44 1.00 1.00 满足 - 201 -CABR-PKPM 图7-4 多方向受剪承载力比简图 4. 楼层薄弱层调整系数 用户指定的薄弱层:在参数及多塔定义中指定的薄弱层 软弱层: 刚度比不满足规范要求的楼层 (刚度比判断方式: 抗规和高规从严判断) (软弱层判断原则:“楼层剪力/层间位移”刚度的刚度比1及刚 度比2) 薄弱层: 受剪承载力不满足规范要求的楼层 C_def: 默认的薄弱层调整系数(综合以上三项判断得到) C_user: 用户定义的薄弱层调整系数 C_final: 程序综合判断最终采用的薄弱层调整系数 表7-4 薄弱层调整系数 层号 方向 用户指定薄弱层 软弱层 薄弱层 C_def C_user C_final 1 X,Y 1.00 1.00 变形验算 1. 普通结构楼层位移指标统计 表中位移的单位为(mm) 表10-8 Y向风荷载工况的位移 - 202 -CABR-PKPM 层号 最大位移 最大层间位移角 1 6.58 1/224 本工况下全楼最大楼层位移= 6.58（发生在1层1塔） 本工况下全楼最大层间位移角= 1/224（发生在1层1塔） 图10-1 位移比简图 - 203 -CABR-PKPM 图10-2 层间位移比简图 图10-3 最大位移简图 - 204 -CABR-PKPM 图10-4 最大层间位移角简图 十一. 舒适度验算 1. 结构顶点风振加速度 根据《高规》3．7．6 条：房屋高度不小于150m的高层混凝土建筑结构应满足风振舒 适度要求。在10年一遇的风荷载标准值作用下，结构顶点的顺风向和横风向振动最大 加速度计算值对于住宅、公寓不应超过 0.15 m/s2，对于办公、旅馆不应超过 0.25 m/s2。 《高钢规》3．5．5 条规定：房屋高度不小于150m的高层民用建筑钢结构在10年一遇 的风荷载标准值作用下，结构顶点的顺风向和横风向振动最大加速度计算值对于住宅、 公寓不应超过0.20 m/s2，对于办公、旅馆不应超过0.28 m/s2。 具体的计算方法依据《荷载规范》附录J。 表11-1 风振加速度 工况 顺风向 横风向 WX 0.012 0.073 WY 0.580 0.777 十二. 抗倾覆和稳定验算 1. 抗倾覆验算 根据《高规》12.1.7条，在重力荷载与水平荷载标准值或重力荷载代表值与多遇水平 地震标准值共同作用下，高宽比大于4的高层建筑，基础底面不宜出现零应力区；高 宽比不大于4的高层建筑，基础底面与地基之间零应力区面积不应超过基础底面面积 的15％。结构的抗倾覆验算结果如下： 表12-1 抗倾覆验算 工况 抗倾覆力矩Mr(kN.m) 倾覆力矩Mov(kN.m) 比值Mr/Mov 零应力区(%) EX 822.57 0.18 4694.46 0.00 EY -0.00 0.30 -0.00 0.00 WX 945.38 0.06 14764.36 0.00 WY -0.00 3.20 -0.00 0.00 3. 二阶效应系数及内力放大 《钢结构标准》GB50017-2017 5.1.6条规定：框架柱的稳定计算应符合以下规定：结 构内力分析可采用一阶线弹性分析或二阶线弹性分析。当二阶效应系数小于 0.1时， 可采用一阶弹性分析；大于0.1且小于0.25时，宜采用二阶线弹性分析或直接分析； 大于0.25时，应增大结构的侧移刚度。 结构最大二阶效应系数(0.02，1层1塔）不大于0.1，结构内力分析可采用一阶弹性分 析或二阶弹性分析，结构最大二阶效应系数(0.02，1层1塔）不大于 0.25，能通过 《钢结构标准》GB50017-2017(5.1.6)的稳定计算。 θx,θy: 按《钢结构标准》GB50017-2017 5.1.6计算的二阶效应系数 刚度单位 : kN/m - 205 -CABR-PKPM 层高单位 : m 上部重量单位 : kN 表12-3 二阶效应系数 层号 X向刚度 Y向刚度 层高 上部重量 θx θy 1 2.68e+5 1752.76 0.50 84.57 0.00 0.02 图12-1 多方向二阶效应系数简图 结构分析及设计结果简图 1. 结构平面简图 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] - 206 - 6]5[25*1)5*(5*0*010*01 11)( 93]9[5*219*5*215*217* 6]5[45*1)5*(5*0*010*01 31)( 93]9[5*219*5*215*217* 6]5[55*1)5*(5*0*010*01 61)( 93]9[5*219*5*215*217* 6]5[85*1)5*(5*0*010*01 71)( 93]9[5*219*5*215*217* 6]5[05*2)5*(5*0*010*01 91)( 93]9[5*219*5*215*217* 6]5[15*2)5*(5*0*010*01 22)( 93]9[5*219*5*215*217* 6]5[35*2)5*(5*0*010*01 42)( 93]9[5*219*5*215*217* 6]5[65*2)5*(5*0*010*01 52)( 93]9[5*219*5*215*217* 6]5[85*2)5*(5*0*010*01 72)( 93]9[5*219*5*215*217* 6]5[05*3)5*(5*0*010*01 92)( 93]9[5*219*5*215*217* 6]5[15*3)5*(5*0*010*01 23)( 93]9[5*219*5*215*217* (33) (34) (35) (36) (37) (38) (39) (40) (41) (42) 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 7*125*125*9*125*9[39] 6]5[45*4)5*(5*0*010*01 34)( 93]9[5*219*5*215*217* 6]5[65*4)5*(5*0*010*01 54)( 93]9[5*219*5*215*217* 6]5[85*4)5*(5*0*010*01 74)( 93]9[5*219*5*215*217* 6]5[05*5)5*(5*0*010*01 94)( 93]9[5*219*5*215*217* 6]5[25*5)5*(5*0*010*01 15)( 93]9[5*219*5*215*217* 6]5[35*5)5*(5*0*010*01 45)( 93]9[5*219*5*215*217* 6]5[65*5)5*(5*0*010*01 55)( 93]9[5*219*5*215*217* 6]5[75*5)5*(5*0*010*01 85)( 93]9[5*219*5*215*217* 6]5[05*6)5*(5*0*010*01 95)( 93]9[5*219*5*215*217* 6]5[15*6)5*(5*0*010*01 26)( 93]9[5*219*5*215*217* 6]5[45*6)5*(5*0*010*01 36)( 93]9[5*219*5*215*217* (1)7*125*125*9*1 ( 2 6 5 5 * ) 9[39] (2)7*125*125*9*1 ( 2 6 5 6 * ) 9[39] (3)7*125*125*9*1 ( 2 6 5 7 * ) 9[39] (4)7*125*125*9*1 ( 2 6 5 8 * ) 9[39] (5)7*125*125*9*1 ( 2 6 5 9 * ) 9[39] (6)7*125*125*9*1 ( 2 7 5 0 * ) 9[39] (7)7*125*125*9*1 ( 2 7 5 1 * ) 9[39] (8)7*125*125*9*1 ( 2 7 5 2 * ) 9[39] (9)7*125*125*9*1 ( 2 7 5 3 * ) 9[39] (10)7*125*125*9*1 ( 2 7 5 4 * ) 9[39] (11) 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 120*120*6*6*6*6[6] 图15-1 1层结构平面简图 2. 荷载简图CABR-PKPM 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 ( 0 .00.00)0 ( 0 .00.00)0 ( 0 .00.00)0 ( 0 .00.00)0 ( 0 .00.00)0 ( 0 .00.00)0 ( 0 .00.00)0 ( 0 .00.00)0 ( 0 .00.00)0 ( 0 .00.00)0 (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) (0.00) - 207 - )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( )00.0*05.0*2.3*5( 图15-2 1层荷载简图 图15-3 1层配筋简图 4. 边缘构件简图 图15-4 1层边缘构件简图 5. 柱、墙轴压比简图 0.01 0.00 0.00 0.00 0.01 0.00 0.01 0.00 0.00 0.00 0.01 图15-5 1层柱、墙轴压比简图 9.6扣件式脚手架计算书 计算依据： 1、《建筑施工扣件式钢管脚手架安全技术标准》T/CECS 699-2020 2、《建筑施工脚手架安全技术统一标准》GB51210-2016 3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 4、《建筑结构荷载规范》GB50009-2012 5、《钢结构设计标准》GB50017-2017 6、《建筑地基基础设计规范》GB50007-2011 一、脚手架参数 结构重要性系数γ 1 脚手架安全等级 II级 0 脚手架搭设排数 双排脚手架 脚手架钢管类型 Φ48×2.5 脚手架架体高度H(m) 16 步距h(m) 1.2 立杆纵距或跨距l (m) 1.2 立杆横距l (m) 1.5 a b 横向水平杆计算外伸长度 0.15 内立杆离建筑物距离a(m) 0.2 a (m) 1 双立杆计算方法 不设置双立杆CABR-PKPM 二、荷载设计 脚手架设计类型 装修脚手架 脚手板类型 冲压钢脚手板 脚 手 板 自 重 标 准 值 0.3 脚手板铺设层数 3 G (kN/m2) kjb 安 全 防 护 网 自 重 标 准 值 0.01 挡脚板类型 冲压钢挡脚板 (kN/m2) 栏杆与挡脚板自重标准值 0.16 挡脚板铺设层数 3 G (kN/m) kdb 每米立杆承受结构自重标准 0.129 装修脚手架作业层数n 2 zj 值g (kN/m) k 装 修 脚 手 架 荷 载 标 准 值 3 地区 北京北京 G (kN/m2) kzj 安全网设置 全封闭 基本风压ω (kN/m2) 0.3 0 风荷载体型系数μ 1.04 风压高度变化系数 μ (连墙 1.31，1.31 s z 件、单立杆稳定性) 风荷载标准值ω (kN/m2)(连 0.409，0.409 k 墙件、单立杆稳定性) 计算简图： 立面图 - 208 -CABR-PKPM 侧面图 三、横向水平杆验算 纵、横向水平杆布置方式 横向水平杆在 纵向水平杆上横向水平杆根 2 上 数n 横杆抗弯强度设计值[f] 205 横杆截面惯性矩I(mm4) 92800 (N/mm2) 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 3860 - 209 -CABR-PKPM 纵、横向水平杆布置 承载能力极限状态 q=1.3×(0.028+G ×l /(n+1))+1.5×G ×l /(n+1)=1.3×(0.028+0.3×1.2/(2+1)) kjb a k a +1.5×3×1.2/(2+1)=1.992kN/m 正常使用极限状态 q'=(0.028+G ×l /(n+1))+G ×l /(n+1)=(0.028+0.3×1.2/(2+1))+3×1.2/(2+1) kjb a k a =1.348kN/m 计算简图如下： - 210 -CABR-PKPM 1、抗弯验算 M =max[ql 2/8，qa 2/2]=max[1.992×1.52/8，1.992×0.152/2]=0.56kN·m max b 1 σ=γ M /W=1×0.56×106/3860=145.172N/mm2≤[f]=205N/mm2 0 max 满足要求！ 2、挠度验算 ν =max[5q'l 4/(384EI) ， q'a 4/(8EI)]=max[5×1. max b 1 348×15004/(384×206000×92800)，1.348×1504/(8×206000×92800)]=4.648mm ν ＝4.648mm≤[ν]＝min[l /150，10]＝min[1500/150，10]＝10mm max b 满足要求！ 3、支座反力计算 承载能力极限状态 R =q(l +a )2/(2l )=1.992×(1.5+0.15)2/(2×1.5)=1.808kN max b 1 b 正常使用极限状态 R '=q'(l +a )2/(2l )=1.348×(1.5+0.15)2/(2×1.5)=1.223kN max b 1 b 四、纵向水平杆验算 承载能力极限状态 由上节可知F =R =1.808kN 1 max q=1.3×0.028=0.036kN/m 正常使用极限状态 由上节可知F '=R '=1.223kN 1 max q'=0.028kN/m 1、抗弯验算 计算简图如下： - 211 -CABR-PKPM 弯矩图(kN·m) σ=γ M /W=1×0.583×106/3860=151.154N/mm2≤[f]=205N/mm2 0 max 满足要求！ 2、挠度验算 计算简图如下： - 212 -CABR-PKPM 变形图(mm) ν ＝2.134mm≤[ν]＝min[l /150，10]＝min[1200/150，10]＝8mm max a 满足要求！ 3、支座反力计算 承载能力极限状态 R =4.145kN max 五、扣件抗滑承载力验算 横杆与立杆连接方式 单扣件 扣件抗滑移折减系数 0.85 扣件抗滑承载力验算： 横向水平杆：R =1×1.808=1.808kN≤R =0.85×8=6.8kN max c 纵向水平杆：R =1×4.145=4.145kN≤R =0.85×8=6.8kN max c 满足要求！ 六、荷载计算 脚手架架体高度H 16 脚手架钢管类型 Φ48×2.5 每米立杆承受结构自重标准 0.129 值gk(kN/m) 立杆静荷载计算 1、立杆承受的结构自重标准值N G1k 单外立杆：N =(gk+(l +a )×n/2×0.028/h)×H=(0.129+(1.5+0.15)×2/2×0. G1k b 1 028/1.2)×16=2.68kN 单内立杆：N =2.68kN G1k 2、脚手板的自重标准值N G2k1 单外立杆：N =n×la×(l +a )×G /2=3×1.2×(1.5+0.15)×0.3/2=0.891kN G2k1 b 1 kjb 单内立杆：N =0.891kN G2k1 3、栏杆与挡脚板自重标准值N G2k2 单外立杆：N =n×la×G =3×1.2×0.16=0.576kN G2k2 kdb 4、围护材料的自重标准值N G2k3 单外立杆：N =G ×la×H=0.01×1.2×16=0.192kN G2k3 kmw 5、构配件自重标准值N 总计 G2k 单外立杆：N =N +N +N =0.891+0.576+0.192=1.659kN G2k G2k1 G2k2 G2k3 - 213 -CABR-PKPM 单内立杆：N =N =0.891kN G2k G2k1 立杆施工活荷载计算 外立杆：N =la×(l +a )×(n ×G )/2=1.2×(1.5+0.15)×(2×3)/2=5.94kN Q1k b 1 zj kzj 内立杆：N =5.94kN Q1k 组合风荷载作用下单立杆轴向力： 单外立杆：N=1.3×(N + N )+1.5×N =1.3×(2.68+1.659)+ 1.5×5.94=14. G1k G2k Q1k 551kN 单内立杆：N=1.3×(N + N )+1.5×N =1.3×(2.68+0.891)+ 1.5×5.94=13. G1k G2k Q1k 552kN 七、立杆稳定性验算 脚手架架体高度H 16 立杆计算长度系数μ 1.5 立杆截面抵抗矩W(mm3) 3860 立杆截面回转半径i(mm) 16.1 立杆抗压强度设计值[f] 205 立杆截面面积A(mm2) 357 (N/mm2) 连墙件布置方式 两步三跨 1、立杆长细比验算 立杆计算长度l =Kμh=1×1.5×1.2=1.8m 0 长细比λ=l /i=1.8×103/16.1=111.801≤210 0 满足要求！ 轴心受压构件的稳定系数计算： 立杆计算长度l =Kμh=1.155×1.5×1.2=2.079m 0 长细比λ=l /i=2.079×103/16.1=129.13 0 查《规范》表A得，φ=0.401 2、立杆稳定性验算 组合风荷载作用 单立杆的轴心压力设计值 N=1.3(N +N )+1.5N =1.3×(2.68+1.659)+1.5×5. G1k G2k Q1k 94=14.551kN M =φ γ M =φ γ (0.05ζ w l H 2)=0.6×1.5×(0.05×0.6×0.409×1.2×2. wd w Q wk w Q 1 k a 1 42)=0.076kN·m σ=γ [N/(φA)+ M /W]=1×[14550.7/(0.401×357)+76329.216/3860]=121. 0 wd 416N/mm2≤[f]=205N/mm2 满足要求！ 八、脚手架架体高度验算 不组合风荷载作用 H =(φAf/γ -(1.3 ×N +1.5N ))/(1.3 ×g )=(0.401×357×205×10-3/1-(1.3 s1 0 G2k Q1k k ×1.659+1.5×5.94))/(1.3 ×0.129)=109.007m 组合风荷载作用 H =(φAf/γ -(1.3 ×N +1.5N +M φA/W))/(1.3 ×g )=(0. s2 0 G2k Q1k wd k - 214 -CABR-PKPM 401×357×205×10-3/1-(1.3 ×1.659+1.5×5.94+0.076×1000×0. 401×357/3860))/(1.3 ×0.129)=92.127m H =92.127m>H=16m s 满足要求！ 九、连墙件承载力验算 连墙件布置方式 两步三跨 连墙件连接方式 扣件连接 连墙件约束脚手架平面外变 3 连墙件计算长度l (mm) 600 0 形轴向力N0(kN) 连墙件截面类型 钢管 连墙件型号 Φ48×2.5 连墙件截面面积A (mm2) 357 连墙件截面回转半径i(mm) 16.1 c 连墙件抗压强度设计值[f] 205 连墙件与扣件连接方式 双扣件 (N/mm2) 扣件抗滑移折减系数 0.85 N =1.5×ω ×2×h×3×l =1.5×0.409×2×1.2×3×1.2=5.301kN lw k a 长细比λ=l /i=600/16.1=37.267，查《规范》表A.0.5得，φ=0.896 0 (N +N )/(φAc)=(5.301+3)×103/(0.896×357)=25.951N/mm2≤0.85×[f]=0.85× lw 0 205N/mm2=174.25N/mm2 满足要求！ 扣件抗滑承载力验算： N +N =5.301+3=8.301kN≤0.85×12=10.2kN lw 0 满足要求！ - 215 -
