IDEA看代码必备插件Call Graph 介绍及使用方法
◆ 介绍#

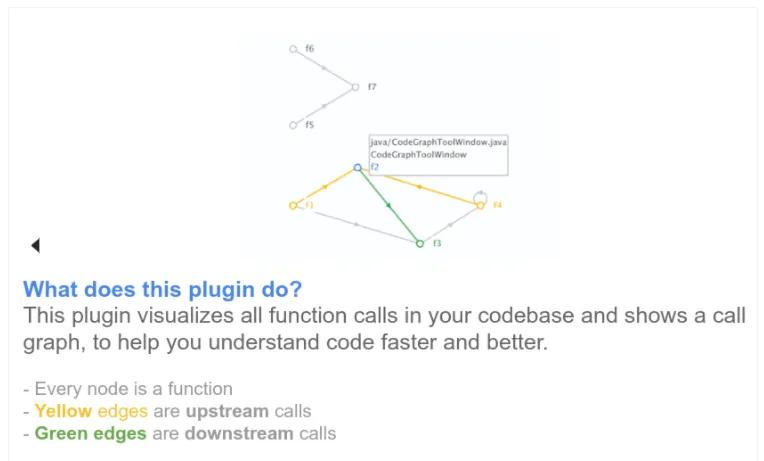

Call Graph是一款IDEA插件，用于可视化基于IntelliJ平台的IDE的函数调用图。
这个插件的目标是让代码更容易理解，有助于读懂和调试代码。当前只支持Java。针对Typescript、Javascript或Python工具，可以使用作者的另外一款工具Codemap（https://codemap.app/）
介绍
◆ 安装#

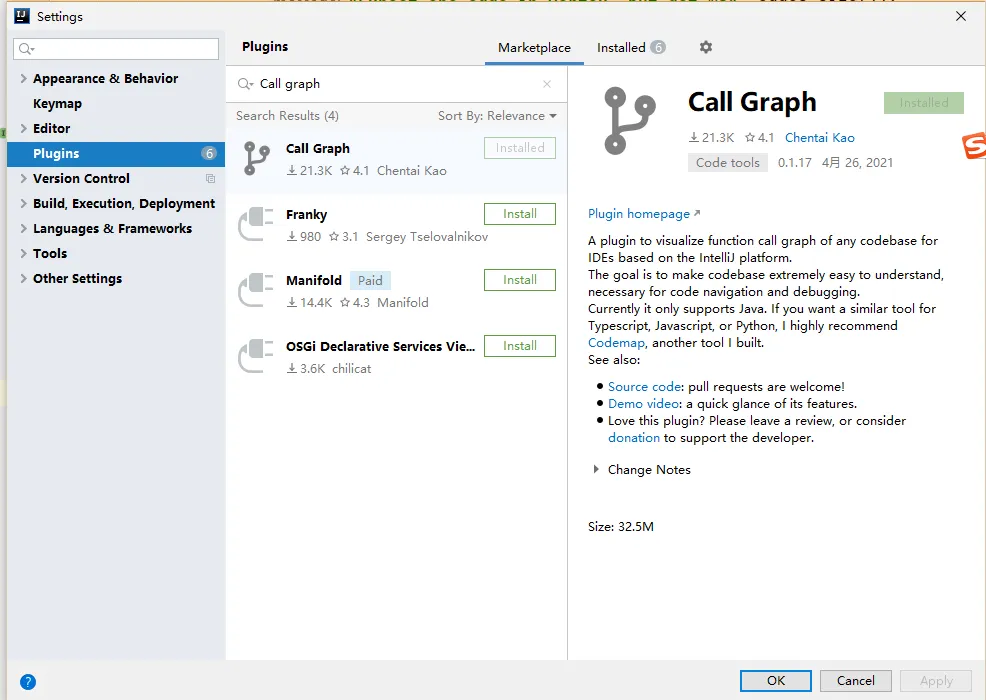

打开idea的设置-插件，搜索Call Graph，安装即可：
安装
◆ 使用
◆ 激活

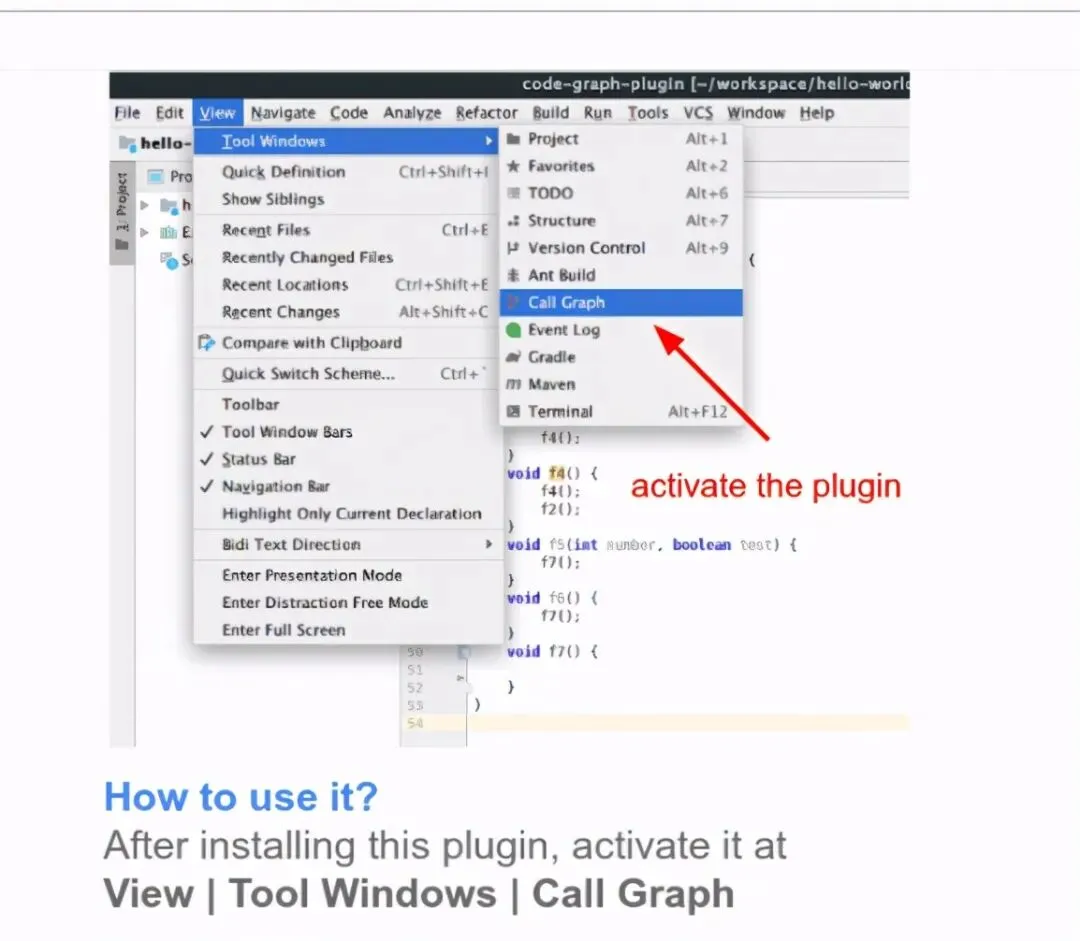

安装后，通过View – Tool Windows – Call Graph ，激活窗口
激活

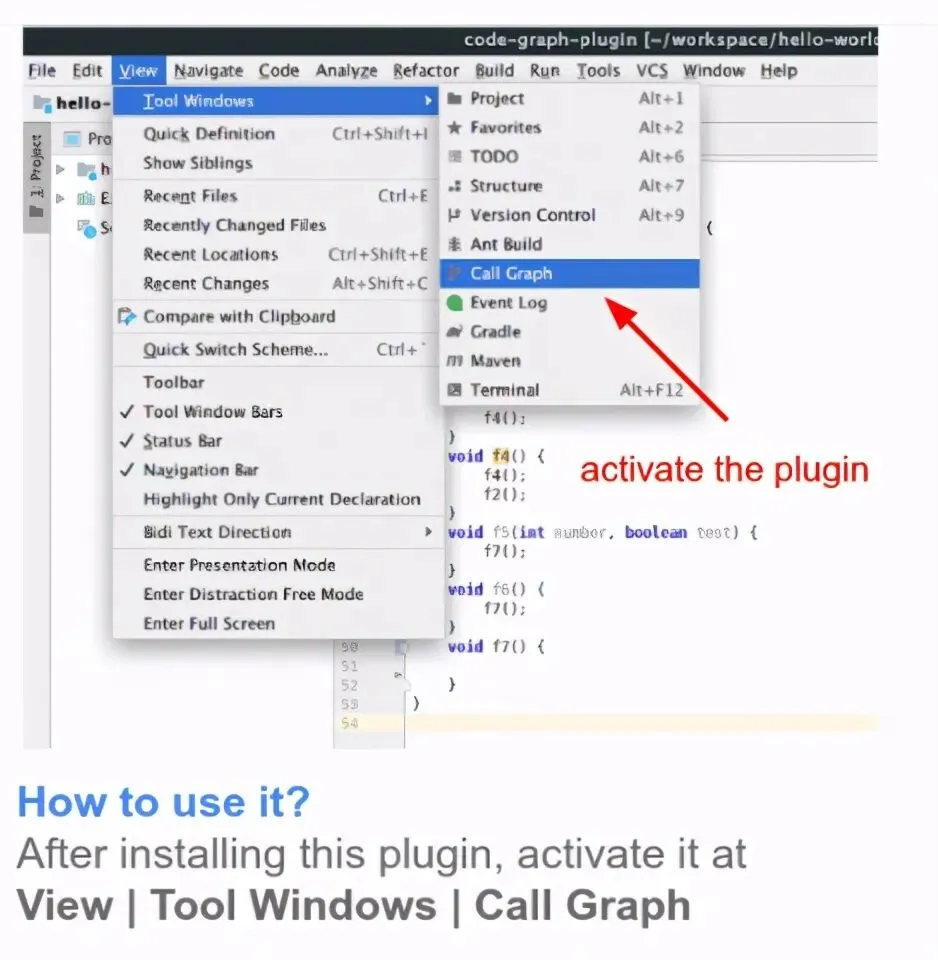

激活窗口：
激活
Build Graph

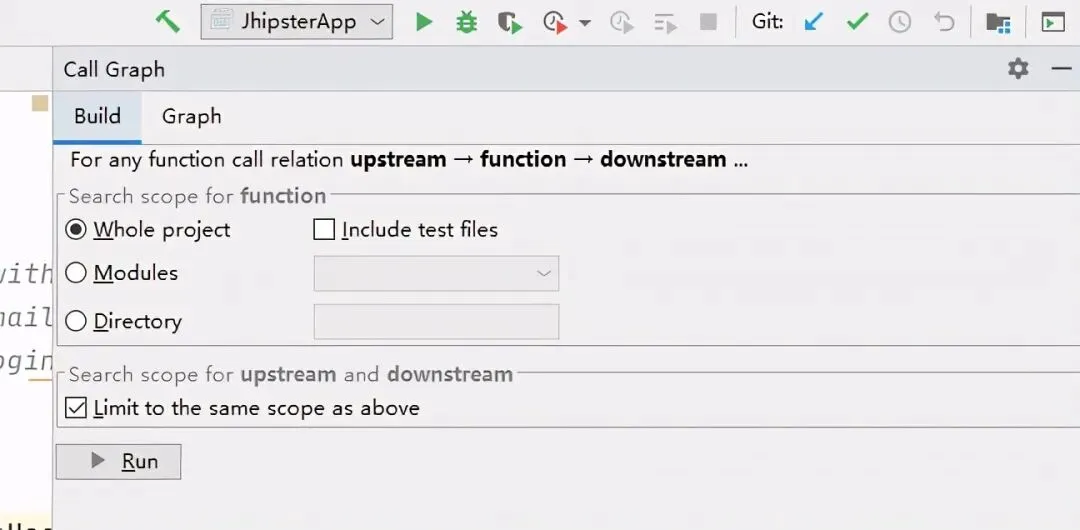

激活后，需要先Build graph，让插件分析java代码，可以选择对整个工程或者针对某个项目。
然后点击Run.
build
这一步，根据工程大小，耗时不同，如果代码量比较大，可能会卡顿几十秒，不要着急。
◆ 查看graph
等Build完成，可以切换到Graph tab，查看结果了。
查看graph
简单说明：
-
箭头 A->B，表示A函数调用B函数
-
点击或者hover节点时，黄色的边代表上游调用（被谁调用），绿色代表下游（调用了谁）
-
可以调节画布宽高等参数。
◆ 自定义Graph#
可以自定义是否显示class name和file path，自定义节点颜色等，同时支持搜索和过滤不同级别的函数，内外部函数等。
◆实战#
我们打开一个jhipster生成的默认工程，先Build。
等待了10几秒，出现图形：

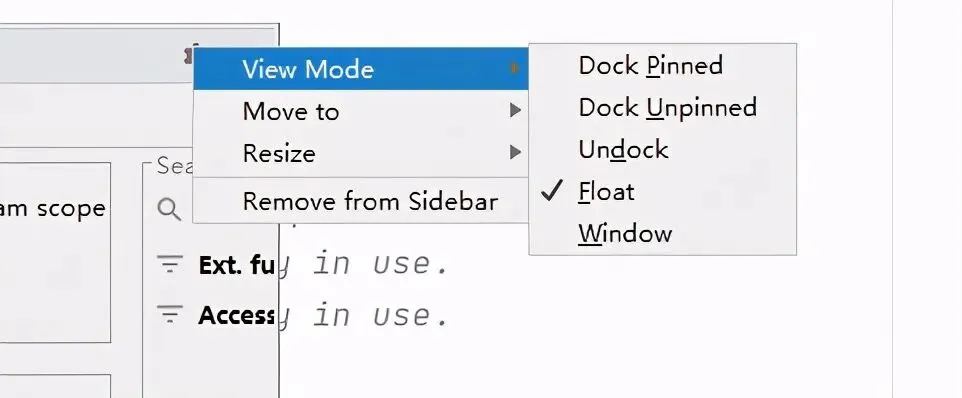

把窗口设置为Float，这样可以最大化查看图形。
我们来看一个controller里的方法，比如UserResource的createUser。
Copy /**
* {@code POST /admin/users} : Creates a new user.
* <p>
* Creates a new user if the login and email are not already used, and sends an
* mail with an activation link.
* The user needs to be activated on creation.
*
* @param userDTO the user to create.
* @return the {@link ResponseEntity} with status {@code 201 (Created)} and with body the new user, or with status {@code 400 (Bad Request)} if the login or email is already in use.
* @throws URISyntaxException if the Location URI syntax is incorrect.
* @throws BadRequestAlertException {@code 400 (Bad Request)} if the login or email is already in use.
*/
@PostMapping("/users")
@PreAuthorize("hasAuthority(\"" + AuthoritiesConstants.ADMIN + "\")")
public ResponseEntity<User> createUser(@Valid @RequestBody AdminUserDTO userDTO) throws URISyntaxException {
log.debug("REST request to save User : {}", userDTO);
if (userDTO.getId() != null) {
throw new BadRequestAlertException("A new user cannot already have an ID", "userManagement", "idexists");
// Lowercase the user login before comparing with database
} else if (userRepository.findOneByLogin(userDTO.getLogin().toLowerCase()).isPresent()) {
throw new LoginAlreadyUsedException();
} else if (userRepository.findOneByEmailIgnoreCase(userDTO.getEmail()).isPresent()) {
throw new EmailAlreadyUsedException();
} else {
User newUser = userService.createUser(userDTO);
mailService.sendCreationEmail(newUser);
return ResponseEntity
.created(new URI("/api/admin/users/" + newUser.getLogin()))
.headers(HeaderUtil.createAlert(applicationName, "userManagement.created", newUser.getLogin()))
.body(newUser);
}
}

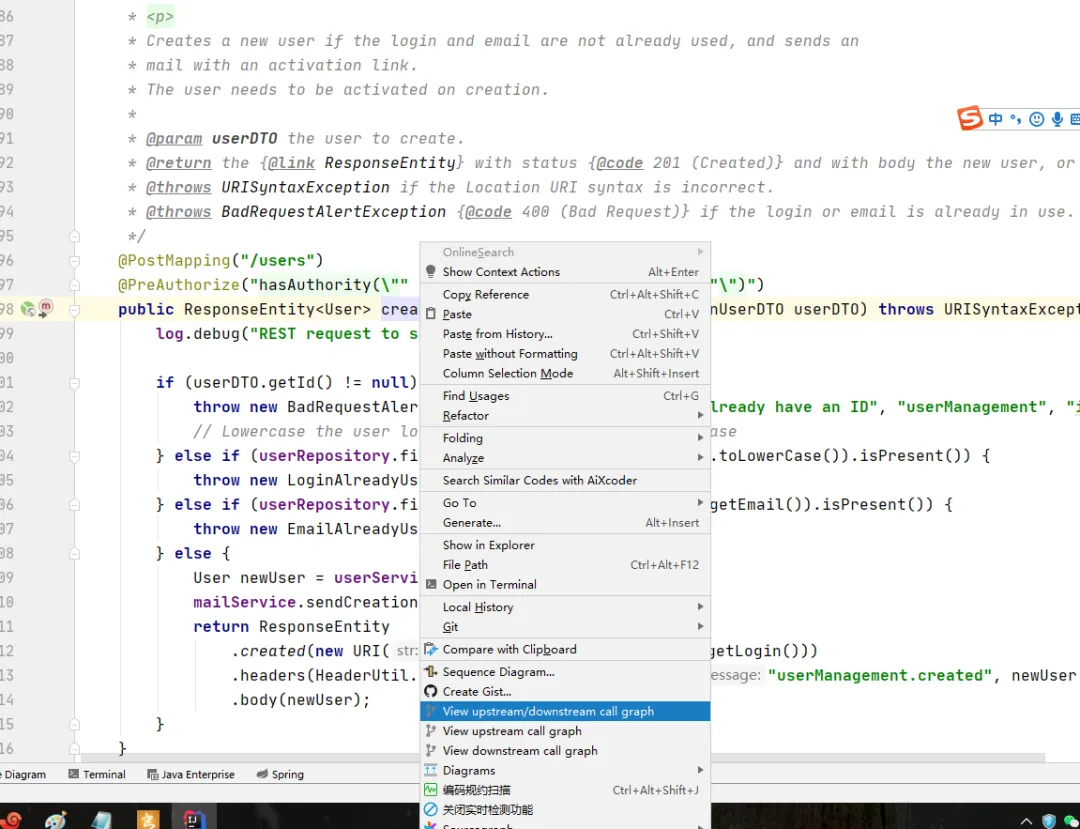

鼠标点击函数名，右键菜单查看Graph：

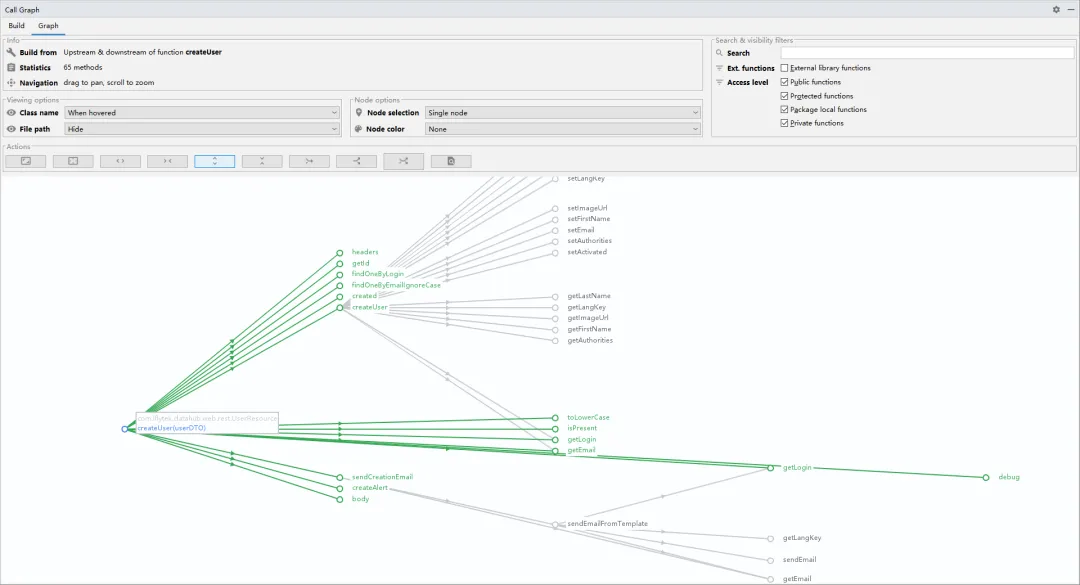

就能查看到调用关系图了：
由于是controller里的函数，只有下游调用，没有上游。

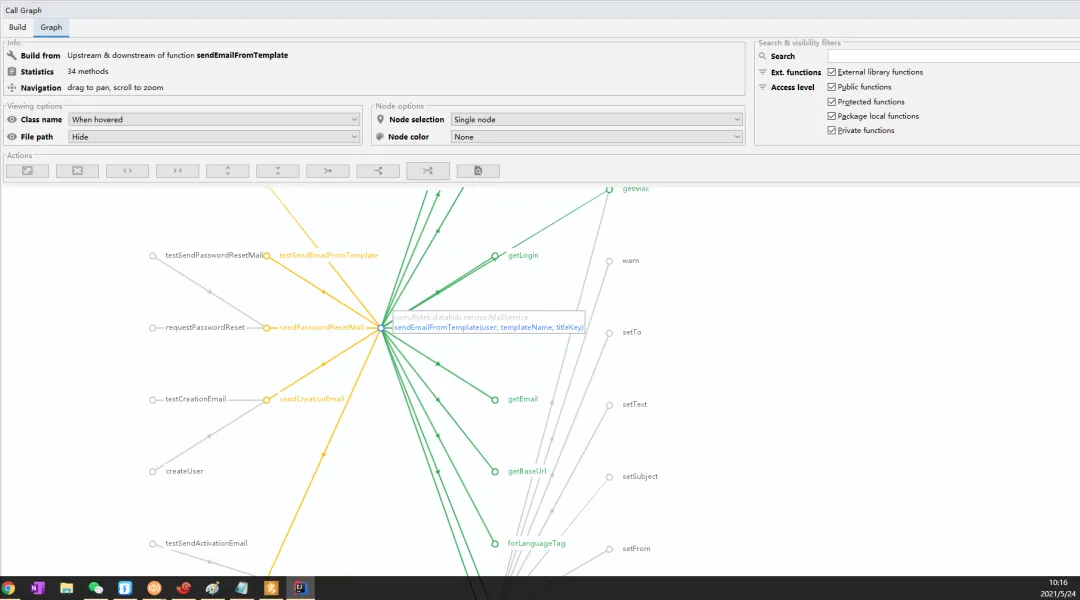

我们再看个有上下游的，比如MailService里的发送模板邮件：
透过图形，可以很方便地看到上游有哪些函数调用了sendEmailFromTemplate，也清楚的知道sendEmailFromTemplate依赖哪些函数。
