【必备插件】爆炸图/轴测图/结构拆解/层次叠加,这两个插件就够了!
第「210012」期
1-千层饼图
千层饼图
华煜软件
※
千层饼图的由来
8.8分 豆瓣评分高分榜
设计结合自然—伊恩 伦诺克斯 麦克哈格
作者: 伊恩·伦诺克斯·麦克哈格
出版社:天津大学出版社
译者:芮经纬
出版年:2006-10-1
页数:244
伊恩·伦诺克斯·麦克哈格，教授是英国著名环境设计及区域规划系创始人、系主任。由于他在运用生态学原理处理人类生存环境方面做出的特殊贡献，曾多次获得荣誉，包括1972年美国建筑师学会联合专业奖章、1990年乔治·布什总统颁发的全美艺术奖章及日本城市设计奖。
《设计结合自然》是麦克哈格的代表作，1971年获全美图书奖，是一本具有里程碑意义的专著。本书在很大意义上扩展了传统“规则”与“设计”的研究范围，将其提升至生态科学的高度，使这真正向着饮食多门综合性学科的方向发展。作者以丰富的资料、精辟的论断，阐述了从与自然环境之间不可侵害的依赖关系、大自然演进的规律和人类认识的深化。作者提出以生态原理进行规划操作和分析的方法，使理论与实践紧密结合。书中通过许多实例，详细介绍了这种方法的具体应用，对城市、乡村、海洋、陆地、植被 、气候等问题均以生态原理加以研究，并指出正确利用的途径。
在我国全力建设和谐社会的时代，在城市建设指导思想由“空间论”转向“环境论”，进而发展至“生态论”的今天，书中述解的许多理论观点仍充满着生机与活力；书中所介绍的环境规则与设计方法，依然对“可持续发展”的实践探索提供着鲜明的借鉴价值。本书对从事地理学、生物学、生态学、环境科学、建筑学、城市规划学、景观学等学科学习与工作的人们是一本不可多得、历史弥新的参考书，同时，它也密切契合了当前学术研究与实践探索的整体动态，为我国实施和谐、生态、多元的城市环境设计与规划提供了必要的思想平台。
※ 文件分享系百度网盘，如遇链接无法打开，请联系华煜教育的任意老师寻求帮助

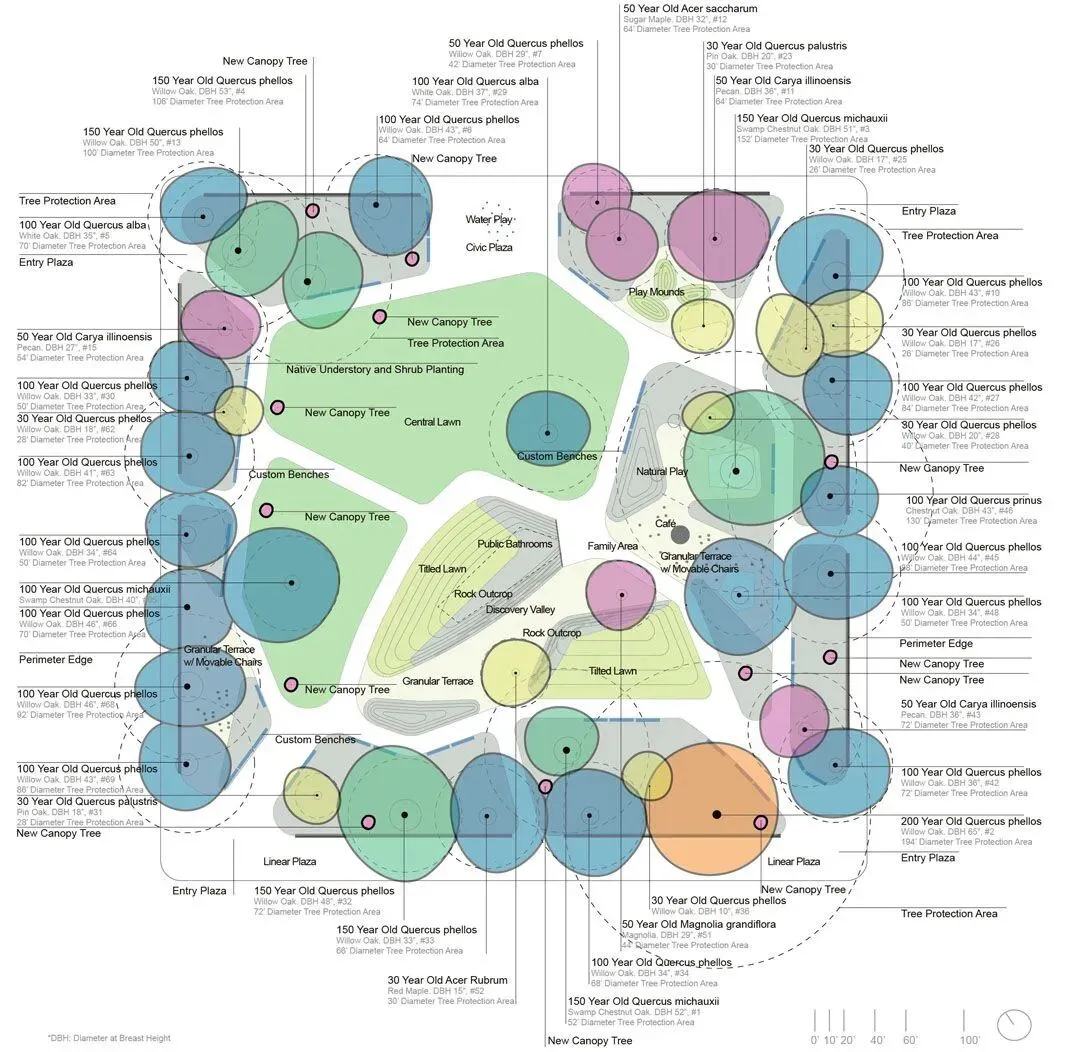

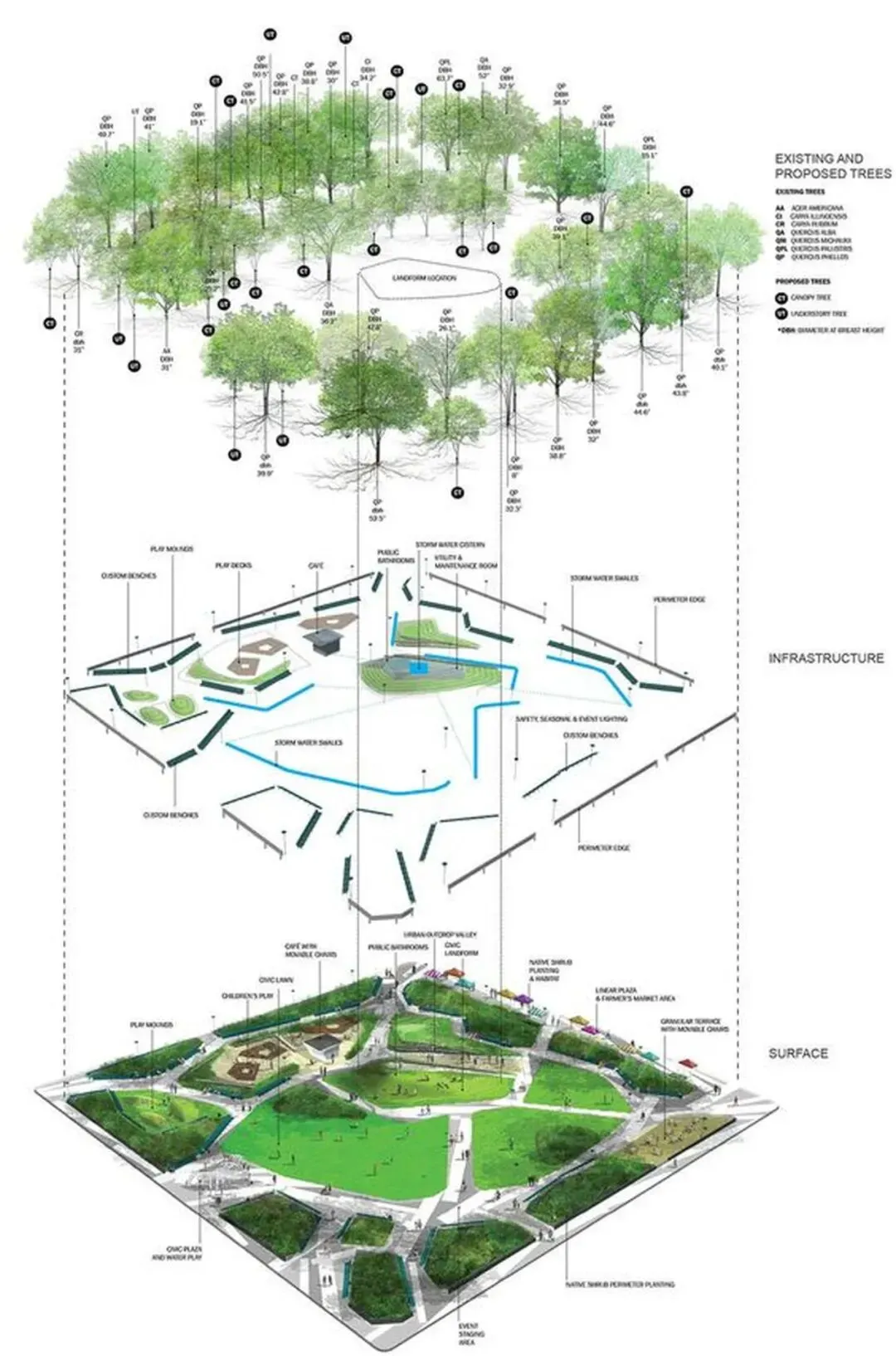

好了，那我们就来看实际案例吧，本案例来自2013ASLA规划设计类荣誉奖 ：摩尔广场 / Christopher Counts Studio，大家不要小瞧他的年份，这个案例是在经典！

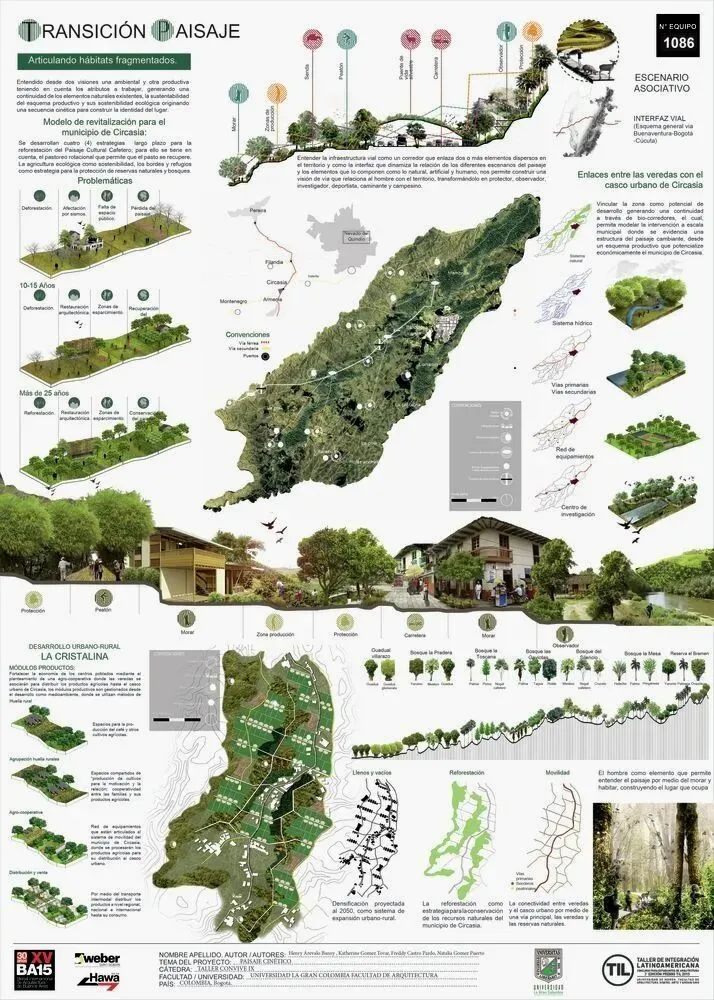

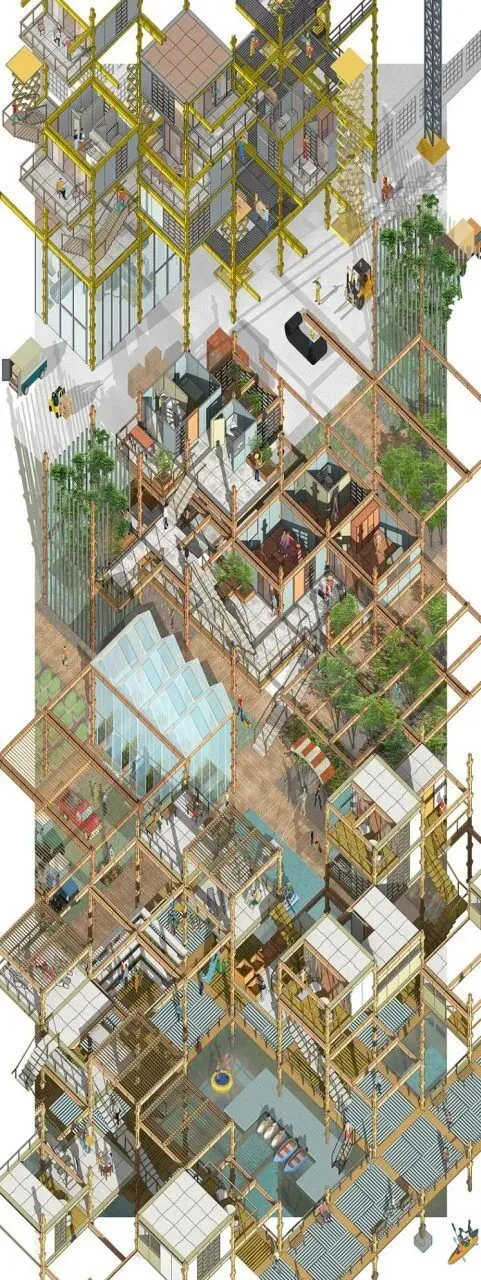

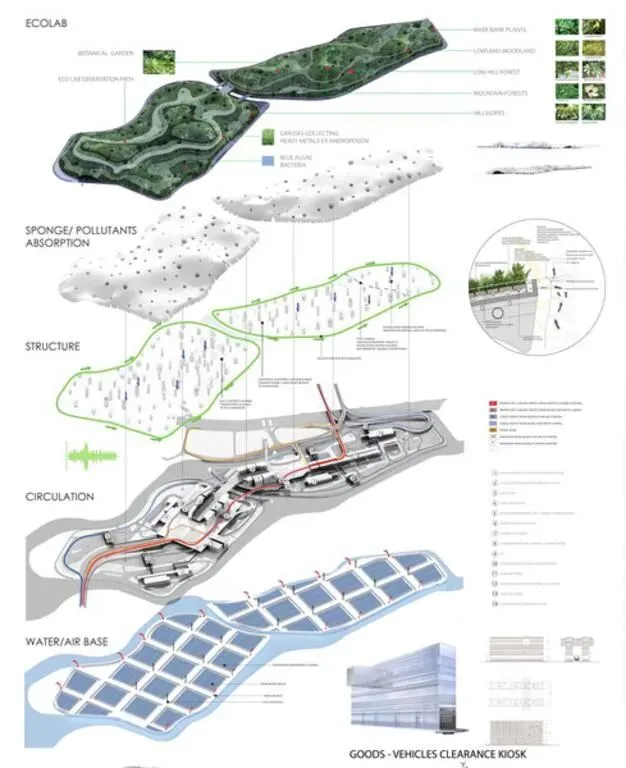

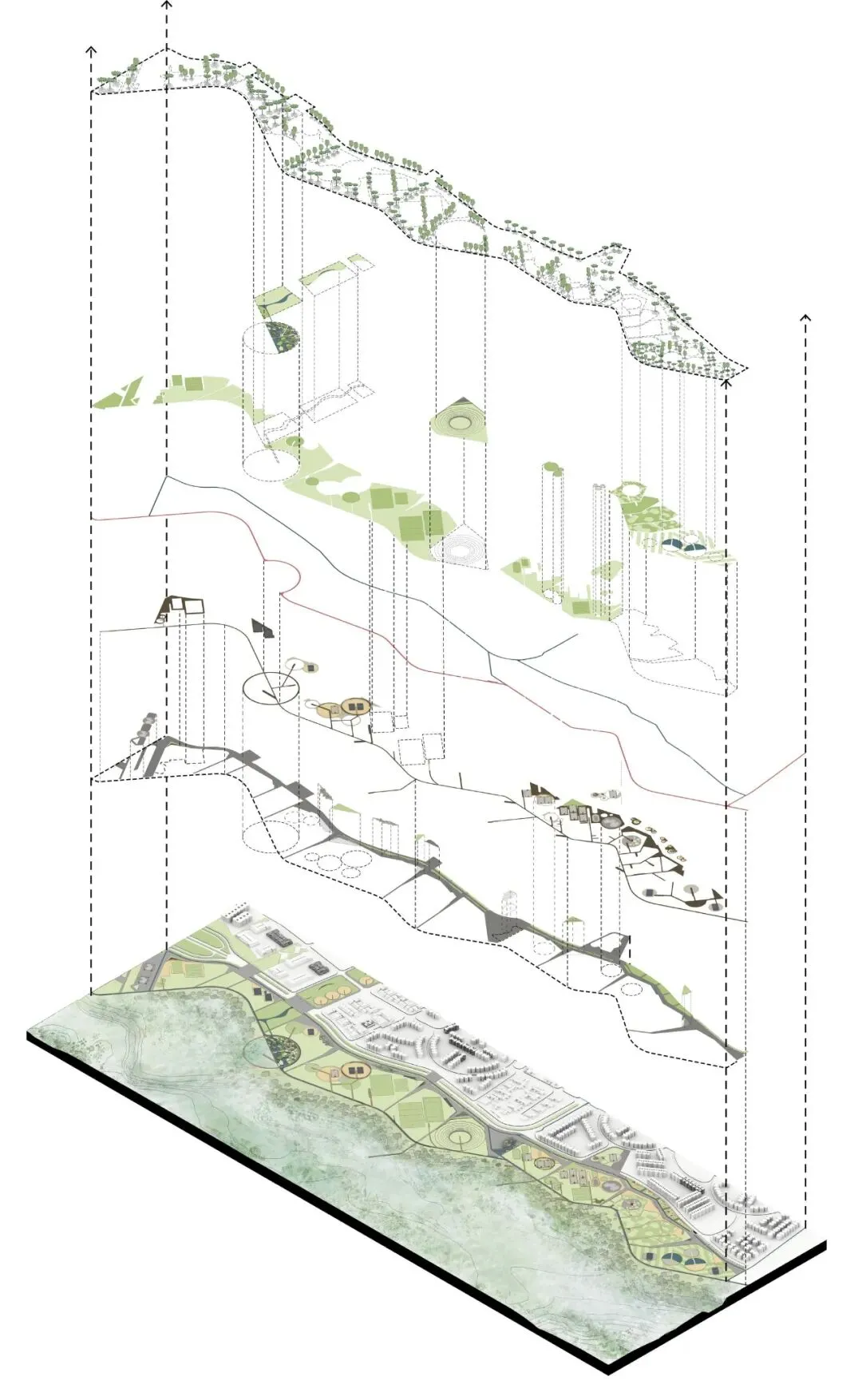

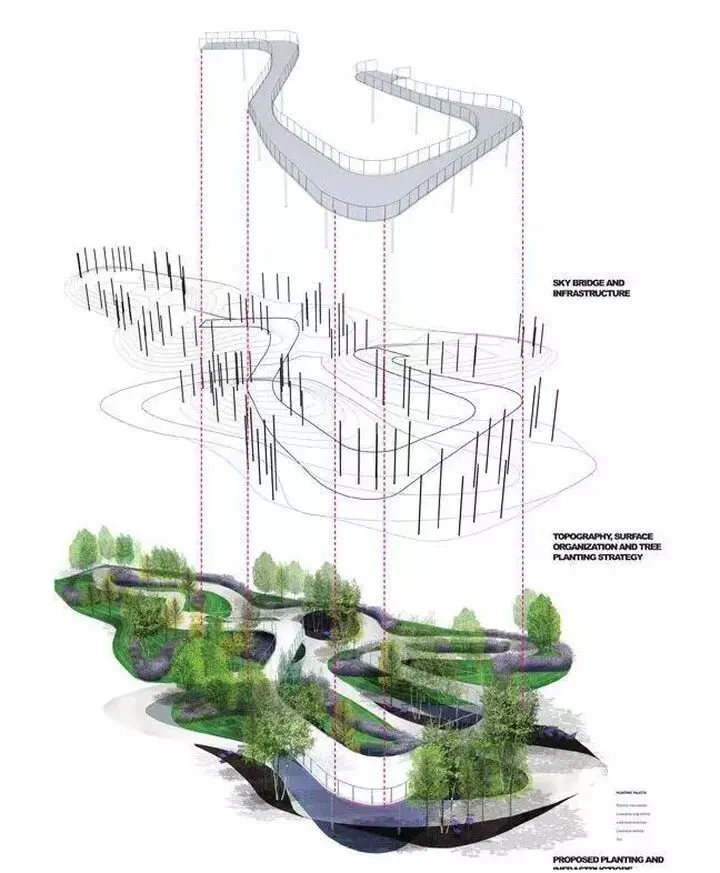

除了这张经典的千层并分析图之外，小编还努力的为大家搜罗了很多的千层饼图，大家在做图的时候可以参照下面的优秀千层饼分析图来制作自己的分析图。
01

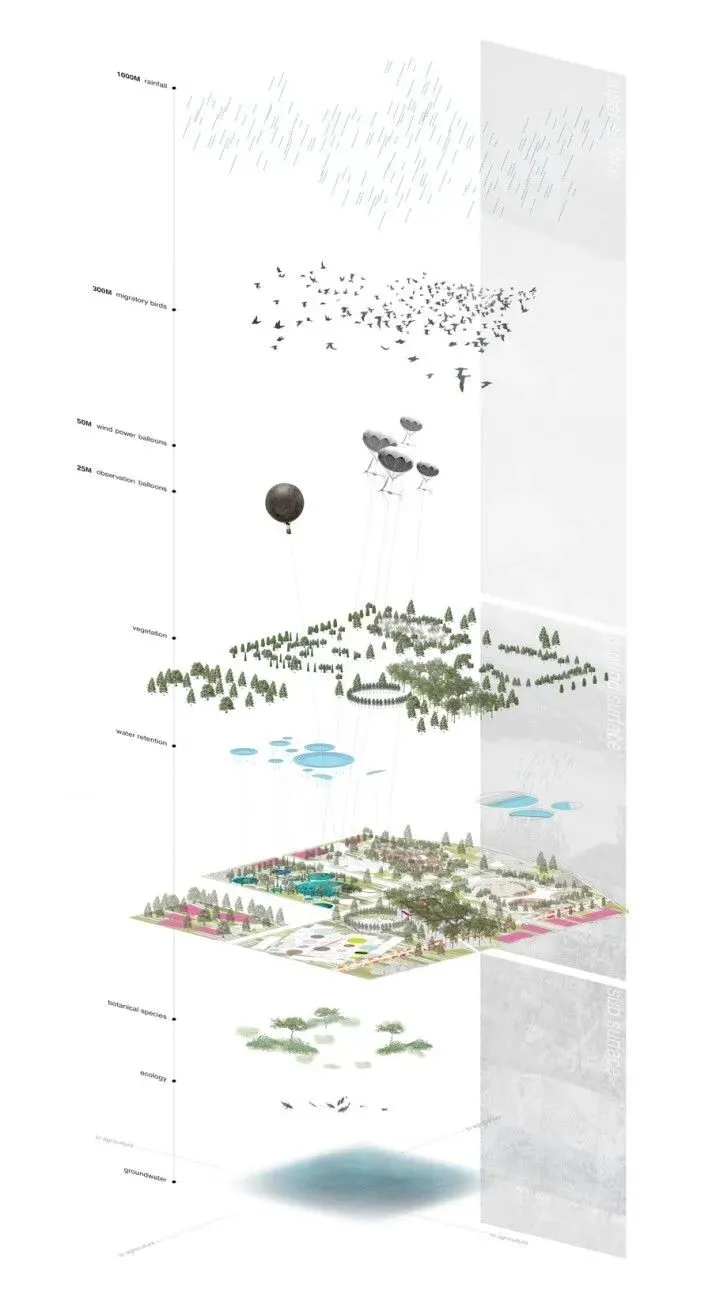

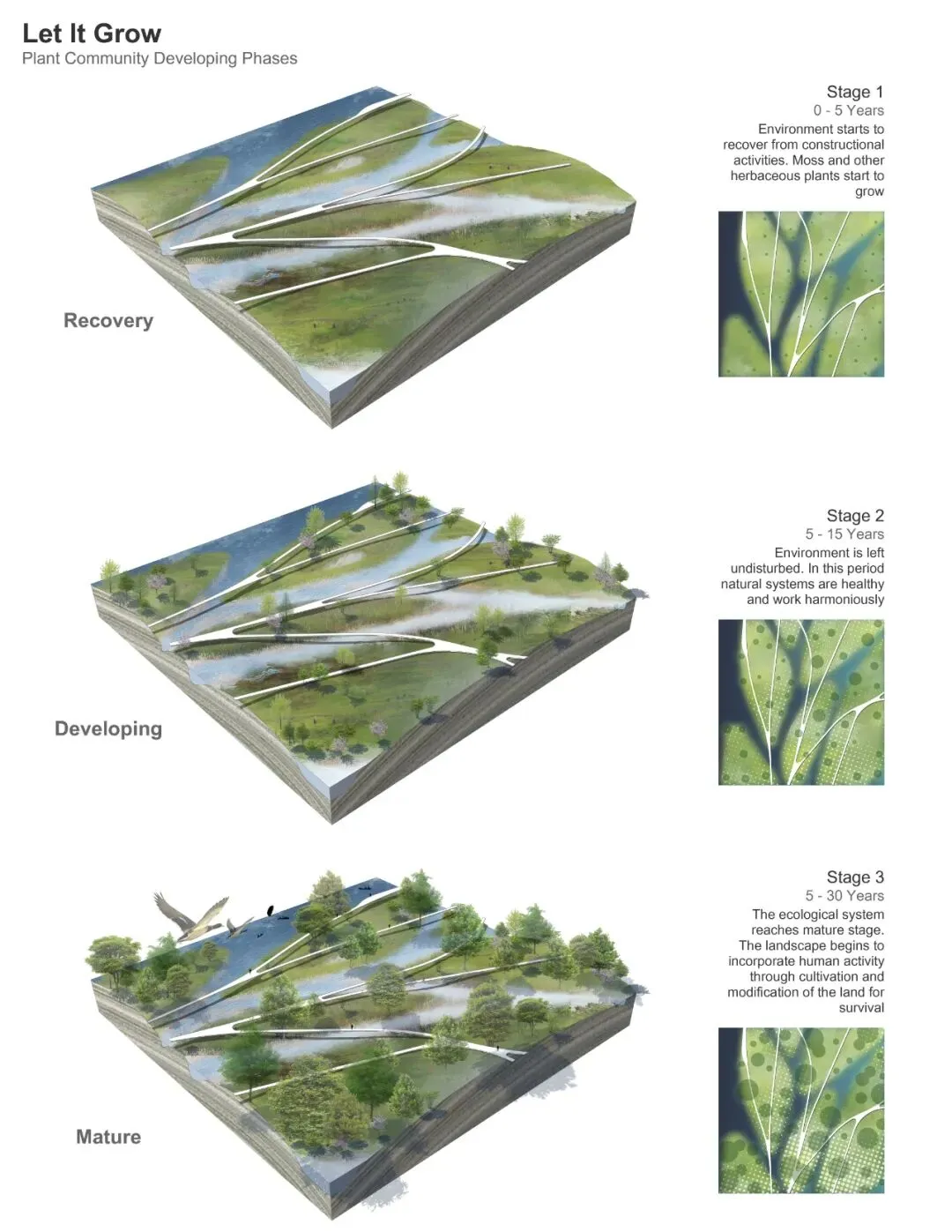

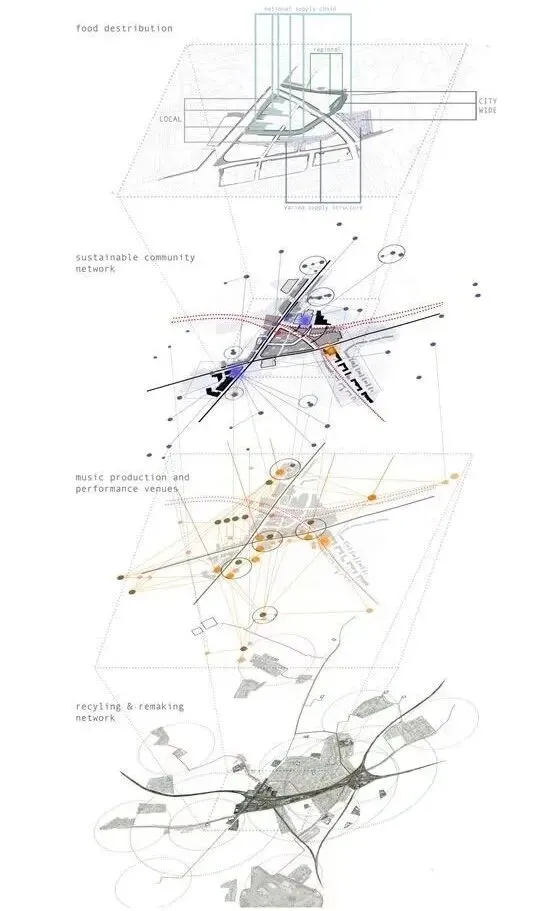

独立的千层饼分析图
02

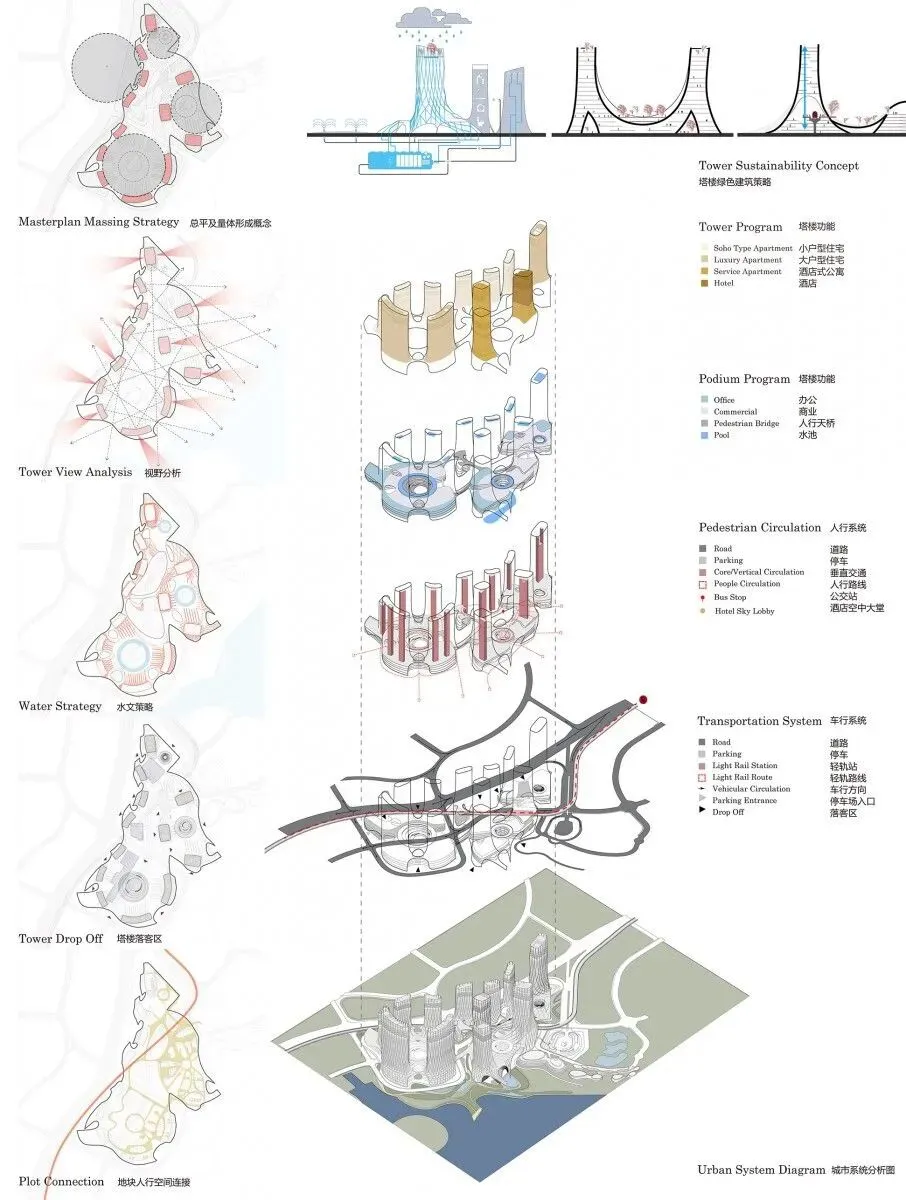

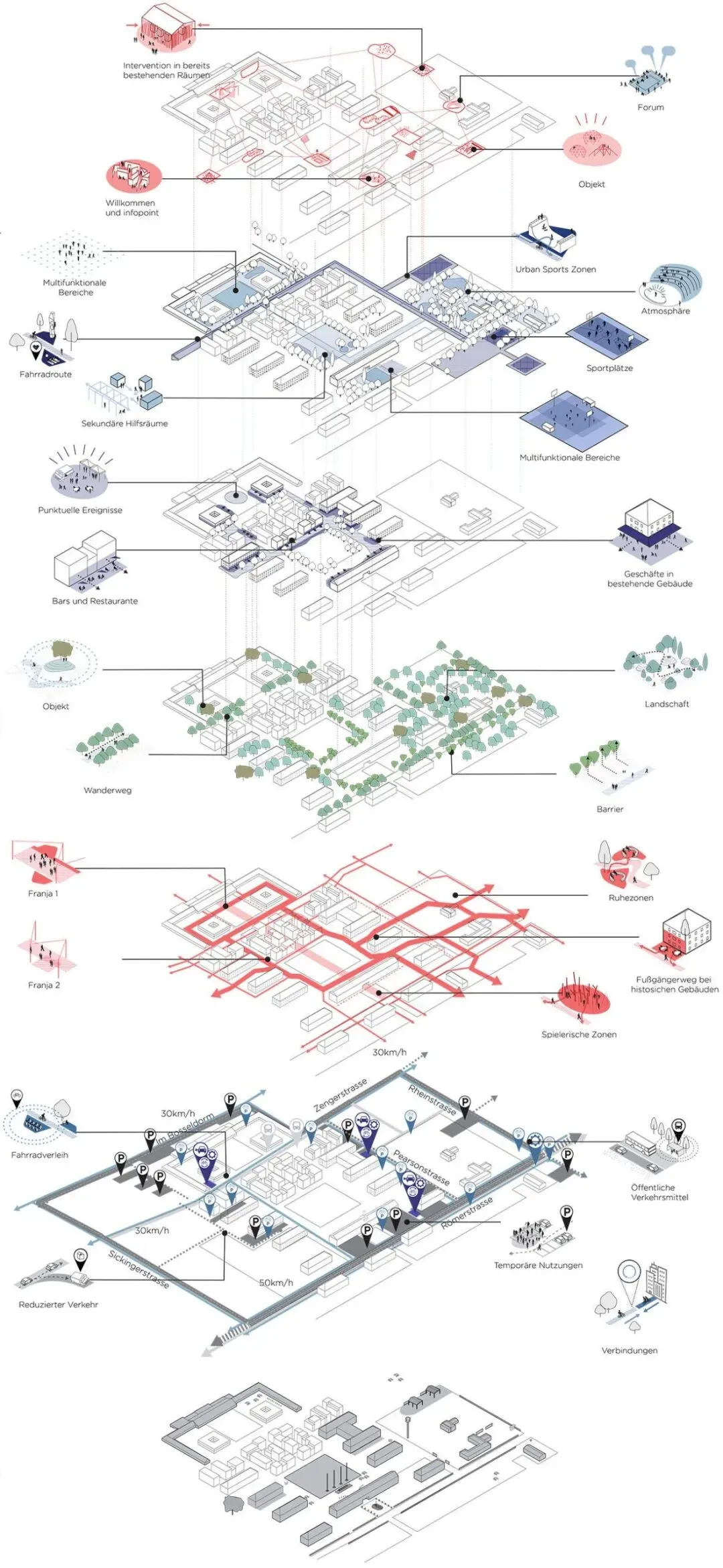

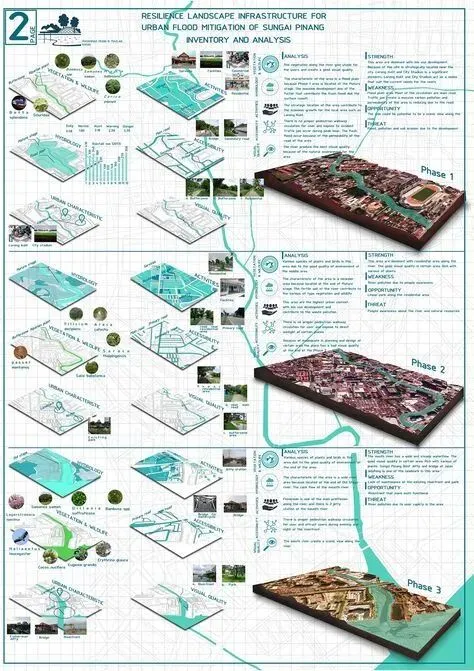

千层饼在分析图中应用
※ 图片来自网络
2-爆炸图+轴测图
爆炸图+轴测图
华煜软件
※
轴测图是什么
轴测投影的分类：
1.正轴测投影
用正投影法得到的轴测投影，称为正轴测投影。
2.斜轴测投影
用斜投影法得到的轴测投影，称为斜轴测投影。
由于确定空间物体位置的直角坐标轴对轴测投影面的倾角大小不同，轴向伸缩系数也随之不同，故上述两类轴测投影又个分为三种：
正轴测投影分为：
（1）正等轴测投影（正等轴测图）
三个轴向伸缩系数均相等（p= q=r）的正轴测投影，称为正等轴测投影（简称正等测）。
（2）正二等轴测投影（正二轴测图）
两个轴向伸缩系数相等（p=q≠r或p=r≠q或q=r≠p）的正轴测投影，称为正二等轴测投影（简称正二测）。
（3）正三轴测投影（正三轴测图）。
三个轴向伸缩系数均不相等（p≠q≠r）的正轴测投影，称为正三轴测投影（简称正三测）。
斜轴测投影分为：
（1）斜等轴测投影（斜等轴测图）
三个轴向伸缩系数均相等（p=q=r）的斜轴测投影，称为斜等轴测投影（简称斜等测）。
（2）斜二等轴测投影（斜二轴测图）
轴测投影面平行一个坐标平面，且平行于坐标平面的两根轴的轴向伸缩系数相等（p=q≠r或p=r≠q 或q=r≠p）的斜轴测投影，称为斜二等轴测投影（简称斜二测）。
（3）斜三轴测投影（斜三轴测图）
三个轴向伸缩系数均不等（p≠q≠r）的斜轴测投影，称为斜三轴测投影（简称斜三测）。
在实际工作中，正等测、斜二等测用得交多，正（斜）三测的作图较繁，很少采用。本章只介绍正等测和斜二测的画法。

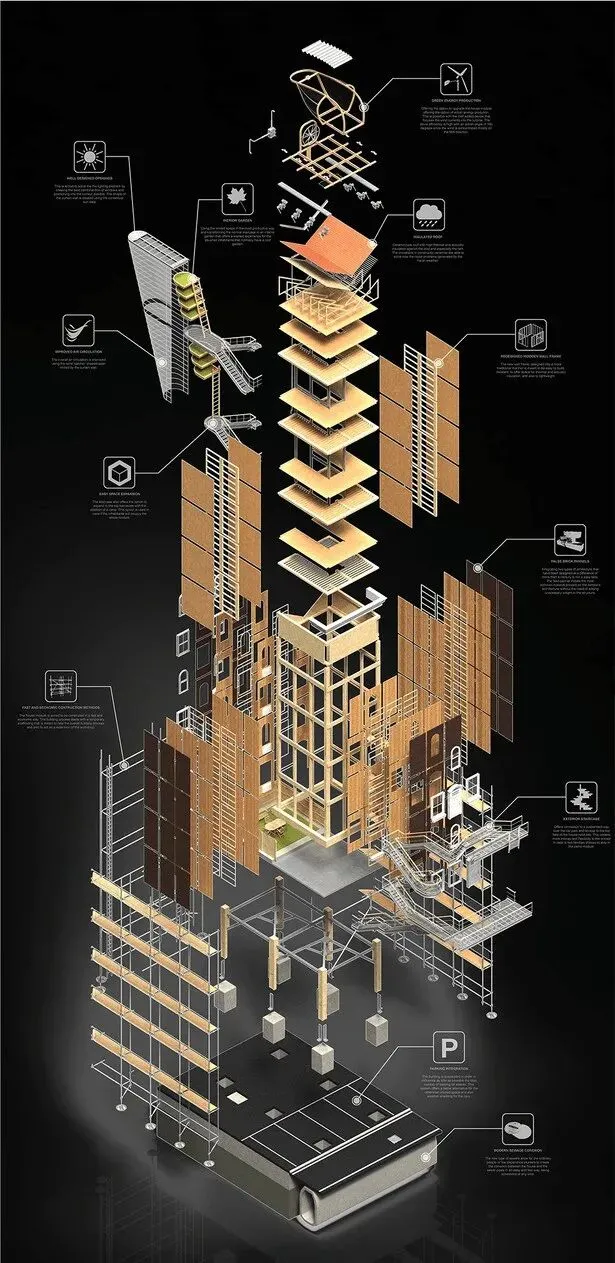

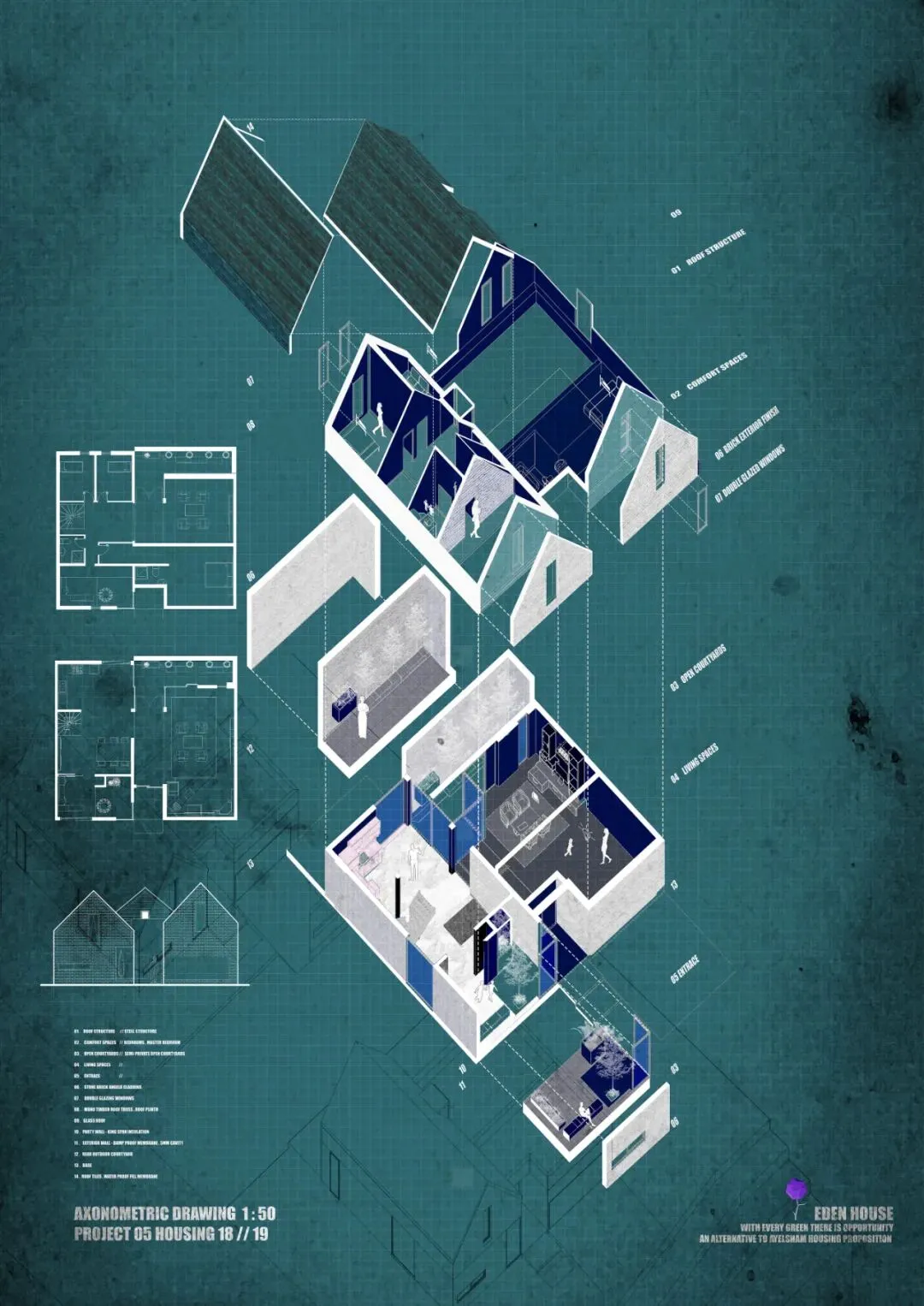

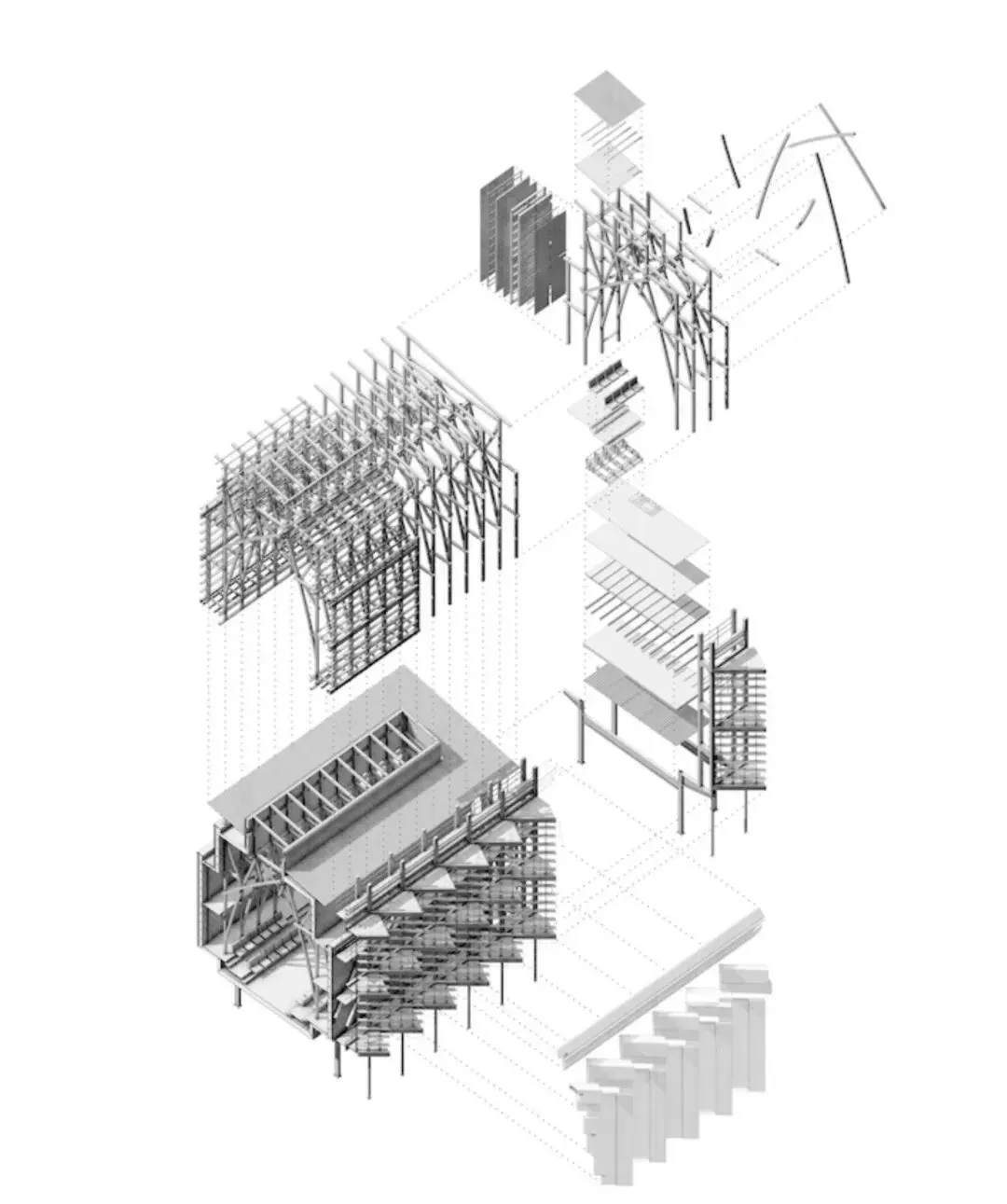

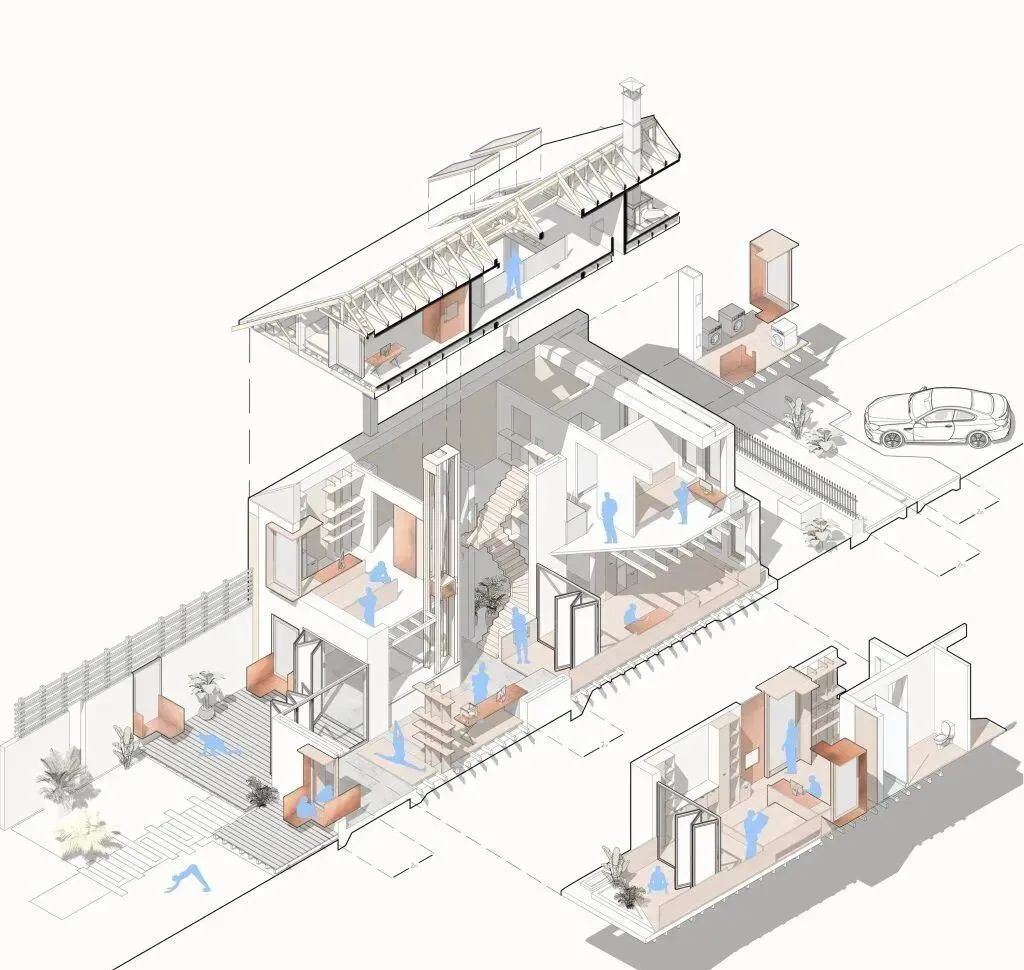

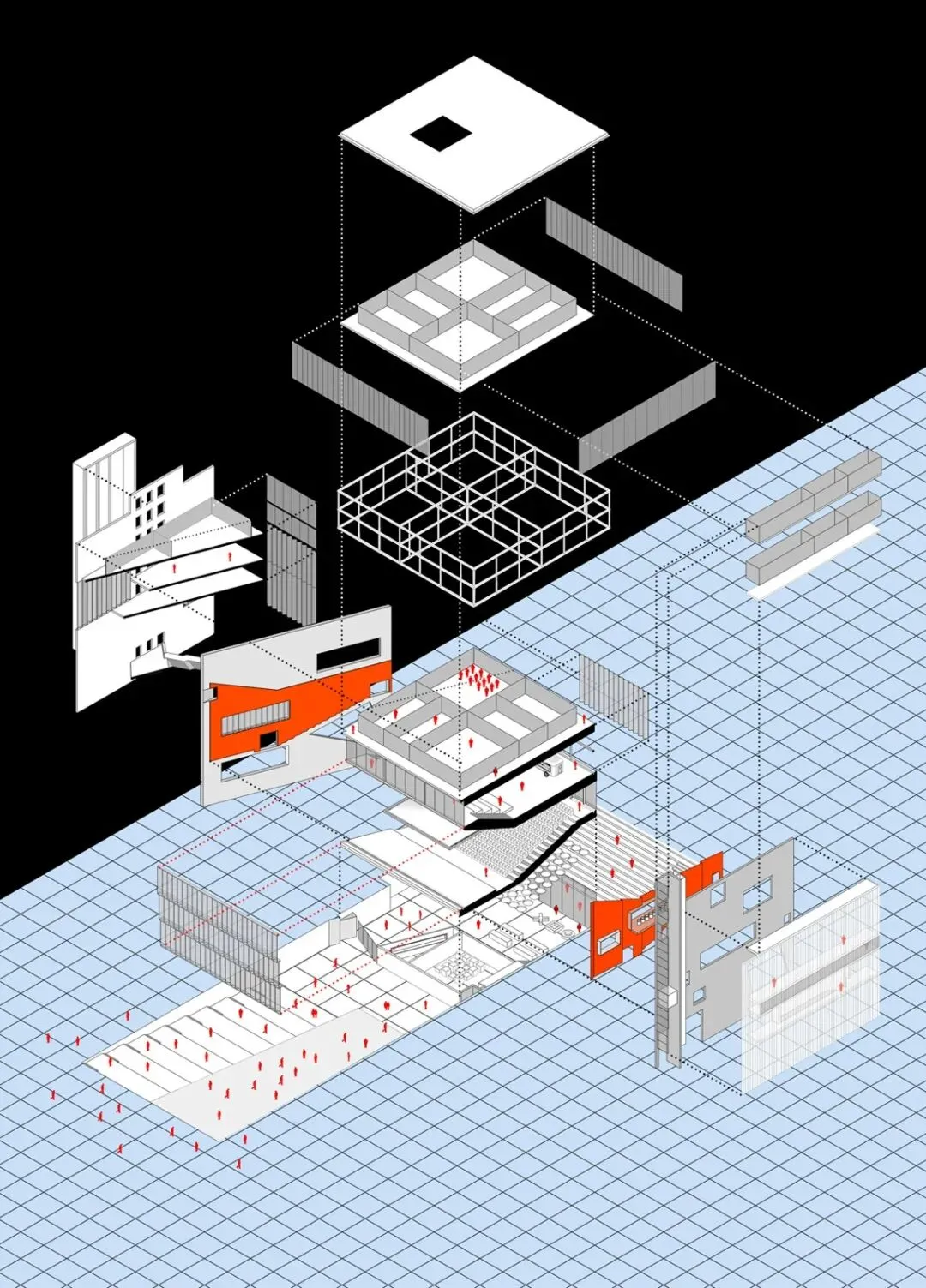

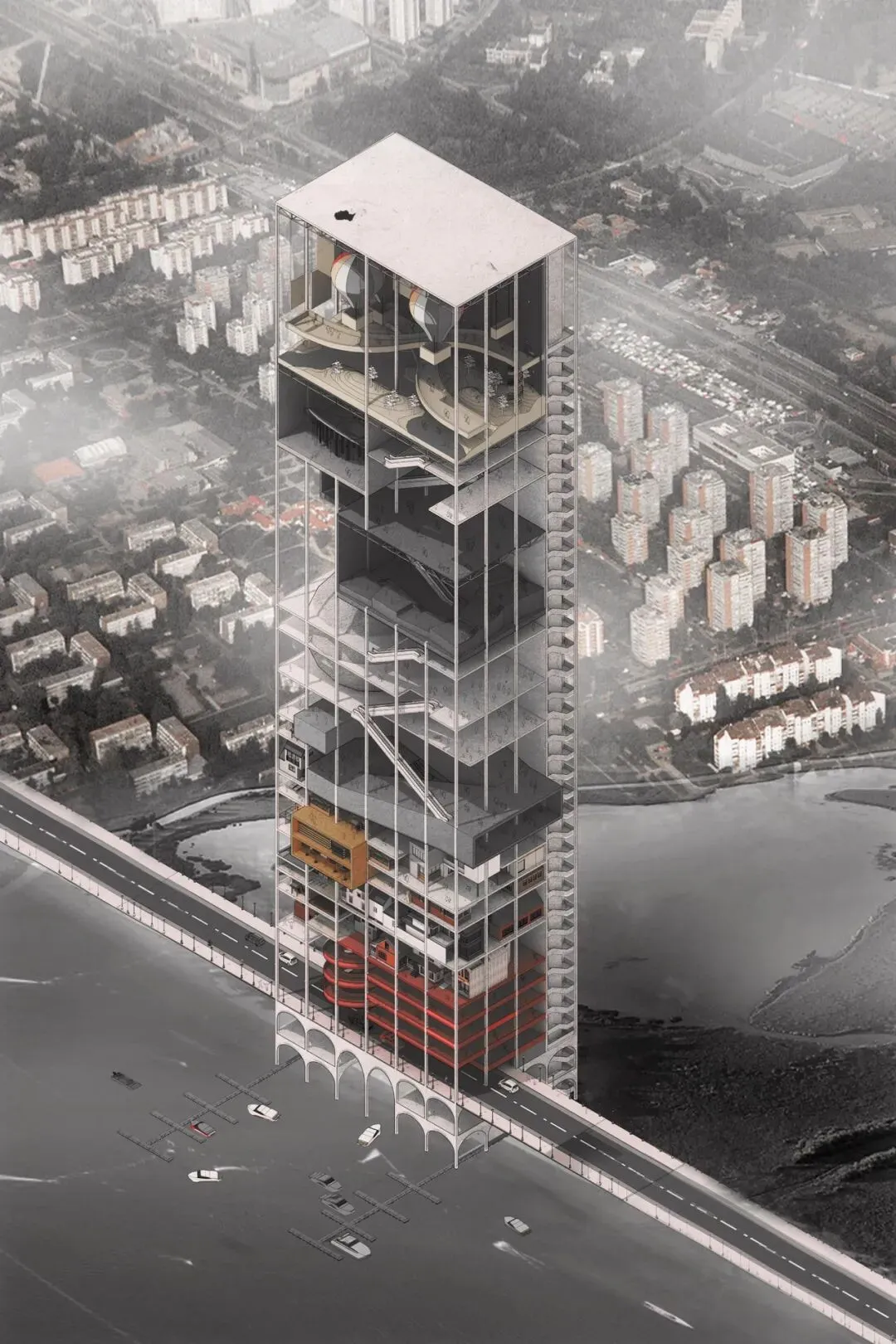

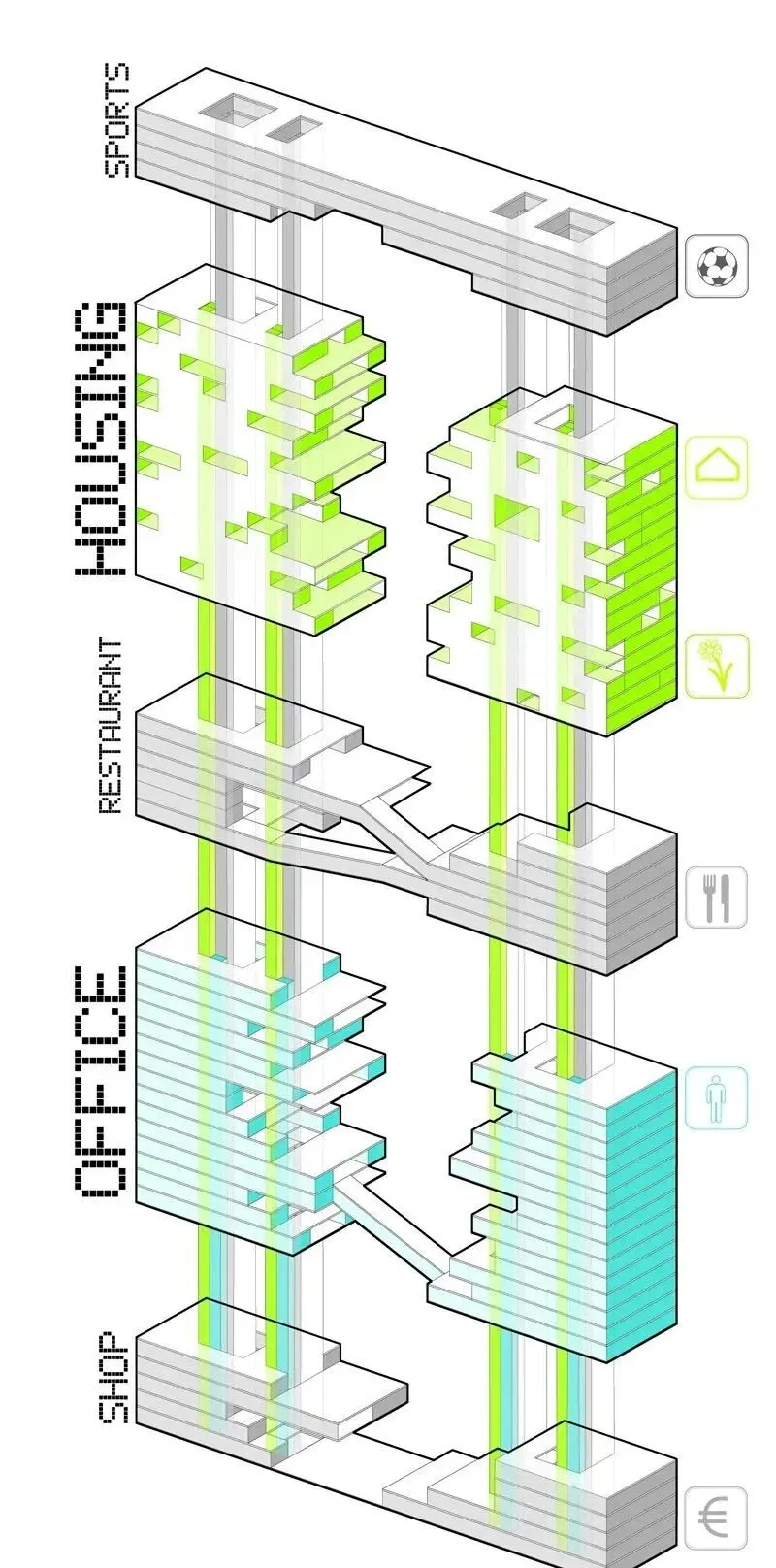

讲了这么多，小伙伴是不是晕了，没关系，直接上图看一下轴测图长什么样子：
以上就是我们经常见到的轴测图，轴测图一旦入坑，极其容易上瘾，其清晰的表达手法在建筑设计中大展手脚，那接下来，小编就给大家带来一个超级神奇的插件，可以在su中一键生成各种角度的轴侧图！

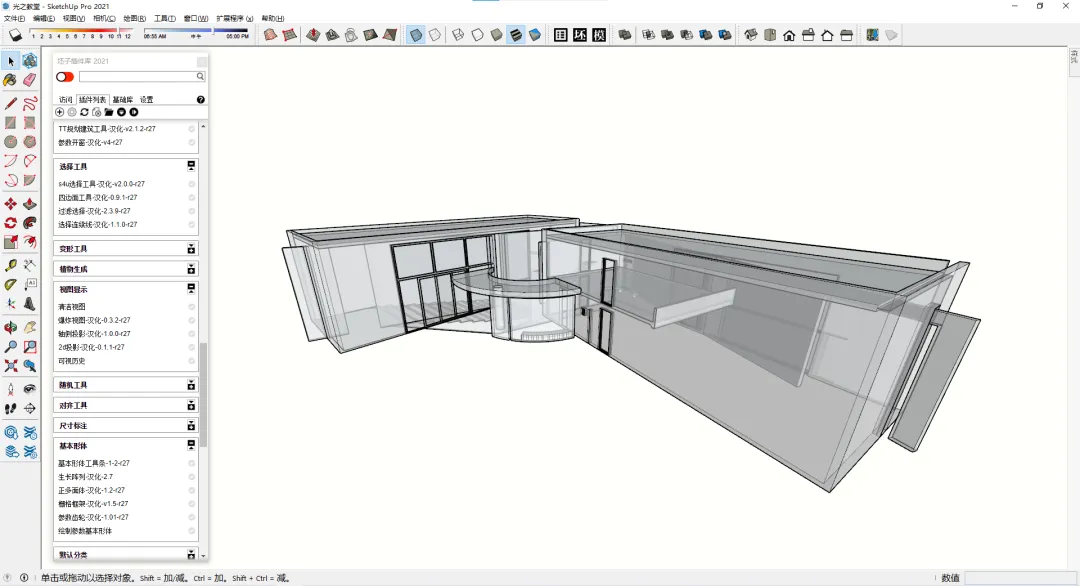

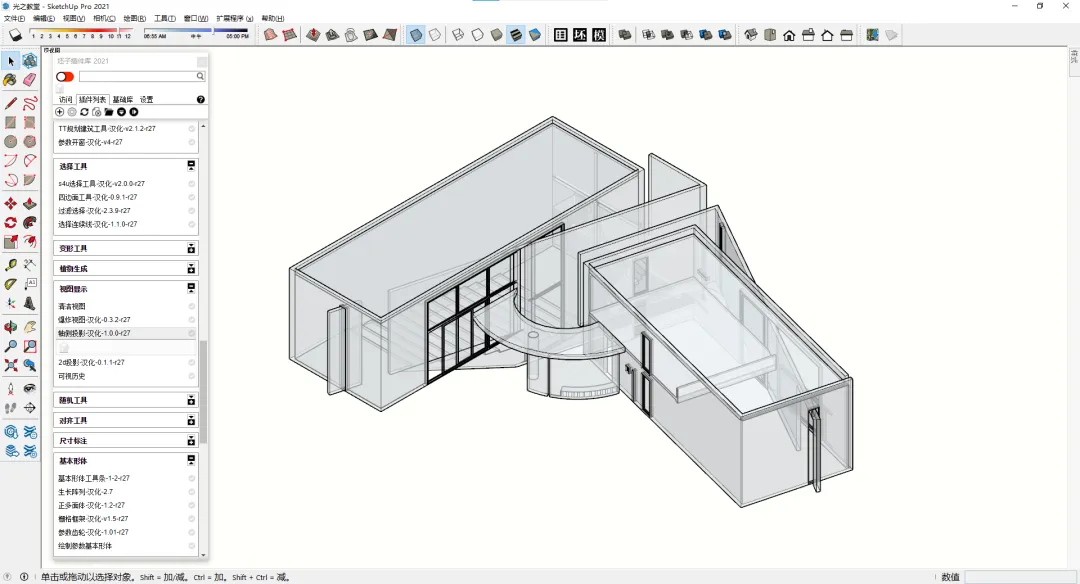

我们这里用安藤忠雄的光之教堂模型，来教大家如何使用轴侧插件！

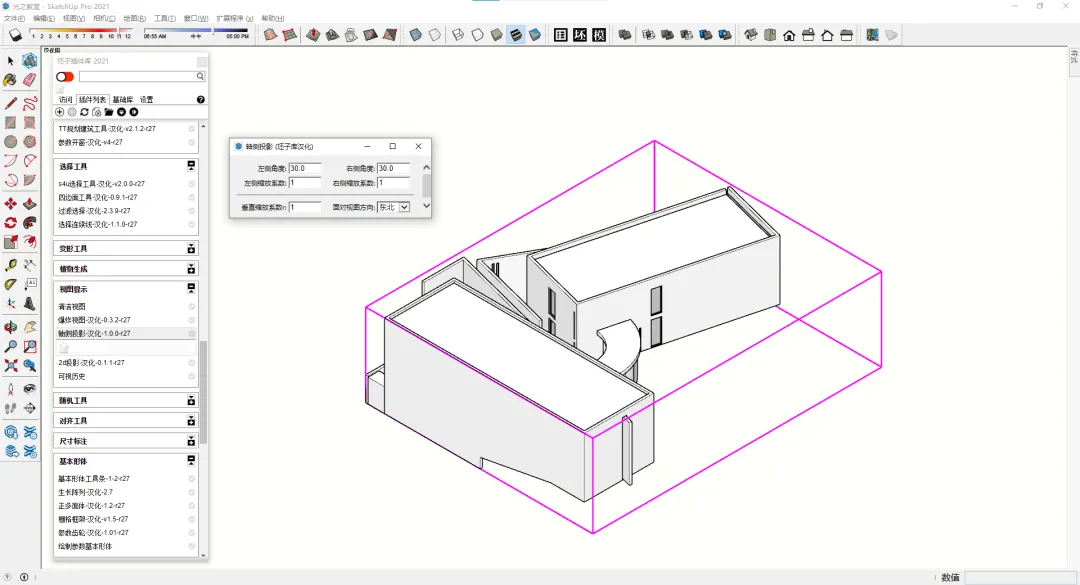

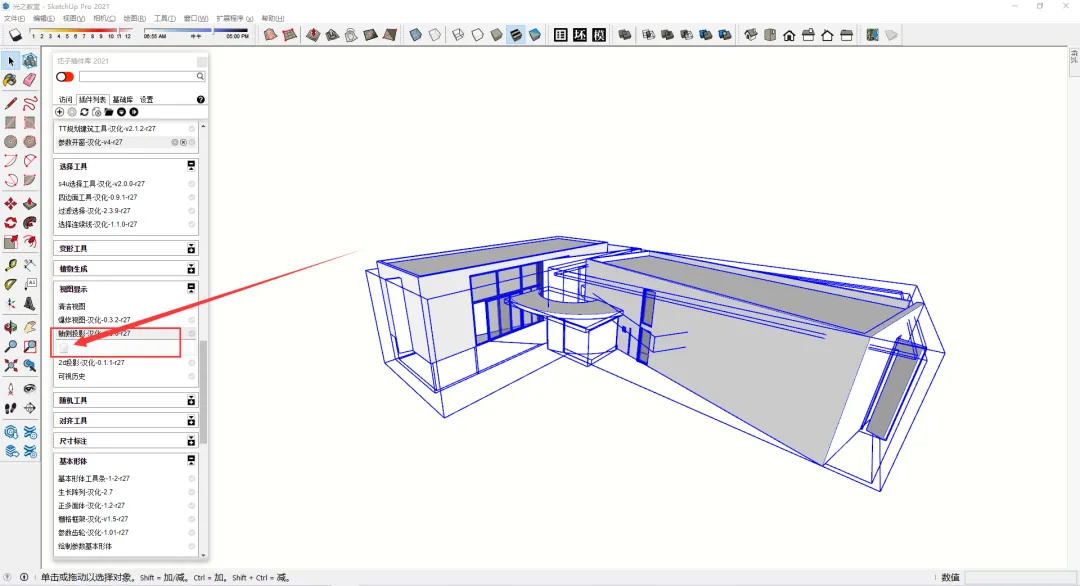

Step2.选择建筑这个大组件

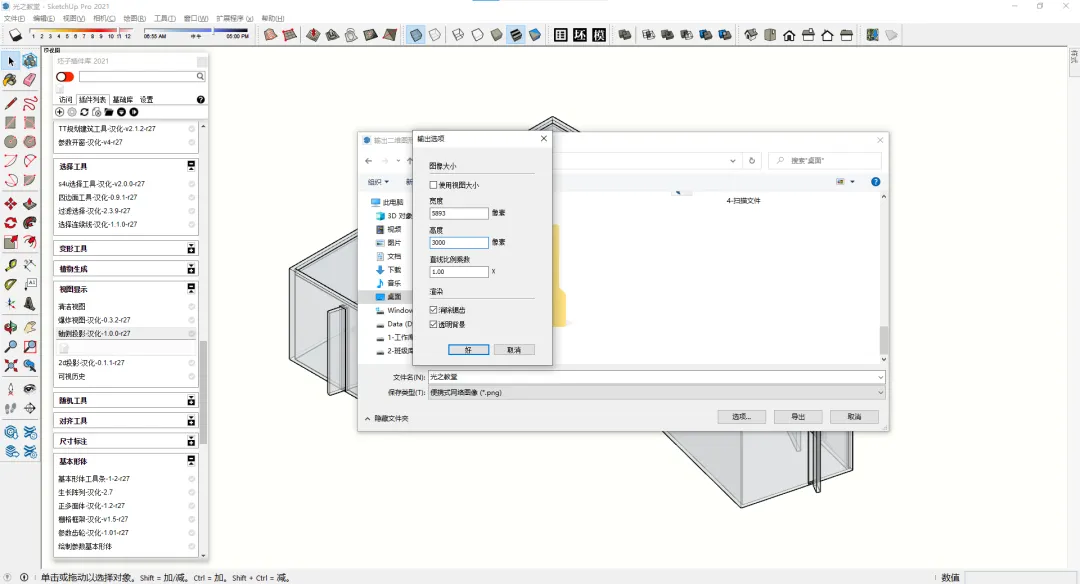

Step3.确认好角度后导出图片即可

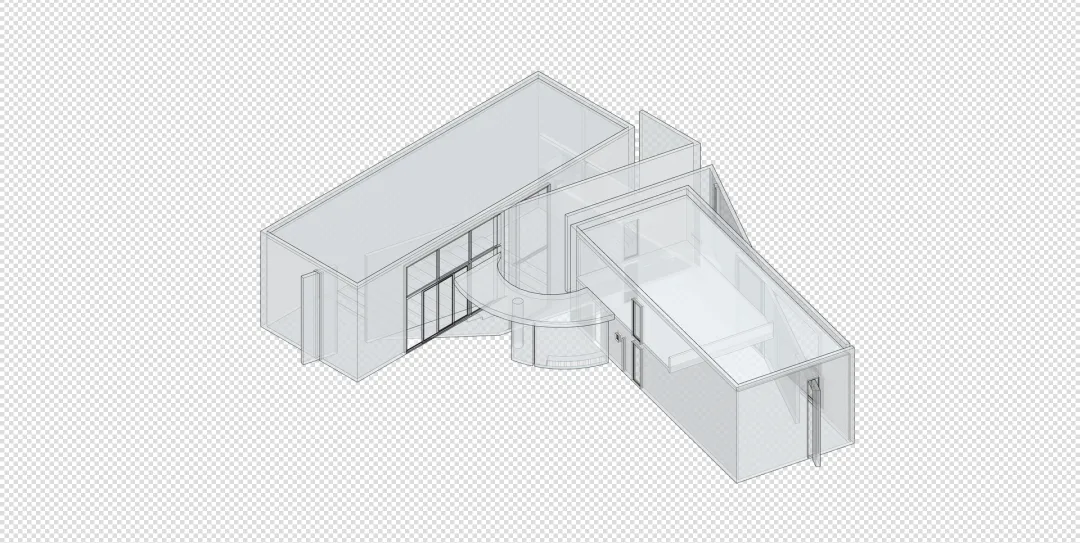

心情好也可以导出x光模式

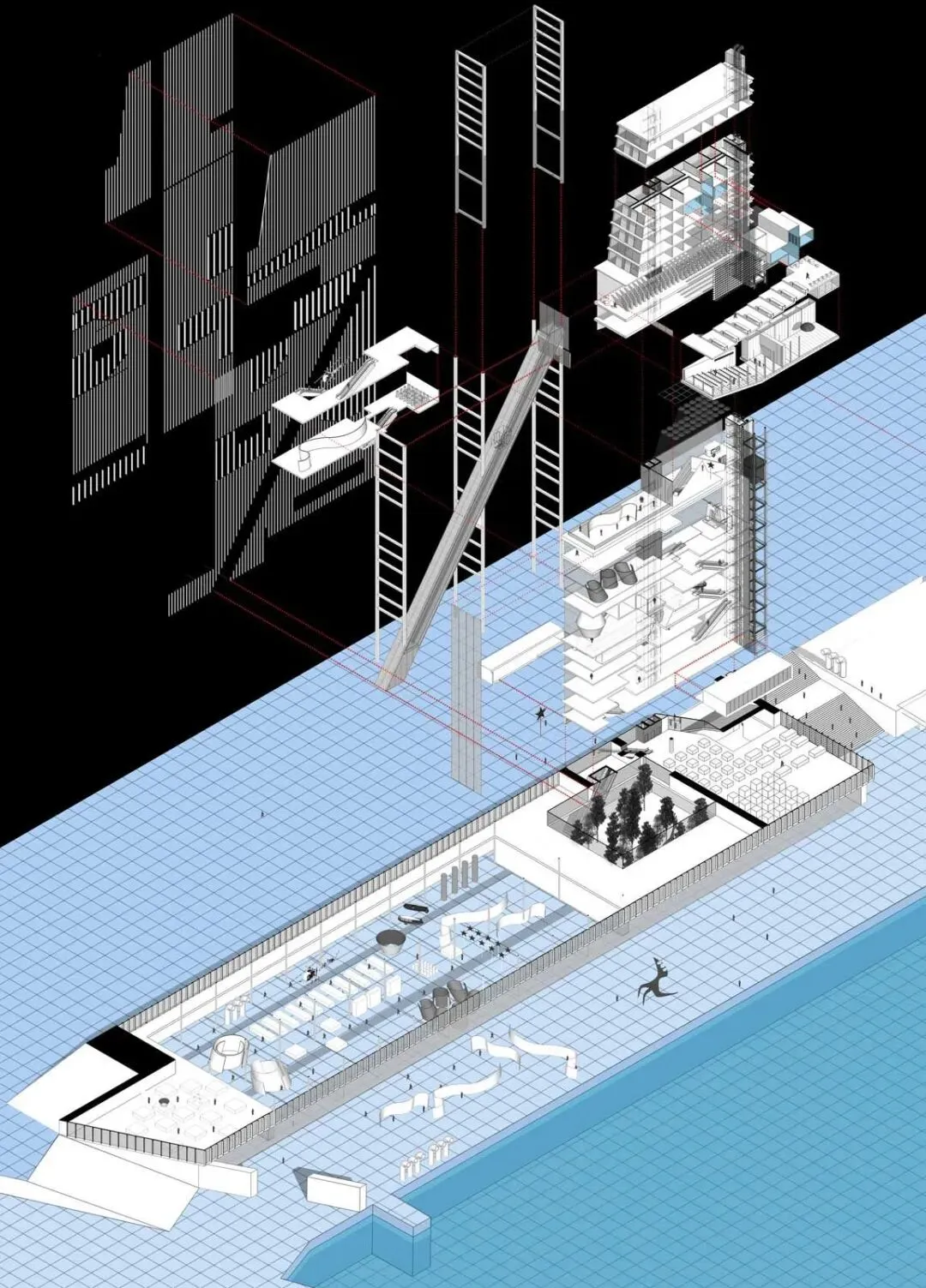

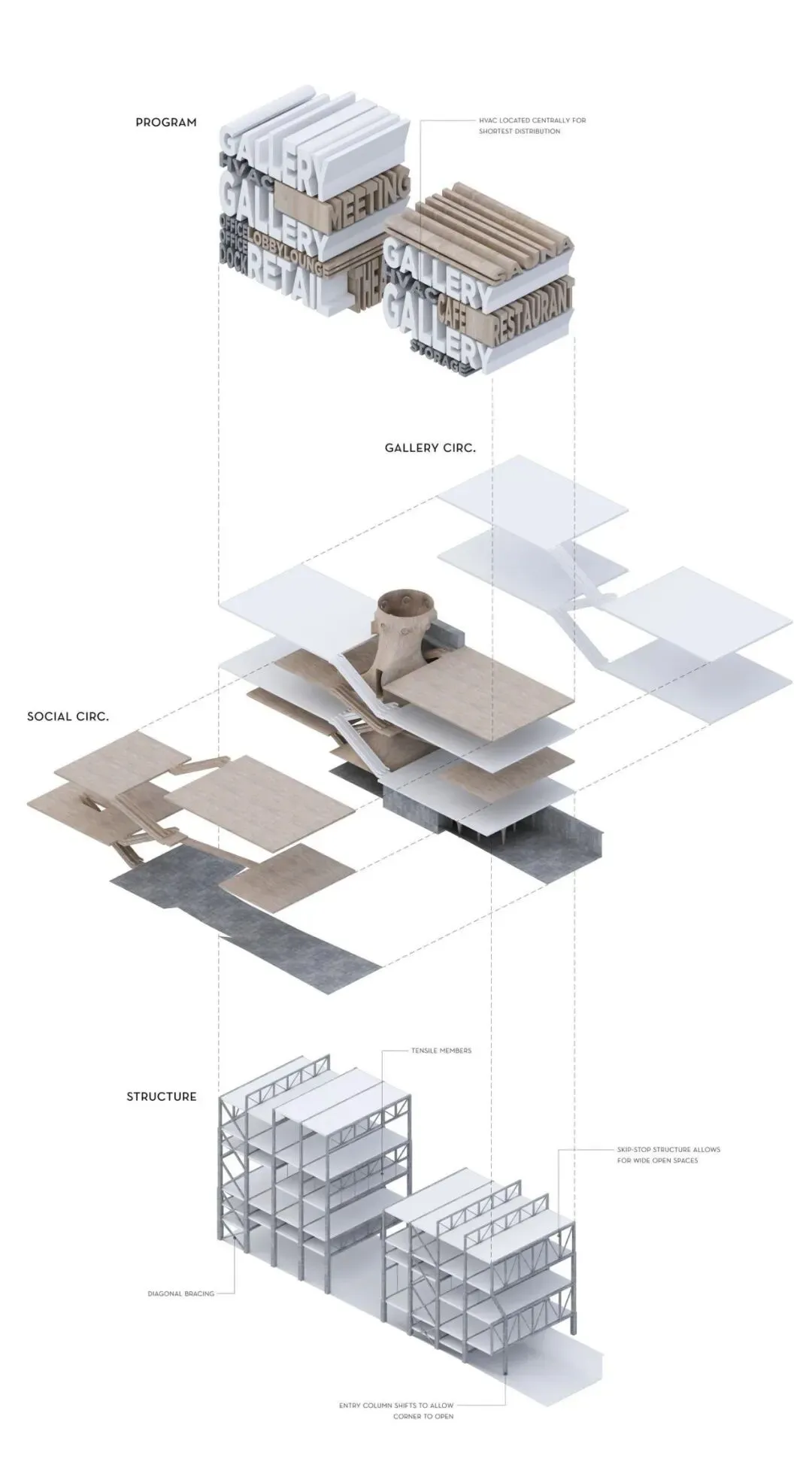

另外还有爆炸视图插件分享给大家，爆照视图是基于轴测视图下的一种扩展，也是一款无比神奇好用的插件！
