今天，分享一下我们自己用的一些CAD/CASS插件。插件有一些是我们自己的，还有一部分是我们找人付费写的，都是工作中比较实用的一些插件。小助手这次一共整理20个（18个插件和2个小程序）分享给大家，希望能提升大家的工作效率。

这些插件和小程序全部免费分享给大家，具体获取方法可以文末查看。

下面是20个插件的简单介绍和使用方法：

在命令行中输入netload加载插件；

在命令行中输入命令：LayExDwg

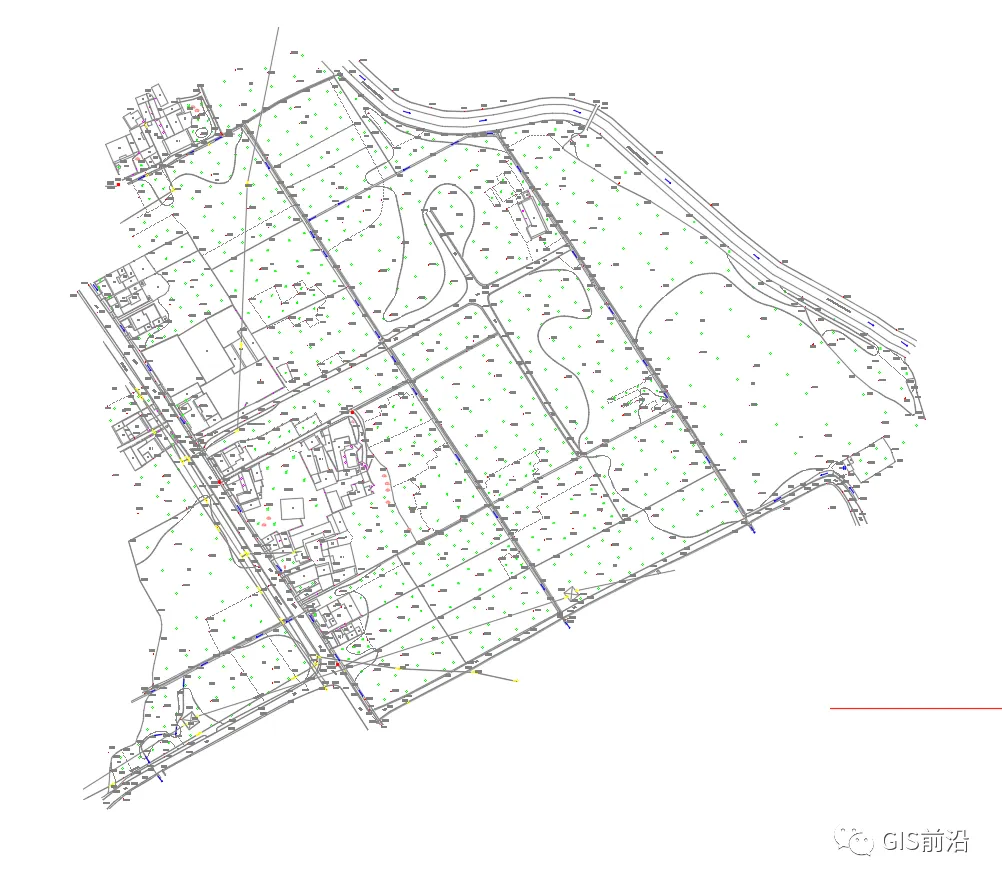

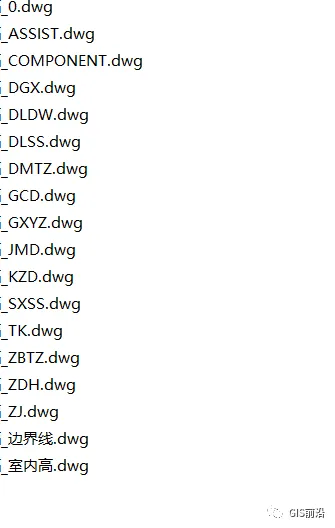

将一个dwg文件中按每一层导出一个dwg文件

在命令行中输入netload加载插件；

在命令行中输入命令：ExText2dat

选择需要导出的文字注记，导出的结果如下：

在命令行中输入APPLOAD加载插件；

在命令行中输入命令：FWG

在CASS3d模型中指定房屋底部和房屋顶部，软件会自动计算出房屋高度，并注记在图面上。

在命令行中输入APPLOAD加载插件

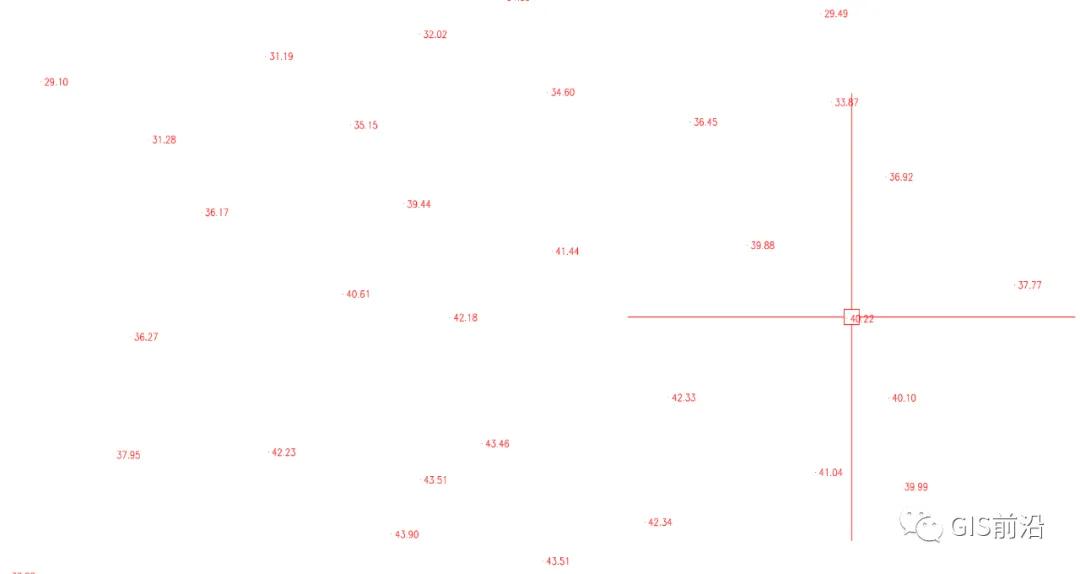

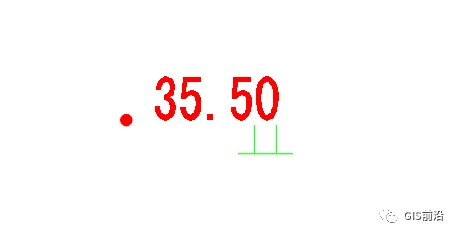

加载之后在命令行中输入：BGCD，框选图上高程点。

修改前：

修改后：

在命令行中输入APPLOAD加载插件

加载之后在命令行中输入：BZCD，框选需要标注长度的多段线。

标注的长度可以注记在线上、线外、线内

在命令行中输入APPLOAD加载插件

加载之后在命令行中输入命令：ZBBZ

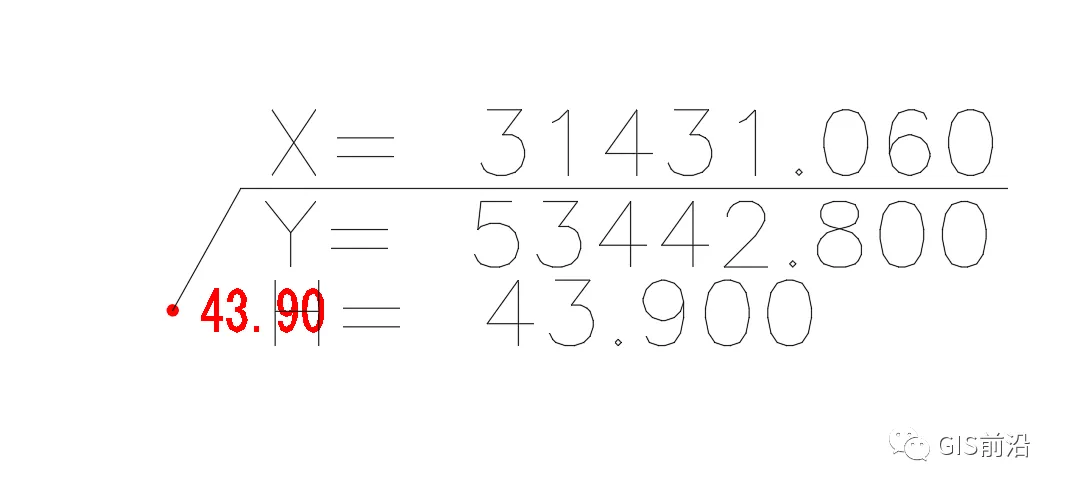

指定要标注的点，会自动标注出X  Y   高程信息

解决只有CAD软件，没有CASS，还想展CASS格式的坐标点。

在命令行中输入APPLOAD加载插件

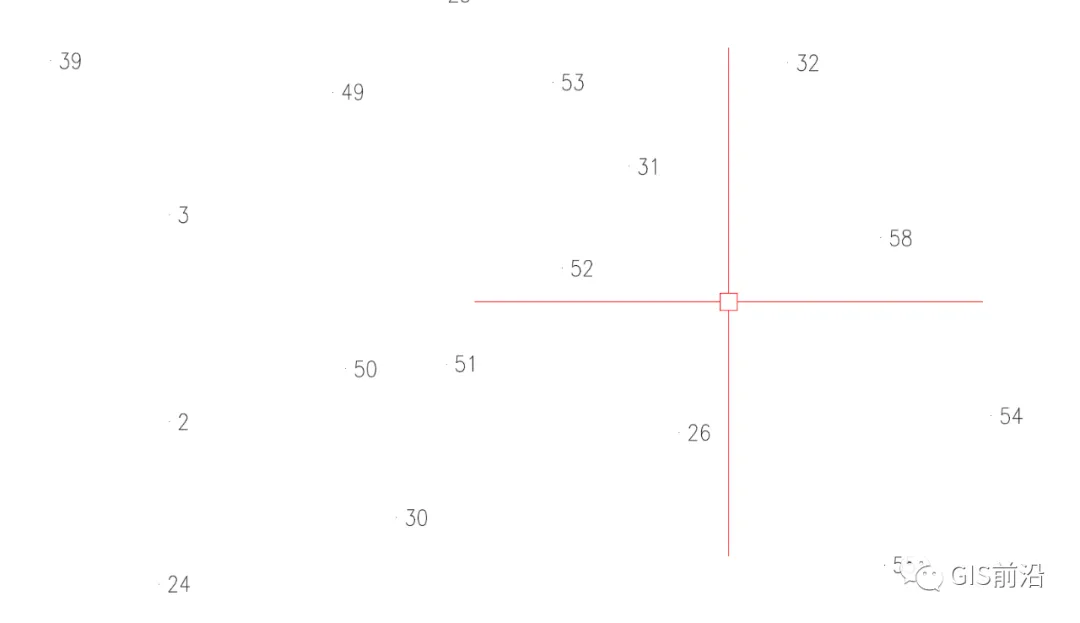

在命令行中输入命令：ZDH，是展测量点号

在命令行中输入命令：zgcd，是展测量点高程值

在命令行中输入APPLOAD加载插件

在命令行中输入：jcbhfw，自动检查出不闭合的房屋。

在命令行中输入APPLOAD加载插件

在命令行中输入：jczxj，框选需要检查的线

检查出的自相交点

提取道路中线与中桩交点坐标

在命令行中输入APPLOAD加载插件

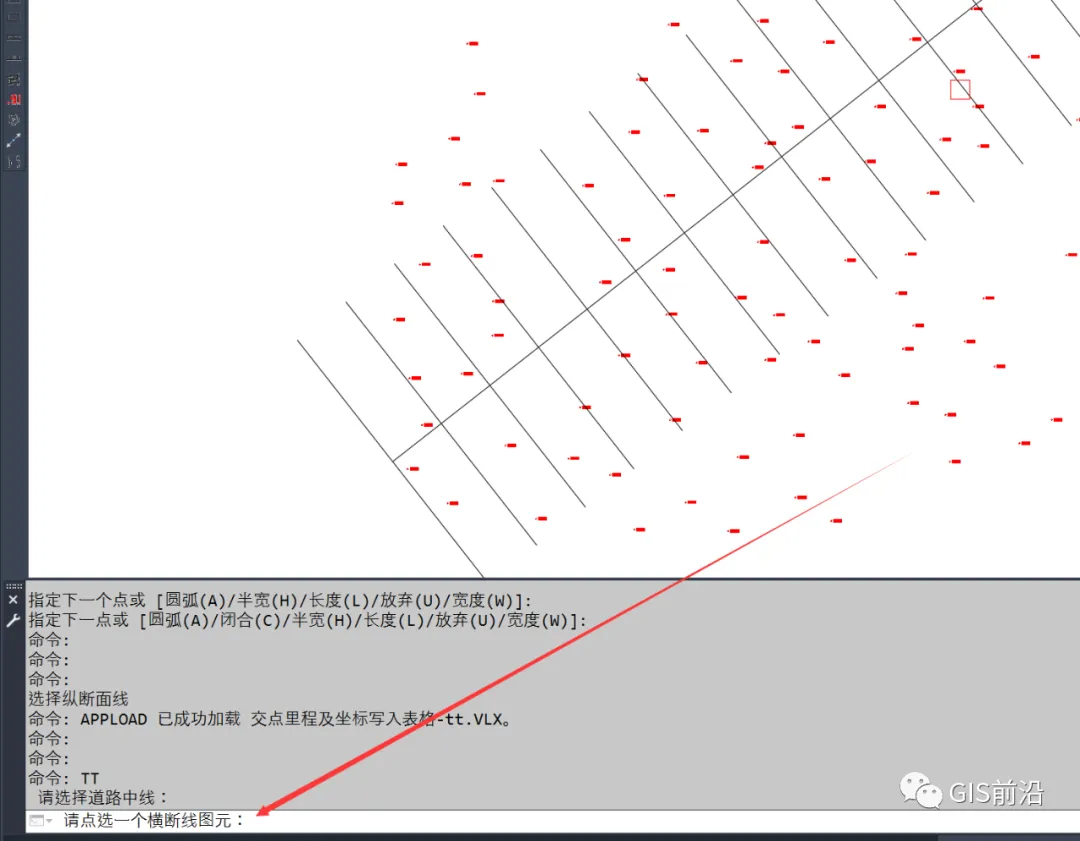

加载之后在命令行中输入命令：tt

指定文件保存的路径

选择道路中线与里程线

按照里程、X   Y  排序

在命令行中输入APPLOAD加载插件

加载之后在命令行中输入命令：MJS，框选闭合的图形。面积和周长会自动标记在图面上，并自动打开EXCEL，输出到表格里面。

在命令行中输入netload加载插件；

在命令行中输入命令：DelJmdGcd

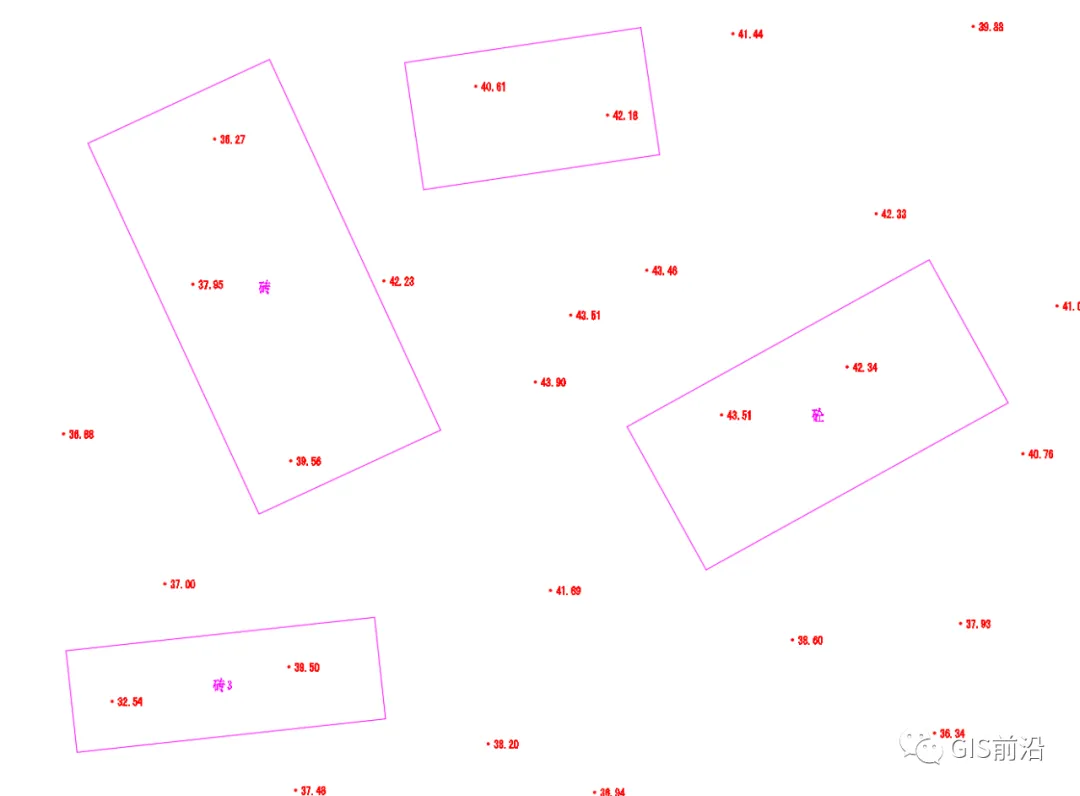

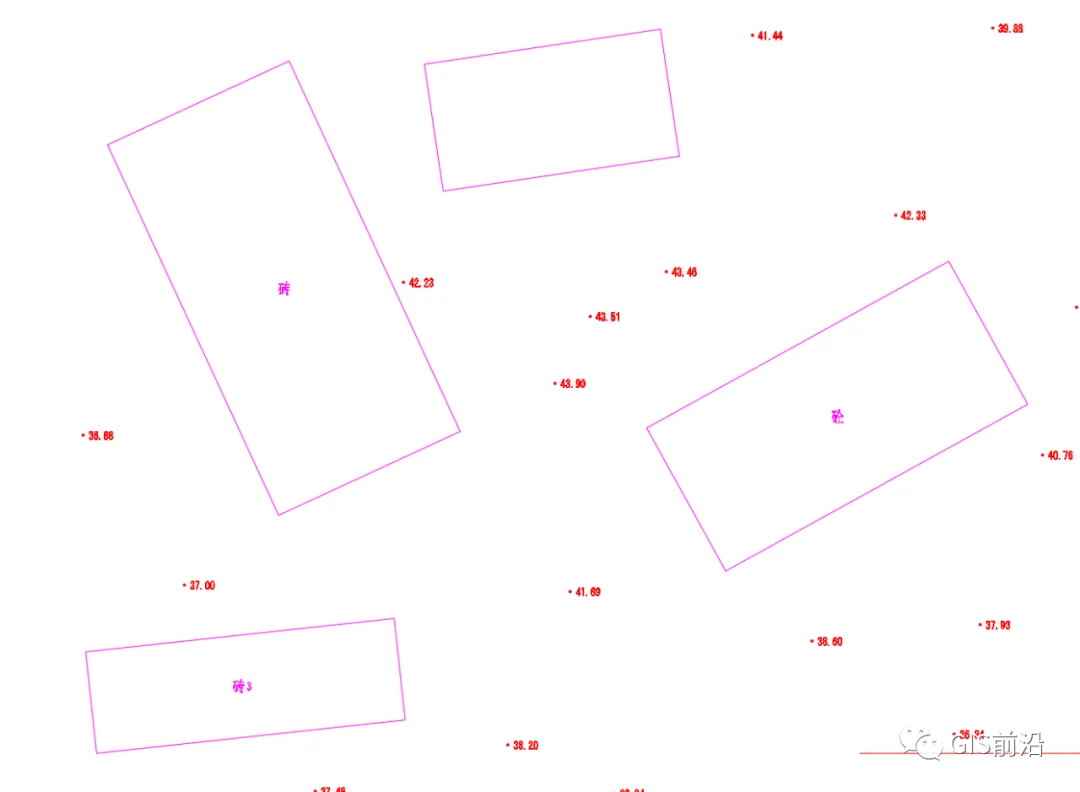

框选房屋，自动将房屋面内的高程点删除。

删除前：

删除后：

在命令行中输入APPLOAD加载插件

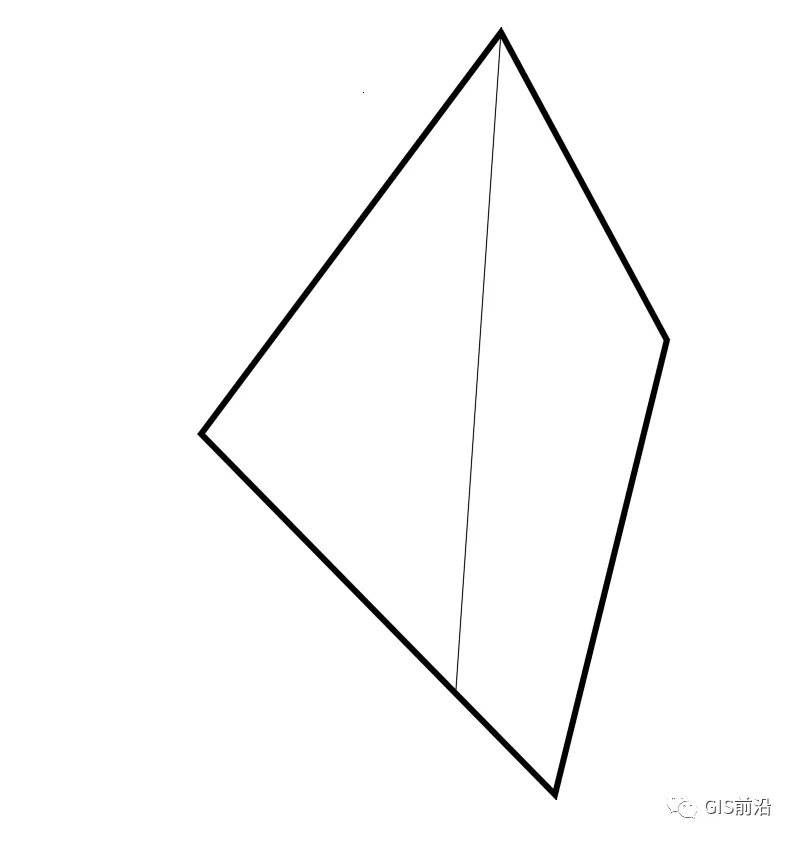

加载之后在命令行中输入命令：etx，框选需要延伸的线。

延伸前：

延伸后：

在命令行中输入APPLOAD加载插件

加载之后在命令行中输入命令：sjwbj

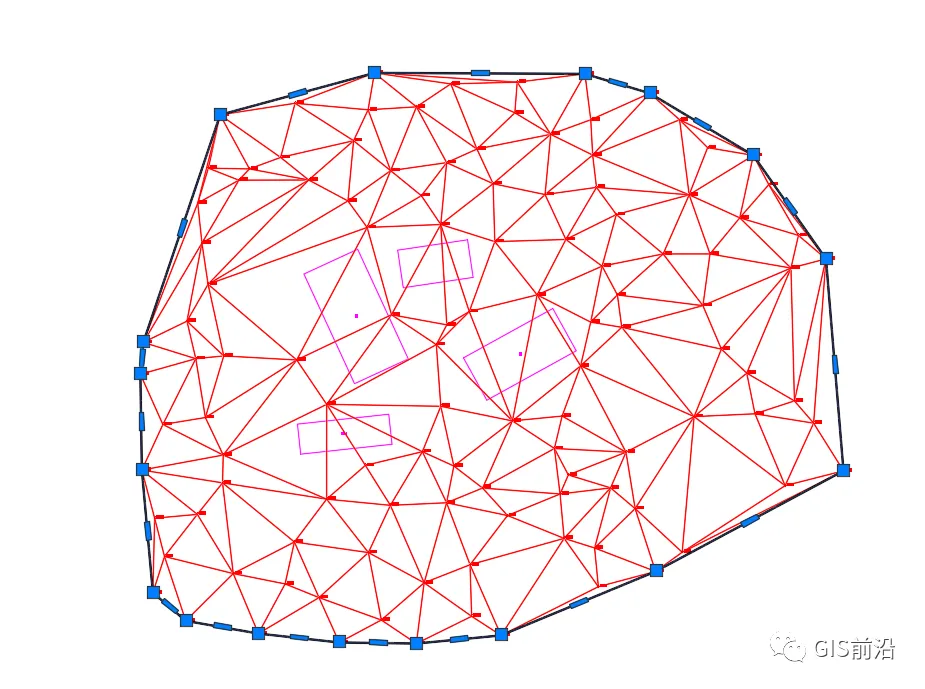

框选图上三角网、根据框选的三角网自动计算边界

在命令行中输入APPLOAD加载插件

加载之后在命令行中输入命令：PFMJ4

在命令行中输入APPLOAD加载插件

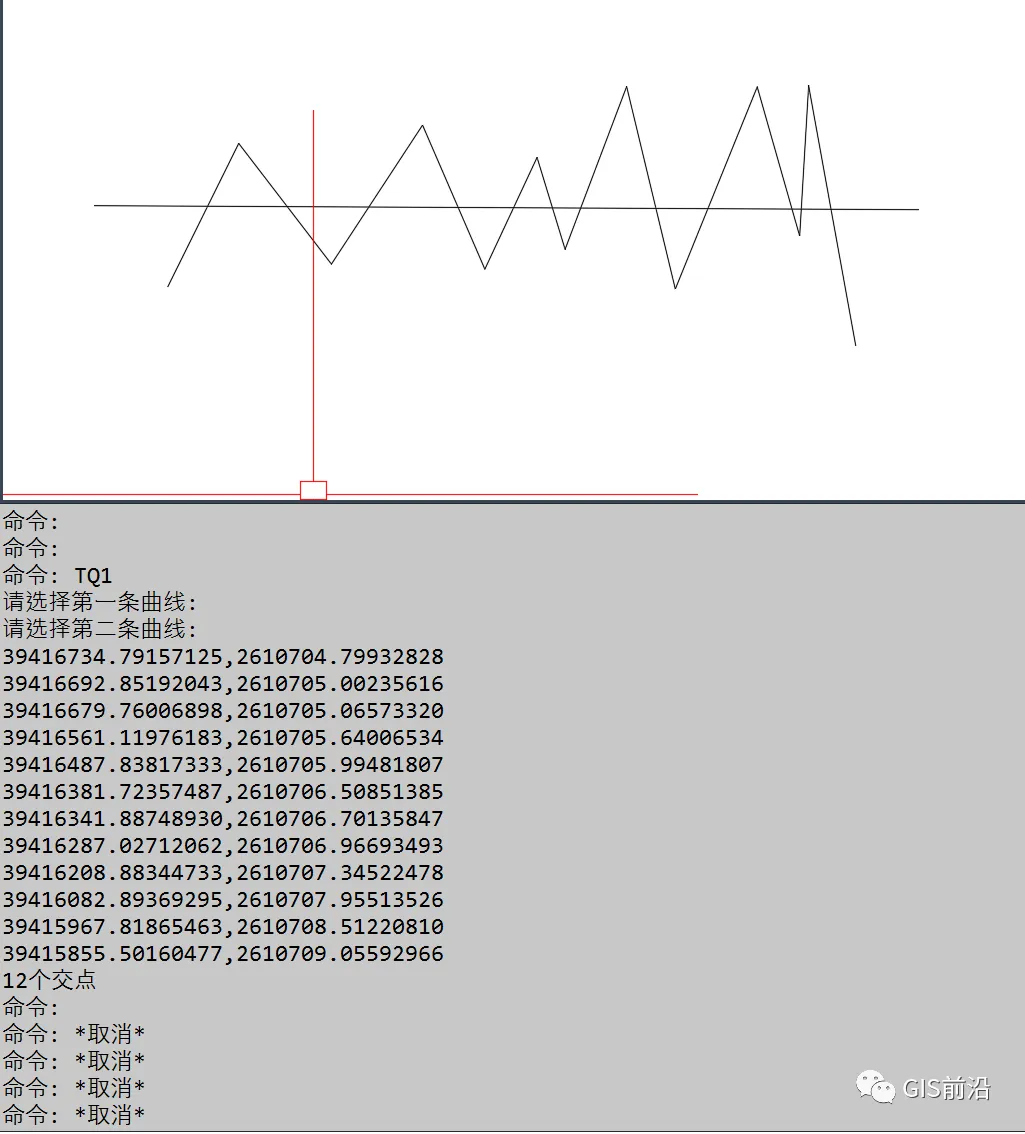

加载之后在命令行中输入命令：tq1

先后选择两条多段线、提取这两条多段线的交点

在命令行中输入APPLOAD加载插件

加载之后在命令行中输入命令：byl

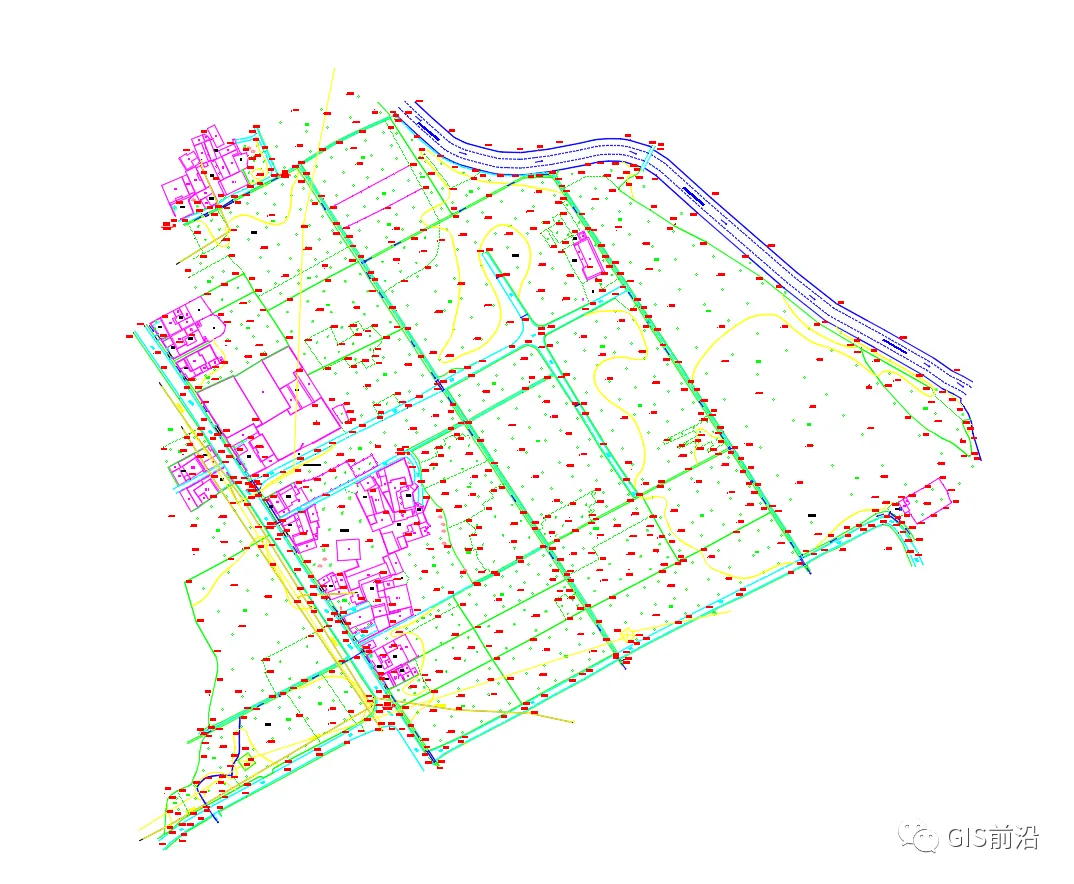

将图面灰色的图形自动改成随层颜色

转换前：

转换后

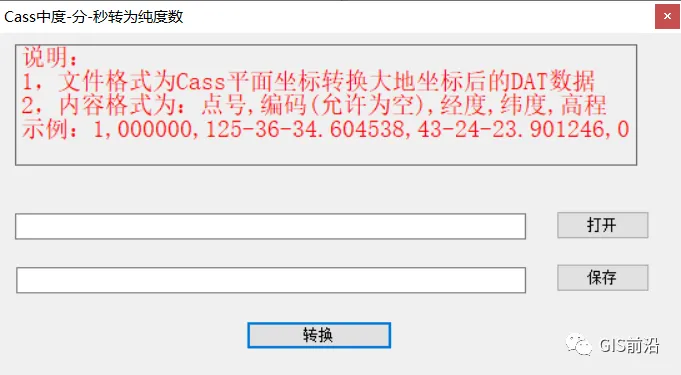

双击运行这个程序，将CASS坐标换带后，度分秒横线分割的转经纬度的坐标转成纯度数。

转换前：

转换后：

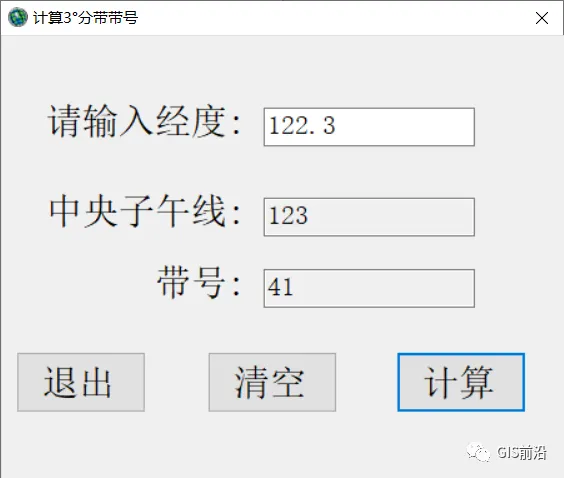

输入所要计算的经纬度、点击计算即可计算出带号和中央子午线

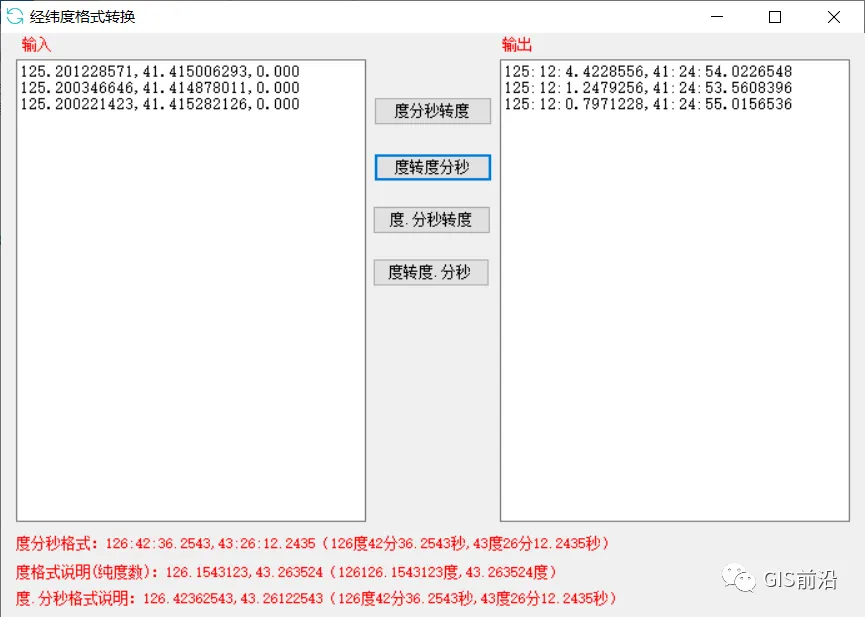

按下图格式输入需要转换的经纬度
