源码开放:Air8101快速实现以太网功能
合宙Air8101是一款主打多媒体场景的工业引擎产品，支持丰富的多媒体应用能力。
除此之外还支持：Wi-Fi、以太网、4G、蓝牙联网能力，以及UART、SPI、I2C、SD卡、CAN等外设控制和驱动能力。
本文特别分享Air8101以太网示例：
最新开发资料详见：www.air8101.cn
1
– 主要硬件准备 –
1.1 主要硬件
-
合宙Air8101开发板套件；
-
支持数据传输的USB数据线；
-
Win10及其以上PC电脑。
1.2 接线示意

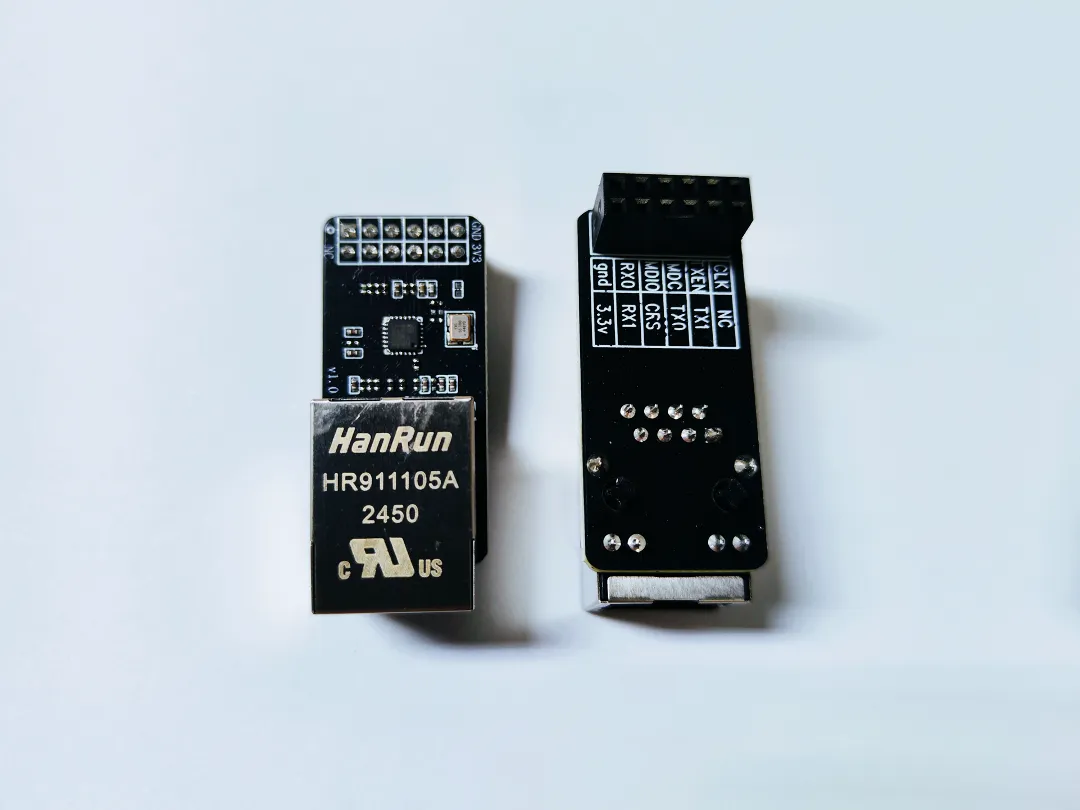

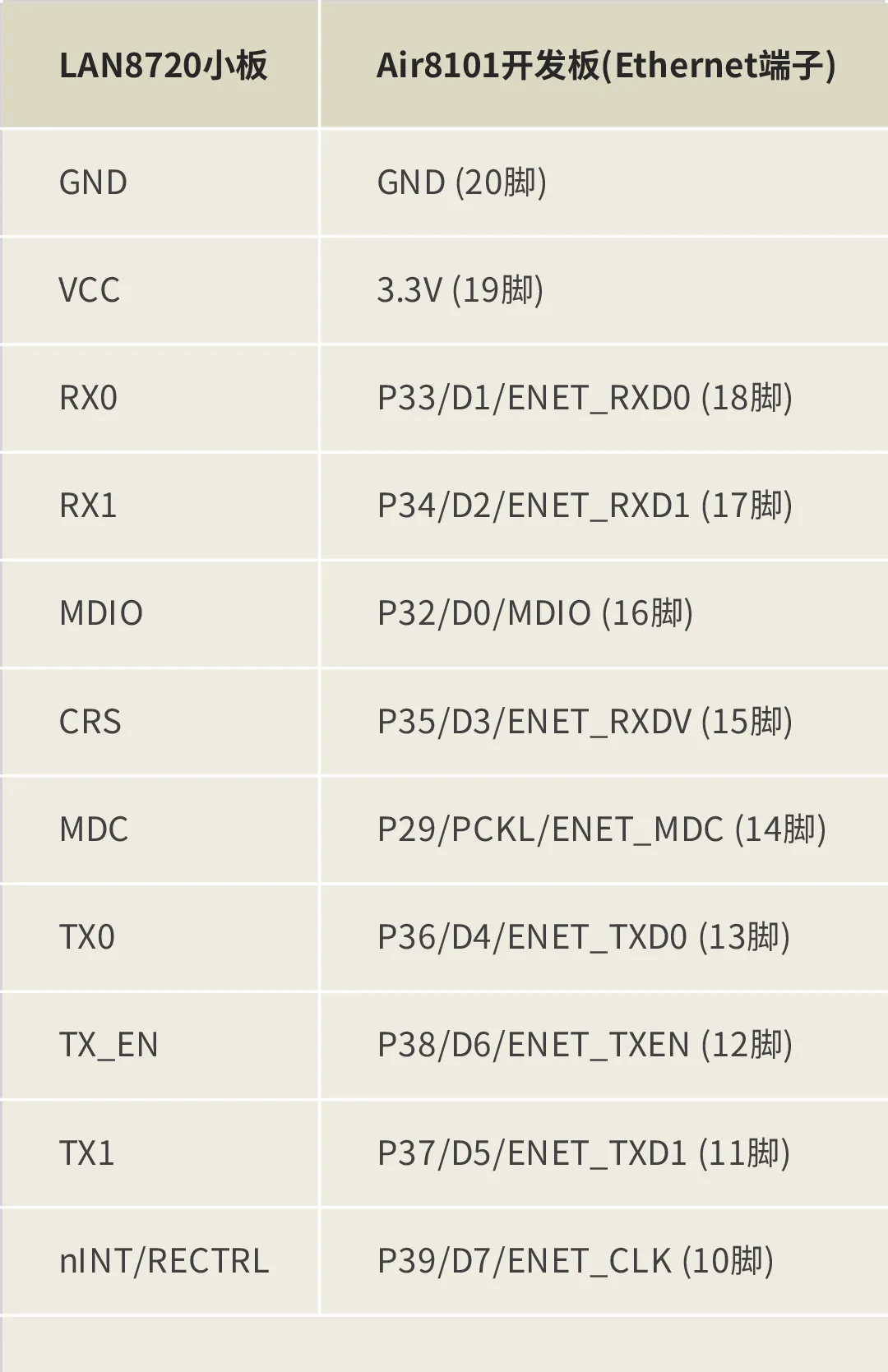

配套以太网小板，可以直插到Air8101开发板上，对应端口如下图示：
需要注意的是：
因前期B10版本的开发板设计原因，测试以太网功能时，需要把SNeT的3.3V单独接到板子右侧SWD的3.3V。

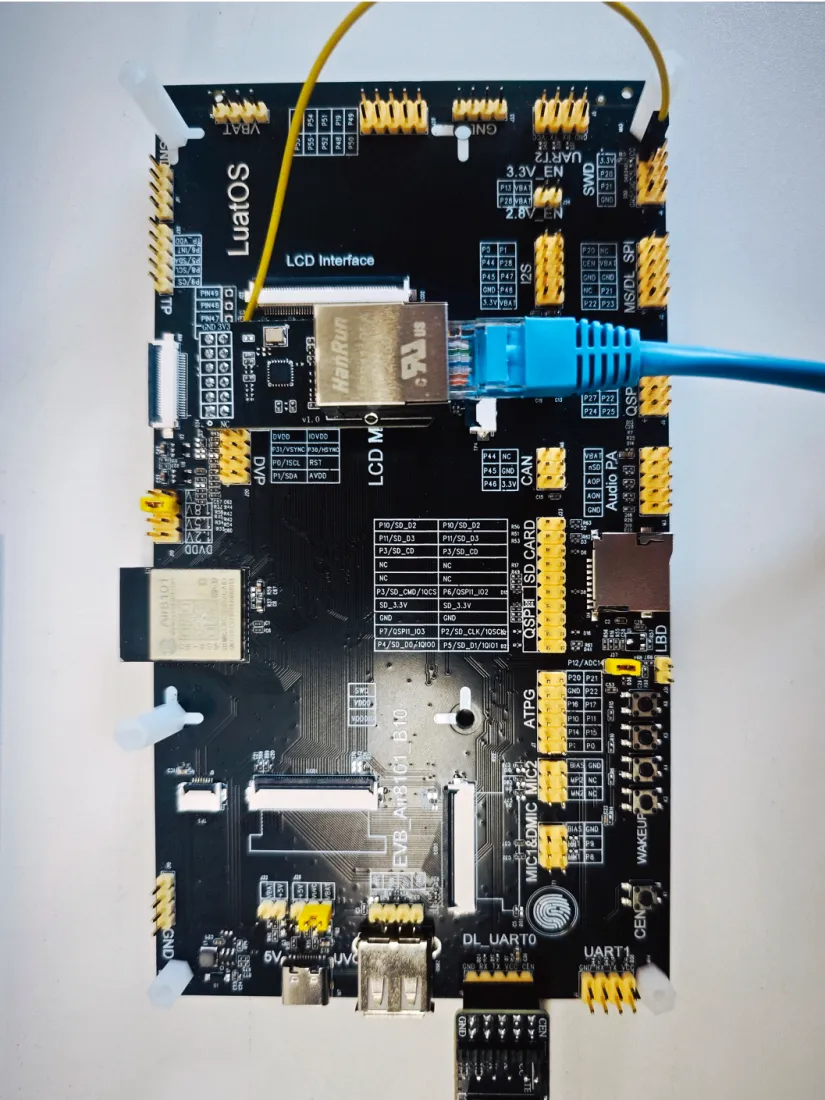

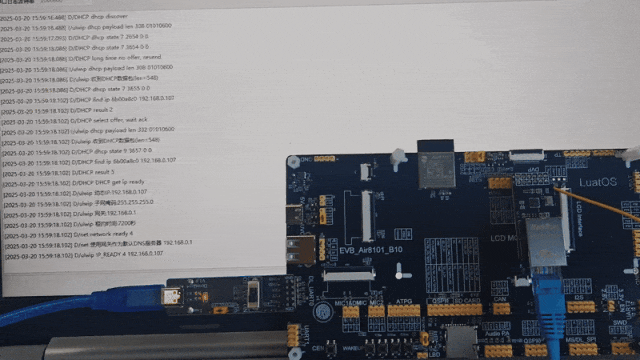

实物连线如下图示：
2
– 最新源码及实操教程 –
Air8101应用示例持续更新中，当前以太网示例demo及实操教程，将教你使用LuatOS开发，实现Air8101通过以太网小板LAN8720连接网络。
最新源码及实操教程详见：
https://docs.openluat.com/air8101/luatos/app/driver/eth/

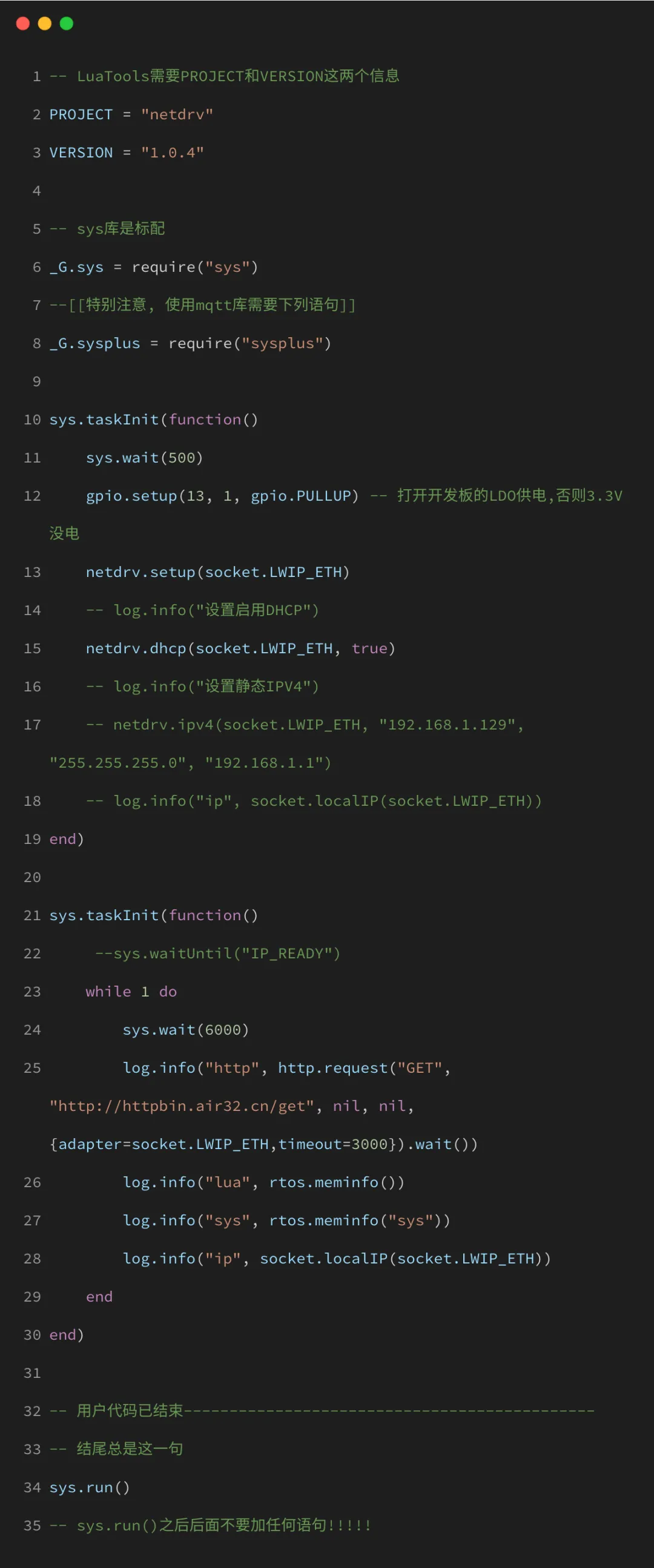

1）示例代码：

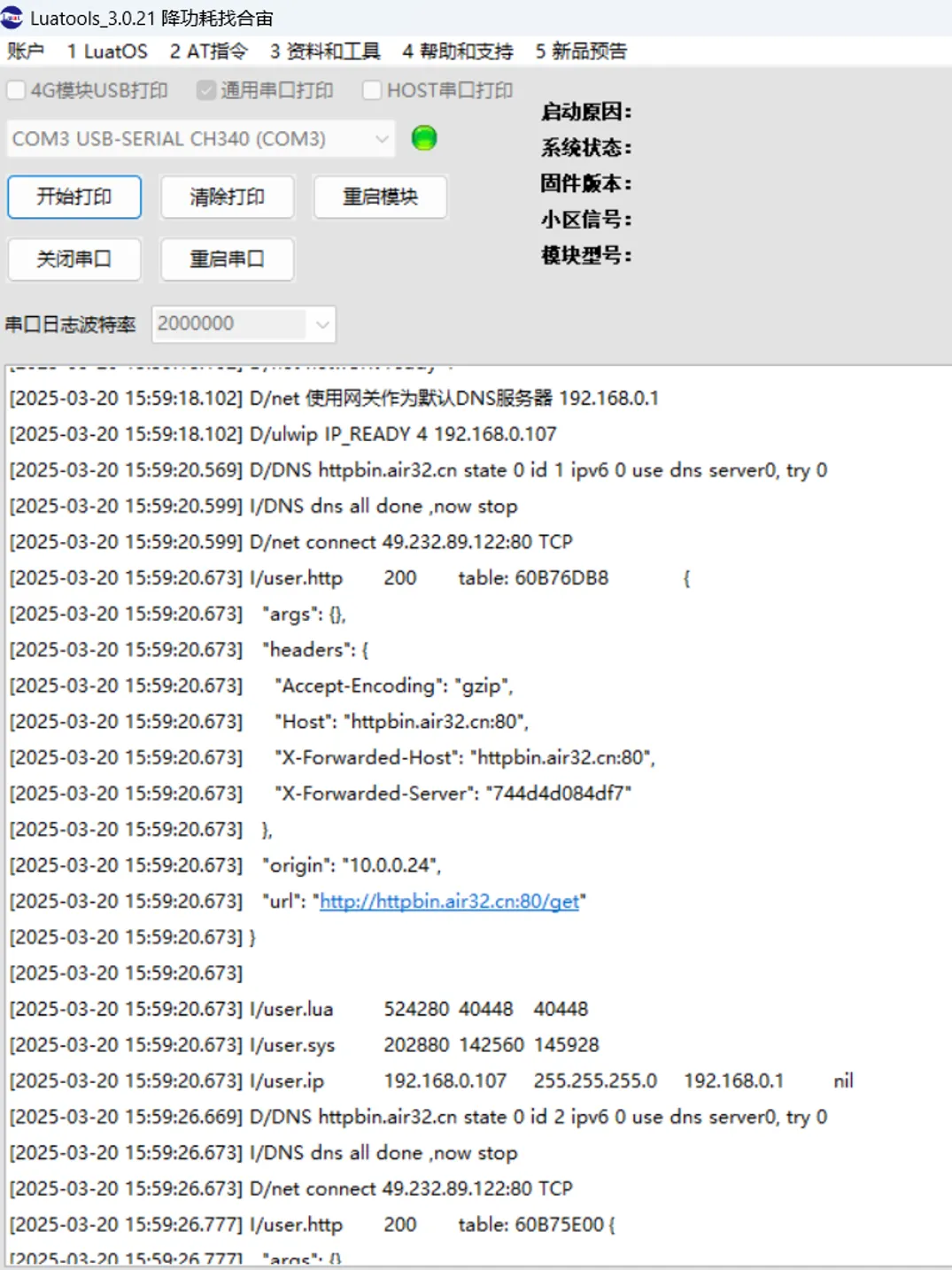

2）运行示意：
3
– 核心脚本代码详解 –
合宙的netdrv接口提供了一系列函数，用于实现相关网络配置与管理功能。
3.1 初始化指定netdrv设备
netdrv.setup(id, tp, opts)
1）参数：
-
id：int型（网络适配器编号，例如socket.LWIP_ETH）；
-
tp：int型（实现方式，如果是设备自带的硬件，那就不需要传，外挂设备需要传，当前支持CH390H/D）；
-
opts：int型（外挂方式，需要额外的参数，参考示例）。
2）返回值：
-
返回值类型：boolean；
-
说明：初始化成功与否。

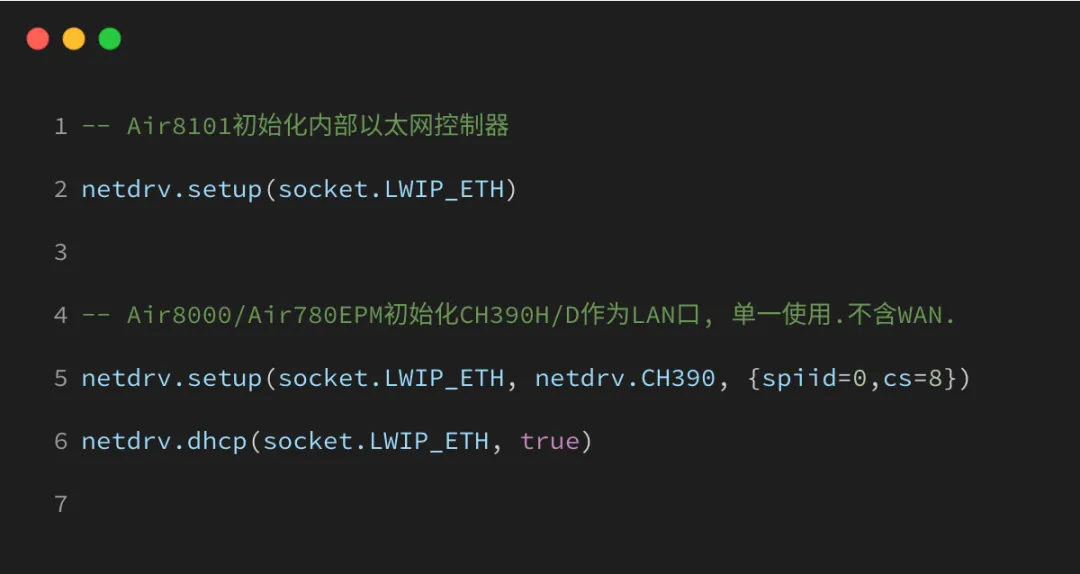

3）例子：
3.2 开启或关闭DHCP
netdrv.dhcp(id, enable)
1）参数：
-
id：int型（网络适配器编号，例如socket.LWIP_ETH）；
-
enable：boolean型（开启或者关闭）。
2）返回值：
-
返回值类型：boolean；
-
说明：成功与否。

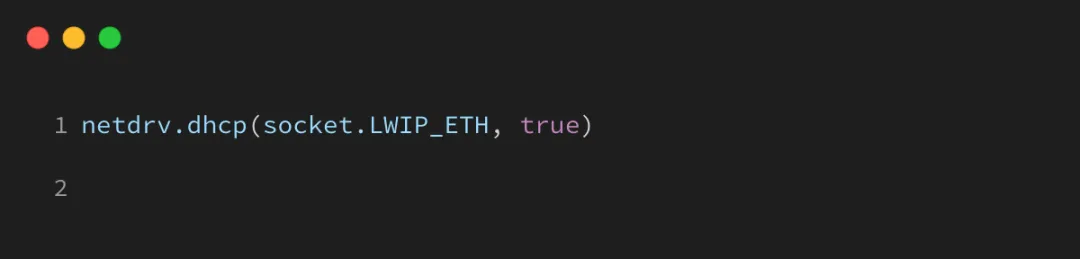

3）例子：
3.3 设置或获取设备MAC
netdrv.mac(id, new_mac, raw_string)。
1）参数：
-
id：int型（网络适配器编号，例如socket.LWIP_ETH）；
-
new_mac：string型（新的MAC地址，可选，必须是6个字节）；
-
raw_string：boolean型（是否返回6字节原始数据，默认是否，返回HEX字符串）。
2）返回值：
-
返回值类型：boolean；
-
说明：成功与否。
3）例子：
3.4 设置或读取ipv4地址
netdrv.ipv4(id, addr, mark, gw)
1）参数：
-
id：int型（网络适配器编号，例如socket.LWIP_ETH）；
-
addr：string型（ipv4地址，如果是读取就不需要传）；
-
mark：string型（掩码）；
-
gw：string型（网关）。
2）返回值：
-
addr：string型（ipv4地址）；
-
mark：string型（掩码）；
-
gw：string型（网关）。

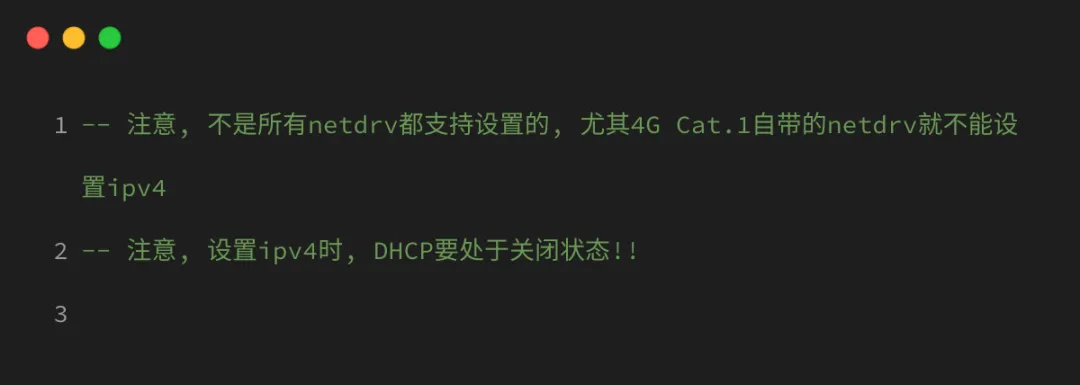

3）例子：
3.5 开启或关闭NAPT
netdrv.napt(id)
1）参数：
-
id：int型（网关适配器的id）。
2）返回值：
-
返回值类型：bool；
-
说明：合法值就返回true，否则返回nil。

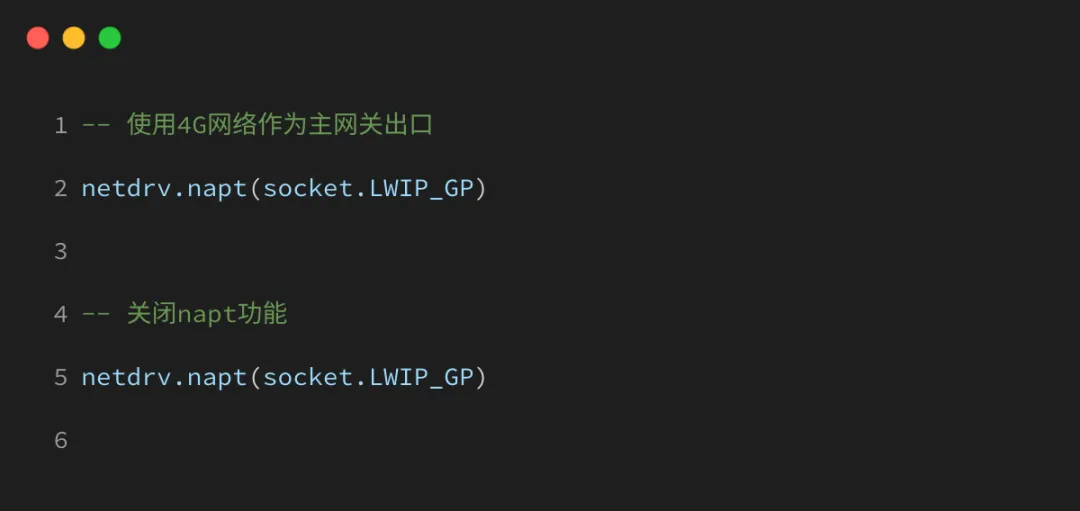

3）例子：
3.6 获取netdrv的物理连接状态
netdrv.link(id)
1）参数：
-
id：int型（netdrv的id，例如socket.LWIP_ETH）。
2）返回值：
-
返回值类型：bool；
-
说明：已连接返回true，否则返回false；如果id对应的netdrv不存在，返回nil。

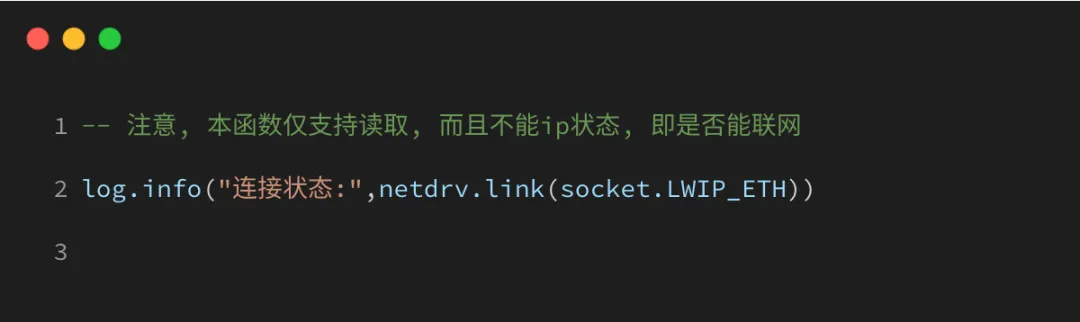

3）例子：
3.7 获取netdrv的网络状态
netdrv.ready(id)
1）参数：
-
id：int型（netdrv的id，例如socket.LWIP_ETH）；
2）返回值：
-
返回值类型：bool；
-
说明：已连接返回true，否则返回false；如果id对应的netdrv不存在，返回nil。

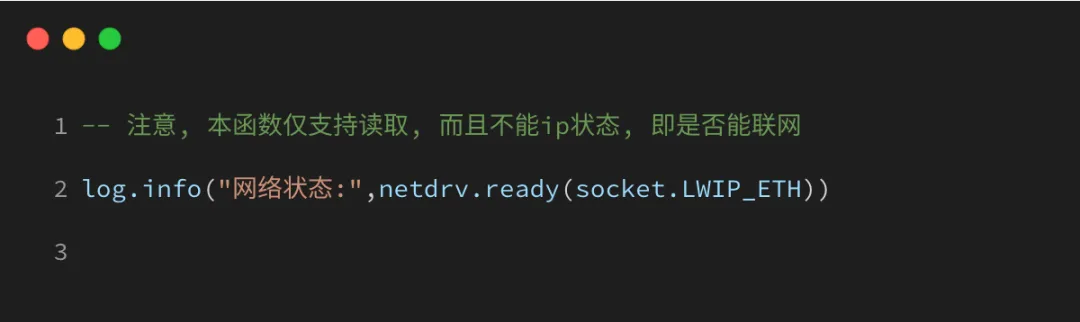

3）例子：
今天的内容就分享到这里了~你还想看哪些应用示例，欢迎留言探讨。
