Ansys利用热稳态插件进行热应力仿真的方法

Ansys热应力仿真通过热-结构顺序耦合分析方法，先进行瞬态热分析计算温度分布，再将热分析结果作为载荷导入结构分析中求解热应力。这种方法广泛应用于电子设备、机械零部件等产品的热可靠性评估。

1.进入模块

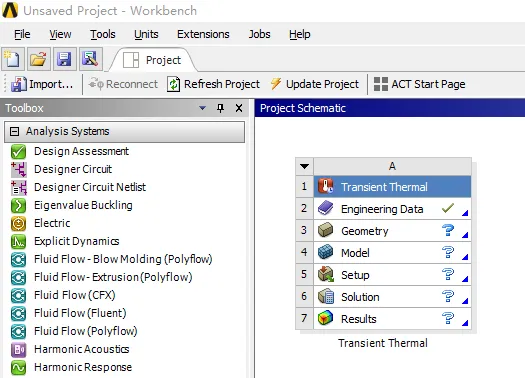

打开Ansys软件，进入主界面，双击【Transient Thermal】。

2.将材料选入工程数据包

双击【Engineering Data】，进入工程数据包，选择所要用到的材料包，找到相应的材料，然后点击材料后的【+】，即将材料加入工程数据包中。

3.返回ansys主界面，导入模型

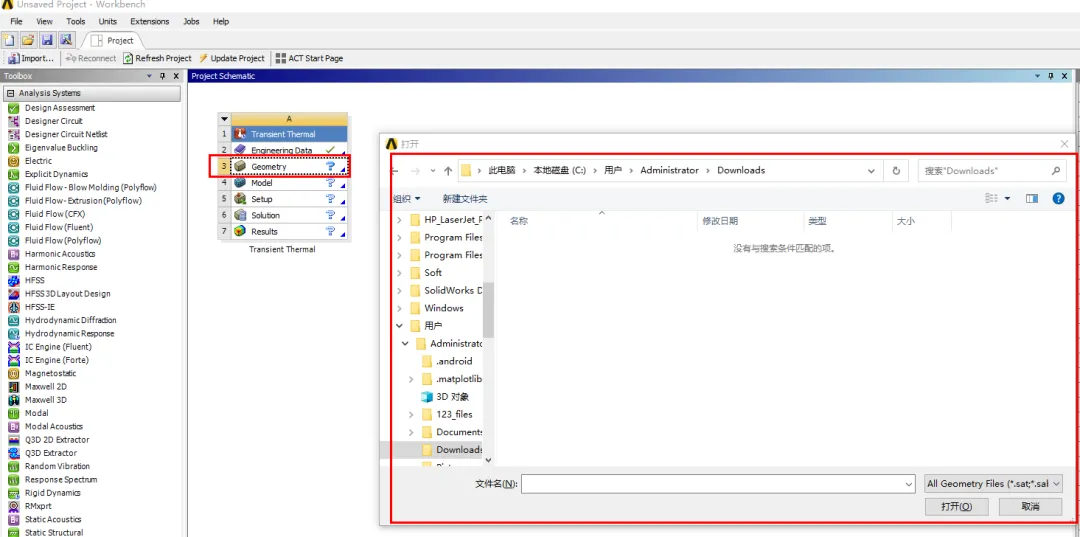

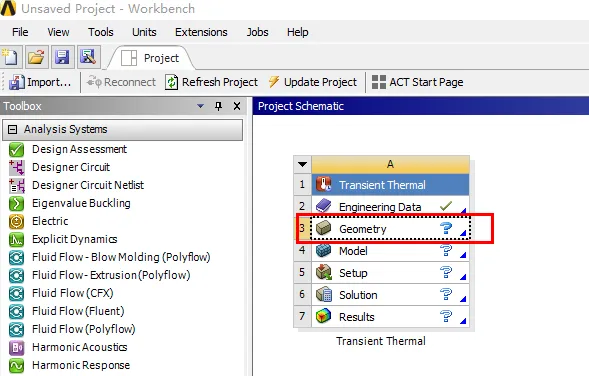

关闭Engineering Data界面，返回ansys主界面，选择【Geometry】，单击鼠标右键，选择【Import Geometry】，点击【Browse】,选择所需要的模型。

4.进入【ANSYS Mechanical Enterprise】，进行模型处理

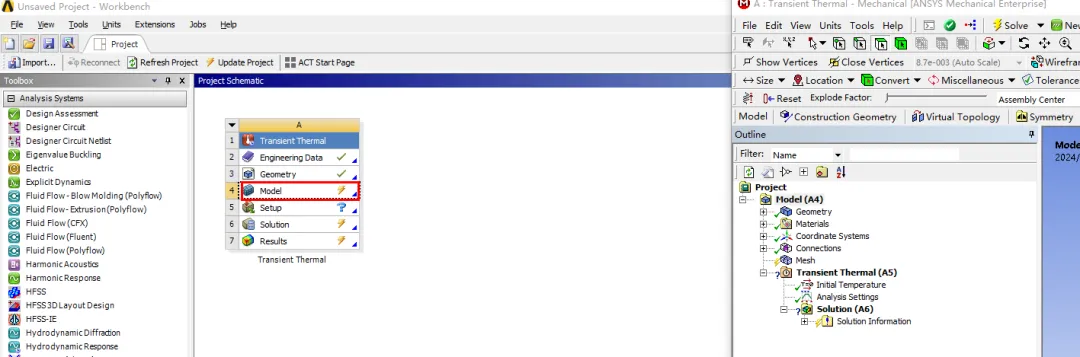

4.1双击【Model】，进入【ANSYS Mechanical Enterprise】

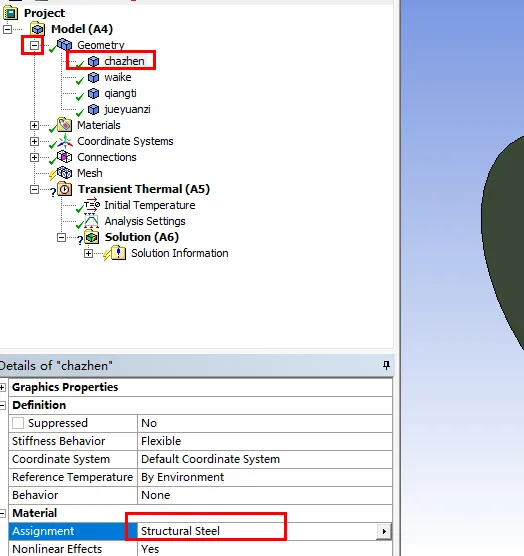

4.2选材料

选中零件，选择【Assignment】后的箭头，选择对应的材料。

4.3生成网格

选中【Mesh】，单击鼠标右键，选择【Generate Mesh】，生成网格。本步骤为简化生成网格的方法，实际工程中需细化，根据需要调整网格大小。

4.4施加载荷

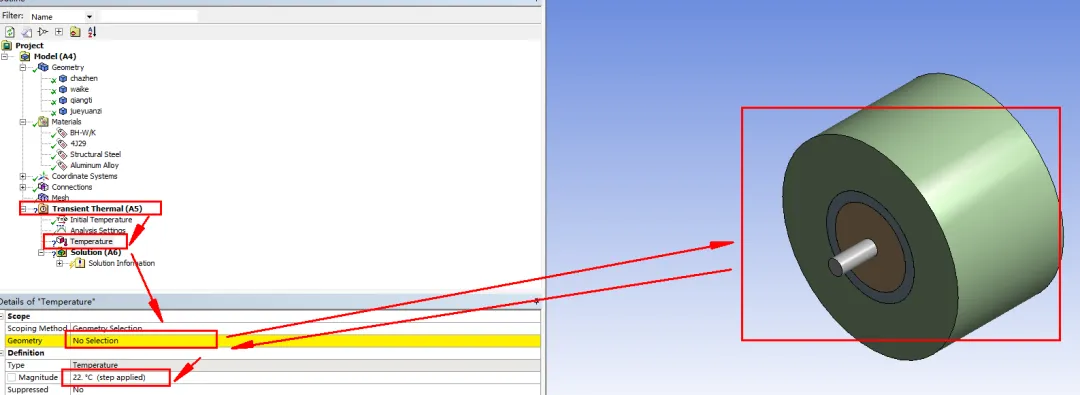

选中【Transient Thermal】，单击鼠标右键，选择【Insert】，选择【Temperature】，在三维模型上选择要施加温度的面，然后鼠标点击【Geometry】后的【No Selection】，然后选择Apply，然后输入要施加的温度。

 4.5点击【Solve】，运行

5.新建【Static Structural】模块，并设置参数

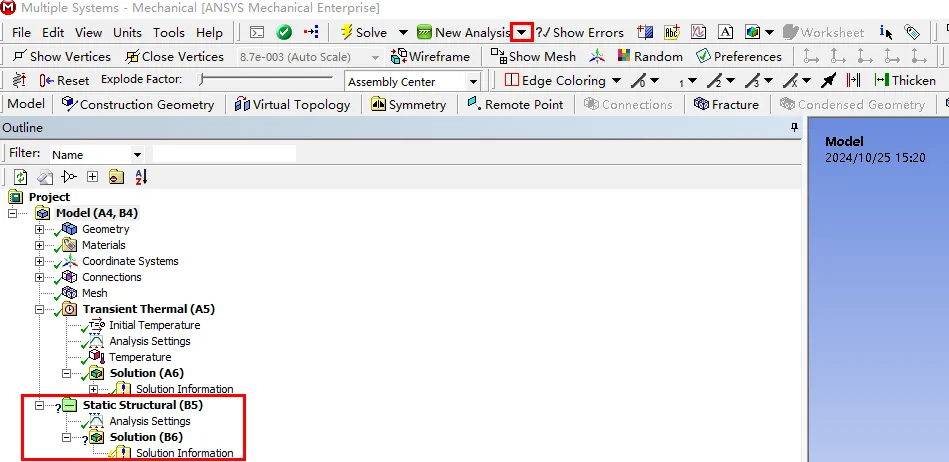

5.1点击【New Analysis】后的箭头，然后选择【Static Structural】，便新建了个【Static Structural】模块

5.2关联【Transient Thermal】模块

选中【Static Structural】，单击鼠标右键，选择【Import road】，选择【Transient Thermal】，便关联上了。

5.3设定载荷

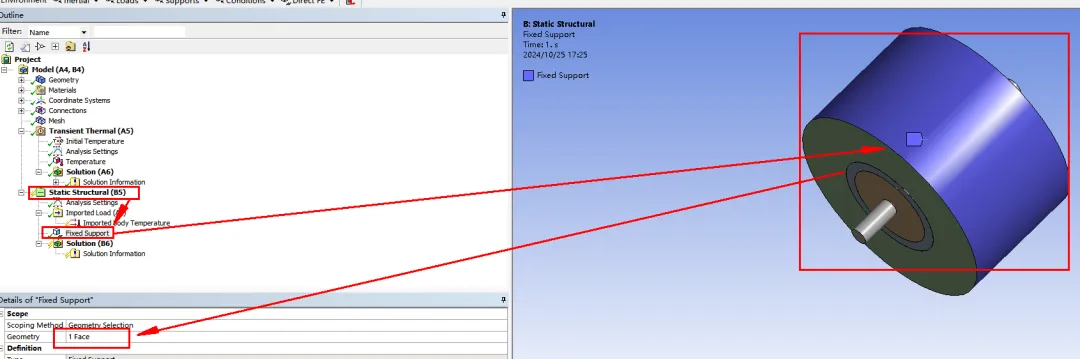

这里选择固定支撑，选中【Static Structural】，单击鼠标右键，选择【Insert】，选择【Fixed Support】。按照添加温度载荷的方法添加选择支撑面。

5.4求解

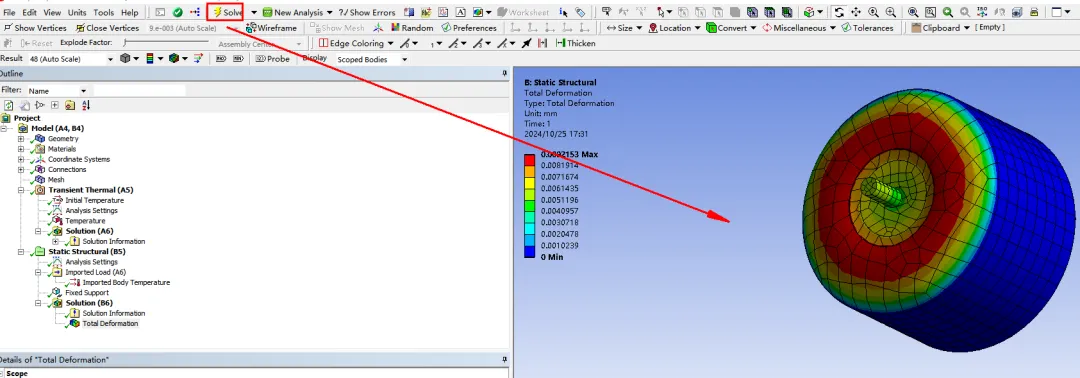

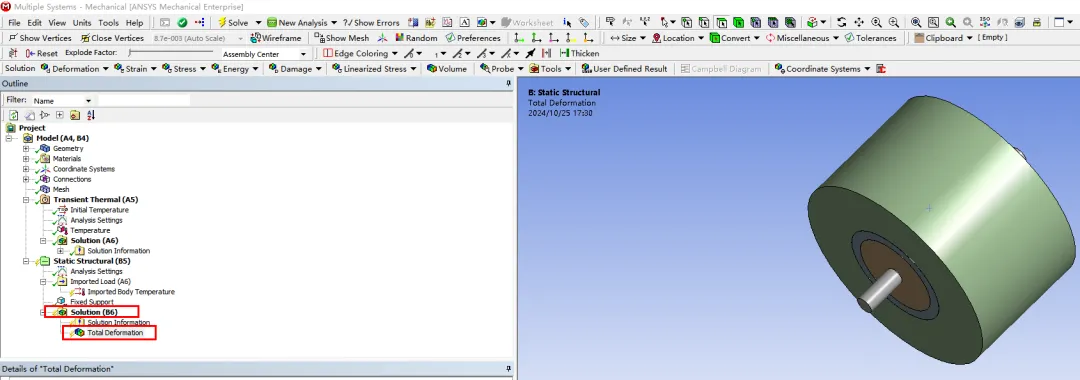

选中【Solution】，单击鼠标右键，选择【Insert】，选择【Deformation】，选择形变量【Total】。然后点击【Solve】，便会出现结果。
