📡 5G NR LDPC 教科书级编解码仿真平台

3GPP TS 38.212 协议逐行复现 · 工业级代码规范支持 NMS/OMS/SP 三大译码算法 · 层更新架构 · 完整收发链路

📌 为什么选择本仿真平台？

对着 3GPP TS 38.212 文档发愁？满屏的 Zc 表格、移位系数、双对角编码流程让人头大？网上找的代码变量名乱写、跑不出正确的 BER 曲线？

本平台提供了一套 教科书级 的 5G NR LDPC 全链路实现，每一行代码都严格对应协议章节。

🎯 核心价值

⚡ 技术亮点

🏗️ 完整模块架构

matlab/├── 【3GPP 标准表格】│   └── nrLDPCTables.m         # 完整移位系数 (BG1: 316条边, BG2: 197条边)│├── 【发端模块】│   ├── nrLDPCParams.m         # [Section 5.2.2, 6.2.2] 参数计算 + BG选择│   ├── nrLDPCSegment.m        # [Section 5.2.2] 码块分割 + CRC│   ├── nrLDPCEncode.m         # [Section 5.3.2] 双对角 LDPC 编码│   └── nrLDPCRateMatch.m      # [Section 5.4.2] 缩短+打孔+循环缓冲│├── 【收端模块】│   ├── nrLDPCRateRecover.m    # 速率恢复 (逆操作)│   ├── nrLDPCDecode.m         # 层更新译码器 (支持 NMS/OMS/SP)│   └── nrLDPCDesegment.m      # 码块合并 + CRC 校验│├── 【译码算法】│   ├── nms_check_node_update.m   # 归一化最小和 (α=0.75)│   ├── oms_check_node_update.m   # 偏移最小和 (β=0.15)│   └── sp_check_node_update.m    # 和积算法 (理论最优)│└── 【测试与仿真】    ├── demo_ldpc_e2e.m            # 🔥 完整链路演示 (含 3GPP 流程图)    ├── sim_algorithm_comparison.m # NMS/OMS/SP 性能对比    └── sim_code_rate_comparison.m # 不同码率 BER 曲线

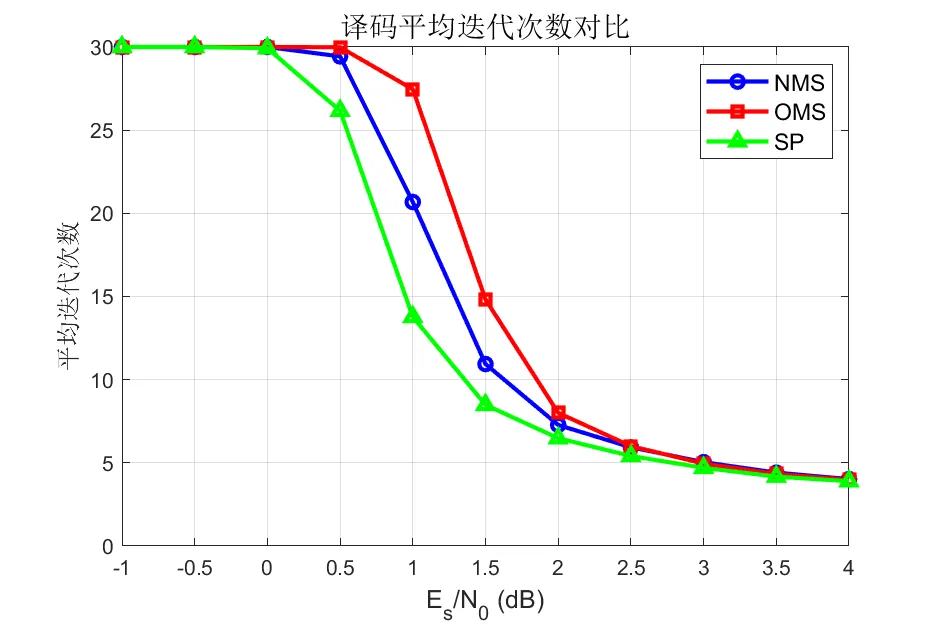

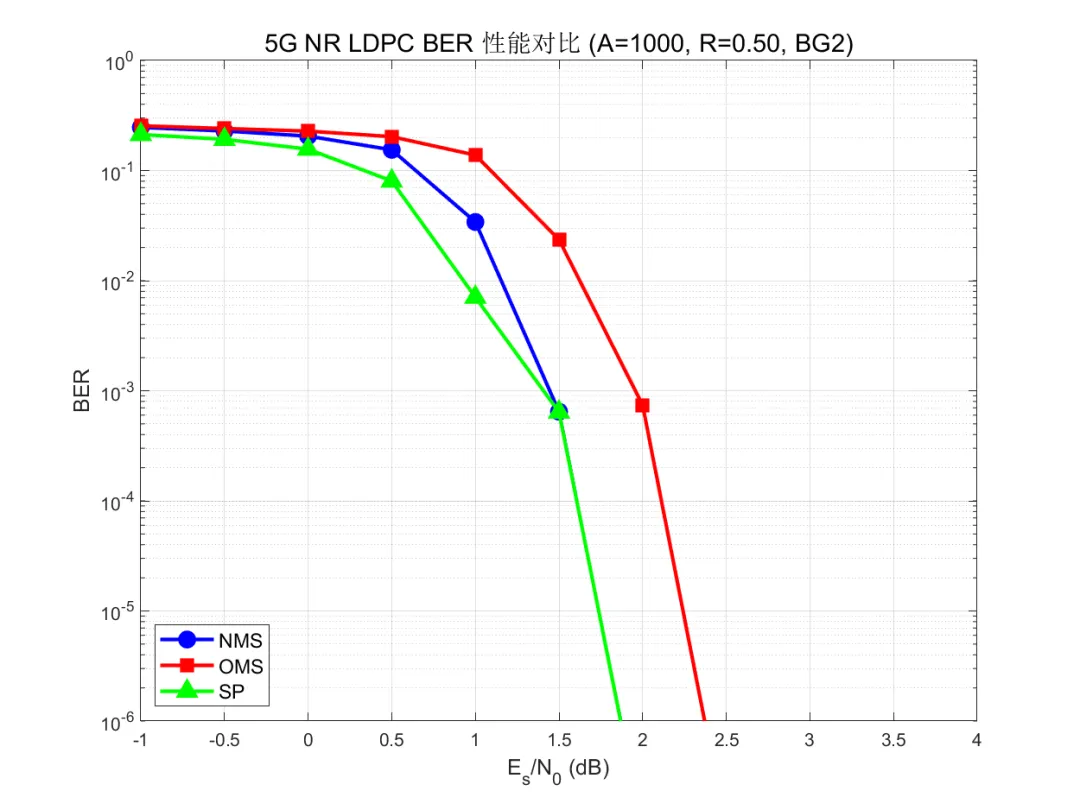

📊 性能实测 (R=1/2, A=1000, BPSK)

🎯 SP 算法理论最优，NMS 性能接近但复杂度低 60%！

💻 核心代码展示

🔥 双对角编码 (nrLDPCEncode.m)

% =========================================================================% [TS 38.212 Section 5.3.2] 阶段1: 计算第一个核心奇偶节点% =========================================================================% 公式: p_0 = Σ_{j∈N(0)} π_{0,j}(c_j)%       其中 π_{0,j} 表示循环移位操作%% 实现: 将前4层（双对角核心区域）的所有系统比特贡献累加for iLayer = 1:4    for iEdge = 1:nEdges        % 获取连接的变量节点和移位量        v_idx = edges(i_edge, 2);        shift = shifts(i_edge);        % [关键] 循环移位后异或累加        p0_accum = xor(p0_accum, circshift(cwordMat(:, v_idx), -shift));    endend

🚀 层更新译码 + 早停机制 (nrLDPCDecode.m)

% =========================================================================% 早停检测 (双重条件)% =========================================================================% 条件1: 硬判决稳定 (连续两次相同)% 条件2: 前 4 层校验方程全通过 (H*c = 0)if isequal(currHardDec, prevHardDec)    % 检查部分校验和    for iLayer = 1:4        syndrome = zeros(Zc, 1);        for iEdge = 1:nEdges            % 循环移位后异或 (GF(2) 累加)            syndrome = xor(syndrome, circshift(currHardDec(:, v_idx), -shift));        end        if any(syndrome), syndrome_pass = false; break; end    end    if syndrome_pass, break; end  % 校验通过，提前退出end

🎬 一键运行

>> cd matlab% 完整链路演示 (3GPP 流程详解)>> demo_ldpc_e2e% NMS/OMS/SP 算法性能对比>> sim_algorithm_comparison% 不同码率 (1/3, 1/2, 2/3, 3/4) BER 曲线>> sim_code_rate_comparison

输出预览

╔══════════════════════════════════════════════════════════════════╗║        5G NR LDPC 完整链路演示 (3GPP TS 38.212)                  ║╚══════════════════════════════════════════════════════════════════╝═══════════════════════════════════════════════════════════════════【第一部分】 系统参数配置═══════════════════════════════════════════════════════════════════传输块参数:  ├─ 信息比特长度 A = 1000 bits  ├─ 目标码率 R = 0.500  └─ 速率匹配输出长度 E = 2000 bits[TS 38.212 Section 6.2.2] 基础图选择:  ├─ 选择 Base Graph 2 (BG2)  ├─ 原因: A <= 3824 且 R <= 0.67  ├─ 系统比特长度 K = 1040 (= 10 × Zc)  ├─ 完整码字长度 N = 5408 (= 52 × Zc)  ├─ 提升因子 Zc = 104 (集合索引 i_LS = 7)  └─ 填充比特数 n_F = K - A = 40 bits═══════════════════════════════════════════════════════════════════【第二部分】 发送端处理 (Transmitter)═══════════════════════════════════════════════════════════════════步骤 2.1: 生成随机传输块  └─ 生成 1000 个随机信息比特步骤 2.2: [TS 38.212 Section 5.2.2] 码块构造  ├─ 信息比特长度 A = 1000  ├─ 填充比特数 n_F = 40 (需要凑齐 K = 1040)  │  │  [公式] K' = 22 × Zc (BG1) 或 10 × Zc (BG2)  │  [公式] n_F = K' - A (若 A < K')  │  └─ 构造消息向量: msg = [info_bits(1000) | filler_bits(40)] = 1040 bits步骤 2.3: [TS 38.212 Section 5.3.2] LDPC 编码  │  │  【双对角编码原理】  │  ├─ BG 矩阵的前4列对应核心奇偶节点  │  ├─ 核心奇偶节点采用双对角结构 (易于求解)  │  └─ 扩展奇偶节点直接由系统比特和核心奇偶计算  │  │  阶段1: p_0 = Σ(前4层所有系统比特贡献)  │  阶段2: p_{1,2,3} = 递推计算  │  阶段3: p_ext = f(系统比特, 核心奇偶)  │  ├─ 系统比特: 1040 bits (位置 1:1040)  ├─ 奇偶比特: 4368 bits (位置 1041:5408)  └─ 完整码字: 5408 bits步骤 2.4: [TS 38.212 Section 5.4.2] 速率匹配  │  │  【速率匹配三步骤】  │  (1) 缩短: 移除 n_F = 40 个填充比特  │      └─ 位置: K - n_F + 1 到 K (即 1001 到 1040)  │  (2) 打孔: 移除前 2×Zc = 208 个比特  │      └─ 这些比特对应系统信息的前两个循环块  │  (3) 循环缓冲: 输出 E = 2000 个比特  │  ├─ 缩短后长度: 5368 bits  ├─ 打孔后长度 (循环缓冲): 5160 bits  └─ 速率匹配输出: 2000 bits (重复因子 = 0.39)步骤 2.5: BPSK 调制  │  映射规则: 0 → +1, 1 → -1  └─ 输出 2000 个 BPSK 符号═══════════════════════════════════════════════════════════════════【第三部分】 信道传输 (AWGN Channel)═══════════════════════════════════════════════════════════════════信道参数:  ├─ Eb/N0 = 2.0 dB  ├─ 实际码率 R = A/E = 0.5000  ├─ Es/N0 = Eb/N0 + 10×log10(R) = -1.01 dB  └─ 噪声标准差 σ = 0.7943传输完成:  └─ 接收 2000 个符号═══════════════════════════════════════════════════════════════════【第四部分】 接收端处理 (Receiver)═══════════════════════════════════════════════════════════════════步骤 4.1: LLR 计算  │  公式: L(b) = 2y / σ² (BPSK + AWGN)  ├─ 计算 2000 个信道 LLR 值  └─ LLR 范围: [-10.66, 11.28]步骤 4.2: [速率匹配逆操作] 速率恢复  │  │  【速率恢复操作】  │  (1) LLR 累加: 重复传输位置的 LLR 相加  │  (2) 打孔恢复: 前 2×Zc = 208 位置设为 LLR = 0  │  (3) 填充恢复: 位置 1001 到 1040 设为 LLR = +∞  │  └─ 恢复后 LLR 长度: 5408 (= N)步骤 4.3: LDPC 层更新译码  │  │  【层更新调度】  │  for iLayer = 1:n_layers  │      (1) VN→CN: 计算外信息 = LLR - 上次CN消息  │      (2) CN更新: 使用 NMS/OMS/SP 算法  │      (3) CN→VN: 反向移位并更新 LLR  │  end  │  ├─ 算法: NMS (α = 0.75)  ├─ 最大迭代次数: 30  ├─ 实际迭代次数: 6 (早停生效: 是)  └─ 输出 1000 个信息比特═══════════════════════════════════════════════════════════════════【第五部分】 性能评估═══════════════════════════════════════════════════════════════════传输结果:  ├─ 发送比特数: 1000  ├─ 错误比特数: 0  ├─ 比特误码率 (BER): 0.00e+00  └─ 帧误码 (FER): 0  ✓ 传输成功，无误码!═══════════════════════════════════════════════════════════════════【第六部分】 3GPP TS 38.212 流程总结═══════════════════════════════════════════════════════════════════发送端流程:  ┌──────────────────────────────────────────────────────────────┐  │ 传输块 (A bits)                                              │  │     ↓ [Section 5.1] CRC-24A/16 附加                          │  │ B = A + L_crc                                                 │  │     ↓ [Section 5.2.2] 码块分割 + CRC-24B                     │  │ C 个码块，每个 K' bits                                       │  │     ↓ [Section 5.2.2] Filler bits 插入                       │  │ K = K' + n_F bits                                            │  │     ↓ [Section 5.3.2] LDPC 编码                              │  │ N = K + 奇偶比特 bits                                         │  │     ↓ [Section 5.4.2] 速率匹配 (缩短+打孔+循环缓冲)          │  │ E bits 输出                                                   │  └──────────────────────────────────────────────────────────────┘接收端流程:  ┌──────────────────────────────────────────────────────────────┐  │ E 个 LLR 值                                                   │  │     ↓ 速率恢复 (逆速率匹配)                                  │  │ N 个 LLR 值                                                   │  │     ↓ LDPC 层更新译码                                        │  │ K' 个信息比特                                                │  │     ↓ 码块合并 + CRC 校验                                    │  │ A 个信息比特                                                  │  └──────────────────────────────────────────────────────────────┘╔══════════════════════════════════════════════════════════════════╗║                         演示完成!                               ║╚══════════════════════════════════════════════════════════════════╝

🖥️ 运行环境

• MATLAB 版本: R2020a 或更高版本
• 依赖工具箱: 无 (纯 MATLAB 实现)

🛒 获取方式

📚 参考文献

[1] 3GPP TS 38.212, “NR; Multiplexing and channel coding,” v17.4.0, Dec. 2022.

[2] T. J. Richardson and R. L. Urbanke, “Efficient encoding of low-density parity-check codes,” IEEE Trans. Inf. Theory, vol. 47, no. 2, pp. 638–656, Feb. 2001.

[3] J. Chen and M. P. C. Fossorier, “Near optimum universal belief propagation based decoding of low-density parity check codes,” IEEE Trans. Commun., vol. 50, no. 3, pp. 406–414, Mar. 2002.

[4] E. Sharon, S. Litsyn, and J. Goldberger, “An efficient message-passing schedule for LDPC decoding,” in Proc. IEEE ISTC, Sep. 2004, pp. 223–228.

[5] M. P. C. Fossorier, M. Mihaljević, and H. Imai, “Reduced complexity iterative decoding of low-density parity check codes based on belief propagation,” IEEE Trans. Commun., vol. 47, no. 5, pp. 673–680, May 1999.
