源码分析:一款开源在线文档编辑器

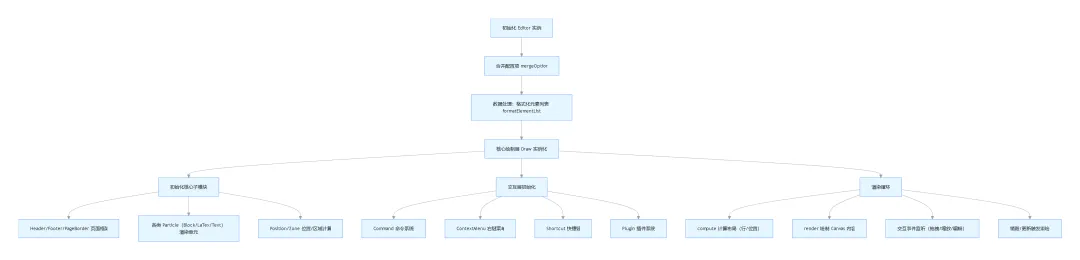

0. 整体架构流程图
分割线
1.关键阶段说明
（1）初始化阶段
●入口：通过 new Editor(容器, 数据, 配置) 实例化编辑器；
●配置合并：融合默认配置与用户配置，生成最终运行配置；
●数据格式化：formatElementList 标准化页眉/正文/页脚等元素数据结构；
●核心模块实例化：创建位置计算（Position）、绘制引擎（Draw）、选区管理（RangeManager）等核心模块，完成依赖注入。
（2）布局计算阶段
●核心：由 Position 类主导，完成元素/行/页面的坐标、尺寸计算；
●细分逻辑：基础位置计算：遍历行列表，计算每个元素的坐标、宽高、行偏移；
○表格嵌套计算：递归计算表格内单元格的元素位置，支持垂直对齐；
○浮动元素计算：单独维护浮动元素（图片/公式）的位置列表；
○区域定位：区分页眉/页脚/正文区域，返回对应区域的位置列表。
（3）渲染阶段
●绘制引擎（Draw）统筹渲染逻辑，分层次绘制：页面框架层：页眉（Header）、页脚（Footer）、页面边框（PageBorder）；
○内容渲染层：文本、LaTex 公式、块元素（视频/IFrame/表格）；
○交互层：选区高亮、水印、批注、自定义区域（Area）。
（4）交互响应阶段
●事件监听：监听鼠标/键盘事件，解析光标位置、选区范围；
●命令执行：通过 Command 类封装编辑操作（如插入公式、修改样式）；
●重绘触发：交互操作后触发布局重新计算 + Canvas 重绘，保证视图一致性。
2.核心模块与实现逻辑
2.1 核心模块拆解
|
模块名 |
核心文件路径 |
核心职责 |
|
Editor |
src/editor/index.ts |
编辑器入口，聚合所有模块，对外暴露 API（实例化、插件、命令执行） |
|
Position |
src/editor/core/position/Position.ts |
位置计算核心，负责元素/行/页面的坐标、尺寸计算，区分页眉/页脚/表格区域 |
|
RangeManager |
src/editor/core/range/RangeManager.ts |
选区管理，计算光标/选区对应的段落、行信息，支撑文本选择、编辑范围界定 |
|
Draw |
src/editor/core/draw/Draw.ts（隐含） |
绘制引擎，统筹布局计算、Canvas 渲染、交互联动 |
|
LaTexUtils |
src/editor/core/draw/particle/latex/utils/LaTexUtils.ts |
公式渲染工具，解析 LaTex 语法，生成 SVG/PDF/Canvas 可渲染的公式数据 |
|
Area |
src/editor/core/draw/interactive/Area.ts |
自定义区域管理，支持区域级别的只读/编辑控制、背景/边框/占位符渲染 |
|
Event Handlers |
src/editor/core/event/handlers/click.ts 等 |
交互事件解析，如光标选单词、点击选区识别等 |
|
Command |
src/editor/index.ts（Command 类） |
命令系统，封装所有编辑操作，统一执行/撤销逻辑 |
|
Plugin |
src/editor/index.ts（Plugin 类） |
插件管理器，提供 use 方法扩展编辑器功能（如 Word 导入导出） |
2.2 核心模块实现逻辑
（1）Position（位置计算）
●核心属性：维护 positionList（普通元素位置）、floatPositionList（浮动元素位置）、cursorPosition（光标位置）；
●核心方法：computePageRowPosition：核心计算逻辑，遍历行列表，计算每个元素的坐标、行偏移，支持表格嵌套递归计算；
○getPositionList：根据当前激活区域（页眉/页脚/正文/表格）返回对应位置列表；
○computePositionList：初始化/更新位置列表，按页面行批量计算。
（2）RangeManager（选区管理）
●核心能力：解析光标/选区对应的段落范围，支持“向上/向下查找”匹配连续段落（按 listId/titleId 分组）；
●核心方法：getRangeParagraph，返回选区覆盖的页面-行映射关系，支撑段落级编辑操作（如批量样式修改）。
（3）LaTexUtils（公式渲染）
●核心流程：解析：将 LaTex 字符串分词（tokenize）、语法解析（parse）、生成语法树；
○布局：plan 方法根据公式类型（分式/根式/组合式）计算布局策略；
○渲染：生成多段线（polylines），支持导出 SVG/PDF/Canvas 路径，适配缩放、最大宽高限制。
（4）Area（自定义区域）
●核心能力：区域管理：维护 areaInfoMap，关联区域 ID 与元素/位置列表；
○渲染控制：支持区域背景色、边框、占位符渲染；
○编辑控制：区分 EDIT/READONLY/FORM 模式，控制区域编辑权限；
○数据操作：支持区域值的获取、设置，批量替换区域内元素。
（5）Command（命令系统）
●核心设计：封装所有编辑操作（如插入公式、导入 Word、修改字体），统一入口；
●扩展能力：支持撤销/重做（记录命令执行历史）、插件扩展命令（如 docx 导入导出）。
3. 核心设计模式
3.1 面向对象：封装/继承/多态
●封装：核心模块（Position/Area/LaTexUtils）将状态与逻辑封装在类内部，对外暴露最小化 API（如 compute/render/getXXX）；
●继承/多态：块元素基类 BaseBlock 定义通用接口（render/snapshot），VideoBlock/IFrameBlock 继承并实现各自逻辑；
○位置计算区分页眉/页脚/正文，通过 getPositionList 统一返回，底层逻辑不同但接口一致。
3.2 命令模式（Command Pattern）
●应用场景：所有编辑操作（如插入 LaTex 公式、导入 Word、修改文本样式）均封装为命令；
●核心：解耦操作发起者（快捷键/菜单）与执行者（Draw/Position）；
○支持撤销/重做（记录命令执行栈）；
○统一操作入口，便于扩展和权限控制。
3.3 组合模式（Composite Pattern）
●应用场景：元素渲染体系中，将“单个文本元素”“块元素”“表格/公式”统一抽象为 IElement 数据结构；
●核心：Draw 层通过统一的 computeRowList/drawRow 方法处理不同类型元素，忽略“个体/组合”差异，简化渲染逻辑。
3.4 观察者模式（Observer Pattern）
●应用场景：基于 EventBus 实现模块间通信；
●核心：交互事件（如光标移动、选区变化）发布事件，渲染层监听后触发重绘；
○插件通过订阅事件扩展功能，不侵入核心逻辑；
○解耦事件发起者与响应者，提升模块独立性。
3.5 策略模式（Strategy Pattern）
●应用场景：LaTex 公式渲染：plan 方法根据不同公式指令（\frac/\sqrt）选择不同布局计算策略；
●位置计算：区分页眉/页脚/正文/表格，选择不同的位置列表获取策略；
●核心：统一入口下适配不同场景，便于扩展新策略（如新增公式类型、新区域类型）。
3.6 享元模式（Flyweight Pattern）
●应用场景：BaseBlock 中的 blockCache 缓存已创建的块元素实例；
●核心：避免重复创建 DOM/计算资源，降低渲染性能开销。
3.7 插件模式（Plugin Pattern）
●应用场景：通过 Plugin 类的 use 方法扩展编辑器能力
●核心：核心逻辑与扩展逻辑解耦，官方仅提供核心包，扩展功能通过插件实现。
4. 核心特性与扩展能力
|
功能分类 |
具体能力 |
|
富文本操作 |
撤销/重做、字体/字号/样式（加粗/斜体/下划线）、对齐、标题、列表 |
|
元素插入 |
表格、图片、链接、代码块、分页符、LaTex 公式、日期选择器、自定义控件 |
|
页面排版 |
页眉/页脚/页码、页边距、分页、水印、批注、目录 |
|
交互能力 |
光标/选区控制、拖拽（文本/元素/控件）、右键菜单、自定义快捷键 |
|
导出/打印 |
Canvas 转图片 |
4.2 扩展能力
（1）插件扩展
●自定义插件：通过 editor.use(插件) 扩展，支持新增命令、监听事件、自定义渲染。
（2）自定义交互
●自定义快捷键：覆盖/新增快捷键映射，绑定命令执行；
●自定义右键菜单：扩展右键菜单项，关联自定义命令；
●事件监听：通过 EventBus 订阅编辑器生命周期事件（如光标移动、重绘完成）。
（3）渲染扩展
●多底层支持：默认 Canvas 渲染，可切换至 SVG 渲染（feature/svg 分支）；
●PDF 扩展：基于 pdfjs 实现 PDF 绘制（feature/pdf 分支）。
5. 待优化方向
●计算性能：大规模文档下的布局计算性能优化；
●表格能力：表格分页、复杂表格样式（合并单元格、边框定制）；
