利用ArcGIS和CAD套库(文档可下载)
利用ArcGIS和CAD套库的两种方法，供大家参考。
文末有该文档下载方式
方法一：

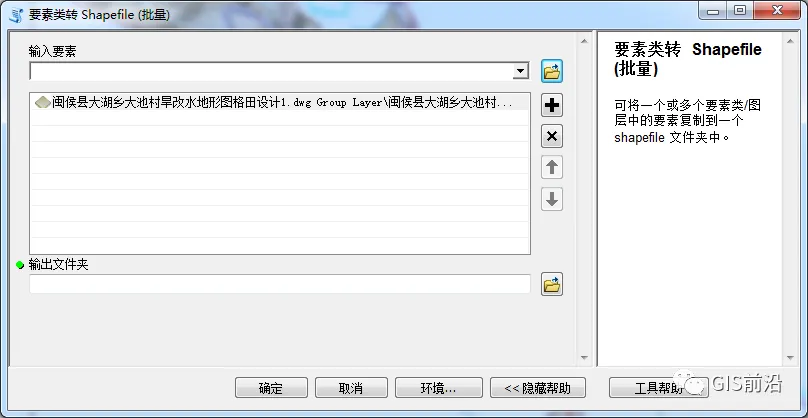

将含有项目范围线的CAD文件在ArcMap中打开，选择“工具箱——转换工具——转为Shapefile——要素类转Shapefile（批量）”，在“输入要素”中选择“dwg Polyline”图层（CAD文件在ArcMap中会分为点、线、面、文本数据等多个图层，项目范围线属于线图层）。

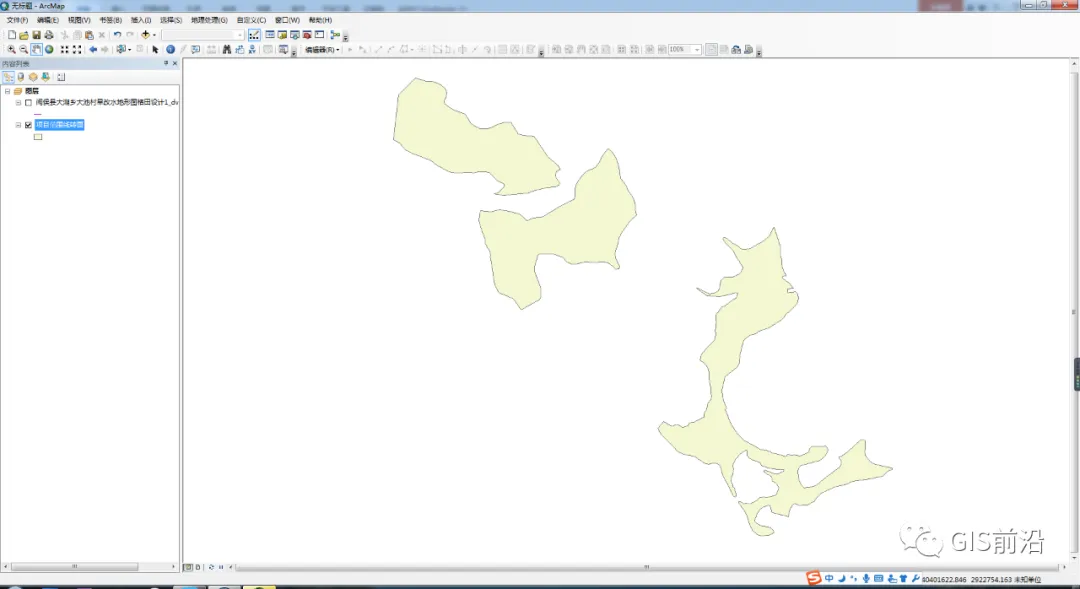

转化后的图层示例如下：

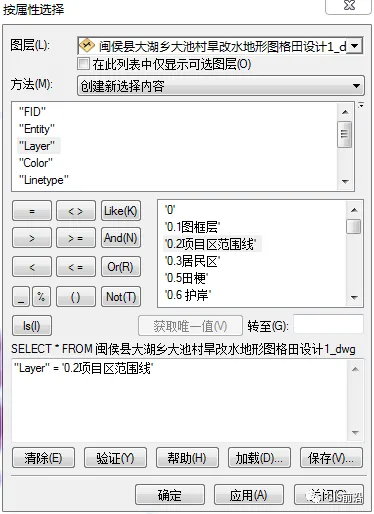

打开“选择——按属性选择”，进行如下设置，选中图层中的项目范围线，

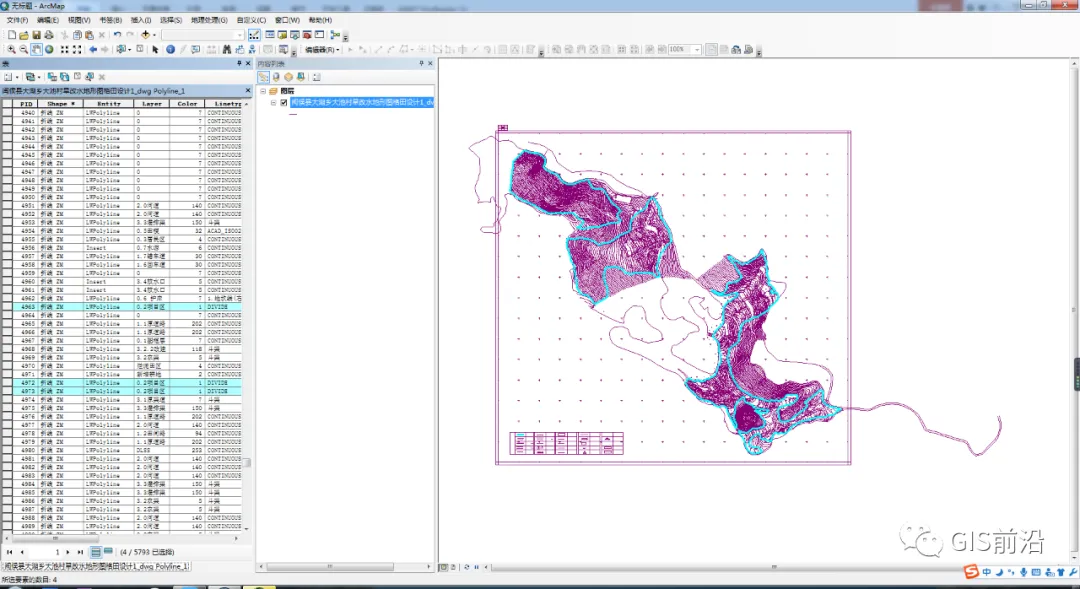

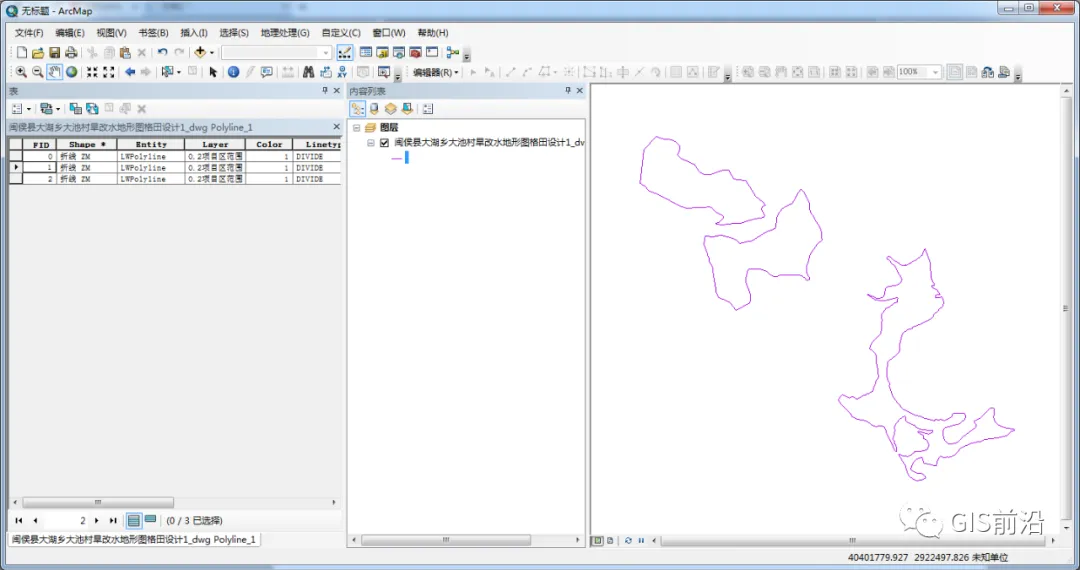

打开属性表，点击切换选择图标

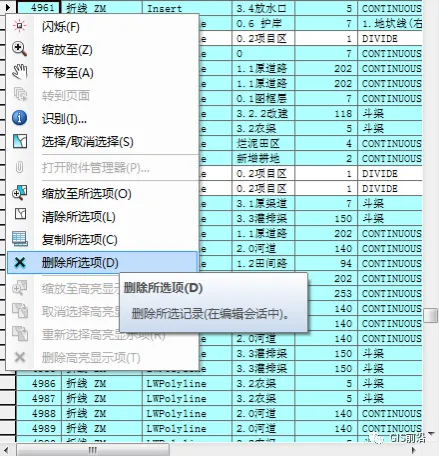

，选中其余不必要的线，打开编辑器，开始编辑，使图层处于可编辑状态，删除选中的不必要的线，即可删除其余无关的线条，删除后保存编辑内容，停止编辑，得到只有项目区范围线的图层。

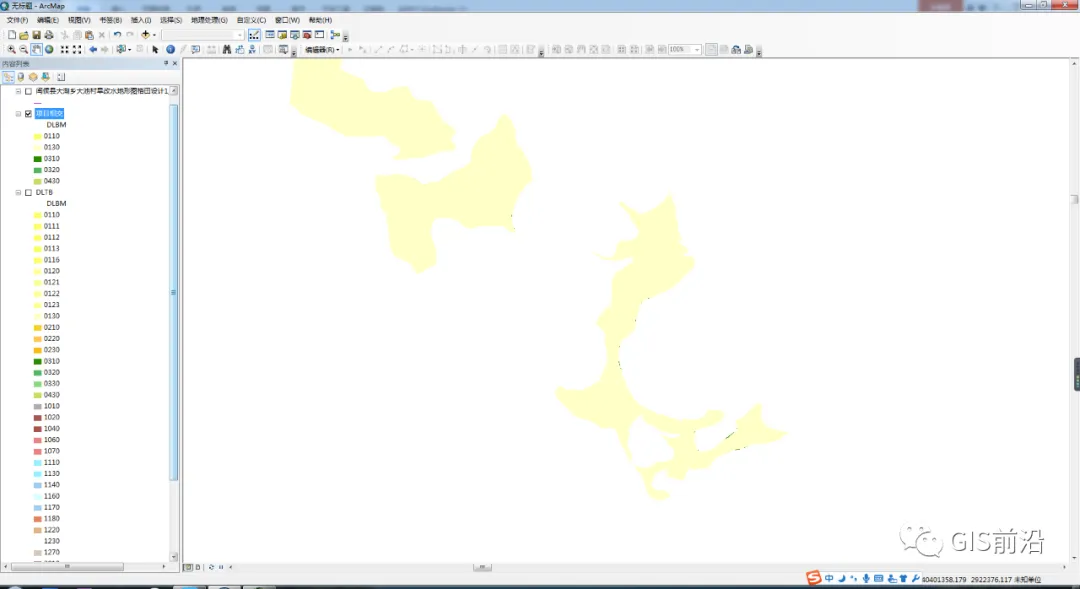

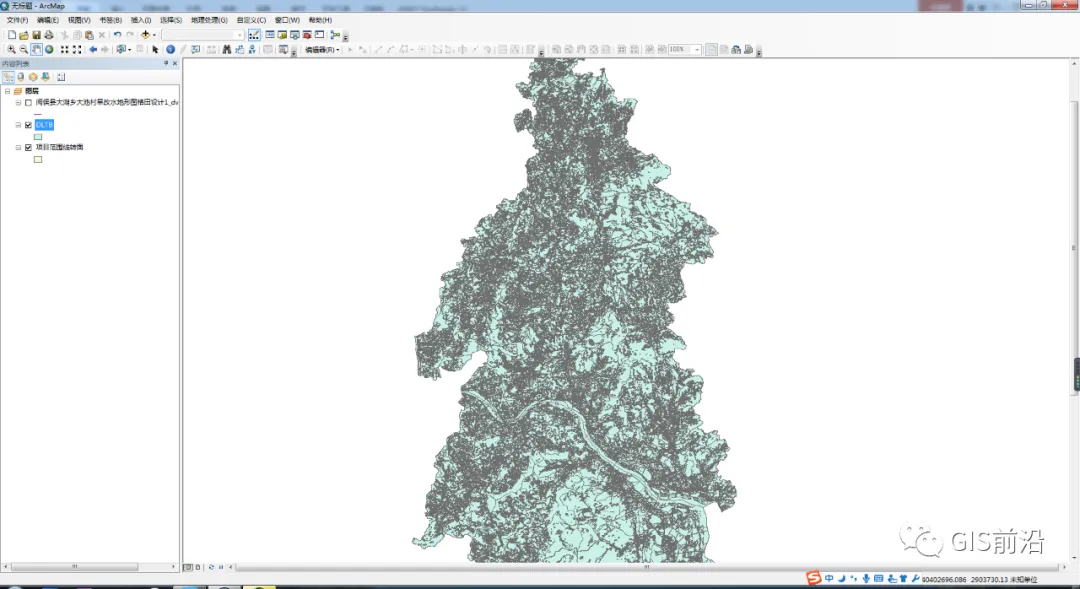

打开项目区所在县市的土地利用数据库，打开“土地利用（TDLY）”下的“地类图斑（DLTB）”（有的地区数据库直接是DLTB，没有TDLY图层），打开后记得在“属性——符号系统”中匹配二调图例，并添加标注，使得数据库中的各土地类型一目了然。
方法二：
将需要进行套库的CAD文件复制一个副本，在CAD中打开副本，打开除项目区范围线以外的所有图层，并全部删除，输入purge进行图层清理，清理完成后打开范围线图层并保存；在Arcgis中加载只有范围线图层的CAD文件的面图层，然后将面图层通过工具箱转换为面状SHP文件，然后重复方法一的3、4步骤。
