BMS底层软件开发的详细技术清单,涵盖芯片选型、RTOS配置和功能安全合规要点.

BMS底层软件开发详细技术清单

一、 芯片选型技术要点

1. 主控芯片选型

– 核心参数：32位ARM Cortex-M系列（M4/M7/M33）为主流，需满足ISO 26262 ASIL-C/D功能安全等级，集成ADC（12位及以上，支持差分输入）、CAN FD/LIN通信控制器、PWM模块、DMA控制器。

– 外设集成：需包含电池电压采集通道（≥16路，支持高压隔离）、温度采集通道（≥8路，兼容NTC/PTC）、电流采样接口（支持分流器/霍尔传感器）、高压互锁（HVIL）检测接口。

– 安全机制：内置硬件看门狗、内存保护单元（MPU）、ECC校验、故障诊断模块，支持硬件级别的过压/欠压/过流保护触发。

– 工业级特性：工作温度范围-40℃~125℃，满足汽车级AEC-Q100 Grade 2/1认证，抗电磁干扰（EMC）符合ISO 11452/10605标准。

2. 辅助芯片选型

– 电池采集芯片：选择专用AFE（模拟前端）芯片，支持多节串联电池（如16/32/64串），集成均衡功能，通信接口兼容SPI/I2C，满足高压隔离要求。

– 隔离芯片：通信隔离（CAN/LIN）采用数字隔离器，电源隔离采用隔离式DC-DC模块，隔离电压≥2500Vrms。

– 驱动芯片：继电器驱动芯片需支持过流/短路保护，兼容高低边驱动，响应时间≤100μs。

二、 RTOS配置技术要点

1. RTOS选型要求

– 功能安全认证：需通过ISO 26262 ASIL-D认证，提供安全手册（Safety Manual）和符合性证明，支持故障检测与容错机制。

– 实时性指标：任务切换时间≤10μs，中断响应时间≤5μs，支持抢占式调度，满足BMS实时控制需求（如均衡控制、故障诊断）。

– 主流选型：AUTOSAR OS（符合AUTOSAR Classic Platform标准）、FreeRTOS（需进行功能安全裁剪与认证）、RTX、ThreadX。

2. 核心配置项

– 任务管理

– 任务划分：按功能模块拆分（电压采集任务、温度采集任务、SOC/SOH计算任务、通信任务、故障诊断任务、均衡控制任务）。

– 优先级配置：故障诊断任务（最高优先级）＞均衡控制任务＞数据采集任务＞SOC计算任务＞通信任务（最低优先级），避免优先级反转。

– 任务栈大小：根据任务复杂度配置，预留20%~30%冗余，启用栈溢出检测功能。

– 时钟与定时器配置

– 系统时钟：配置主频≥100MHz，外设时钟独立分频，保证ADC采样精度和通信速率。

– 硬件定时器：用于高精度数据采集（周期≤10ms）、均衡控制（周期≤100ms）、故障监控超时判断（如HVIL检测超时≤500ms）。

– 通信栈配置

– CAN FD配置：波特率（数据段2Mbit/s，仲裁段500kbit/s），启用总线错误管理，支持AUTOSAR COM协议栈。

– 内存管理：采用分区式内存管理（Memory Partition），划分安全相关内存区域与非安全区域，启用内存访问权限保护。

– 中断配置

– 中断源：配置ADC采样完成中断、CAN接收中断、故障检测中断（如过压/过流），设置中断优先级高于普通任务。

– 中断服务函数（ISR）：简化ISR逻辑，仅做数据缓存和事件触发，复杂处理放入后台任务。

三、 功能安全合规要点（ISO 26262）

1. 安全需求与分析

– 危害分析与风险评估（HARA）：识别BMS相关危害事件（如过充导致热失控、过放导致电池损坏），确定ASIL等级，推导安全目标（SG）和功能安全需求（FSR）。

– 技术安全需求（TSR）：将FSR分解为底层软件需求，如故障诊断覆盖率≥99%、故障响应时间≤100ms、安全机制的单点故障度量（SPFM）≥90%、潜在故障度量（LFM）≥60%。

2. 开发流程合规

– 需求管理：建立需求追溯矩阵，确保底层软件需求可追溯到TSR，支持需求变更管理与影响分析。

– 设计合规：采用模块化设计，遵循信息安全与功能安全隔离原则，安全相关功能（如故障处理）与非安全功能（如数据记录）物理隔离。

– 编码规范：遵循MISRA C:2012标准，禁用非安全函数（如malloc/free），避免使用全局变量，启用编译器的代码检查功能。

3. 安全机制实现

– 故障诊断机制

– 硬件故障诊断：主控芯片内部自检（ADC校准、通信回路检测、时钟监控）、AFE芯片故障诊断、传感器断线/短路检测。

– 软件故障诊断：任务超时监控、栈溢出检测、CRC校验（数据存储区/通信数据）、变量范围检查、冗余计算比较（SOC算法双路计算）。

– 故障响应机制

– 故障分级：按严重程度分为轻微故障（告警）、中度故障（限制功率）、严重故障（切断高压）。

– 安全降级策略：严重故障时触发主负继电器断开，关闭充电/放电回路，记录故障码（DTC）并上报整车控制器。

– 冗余设计

– 关键数据冗余：SOC/SOH结果、故障状态采用双备份存储（RAM+Flash）。

– 通信冗余：CAN总线故障时，支持LIN总线作为备用通信通道（可选）。

4. 验证与确认

– 单元测试：对底层驱动（ADC、CAN、GPIO）、任务逻辑、故障诊断模块进行单元测试，覆盖率≥90%（语句覆盖）、≥80%（分支覆盖）。

– 集成测试：验证RTOS任务调度、软硬件交互、通信协议兼容性，模拟故障场景（如传感器断线、电池过压）测试故障响应正确性。

– 功能安全评估：邀请第三方机构进行ASIL等级符合性评估，生成功能安全报告（FSC），归档所有开发文档（需求文档、设计文档、测试报告）。

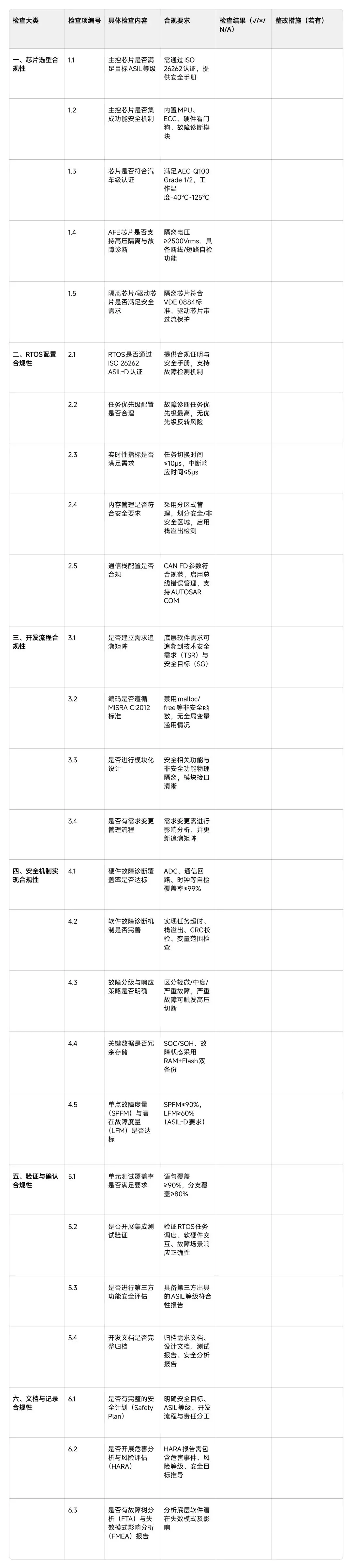

BMS底层软件开发功能安全合规检查表（ISO 26262）

适用阶段：底层软件设计、开发、测试全流程

目标ASIL等级：□ASIL-B  □ASIL-C  ☑ASIL-D  （可按需勾选）

检查人员：__________

检查日期：__________
