📡 5G NR 下行链路 (PDSCH) 相位跟踪参考信号综合仿真平台

面向 6G 演进的高精度下行链路 PT-RS 建模与可视化系统

📌 为什么选择本仿真平台？

🎯 核心价值

⚡ 技术亮点

🌊 5G NR 下行物理层技术栈

┌────────────────────────────────────────────────────────────────────────┐│                        PDSCH 下行链路处理架构                           │├────────────────────────────────────────────────────────────────────────┤│                                                                        ││  [基站 gNB] ──► [资源调度器] ──► [DMRS 生成] ──► [PT-RS 生成]          ││                    │               │                │                  ││                    ▼               ▼                ▼                  ││              [资源网格映射 (Resource Grid Mapping)]                    ││              (Data + DMRS + PTRS + Reserved Holes)                     ││                    │                                                   ││                    ▼                                                   ││            [OFDM 调制 (CP-OFDM)] ──► [MIMO 预编码]                     ││                    │                                                   ││                    ▼                                                   ││            [下行波形发射 Tx] ──► [相位噪声/AWGN] ──► [接收机 Rx]       ││                                                                        ││  核心能力:                                                             ││    Multi-Layer MIMO (多层)  | Resource Puncturing (打孔)               ││    Flexible Numerology      | Port-to-Layer Mapping (端口映射)         │└────────────────────────────────────────────────────────────────────────┘

📊 实测性能指标

🖥️ 运行环境

最低要求

📁 项目结构

DL PTRS/├── 📂 src/                           # 🚀 核心源代码│   ├── DlPtrsGUI.m                 #   💻 交互式配置主程序 (v2.0 Tab版)│   ├── DlPtrsConfig.m              #   ⚙️ 配置管理与校验│   ├── DlPtrsGenerator.m           #   ⚡ 参考信号生成引擎│   ├── DlPtrsMapper.m              #   🗺️ 资源网格映射 (含打孔逻辑)│   └── DlPtrsVisualizer.m          #   📊 高级可视化引擎│├── 📂 tests/                         # 🧪 自动化测试套件│   ├── test_dlptrs_gui_automation.m #   自动化 GUI 验收脚本│   └── test_step*.m                 #   分步单元测试│└── 📂 docs/                          # 📚 文档中心    └── 算法文档.md                  #   详细数学原理与实现细节

🎬 典型应用演示

1. 深度交互式与可视化 (GUI 2.0)

>> cd 'src'>> app = DlPtrsGUI(); % 启动 GUI

体验:

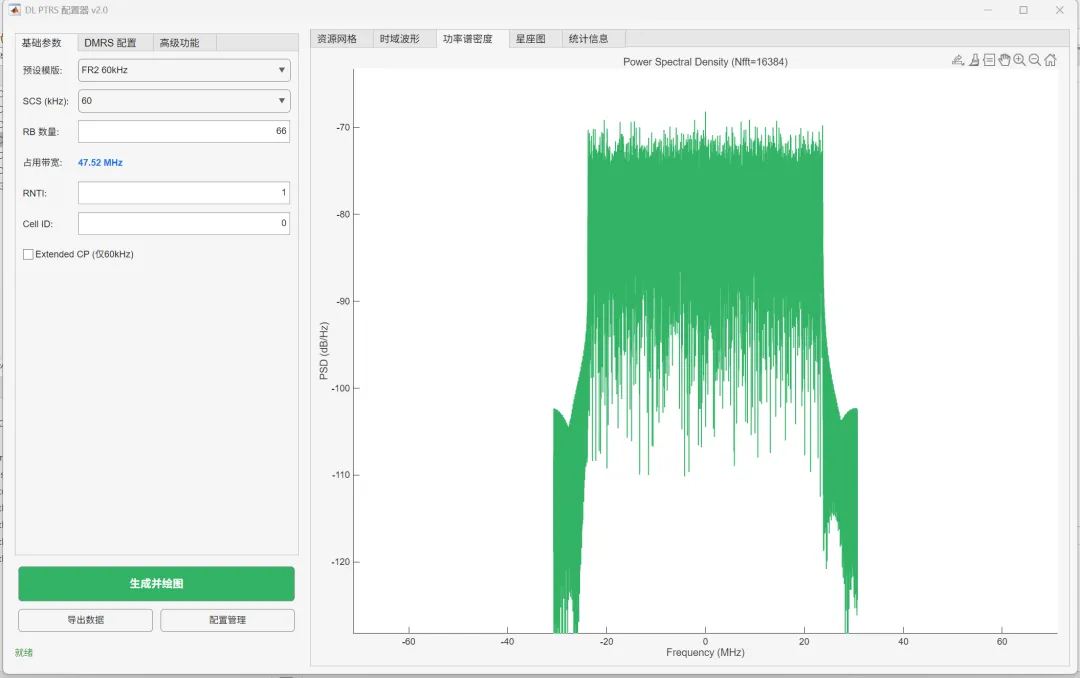

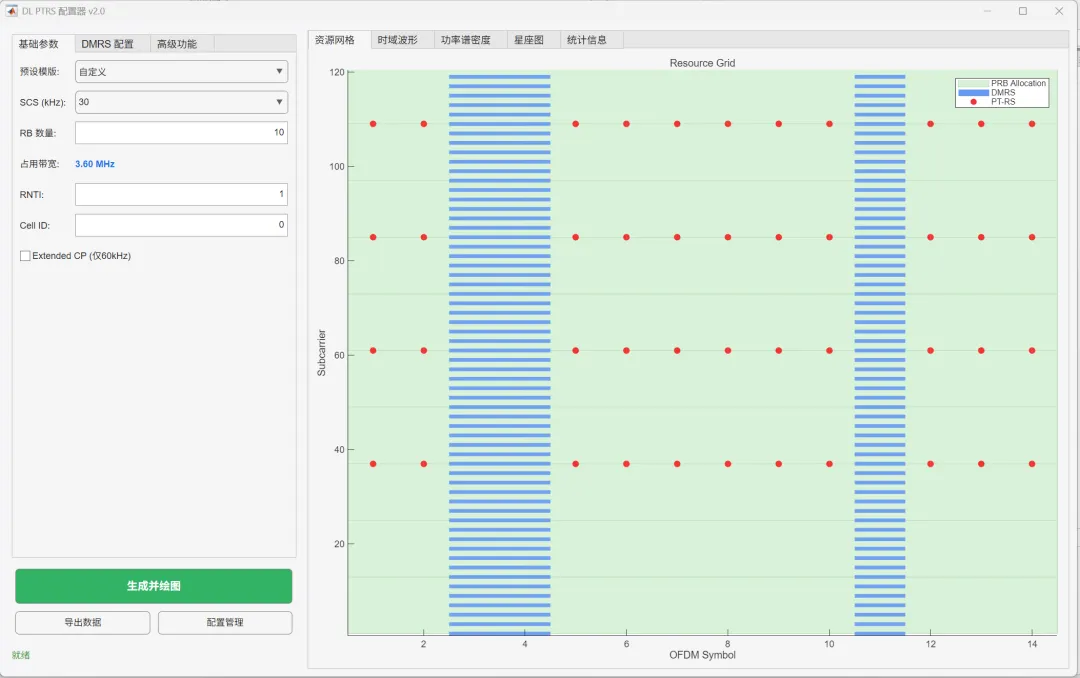

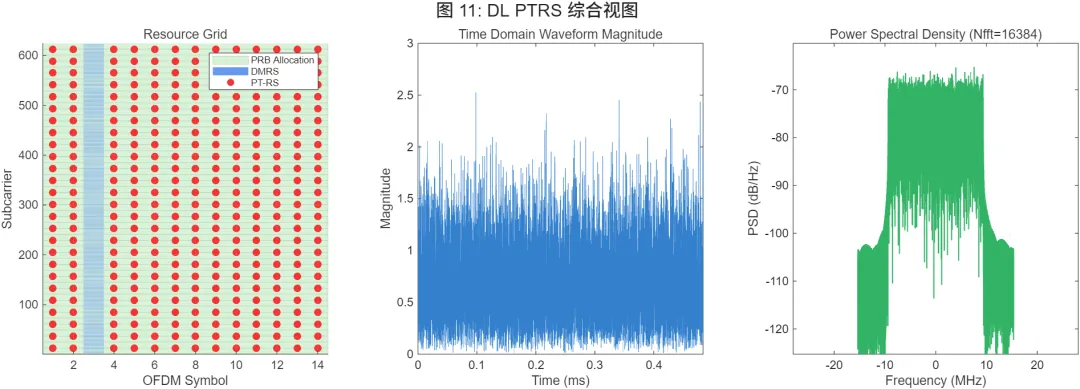

1. 多维度分析: 在右侧 Tab 切换 “Grid” (查看资源分布) 和 “Constellation” (查看调制质量)。

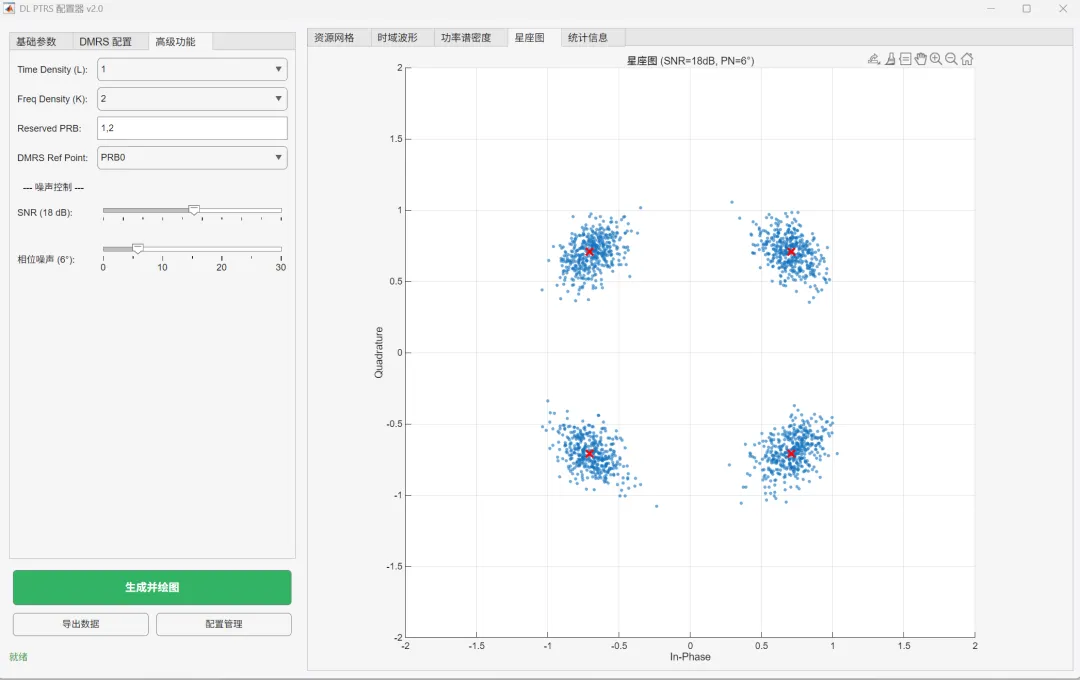

2. 实时噪声注入: 拖动 “Phase Noise” 滑块，观察星座点发生旋转扩散 (CPE 效应)。

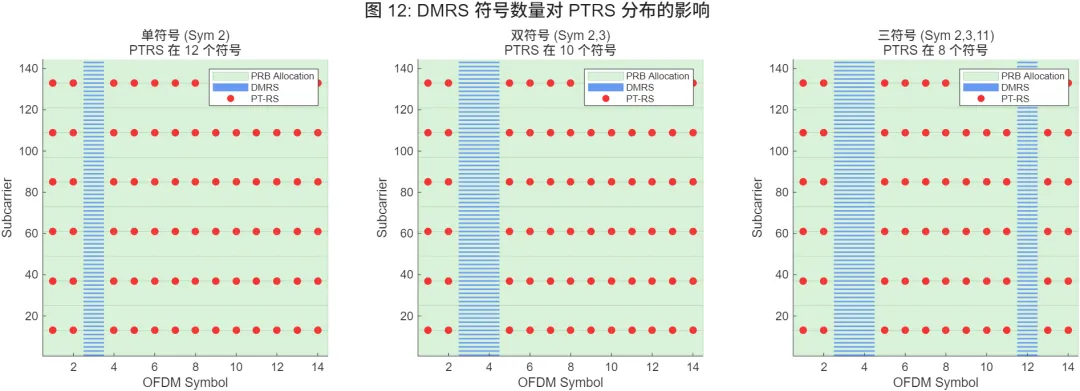

3. 多层透视: 设置 Layers=2，观察 Grid 图中的不同颜色层。

2. 代码级集成

cfg = DlPtrsConfig();cfg.NumLayers = 2;cfg.PTRSPortSet = [0, 2]; % 启用双端口 PT-RS[sym, ind] = DlPtrsGenerator.generate(cfg);grid = DlPtrsMapper.mapFullGrid(sym, ind, cfg);
