技术贴:全屋定制CAD插件LL命令详解

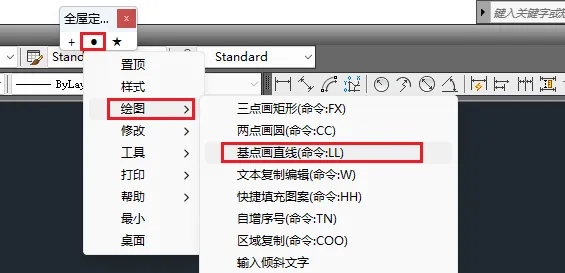

全屋定制CAD插件加载后，CAD里就会多出一个LL的命令，LL取自直线的命令叠音，在插件 绘图 菜单里 基点画直线 即是。

（注意：画出来的线实际是多段线）

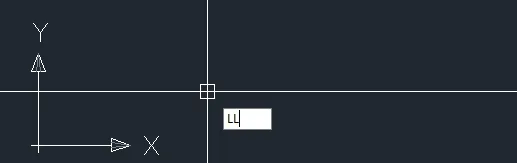

输入命令：LL

指定基点：

用鼠标捕捉基点：

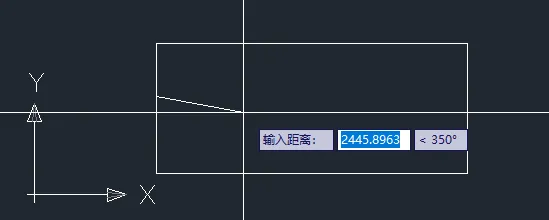

鼠标控制方向，键盘输入偏移距离：

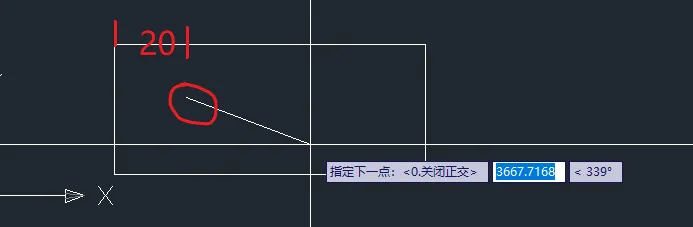

多段线的起点就离开了基点（距离就是刚才输入的数）

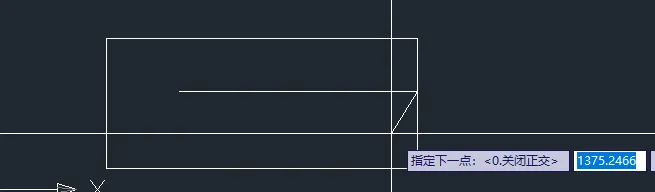

指定下一点，可以是鼠标捕捉，也可以是键盘输入，不管是哪种方式画出来的线都是正交线，不用特意开正交或等待垂足符号出现。

如果不需要正交，可以键盘输入0，临时停一下正交画法；在下一次指定下一点时，会自动再次进入正交画法。

该命令适合画指定间距的线段。
