从 FreeRTOS 源码,洞察任务切换到底是怎么发生的?
用过 FreeRTOS 的朋友都知道，多个任务能”同时”运行。但你有没有想过，CPU 明明只有一个，它是怎么做到让多个任务轮流执行的？今天我们就来扒开源码，看看任务切换这件事到底是怎么发生的。
先打个比方：任务切换就像换班
想象一下工厂里的流水线。
张三正在岗位上干活，突然广播响了：”张三下班，李四上岗！”
张三不能直接拍拍屁股走人。他得先把手头的活记下来——做到哪一步了、工具放在哪、材料还剩多少。这些信息写在交接本上，然后才能离开。
李四来了，也不能直接开干。他得先翻开自己上次的交接本，看看之前做到哪了，把工具和材料恢复到上次的状态，然后才能继续。
FreeRTOS 的任务切换，干的就是这个事：
-
• 保存现场：把当前任务的”工作状态”存起来 -
• 恢复现场：把下一个任务的”工作状态”拿出来
所谓的”工作状态”，在 CPU 里就是一堆寄存器的值。这个过程，专业点叫”上下文切换”（Context Switch）。
任务的本质：一个函数 + 一块栈 + 一个控制块
在聊切换之前，得先搞清楚”任务”到底是什么。
你调用 xTaskCreate() 创建任务时，FreeRTOS 在背后做了三件事：
-
1. 分配一个任务控制块（TCB）：记录任务的名字、优先级、状态等信息 -
2. 分配一块栈空间：任务运行时用来保存局部变量、函数调用关系、以及上下文 -
3. 初始化栈：在栈里预先填好”假的”寄存器值，让任务第一次被调度时能正常启动
TCB 里有个关键成员：pxTopOfStack——它指向任务栈的栈顶。任务切换时，就是通过这个指针来保存和恢复上下文的。
简单说：任务 = 函数入口 + 独立的栈 + TCB 管理信息。切换任务，本质上就是切换栈指针，让 CPU 去执行另一个栈上保存的代码流程。
什么时候会发生任务切换？
任务切换不会凭空发生，总得有个触发条件。常见的场景有这么几种：
1. 时间片轮转（Tick 中断）
FreeRTOS 有个心跳定时器，默认每 1ms 跳一次（可配置）。每次 Tick 中断，系统会检查：有没有同优先级的任务在排队？有的话就轮换一下。
2. 高优先级任务就绪
低优先级任务正在跑，突然一个高优先级任务被唤醒了（比如收到了信号量）。这时候必须立即切换，让高优先级的先跑。
3. 当前任务主动让出 CPU
任务调用 vTaskDelay()、xQueueReceive() 等阻塞 API 时，自己把自己挂起了，CPU 当然得切给别人。
4. 当前任务被挂起或删除
调用 vTaskSuspend() 或 vTaskDelete() 后，当前任务没法继续了，必须切换。
5. 任务优先级被修改
运行中途通过 vTaskPrioritySet() 改了优先级，可能触发重新调度。
不管是哪种情况，最终都会调用到一个关键函数：portYIELD()。它的作用就是告诉系统：”我要触发一次任务切换”。
为什么用 PendSV 来做切换？
这里要解释一个设计选择。
在 ARM Cortex-M 上，FreeRTOS 用 PendSV 中断 来完成任务切换。为啥不直接在 Tick 中断里切换呢？
原因是：中断可能嵌套。
假设这样一个场景：Tick 中断触发，正准备切换任务，突然来了个更高优先级的外设中断。如果在 Tick 里直接切换上下文，这时候栈的状态会乱套——你还没保存完，新中断又压了一堆东西进来。
PendSV 的妙处在于：它的优先级被设成最低。
这意味着：只有当所有其他中断都处理完了，PendSV 才会执行。在 PendSV 里做上下文切换，能保证不会被其他中断打断，栈的状态是干净的。

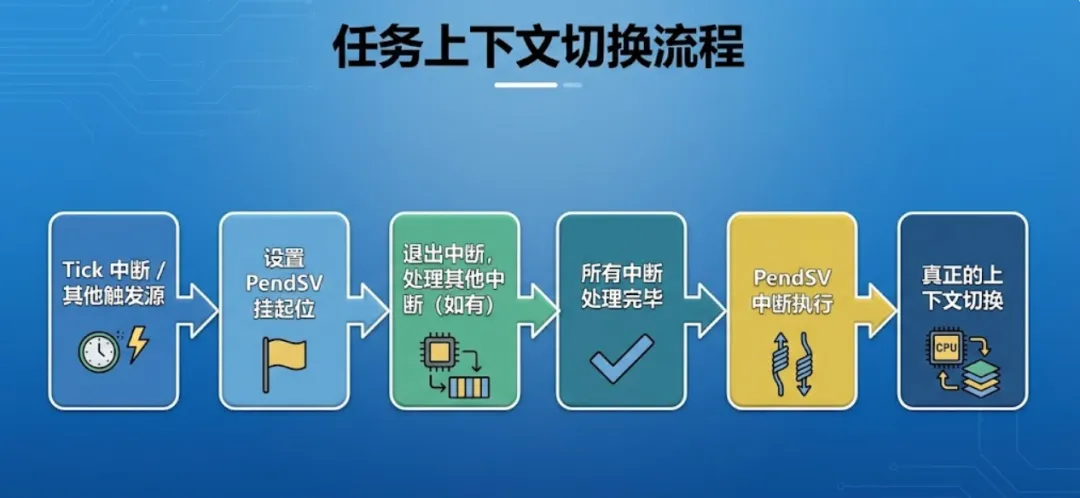

工作流程是这样的：
一句话总结：Tick 负责”决定要不要切”，PendSV 负责”真正去切”。
核心流程：上下文切换三步走
现在进入正题。PendSV 中断里到底做了什么？

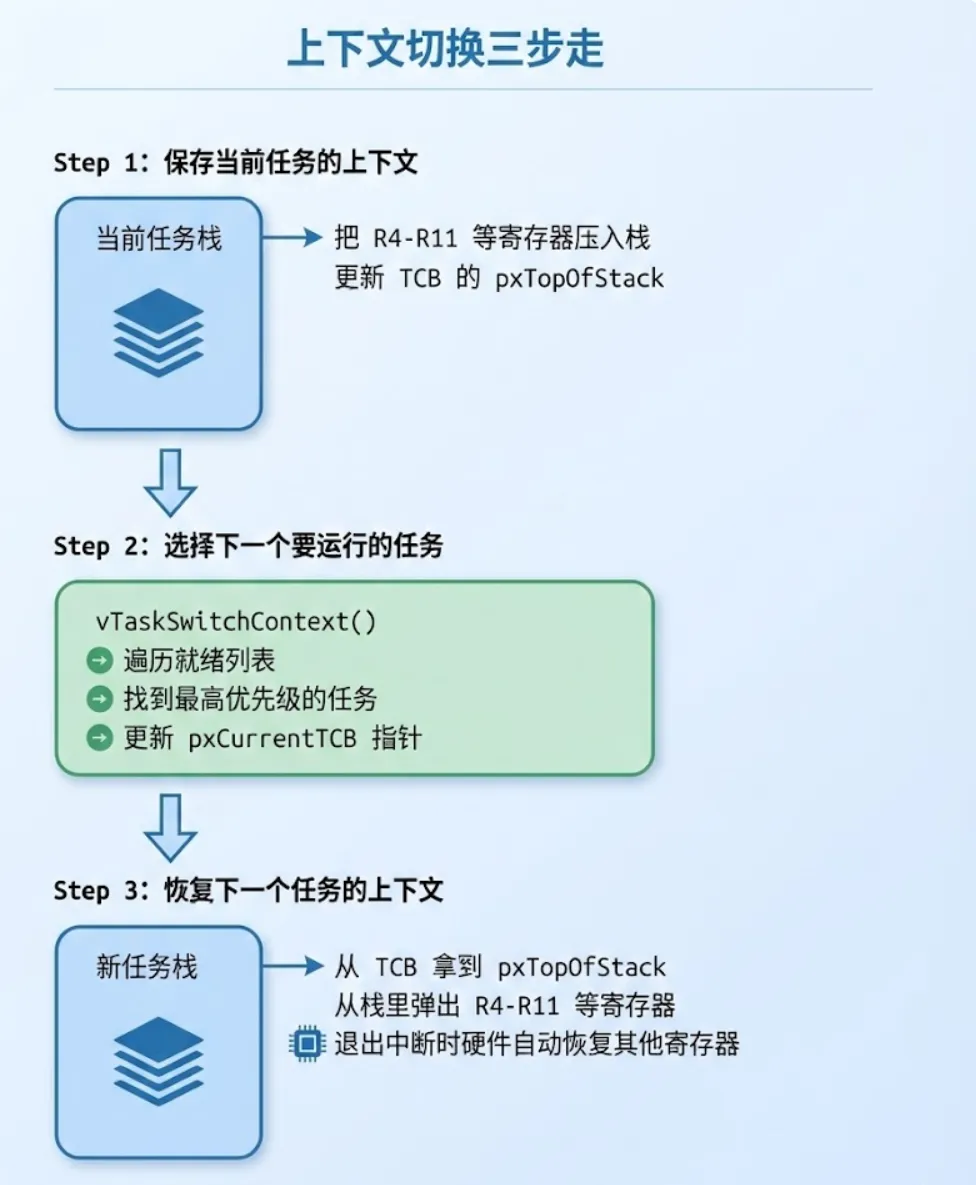

整个上下文切换可以拆成三步：
这里有个细节要注意：ARM Cortex-M 在进入中断时，硬件会自动保存一部分寄存器（R0-R3、R12、LR、PC、xPSR），这部分不用软件操心。软件需要手动保存的是 R4-R11 这几个寄存器。
退出中断时同理：硬件会自动恢复那几个寄存器，软件只需要恢复 R4-R11。
源码解析：PendSV 中断处理函数
下面是 Cortex-M3/M4 上 PendSV 的核心汇编代码（精简版）：
PendSV_Handler: ; 关中断，防止切换过程被打断 CPSID I ; 获取当前任务的栈指针（PSP） MRS R0, PSP ; 把 R4-R11 压入当前任务的栈 STMDB R0!, {R4-R11} ; 把更新后的栈顶保存到当前 TCB LDR R1, =pxCurrentTCB LDR R2, [R1] STR R0, [R2] ; pxCurrentTCB->pxTopOfStack = R0 ; ========== 分割线：上面保存旧任务，下面恢复新任务 ========== ; 调用 C 函数，选出下一个任务 BL vTaskSwitchContext ; 获取新任务的 TCB LDR R1, =pxCurrentTCB LDR R2, [R1] LDR R0, [R2] ; R0 = 新任务的 pxTopOfStack ; 从新任务的栈弹出 R4-R11 LDMIA R0!, {R4-R11} ; 更新 PSP 为新任务的栈指针 MSR PSP, R0 ; 开中断 CPSIE I ; 返回，硬件自动恢复 R0-R3、PC 等 BX LR逐段解释：
-
1. CPSID I：关中断。虽然 PendSV 优先级最低，但保险起见还是关掉。 -
2. MRS R0, PSP：读取进程栈指针。FreeRTOS 的任务都用 PSP（进程栈），而不是 MSP（主栈）。 -
3. STMDB R0!, {R4-R11}：把 R4-R11 压栈。STMDB 是”先减后存”，R0 自动更新。 -
4. 保存栈顶到 TCB：这样下次恢复时能找到。 -
5. BL vTaskSwitchContext：调用 C 函数，选出下一个任务，更新 pxCurrentTCB。 -
6. 从新 TCB 读取栈顶：准备恢复新任务的上下文。 -
7. LDMIA R0!, {R4-R11}：从栈弹出 R4-R11。LDMIA 是”先取后加”。 -
8. MSR PSP, R0：更新 PSP，指向新任务的栈。 -
9. BX LR：返回。硬件会根据 LR 的特殊值（EXC_RETURN）自动恢复剩余寄存器。
源码解析：vTaskSwitchContext
PendSV 汇编里调用的 vTaskSwitchContext() 是个 C 函数，它的核心工作就是：找到下一个该运行的任务。
void vTaskSwitchContext( void ){ // 如果调度器被挂起，不允许切换 if( uxSchedulerSuspended != 0 ) { xYieldPending = pdTRUE; return; } // 选择最高优先级就绪任务 taskSELECT_HIGHEST_PRIORITY_TASK();}taskSELECT_HIGHEST_PRIORITY_TASK 是个宏，展开后大概是这样：
// 找到最高优先级的就绪列表（不为空的）while( listLIST_IS_EMPTY( &pxReadyTasksLists[ uxTopPriority ] ) ){ uxTopPriority--;}// 从这个列表里取下一个任务listGET_OWNER_OF_NEXT_ENTRY( pxCurrentTCB, &pxReadyTasksLists[ uxTopPriority ] );逻辑很直接：从最高优先级往下找，找到第一个非空的就绪列表，然后从里面取一个任务。如果同优先级有多个任务，就轮流取（时间片轮转）。
执行完这个函数后，全局变量 pxCurrentTCB 就指向了新任务的 TCB。回到汇编代码，就能从新 TCB 里拿到新任务的栈指针，完成切换。
图解：栈里到底存了什么？

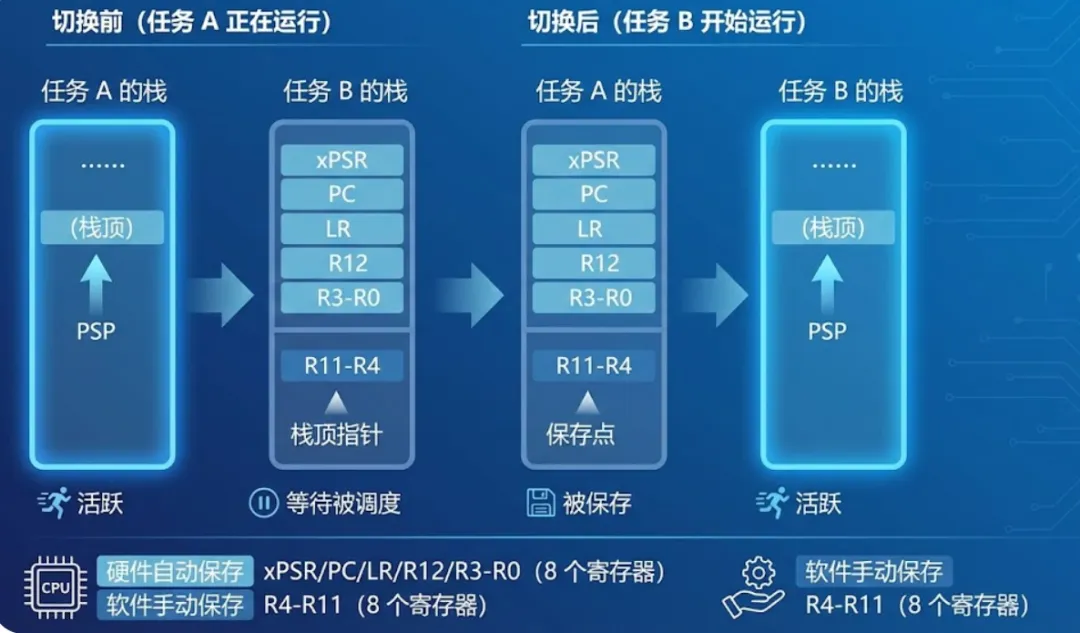

为了让你更直观地理解，下面画一下任务栈在切换前后的样子：
要点：
-
• 进入 PendSV 时，硬件已经把 R0-R3、R12、LR、PC、xPSR 压到任务 A 的栈上了 -
• 软件再把 R4-R11 压进去，保存完成 -
• 切换到任务 B 时，软件先恢复 R4-R11 -
• 退出 PendSV 时，硬件自动恢复剩下的寄存器，PC 指向任务 B 之前被中断的位置 -
• 任务 B 就像什么都没发生一样，继续执行
串一遍完整流程

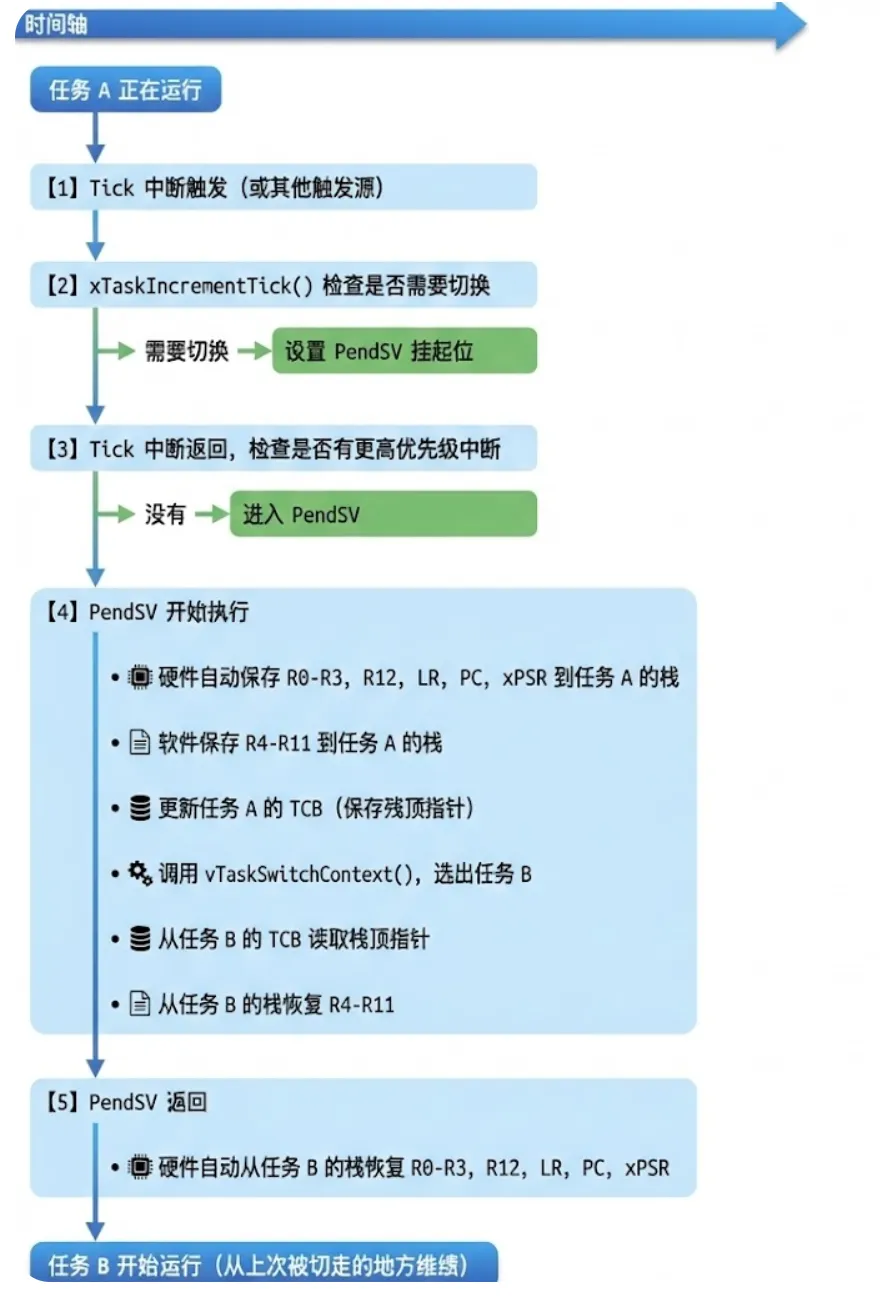

最后，我们把整个任务切换的过程串起来走一遍：
整个过程对任务来说是透明的——任务 A 不知道自己被暂停了，任务 B 也不知道自己是被”复活”的。它们只是在各自的时间线上继续执行，仿佛独占 CPU 一样。
总结
回到开头的问题：任务切换是怎么发生的？
用一句话概括：触发 PendSV 中断，保存当前任务的寄存器到栈，选出下一个任务，从它的栈恢复寄存器，然后继续执行。
核心就是三个字：换栈跑。
