🚀 5G NR DCI 1-0 协议深度可视分析平台

基于 3GPP TS 38.212 的工业级协议解析引擎智能变体识别 (PDCCH Order) + 双向交互映射 (Bi-Mapping) + 完整 RNTI 覆盖

📌 为什么需要 DCI 可视化分析？

在 5G NR 系统调试中，DCI (Downlink Control Information) 的比特级解析是排查调度问题的核心痛点。面对 Format 1-0 复杂的字段复用和变体机制（如 PDCCH Order、Short Message），传统的人工对照标准协议不仅效率低下，且极易出错。本平台提供了一站式的可视化解决方案。

🎯 核心价值

⚡ 技术亮点

🌊 DCI 1-0 深度解析架构

📊 实测解析能力

基于标准测试用例实测结果

🖥️ 运行环境

• MATLAB 版本: R2023a 或更高 (推荐 R2024b)
• 依赖工具箱: 基础 MATLAB (无需 5G Toolbox 即可运行核心解析)

📁 核心功能模块

DCI 1-0/├── src/│   ├── DCI10AnalyzerApp.m       # 🚀 交互式 GUI 核心引擎 (View/Controller)│   ├── dci1_0_parse.m           # 🧠 协议解析算法内核 (Model)│   ├── dci1_0_field_specs.m     # 📏 3GPP 字段定义库 (TS 38.212)│   └── BitCursor.m              # 🔍 通用流式比特读取器├── docs/│   └── GUI_使用手册.md          # 📄 本文档└── tests/                       # ✅ 自动化测试套件

📄 文档体系

本平台提供 “界面+算法” 双重指引：

📘 用户手册

界面操作指引、配置参数说明、结果解读指南。

📒 标准映射

3GPP 协议原文对照，字段长度计算公式，RIV 编码原理。

💻 核心代码展示

🔥 智能字段提取 (src/dci1_0_extract_fields.m)

% 动态解析逻辑：根据 RNTI 与配置动态计算字段结构functiondciInfo = dci1_0_extract_fields(dciInfo, specs, cursor)fori = 1:length(specs)        item = specs(i);        len = item.Length;% 核心：流式读取比特并自动映射        val = cursor.readUInt(len);% 存储元数据用于 GUI 高亮        fieldMeta.Offset = startPos;        fieldMeta.Length = len;        fieldMeta.RawBits = rawBits;        fieldMeta.Value = val;endend

🌟 交互式高亮引擎 (src/DCI10AnalyzerApp.m)

% 反向交互：点击比特块高亮字段表functionbitPatchClicked(app, src, event, bitIdx)% 查找包含该比特的字段    row = findRowByBitIndex(app.FieldTable.Data, bitIdx);if row > 0% 高亮表格行        app.highlightFieldTableRow(row);% 更新详情面板        updateDetailPanel(app, row);endend

🎬 极速上手

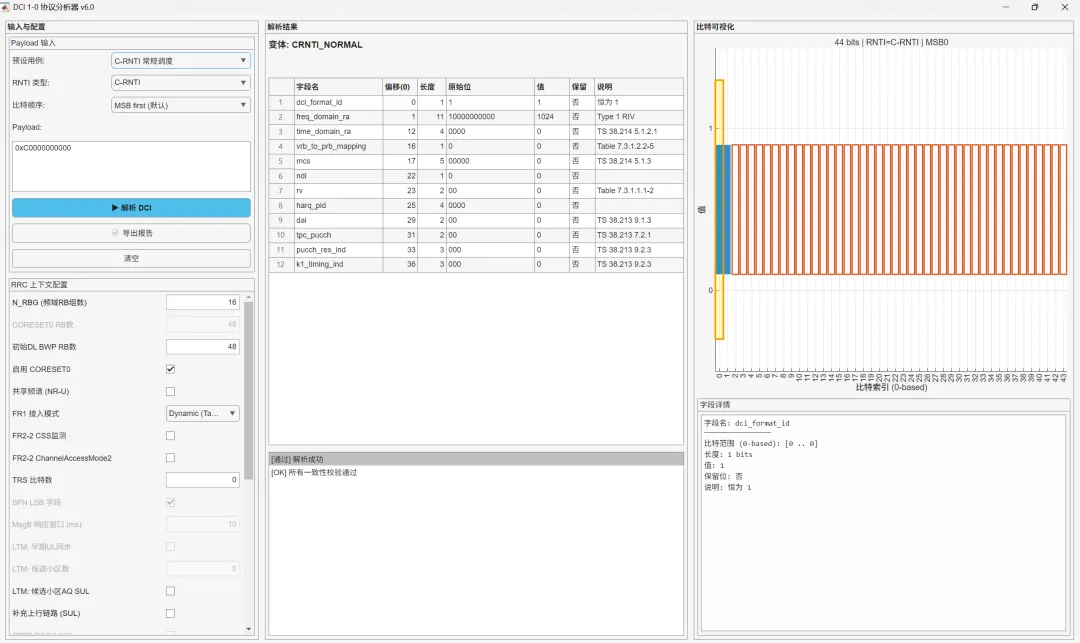

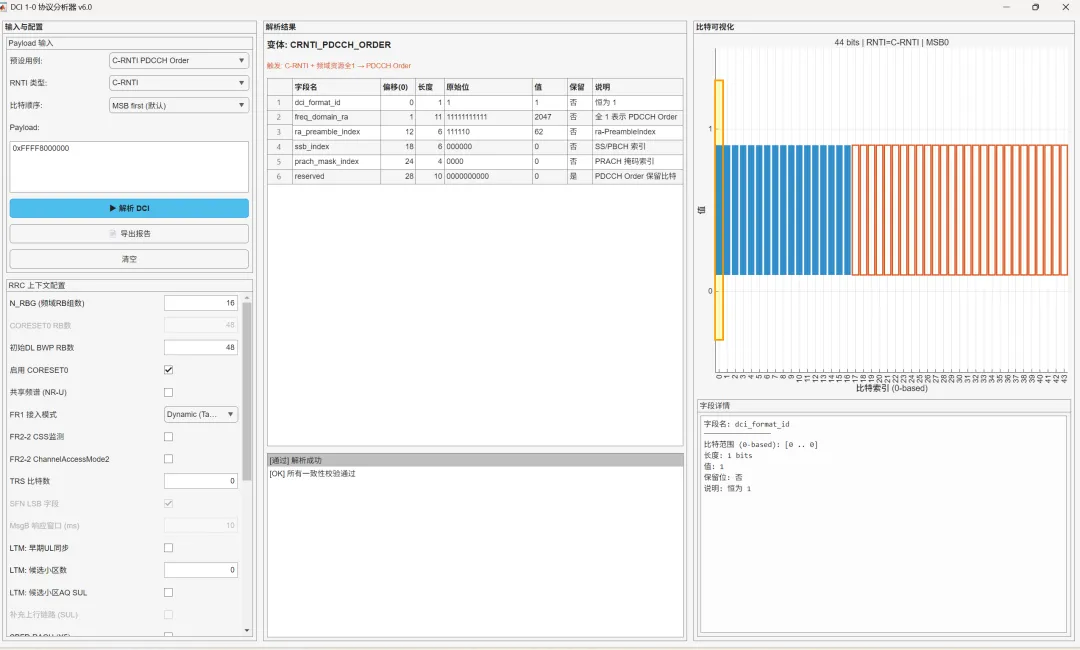

>> cd('src');>> app = DCI10AnalyzerApp;

解析三部曲：

1. 配置：选择 C-RNTI，设置 N_RB_DL (e.g. 273)。
2. 输入：粘贴 Hex 字符串 0x8ABCD...。
3. 运行：点击 ▶ 解析 DCI，即刻获取专业报告。

🔬 协议深耕 · 💻 交互创新 · 🚀 研发提效
