这个免费插件,好方便!能一键识别/写入差分对……
还在为差分对一个个手动加，加到厌倦吗？
还在为“特殊中缀”识别不到而苦恼吗？
一个免费插件，解决你的苦恼！
——那就是，差分对雷达！可一键识别、一键写入，守护你的腱鞘炎！
7大功能&亮点
①一键识别与写入
识别结果勾选后直接写入 PCB，快到让你怀疑人生。
②规则管理
默认规则开箱即用，自定义规则随手添加，默认规则也可删除。

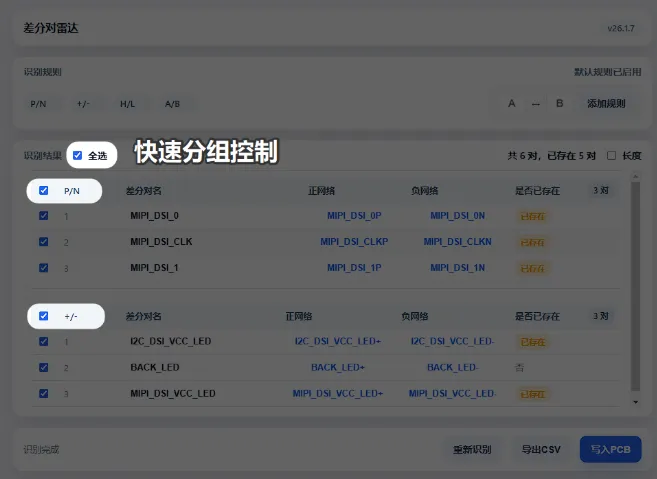

③分组表格与勾选
按规则分组，勾选成批操作，拒绝“逐条点点点”。
④网络定位与高亮
点网络名即可定位并高亮，不再迷路。

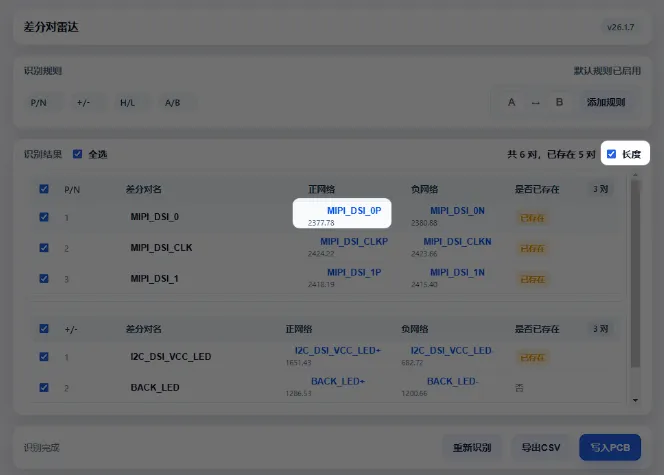

⑤网络长度双行显示
长度在网络名下方，信息密度更高。
⑥已存在标记
已有差分对一眼可见。

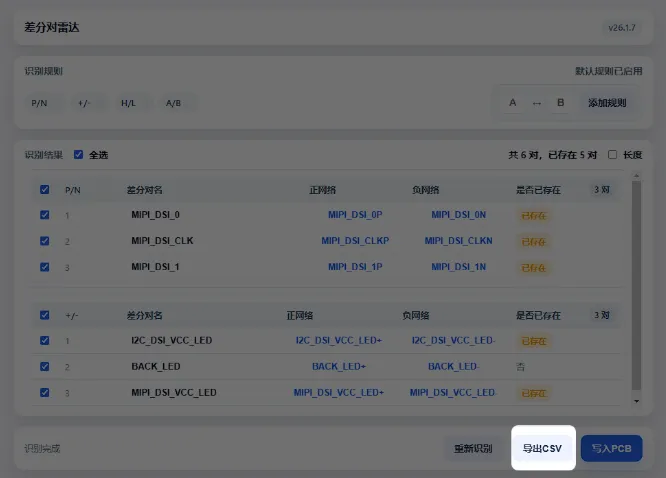

⑦导出 CSV
一键导出识别结果，方便留档与协作。
更多功能清单
-
默认规则识别（P/N、P/M、_H/_L、DP/DM、_T/_C、+/-、∅/#、∅/_B、_POS/_NEG）
-
规则支持多字符、大小写忽略、允许单侧为空
-
规则优先级匹配并按规则分组展示
-
自定义规则添加/删除、回车添加、自动去重与本地持久化
-
默认规则可删除并一键重置
-
识别结果表格化展示，支持全选/分组选择/半选态
-
差分对名可编辑并自动去重生成
-
正/负网络列排序、是否已存在排序
-
网络点击定位：清空选中、清空高亮、选中网络、缩放视图、高亮网络
-
网络长度开关展示并批量读取
-
已存在差分对显著标记，写入时自动跳过
-
写入 PCB 支持进度提示、顺序重试、结果统计（成功/跳过/失败）
-
识别/写入状态提示与图标颜色反馈
-
支持浅色/深色模式切换
-
版本号展示与跳转入口
-
识别结果可导出 CSV（仅导出勾选项）
-
支持独立窗口与嵌入模式（窗口控制按钮）
使用方式
打开 PCB 文件＞在顶部菜单点击 差分对雷达+差分对雷达＞插件自动识别并展示分组结果＞按需勾选，点击 写入PCB
安装插件
①复制网址，前往插件主页，一键下载：
https://ext.lceda.cn/item/zero1798/diff-pair-assistant
②打开嘉立创EDA安装使用：https://lceda.cn/
③安装教程：
https://prodocs.lceda.cn/cn/api/user-guide/using-extension.html
咋样啊大家伙，你们觉得这个插件如何？
你还希望有什么类型的插件呢？
欢迎在评论区友好探讨丫~~
想了解更多免费插件？

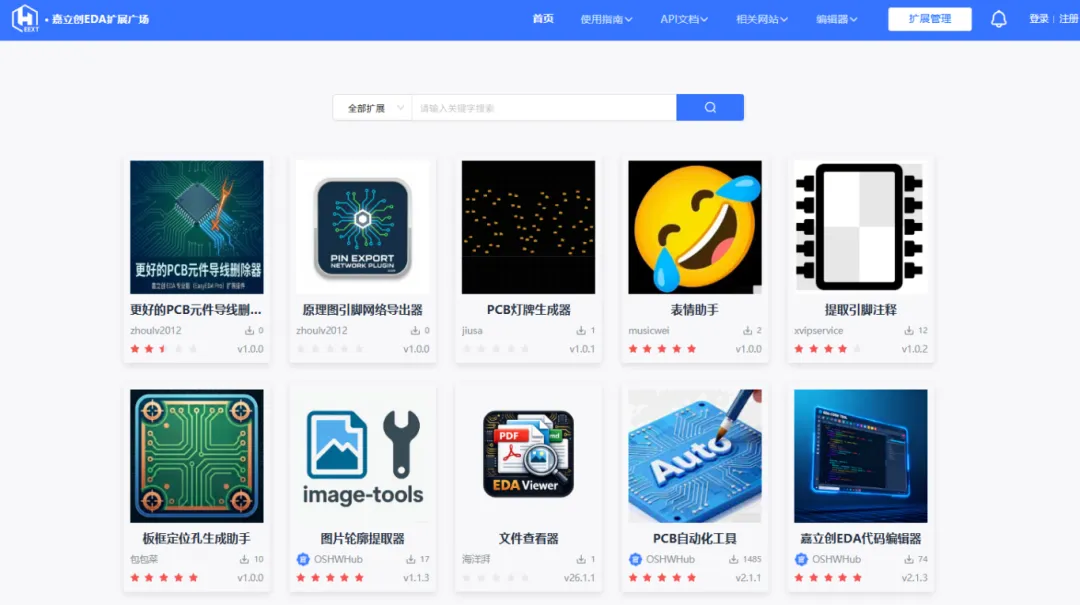

可前往【嘉立创EDA扩展广场】逛逛~
官网：https://ext.lceda.cn/
