【软件分享】群桩杆系模型生成器,适用于MIDAS/ANSYS
各位粉丝大家好，今日与大家分享一款由网友编写的软件《桩基MCT生成器》，利用该软件可快速生成群桩杆系模型的Midas Civil MCT文件以及ANSYS APDL文件，下面简单介绍下该软件，有兴趣的朋友欢迎下载使用并反馈，感谢软件作者 薛上懿的宝爸 无私分享。

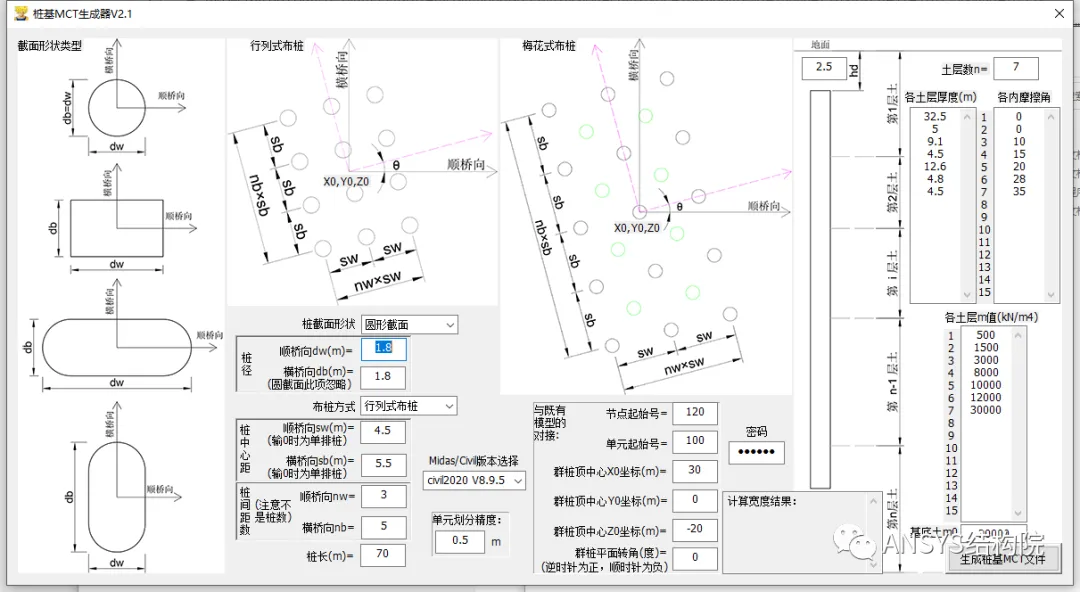

2、设置桩的几何参数，主要包括桩的截面形式、桩的布置方式以及桩间距参数、单元长度等，同时设置输出文件类型，包含两类：Midas Civil以及ANSYS APDL。

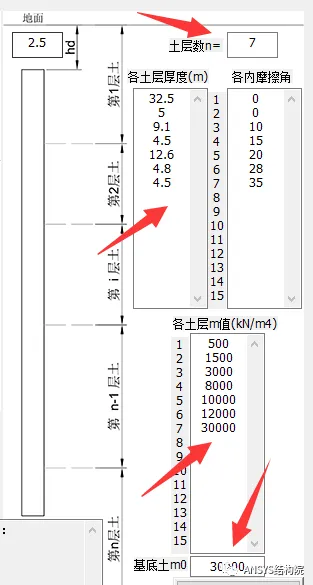

3、设置土层参数，主要包括土层、土层厚度、摩擦角、桩顶离地高度以及对应的M值，该参数主要用来计算土弹簧刚度。

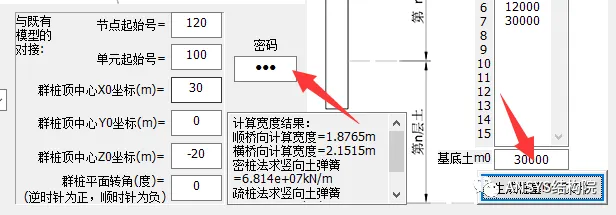

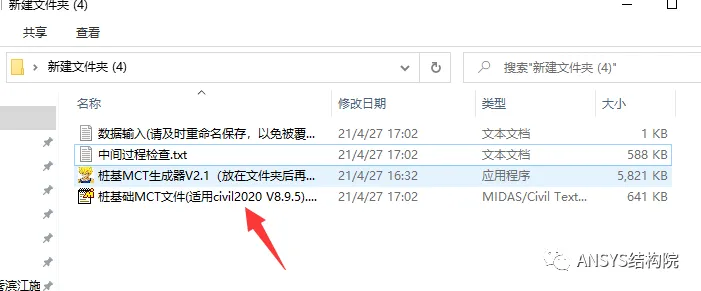

4、与既有模型的连接设置，主要设置节点起始号、单元起始号、群桩中心坐标。输入密码XSY ，点击右下角 生成MCT文件即可在当前文件下生成对应的文件，如果选的是ANSYS 则会生成APDL文件。

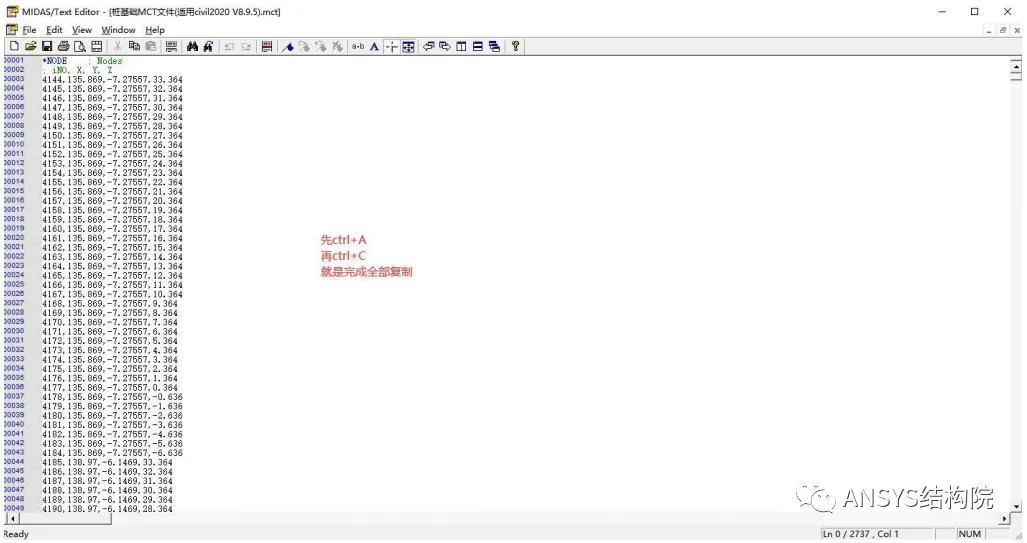

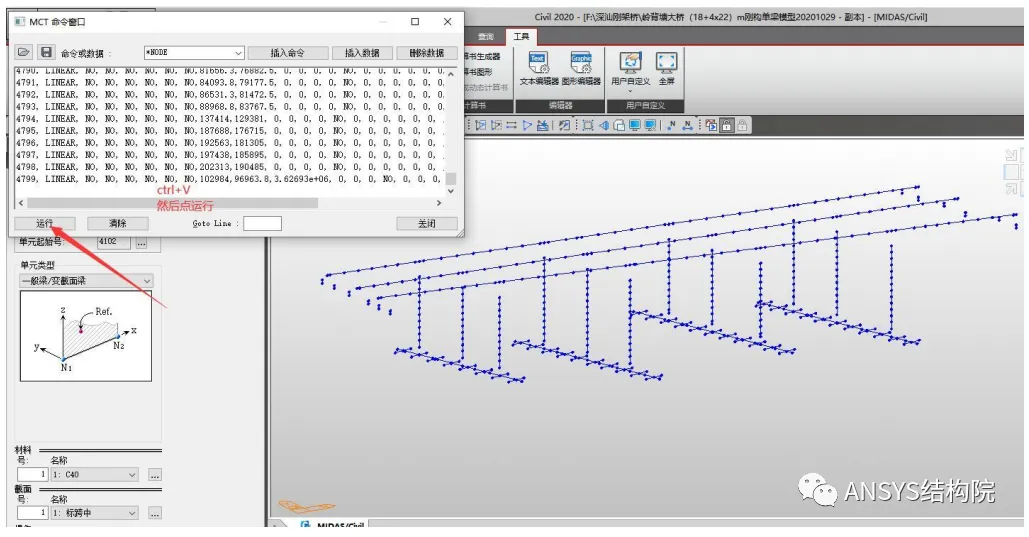

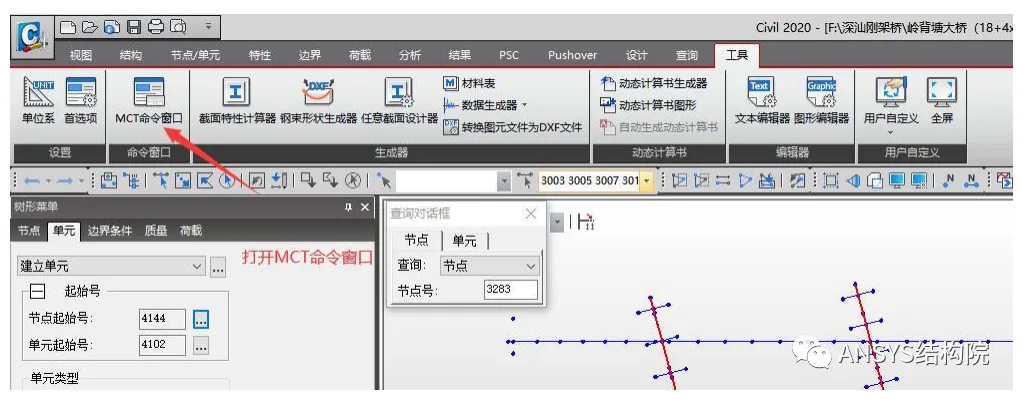

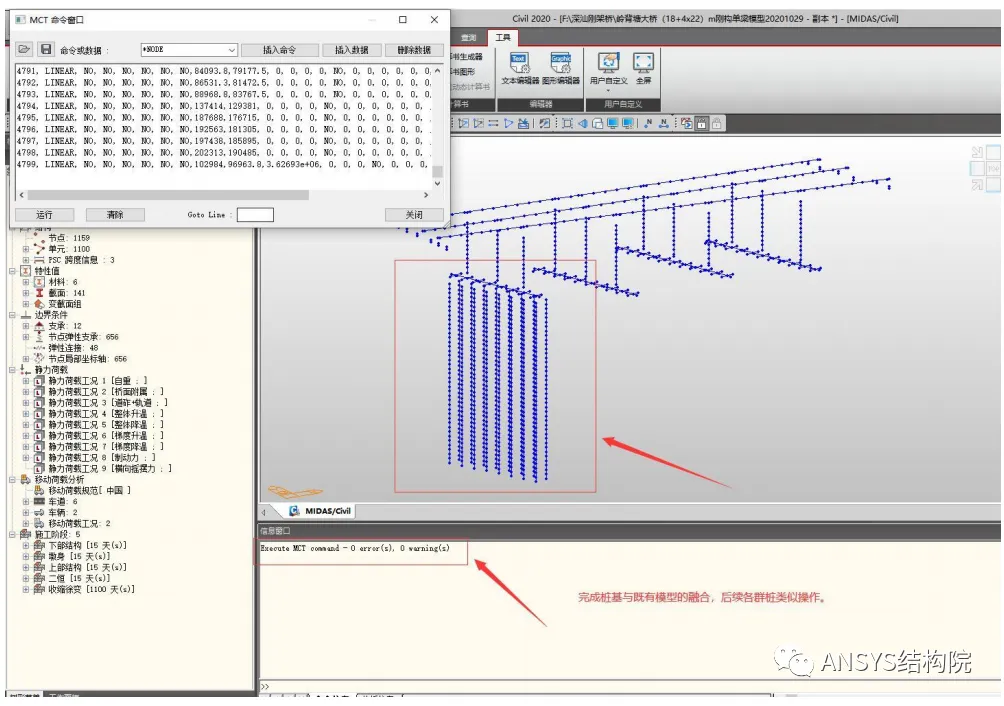

5、接下来说下MCT文件的使用方法，APDL大家可直接复制到原模型代码下即可。

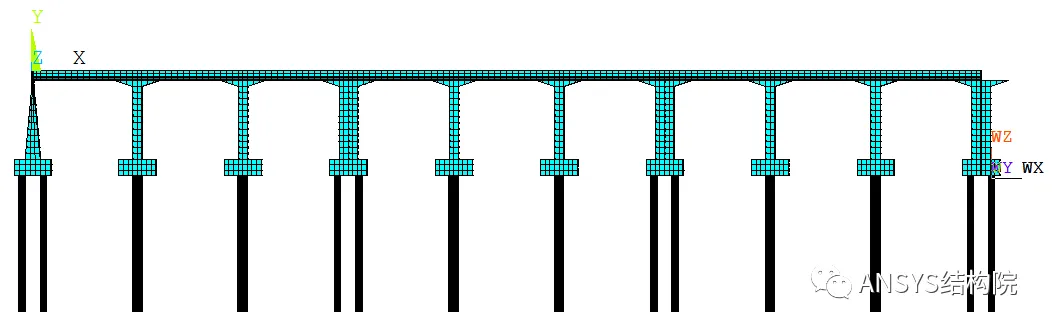

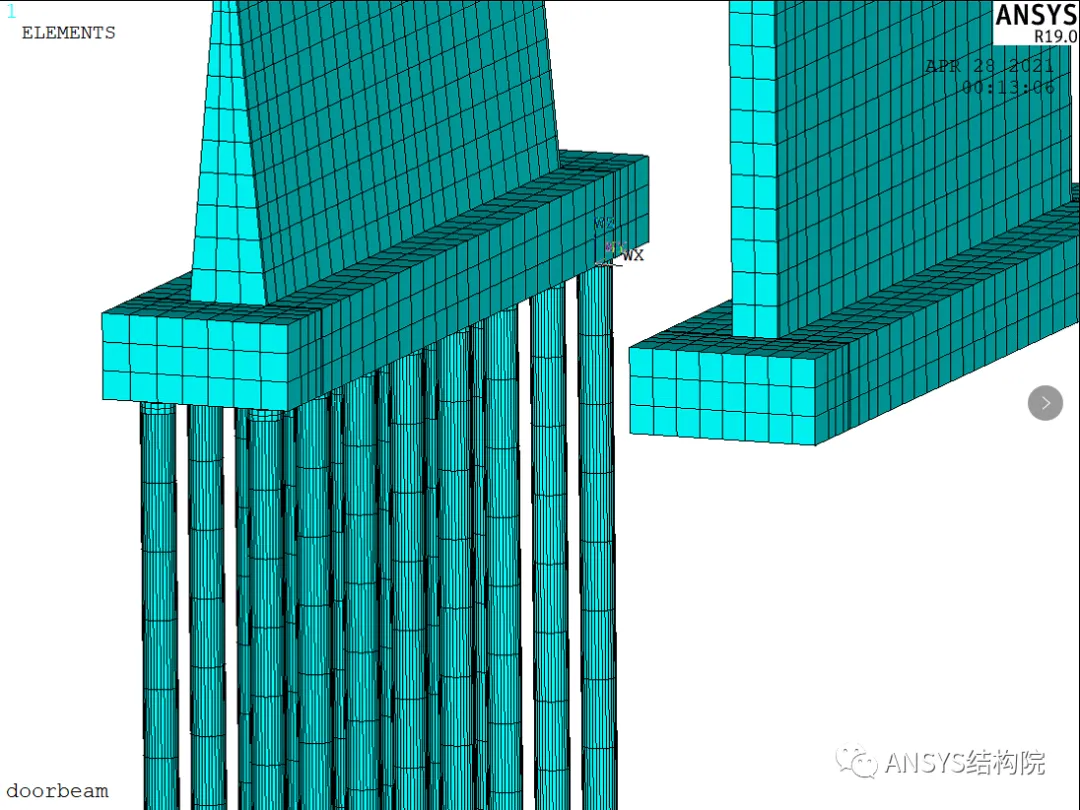

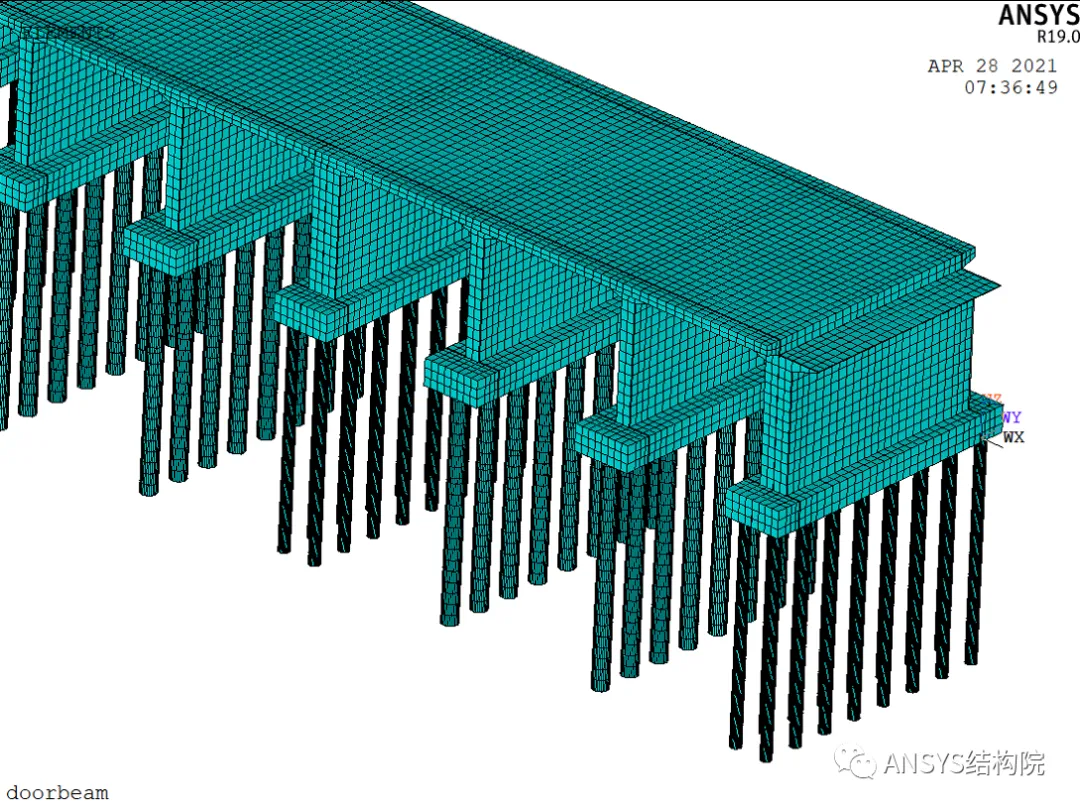

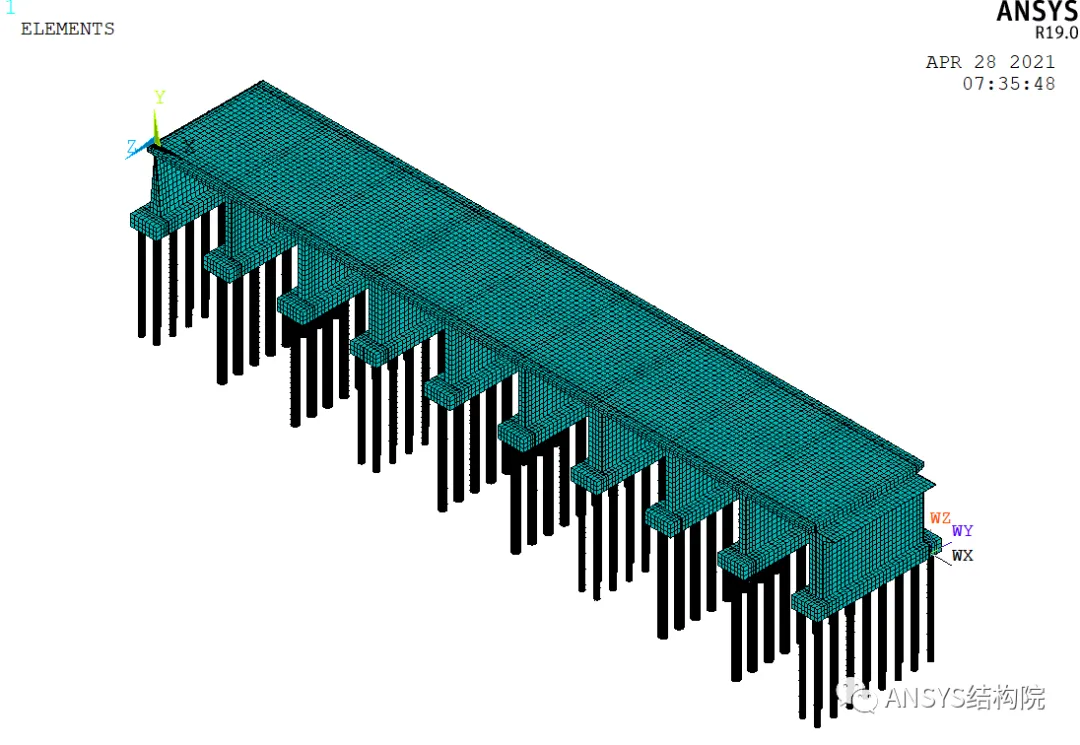

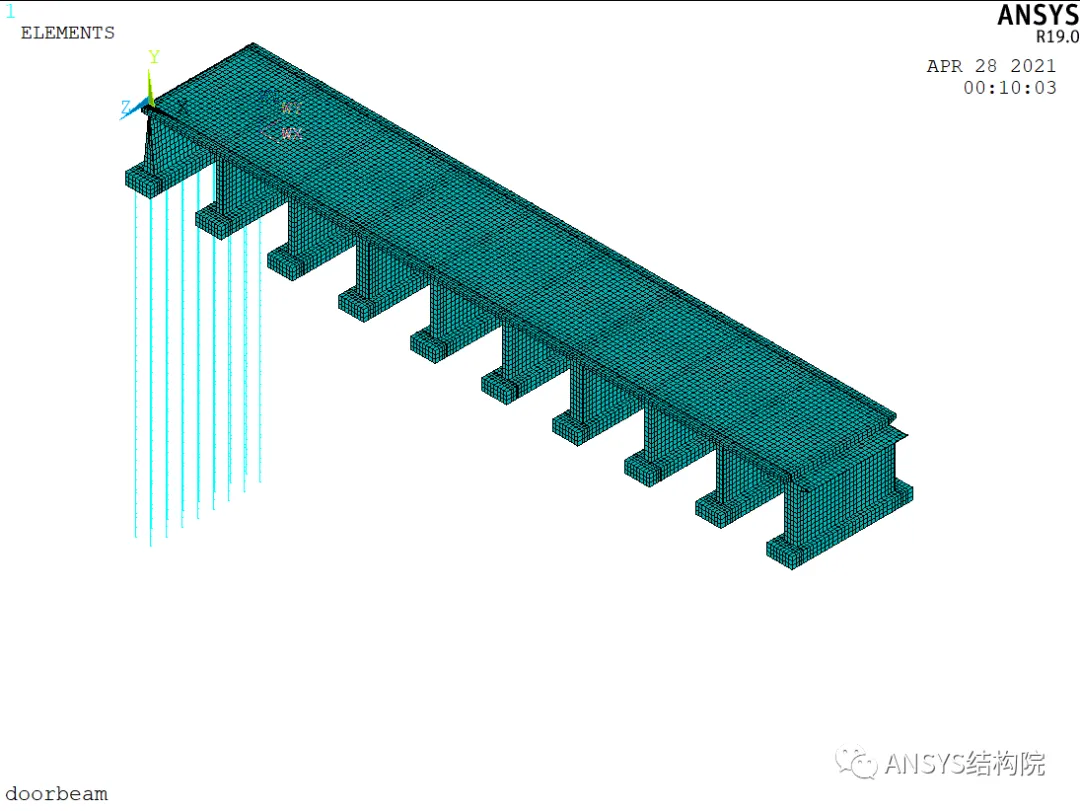

考虑到上部模型的实际情况（上部结构可能是实体单元也可能是杆系单元），APDL代码分为三段：杆系桩，实体桩头，桩基等效六自由度计算，这三部分，其中：杆系桩用于ANSYS纯杆系模型，杆系桩+实体桩头用于ANSYS实体模型，杆系桩+桩基等效六自由度计算用于快速得到桩基等效六自由度，各段代码，以植入开始——植入结束为标识，将其放入原模型中即可。

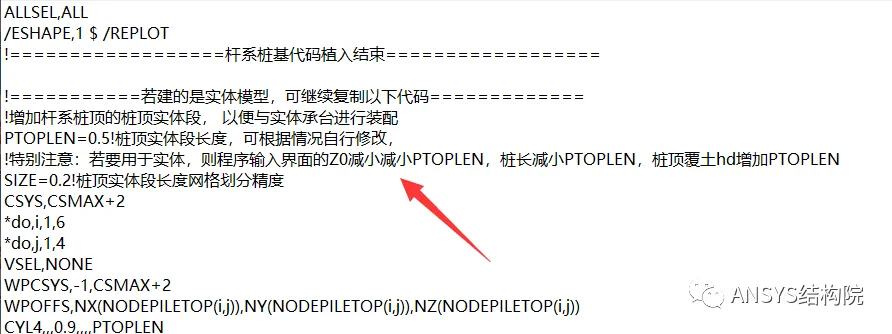

导出的APDL代码里面抬头含有对各个参数以及使用注意事项，各同学可根据需求自行修改。
欢迎大家下载使用，再次感谢网友 薛上懿的宝爸无私分享，有任何使用问题和反馈可发邮箱至451402286@qq.com沟通交流。
软件下载方式：微信公众号后台回复 关键词【桩基生成器】即可，软件密码XSY
