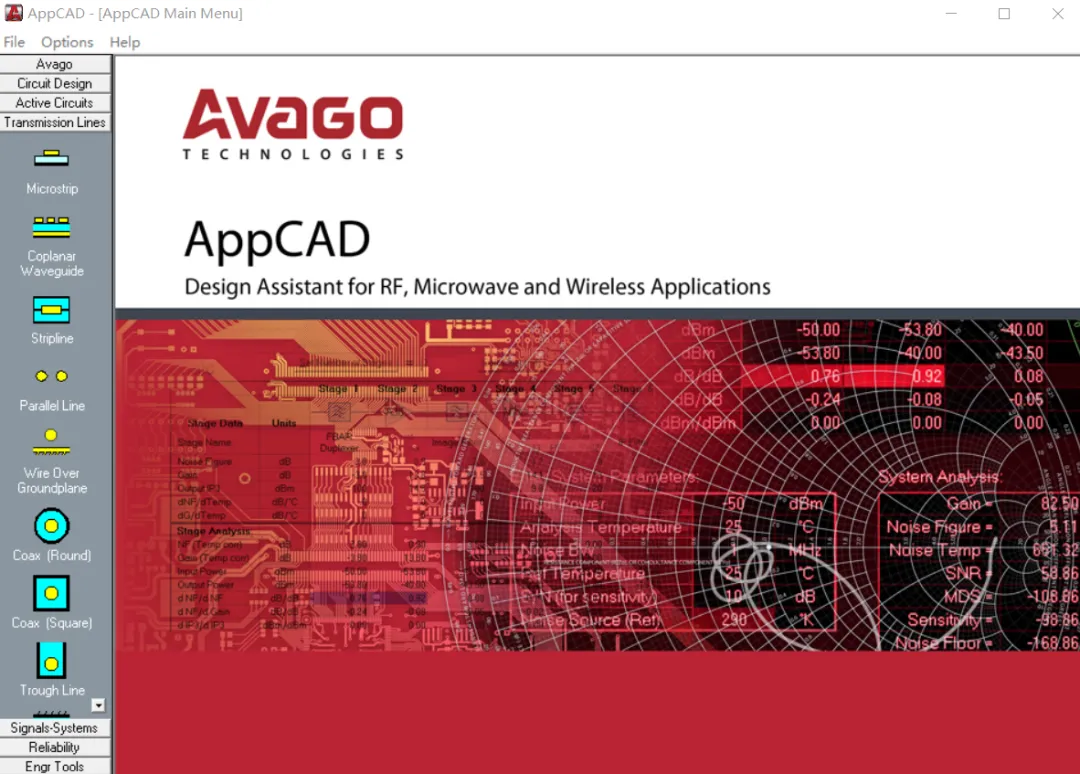

【射频工具】一款免费的射频设计软件AppCAD

借助这款  AppCAD 免费射频设计助手可完成：

• S 参数分析和绘图

• 有源电路偏置设计

• 级联噪声和 IP3 分析

• 传输线分析

• 信号和系统

• 复杂数学工程计算。

• 最大文件数从 3 个增加到 6 个


• “Auto-set Freqs From File”——此复选框选项从最后加载的文件设置 Start-Stop-Step 频率。假设线性频率扫描。如果文件具有混合扫描计划，则加载所有数据点而不会损失精度，但步频设置为文件的最后增量。


• 矩形图 – 两个新功能：

• 除了自动缩放之外，还可以手动设置 Y 轴最小值/最大值

• “偏移量 (dB)” – 适用于 |S21| 和 |S12|。可用于计算增益/损耗偏移，例如 PCB 或文本夹具损耗。偏移值以代数方式添加到绘图中。


• 两个新的计算参数：

• “级联分析”——适用于 |S21| 以分贝为单位。绘制 |S21| 的总和 检查所有文件。

• |S11| 和 |S22| 添加到“匹配”类别。这些是射频行业中通常称为“回波损耗”的参数。请参阅“参数定义”下的帮助 [F1] 中的“回波损耗 – 关于定义和使用的说明”


• “设置绘图区域” – 单击此按钮会显示几个用于格式化绘图区域的新绘图选项

• 矩形地块颜色方案的选择

• 纯色

• 垂直或水平颜色渐变

• 图片背景（此时必须是BMP格式）

• 网格颜色的选择


• 多参数绘图。不再局限于仅从一个类别中绘制参数；例如，现在可以在同一张图上绘制 Gt、VSWR 和相位。

• 修复了在 ±180° 之间的转换中可能发生的群延迟毛刺

• 为 4 元素巴伦添加了解决方案

• 帮助 [F1] 中的“巴伦教程”已扩展为包括从 6 元原型推导 4 元巴伦

• 从巴伦从“无源电路”移动到“电路设计”菜单类别

• 增加了电气长度的计算，作为航空线当量

• 添加了延迟时间的计算
