CAD图纸图号自动编号插件发布
BQ路基设计自动化平台增加一个新的模块，为CAD图纸图号自动编号，这个功能说规模吧很小一个，但是这确实困扰了许久，毕竟我们每次项目打图时候又特别多，即使用python编制了一个程序，也只能在python中跑，lsp插件还是好用，但是插件也要具备以下的优势才行：

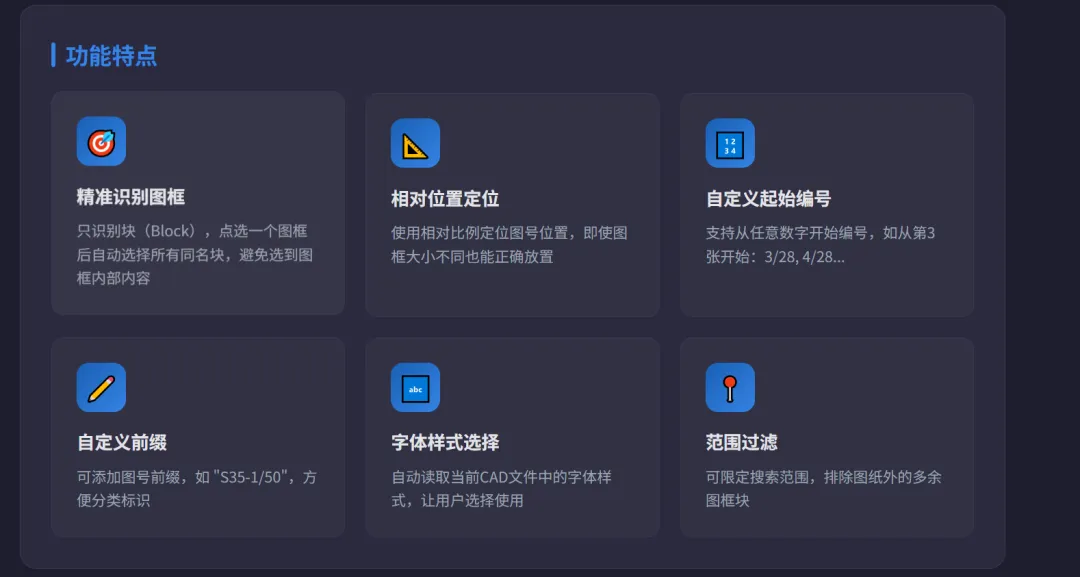

首先需要精准识别图框，然后通过相对位置定位，不能图框多了以后就会出错，然后需要可以从任意编号开始，这样可以考虑如果一个图号的cad图分成了2个cad的情况，还可以自定义前缀，最后是字体，可以根据每一个用户当前cad中的文字样式自行选择，同时可以进行范围过滤，我想给几张图编号就给几张。

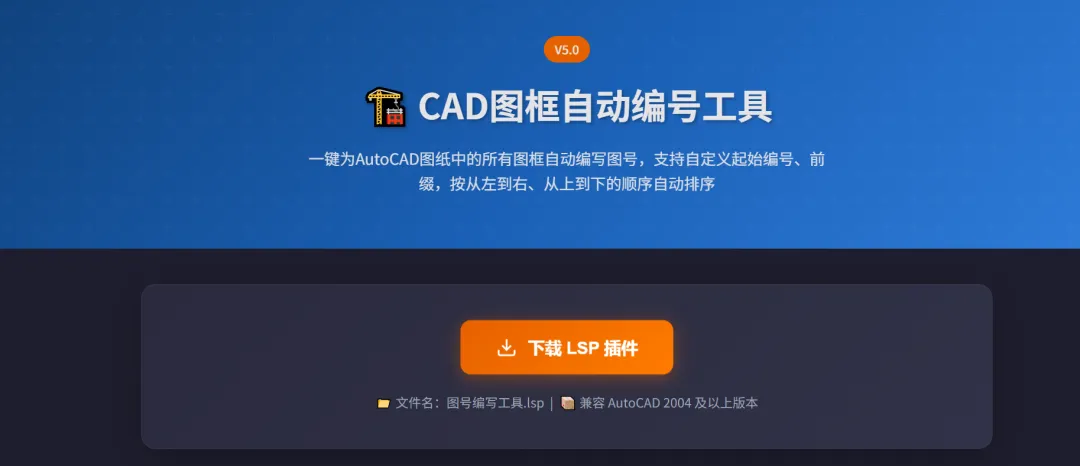

更新自动化平台后找到该模块打开后直接下载lsp插件，然后加载即可，在模块中均有详细的使用教程。

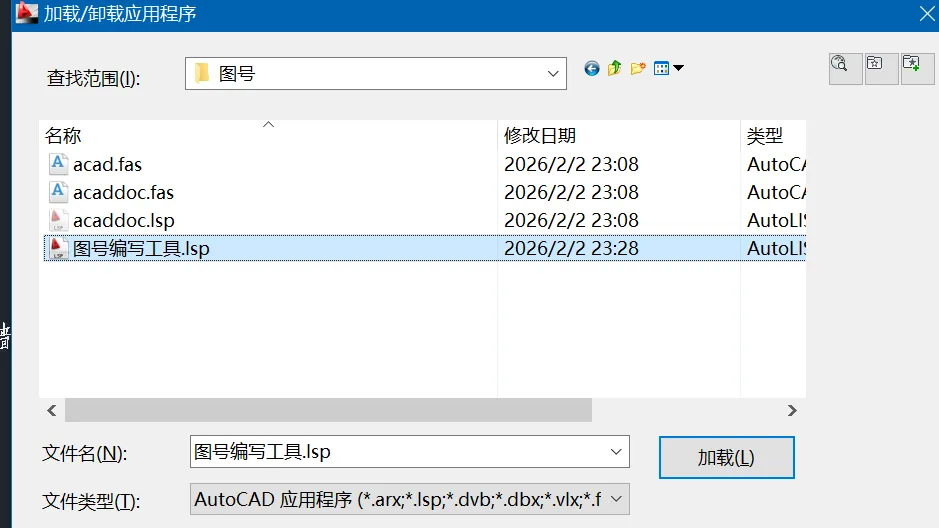

案例中为支挡防护设计图，下面为一般防护设计图，我仅选择该区域的，首先先导入lsp插件，AP命令加载：

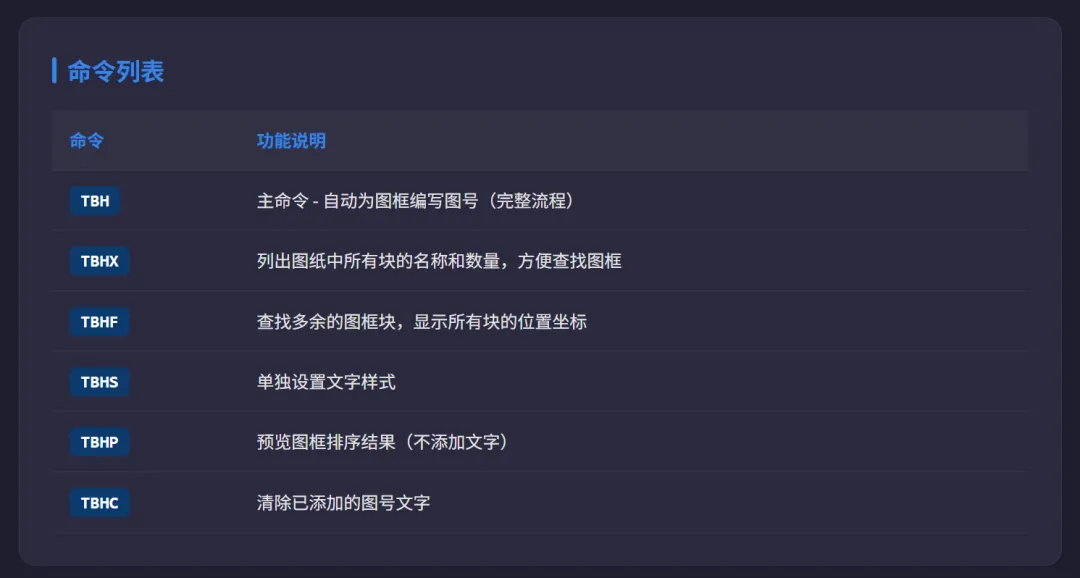

CAD里面也会出现命令，其实只需要记住TBH即可，输入TBH，大小写都行。

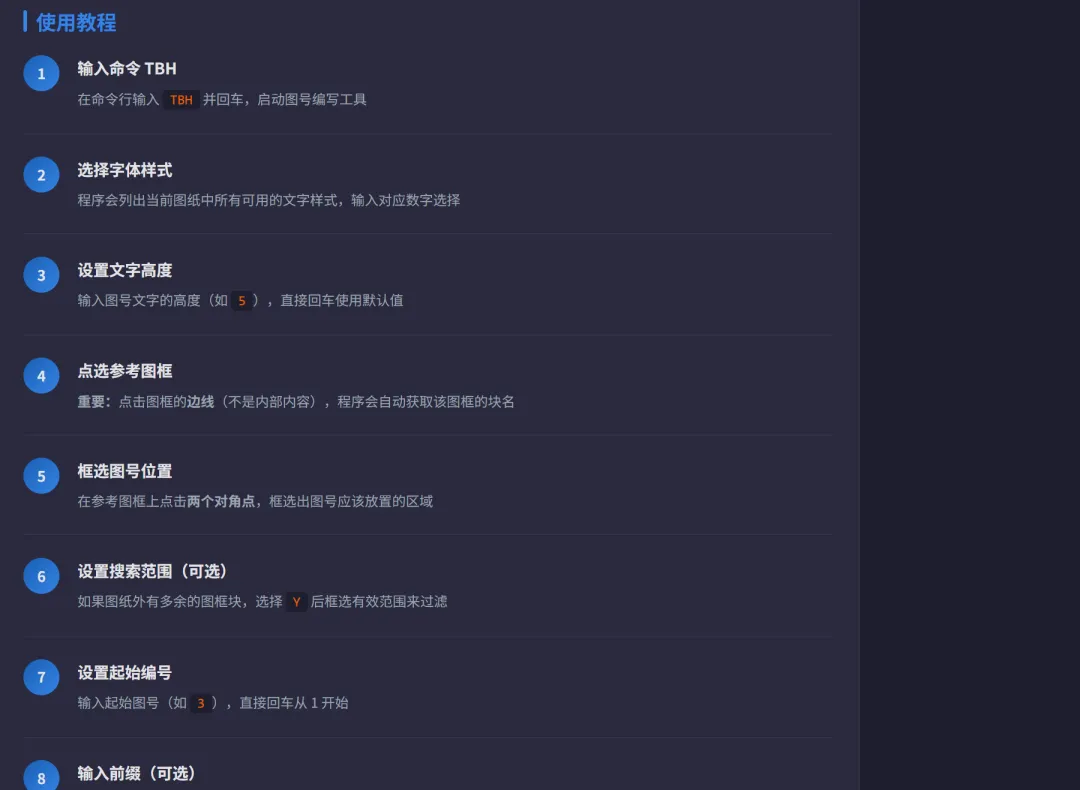

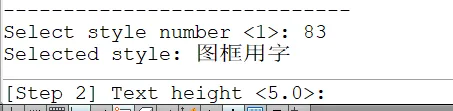

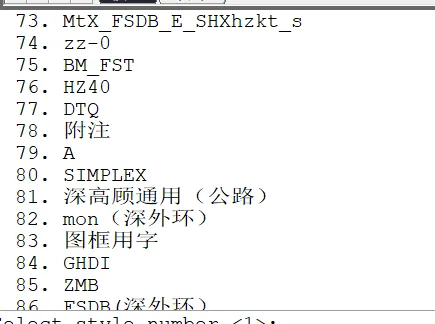

然后他会读取你cad目前所有的文字样式，我们这里选择83，然后让你选择字体大小，这个先看好图框的字体大小即可，输入4。
再是选择图框，直接点击图框即可，然后就让你选择你想要放图号的图框位置具体在哪，他会完全锁定后居中编制。

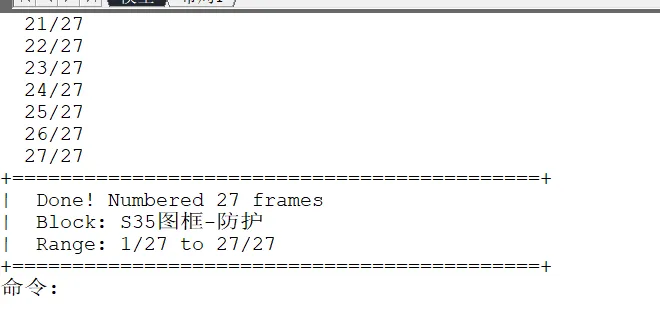

然后会询问你有没有非常规的位置，一般我们都是选择N即可，开始图号选择1，然后图号就编号啦！

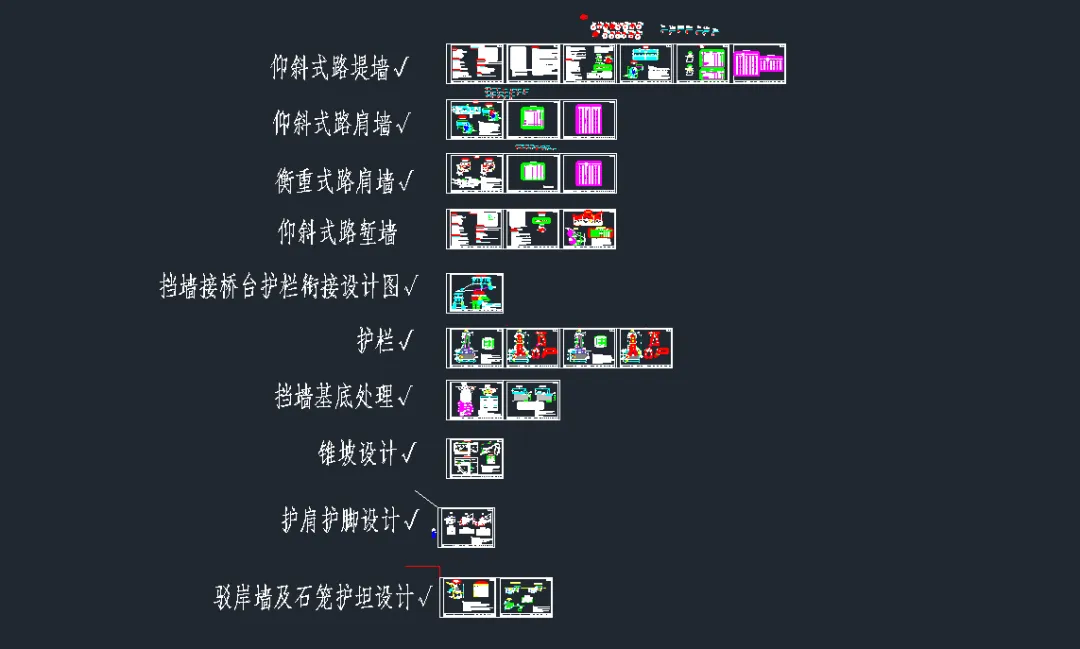

最终在编制西北地区的标准各类型挡墙的设计图，包括挡墙设计说明书，挡墙尺寸及墙背的设计，路堤墙的端部和不同防护形式的衔接，挡墙基础的处理等，这些完全可以统一化，大家用统一的一套图，把精力用在更精细化的工作上。
