动力电池CCS安全设计(二一)插件

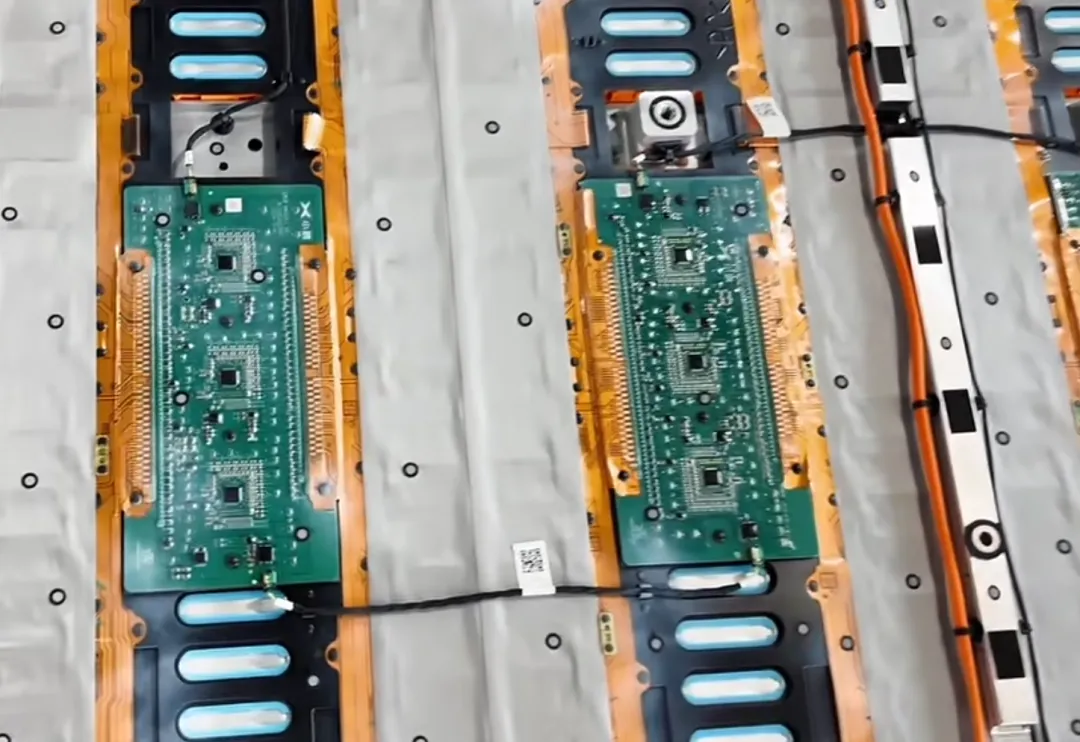

虽然CCS直接上PCB板把插件给省掉了，而且也会成为未来的趋势做法，但是现在的主流方式还是通过插件转接。
一、连接器类型

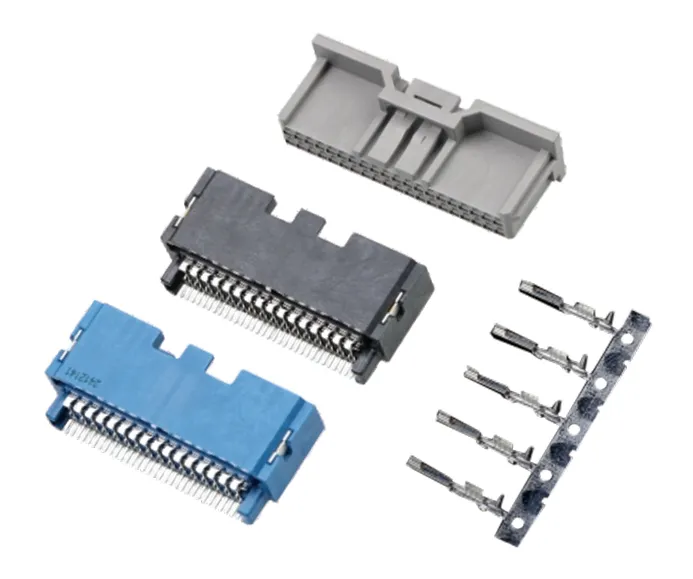

FPC 连接器主要有贴片式（SMT表面贴装型）和插针式两大类。
1、贴片式
图片来自：东莞博翔

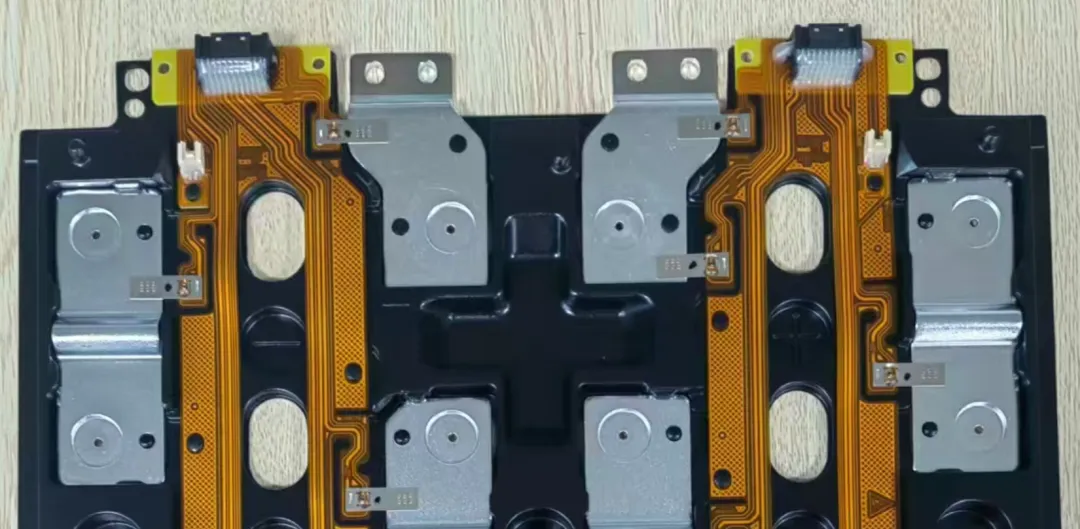

贴片式是直接将连接器贴装于 PCB 表面焊盘位置，通过锡膏印刷、回流焊工艺完成焊接，可完全融入 SMT 自动化生产线，实现全流程机械化操作。
由于FPC较软，一般采用PCB板转接，在模组应用时还需考虑固定。
为了防护连接器PIN针，一般采用UV胶或者环氧胶进行点胶密封保护。
在折弯处需要考虑固定，避免长期使用中因晃动导致接插件松动。
2、插针式

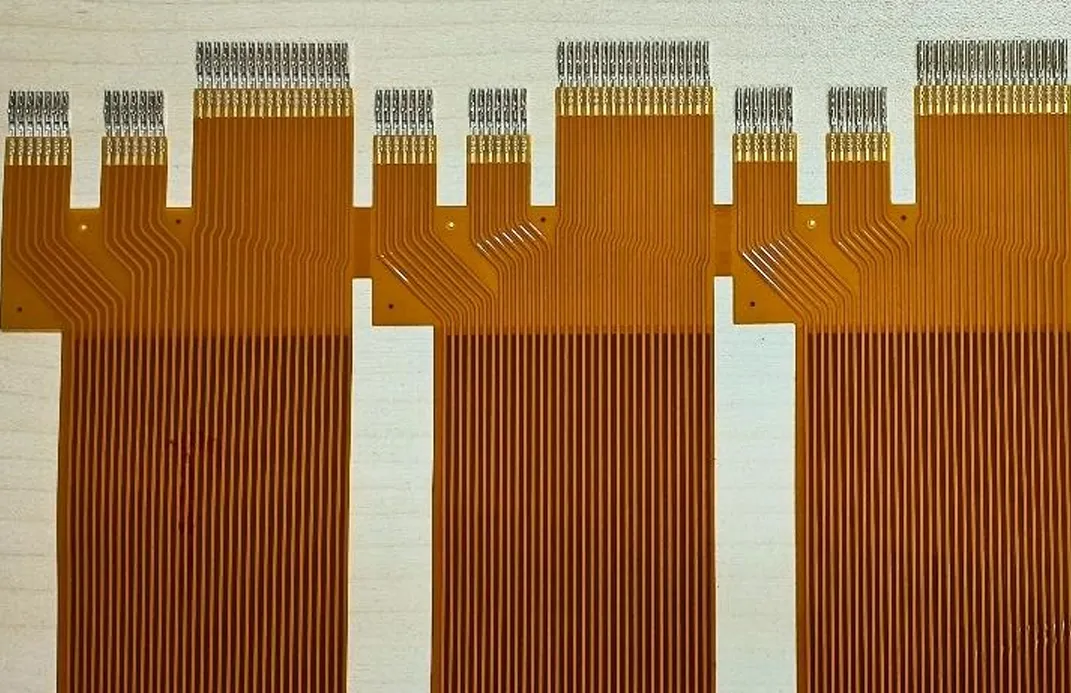

既可以通过压接端子后直接与连接器连接，也可以把接口做成金手指直插到连接器。

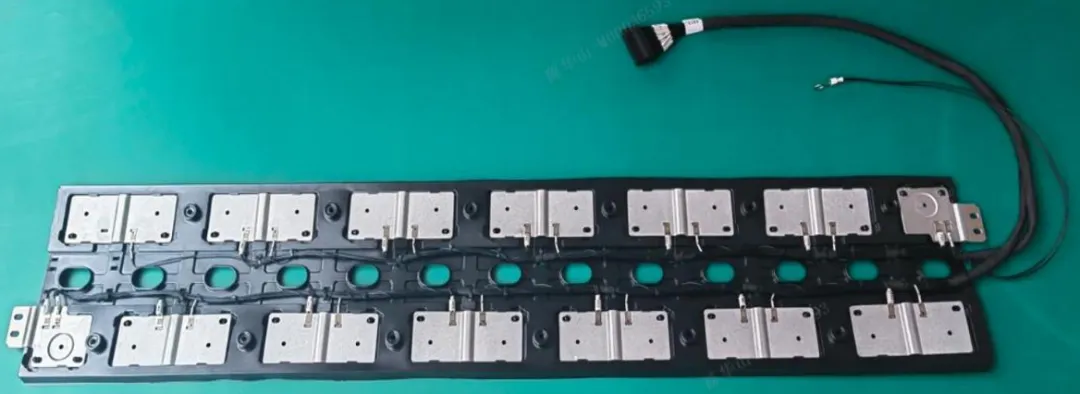

线束式CCS一般采用插针连接器，插针连接器是线束连接中常见的类型，通过插针与对应的插座或端子实现电气连接。
其优点是连接可靠、插拔方便，线束尾部采用线码管标注，未使用孔须采用堵头封闭。

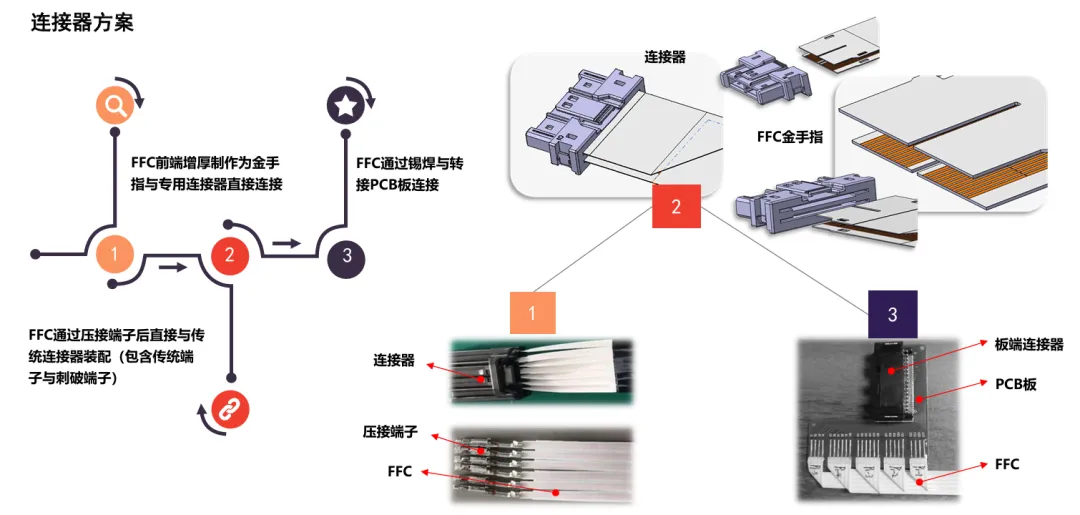

FFC通过压接端子与插接相连，方式多样。
图片来自：莱尔科技

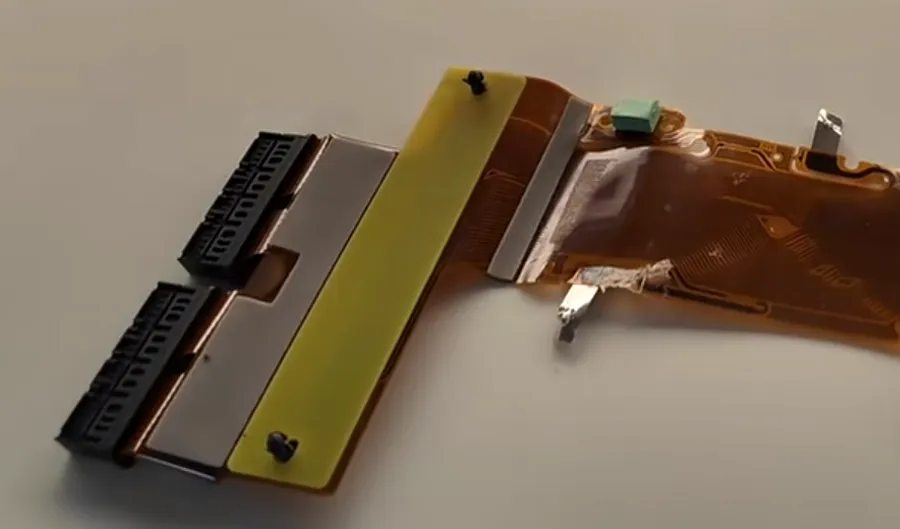

FPC也可以应用此种方式，前端接口采用锡焊与插件端子连接。
图片来自：泰科
二、插件选型和技术要求
选用符合CCS项目的Pin数要求连接器，并考虑对插连接器的型号。
选用符合车规级的连接器，特别是温度满足-40℃~125℃要求。
CCS设计需要考虑PIN针的线序
插拔次数≥20次后，连接器插针无歪斜，各回路电阻值增加不超过要求范围，电压及温度采集正常；
绝缘要求：
PIN针之间 DC 1000V 持续60S，绝缘值不低于550 MΩ；
线与外层PI膜间1000VDC，测试60S，绝缘值不低于550 MΩ。
耐压要求：
PIN针之间 DC 1000V 持续60S，漏电流小于1mA；
线与外层PI膜间2500VDC，测试60S，漏电流小于1mA
其它需符合QC/T 1067.1-2017汽车电线束和电气设备用连接器第1部分:定义、试验方法和一般性能要求。
