网页版Altium Designer文件查看器

每个PCB设计软件几乎都有免费的用于查看的工具。比如Cadence有Allegro Free Viewer，Mentor有free的Pads Viewer。一般只要从官网下载，就可以直接打开设计文件进行查看。在这方面，Altium以前做的不是那么人性化，虽然也是免费，但需要额外地申请查看版的授权，多了个步骤总是会麻烦很多。

然而最近Altium推出了一个网页版的文件查看器，名字叫Altium 365 Online Viewer，完全解决了这个问题。小编试用后还是觉得相当不错的。

还是先来看个演示小视频：

如何使用查看器?

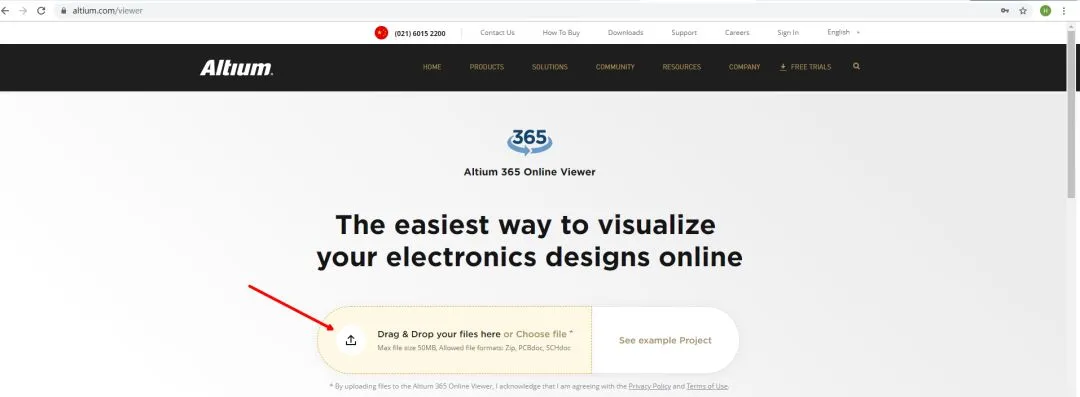

非常的简单粗暴，打开浏览器并输入：

www.altium.com/viewer

然后将设计文件拖拽进去即可：

可以单独地拖拽原理图或者PCB，也可以把打包成zip的工程(使用Project Packager功能)直接拖拽进去，这样就可以同时查看原理图和PCB。

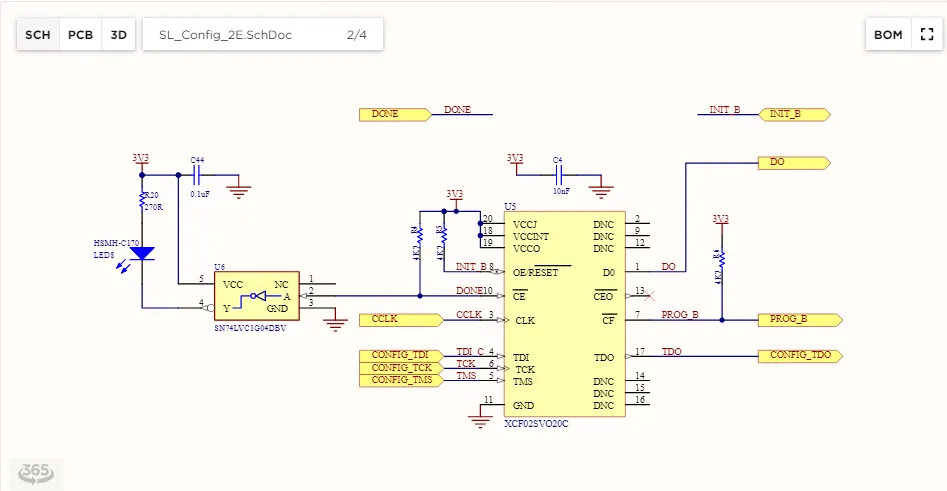

在原理图界面，可以按页查看原理图：

缩放通过鼠标滚轮，移动使用鼠标左键(这两个操作和AD里不同)，点击右上方的全屏按钮，还可以全屏查看。

点击右上方的BOM，可以查看原理图的BOM信息：

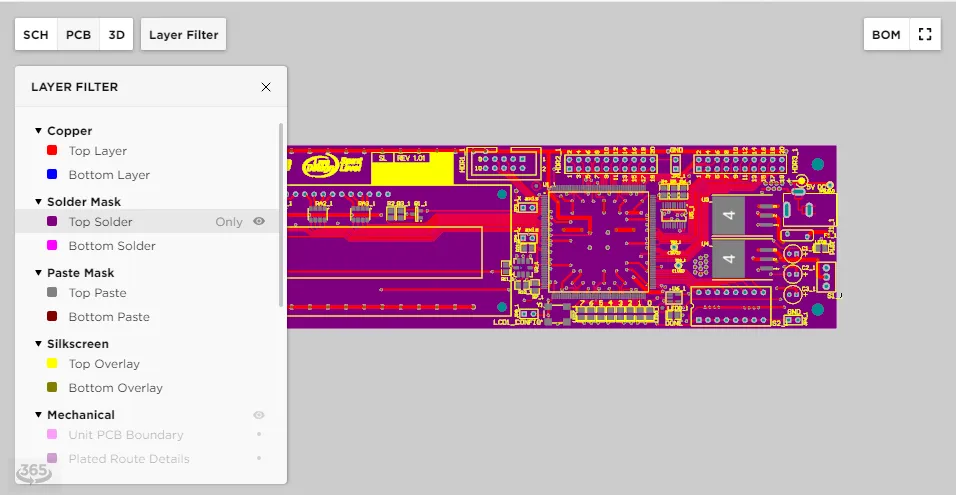

点击PCB标签，可以进行PCB的查看：

优点 VS 缺点

网页版查看器的最大优点就是不需要安装客户端程序了，这对于一个动不动几个G的软件来说，无疑是巨大的福音。只要直接打开浏览器，登录指定网页，将设计文件拖拽进去就可以直接查看，相当的简单粗暴。

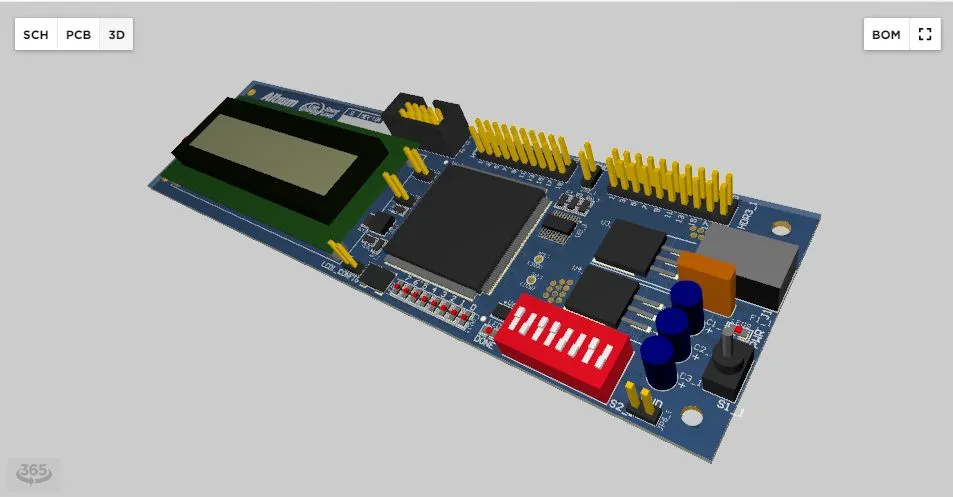

和在Altium Designer里面一样，可以查看原理图、PCB、3D、BOM等关键信息。但是只能看，没法选、更没法操作。

试用下来主要的问题感觉还是比较卡，特别是PCB比较复杂、或者在操作3D模型的时候，和在本地AD软件上操作比体验差了不少。毕竟是web版的东西，可以理解，但还是希望可以更好地优化一下

其次，Viewer对文件大小做了限制，最大50M，这个也不能算缺点吧，大部分的设计文件也不会超过这个容量；超过这大小的，用网页版看，肯定是自己找虐，必然是卡到崩溃。

额，忘了最后还有一个最大的优点：不用花钱
